DPR-1
Deska DPR-1 vznikla za účelem připojit jednotku JPN-1 aneb mi přestala stačit jednotka JZS-1A a to tak aby byla JPN-1 adresovaná jako porty, při připojení přes desku DPB-1 je JPN-1 adresovaná v paměti. Zapojení DPR-1 vychází z desky DPB-1 kdy byla vynechána část pro systém VVS-1 a adresace byla předělaná z paměti na porty. Ale vzhledem k tomu že deska byla využitá je z poloviny, tak do zbývající části jsem doplnil RAM. Paměťová část desky DPR-1 umožňuje nahradit desku RAM-1Z nebo RAM-1A v sestavách ZPS-3 a ZPS-4 nebo RAM-1 a REM-1 v sestavách ZPS-1 a ZPS-2.
Zapojení obvodů propojení doznalo jistých změn vůči DPB-1. PROM D3C 74S287 je připojená na spodní polovinu adresové sběrnice a tím pádem umožňuje adresaci v celém rozsahu adres portů.
Význam datových bitů PROM D3C 74S287:
| D0 | nezapojen |
| D1 | umožňuje vřadit jeden cyklus WAIT (shodné jak u DPB-1) |
| D2 | mapovací registr |
| D3 | povolení adresace JPN-1 |
U desky ZRMD-1 je možno generovat mapování ale po přemístění ZRMD-1 z JZS-1A do JPN-1 dojde ke ztrátě možnosti generovat mapování, proto byl doplněn na DPR-1 mapovací registr D2C 74175 a to tak aby byl shodný ze ZRMD-1. JP5 slouží k připojení MAP1 a MAP2 na sběrnici, pomoci LED1 a LED2 je indikován stav mapovacího registru.
| JP5 | spojeno |
| 1 | MAP1 na sběrnici |
| 2 | MAP2 na sběrnici |
Ve zbylém prostoru desky je osazená paměť a to 128KB SRAM D3D 62010 a 8KB EEPROM D4D 2864, dekodér adres je řešen pomoci PROM D4B 74S571 který pracuje z rozlišením 1KB v celém adresném rozsahu. Dále je možno do adresného dekodéru zavést mapovací signály MAP1 a MAP2. Celkem je možno mít až 8 verzí konfigurací pamětí a z toho až 4 verze konfigurací pamětí, které se dají měnit za provozu pomocí signálu MAP.
| JP7 | spojeno | rozpojeno | adresa PROM D4B 74S571 |
| 1 | MAP1 | A6 | |
| 2 | LOG0 | LOG1 nebo MAP1 | A6 |
| 3 | MAP2 | A7 | |
| 4 | LOG0 | LOG1 nebo MAP2 | A7 |
| 5 | LOG0 | LOG1 | A8 |
Význam datových bitu PROM D4B 74S571
| D0 | Povolení adresace SRAM D3D 62010 |
| D1 | adresa A16 pro SRAM D3D 62010 |
| D2 | Povolení adresace EEPROM D4D 2864 |
| D3 | blokování zápisu do pamětí tj. MW |
| JP6 | |
| 1 - 2 | trvalé povolení zápisu do pamětí |
| 2 - 3 | řízené blokování zápisu do pamětí |
SRAM D3D 62010 umožňuje zálohování a je s touto variantou počítáno, pro zálohování je použit k tomu účelu určen obvod a to D1A MAX691. Alternativně jde pro zálohování použit místo D1A MAX691 dvě diody VD101 a VD102 ale tím se sníží spolehlivost zálohovaní. Pokut není použité zálohování SRAM D3D 62010 je potřeba zapojit propojky JP2 a JP9 pro správnou funkci SRAM D3D 62010.
| JP1 | |
| 1 | dobíjení akumulátoru BAT1 z +5V |
| 2 | dobíjení akumulátoru BAT1 z externího zdroje |
| 3 | zálohovací napětí z externího zdroje |
| JP2 | povolení SRAM D3D 62010 pokut není použitý D1A MAX691 |
| JP3 | odpojovač BAT1 |
| JP4 | povolení reset od MAX691 |
| JP9 | napájení pro SRAM D3D 62010 pout není použito zálohování |
Seznam součástek
polovodiče
| 1 | D1B | 7407 |
| 1 | D1C | 74LS02 |
| 3 | D2B, D4C, D5C | 74LS32 |
| 1 | D2C | 74LS175 |
| 1 | D3B | 74LS74 |
| 1 | D3C | 74S287 |
| 1 | D4B | 74S571 |
| 1 | D5B | 74LS08 |
| 1 | D1A | MAX691, ADM691, ... |
| 4 | D1D, D1E, D2D, D2E | 8286 |
| 1 | D3D | 62010, TC551001CP, 628128, ... |
| 1 | D3E | 2864 |
| 2 | VD1, VD2 | 1N4148, ... |
| 2 | LED1, LED2 | LED |
| 2* | *VD101, *VD102 | 1N4148, ... |
Kondenzátory
| 1 | C1 | 47µ | elektrolytický |
| 11 | C2, C4 - C10, C12, C13, C15 | 22n | keramický |
| 1 | C3 | 47n | keramický |
| 3 | C11, C14, C16 | 6µ8 | elektrolytický |
odpory
| 1 | R1 | 330 |
| 5 | R2, R3, R10 - R12 | 560 |
| 12 | R4 - R9, R13, R16, R21- R24 | 4K7 |
| 2 | R14, R15 | 680 |
| 4 | R17 - R20 | 1k |
ostatní
| 1 | X1 | TY517 62 11 nebo TY 525 62 11 | klíč C6 | |
| 2 | X2 | TY513 30 11 nebo TY 527 30 11 | klíč C3 | |
| 1 | BAT1 | 3.6V/80mA NiMH akumulátor (3.6V/60mA NiCd) | ||
| 3 | JP1, JP4, JP6 | jumper 1x2 | ||
| 1 | JP1 | jumper 2x3 | ||
| 6 | JP2 - JP4, JP8 - JP10 | jumper 1x2 | ||
| 1 | JP5 | jumper 2x2 | ||
| 1 | JP6 | jumper 1x3 | ||
| 1 | JP7 | jumper 2x5 | ||
Zapojení konektoru X1
| č. | signál | význam | typ | č. | signál | význam | typ | |
| 1 | RTL | Tlačítko reset | OUT | 2 | ||||
| 3 | RDY | ready | OUT | 4 | STSTB | vzorek statusu | INP | |
| 5 | 6 | M1 | příznak cyklu M1 | INP | ||||
| 7 | 8 | RES | nulování | INP | ||||
| 9 | MR | čtení z paměti | INP | 10 | IOR | čteni z portu | INP | |
| 11 | MW | zápis do paměti | INP | 12 | IOW | zápis do portu | INP | |
| 13 | 14 | |||||||
| 15 | +5V | napájení | NAP | 16 | +5V | napájení | NAP | |
| 17 | +5V | napájení | NAP | 18 | +5V | napájení | NAP | |
| 19 | 0V | zem | NAP | 20 | 0V | zem | NAP | |
| 21 | MAP1 | ovládání výběru paměti 1 | I/O | 22 | MAP2 | ovládání výběru paměti 2 | I/O | |
| 23 | A9 | adresa | INP | 24 | A15 | adresa | INP | |
| 25 | A11 | adresa | INP | 26 | A14 | adresa | INP | |
| 27 | A13 | adresa | INP | 28 | A12 | adresa | INP | |
| 29 | A10 | adresa | INP | 30 | A8 | adresa | INP | |
| 31 | D4 | data | I/O | 32 | D3 | data | I/O | |
| 33 | D6 | data | I/O | 34 | D5 | data | I/O | |
| 35 | D2 | data | I/O | 36 | D7 | data | I/O | |
| 37 | D0 | data | I/O | 38 | D1 | data | I/O | |
| 39 | A1 | adresa | INP | 40 | A0 | adresa | INP | |
| 41 | A3 | adresa | INP | 42 | A2 | adresa | INP | |
| 43 | A5 | adresa | INP | 44 | A4 | adresa | INP | |
| 45 | A7 | adresa | INP | 46 | A6 | adresa | INP | |
| 47 | 48 | Uz | záložní napájení | NAP | ||||
| 49 | 50 | |||||||
| 51 | 52 | |||||||
| 53 | 0V | zem | NAP | 54 | 0V | zem | NAP | |
| 55 | 56 | |||||||
| 57 | 58 | |||||||
| 59 | 60 | Φ2 | hodiny Φ2-TTL | INP | ||||
| 61 | INTA | potvrzení přeruš. | INP | 62 | INT0 | žádost o přeruš. | INP |
| Typ signálu: | INP | vstupní |
| OUT | výstupní | |
| I/O | obousměrný | |
| NAP | napájeni | |
Zapojení konektoru X2
| č. | signál | význam | typ | č. | signál | význam | typ | |
| 1 | 0V | zem | NAP | 2 | 0V | zem | NAP | |
| 3 | A6 | adresa | OUT | 4 | A5 | adresa | OUT | |
| 5 | A7 | adresa | OUT | 6 | A4 | adresa | OUT | |
| 7 | A2 | adresa | OUT | 8 | A3 | adresa | OUT | |
| 9 | A0 | adresa | OUT | 10 | A1 | adresa | OUT | |
| 11 | D1 | data | I/O | 12 | D7 | data | I/O | |
| 13 | D2 | data | I/O | 14 | D5 | data | I/O | |
| 15 | D6 | data | I/O | 16 | D4 | data | I/O | |
| 17 | D3 | data | I/O | 18 | D0 | data | I/O | |
| 19 | STSTB | vzorek statusu | OUT | 20 | M1 | příznak cyklu M1 | OUT | |
| 21 | RES | nulování | OUT | 22 | RD | čtení | OUT | |
| 23 | WR | zápis | OUT | 24 | Φ2 | hodiny Φ2 | OUT | |
| 25 | INTA | potvrzení přer. | OUT | 26 | VVSINT | přerušení z JVV-1 | OUT | |
| 27 | RDY | signál READY | INP | 28 | INT0 | žádost o přer. | INP | |
| 29 | 0V | zem | NAP | 30 | RTL | tlačítko RESET | INP |
| Typ signálu: | INP | vstupní |
| OUT | výstupní | |
| I/O | obousměrný | |
| NAP | napájeni |

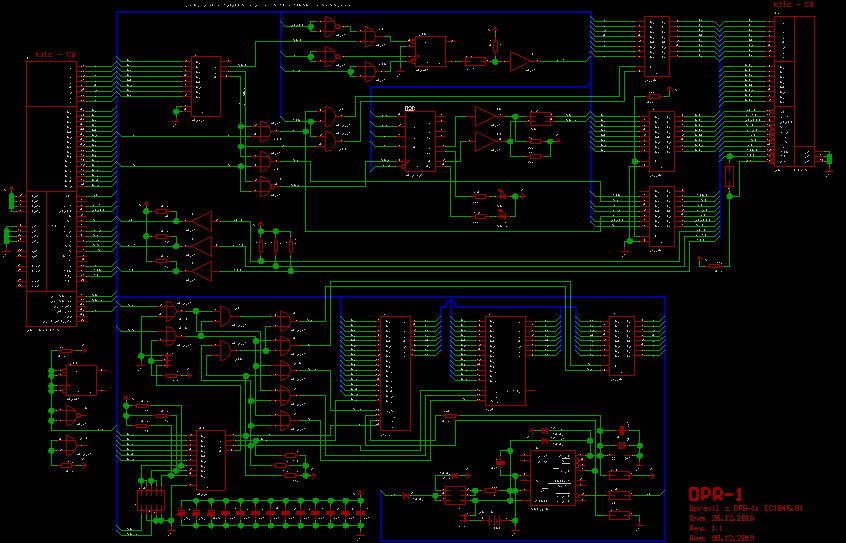

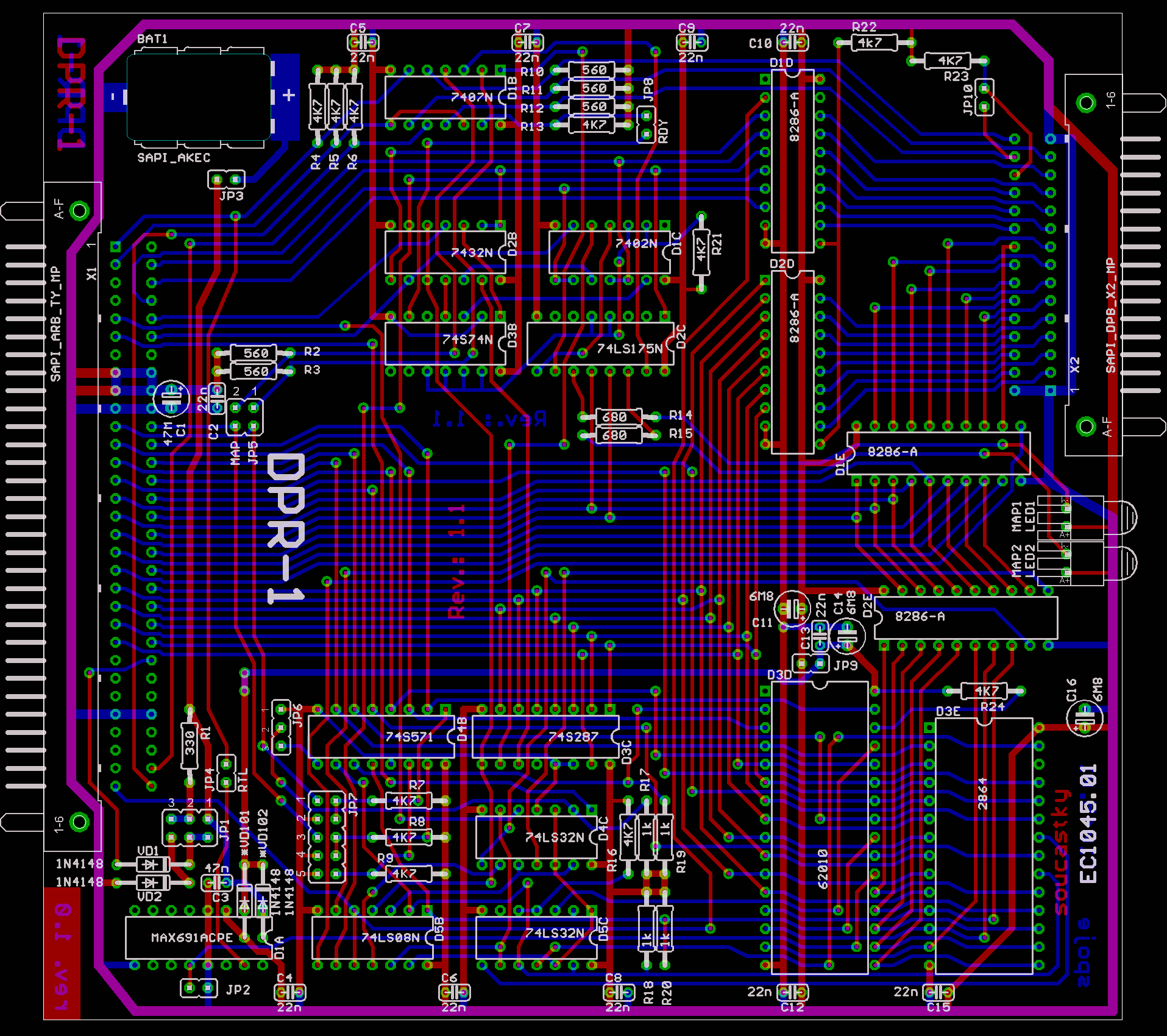

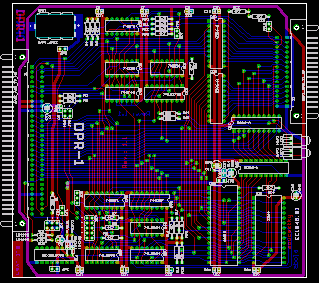

Schéma DPR-1 a černobílá verze ZDE.

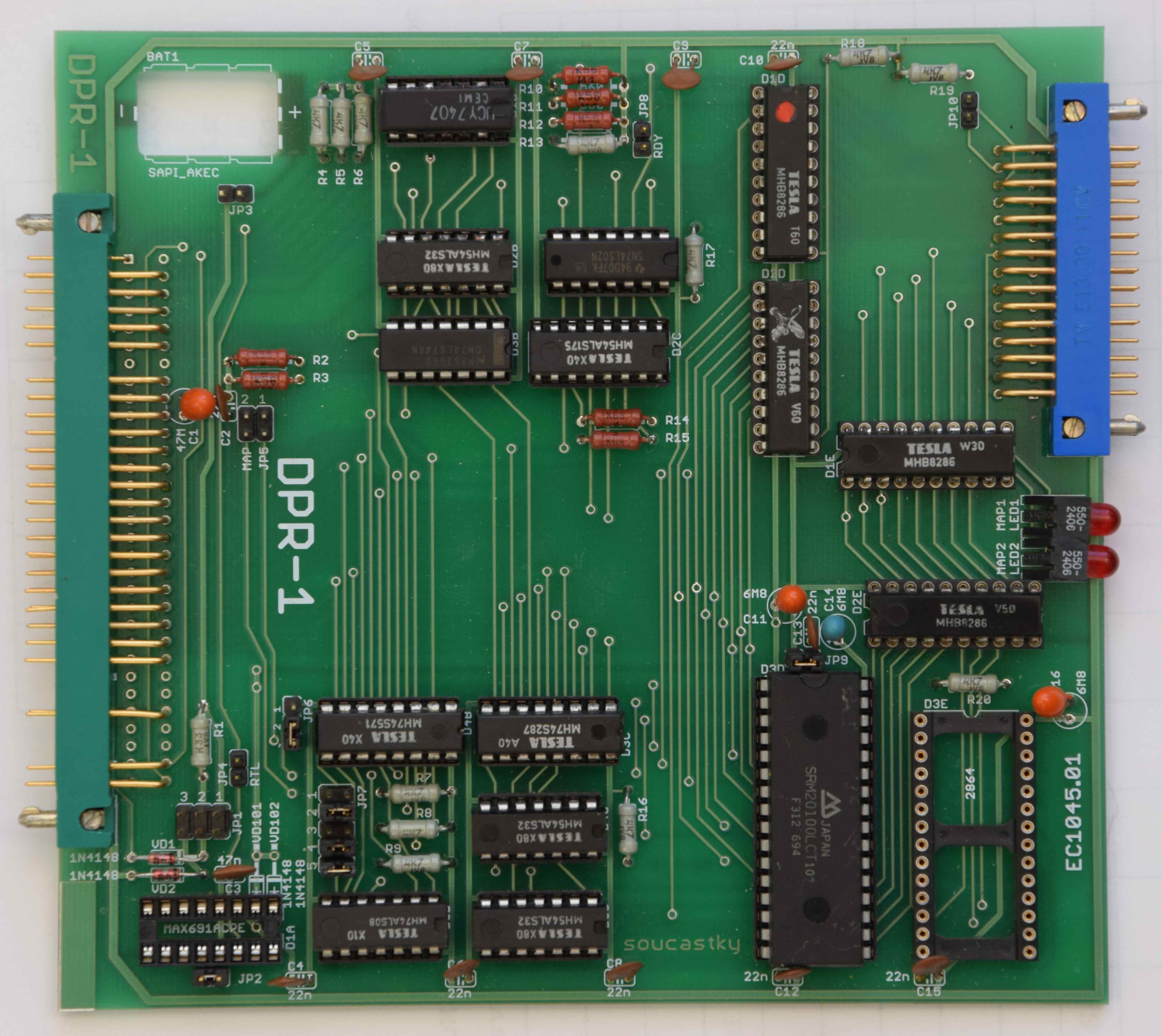

DPS DPR-1
