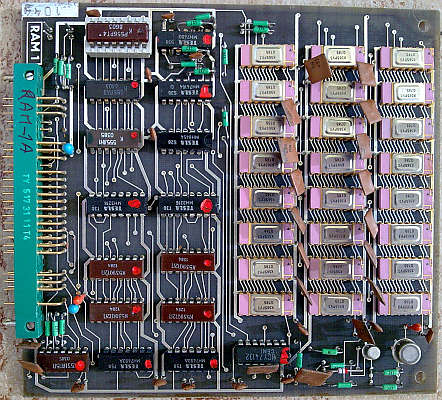

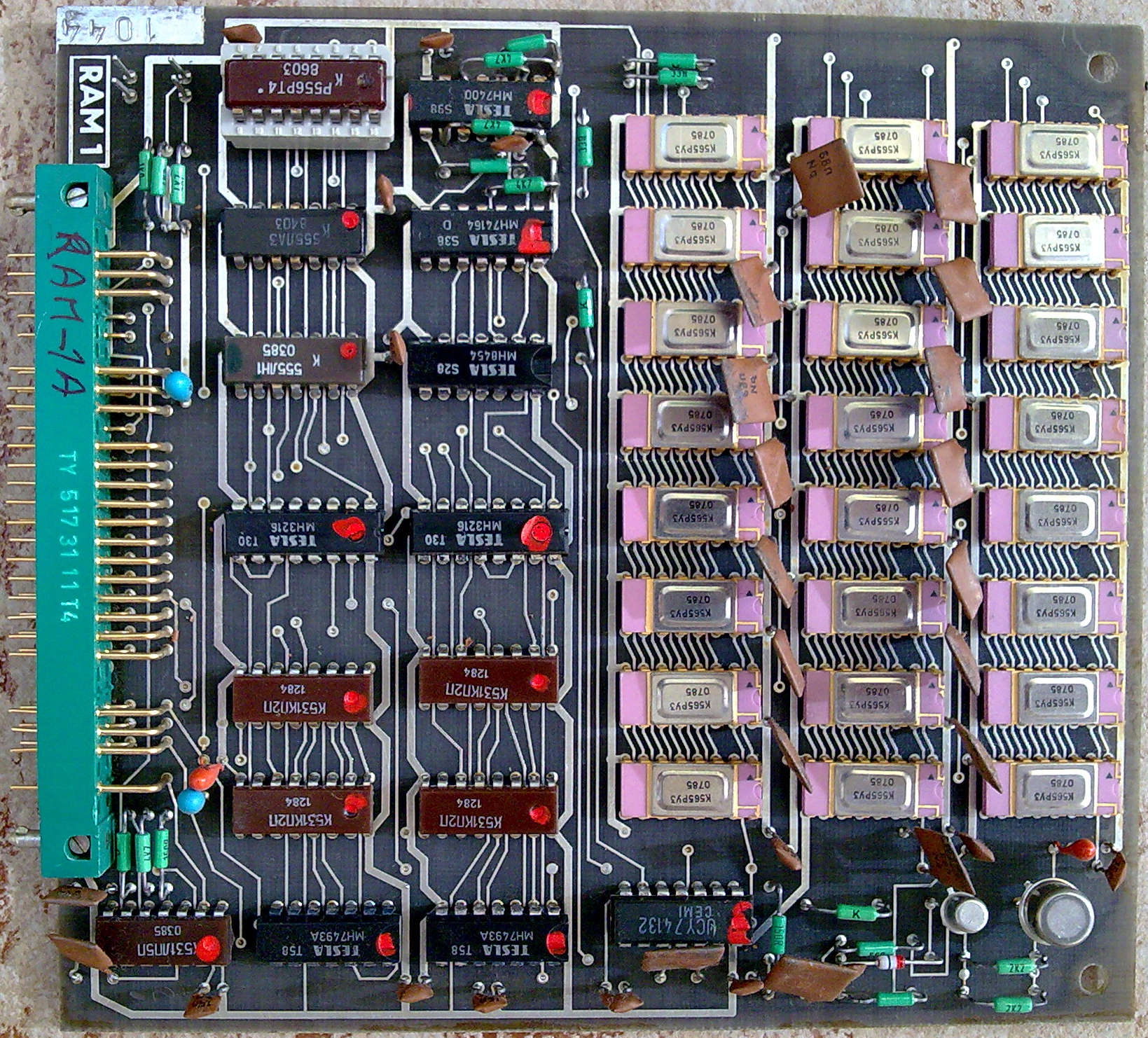

RAM-1A

Desky RAM-1A a RAM-1 se do sebe liší pouze obsahem paměti PROM /D1A/

OCR dokumentace ze ZPS-3

Obsah kapitoly RAM-1A

Úvod
Technické parametry
Instalace
Popis funkce
Testování

Přílohy:

Rozložení součástek
Rozpiska součástek
Obsazení konektoru X1
Tabulka PROM
Schéma zapojení

Úvod

Deska RAM-1A slouží pro rozšíření kapacity pamětí RWM-RAM systému SAPI-1. Paměťové obvody použité na desce jsou typu MHB 4116. Jedná se o dynamické paměti s kapacitou 16 K x 1 bit. RAM-1A má paměťovou kapacitu 48 kB.

Technické parametry

Napájení desky:	+ 5 V ± 5 % / 0,6A
	- 5 V ± 5 % / 70mA
	+ 12 V ± 5 % / 0,5A

Rozměr desky:	140 x 150 mm
Hmotnost desky:	150 g

Kapacita paměti:	49 152 byte

Způsob obnovení informace:	skrytý refreš v cyklu M1 procesoru.

Povolené stavy pro zachování obnovy informace: RESET - ale první instrukce po RESET nesmí být čtena z RAM-1.

Zátěže sběrnice

signál	v nule	v jedničce
MR, MW, STSTB, M1, Φ2	0,36 mA	0,02 mA
RES	0,72 mA	0,04 mA
D0 - D7 vstupy	0,25 mA	0,04 mA
D0 - D7 výstupy	10 mA	1 mA
A 15, A 14	0,25 mA	0,025 mA
A 10, A 11, A 12, A 13	1,85 mA	0,125 mA
A0 až A9	1,6 mA	0,1mA

Dynamické parametry:

maximální délka signálu MR v cyklu M1	800 ns
nominální délka signálu MW	500 ns
maximální frekvence hodinového obvodu procesoru	18,432 MHz

Instalace

Viz instalace a blokové schéma sestavy ZPS-3.

Popis funkce

Paměť RAM-1A má kapacitu 48 kB. Vzhledem k tomu, že dynamické paměti MHB 4116 vyžadují periodickou obnovu pamatované informace je na desce zajištěn tzv. refrešovací obvod. Pro obnovování informace je využíváno uvolnění adresové sběrnice v hodinové periodě T4 cyklu M1 /FETCH CYKL/. V tomto uvolnění je na sběrnice vnucena jedna ze 128 skupinových adres a signálem RAS=0 je proveden refreš.
Dekodér adresy je tvořen pamětí PROM MH 74S287. Tato paměť je ovládána adresami A10-A15 a propojkami S1 a S2, které umožňují volit jeden ze čtyř způsobů adresace /viz tabulka 1/. Dekodér adres uvádí podle adresy na sběrnici signál SEL do úrovně H a zároveň generuje kombinaci signálů CA0, CA1 a CA2 pro výběr příslušné skupiny pamětí.
Vzhledem k tomu, že pamětí MHB 4116 používá tzv. multiplexování adres, tj. po sedmi vstupech jsou nejprve přivedeny bity A0-A6 /indikace RAS = 0/ a poté jsou tytéž vstupy použity pro bity A7-A13 /indikace CAS = 0/ a mimo tyto adresy je nutno přivádět 128 adres pro refreš, je na desce RAM-1A použit přepínač adres z multiplexorů 74 153, ovládaných vstupy A a B podle tabulky 2.
Ve funkci zesilovače datové sběrnice jsou použity dva obvody MH 3216 trvale otevřené směrem do paměti s výjimkou čtení z paměti a uvedení signálu RESET do hodnoty L.
Obnovování informace v pamětech zajišťuje obvod vyhodnocující koincidenci cyklu M1 a periody T4. Tento obvod nastaví přepínač adres na přenos skupinové adresy /připojí čítač/ a po skončení jednoho cyklu refreše čítač inkrementuje. Tento obvod zároveň zajišťuje generování refreše ve stavu RESET .

Obnovování informace není zajištěno, zůstane-li mikroprocesor ve stavu buď HALT nebo WAIT tak dlouho, že během dvou milisekund nebude provedeno nejméně 128 operací s pamětí /čtení nebo zápis/.
Signál RAS určující přítomnost méně významné části adresy je generován ze signálu M1 a MW a při refreši z obvodu obnovování. Signál CAS vzniká podle nastavení dekodéru adresy vždy po přepnutí multiplexoru na významnější část adresy při čtení nebo zápisu.
Ochrana obvodů MHB 4116 před přivedením + 12 V bez -5 V je zajištěna polovodičovým spínačem

Testování

Deska RAM-1A je ve výrobním podniku zkoušena staticky i dynamicky v nejrychlejším sledu cyklů, jaký může nastat při práci desky v systému SAPI-1. Funkce je kontrolována testem TSX 04.

TAB. 1

Propojky na desce RAM-1A

S1	S2	ADRESY	KAPACITA
0	0	C000 - E7FF	10 K
0	1	0000 - BFFF	48 K
1	1	4000 - FFFF	48 K
1	0	C000 - FFFF	16 K

Pozn.	1 - spojeno
	0 – rozpojeno

TAB. 2

B	A	ADRESY
0	0	A 7 - A13
0	1	A0 - A6
1 1	0 1	C0 - C6 (Z ČÍTAČE)

Příloha 1

Výkres sestavení

Příloha 2 Rozpiska součástek

Díl	Množství	Jedn.	Název	Vývody	Číselný znak	Kode
1	1	-	deska výsledná		6XB 005 23
2
3	4	-	kontakt		6XA 474 10
4	1	-	deska		6XA 276 08
5
6	1	-	objímka		TX 732 2161
7	1	-	vidlice		X1 TY 517 4511 51
8	0	mm	vodič U 0,4b		ČSN 34 7711
9
10	0,1	s	Dispercoll OBID 40/20		PN 360/76
11	21	g	tyč tvářená		ČSN 05 5624-5600 40
12	1	g	trubička 1		ČSN 05 5624.2-5600.90
13
14	1	-	odpor R1	10B1	TR 191 4K7K
15	1	-	odpor R2	10B1	TR 191 4K7K
16	1	-	odpor R10	10B1	TR 191 4K7K
17	1	-	odpor R3	10B1	TR 191 2K2K
18	1	-	odpor R14	10B1	TR 191 2K2K
19
20	1	-	odpor R4	10B1	TR 191 150RK
21	1	-	odpor R11	10B1	TR 191 150RK
22	1	-	odpor R12	10B1	TR 191 150RK
23	1	-	odpor R5	10B1	TR 191 33RK
24	1	-	odpor R6	10B1	TR 191 33RK
25	1	-	odpor R7	10B1	TR 191 33RK
26	1	-	odpor R8	10B1	TR 191 33RK
27	1	-	odpor R9	10B1	TR 191 33RK
28	1	-	odpor R13	10B1	TR 191 560RK
29	1	-	odpor R15	10B1	TR 191 56RK
30	1	-	odpor R16	10B1	TR 191 1K0K
31	1	-	odpor R17	10B1	TR 191 1K0K
32	1	-	kondenzátor C1	B9	TM 795 220pM
33	1	-	kondenzátor C2	B9	TK 795 220pM
34	1	-	kondenzátor C3	B9	TK 795 470pM
35	1	-	kondenzátor C35	B9	TK 795 470pM
36	1	-	kondenzátor C4	B9	TE 131 6M8
37	1	-	kondenzátor C6	B9	TE 131 6M8
38	1	-	kondenzátor C5	B9	TE 133 2M2
39	1	-	kondenzátor C9	B9	TE 133 2M2
Díl	Množství	Jedn.	Název	Vývody	Číselný znak	Kode
40	1	-	kondenzátor C7	B9	TK 783 15n
41	1	-	kondenzátor C8	B9	TK 783 15n
42	1	-	kondenzátor C10	B9	TK 783 15n
43	1	-	kondenzátor C11	B9	TK 783 15n
44	1	-	kondenzátor C12	B9	TK 783 15n
45	1	-	kondenzátor C13	B9	TK 783 15n
46	1	-	kondenzátor C14	B9	TK 783 15n
47	1	-	kondenzátor C15	B9	TK 783 15n
48	1	-	kondenzátor C16	B9	TK 783 15n
49	1	-	kondenzátor C17	B9	TK 783 15n
50	1	-	kondenzátor C32	B9	TK 783 15n
51	1	-	kondenzátor C33	B9	TK 733 15n
52	1	-	kondenzátor C36	B9	TK 783 15n
53	1	-	kondenzátor C37	B9	TK 783 15n
54	1	-	kondenzátor C18	B9	TK 783 68n
55	1	-	kondenzátor C19	B9	TK 783 68n
56	1	-	kondenzátor C20	B9	TK 783 68n
57	1	-	kondenzátor C21	B9	TK 783 68n
58	1	-	kondenzátor C22	B9	TK 783 68n
59	1	-	kondenzátor C23	B9	TK 783 68n
60	1	-	kondenzátor C24	B9	TK 783 68n
61	1	-	kondenzátor C25	B9	TK 783 68n
62	1	-	kondenzátor C26	B9	TK 783 68n
63	1	-	kondenzátor C27	B9	TK 783 68n
64	1	-	kondenzátor C28	B9	TK 783 68n
65	1	-	kondenzátor C29	B9	TK 783 68n
66	1	-	kondenzátor C30	B9	TK 783 68n
67	1	-	kondenzátor C31	B9	TK 783 68n
68	1	-	kondenzátor C34	B9	TK 783 68n
69
70
71
72	1	-	tranzistor V1 KFY 18	T12	TPF 03- 6547-69
73	1	-	tranzistor V2 KSY 71	T12	TPF 03- 6573-69
74
75	1	-	dioda V3 KZ 140	12,5D1	TPTE 33 -034/73
76
77
Díl	Množství	Jedn.	Název	Vývody	Číselný znak	Kode
78	1	-	obvod int. D1A MH 74S287	N1	TPTE 33-374/79
79	1	-	obvod int. D2A K555 LA3	N1
80	1	-	obvod int. D3A K555 LN1	N1
81	1	-	obvod int. D4A MH 3216	N1	TPTE 33-512/79
82	1	-	obvod int. D4B MH 3216	N1	TPTE 33-512/79
83	1	-	obvod int. D5A UCY 74 153N	N1
84	1	-	obvod int. D6A UCY 74 153N	N1
85	1	-	obvod int. D5B UCY 74 153N	N1
86	1	-	obvod int. D6B UCY 74 153N	N1
87	1	-	obvod int. D7A MH 7493A	N1	TPTE 33-269/77
88	1	-	obvod int. D7B MH 7493A	N1	TPTE 33-269/77
89	1	-	obvod int. D8A UCY 7486N	N1	TWT-75/CEMI/B-34
90	1	-	obvod int. DIB MH 7400	N1	TPF 03-6553-71
91	1	-	obvod int. D2B MH 74 164	N1	TPTE 33-274/77
92	1	-	obvod int. D3B MH 7454	N1	TPTE 33-240/76
93	1	-	obvod int. D9C UCY 74 132N	N1
94	1	-	obvod int. C1C MHB 4116	N1	TPTE 33-660/80
95	1	-	obvod int. D2C MHB 4116	N1	TPTE 33-660/80
96	1	-	obvod int. D3C MHB 4116	N1	TPTE 33-660/30
97	1	-	obvod int. D4C MHB 4116	N1	TPTE 33-660/80
93	1	-	obvod int. D5C MHB 4116	N1	TPTE 33-660/80
99	1	-	obvod int. D6C MHB 4116	N1	TPTE 33-660/80
100	1	-	obvod int. D7C MHB 4116	N1	TPTE 33-660/80
101	1	-	obvod int. D8C MHB 4116	N1	TPTE 33-660/80
102	1	-	obvod int. D1D MHB 4116	N1	TPTE 33-660/80
103	1	-	obvod int. D2D MHB 4116	N1	TPTE 33-660/80
104	1	-	obvod int. D3D MHB 4116	N1	TPTE 33-660/80
105	1	-	obvod int. D4D MHB 4116	N1	TPTE 33-660/80
106	1	-	obvod int. D5D MHB 4116	N1	TPTE 33-660/80
107	1	-	obvod int. D6D MHB 4116	N1	TPTE 33-660/80
108	1	-	obvod int. D7D MHB 4116	N1	TPTE 33-660/80
109	1	-	obvod int. D8D MHB 4116	N1	TPTE 33-660/80
110	1	-	obvod int. D1E MHB 4116	N1	TPTE 33-660/80
111	1	-	obvod int. D2E MHB 4116	N1	TPTE 33-660/80
112	1	-	obvod int. D3E MHB 4116	N1	TPTE 33-660/80
113	1	-	obvod int. D4E MHB 4116	N1	TPTE 33-660/80
114	1	-	obvod int. D5E MHB 4116	N1	TPTE 33-660/80
115	1	-	obvod int. D6E MHB 4116	N1	TPTE 33-660/80
116	1	-	obvod int. D7E MHB 4116	N1	TPTE 33-660/80
117	1	-	obvod int. D8E MHB 4116	N1	TPTE 33-660/80

Příloha 3 Obsazení konektoru X1

č.	signál	název	typ	č.	signál	název	typ
1				2
3				4	STSTB	status platný	INP
5				6	M1	příznak cyklu M1	INP
7				8	RES	RESET	INP
9	MR	čtení z paměti	INP	10
11	MW	zápis do paměti	INP	12
13				14
15	+5V	napájení	NAP	16	+5V	napájení	NAP
17	+5V	napájení	NAP	18	+5V	napájení	NAP
19	0V	napájení	NAP	20	0V	napájení	NAP
21	S1	ovládání výběru pamětí	INP	22
23	A9	adresa	INP	24	A15	adresa	INP
25	A11	adresa	INP	26	A14	adresa	INP
27	A13	adresa	INP	28	A12	adresa	INP
29	A10	adresa	INP	30	A8	adresa	INP
31	D4	data	BD	32	D3	data	BD
33	D6	data	BD	34	D5	data	BD
35	D2	data	BD	36	D7	data	BD
37	D0	data	BD	38	D1	data	BD
39	A1	adresa	INP	40	A0	adresa	INP
41	A3	adresa	INP	42	A2	adresa	INP
43	A5	adresa	INP	44	A4	adresa	INP
45	A7	adresa	INP	46	A6	adresa	INP
47				48
49				50
51	+12V	napájeni	NAP	52	+12V	napájení	NAP
53	0V	napájeni	NAP	54	0V	napájení	NAP
55	-5V	napájeni	NAP	56	-5V	napájení	NAP
57				58
59				60	Φ2	hodiny Φ2 TTL	INP
61				62

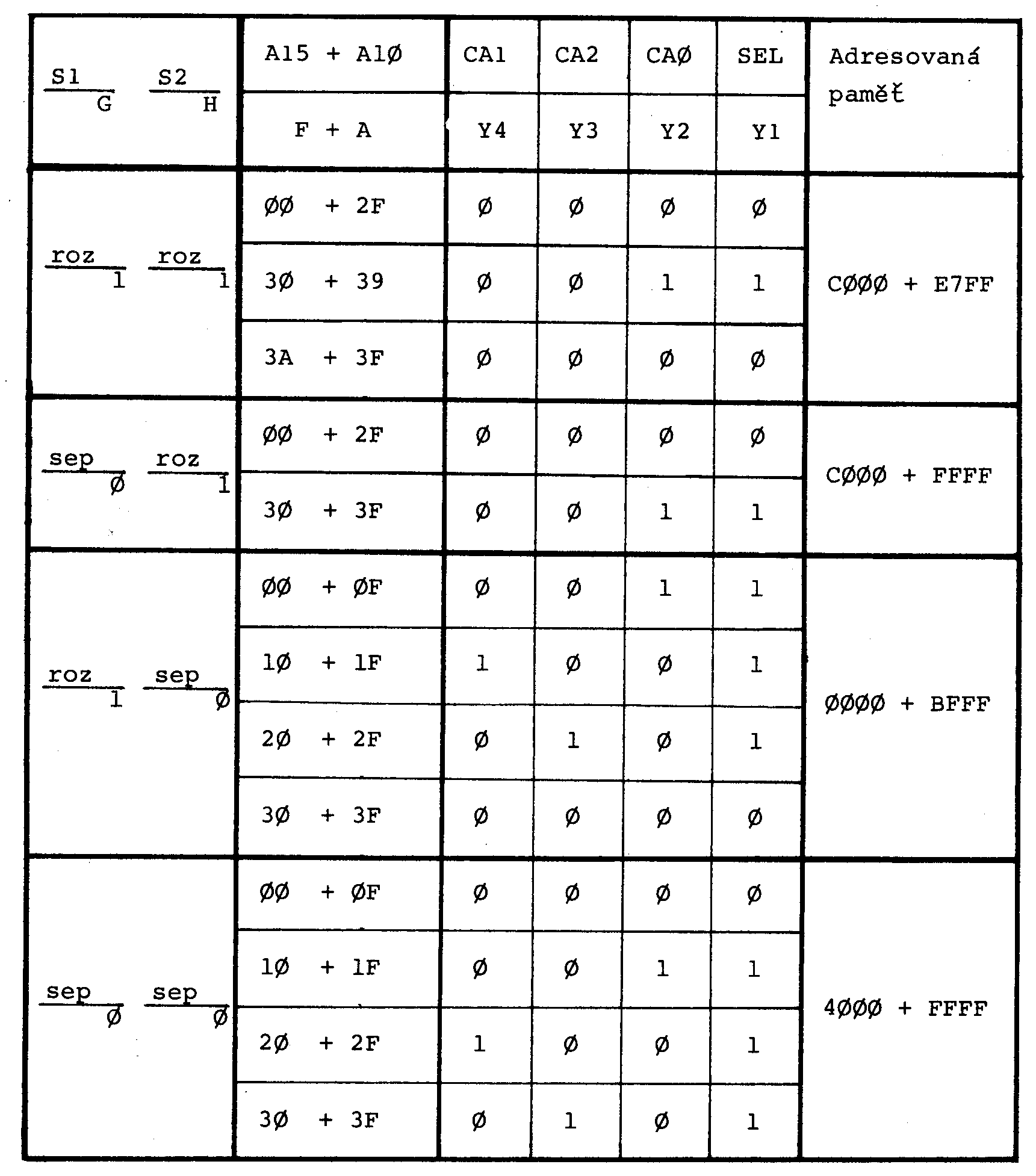

Příloha 4 Tabulka PROM

Tabulka PROM

Obsah PROM (INTELHEX)

:20000000F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3B0
:20002000F9F9F9F9F9F9F9F9F9F9F9F9F9F9F9F9F5F5F5F5F5F5F5F5F5F5F5F5F5F5F5F5E0
:20004000F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F9F9F9F9F9F9F9F9F9F9F9F9F9F9F9F9E0
:20006000F5F5F5F5F5F5F5F5F5F5F5F5F5F5F5F5F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F030
:20008000F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F060
:2000A000F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F310
:2000C000F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F020
:2000E000F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F3F3F3F3F3F3F3F3F3F3F0F0F0F0F0F0E2
:00000001FF

Příloha 5 Schéma zapojení

Schéma zapojení RAM-1A a černobílá verze ZDE.

UPOZORNĚNÍ

V případě, že je v souboru ZPS 3 místo desky RAM-1A použita deska RAM-1A-5V, upravuje se text návodu následovně:

1. Úvod - jsou použity obvody dynamické paměti KR 565 RU6 (platí pro celý návod)

2. Technické parametry - napájení +5 V ± 5 % / 1A

4. Popis funkce - obvod popisovaný čl. 4.7 není zapojen

Příloha 1 a 2 -	díly D1C - D8E použito KR 565 RU6
	díly R3, R13 - R16, C5, C6, C9, C18, C37, V1 - V3 nejsou osazeny

Příloha 3 - v konektoru X1 nejsou obsazeny vývody	51-52 (+12 V)
	55-56 (-5 V)
	57-58 (-12 V)

Příloha 5 -	nezapojeno napájení +12 V a -5 V a obvod blokování +12 V.
	Vývody č. 8 obvodů KR 565 RU6 jsou zapojeny na +5 V.
	Kondenzátory C19 až C31, C34 jsou zapojeny na +5 V.

POZNÁMKY

RAM-1(A) umožňuje spolupráci se signálem MAP1 za předpokladu výměny PROM 74s287 za PROM 74s571 (s odpovídajícim obsahem) a přerušení propojky A-B
