ZRMD-1

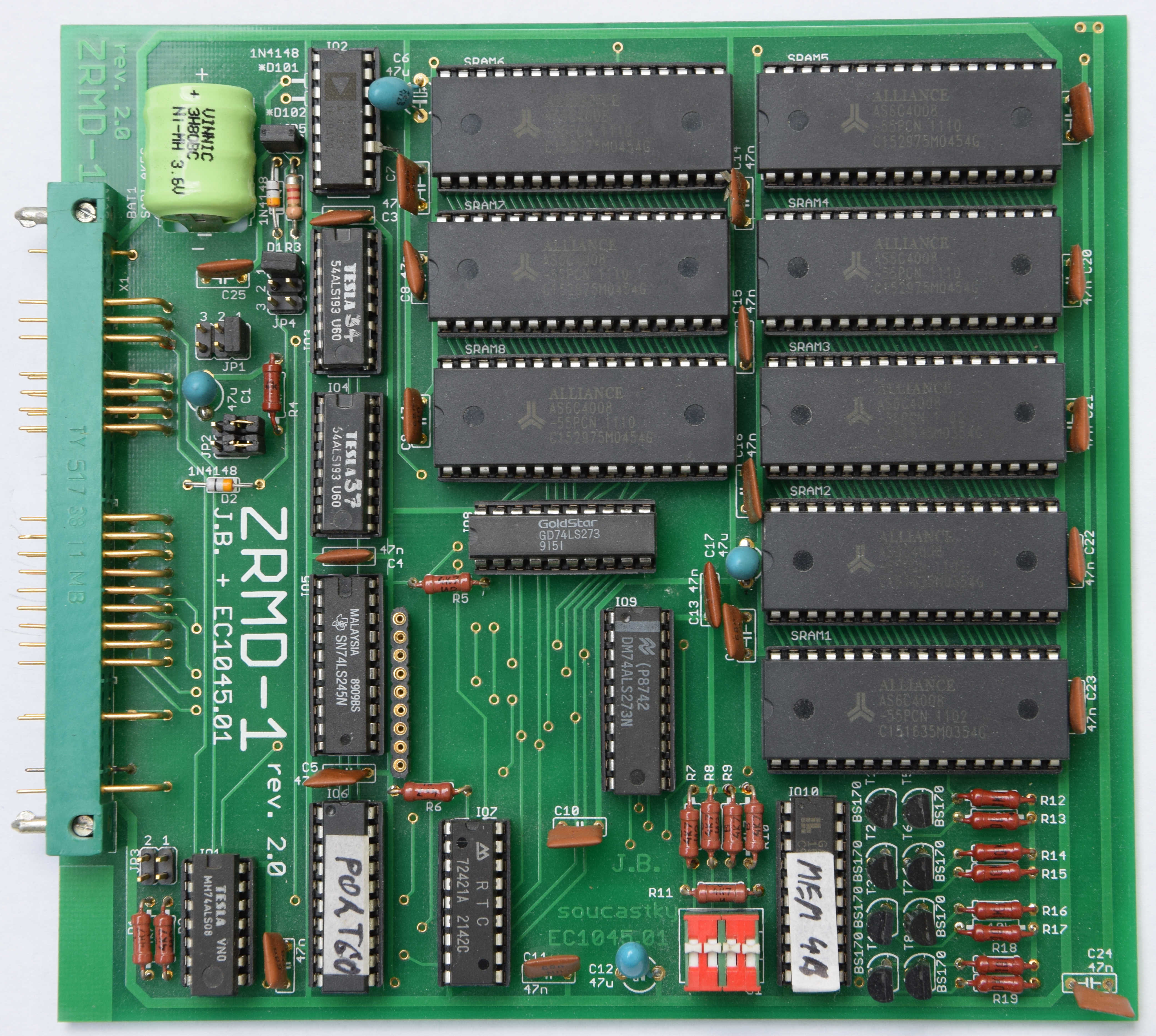

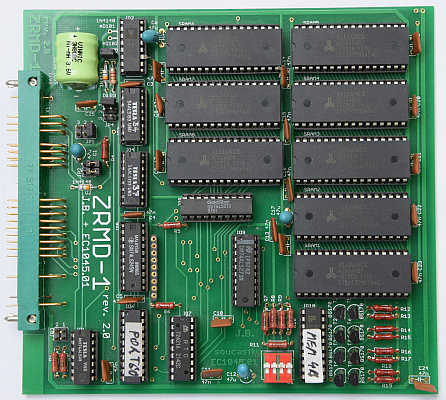

ZRMD-1 (Zálohovaný RaM Disk) je zcela nová deska pro SAPI-1. Deska ZRMD-1 vychází ideově z RMD-1(Z). Autorem desky je Jiří Bíba a já jsem k ní pouze spáchal DPS. RAM disk může mít kapacitu od 512KB až po 4MB, s možností blokování zápisu do zvolené paměti - tj. po 512kB. Dále je na desce obvod RTC 72412 s možností generovat 1s přerušení a dva signály MAP. SRAM i RTC 72412 lze zálohovat pomocí NiCd či NiMH akumulátoru nebo ze sběrnice.

Ramdisk je navržen s ohledem pro použití pod CP/M. Deska ZRMD-1 napodobuje řadič pružných disku, je adresován jako V/V zařízení. Lze osadit do jednotek JZS-1(A) (sběrnice ARB-1) nebo JPN-1 (sběrnice IOB-1)

Adresový dekodér a výběr paměti je řešen pomocí obvodů GAL16V8. Z výškových důvodů je akumulátor prostrčen otvorem v DPS, nožičky určené k zapájení do DPS ohnuty o 90° a připájeny ze strany spojů. O zálohování SRAM, RTC 72412 a RESET se stará obvod MAX691. Pokud oželíme funkci RESET a jistou část spolehlivosti, lze použit místo MAX691 k zálohováni diody (D101 a D102), ale je nutno propojit vývody 11-12 nebo 12-13 z MAXe.

U zadrátovaného vzorku byly problémy, které se povedlo odstranit až přidáním zátěžových odporů na datovou sběrnici pamětí (délka vodičů byla cca 40cm) - u prototypu DPS byly připraveny odpory, a to ve verzi SIP a SMD, ale nakonec se ukázalo, že nejsou zapotřebí. SMD odpory jsem proto zrušil úplně a SIP odpory jsou zrušené ve schématu, ale na DPS zůstala možnost je osadit. Na desce je několik nastavovacích propojek a DIL přepínač.

Vloudila se chyba u zapojeni IO2 MAX691 alias ADM691, tj. je uzemněn vývod č. 11 WDI. Vůbec nemám tušení, proč jsem vlastně ten vývod uzemnil. Jde o vstup WATCHDOG. Náprava je dostat vývod č.11 do třetího stavu (do luftu /nezapojen/), což je přeškrábnout spoj (je ze strany součástek), či provést takové úpravy, aby byl vývod č.11 (WDI) nezapojen

Bylo zjištěno, že MAX691 se chová trošku jinak než ADM691

MAX691 při úrovni "0" nebo "1" na WDI po dobu delší než 1.6s provede reset, ale s /CE-OUT nic neudělá, tudíž s MAXem to funguje, ale nesmí byt připojen vystup /RESET na /RTL či jinam

ADM691 při úrovni "0" nebo "1" na WDI po dobu delší než 1.6s provede reset, a taktéž odstřelí /CE-OUT, tudíž to blblo jak u šílenců, páč to odstavovalo SRAM na 50ms

Význam jednotlivých propojek:

JP1- nastavení RESETů
1- RESET z MAXe na RTL (RESET systému)
2- RESET z MAXe na RTC72412
3- systémový RESET na RTC72412


JP2 - výstup mapování
1- MAP1
2- MAP2


JP3- přerušení od RTC72412
1- INT0 (INT)
2- INT1 (NMI)


JP4- volba zálohovacího/nabíjecího napětí
1- dobíjeni akumulátoru z VCC
2- dobíjeni akumulátoru z Uz
3- záložní napětí z Uz


JP5- odpojení akumulátoru


Význam DIL přepínačů je dán obsahem obvodu IO10 (GAL16V8)

Seznam součástek

polovodiče

1IO174LS08N
2IO3, IO474LS193N
1IO574LS245N
2IO8, IO974LS273N
1IO2MAX691, ADM691, ...
2IO6, IO10GAL16V8
1IO7RTC72412
8SRAM1 - 8K6X4008C1F, 628512, ...
8T1 - T8BS170
1D11N4148, ...

2*   D101, D102   1N4148, ...

Kondenzátory

21   C2-C5, C7-C11, C13-C18, C19-C25   47nkeramický
4C1, C6, C12, C1747µ   elektrolytický

odpory

10   R1-R2, R4-R114k7
1R32k2
8R12-R1910k

dle potřeby
1---4k7SIP

ostatní

1S1spínač DIL 4x

2JP1, JP4jumper 3x2
2   JP2, JP3   jumper 2x2
1JP5jumper 1x2

1X1TY 517 62 11 nebo TY 525 62 11   klíč C6

1BAT13.6V/80mA NiMH akumulátor (3.6V/60mA NiCd)


Základní nastavení GALů

Dekodér adres (Bázová adresa 60H pro RAM Disk a 70H pro RTC)

chip deport60 GAL16V8

A0   A1  A2 A3   A4   A7 A56  WR  RD GND
IORW CSD UP ADR1 ADR2 WE ADR0 RTC OE VCC

equations

/UP    = /A0 * /A1 * /A2 * /A3 * /A4 * /A7 * A56 * /IORW

/ADR0  =  A0 * /A1 * /A2 * /A3 * /A4 * /A7 * A56 * /WR

/ADR1  = /A0 *  A1 * /A2 * /A3 * /A4 * /A7 * A56 * /WR

/ADR2  =  A0 *  A1 * /A2 * /A3 * /A4 * /A7 * A56 * /WR

/WE    = /A0 * /A1 * /A2 * /A3 * /A4 * /A7 * A56 * /WR

/CSD   =  /A0 * /A1 * /A2 * /A3 * /A4 * /A7 * A56 * /IORW

	+  A0 * /A1 * /A2 * /A3 * /A4 * /A7 * A56 * /WR
	+ /A0 *  A1 * /A2 * /A3 * /A4 * /A7 * A56 * /WR
	+  A0 *  A1 * /A2 * /A3 * /A4 * /A7 * A56 * /WR
	+  A4 * /A7 * A56 * /IORW

/RTC   =  A4 * /A7 * A56 * /IORW

/OE    =  /A0 * /A1 * /A2 * /A3 * /A4 * /A7 * A56 * /RD

; Tento dekoder slouzi k vyberu obvodu dle adresy portu
; UP = 60H zapis a cteni dat "sektoru" delky 128 nebo 256 byte
; ADR0 = 61H prednastaveni A0-A7 "sektoru" disku
; ADR1 = 62H prednastaveni A8-A15 "stopy" disku
; ADR1 = 63H prednastaveni A16-A21 "stopy" disku
;            bity 6 a 7 je mozno pouzit pro mapovani RAM pro jine desky
; RTC = 70-7FH registry obvodu realneho casu
; WE = povoleni zapisu pameti
; OE = povoleni cteni pameti
; CSD = povoleni dat



;REGISTER TABLE RTC 72421
;----------------------------------------------
;ADR|NAME| D3    | D2    | D1    | D0    |BCD
;---------------------------------------------
;0  |S1  | s8    | s4    | s2    | s1    |0-9
;1  |S10 |       | s40   | s20   | s10   |0-5
;2  |MI1 | mi8   | mi4   | mi2   | mi1   |0-9
;3  |MI10|       | mi40  | mi20  | mi10  |0-5
;4  |H1  | h8    | h4    | h2    | h1    |0-9
;5  |H10 |       | PM/AM | h20   | h10   |0-1/2
;6  |D1  | d8    | d4    | d2    | d1    |0-9
;7  |D10 |       |       | d20   | d10   |0-3
;8  |M01 | mo8   | mo4   | mo2   | mo1   |0-9
;9  |MO10|       |       |       | mo10  |0-1
;A  |Y1  | y8    | y4    | y2    | y1    |0-9
;B  |Y10 | y80   | y40   | y20   | y10   |0-9
;C  |W   |       | w4    | w2    | w1    |0-6
;D  |CD  |30s ADJ|IRQ FL | BUSY  | HOLD  |
;E  |CE  | t1    |t0     | ITRPT | MASK  |
;F  |CF  |TEST   |24/12  | STOP  | RESET |
;---------------------------------------------


Alternativní dekodér adres pro 74LS373 (Bázová adresa 60H pro RAM Disk a 70H pro RTC).

Vzhledem k tomu, že obvody 74LS273 se špatně shání, lze je nahradit obvody 74LS373, které jsou bez problému k sehnání. Náhrada 74LS273 za 74LS373 si vyžádá dva zásahy na DPS a to:
IO8 - neosadit odpor R5 a pin 1 spojit s pinem 10 (GND)
IO9 - přeškrábnout spoj u pinu 1 (/RES) a pin 1 spojit s pinem 10 (GND),
čímž budou mít obě 74LS373 trvale povolené výstupní budiče

Při použití obvodů 74LS373 lze použit desku ZRMD-1 k ovládání signálu MAP pouze tehdy, jsou-li před prvním použitím RAM nastaveny signály MAP do výchozího nastavení (MAP1 = MAP2 = 0)

chip ZDMD1A GAL16V8 c2011 Jiri Biba

A0   A1  A2 A3   A4   A7 A56  WR  RD GND
IORW CSD UP ADR1 ADR2 WE ADR0 RTC OE VCC

equations

/UP    = /A0 * /A1 * /A2 * /A3 * /A4 * /A7 * A56 * /IORW

/ADR0  =  A0 * /A1 * /A2 * /A3 * /A4 * /A7 * A56 * /WR

ADR1   = /A0 *  A1 * /A2 * /A3 * /A4 * /A7 * A56 * /WR

ADR2   =  A0 *  A1 * /A2 * /A3 * /A4 * /A7 * A56 * /WR

/WE    = /A0 * /A1 * /A2 * /A3 * /A4 * /A7 * A56 * /WR

/CSD   =  /A0 * /A1 * /A2 * /A3 * /A4 * /A7 * A56 * /IORW
	+  A0 * /A1 * /A2 * /A3 * /A4 * /A7 * A56 * /WR
	+ /A0 *  A1 * /A2 * /A3 * /A4 * /A7 * A56 * /WR
	+  A0 *  A1 * /A2 * /A3 * /A4 * /A7 * A56 * /WR
	+  A4 * /A7 * A56 * /IORW

/RTC   =  A4 * /A7 * A56 * /IORW

/OE    =  /A0 * /A1 * /A2 * /A3 * /A4 * /A7 * A56 * /RD


; Tento dekoder slouzi k vyberu obvodu dle adresy portu
; UP = 60H zapis a cteni dat "sektoru" delky 128 nebo 256 byte
; ADR0 = 61H prednastaveni A0-A7 "sektoru" disku
; ADR1 = 62H prednastaveni A8-A15 "stopy" disku
; ADR1 = 63H prednastaveni A16-A21 "stopy" disku
;            bity 6 a 7 je mozno pouzit pro mapovani RAM pro jine desky
; RTC = 70-7FH registry obvodu realneho casu
; WE = povoleni zapisu pameti
; OE = povoleni cteni pameti
; CSD = povoleni dat


;REGISTER TABLE RTC 72421
;----------------------------------------------
;ADR|NAME| D3    | D2    | D1    | D0    |BCD
;---------------------------------------------
;0  |S1  | s8    | s4    | s2    | s1    |0-9
;1  |S10 |       | s40   | s20   | s10   |0-5
;2  |MI1 | mi8   | mi4   | mi2   | mi1   |0-9
;3  |MI10|       | mi40  | mi20  | mi10  |0-5
;4  |H1  | h8    | h4    | h2    | h1    |0-9
;5  |H10 |       | PM/AM | h20   | h10   |0-1/2
;6  |D1  | d8    | d4    | d2    | d1    |0-9
;7  |D10 |       |       | d20   | d10   |0-3
;8  |M01 | mo8   | mo4   | mo2   | mo1   |0-9
;9  |MO10|       |       |       | mo10  |0-1
;A  |Y1  | y8    | y4    | y2    | y1    |0-9
;B  |Y10 | y80   | y40   | y20   | y10   |0-9
;C  |W   |       | w4    | w2    | w1    |0-6
;D  |CD  |30s ADJ|IRQ FL | BUSY  | HOLD  |
;E  |CE  | t1    |t0     | ITRPT | MASK  |
;F  |CF  |TEST   |24/12  | STOP  | RESET |
;---------------------------------------------


Dekodér pamětí

chip ZRMD1B GAL16V8 c2011 Jiri Biba

A19 A20 A21 S1 WE S2 S3 S4 UP GND
NC  O6  O5  O4 O3 O7 O2 O0 O1 VCC

equations

O0 =   /A19 * /A20 * /A21 *  WE		;pri cteni
     + /A19 * /A20 * /A21 * /WE * /S1	;pri zapisu

O1 =    A19 * /A20 * /A21 *  WE
     +  A19 * /A20 * /A21 * /WE * /S1

O2 =   /A19 *  A20 * /A21 *  WE
     + /A19 *  A20 * /A21 * /WE * /S2

O3 =    A19 *  A20 * /A21 *  WE
     +  A19 *  A20 * /A21 * /WE * /S2

O4 =   /A19 * /A20 *  A21 *  WE
     + /A19 * /A20 *  A21 * /WE * /S3

O5 =    A19 * /A20 *  A21 *  WE
     +  A19 * /A20 *  A21 * /WE * /S3

O6 =   /A19 *  A20 *  A21 *  WE
     + /A19 *  A20 *  A21 * /WE * /S4

O7 =    A19 *  A20 *  A21 *  WE
     +  A19 *  A20 *  A21 * /WE * /S4


; Tento dekoder vybíra na ZRMD-1 podle adres bitu A19-A21 8 pameti
; 512KB, tedy kapacita disku je celkem 4Mb.
; Spinace S1-S4 slouzi k moznosti zablokovani zapisu do pameti. Tato
; varianta predpoklada 4 disky po 1MB s moznosti zablokovani kazdeho
; z nich samostatne. Zmenou S1-S4 a naslednym novym prekladem je mozne
; blokovani zapisu zmenit dle potreby.


Zapojení konektoru X1

č.signál   významtyp   č.signál   významtyp
1RTLTlačítko resetOUT2
34
56
78RESnulováníINP
910IORčteni z portuINP
1112IOWzápis do portuINP
1314
15+5VnapájeníNAP16+5VnapájeníNAP
17+5VnapájeníNAP18+5VnapájeníNAP
190VzemNAP200VzemNAP
21MAP1ovládání výběru paměti 1   OUT22MAP2ovládání výběru paměti 2   OUT
2324
2526
2728
2930
31D4dataI/O32D3dataI/O
33D6dataI/O34D5dataI/O
35D2dataI/O36D7dataI/O
37D0dataI/O38D1dataI/O
39A1adresaINP40A0adresaINP
41A3adresaINP42A2adresaINP
43A5adresaINP44   A4adresaINP
45   A7adresaINP46A6adresaINP
4748Uzzáložní napájeníNAP
4950
5152
530VzemNAP540VzemNAP
5556
5758
59INT1žádost o přeruš. 160
6162INT0žádost o přeruš. 0INP

Typ signálu:   INPvstupní
OUTvýstupní
I/Oobousměrný
NAP   napájeni

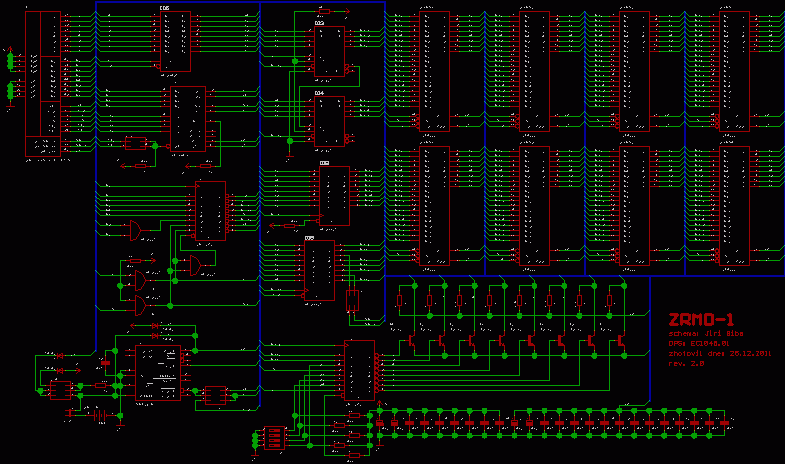

Schéma ZRMD-1 a černobílá verze ZDE.

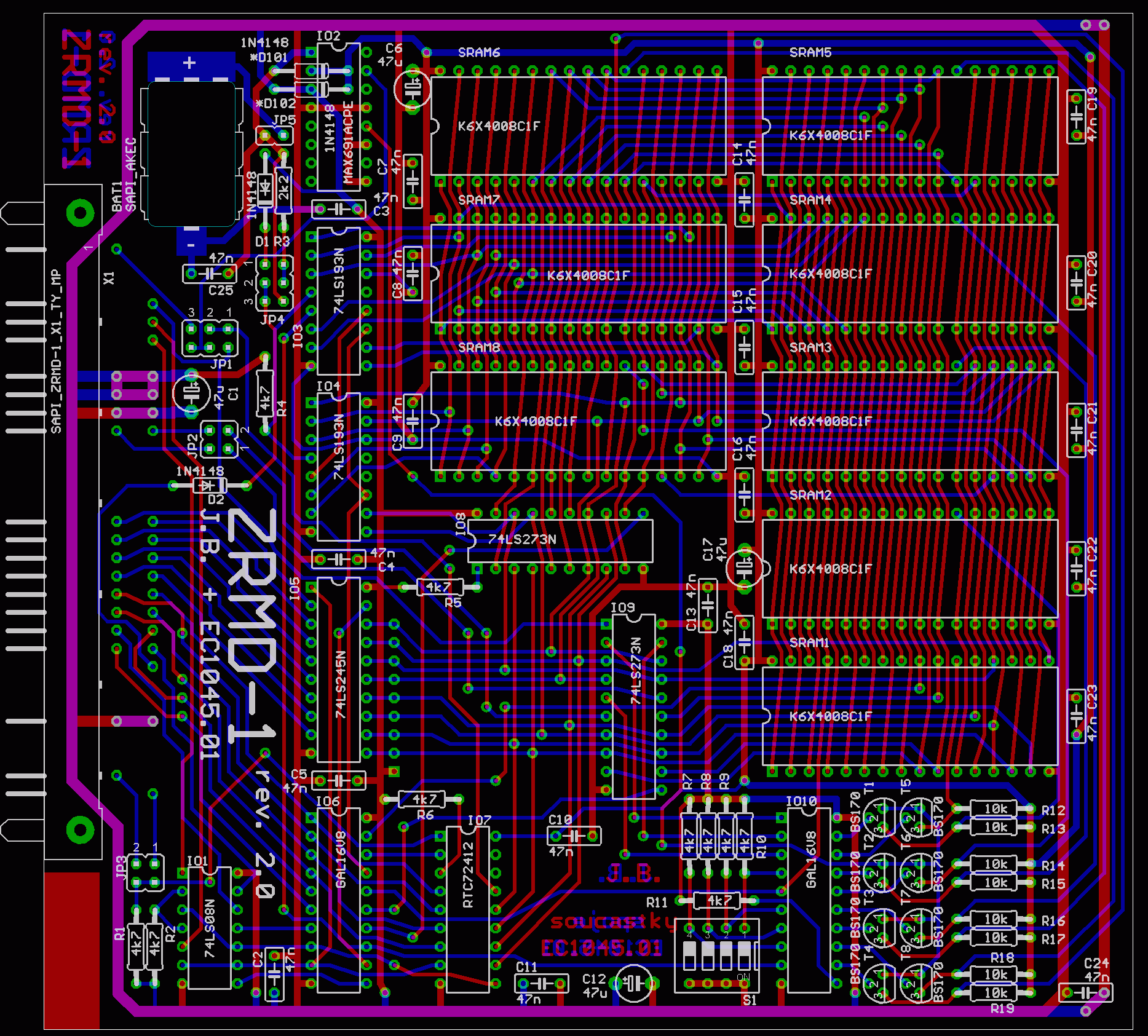

DPS ZRMD-1
