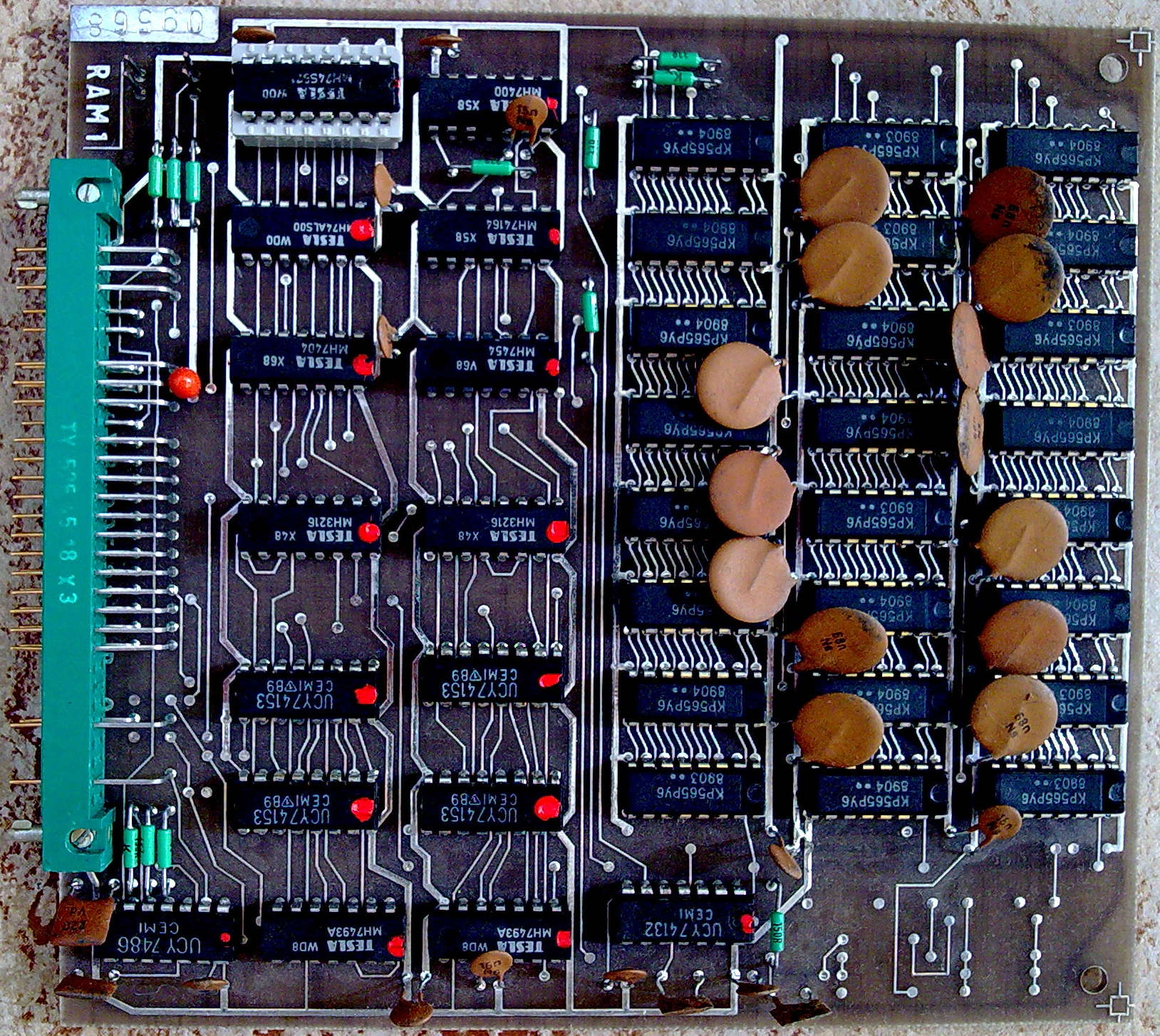

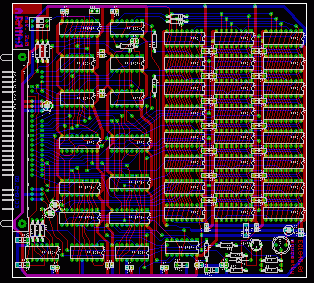

RAM-1

Desky RAM-1 a RAM-1A se do sebe liší pouze obsahem paměti PROM /D1A/

OCR dokumentace ze ZPS-2

Obsah:

1. Úvod
2. Technické parametry
3. Instalace
4. Popis funkce
5. Programování
6. Testování

Přílohy:

1. Mechanická sestava
2. Zapojení konektoru X1
3. Rozpiska
4. Schéma zapojení
5. Tabulka naprogramování PROM

Úvod

Deska RAM-1 slouží pro rozšíření kapacity pamětí RAM u systému SAPI-1. Jako paměti RAM jsou na desce RAM-1 použity dynamické paměti MHB 4116. Tyto obvody mají kapacitu 16 K x 1 bit. Celková kapacita paměti desky RAM-1 je dána počtem osazených obvodů MHB 4116. Ve výrobě jsou 3 varianty desky RAM-1: RAM-1/48K, RAM-1/32K, RAM-1/16K. Adresace paměti v systému je realizována pomocí výměnné paměti PROM /MH 74S287/ a propojek S1, S2.




Technické parametry

Napájení desky:	+ 5 V	± 0,25 V
	- 5 V	± 0,25 V
	+ 12 V	± 0,5 V
Odběr proudu:	+ 5 V	: 0,6 A
	- 5 V	: 70 mA
	+ 12 V	: RAM-1	/48K:0,5 A
			/32K:0,4 A
			/16K:0,3 A




Rozměr desky:	140 x 150 mm
Hmotnost desky:	150 g




Kapacita paměti:	A	16 384 byte
	B	32 768 byte
	C	49 152 byte
		U této verze lze nastavit kapacitu = 40 960 byte anebo výměnou paměti PROM /74S287/ libovolně po 1K v celém adresovém prostoru až do max.kapacity 48K byte.




Způsob obnovení informace: skrytý refreš v cyklu M1 procesoru. Povolené stavy pro zachování obnovy informace:

RESET - ale první instrukce po RESET nesmí být čtena z RAM-1.

při DMA přenos z nebo na 128 adres /čtení, zápis/ za každé 2 ms.




Zátěže sběrnice

signál	v nule	v jedničce
MR, MW, STSTB, M1, Φ2	0,36 mA	0,02 mA
RES	0,72 mA	0,04 mA
D0 - D7 vstupy	0,25 mA	0,04 mA
D0 - D7 výstupy	10 mA	1 mA
A 15, A 14	0,25 mA	0,025 mA
A 10, A 11, A 12, A 13	1,85 mA	0,125 mA
A0 až A9	1,6 mA	0,1mA




Dynamické parametry:

maximální délka signálu MR v cyklu M1	800 ns
nominální délka signálu MW	500 ns
maximální frekvence hodinového obvodu procesoru	18,432 MHz





Instalace

1. Desku vyjmeme z obalu a překontrolujeme, zda nedošlo k poškození desky při přepravě. Dále zkontrolujeme kontakty FRB konektoru, zda nedošlo k mechanickému poškození.

2. Propojky na desce RAM-1 jsou od výrobce zapojeny podle přílohy M. Je-li třeba změnit adresaci paměti PROM, je nutné předělat propojky podle tabulky /příloha V/.

3. Překontrolujeme, zda deska RAM-1 nezpůsobí, překročení max. odběru napájecích zdrojů systému, nebo překročení povolené zátěže sběrnice. Překontrolujeme, zda adresa navolená na desce není již v systému použita.

4. Sejmeme ochranné Al folie zkratující vývody konektoru a desku zasuneme do vany systému SAPI-1. Desky je možné zasouvat a vyjímat pouze při vypnutém systému !

5. Zapneme napájení systému.

6. Obal desky s krytem konektoru uložíme pro potřebu zaslání desky do opravy.

Poznámka: S deskami systému se doporučuje manipulovat pouze tehdy, je-li to nezbytně nutné. Správné nastavení propojek, napojení kabelů, volba adresy a další rozvahy je vhodné provést a překontrolovat před instalací desky.





Popis funkce

1. Deska dynamické paměti RAM-1 může být podle počtu osazených obvodů MHB vystavěna v kapacitách 16 k byte, 32 k byte a 48 k byte. Paměti MHB 4116 jsou dynamické, tzn. je nutno informaci v těchto pamětech obsaženou obnovovat každé dvě milisekundy /refreš/. Obnovování informace na desce RAM-1 využívá uvolnění adresové sběrnice v hodinové periodě T4 cyklu M1 /FETCH CYKL/. V tomto uvolnění je na sběrnice vnucena jedna ze 128 skupinových adres a signálem RAS = 0 je proveden refreš.

2. Dekodér adresy je tvořen pamětí PROM MH 74S287. Umístěním této paměti do objímky je umožněno zákazníkovi změnit adresaci podle potřeby. Deska RAM-1 je řešena tak, že lze místo obvodu MH 74S287 použít i obvod MH 74S571 a ovládat výběr paměti signálem S1 přivedeným na špičku 21 konektoru X1. V tom případě je však nutno přerušit spoj mezi body A a B.

   Paměť PROM je ovládána adresami A10-A15 a propojkami S1 a S2, které umožňují zvolit jeden ze čtyř základních způsobů adresace /tabulka 1/. Dekodér adres uvádí podle adresy na sběrnici signál SEL do úrovně H a zároveň generuje kombinaci signálů CA0, CA1 a CA2 pro výběr příslušné skupiny pamětí.

3. Vzhledem k tomu, že pamětí MHB 4116 používá tzv. multiplexování adres, tj. po sedmi vstupech jsou nejprve přivedeny bity A0-A6 /indikace RAS = 0/ a poté jsou tytéž vstupy použity pro bity A7-A13 /indikace CAS = 0/ a mimo tyto adresy je nutno přivádět 128 adres pro refreš, je na desce RAM-1 použit přepínač adres z multiplexorů 74 153, ovládaných vstupy A a B podle tabulky 2.

4. Ve funkci zesilovače datové sběrnice jsou použity dva obvody MH 3216 trvale otevřené směrem do paměti s výjimkou čtení z paměti a uvedení signálu RESET do hodnoty L.

5. Obnovování informace v pamětech zajišťuje obvod vyhodnocující koincidenci cyklu M1 a periody T4. Tento obvod nastaví přepínač adres na přenos skupinové adresy /připojí čítač/ a po skončení jednoho cyklu refreše čítač inkrementuje. Tento obvod zároveň zajišťuje generování refreše ve stavu RESET .

   Obnovování informace není zajištěno, zůstane-li mikroprocesor ve stavu buď HALT nebo WAIT tak dlouho, že během dvou milisekund nebude provedeno nejméně 128 operací s pamětí /čtení nebo zápis/.

6. Signál RAS určující přítomnost méně významné části adresy na adresových vstupech obvodů MHB 4116 je generován při čtení a zápisu ze signálů MR a MW a při refreši z obvodu obnovování. Potřebný signál CAS vzniká podle nastavení dekodéru adresy vždy po přepnutí multiplexoru na významnější část adresy při čtení nebo zápisu.

7. Ochrana obvodů MHB 4116 před přivedením + 12 V bez záporného předpětí je zajištěna polovodičovým spínačem otevírajícím pouze po připojení - 5 V.





Programováni

Obecná pravidla pro programování PROM DIA na desce RAM-1:

1. Nastavení výstupních signálů Y2 /CA0/, Y4 /CA1/, Y3 /CA2/ paměti PROM MH 74 S 287, které má za následek vybrání příslušné řady pamětí RAM MHB 4116.

A15 = 0 a A14 = 1	pak	Y2 = 1 /CA0/
A15 = 1 a A14 = 0		Y4 = 1 /CA1/
A15 = 1 a A14 = 1		Y3 = 1 /CA2/

2. Pomocí výstupního signálu Y1 /SEL/ můžeme nastavit kapacitu pamětí RAM dle potřeby a to tak, že do každého bloku pamětí /viz příloha VII/, který odpovídá tomu kilu pamětí, ve kterém chceme mít paměť RAM, napíšeme Y1 = 1. /Nechceme-li v něm mít paměť RAM, napíšeme Y1 0/.

3. Pomocí propojek S2 a S1 lze naprogramovat 4 verze adresace - viz kap. 4.2 adresace paměti - tab. 1.

   Prvních 16K pamětí RAM /adresy 0000H - 3FFFH/ je blokováno - viz 6XN 280 70 příloha 7 - tabulka obsazených adres pamětí systému.





Testování

Deska RAM-1 je ve výrobním podniku zkoušena staticky i dynamicky v nejrychlejším sledu cyklů jaké mohou nastat při práci desky v systému SAPI-1. Funkce je kontrolována pomocí testu TSX 04.





TAB. 1

S1	S2	ADRESY	KAPACITA
1	0	4000H - FFFFH	48 K
0	1	4000H - BFFFH	32 K
1	1	4000H - 7FFFH	16 K
0	0	4000H - DFFFH	40 K




TAB. 2

B	A	ADRESY
0	0	A 7 - A13
0	1	A0 - A6
1 1	0 1	C0 - C6 (Z ČÍTAČE)

PŘÍL. I.


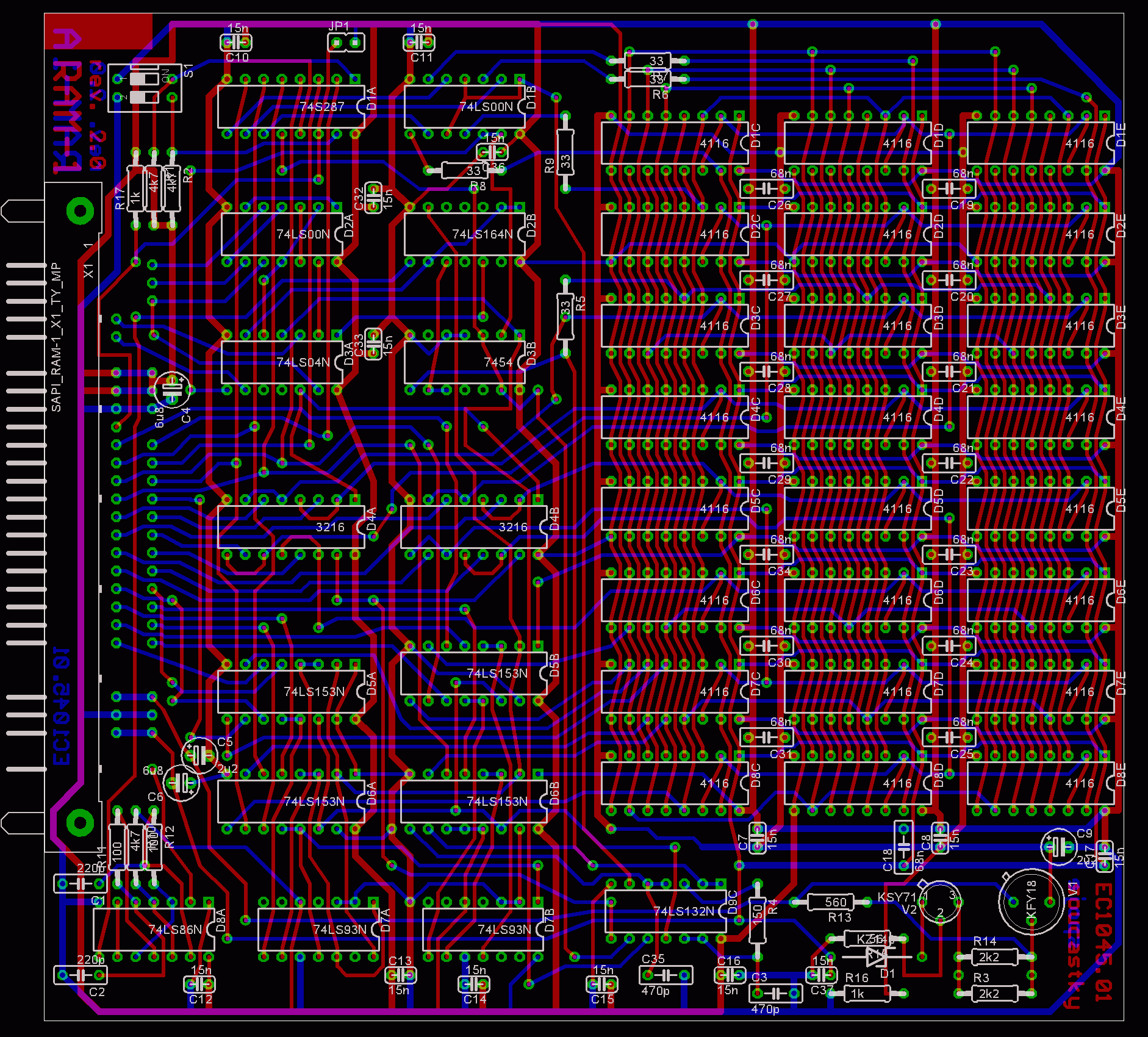

Výkres sestavení







PŘÍL. II.

TABULKA ZAPOJENÍ KONEKTORU XI / RAM 1 SYSTÉM SAPI-1

č.	signál	název	typ		č.	signál	název	typ
1					2
3					4	STSTB	status platný	INP
5					6	M1	příznak cyklu M1	INP
7					8	RES	RESET	INP
9	MR	čtení z paměti	INP		10
11	MW	zápis do paměti	INP		12
13					14
15	+5V	napájení	NAP		16	+5V	napájení	NAP
17	+5V	napájení	NAP		18	+5V	napájení	NAP
19	0V	napájení	NAP		20	0V	napájení	NAP
21	S1	ovládání výběru pamětí	INP		22
23	A9	adresa	INP		24	A15	adresa	INP
25	A11	adresa	INP		26	A14	adresa	INP
27	A13	adresa	INP		28	A12	adresa	INP
29	A10	adresa	INP		30	A8	adresa	INP
31	D4	data	BD		32	D3	data	BD
33	D6	data	BD		34	D5	data	BD
35	D2	data	BD		36	D7	data	BD
37	D0	data	BD		38	D1	data	BD
39	A1	adresa	INP		40	A0	adresa	INP
41	A3	adresa	INP		42	A2	adresa	INP
43	A5	adresa	INP		44	A4	adresa	INP
45	A7	adresa	INP		46	A6	adresa	INP
47					48
49					50
51	+12V	napájeni	NAP		52	+12V	napájení	NAP
53	0V	napájeni	NAP		54	0V	napájení	NAP
55	-5V	napájeni	NAP		56	-5V	napájení	NAP
57					58
59					60	Φ2	hodiny Φ2 TTL	INP
61					62





PŘÍL. III.

Díl	Množství	Jedn.	Název	Vývody	Číselný znak	Kode
1	1	-	deska výsledná		6XB 005 23
2
3	4	-	kontakt		6XA 474 10
4	1	-	deska		6XA 276 08
5
6	1	-	objímka		TX 732 2161
7	1	-	vidlice		X1 TY 517 4511 51
8	0	mm	vodič U 0,4b		ČSN 34 7711
9
10	0,1	s	Dispercoll OBID 40/20		PN 360/76
11	21	g	tyč tvářená		ČSN 05 5624-5600 40
12	1	g	trubička 1		ČSN 05 5624.2-5600.90
13
14	1	-	odpor R1	10B1	TR 191 4K7K
15	1	-	odpor R2	10B1	TR 191 4K7K
16	1	-	odpor R10	10B1	TR 191 4K7K
17	1	-	odpor R3	10B1	TR 191 2K2K
18	1	-	odpor R14	10B1	TR 191 2K2K
19
20	1	-	odpor R4	10B1	TR 191 150RK
21	1	-	odpor R11	10B1	TR 191 150RK
22	1	-	odpor R12	10B1	TR 191 150RK
23	1	-	odpor R5	10B1	TR 191 33RK
24	1	-	odpor R6	10B1	TR 191 33RK
25	1	-	odpor R7	10B1	TR 191 33RK
26	1	-	odpor R8	10B1	TR 191 33RK
27	1	-	odpor R9	10B1	TR 191 33RK
28	1	-	odpor R13	10B1	TR 191 560RK
29	1	-	odpor R15	10B1	TR 191 56RK
30	1	-	odpor R16	10B1	TR 191 1K0K
31	1	-	odpor R17	10B1	TR 191 1K0K
32	1	-	kondenzátor C1	B9	TM 795 220pM
33	1	-	kondenzátor C2	B9	TK 795 220pM
34	1	-	kondenzátor C3	B9	TK 795 470pM
35	1	-	kondenzátor C35	B9	TK 795 470pM
36	1	-	kondenzátor C4	B9	TE 131 6M8
37	1	-	kondenzátor C6	B9	TE 131 6M8
38	1	-	kondenzátor C5	B9	TE 133 2M2
39	1	-	kondenzátor C9	B9	TE 133 2M2
Díl	Množství	Jedn.	Název	Vývody	Číselný znak	Kode
40	1	-	kondenzátor C7	B9	TK 783 15n
41	1	-	kondenzátor C8	B9	TK 783 15n
42	1	-	kondenzátor C10	B9	TK 783 15n
43	1	-	kondenzátor C11	B9	TK 783 15n
44	1	-	kondenzátor C12	B9	TK 783 15n
45	1	-	kondenzátor C13	B9	TK 783 15n
46	1	-	kondenzátor C14	B9	TK 783 15n
47	1	-	kondenzátor C15	B9	TK 783 15n
48	1	-	kondenzátor C16	B9	TK 783 15n
49	1	-	kondenzátor C17	B9	TK 783 15n
50	1	-	kondenzátor C32	B9	TK 783 15n
51	1	-	kondenzátor C33	B9	TK 733 15n
52	1	-	kondenzátor C36	B9	TK 783 15n
53	1	-	kondenzátor C37	B9	TK 783 15n
54	1	-	kondenzátor C18	B9	TK 783 68n
55	1	-	kondenzátor C19	B9	TK 783 68n
56	1	-	kondenzátor C20	B9	TK 783 68n
57	1	-	kondenzátor C21	B9	TK 783 68n
58	1	-	kondenzátor C22	B9	TK 783 68n
59	1	-	kondenzátor C23	B9	TK 783 68n
60	1	-	kondenzátor C24	B9	TK 783 68n
61	1	-	kondenzátor C25	B9	TK 783 68n
62	1	-	kondenzátor C26	B9	TK 783 68n
63	1	-	kondenzátor C27	B9	TK 783 68n
64	1	-	kondenzátor C28	B9	TK 783 68n
65	1	-	kondenzátor C29	B9	TK 783 68n
66	1	-	kondenzátor C30	B9	TK 783 68n
67	1	-	kondenzátor C31	B9	TK 783 68n
68	1	-	kondenzátor C34	B9	TK 783 68n
69
70
71
72	1	-	tranzistor V1 KFY 18	T12	TPF 03- 6547-69
73	1	-	tranzistor V2 KSY 71	T12	TPF 03- 6573-69
74
75	1	-	dioda V3 KZ 140	12,5D1	TPTE 33 -034/73
76
77
Díl	Množství	Jedn.	Název	Vývody	Číselný znak	Kode
78	1	-	obvod int. D1A MH 74S287	N1	TPTE 33-374/79
79	1	-	obvod int. D2A K555 LA3	N1
80	1	-	obvod int. D3A K555 LN1	N1
81	1	-	obvod int. D4A MH 3216	N1	TPTE 33-512/79
82	1	-	obvod int. D4B MH 3216	N1	TPTE 33-512/79
83	1	-	obvod int. D5A UCY 74 153N	N1
84	1	-	obvod int. D6A UCY 74 153N	N1
85	1	-	obvod int. D5B UCY 74 153N	N1
86	1	-	obvod int. D6B UCY 74 153N	N1
87	1	-	obvod int. D7A MH 7493A	N1	TPTE 33-269/77
88	1	-	obvod int. D7B MH 7493A	N1	TPTE 33-269/77
89	1	-	obvod int. D8A UCY 7486N	N1	TWT-75/CEMI/B-34
90	1	-	obvod int. DIB MH 7400	N1	TPF 03-6553-71
91	1	-	obvod int. D2B MH 74 164	N1	TPTE 33-274/77
92	1	-	obvod int. D3B MH 7454	N1	TPTE 33-240/76
93	1	-	obvod int. D9C UCY 74 132N	N1
94	1	-	obvod int. C1C MHB 4116	N1	TPTE 33-660/80
95	1	-	obvod int. D2C MHB 4116	N1	TPTE 33-660/80
96	1	-	obvod int. D3C MHB 4116	N1	TPTE 33-660/30
97	1	-	obvod int. D4C MHB 4116	N1	TPTE 33-660/80
93	1	-	obvod int. D5C MHB 4116	N1	TPTE 33-660/80
99	1	-	obvod int. D6C MHB 4116	N1	TPTE 33-660/80
100	1	-	obvod int. D7C MHB 4116	N1	TPTE 33-660/80
101	1	-	obvod int. D8C MHB 4116	N1	TPTE 33-660/80
102	1	-	obvod int. D1D MHB 4116	N1	TPTE 33-660/80
103	1	-	obvod int. D2D MHB 4116	N1	TPTE 33-660/80
104	1	-	obvod int. D3D MHB 4116	N1	TPTE 33-660/80
105	1	-	obvod int. D4D MHB 4116	N1	TPTE 33-660/80
106	1	-	obvod int. D5D MHB 4116	N1	TPTE 33-660/80
107	1	-	obvod int. D6D MHB 4116	N1	TPTE 33-660/80
108	1	-	obvod int. D7D MHB 4116	N1	TPTE 33-660/80
109	1	-	obvod int. D8D MHB 4116	N1	TPTE 33-660/80
110	1	-	obvod int. D1E MHB 4116	N1	TPTE 33-660/80
111	1	-	obvod int. D2E MHB 4116	N1	TPTE 33-660/80
112	1	-	obvod int. D3E MHB 4116	N1	TPTE 33-660/80
113	1	-	obvod int. D4E MHB 4116	N1	TPTE 33-660/80
114	1	-	obvod int. D5E MHB 4116	N1	TPTE 33-660/80
115	1	-	obvod int. D6E MHB 4116	N1	TPTE 33-660/80
116	1	-	obvod int. D7E MHB 4116	N1	TPTE 33-660/80
117	1	-	obvod int. D8E MHB 4116	N1	TPTE 33-660/80





PŘÍL. IV.

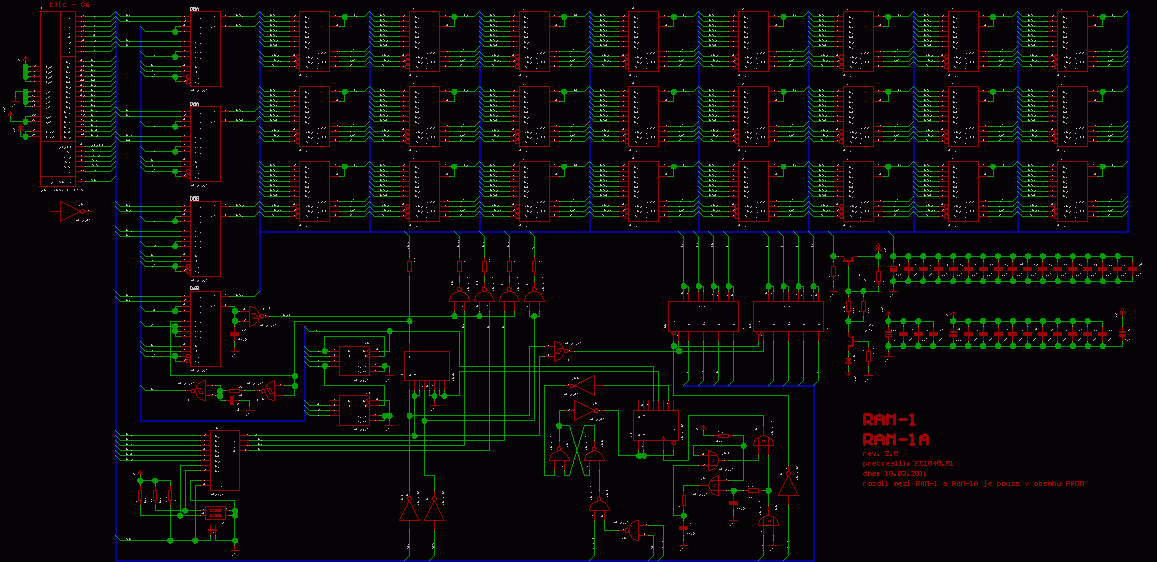

Schéma zapojení RAM-1 a černobílá verze ZDE.



VERZE PROPOJKY
       S1  S2
 16K   S   S
 32K   R   S
 48K   S   R
 40K   R   R





PŘÍL. V.

Tabulka PROM /D1A/ na desce RAM-1 /základní provedeni (48K)

-----------------------------------------------------
S1  S2  A15 A14 A13 šp.9 šp.10 ap.11 šp.12   kapacita
 H   G    F   E   D  CA1   CA2   CA0   SEL   paměti
                      Y4    Y3    Y2    Y1
-----------------------------------------------------
 1   1   0   0   0                      0
 1   1   0   0   1                      0
 1   1   0   1   0                1     1       16K
 1   1   0   1   1                1     1
 1   1   1   0   0    1                 0
 1   1   1   0   1    1                 0
 1   1   1   1   0          1           0
 1   1   1   1   1          1           0
-----------------------------------------------------
 0   1   0   0   0                      0
 0   1   0   0   1                      0
 0   1   0   1   0                1     1
 0   1   0   1   1                1     1       32K
 0   1   1   0   0   1                  1
 0   1   1   0   1   1                  1
 0   1   1   1   0          1           0
 0   1   1   1   1          1           0
-----------------------------------------------------
 1   0   0   0   0                      0
 1   0   0   0   1                      0
 1   0   0   1   0                1     1
 1   0   0   1   1                1     1       48K
 1   0   1   0   0   1                  1
 1   0   1   0   1   1                  1
 1   0   1   1   0          1           1
 1   0   1   1   1          1           1
-----------------------------------------------------
 0   0   0   0   0                      0
 0   0   0   0   1                      0
 0   0   0   1   0                1     1
 0   0   0   1   1                1     1       40K
 0   0   1   0   0   1                  1
 0   0   1   0   1   1                  1
 0   0   1   1   0          1           1
 0   0   1   1   1          1           0
-----------------------------------------------------
                                    vždy 8 adres PROM

obsah PROM 74S287 D1A (A1) (INTELHEX)

:20000000F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3B0
:20002000F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F4F4F4F4F4F4F4F4F4F4F4F4F4F4F4F400
:20004000F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F370
:20006000F9F9F9F9F9F9F9F9F9F9F9F9F9F9F9F9F4F4F4F4F4F4F4F4F4F4F4F4F4F4F4F4B0
:20008000F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F330
:2000A000F9F9F9F9F9F9F9F9F9F9F9F9F9F9F9F9F5F5F5F5F5F5F5F5F5F5F5F5F5F5F5F560
:2000C000F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F0
:2000E000F9F9F9F9F9F9F9F9F9F9F9F9F9F9F9F9F5F5F5F5F5F5F5F5F4F4F4F4F4F4F4F428
:00000001FF





POZNÁMKY

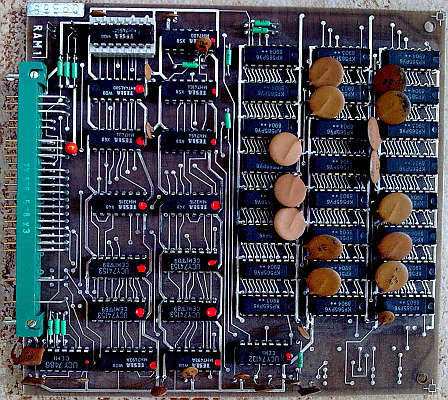

RAM-1/16K

S1	S2	rozsah adr.	kapacita RAM
0	0	C000 - E7FF
		F000 - FFFF	14K paměti RAM
0	1	C000 - FFFF	16K paměti RAM
1	1	C000 - E7FF	10K paměti RAM
1	0	0000 - BFFF	48K paměti RAM	???? na desce je jen 16KB RAM

1	- spojeno (L)
0	- rozpojeno (H)




obsah PROM 74s287 D1A (A1) (INTELHEX)

:20000000F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0E0
:20002000F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F3F3F3F3F3F3F3F3F3F3F0F0F0F0F0F0A2
:20004000F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0A0
:20006000F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F350
:20008000F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F9F9F9F9F9F9F9F9F9F9F9F9F9F9F9F9A0
:2000A000F5F5F5F5F5F5F5F5F5F5F5F5F5F5F5F5F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0
:2000C000F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F020
:2000E000F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F3F3F3F3F3F3F3F3F3F3F0F0F3F3F3F3D6
:00000001FF

RAM-1(A) umožňuje spolupráci se signálem MAP1 za předpokladu výměny PROM 74s287 za PROM 74s571 (s odpovídajícim obsahem) a přerušení propojky A-B

Obsah:

1. Úvod
2. Technické parametry
3. Instalace
4. Popis funkce
5. Programování
6. Testování

Přílohy:

1. Mechanická sestava
2. Zapojení konektoru X1
3. Rozpiska
4. Schéma zapojení
5. Tabulka naprogramování PROM
