DPB-1



Deska DPB-1 je součásti jednotky JPN-1. Součástí jednotky JPN-1 je DPB-1, IOB-1, ZDP-1 a ZDR-1A.

Popis desky je z dokumentace jednotky JPN-1.



OBSAH

  1. Úvod
  2. Technické parametry
  3. Popis funkce

PŘÍLOHY:

  1. Význam propojek na desce DPB-1
  2. Obsah dekodéru adresy desky DPB-1
  3. Tabulka zapojení konektoru X1
  4. Tabulka zapojení konektoru X2
  5. Rozpiska součástí desky DPB-1
  6. Výkres osazení desky DPB-1
  7. Elektrické schéma desky DPB-1


  1. ÚVOD

  2. Deska propojení sběrnic DPB-1 umožňuje připojit k základní sestavě mikropočítače SAPI-1 /jednotka JZS-1, JZS-1A/ jednu jednotku JPN-1 a po doplnění obvody podle schématu až 14 jednotek systému vstupů a výstupů JVV-1.

    Deska DPB-1 je realizovaná oboustrannou deskou PS formátu 140 x 150 mm, je opatřená dvěma FRB konektory. 62-pólový konektor slouží pro připojení desky do některého z konektorů X2 až X8 sběrnice ARB-1 jednotky JZS-1 /JZS-1A/. 30-pólový konektor je určen pro připojení kabelu KB-22 /propojení s deskou ZDP-1/


  3. TECHNICKÉ PARAMETRY

  4. Napájecí napětí+ 5 V ± 0,25 V

    Odběr proudutyp. 0,4 A
    max. 0,7 A

    Zátěže sběrnice ARB-1
    D0 až D7... 0,5 mA
    A0 až A3... 0,5 mA
    A4 až A7... 0,75 mA
    A8 až A11... 1,5 mA
    A12 až A15... 0,25 mA
    M1... 0,25 mA
    MR, MW, Φ2... 0,5 mA
    STSTB, INTA... 0,75 mA
    RES... 1,5 mA

    Počet připojitelných jednotek   1 x JPN-1
    14 x JVV-1 /po dosazení podle schématu/

    Adresace deskyMR/MW, adresa F000H až FFFFH

    Rozměry desky140 x 150 mm

    Hmotnost desky100 g


  5. POPIS FUNKCE

  6. Deska propojení sběrnic DPB-1 obsahuje dekodér adresy, obousměrné datové zesilovače a logiku řídicích signálů.

    Dekodér adresy je tvořen pamětí PROM D2B a hradlem D3A/6. Deska je adresovaná jako paměť v rozsahu F000H až FFFFH. Tato oblast je rozdělena na 16 stránek po 256 bajtech, z nichž 14 je využito pro adresování jednotek JVV-1, 1 pro adresování jednotky JPN-1 a 1 pro obsluhu desky RDV-1 /řídicí deska systému JVV-1/. Paměť PROM generuje signály SELI/O pro výběr jednotky JPN-1, SELV/V pro výběr jednotky JVV-1, INH pro obsluhu přerušovacího systému jednotek JVV-1 a WAIT pro zařazení čekacího stavu do cyklu čtení/zápisu při obsluze pomalejších desek systému JVV-1. Standardní obsah paměti PROM je uveden v příloze II. Změnou tohoto obsahu je možno změnit rozmístění jednotek JPN-1 a JVV-1 v adresovém prostoru.

    Logika řídicích signálů:
    Hradla D1B/1, D1B/13 transformují signály MR a MW na signály RD a WR pro jednotku JVV-1 za předpokladu, že je tato jednotka vybrána signálem SELV/V = 0. Hradla D2A/6, D2A/8 obdobným způsobem transformují signály MR, MW na RD, WR pro jednotku JPN-1. Vkládání čekacích stavů do cyklu čtení/zápisu zajišťuje klopný obvod D4A/6, který přejde do stavu "1" na dobu jedné periody hodin Φ2, je-li adresována jednotka, pro kterou paměť D2B generuje signál WAIT. Vkládání čekacích stavů je možno zrušit rozpojením propojky 1-2.

    Signály sběrnice ARB-1 jsou zesilovány obvody MHB 8286 /D1C, D1D, D2C/ pro JPN-1 a MHB 8287 /D2D, D3C, D4C/ pro JVV-1 - tyto signály jsou invertovány. Směr přenosu datových zesilovačů je řízen příslušným signálem čtení RD, pro jednotku JPN-1 navíc ještě signálem INTA /pro čtení instrukce přerušení/. K jednotce JVV-1 se přivádí 12 adresových vodičů A0A11, které adresují jednotlivé bity vstup/výstupního systému podle následujícího schématu:

    A11   A10   A9   A8   A7   A6   A5   A4   A3   A2   A1   A0
    \________  _______/   \____  ____/   \_  __/   \____  ____/
             \/                \/          \/           \/
      číslo jednotky      pozice desky adresa por-  pořadí bitu
                           v jednotce  tu na desce    v portu


    Pro řízení systému JVV-1 jsou vyvedeny signály čtení RD zápisu MW, nulování RES a signál INH. Tento signál ve stavu L přepíná adresaci jednotky z adresových vodičů A11, A10, A9, A8 na A3, A2, A1, A0 a umožňuje číst do procesoru stavové slovo požadavku na přerušení RI0 až RI7 právě adresované jednotky a nulovat tyto požadavky zápisem na danou adresu /viz příloha II jednotky JPN-1/. Jednotky JVV-1 vysílají k desce DPB-1 signál požadavku na obsluhu SRQ, který muže být přiveden buď přímo na sběrnici ARB-1 jako signál žádosti o přerušení INT1, nebo k řadiči přerušení na desce ZDP-1, je-li v systému použita jednotka JPN-1. Způsob ošetření signálu SRQ se volí spojkou 3-4.

    K jednotce JPN-1 je přivedeno pouze nižších 8 bitů 16-bitové adresové sběrnice mikroprocesoru 8080A. Vyšších 8 bitů je využito na desce DPB-1 k adresaci jednotky. Adresa desek, umístěných v jednotce JPN-1 se tedy transformuje takto:

    vyšší bajt        FFH        A8H     8-bitová adresa
    adresy JPN-1       |__  ______|      portu na desce
                         |\/|
                         FFA8H-----------výsledné adresa portu
                          |              /adresuje se jako
    standardní provedení--+               paměťové místo/

    lze změnit změnou obsahu
    PROM D2B


    Popsaná transformace adresy umožňuje použít v systému více desek se stejnou adresou a zefektivnit jejich obsluhu, neboť instrukce pracující s pamětí jsou výkonnější než instrukce vstupu a výstupu.

    Z řídicích signálů je pro jednotku JPN-1 použito signálů RD, WR /čtení, zápis/, Φ2 /hodiny/, STSTB, M1 /synchronizační signály strojních cyklů procesoru/, RES /nulování/ a INTA /čtení instrukce přerušení/. Jednotka JPN-1 vysílá k procesoru signály RDY /synchronizace procesoru s pomalými periferiemi/, INT /požadavek na přerušení/ a RTL /požadavek na reset systému/. Tyto signály jsou na desce DPB-1 zesíleny budiči D1A.



  1. PŘÍLOHA: VÝZNAM PROPOJEK NA DESCE DPB-1

  2.    Propojka   spojenorozpojeno
    1-2generuje signál RDY
    při adresaci JVV-1
    signál RDY blokován
    3-4přivádí signál SRQ
    na sběrnici ARB-1
    signál SRQ veden
    přes desku ZDP-1

    Pozn.: Dodávané zapojení je silné vytaženo


  3. PŘÍLOHA: OBSAH DEKODÉRU ADRESY DESKY DPB-1

  4. adresa /hex./   Y4   Y3   Y2   Y1
    00 až DF1000
    E01001
    E1 až EF1110
    F0 až FF0110

    Pozn.: Uvedené adresy představují hexadecimální vyjádření vstupního slova paměti PROM v pořadí bitů HGFEDCBA.

    Obsah PROM (INTELHEX)

    :20000000F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8E0
    :20002000F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8C0
    :20004000F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8A0
    :20006000F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F880
    :20008000F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F860
    :2000A000F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F840
    :2000C000F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F8F820
    :2000E000F9FEFEFEFEFEFEFEFEFEFEFEFEFEFEFEF6F6F6F6F6F6F6F6F6F6F6F6F6F6F6F6C5
    :00000001FF


    Přiřazení vstupů paměti PROM vodičům adresové sběrnice:

    vstupHGFEDCBA
    číslo vývodu   151234765
    adres. bitA11   A10   A9   A8   A7   A6   A5   A4


    Výstupní signály paměti PROM:

    výstupY4Y3Y2Y1
    číslo vývodu   9101112
    signálSELI/O   SELV/V   WAIT   INH


  5. PŘÍLOHA: TABULKA ZAPOJENÍ KONEKTORU X1

  6. Deska: DPB-1    Konektor: X1    Klíč: C6    Typ: TY 517 6211
    Protikus: sběrnice ARB-1 X2 až X8 /JZS-1/    typ: TX 525 6212

    č.signál   význam   typ   č.signál   význam   typ
    1RTLtlačítko RESET   OUT2
    3RDYsignál READYOUT4STSTB   vzorek statusuINP
    56M1příznak cyklu M1   INP
    78RESnulováníINP
    9MRčteníINP10
    11MWzápisINP12
    1314
    15+5VnapájeníNAP16+5VnapájeníNAP
    17+5VnapájeníNAP18+5VnapájeníNAP
    190VzemNAP200VzemNAP
    2122
    23A9adresaINP24A15adresaINP
    25A11adresaINP26A14adresaINP
    27A13adresaINP26A12adresaINP
    29A10adresaINP30A8adresaINP
    31D4dataI/O32D3dataI/O
    33D6dataI/O34D5dataI/O
    35D2dataI/O36D7dataI/O
    37D0dataI/O38D1dataI/O
    39A1adresaINP40A0adresaINP
    41A3adresaINP42A2adresaINP
    43A5adresaINP44A4adresaINP
    45A7adresaINP46A6adresaINP
    4748
    4950
    5152
    5354
    5556
    5758
    59   60Φ2hodiny Φ2INP
    61INTApotvrzení přer.INP62INT0žádost o prer. 0OUT
    Typ signálu:   INPvstupní
    OUTvýstupní
    I/Oobousměrný
    NAP   napájeni


  7. PŘÍLOHA: TABULKA ZAPOJENÍ KONEKTORU X2

  8. deska: DPB-1    Konektor: X2    Klíč: C3    typ: TY 513 3011
    protikus: propojovací kabel KB-22 /X1,X2/    typ: TX 514 3043

    č.signál   význam   typ   č.signál   význam   typ
    10VzemNAP20VzemNAP
    3A6adresaOUT4A5adresaOUT
    5A7adresaOUT6A4adresaOUT
    7A2adresaOUT8A3adresaOUT
    9A0adresaOUT10A1adresaOUT
    11D1dataI/O12D7dataI/O
    13D2dataI/O14D5dataI/O
    15D6dataI/O16D4dataI/O
    17D3dataI/O18D0dataI/O
    19STSTB   vzorek statusu   OUT20M1příznak cyklu M1OUT
    21RESnulováníOUT22RDčteníOUT
    23WRzápisOUT24   Φ2hodiny Φ2OUT
    25INTApotvrzení přer.OUT26VVSINT   přerušení z JVV-1   OUT
    27   RDYsignál READYINP28INT0žádost o přer.INP
    290VzemNAP30RTLtlačítko RESETINP
    Typ signálu:   INPvstupní
    OUTvýstupní
    I/Oobousměrný
    NAP   napájeni


  9. PŘÍLOHA: ROZPISKA SOUČÁSTÍ DESKY DPB-1

  10. ks   označení součásti   označení polohynázev součásti
    Konstrukční materiál
    16XB 005 30deska PS oboustranná
    1TX 782 2171objímka pro IO - 16 pin
    16XA 276 08podložka pod objímku
    1TY 517 6211X1vidlice FRB 62-pólová
    1TY 513 3011X2vidlice FRB 30-pólová
    Pasivní prvky
    3TR 191 560RKR6 až R8odpor 0,25 W, tolerance 10%
    1TR 191 1K0KR15odpor 0,25 W, tolerance 10%
    5TR 191 4K7KR1 až R3, R5,R9   odpor 0,25 W, tolerance 10%
    4TR 191 10KKR10 až R13odpor 0,25 W, tolerance 10%
    8TK 782 22nC1 až C8keramický kondenzátor /32V=/
    2TE 131 6u8C9,C10elektrolytický kond. /12,5V=/
    Integrované obvody
    1UCY 7407D1A6 x budič s otevř. kolektorem
    1K 555 LI1D3B4 x AND
    1K 555 LA1D3A2 x čtyřvstupový NAND
    1K 555 LL1D2A4 x dvouvstupový OR
    1MH 74S287D2Bpaměť PROM
    3MHB 8286D1C,D2C,D1Dosmibitový přijímač/vysílač

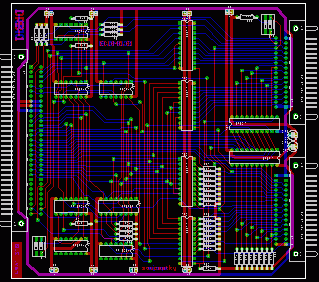

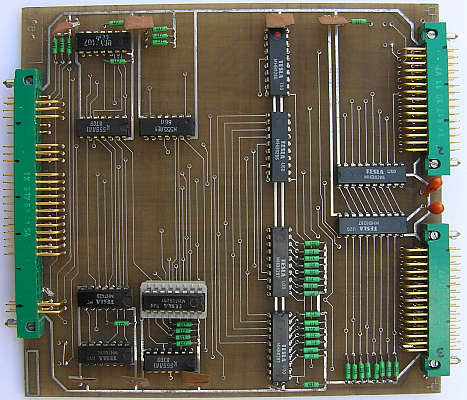

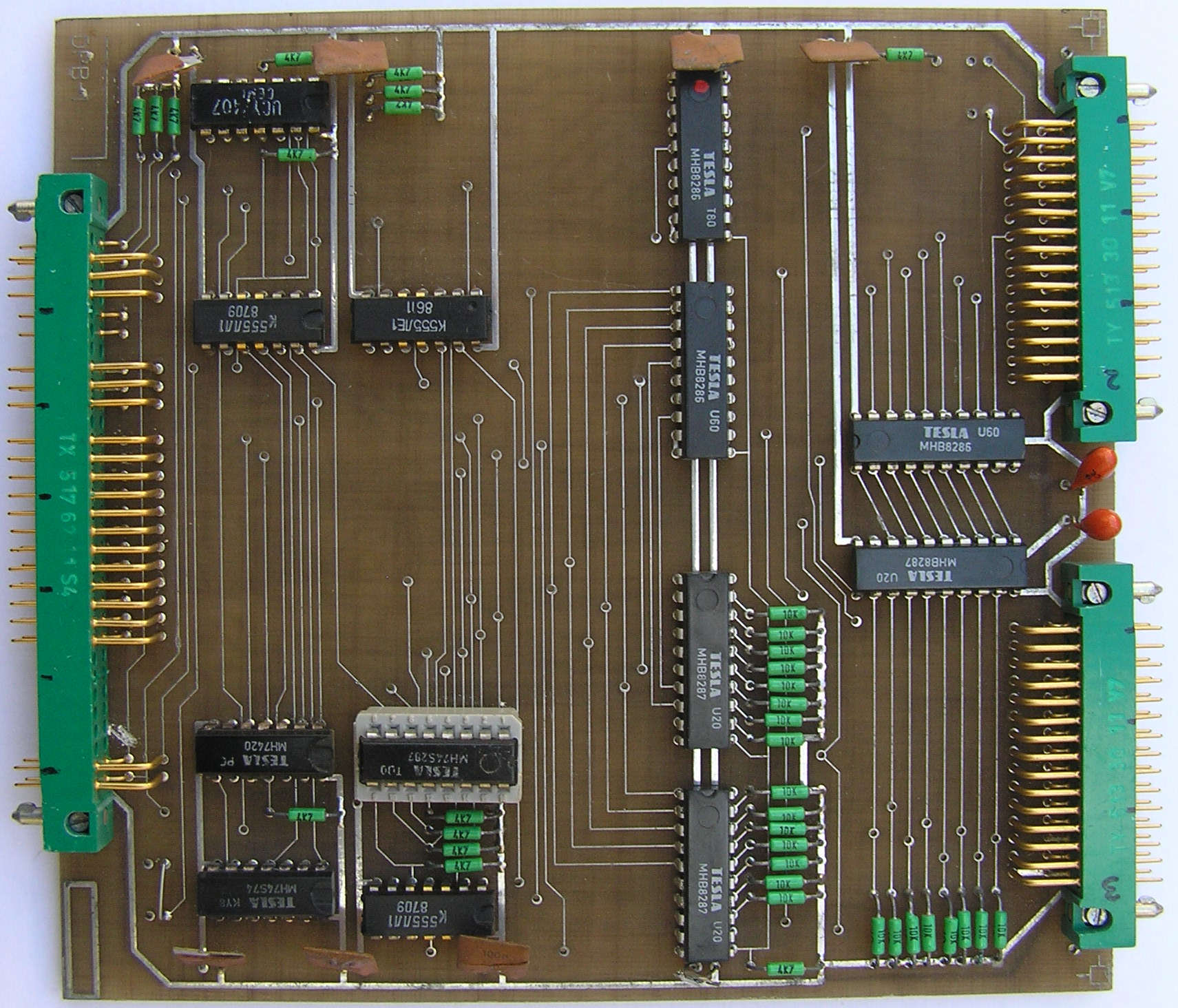

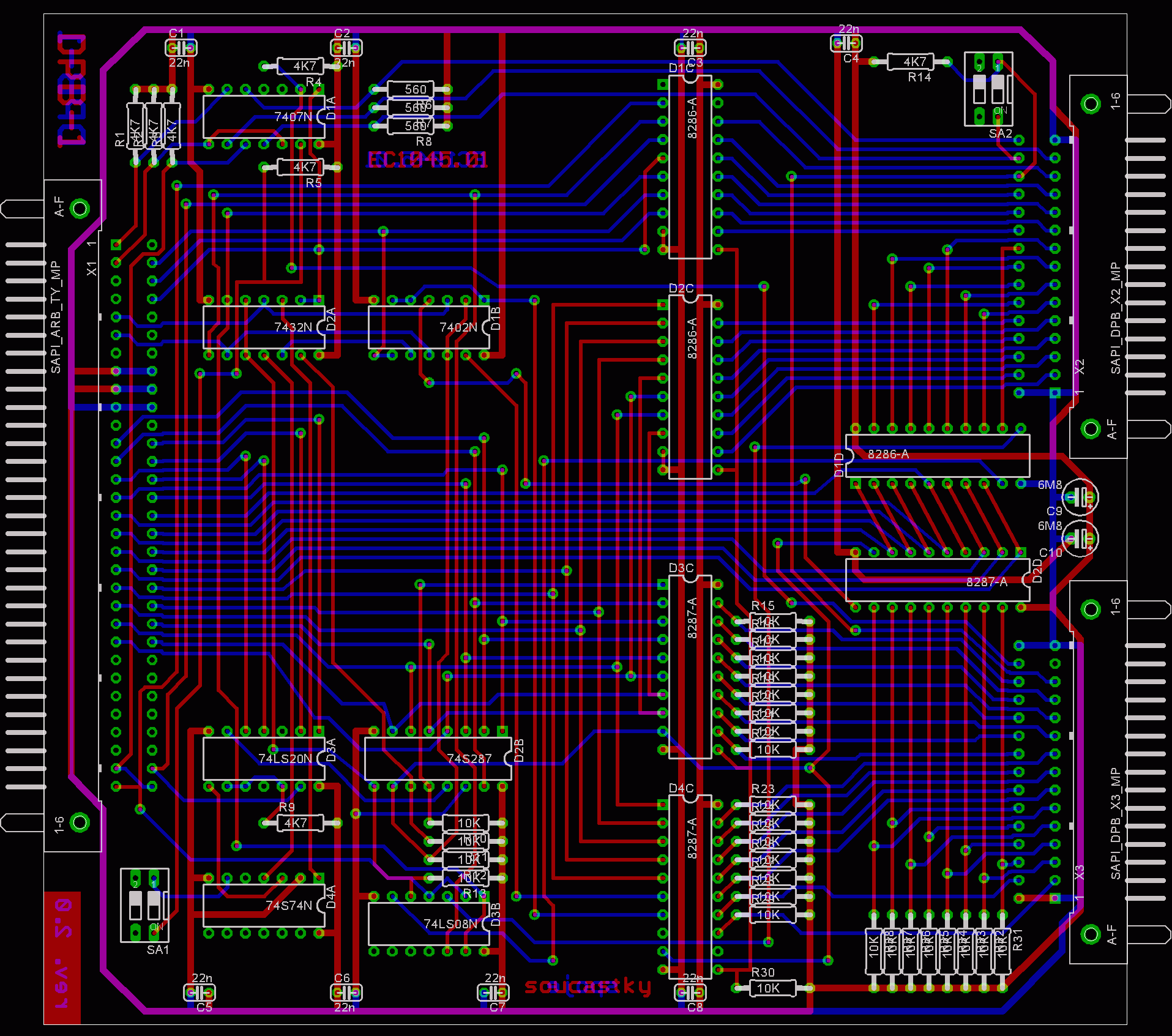

  11. PŘÍLOHA: VÝKRES OSAZENÍ DESKY DPB-1


  12. VÝKRES OSAZENÍ DESKY DPB-1

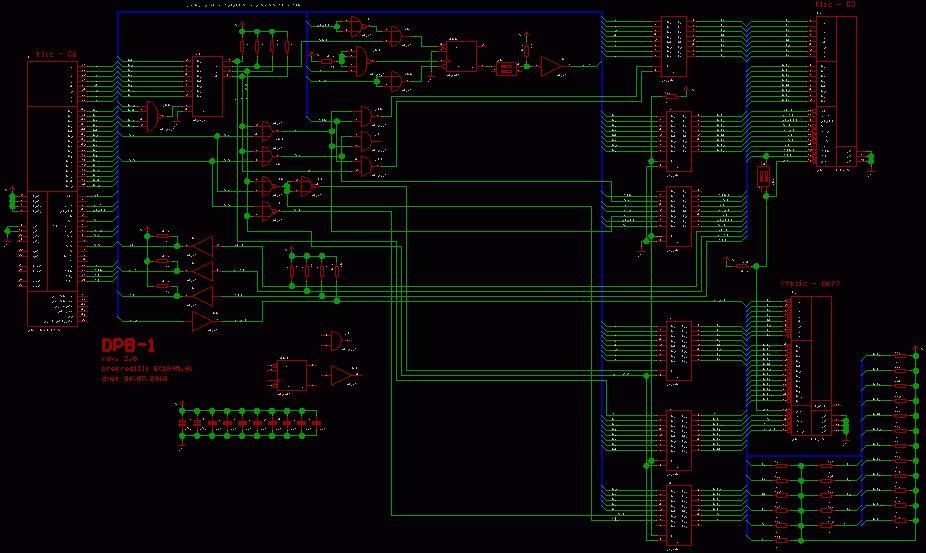

  13. PŘÍLOHA: ELEKTRICKÉ SCHÉMA DESKY DPB-1


  14. ELEKTRICKÉ SCHÉMA DESKY DPB-1 a černobílá verze ZDE.
