OCR dokumentace SYSTÉMOVÉ PARAMETRY ZPS-8

Mikropočítačový soubor

SAPI-1.5

SYSTÉMOVÉ PARAMETRY

uživatelská dokumentace

6XV 123 46

TESLA
LIBEREC

Obsah:

Charakteristika systému
Klíčové systémové parametry

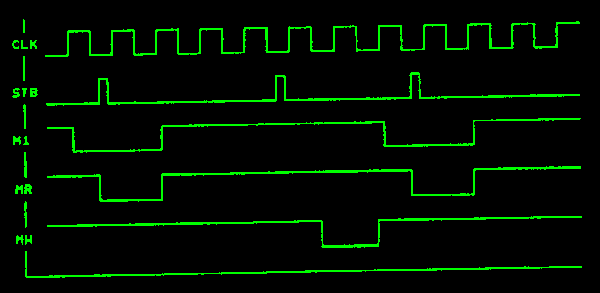

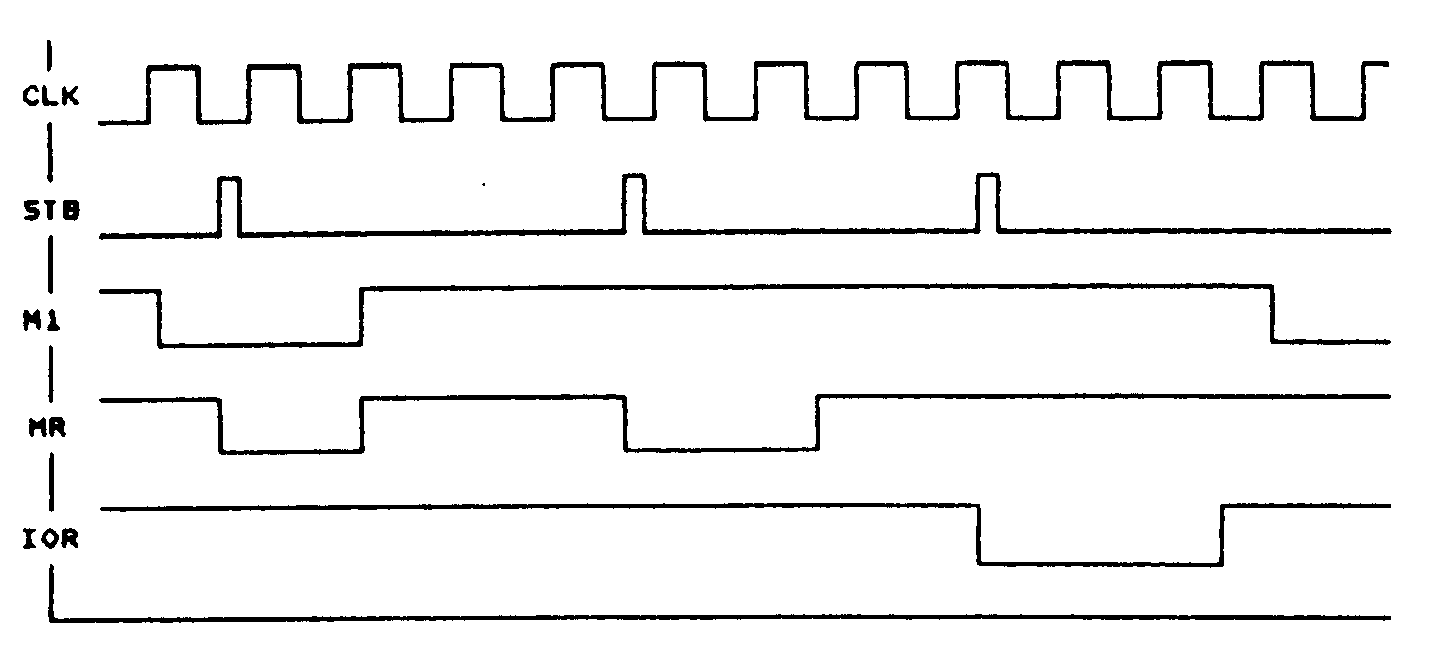

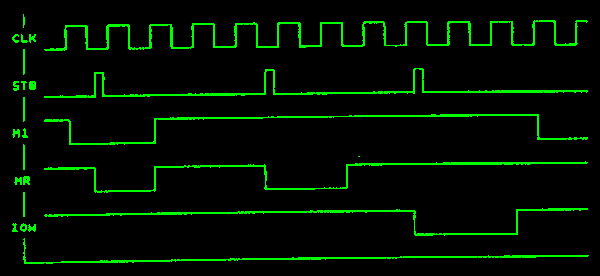

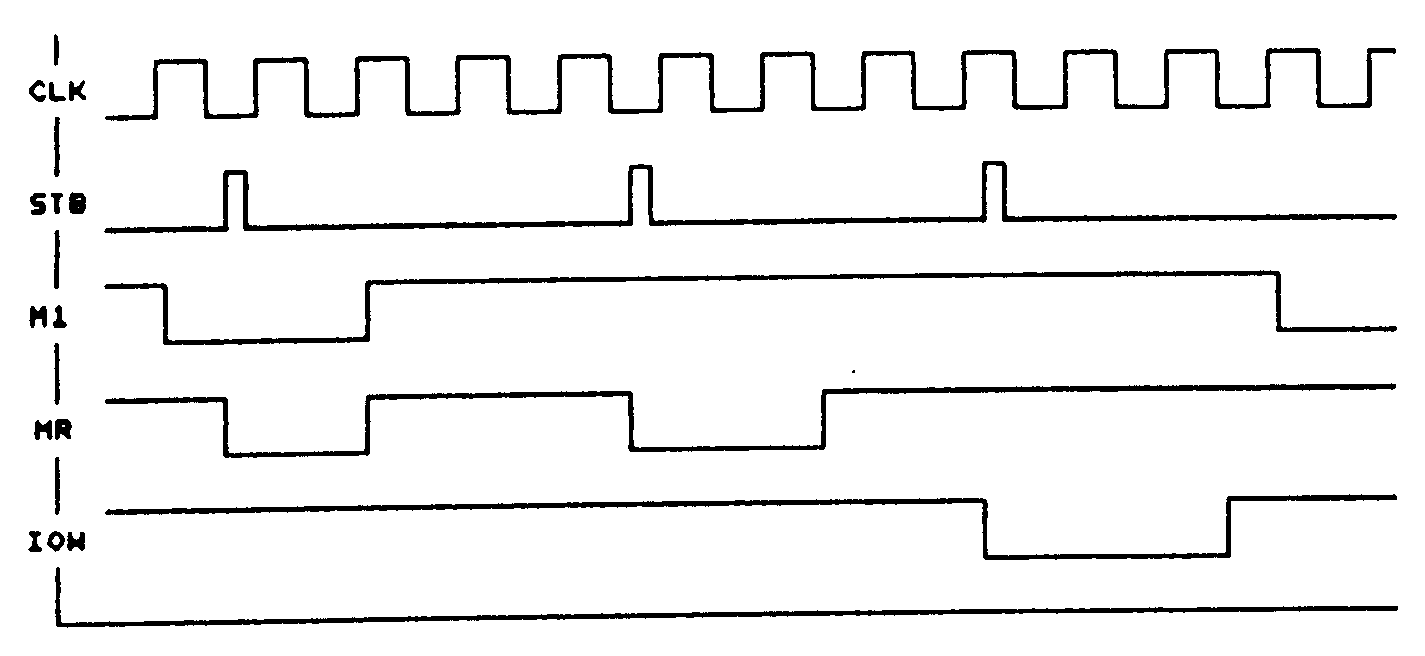

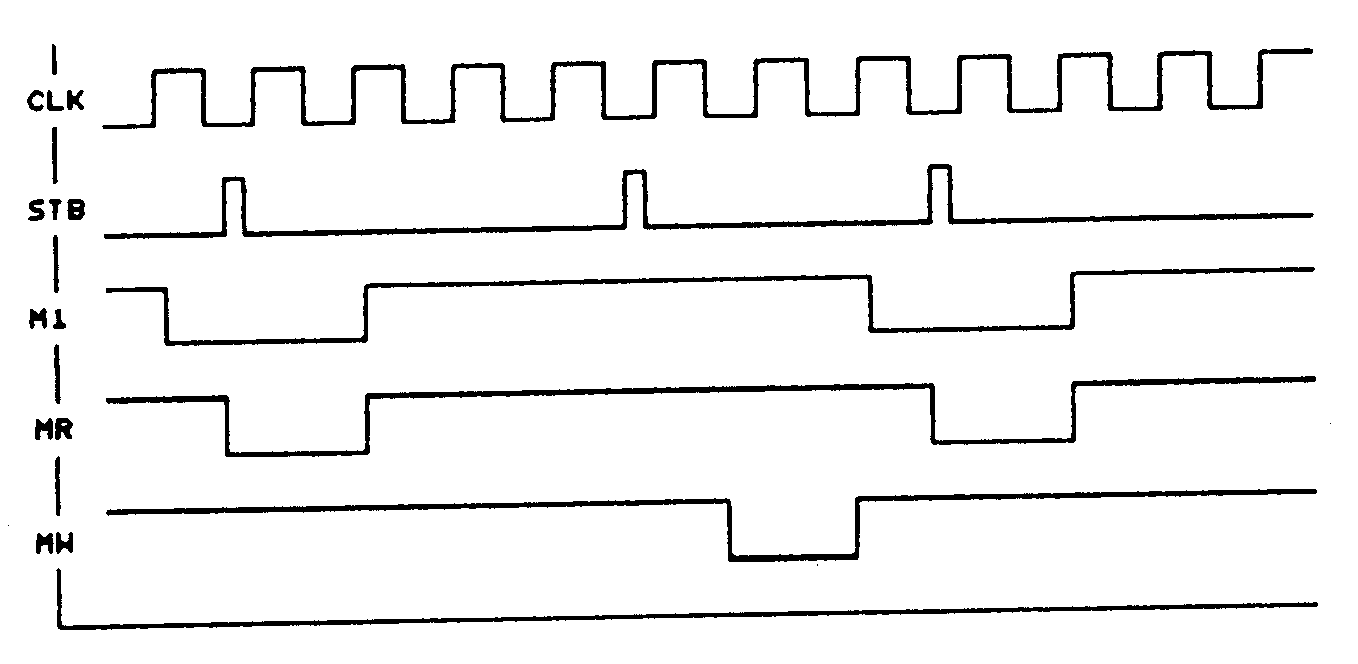

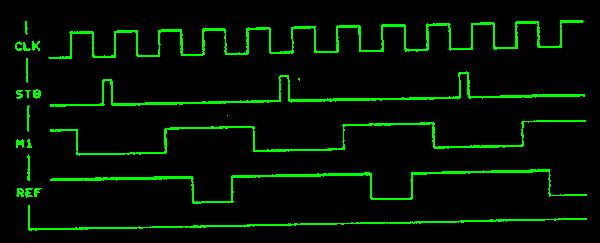

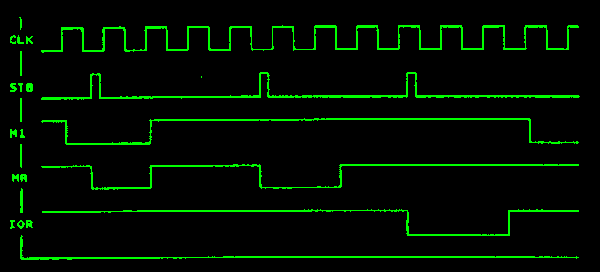

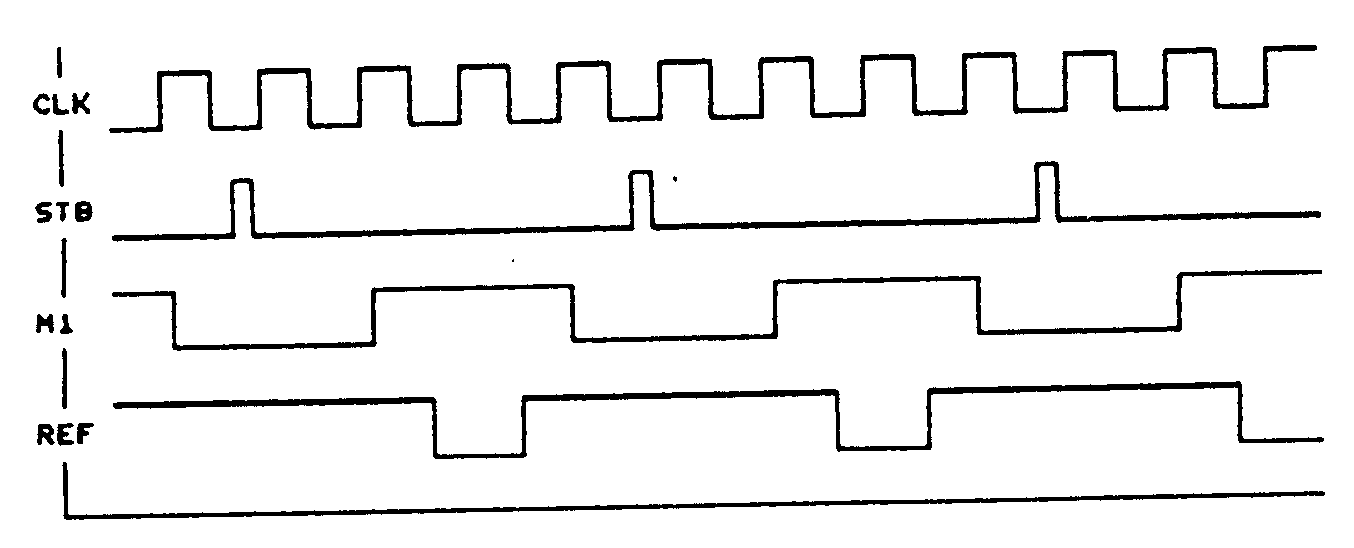

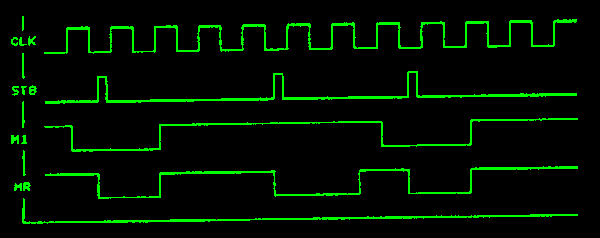

Časování základních operací

Charakteristika systému

Mikropočítačový soubor SAPI-1.5 je souhrn stavebnicových prvků pro vytváření malých řídících systémů s osmibitovými mikroprocesory. Určujícími parametry tohoto souboru jsou:

modulární výstavba ze vzájemně slučitelných části
sběrnice SAPI-1

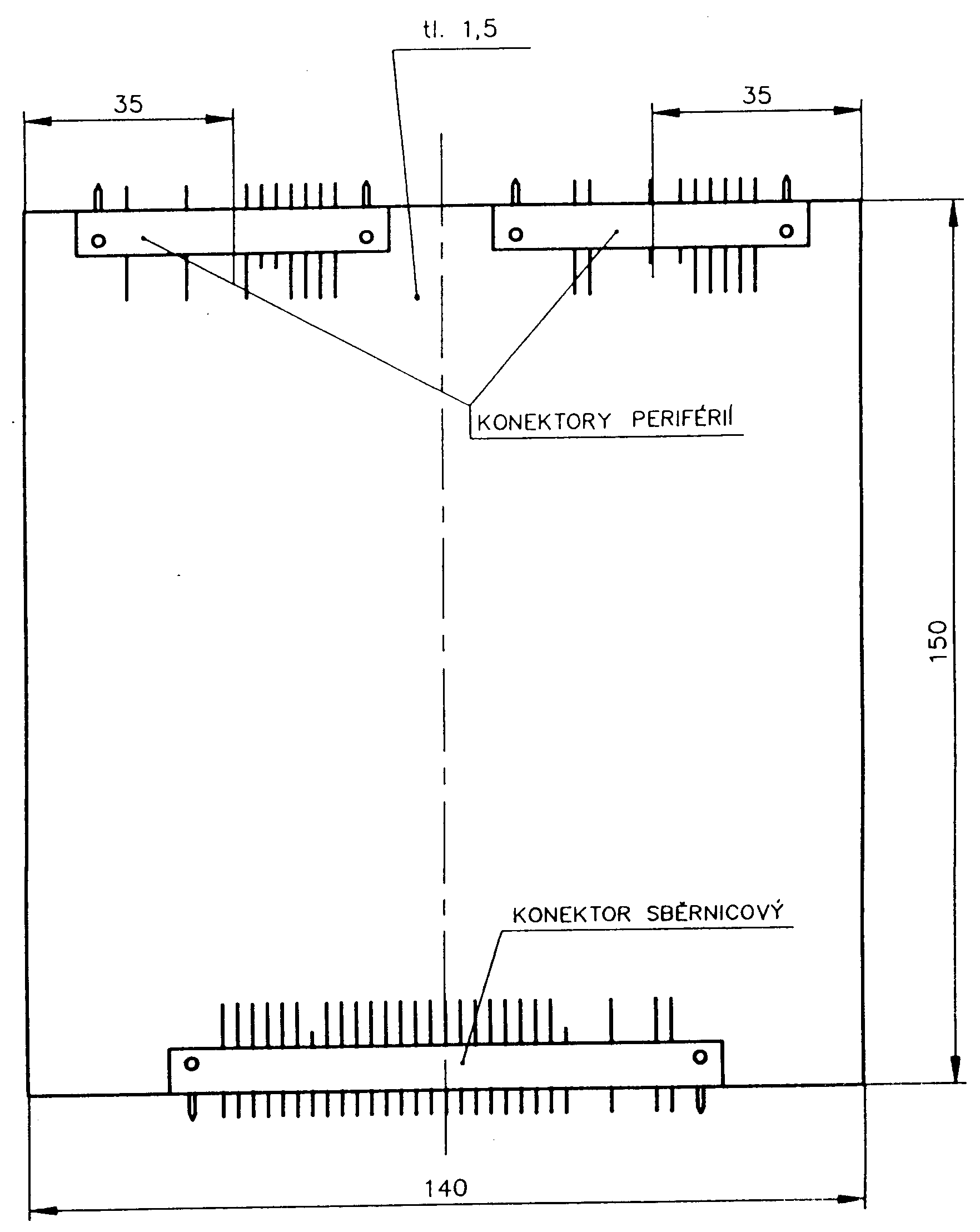

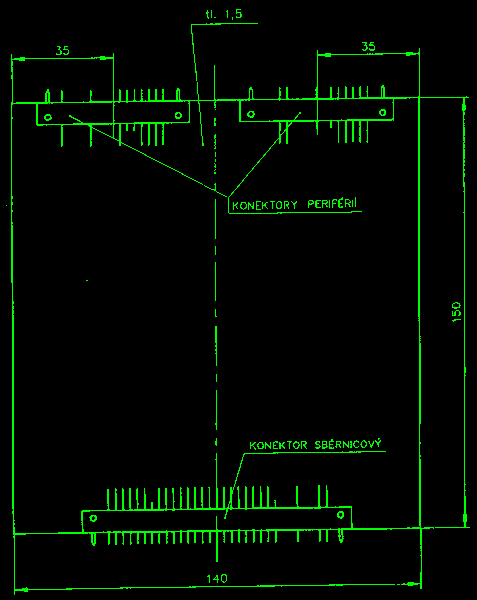

formát desek 140x150mm
použití nepřímých konektorů typu FRB

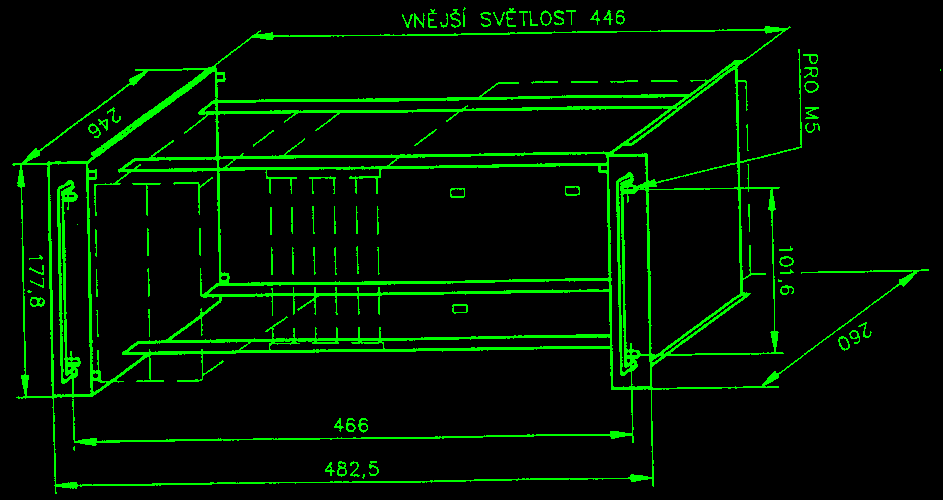

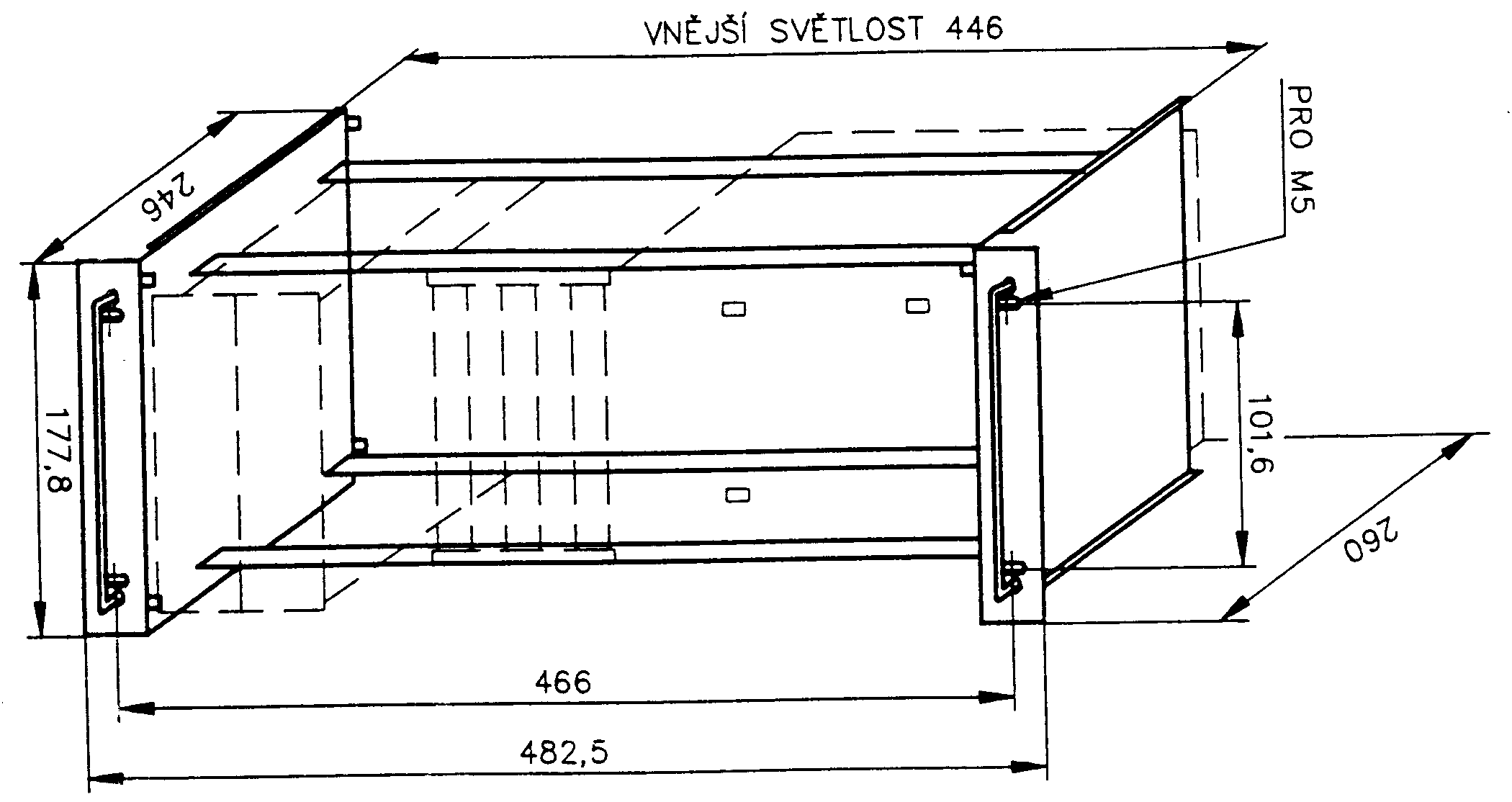

rozměry sestav odpovídající ČSN 18 8011

Sortiment jednotlivých prvků souboru je možné rozdělit do následujících skupin:

1)	základní elektronické systémové prvky
	- napájecí zdroj
	- systémová sběrnice
	- desky řídícího mikropočítače
	- desky styku se systémovými periferními zařízeními

2)	základní mechanické systémové prvky
	- rám
	- kryt

3)	základní příslušenství
	- kabely
	- upevňovací prvky
	- ostatní

4)	rozšiřující elektronické prvky
	- desky styku s řízeným zařízením standardní -vyráběné ve s.p. TESLA LIBEREC
	- desky styku s řízeným zařízením hromadně vyráběné jinými organizacemi
	- ostatní desky vyráběné uživatelem

Z těchto jednotlivých prvků je možné v rámci požadavků uživatele a technických možností dílů skládat sestavy s konkrétním určením. Sestavy splňující obecné požadavky širšího okruhu odběratelů jsou kompletovány pod označením ZPS a pořadovým číslem, podle dodávané konfigurace.

Seznam základních prvků mikropočítačového souboru SAPI-1.5.

ZDR-1A	Napájecí zdroj	6XN 052 63
ZN-210	Modulární napájecí se zálohováním	PSD 006 00

SBI-1	Systémová sběrnice 20 pozic	6XK 199 304
SBK-1	Systémová sběrnice 7 pozic	6XK 199 308

PKT-1	Deska procesoru	6XK 199 243
RSW-1	Deska pamětí dRAM a sériového kanálu	6XK 199 244
MFC-1A	Deska řadiče floppy disků	6XK 199 245
DBS-1A	Deska barevné semigrafiky	6XK 199 246
RTI-1	Deska řadiče přerušení a čas. údaje	6XK 199 304

Klíčové systémové parametry

Signály sběrnice

č.	signál	název	č.	signál	název
1	RTLn	tlačítko RESET	2	HOLDn	žádost o DMA
3	RDY	signál READY	4	STSTB	vzorek statutu
5	HLDAn	potvrzeni pro.DMA	6	M1n	příznak cyklu M1
7	*REFn	obnova obs. dRAM	8	RESn	nulováni
9	MRn	čtení z paměti	10	IORn	čtení z portu
11	MWn	zápis do paměti	12	IOWn	zápis do portu
13	AENn	povolení adres	14	DENn	povolení dat
15	+ 5 V	napájení Ucc	16	+ 5 V	napájení Ucc
17	+ 5 V	napájení Ucc	18	+ 5 V	napájení Ucc
19	GND	zem	20	GND	zem
21	*MAP1	rozšíření adres 1	22	*MAP2	rozšíření adres 2
23	A9	adresový bit 9	24	A15	adresový bit 15
25	A11	adresový bit 11	26	A14	adresový bit 14
27	A13	adresový bit 13	28	A12	adresový bit 12
29	A10	adresový bit 10	30	A8	adresový bit 8
31	D4	datový bit 4	32	D3	datový bit 8
33	D6	datový bit 6	34	D5	datový bit 5
35	D2	datový bit 2	36	D7	datový bit 7
37	D0	datový bit 0	38	D1	datový bit 1
39	A1	adresový bit 1	40	A0	adresový bit 0
41	A3	adresový bit 3	42	A2	adresový bit 2
43	A5	adresový bit 5	44	A4	adresový bit 4
45	A7	adresový bit 7	46	A6	adresový bit 6
47	*S3	rezerva 3	48	*S4	rezerva 4
49	*S5	rezerva 5	50	*S6	rezerva 6
51	+ 12 V	napájení +12 V	52	+ 12 V	napájení +12 V
53	0 V	analogová zem	54	0 V	analogová zem
55	-5 V	napájení -5 V	56	-5 V	napájení -5 V
57	-12 V	napájení -12 V	58	-12 V	napájení -12 V
59	INT1n	žád.o přerušení 1	60	Φ2	hodiny TTL
61	INTAn	potvrz. přerušení	62	INT0n	žád.o přerušení 0
