RSW-1

OCR návodu RSW-1

Mikropočítačový soubor

SAPI-1.5

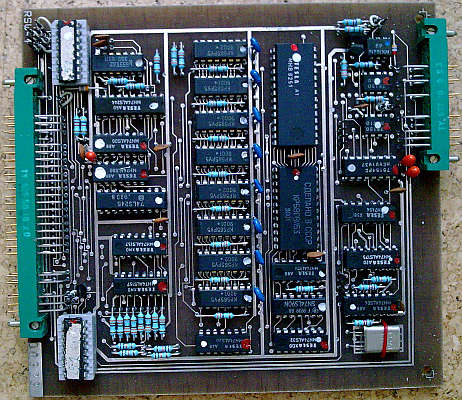

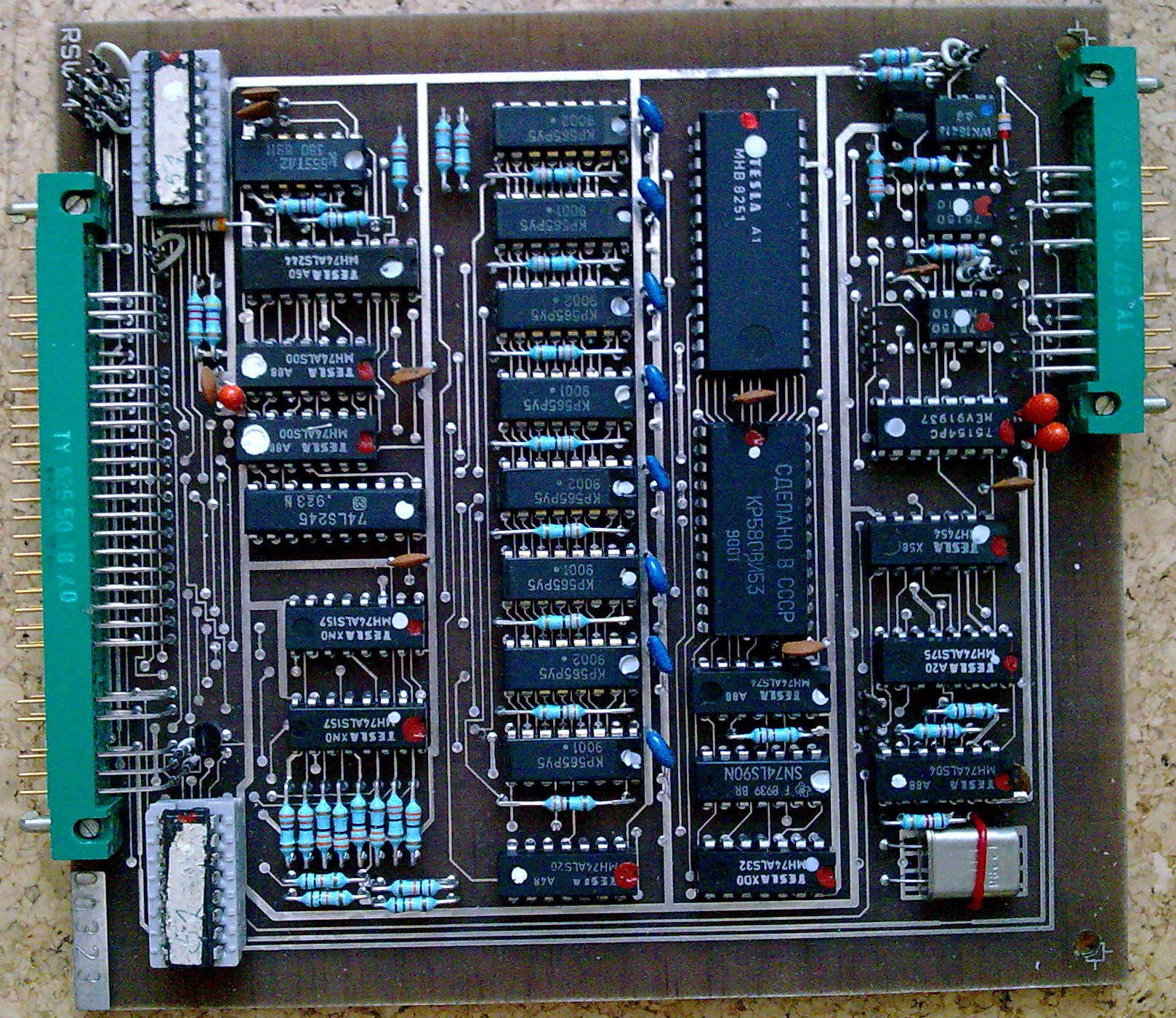

Deska RSW-1

uživatelská dokumentace

6XV 123 43

TESLA
LIBEREC

Obsah:

• Základní údaje
• Blokové schéma
• Technické parametry
• Provozní údaje
• Popis funkce
• Instalace
• Programování
• Zapojení propojek
• Obsah dekodérů adres
• Vstupy a výstupy
• Připojení periferních zařízení

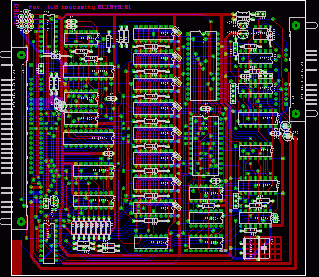

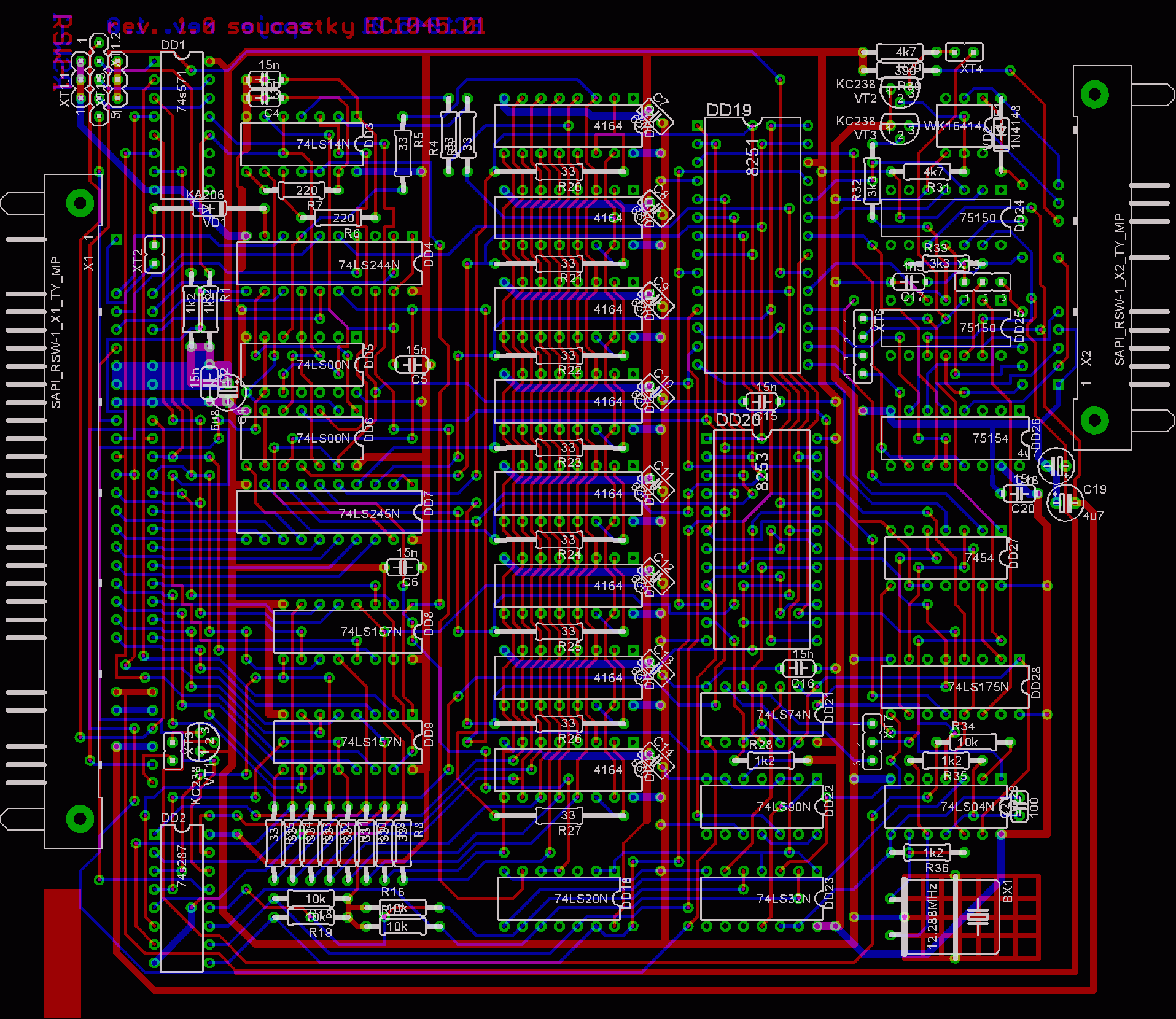

• Rozložení obvodů
• Použité součástky
• Všeobecné údaje
• Provozně technické údaje

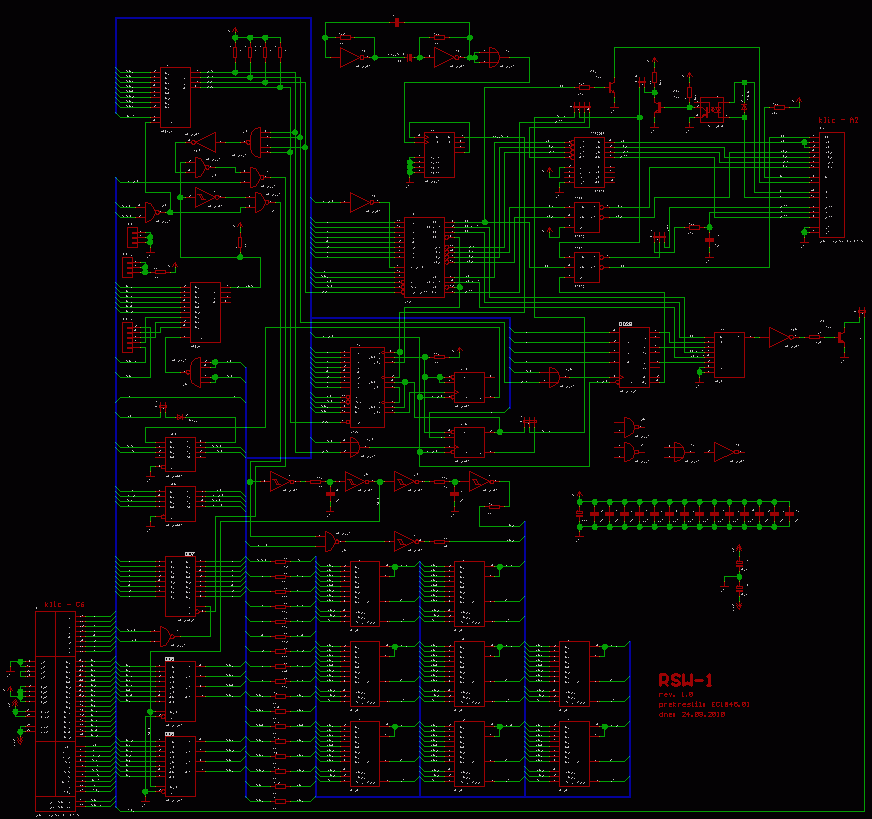

• Schéma zapojení

• Základní údaje

Název :	DESKA RSW-1
Výroba :	TESLA LIBEREC s. p.
	Kateřinská ulice 325
	461 98 LIBEREC
Prodej :	TESLA LIBEREC s. p.
	a
	TESLA ELTOS s. p.
	Dodavatelsko inženýrský závod
	pošta 45, schránka 27
	145 00 PRAHA 4
Servis :	TESLA ELTOS s. p.
	Dodavatelsko inženýrský závod
	Kocínova 136
	397 01 PÍSEK
Technické podmínky :	TESLA LIBEREC s. p.
	TPTE 82-251/89




Deska RSW-1 je prvkem mikropočítačového souboru SAPI-1.5. Sdružuje zapojení operační paměti mikropočítače z dynamických pamětí RAM, rozhraní Sériového kanálu a obvod WATCH DOG pro hlídání správného běhu programu.

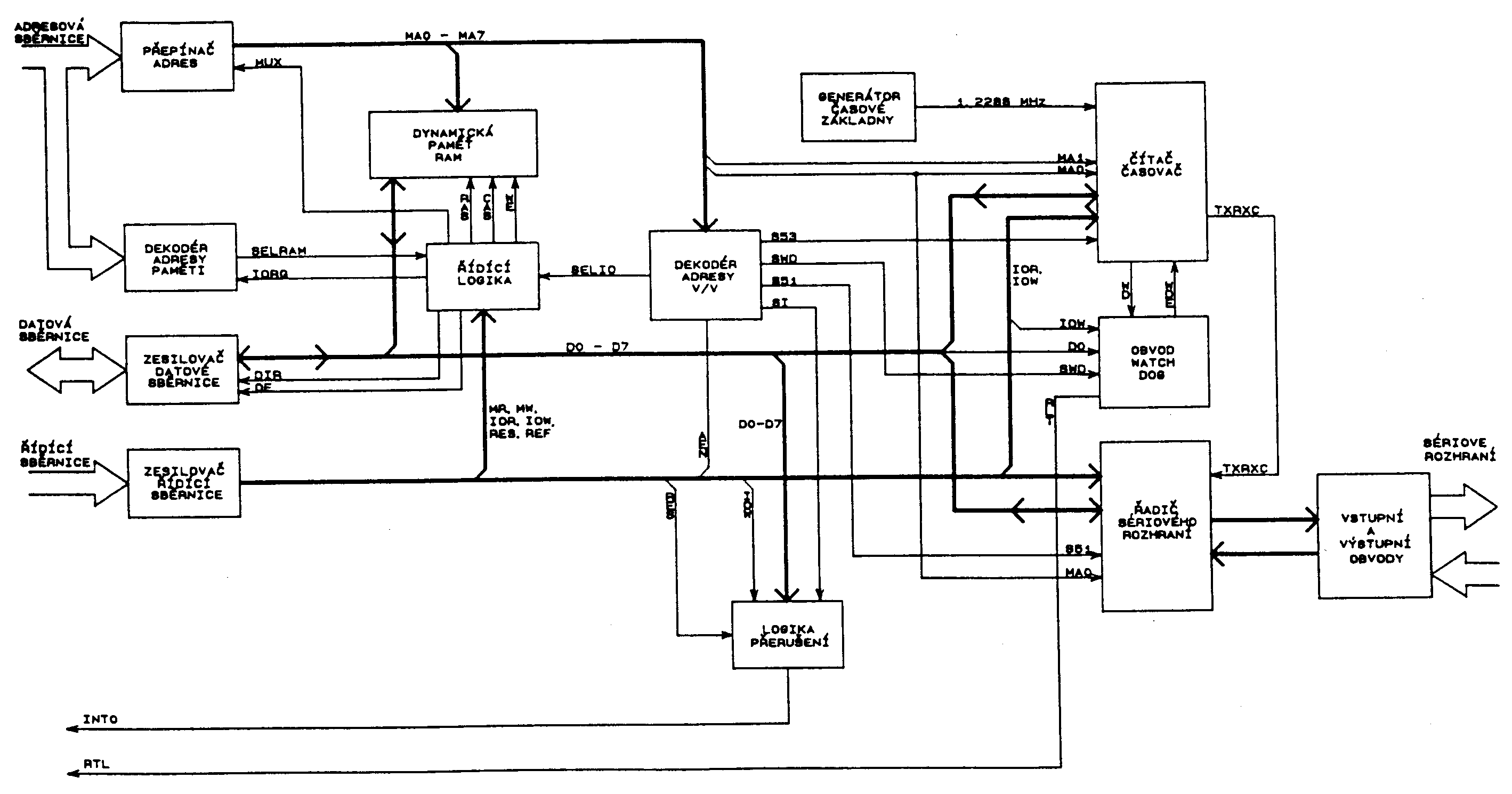

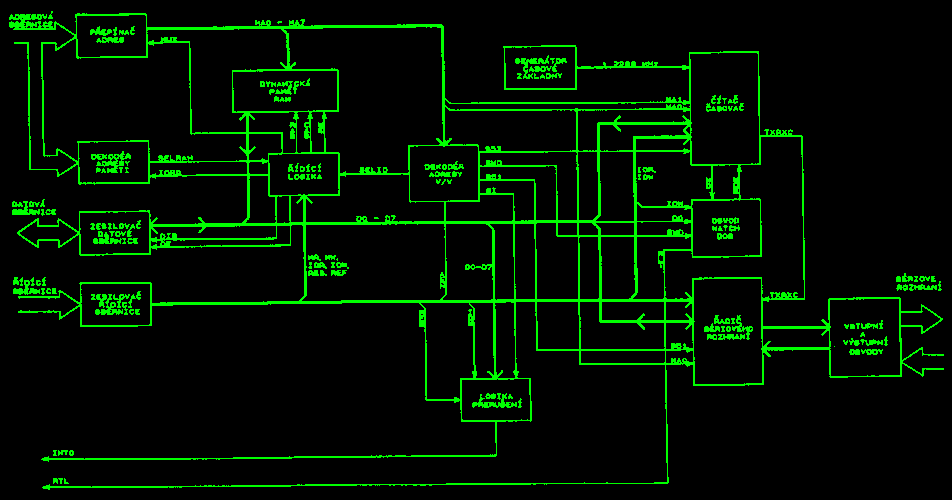

• Blokové schéma





obr1







• Technické parametry

Napájecí napětí / odběr proudu	+ 5 V ±5% / max.1,3 A
	±12 V ±5% / max.50 mA
Kapacita paměti dRAM	65 536 x 8 bit ( 64 kByte )
Provoz sériového kanálu /	synchronní / 0 - 56 kBaud
/ rozsah přenosových rychlostí	asynchronní / 0 - 9,6 kBaud
Počet bitů ve znaku	5 až 8
Počet stop bitů ve znaku	1; 1,5; 2 (asynchr. provoz)
Typ rozhraní	CCITT V.24 (RS 232C)
	úroveň L +3 až +15 V
	úroveň H -3 až -15 V
	speciální pro DPK-1
Generováni signálu INT0n	od stavů RXRDY, TXRDY, TXE
Interval "WATCH DOG"	max. 58 min
Maximální odběr sběrnicových signálů
A0 až A9, D0 až D7,	+ 20 µA úroveň H
MR, MW, IOR, IOW, REF, RES	-100 µA Úroveň L
A10 až A15	+ 45 µA úroveň H
	-350 µA úroveň L
MAP1, MAP2 , AEN	+ 20 µA úroveň H
	-250 µA úroveň L
Maximální zátěže výstupních signálů
RTL	+ 24 mA úroveň L
	+2,6 mA úroveň H
INT0	5 mA / otevřený kolektor






• Provozní údaje

Pracovní podmínky :

Odolnost výrobku vůči vlivu klimatických činitelů je označena skupinou 2 podle ČSN 36 9302 čl. 1.3.1 tj. musí zabezpečit provozuschopnost a vnější vzhled pro:

Rozsah pracovních teplot	+5 až +40 °C
Relativní vlhkost vzduchu	40 až 80 % při 25 °C
Atmosférický tlak	84 až 107 kPa
Prostředí	bez agresivních plynů a par




Bezpečnostní ustanovení :

Připojená zařízení napájená z rozvodné sítě 220V/50Hz musí splňovat ustanovení ČSN 36 9060 (zejména požadavek na izolační pevnost zkoušenou napětím 3,75 kV).

Krytí:

IP 00




Funkční zkoušky:

Odolnost proti vnějším vlivům je dána ČSN 36 9302 takto :

mráz	článek 2.4
suché teplo	článek 2.5
vlhké teplo	článek 2.6
chvění	článek 2.10




Střední doba mezi poruchami:

prostředí normální +5 °C až +40 °C	4 600 hodin
prostředí klimatizované +15 °C až +30 °C	9 900 hodin






• Popis funkce

Desku RSW-1 je možné rozdělit na tři funkčně nezávislé části s různým určením, které mají společné obvody styku se sběrnicí mikropočítače. Ve spojení s deskou mikroprocesoru PKT-1 tvoří tyto dvě desky elementární řídící systém schopný samostatné funkce. Desku je rovněž možné použit pro rozšíření kapacity paměti RWM mikropočítače.




Obvody styku se sběrnici a adresové dekodéry

Obvod DD7 odděluje systémovou sběrnici SAPI-1 od vnitřní datové sběrnice desky RSW-1. Přenos dat D0 až D7 tímto obvodem je blokován, není-li některý z funkčních bloků desky vybrán příslušnou adresou tj. není-li aktivován signál SELRAM pro paměťové operace nebo SELIO pro vstup/výstupní operace. Směr přenosu je určen signálem DIR v závislosti na typu operace zápis/čtení.

Obvod DD4 odděluje řídící signály sběrnice pro jednotlivé funkční bloky desky, je trvale propustný.

Signály RTL - výstup obvodu WATCH DOG a INT0 - žádost o přerušení od sériového kanálu je možné přivést na systémovou sběrnici po spojení propojek. Oba tyto signály mají charakter otevřených kolektorových výstupů.

Adresový dekodér paměti RAM je tvořen pamětí PROM připojenou k bitům A10 až A17 a rozšiřujícím, signálům MAP1, MAP2 sběrnice mikropočítače. Volbu výběru aktivního paměťového adresového prostoru je možné provádět zapojením propojek případně změnou obsahu PROM DD1. Výstupní signál dekodéru je označen SELRAM a je dále zpracováván v obvodech řízení přístupu do paměti. Generování tohoto signálu je v době provádění vstup/výstupních operací na desce blokováno signálem IORQ odvozeným od signálů IOW, IOR.

Adresový dekodér obvodů sériového kanálu a WATCH DOG je tvořen pamětí PROM připojenou k multiplexovaným adresovým vodičům desky 0/7 až 8/15 - to je možné proto, že multiplexory DD8 a DD9 mají v případě vstup/výstupních operací na výstupu stabilní adresy odpovídající adresám A0 až A7 sběrnice mikropočítače (signál přepínání MUX je tvořen pouze u paměťových operací). Z výstupů dekodéru DD2 jsou odebírány signály SWD pro adresování obvodů WATCH DOG, SIR pro registr přerušení od stavu sériového kanálu, S51 pro adresování řadiče sériového kanálu a S53 pro programovatelný dělič. Součinem těchto čtyř signálů je generován signál SELIO, tvorba signálů je blokována v době paměťových operací signálem MRQ (MRxMW) a v době přímého přístupu do paměti (DMA) sběrnicovým signálem AEN. Změnu adres jednotlivých funkčních bloků je možné provést přeprogramováním obsahu PROM DD2.




Paměť dRAM a obvody jejího řízení

Paměť dRAM je tvořena osmi obvody typu 4164. Každý z těchto prvků je paměť s kapacitou 64k x 1 bit, která pro správnou činnost vyžaduje periodickou obnovu informace realizovanou minimálně 128x za 2ms zápisem obnovovací adresy za přítomnosti signálu RAS. Tento proces je zajišťován automaticky činností mikroprocesoru typu Z80, který v cyklu FETCH (M1) vytváří na bitech A0 až A7 obnovovací adresu a vydává signál REF. Proto je možné použít desku RSW-1 pouze ve spojení s deskou mikroprocesoru typu Z80 tj. PKT-1 případně JPR-1Z (mikroprocesor 8080 obnovovací adresu nevydává) ! Obvodové zapojení paměti RAM dále využívá toho, že výstup obvodu 4164 se neotevře, přejde-li dříve signál WE než CAS. Potom je možné spojit datový vstup a výstup DI a DO a připojit je přímo na interní datovou sběrnici. Vlastní adresa je do paměti zapisována nadvakrát - nejprve její spodní část A0 až A7 signálem RAS a následně horní část A8 až A15 signálem CAS. Zápis dat do paměti je řízen signálem WE odvozeným od sběrnicového MW. Všechny signály jsou k vývodům pamětí přivedeny přes oddělovací odpory 33 Ω.

Obvody řídící logiky přístupu do pamětí RAM jsou tvořeny následujícími prvky s touto funkcí : hradlo DD5/2 vytváří signál MRQ (součinem MR,MW), který je dále v době aktivity signálu SELRAM přenášen hradly DD5/3, DD6/1 a invertorem DD3/2 jako signál RAS na paměťově prvky. RAS je zároveň vydáván pomocí hradla DD6/1 v okamžiku přítomnosti obnovovací adresy signálem REF.

Výstup DD5/3 je zároveň připojen na zpožďovací člen DD3/4-R7/C4-DD3/6 , který generuje signál MUX přepnuti multiplexorů DD8, DD9 adresy pamětí RAM a dále na zpožďovací člen DD3/5-R6/C3-DD3/1 vytvářející signál CAS. Celý cyklus přístupu do paměti je možné popsat následovně: signál MR nebo MW --> signál MRQ --> signál RAS (na výstupu multiplexorů DD8, DD9 je adresa A0 až A7) --> zpoždění R7/C4 --> signál MUX (přepnutí multiplexorů DD8, DD9) --> zpoždění R6/C3 --> signál CAS (na výstupu multiplexorů DD8, DD9 je adresa A8 až A15) .




Obvody sériového kanálu

Generátor hodinového kmitočtu pro USART typu 8251 je realizován z následujících prvků - krystalový oscilátor 12,288 MHz (DD29/4,5 a DD23/4) - symetrický dělič deseti DD22 - programovatelný dělič tvořený čítačem 0 obvodu PIT 8253. Takto vzniklý hodinový kmitočet je přiváděn současně na vstupy RXC a TXC obvodu USART. Tím je dáno, že přenosová rychlost vysílaných dat a přijímaných dat v duplexním provozu je stejná.

Použitý obvod USART typu 8251 umožňuje dva druhy provozu s následujícími parametry:

Provoz	asynchronní	synchronní
Délka znaku	5 až 8 bitů	5 až 8 bitů
Přenos.rychlost	0 až 9,6 kBaud	0 až 56 kBaud
Počet stop bitů	1; 1.5; 2	-
Frekvence hodin	1/16/64X přen.rych.	1x přen. rychlost
Synchronizace	-	interní. externí
Vkládání znaků	-	automatické synchronní
Detekce chyb	parity, ztráty	znaku.ukončení znaku
Ostatní	duplexní	provoz
	signál BREAK,	verifikace start bitu




Obvod USART je připojen odpovídajícími vývody k interním sběrnicovým signálům desky RSW-1 ( D0 až D7, 0/8, IOR, IOW, RES, fi2 ) a je vybírán signálem S51. Uživatelské vstupy a výstupy tohoto obvodu jsou spojeny s přijímači a vysilači signálů sériového rozhraní V.24 (RS 232C) a s logikou žádosti o přerušení od stavu USART.

Na čtyřnásobný přijímač sériového rozhraní DD26 jsou přivedeny signály RD (CCITT V.24 - 104), CTS (106), DSR (107) a vstup detekce synchronizace SYND pro externí synchronní režim. Z výstupu přijímače jsou signály RD, CTS a DSR přivedeny přímo na USART, SYND na propojovací pole. Dalším vstupním prvkem je optočlen UF1, na který je možné přivést signál z dálnopisného konvertoru DPK-1. Takto zpracovaný signál je možné dále propojit na vstup vysílače DD25.

K buzení výstupů sériového rozhraní V.24 (RS 232C) slouží dva linkové vysílače DD24, DD25 a tranzistor VT3 pro dálnopisný konvertor DPK-1. Obvod DD24 přenáší signál TD (CCITT V.24 - 103) , jeho druhý výstup může být zapojen ve třech režimech: jako výstup signálu SYND v interním synchronizačním režimu; jako pomocný výstup dat z dálnopisného konektoru DPK-1 s úrovněmi V.24 a jako výstup signalizace stavu obvodu WATCH DOG prostřednictvím sériové linky. Volba režimu práce je určena zapojením příslušných propojek. Oba výstupy obvodu DD24 mohou být uvedeny do stavu BREAK zápisem do registru DD28. Druhý vysílač DD25 přenáší signály DTR (108) a RTS (105).

Práce obvodů sériového rozhraní v přerušovacím režimu je umožněna obvody DD28 a DD27. Zápisem do registru DD28 je povoleno nebo zakázáno přerušení od stavu USART, který tento obvod indikuje na výstupech TXE, TXRDY a RXRDY. Vznik libovolného povoleného požadavku na přerušeni způsobí prostřednictvím hradla AND-OR DD27 generování sběrnicového signálu INT0. Zápis do registru DD28 je řízen signály IOW a SIR. Vlastní rozlišení druhu přerušení je nutné provést programově z obsahu stavového slova USART.




Obvody WATCH DOG

Kontrolu správného běhu uživatelského programu je možné zajistit obvodem WATCH DOG. Princip činnosti spočívá v periodickém spouštění znovu spustitelného čítače před jeho dočítáním, které je zajištěno pouze při správné činnosti programu. Při zhroucení programu nedojde ke spuštění během předepsaného intervalu a dočítání čítače způsobí počáteční inicializaci systému a tím i návrat do přesně definovaného stavu.

Zapojení tohoto bloku je na desce RSW-1 realizováno pomocí dvou programovatelných čítačů obvodu PIT 8253 a dvojice klopných obvodů D. Obvod DD21/1 slouží k povolení činnosti WATCH DOG - po zápisu D0=log1 na adresu bloku (aktivovány signály IOW a SWD) je tato hodnota převedena na hradlovací vstupy kaskádně řazených čítačů 1 a 2 v PIT 8253 a tím je zahájeno vlastní dělení hodinového kmitočtu přednastavenými poměry. Programovatelné čítače pracují v modu 2 - děleni frekvence přednastaveným číslem, kdy rozteč mezi výstupními pulsy dlouhými jednu periodu hodinového kmitočtu je přednastavené číslo a přechod H-->L-->H na hradlovacim vstupu spustí dělení od počátečního stavu. Dojde-li k tomuto přechodu během dělení, neobjeví se na výstupu čítače 2 impuls H-->L-->H, který jinak prostřednictvím klopného obvodu DD21/2 způsobí vydání signálu RTL na systémovou sběrnici mikropočítače.

Oba klopné obvody jsou při počáteční inicializaci nastaveny signálem RES tak, že blok WATCH DOG není aktivován. Pomocí propojky je možné jeden z výstupů klopného obvodu DD21/1 připojit k vysílači sériové linky DD25 a jejím prostřednictvím signalizovat spolupracujícímu zařízení správnou činnost systému.

Zbývající vývody obvodu PIT DD20 jsou připojeny k odpovídajícím vodičům interní datové, adresové a řídící sběrnice desky RSW-1.




Poznámky uživatele k funkci desky RSW-1















• Instalace

Instalaci může provádět pracovník poučený podle §5 vyhlášky 50/78 Sbírky .

Při uvádění výrobku do provozu bezprostředné po dopravě je nutné zajistit vyrovnání teploty zabalené desky s teplotou provozního prostředí a zabránit tak vzniku orosení.

Na desce PKT-1 jsou použity elektrostaticky citlivé prvky. Z ochranných důvodů je nutné i při manipulaci s deskami dodržovat zásady práce s těmito součástkami - například podle oborové normy TESLA NT 8551.




Při vlastní instalaci postupovat takto :

Desku vyjmeme z obalu a překontrolujeme, zda nedošlo k poškozeni desky při přepravě. Zejména kontrolujeme kontakty konektorů FRB.

Při doplňování již provozovaných sestav zkontrolujeme, zda deska RSW-1 nezpůsobí překročení maximálního odběru z napájecího zdroje. Ověříme, zda adresy portů obsazené deskou RSW-1 nejsou již v systému použity.

Desku zasuneme do libovolné pozice sběrnice mikropočítače (s výjimkou vyhrazené pozice pro desku RTI-1 případné JPR-1x). Je vhodné aby deska RSW-1 byla umístěna co nejblíže desky procesoru - nejlépe v sousední pozici. Ověříme, zda je zajištěno dobré proudění vzduchu okolo desky tak, aby byl dodržen předepsaný teplotní režim. Desku zajistíme v rámu namontováním držáku.




DESKU JE DOVOLENO ZASUNOVAT A VYJÍMAT POUZE U SYSTÉMU VE VYPNUTÉM STAVU !




Připojíme kabel od zkontrolovaného zařízení spolupracujícího prostřednictvím sériové linky a kryt konektoru zajistíme sponou. Potom je teprve možné zapnout napájení v pořadí připojená zařízení - mikropočítač.





• Programováni

Obsazeni adres

V paměťovém adresovém prostoru obsazuje deska RSW-1 rozsah adres navolený konfigurací propojek. Možné varianty jsou uvedeny dále v příslušné tabulce. V případě potřeby jiného rozložení aktivního paměťového prostoru je nutné změnit obsah paměti PROM DD1. Při požadavku vyššího rozsahu paměti RAM je možné využít mechanismu stránkování paměti pomocí signálů MAP1 a MAP2, které generují příslušné obvody desky PKT-1. Potom lze v systému použít více desek RSW-1 zároveň.

V adresovém prostoru V/V obsazuje deska RSW-1 8 bajtů. Jejich konkrétní hodnoty pro adresování jednotlivých funkčních bloků jsou pro dodávaný obsah dekodéru PROM DD2 následující:

Adresa	Operace	Význam
18 hex	W/R	CW módu a povelu,syne znaky/stav USART
19 hex	W/R	vysílaná / přijímaná data
1A hex	W/R	předvolba / čteni čítače 0
1B hex	W/R	předvolba / čtení čítače 1
1C hex	W/R	předvolba / čteni čítače 2
1D hex	W	zápis CW
1E hex	W	zápis masky přerušení a stavu BREAK
1F hex	W	start intervalu WATCH DOG
Pozn.:		W - zápis, R/W - čtení i zápis




Poznámky uživatele













Význam řídících slov masky přerušení a startu WATCH DOG

Maska přerušení - zápis na adresu 1E_hex

D7	D6	D5	D4	D3	D2	D1	D0
XX	XX	XX	XX	TXE	BRK	RXRDY	TXRDY




TXE	přerušení od stavu TRANSMITTER EMPTY	-	0 zakázáno
			1 povoleno
RXRDY	přerušení od stavu RECEIVER READY	-	0 zakázáno
			1 povoleno
TXRDY	přerušení od stavu TRANSMITTER READY	-	0 zakázáno
			1 povoleno
BRK	řízení stavu sériové linky TD	-	0 uvolněno
			1 BREAK
XX	hodnota nemá vliv




Start intervalu WATCH DOG je proveden zápisem slova tvaru (XXXXXXX1)_bin na adresu 1F_hex.




Poznámky uživatele















• Zapojeni propojek

XT 1          Nastaveni aktivní oblasti paměti RAM

Z osmi možných způsobů nastaveni jsou pro dodávanou verzi dekodéru PROM DD1 6XN 902 51 použitelné tyto :

propojeno		aktivní adresy
2-3, 5-6, 8-9		0000hex až FFFFhex
2-3, 4-5, 8-9		4000hex až FFFFhex
0-2, 5-6, 8-9	pro MAP2=L	0000hex až FFFFhex
	pro MAP2=H	0000hex až 7FFFhex
		a A000hex až FFFFhex




Ostatní kombinace tj. :
propojeno 2-3. 5-6, 8-10 ; 2-3, 4-5, 8-10 ; 0-2, 4-5, 8-9 ; 0-2, 4-5, 8-10 a 0-2, 4-5, 8-10 je možné využívat podle potřeb aplikace za předpokladu změny obsahu dekodéru DD1. Pokud nebudou zapojeny signály MAP1 a MAP2 je možné použít i špičky 1 a 7 propojovacího pole.




XT 2          Signál RTL

propojeno	signál RTL
11-12	přiveden na sběrnici




XT 3          Signál INT0

propojeno	signál INT0
13-14	přiveden na sběrnici




XT 4 , XT 5          Připojeni dálnopisného konvertoru DPK-1

propojeno	sériové rozhraní
15-16 a 18-19	vstup a výstup nastaven pro DPK-1




XT 5 , XT 6          Signály SYNDET a WATCH DOG

propojeno	funkce
17-18 a 21-22	výstup SYNDET v interním sync. Režimu
22-23	vstup SYNDET v externím sync. režimu
20-21	signalizace stavu WATCH DOG po sériové lince




XT 7          Volba úrovně signálu WATCH DOG

propojeno	aktivní úroveň signálu WATCH DOG
24-25	H
25-26	L




Poznámky uživatele o nastavení propojek















• Obsah dekodérů adres

Dekodér adres paměti

Pozice na desce	DD1
Výkresové označení TESLA Liberec	6XN 902 51
Typ obvodu - paměti PROM	MH 74S 571




 adresa  X=0  1  2  3  4  5  6  7  8  9  A  B  C  D  E  F
00x-06x    ----------------------0-----------------------
  07x      0  0  0  0  0  0  0  0  0  0  0  0  0  0  1  1
08x-0Ex    ----------------------0-----------------------
  0Fx      1  1  1  1  1  1  1  1  1  1  1  1  1  1  1  1
10x-11x    ----------------------0-----------------------
  12x      1  1  1  1  1  1  1  1  1  1  1  1  1  1  1  1
13x-16x    ----------------------0-----------------------
  17x      0  0  0  0  0  0  0  0  0  0  0  0  0  0  1  1
18x-19x    ----------------------0-----------------------
  1Ax      0  0  0  0  0  0  0  0  0  0  0  0  1  1  1  1
1Bx-1Ex    ----------------------0-----------------------
  1Fx      1  1  1  1  1  1  1  1  1  1  1  1  1  1  1  1
   Hodnoty adres a obsahu paměťových míst jsou uvedeny
                 v hexadecimálním tvaru .

Obsah PROM z desky (INTELHEX)
:20000000F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0E0
:20002000F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0C0
:20004000F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0A0
:20006000F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F1F17E
:20008000F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F060
:2000A000F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F040
:2000C000F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F020
:2000E000F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F1F1F1F1F1F1F1F1F1F1F1F1F1F1F1F1F0
:20010000F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0DF
:20012000F1F1F1F1F1F1F1F1F1F1F1F1F1F1F1F1F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0AF
:20014000F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F09F
:20016000F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F1F17D
:20018000F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F05F
:2001A000F0F0F0F0F0F0F0F0F0F0F0F0F1F1F1F1F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F03B
:2001C000F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F01F
:2001E000F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F1F1F1F1F1F1F1F1F1F1F1F1F1F1F1F1EF
:00000001FF




Dekodér adres obvodů V/V

Pozice na desce	DD2
Výkresové označení TESLA Liberec	6XN 902 52
Typ obvodu - paměti PROM	MH 74S 287




 adresa  X=0  1  2  3  4  5  6  7  8  9  A  B  C  D  E  F
  00x      ----------------------F-----------------------
  01x      F  F  F  F  F  F  F  F  B  B  7  7  7  7  D  E
02x-0Fx    ----------------------F-----------------------
   Hodnoty adres a obsahu paměťových míst jsou uvedeny
                 v hexadecimálním tvaru .

Obsah PROM z desky (INTELHEX)
:20000000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFBFBF7F7F7F7FDFE2B
:20002000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFE0
:20004000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFC0
:20006000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFA0
:20008000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF80
:2000A000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF60
:2000C000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF40
:2000E000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF20
:00000001FF





• Vstupy a výstupy

Vývody konektoru připojení ke sběrnici mikropočítače.

Pozice na desce		XP1
Klíčování		C6
Typ konektoru	vidlice	TY 517 5011 61




č.	signál	název	typ		č.	signál	název	typ
1	RTLn	tlač. RESET	OUT		2
3					4
5					6
7	REFn	obn.obs.dRAM	INP		8	RESn	nulováni	INP
9	MRn	čtení z MEM	INP		10	IORn	čtení z I/O	INP
11	MWn	zápis do MEM	INP		12	IOWn	zápis do I/O	INP
13	AENn	povol.adresy	INP		14
15	+ 5 V	napájení Ucc	NAP		16	+ 5 V	napájení Ucc	NAP
17	+ 5 V	napájení Ucc	NAP		18	+ 5 V	napájení Ucc	NAP
19	GND	zem	NAP		20	GND	zem	NAP
21	MAP1	rozš.adres 1	INP		22	MAP 2	rozš.adres 2	INP
23	A9	adresa-bit 9	INP		24	A15	adresa-bit 15	INP
25	A11	adresa-bit 11	INP		26	A14	adresa-bit 14	INP
27	A13	adresa-bit 13	INP		28	A12	adresa-bit 12	INP
29	A10	adresa-bit 10	INP		30	A8	adresa-bit 8	INP
31	D4	data - bit 4	BD		32	D3	data - bit 8	BD
33	D6	data - bit 6	BD		34	D5	data - bit 5	BD
35	D2	data - bit 2	BD		36	D7	data - bit 7	BD
37	D0	data - bit 0	BD		38	D1	data - bit 1	BD
39	A1	adresa-bit 1	INP		40	A0	adresa-bit 0	INP
41	A3	adresa-bit 3	INP		42	A2	adresa-bit 2	INP
43	A5	adresa-bit 5	INP		44	A4	adresa-bit 4	INP
45	A7	adresa-bit 7	INP		46	A6	adresa-bit 6	INP
47					48
49					50
51	+ 12V	napájení+12V	NAP		52	+ 12V	napájení+12V	NAP
53	0 V	analoq. zem	NAP		54	0 V	analoq. zem	NAP
55					56
57	-12V	napájeni-12V	NAP		58	-12V	napájení-12V	NAP
59					60	Φ2	hodiny TTL	INP
61					62	INT0n	žád.o přer.0	OUT

Signály aktivní v úrovní L jsou označeny příponou " n " .

Typ signálu :	NAP	napájení
	INP	vstup
	OUT	výstup
	BD	obousměrný





Vývody konektoru rozhraní sériového kanálu

Pozice na desce		XP2
Klíčování		A1
Typ konektoru	vidlice	TY 513 2011 28




č.	signál	název	typ		č.	signál	název	typ
1	GND	CCITT V.24 101	GND		2	TD	CCITT V.24 103	OUT
3	RD	CCITT V.24 104	INP		4	RTS	CCITT V.24 105	OUT
5	CTS	CCITT V.24 106	INP		6	DSR	CCITT V.24 107	INP
7	SG	CCITT V.24 102	GND		8
9	SYND	vstup synchr.	INP		10	SYND	výstup synchr.	OUT
11					12
13					14
15	RD	CCITT V.24 104	INP		16	RDD	čtená data TTY	OUT
17					18
19	A	výstup pro DPK	OUT		20	DTR	CCITT V.24 108	OUT
21	K	výstup pro DPK	OUT		22
23	-I	vstup z DPK-1	INP		24	+ I	vstup z DPK-1	INP
25					26
27					28
29					30

Typ signálu :	GND	uzemnění
	INP	vstup
	OUT	výstup





Poznámky uživatele o použití sériového rozhraní















• Připojeni periferních zařízeni

Spojení se spolupracujícím zařízením prostřednictvím sériové linky bez využiti řídicích signálů provozu rozhraní V. 24

Vývod konektoru XP2 propojen s vývodem konektoru D-SUB

deska RSW-1 periferní zařízení 1 GND uzemnění přístroje 2 TD výstup dat 3 RD vstup dat 4 RTS propojit s 5 CTS   7 SG uzemněni signálu 20    DTR    propojit s 6 DSR     1 GND uzemnění přístroje 3 RD vstup dat 2 TD výstup dat   4 RTS propojit s 5 CTS 7 SG uzemnění signálu   20    DTR    propojit s 6 DSR




Spojení se spolupracujícím zařízením prostřednictvím sériové linky s využitím řídících signálů provozu rozhraní V.24

Vývod konektoru XP2 propojen s vývodem konektoru D-SUB

deska RSW-1 periferní zařízení 1 GND    uzemnění přístroje 2 TD výstup dat 3 RD vstup dat 4 RTS požadavek vysílání 5 CTS připr. k vysíláni 6 DSR připr. k provozu 7 SG uzemnění signálu 20    DTR připr. k provozu   1 GND    uzemnění přístroje 3 RD vstup dat 2 TD výstup dat 5 CTS připr. k vysílání 4 RTS požadavek vysílání 20    DTR připr. k provozu 7 SG uzemnění signálu 6 DSR připr. k provozu




Příklad spojení s dálnopisným konvertorem DPK-1, kdy dálnopis pracuje ve funkci přijímač - vysilač

Vývod konektoru XP2 propojen s vývodem svorkovnice X8

deska RSW-1 dálnopisný konvertor DPK-1 19 A výstup dat 21 K výstup dat 23 -I vstup dat 24    +I    vstup dat   4    A vstup dat 3 K vstup dat 1 -I výstup dat 2 +I    výstup dat




Propojky na desce RSW-1 musí být nastaveny pro připojení dálnopisného konvertoru DPK-1. Ostatní způsoby připojení DPK-1 jsou uvedeny v průvodní dokumentaci tohoto zařízení.





• Rozložení obvodů

Výkresové číslo kompletní desky	6XK 199 244
Výkresové číslo desky plošných spojů	6XB 007 26







DPS RSW-1





Formát desky	140 x 150 mm
Maximální výška součástek nad deskou	15 mm
Maximální hmotnost kompletní desky	200 g
Tloušťka desky plošného spoje	1,5 mm






• Použité součástky

název	pozice na desce	hodnota	typ
vidlice	XP1		TY 517 5011 61
vidlice	XP2		TY 513 2011 28
objímka	(DD1, DD2)		TX 782 2161
odpor	R1, R29, R31	4k7	TR 296
odpor	R2, R28, R35, R36	1k2	TR 296
odpor	R3 - R5, R8 - R15, R20 - R27	33R	TR 296
odpor	R6, R7	220R	TR 296
odpor	R16 - R19, R34	10k	TR 296
odpor	R32, R33	3k3	TR 296
kondenzátor	C1	6µ8	TE 133
kondenzátor	C2, C5, C6, C15, C16, C20	15n	TK 683
kondenzátor	C3, C4	150p	TK 774
kondenzátor	C7 - C14	68n	TK 842
kondenzátor	C17	1n5	TK 724
kondenzátor	C18, C19	4µ7	TE 134
kondenzátor	C21	100p	TK 794
PKJ	BX1		12 288 kHz
dioda	VD1		KAS 21/40
dioda	VD2		KA 206
tranzistor	VT1 - VT3		KC 238B
optron	UF1		WK 164 14
obvod int.	DD3		MH74 ALS 14
obvod int.	DD4		MH74 ALS 244
obvod int.	DD5, DD6		MH74 ALS 00
obvod int.	DD7		MH74 ALS 245
obvod int.	DD8, DD9		MH74 ALS 157
obvod int.	DD10 - DD17		KR565RU5G (4164)
obvod int.	DD18		MH74 ALS 20
obvod int.	DD19		MHB 8251
obvod int.	DD20		KR580VI53 (8253)
obvod int.	DD21		MH74 ALS 74
obvod int.	DD22		DL 090 (74LS90)
obvod int.	DD23		MH74 ALS 32
obvod int.	DD24, DD25		75 150 PC
obvod int.	DD26		75 154 PC
obvod int.	DD27		MH74 54
obvod int.	DD28		MH74 ALS 175
obvod int.	DD29		MH74 ALS 04






• Všeobecné údaje

Zkoušky u výrobce:

Výrobce provádí typové, kontrolní, informační i dílčí zkoušky pro ověření vlastnosti výrobku v mezních pracovních podmínkách a pro regulaci kvality práce v průběhu výrobního procesu. Metodika a rozsah těchto zkoušek jsou dány interními předpisy, které konkretizují ustanovení státních, oborových a podnikových norem.




Záruka :

Výrobce ručí za jakost výrobku po dobu uvedenou na záručním listě.




Balení :

Při dodávce jednotlivé desky je tato balena do přepravního obalu tvořeného výliskem z pěnového polystyrenu.

Je-li deska dodávána v rámci sestavy, je upevněna do rámu mikropočítače..




Doprava :

Výrobek se přepravuje v dodávaném obalu chráněn před vlivy povětrnosti a agresivních látek všemi druhy krytých přepravních prostředků. Při přepravě nesmí docházet k hrubým otřesům. Klimatické podmínky při dopravě jsou určeny podle ČSN 36 9302 čl.1.8.1 to je :

rozsah teplot	-40 °C až +50 °C
relativní vlhkost vzduchu	95 % při 30 °C




Skladování :

Skladovací prostor musí být suchý, dobře větraný, bez mechanických otřesů a chemických vlivů. Skladovací teplota musí být v rozmezí +5 °C až +40 °C a relativní vlhkost maximálně 85 % . Výrobky musí být skladovány v neporušeném obalu (ČSN 36 9302 čl. 1.9.4).




Údržba :

Zařízení neobsahuje žádné nastavovací prvky. Údržba spočívá v občasné kontrole mechanického stavu desky a součástek na ní osazených, případně odstraňování usazeného prachu odsáváním.




Servis :

Záruční a běžné opravy výrobku zajišťuje TESLA ELTOS. Při poruše je nutné zaslat výrobek zabalený v původním obalu na adresu

	TESLA ELTOS DIZ
	Kocínova 136
397 01	PÍSEK

Pro větší odebíraná množství si může odběratel dohodnout s výrobcem jinou formu zajišťování servisní činnosti.





• Provozně technické údaje

Datum dne uvedení výrobku do provozu : _____________













Údaje o reklamacích : datum, obsah reklamace, opatření













Údaje o provozu : termín od-do, způsob práce, doba práce













Technická obsluha : datum, prováděné práce, technický stav













Závady při provozu : datum, charakteristika závady, příčina













Opravy, konstrukční změny : datum, popis, výsledný stav













Mikropočítačový soubor SAPI-1.5
Deska PKT-1


















Výrobce si vyhrazuje v rámci technického rozvoje a dalšího vývoje zařízení provádět změny sloužící ke zlepšení funkce výrobku. Z tohoto důvodu se nemusí všechny údaje v textu a všechna vyobrazení zcela shodovat s dodávaným zařízením.

Uživatelská dokumentace je duševnim majetkem firmy TESLA LIBEREC. Rozmnožování podléhá souhlasu výrobce. Nerespektování uvedené podmínky, případně jiné zneužití dokumentace může být soudně stíháno.

(C) TESLA LIBEREC 1990





• Schéma zapojeni


Schéma RSW-1 a černobílá verze ZDE.

Obsah:

• Základní údaje
• Blokové schéma
• Technické parametry
• Provozní údaje
• Popis funkce
• Instalace
• Programování
• Zapojení propojek
• Obsah dekodérů adres
• Vstupy a výstupy
• Připojení periferních zařízení
• Rozložení obvodů
• Použité součástky
• Všeobecné údaje
• Provozně technické údaje
• Schéma zapojení
