SBI-1
OCR návodu SBI-1
Mikropočítačový soubor
SAPI-1.5
SBERNICE SBI-1
uživatelská dokumentace
6XV 123 52
TESLA
LIBEREC
Obsah:
- Základní údaje
- Technické parametry
- Provozní údaje
- Popis funkce
- Signály sběrnice
- Vstupy a výstupy
- Zapojeni propojek
- Instalace
- Rozložení obvodů
- Použité součástky
- Všeobecné údaje
- Provozně technické údaje
- Blokové schéma přeruš, systému

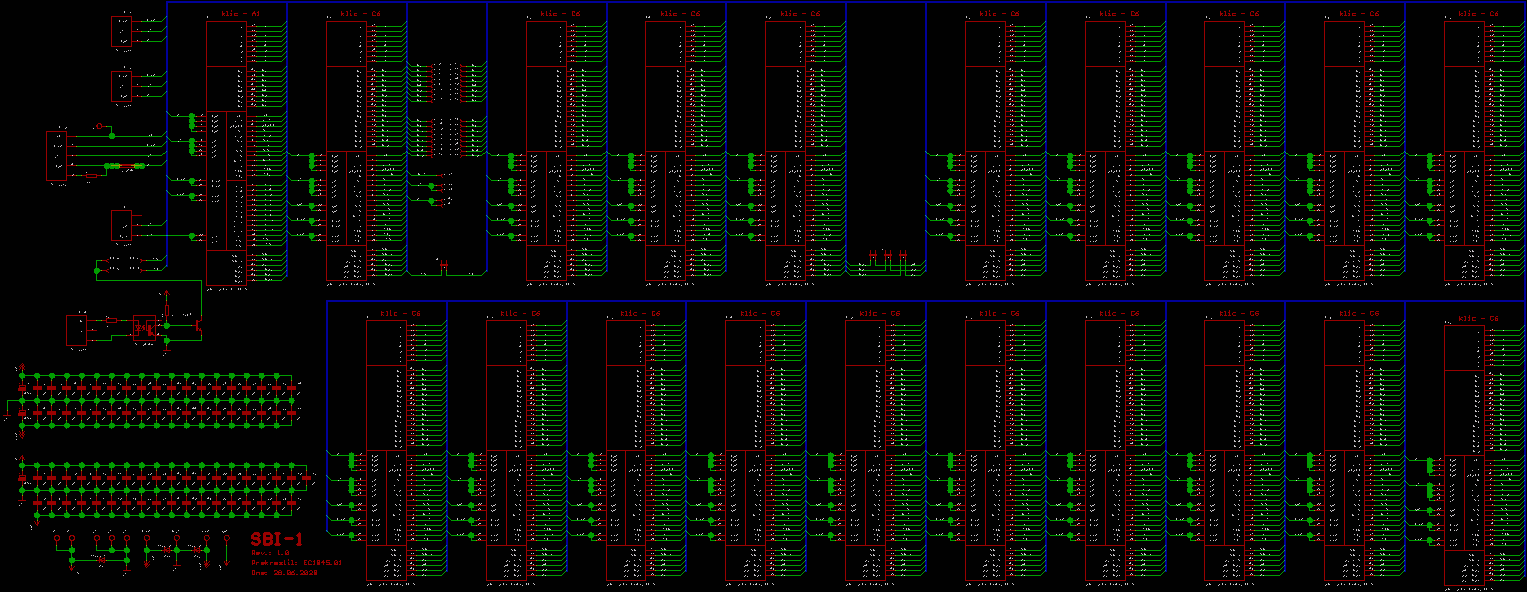

- Schéma zapojení
Základní údaje
Název : SBĚRNICE SBI-1 Výroba : TESLA LIBEREC s.p. Kateřinská ulice 235 461 98 LIBEREC Prodej : TESLA LIBEREC s.p. a TESLA ELTOS s. p. Dodavatelsko inženýrský závod pošta 45, schránka 27 145 00 PRAHA 4 Servis : TESLA ELTOS s. p. Dodavatelsko inženýrský závod Kocínova 136 397 01 PÍSEK Technické podmínky : TESLA LIBEREC s. p. TPTE 82-251/89
Sběrnice SBI-1 je prvkem mikropočítačového souboru SAPI-1.5. Je určena pro rozsáhlejší aplikace, ve kterých umožňuje využití víceúrovňového přerušovacího systému (System Bus & Interrupt).
Technické parametry
Napájecí napětí +5 V ±5% -5 V ±5% ±12 V ±5% * napájecí napětí -5 V nepoužívat v nových aplikacích Napětí záložního zdroje pro RTI-1 +4,5 V Typy rozhraní adresy třístavové TTL data třístavové TTL řízení třístavové TTL nebo otevřený kolektor Počet adresových vodičů 16+2 stránkování Počet datových vodičů 8 Počet řídících vodičů 22 Počet napájecích vodičů 14 Konektory nepřímé 62 vývodů, FRB proud kontaktem 3 A max. přechodový odpor 7 mohm max. mechanická trvanlivost 10 000 cyklů Charakteristika budičů výstupní proud úroveň L 24 mA výstupní proud úroveň H -2 mA Doporučené typy budičů třístavové TTL 74 (A)LS 24X otevřený kolektor 74 (A)LS 38 Charakteristika přijímačů - maximální doporučené hodnoty vstupní proud úroveň L -0,4 mA vstupní proud úroveň H 25 µA Doporučené typy přijímačů obvody řady 74(A)LS paměti PROM řady 74S Úrovně společný bod (GND) 0 V výstupní napětí úroveň L max. 0,6 V vstupní napětí úroveň L max. 0,8 V zakázané pásmo 0,8 V - 2,0 V vstupní napětí úroveň H min. 2,0 V výstupní napětí úroveň H min. 2,4 V napájecí napětí +5 V ±5% Napájecí soustava maximální odběr celkový +5 V / 15 A ±12 V / 4 A celkový odpor od vstupu napá- +5 V / 20 mΩ max. jení k libovolné pozici ±12 V / 100 mΩ max. doporučený odběr jedné desky +5 V / 1,0 A max. Počet desek ve sběrnici 20 z toho standardní pozice 19 vyhrazené pozice 1 pro desku RTI-1 Rozteč desek ve sběrnici 20mm Mechanické parametry jednotlivých desek souboru rozměr desky 140 x 150 mm (+0/-0,3) tloušťka plošného spoje 1,5 mm výška součástek nad deskou max. 15 mm výška vývodů ze strany spojů max. 2,5 mm
Provozní údaje
Pracovní podmínky :
Odolnost výrobku vůči vlivu klimatických činitelů je označena skupinou 2 podle ČSN 36 9302 čl. 1.3.1 tj. musí
zabezpečit provozuschopnost a vnější vzhled pro:
Rozsah pracovních teplot +5 až +40 °C Relativní vlhkost vzduchu 40 až 80 % při 25 °C Atmosférický tlak 84 až 107 kPa Prostředí bez agresivních plynů a par
Bezpečnostní ustanovení :
Připojená zařízení napájená z rozvodné sítě 220V/50Hz musí splňovat ustanovení ČSN 36 9060 (zejména požadavek na
izolační pevnost zkoušenou napětím 3,75 kV).
Krytí: IP 00
Funkční zkoušky:
Odolnost proti vnějším vlivům je dána ČSN 36 9302 takto :
mráz článek 2.4 suché teplo článek 2.5 vlhké teplo článek 2.6 chvění článek 2.10
Střední doba mezi poruchami:
prostředí normální +5 °C až +40 °C >100 000 hodin prostředí klimatizované +15 °C až +30 °C >100 000 hodin
Popis funkce
Sběrnice SBI-1 je základním elektronicko - mechanickým prvkem sestav řídícího mikropočítače SAPI-1.5. Tato sběrnice
umožňuje skládání jednotlivých prvků souborů SAPI-1 a SAPI-1.5 pro rozsáhlejší aplikace s možností využití funkce
víceúrovňového přerušovacího systému. Až na některé výjimky uvedené dále je sběrnice SBI-1 funkčně shodná s dosud
používanou sběrnicí ARB-1, v případě doplnění rozšiřujícím modulem je s touto sběrnicí funkčně ekvivalentní. SBI-1
je však zejména určena pro nové aplikace s prvky SAPI-1.5, kde zapojení desky procesoru PKT-1 a desky řadiče
přerušení RTI-1 přináší plné využití možností sběrnice.

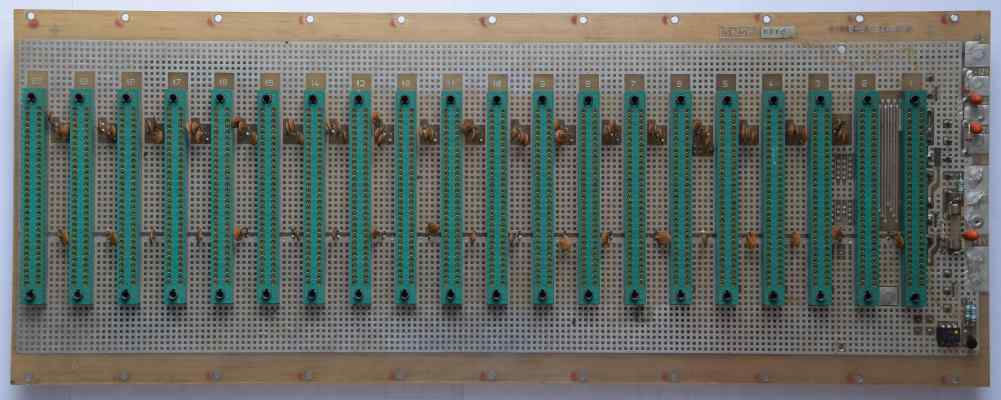

Sběrnice SBI-1 je tvořena dvoustrannou deskou plošného spoje, na které jsou umístěny elektronické a mechanické prvky.
K rámu mikropočítače se sběrnice upevňuje pomocí šroubů M3. K přivedení napájecích napětí a řídících signálů jsou
použity ploché kolíky (fastony) a nepřímé řadové konektory.
Vlastní zapojení sběrnice je možné rozdělit do čtyř základních funkčních celků:
- rozvod napájecích napětí pro desky a perif. zařízení
- pole sběrnicových konektorů
- konektory pro umístění desek procesoru PKT-1 a řadiče přerušení RTI-1
- víceúrovňový přerušovací systém
Rozvod napájecích napětí
Na sběrnici je proveden rozvod systémových napájecích napětí +5 V, -5 V, +12 V, -12 V pro jednotlivé desky. Vzhledem k
použití nových prvků není vhodné využívat napájecí napětí -5 V. Pro rozvod základního napájecího napětí Ucc (+5 V)
logických obvodů a odpovídajícího společného vodiče GND je potřebné využívat vývody číslo 15 až 20 sběrnice.
Společný vodič GND umístěný na vývodech 53 a 54 je sice v základním provedení propojen s vývody 19 a 20, přerušením
vodičů na desce PS v oblasti příslušného přívodu je však možné oba tyto společné vodiče rozpojit a oblast vývodů číslo
51 až 58 použít pro samostatný rozvod symetrického napájecího napětí ±12 V s analogovou zemí pro napájení rozšiřujících
desek. Potom však není například napájecí napětí +12 V použitelné pro napájení logických obvodů systému, protože
filtrační kondenzátory nebudou spojeny s "číslicovou zemí".
K odstranění zákmitů na napájecích vodičích vzniklých při činnosti systému slouží keramické kondenzátory umístěné mezi
jednotlivými sběrnicovými konektory a to jak pro napětí +5 V, tak i pro -5 V a ±12 V. Na vstupu rozvodů napájecích
napětí +5 V a ±12 V je dále umístěna zenerova dioda pro jednorázovou ochranu před přepětím a tantalový elektrolytický
kondenzátor.
Přívody napájecích napětí od zdroje jsou zakončeny plochými dutinkami zasunutými na ploché kolíky připevněné ke
sběrnici. Pro napětí +5 V a společný vodič GND jsou tyto vstupy vícenásobné.
K napájení přídavných zařízení - například mechanik floppy disků nebo monitorů - je možné využít výstupní řadové
konektory XP2, XP3 případné XP5, na něž jsou vyvedeny napájecí napětí +5 V a +12 V, přičemž konektor XP5 je určen
zejména pro připojení systémového panelu. Obsahuje výstupy +5 V/max.0,3 A; +12 V, výstup napájení signalizační LED
diody a vstup signálu RTL z tlačítka ruční inicializace.
UPOZORNĚNÍ:
Souhrn odběrů systémových prvků - desek a připojených periferních zařízení napájených ze sběrnice nesmí v žádné hladině
napájecích napětí překročit povolený odběr použitého napájecího zdroje.
Systémové konektory
Pole zásuvek XS3 až XS20 je určeno pro umístění základních systémových i rozšiřujících desek mikropočítače SAPI-1.
Všechny pozice jsou rovnocenné (není-li využíván víceúrovňový přerušovací systém - viz dále). V jakékoliv pozici může
být zasunuta libovolná deska včetně desky procesoru typu PKT-1.
UPOZORNĚNÍ:
Je nutné, aby základní systémové desky zejména procesoru PKT-1 a paměti
RSW-1 byly umístěny v blízkých, pokud možno sousedních pozicích. Tím je omezen nepříznivý vliv
délky sběrnice na jejich vzájemnou komunikaci.
Pro rozsáhlejší řídící aplikace umožňuje sběrnice využití víceúrovňového přerušovacího systému řízeného deskou RTI-1.V
tomto případě je v zásuvce XS2 umístěna deska PKT-1 a v zásuvce XS1 deska RTI-1.
UPOZORNĚNÍ:
Zásuvka XS1 má nestandardní zapojení sběrnicového konektoru a jiné klíčování - je určena výhradně pro desku RTI-1.
POZNÁMKA:
Deska PKT-1 může být připojena k zásuvce XS2 i v případě, kdy není využíván rozšířený
přerušovací systém.
K zásuvce XS1 vývodům 55 a 56 je prostřednictvím řadového konektoru XP1 připojeno napájecí napětí 4,5 V ze záložního
napájecího zdroje. Toto napětí je určeno pro napájení generátoru reálného časového údaje a zálohované paměti sRAM
umístěných na desce RTI-1 v době vypnutí nebo výpadku systémového napájecího zdroje.
Mezi zásuvkami XS2 a XS3 je pole pro kontakty, které slouží k připojení rozšiřujícího modulu zesilovačů signálů
adresové sběrnice. V případě využití tohoto prvku je nutné přerušit adresové vodiče A0 až A15 ze strany spojů přímo na
desce sběrnice SBI-1. Instalace modulu se provede podle k němu přiloženého návodu. Tím se sběrnice SBI-1 stává
použitelnou pro desky procesoru typu JPR-1(A) případně
JPR-1Z.
Přerušovací systém

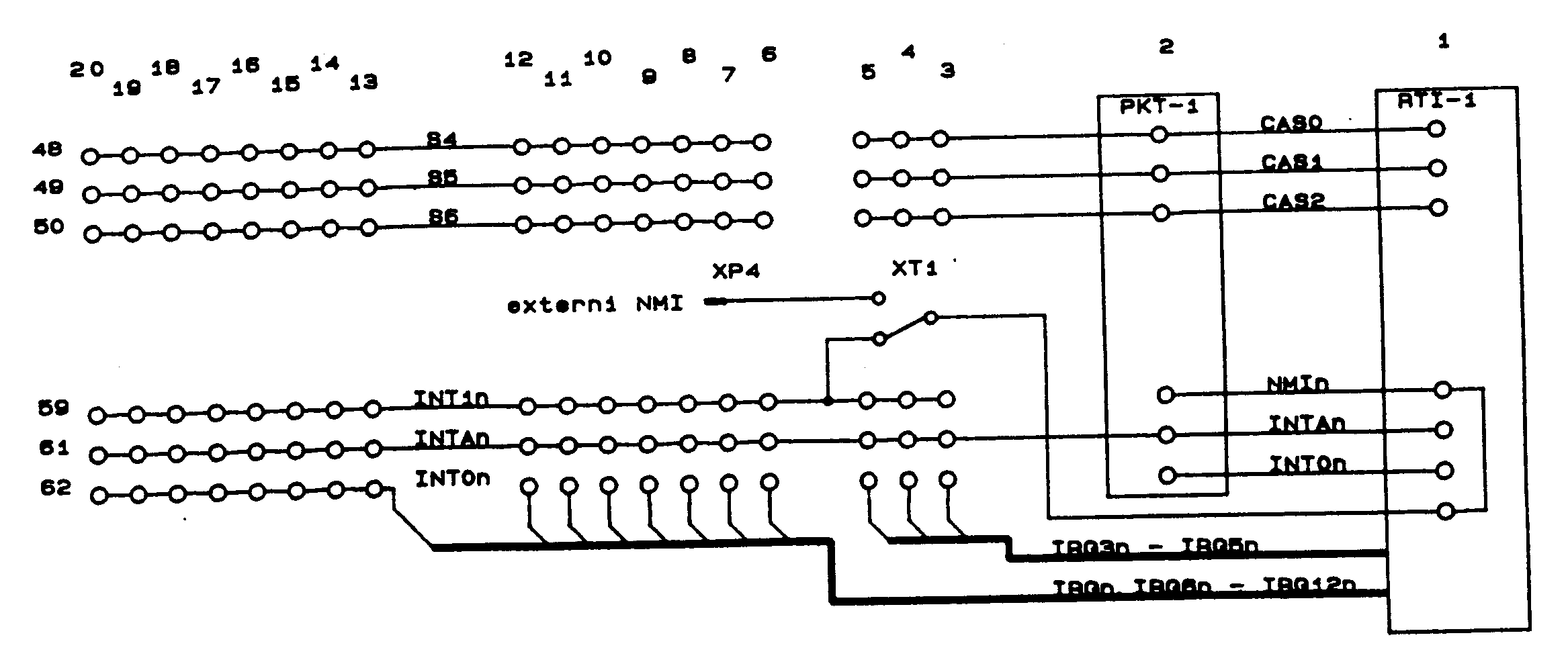

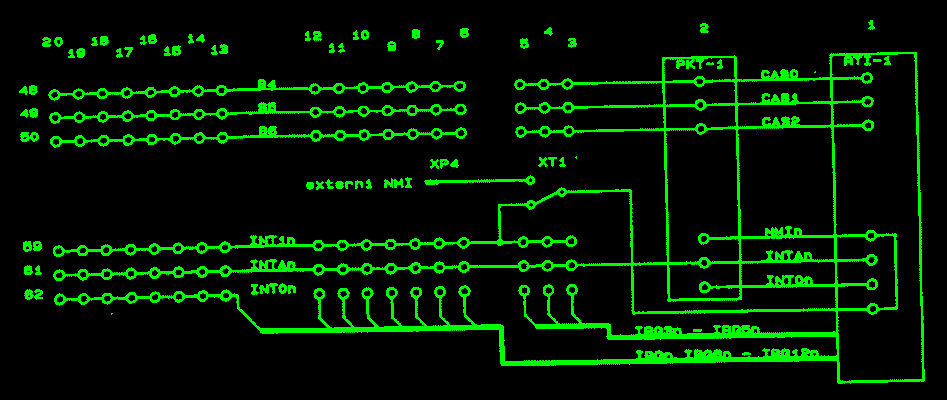

Jak vyplývá z přiloženého blokového schématu je na sběrnici SBI-1 dána možnost zavedení víceúrovňového přerušovacího
systému. K tomu jsou využity standardní sběrnicové signály SAPI-1 – INT0, INT1 a INTA, nové je definován význam
rezervních signálů S4,S5,S6 jako CAS0,CAS1,CAS2 tj. signály umožňující kaskádní zapojení řadičů přerušení typu 8259.
Signál INTE je jako nadbytečný zrušen a nahrazen signálem REF pro řízení obnovy informací v pamětech dRAM.
Práce bez využití přerušení
V tomto případě nejsou aktivovány žádnou deskou signály INT0 a INT1, procesor nevydává potvrzení signálem INTA. Desky
systému mohou být umístěny v libovolné pozici 2 až 20, propojky signálů S4, S5, S6 mezi pozicemi 5 a 6 a propojka
signálu INT1 mezi pozicemi 2 a 3 jsou propojeny. Všechny signály sběrnice mají standardní význam
ARB-1.
Práce ve standardním přerušovacím režimu ARB-1
Tento způsob je možný v pozicích 13 až 20 sběrnice SBI-1. Po spojení propojek signálů S4, S5, S6 a INT1 mají tyto
standardní význam ARB-1 přičemž signál INT0 je použitelný v pozicích 13 až 20. Obsluhu požadavků na přerušení provádí
mikroprocesor.
POZNÁMKA:
Ve výše uvedených režimech může být deska procesoru umístěna v každé z uvedených pozic. Z funkčních bloků na desce
RTI-1 lze využít generátor reálného času a zálohovanou paměť sRAM.
Využití rozšířeného přerušovacího systému
Tuto variantu poskytuje vzájemná spolupráce desek procesoru PKT-1 a řadiče přerušení RTI-1.
Specializuje se význam signálů požadavků přerušení INT0 jako selektivních od jednotlivých desek, signál INT1 je
vyhrazen pro požadavek na nemaskovatelné přerušení NMI s možností generování z vnějšího zařízení, například při
výpadku napájecího zdroje.
K desce RTI-1 jsou svedeny vodiče IRQ ( jako sloučený požadavek na přerušení od desek v pozicích 13 až 20 ) a dále
IRQ3, IRQ4 ... IRQ12 jako jednotlivé požadavky od pozic 3 až 12. Na tuto desku je možné při odpovídajícím zapojení
propojky přivést požadavek z galvanicky odděleného vstupu XP4. Potom je tento signál zařazen do prioritního řetězce
nebo jako signál ONMI propojen na vstup NMI procesoru. Při druhém způsobu propojení je externí požadavek z XP4 přiveden
na vstup NMI (INT1) procesoru přímo.
Po zpracování prioritním řadičem požadavků na přerušení je deskou RTI-1 vydán signál INT pro procesor. Ten potom řídí
vlastní obsluhu příslušného požadavku pomocí signálu INTA.
Kaskádní zapojení řadičů obsluhy přerušení
Tato možnost je dána využitím rezervních vodičů pro rozvod signálů CAS0, CAS1 a CAS2 obvodů typu 8259. Pozice 3,4 a 5
jsou potom vyhrazeny pro připojení uživatelských desek vybavených uvedenými obvody.
Signály sběrnice
č. signál název č. signál název 1 RTLn tlačítko RESET 2 HOLDn žádost o DMA 3 RDY signál READY 4 STSTB vzorek statutu 5 HLDAn potvrzení pro DMA 6 M1n příznak cyklu M1 7 *REFn obnova obs. dRAM 8 RESn nulování 9 MRn čtení z paměti 10 IORn čtení z portu 11 MWn zápis do paměti 12 IOWn zápis do portu 13 AENn povolení adres 14 DENn povolení dat 15 + 5 V napájení Ucc 16 + 5 V napájení Ucc 17 + 5 V napájení Ucc 18 + 5 V napájení Ucc 19 GND zem 20 GND zem 21 *MAP1 rozšíření adres 1 22 *MAP2 rozšíření adres 2 23 A9 adresový bit 9 24 A15 adresový bit 15 25 A11 adresový bit 11 26 A14 adresový bit 14 27 A13 adresový bit 13 28 A12 adresový bit 12 29 A10 adresový bit 10 30 A8 adresový bit 8 31 D4 datový bit 4 32 D3 datový bit 8 33 D6 datový bit 6 34 D5 datový bit 5 35 D2 datový bit 2 36 D7 datový bit 7 37 D0 datový bit 0 38 D1 datový bit 1 39 A1 adresový bit 1 40 A0 adresový bit 0 41 A3 adresový bit 3 42 A2 adresový bit 2 43 A5 adresový bit 5 44 A4 adresový bit 4 45 A7 adresový bit 7 46 A6 adresový bit 6 47 *S3 rezerva 3 48 *S4 rezerva 4 49 *S5 rezerva 5 50 *S6 rezerva 6 51 + 12 V napájení +12 V 52 + 12 V napájení +12 V 53 0 V analogová zem 54 0 V analogová zem 55 -5 V napájení -5 V 56 -5 V napájení -5 V 57 -12 V napájení -12 V 58 -12 V napájení -12 V 59 INT1n žád. o přerušení 1 60 Φ2 hodiny TTL 61 INTAn potvrz. přerušení 62 INT0n žád. o přerušení 0
Signály aktivní v úrovní L jsou označeny příponou " n " .
POZNÁMKY:
U signálů označených ve sloupci "signál" * je v případě potřeby pozměňována funkce oproti původnímu provedení sběrnice
SAPI-1 (ARB-1) takto :
- vývod č. 7 pro signál REFRESH pamětí dRAM (trvale)
- vývody č. 21,22 pro rozšíření adresového prostoru
- vývod č. 47 pro indikaci příznaku čtení vnitřní ROM
- vývody č. 48,49 a 50 pro kaskádní signály řadičů přerušení
Detailní popis uvedených změn je uveden v příslušných návodech k obsluze k jednotlivým deskám.
Rozloženi signálů na konektoru XS1 - pozice vyhrazená pro desku RTI-1
č. signál název č. signál název 1 RTLn tlačítko RESET 2 IRQ3n přerušení 3 3 RDY signál READY 4 STSTB vzorek statutu 5 IRQ4n přerušení 4 6 M1n příznak cyklu M1 7 IRQ5n přerušení 5 8 RESn nulování 9 MRn čtení z paměti 10 IORn čteni z portu 11 MWn zápis do paměti 12 IOWn zápis do portu 13 AENn povolení adres 14 NMIn nemaskované přer. 15 + 5 V napájení Ucc 16 + 5 V napájení Ucc 17 + 5 V napájení Ucc 18 + 5 V napájeni Ucc 19 GND zem 20 GND zem 21 MAP1 rozšíření adres 1 22 MAP2 rozšíření adres 2 23 IRQ9n přerušení 9 24 IRQn přerušení 13-20 25 IRQ8n přerušení 8 26 IRQ12n přerušení 12 27 IRQ7n přerušení 7 28 IRQ11n přerušeni 11 29 IRQ6n přerušení 6 30 IRQ10n přerušeni 10 31 D4 datový bit 4 32 D3 datový bit 8 33 D6 datový bit 6 34 D5 datový bit 5 35 D2 datový bit 2 36 D7 datový bit 7 37 D0 datový bit 0 38 D1 datový bit 1 39 A1 adresový bit 1 40 A0 adresový bit 0 41 A3 adresový bit 3 42 A2 adresový bit 2 43 A5 adresový bit 5 44 A4 adresový bit 4 45 A7 adresový bit 7 46 A6 adresový bit 6 47 S3 rezerva 3 48 CAS0 kaskáda 8259 0 49 CAS1 kaskáda 8259 1 50 CAS2 kaskáda 8259 2 51 + 12 V napájení +12 V 52 + 12 V napájení +12 V 53 0 V analogová zem 54 0 V analogová zem 55 Ur záložní napájení 56 Ur záložní napájení 57 -12 V napájení -12 V 58 -12 V napájeni -12 V 59 ONMIn výstup NMI 60 Φ2 hodiny TTL 61 INTAn potvrz. přerušení 62 INT0n žád. o přerušení 0
Signály aktivní v úrovní L jsou označeny příponou " n " .
Vstupy a výstupy
Sběrnicové konektory
Pozice na sběrnici XS1 až XS20 Klíčování XS1 A1 XS2 až XS20 C6 Typ konektoru zásuvka TX 518 6212 Typy konektorů na deskách vidlice řada TY 517, TY 525
Vstupy napájecích vodičů a RTL
Typ kontaktu plochý kolík 4,8 mm 7201-01/4 Zakončení napáj. kabelů pl.dutinka 4,8 mm 7101-01(03)
Řadové konektory pro připojení přídavných zařízení
Typ kontaktu kontaktní kolík WA 459 41 Zakončení připojovacích kabelů 3 kontakty pohyblivá zásuvka WK 180 22 5 kontaktů pohyblivá zásuvka WK 180 26 Jmenovitý proud kontaktem 3 A Přechodový odpor max. 10 mΩ

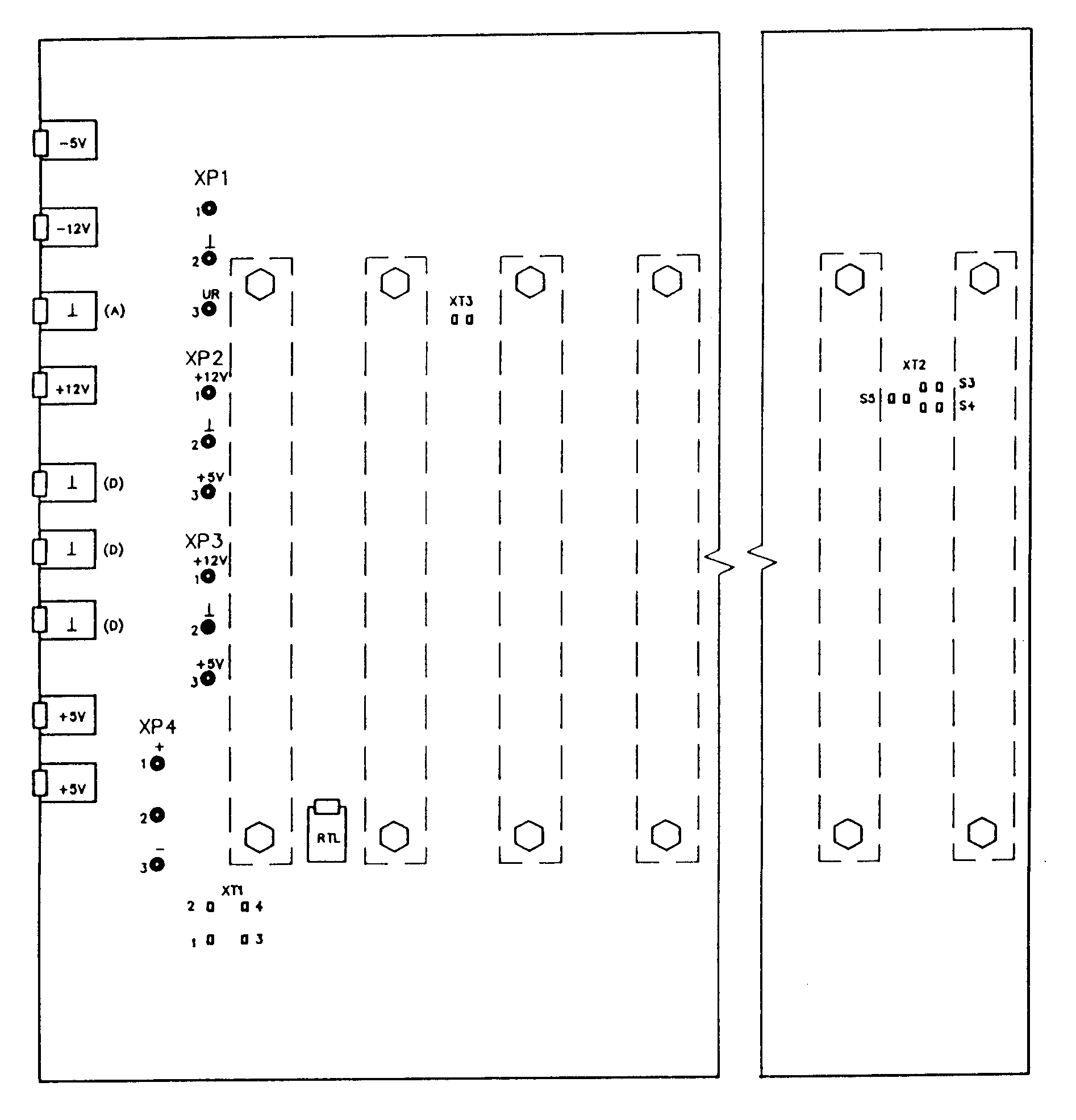

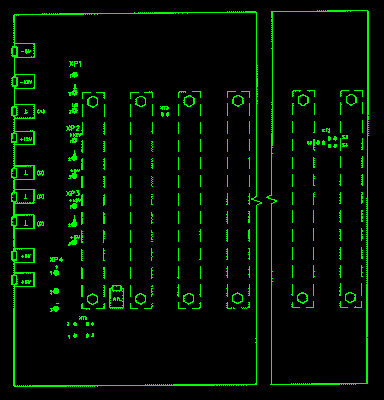

Umístění konektorů na desce sběrnice a zapojení jejich vývodů je uvedeno v kapitole rozložení obvodů a na schématu
zapojení.
Příklady připojení periferních zařízení

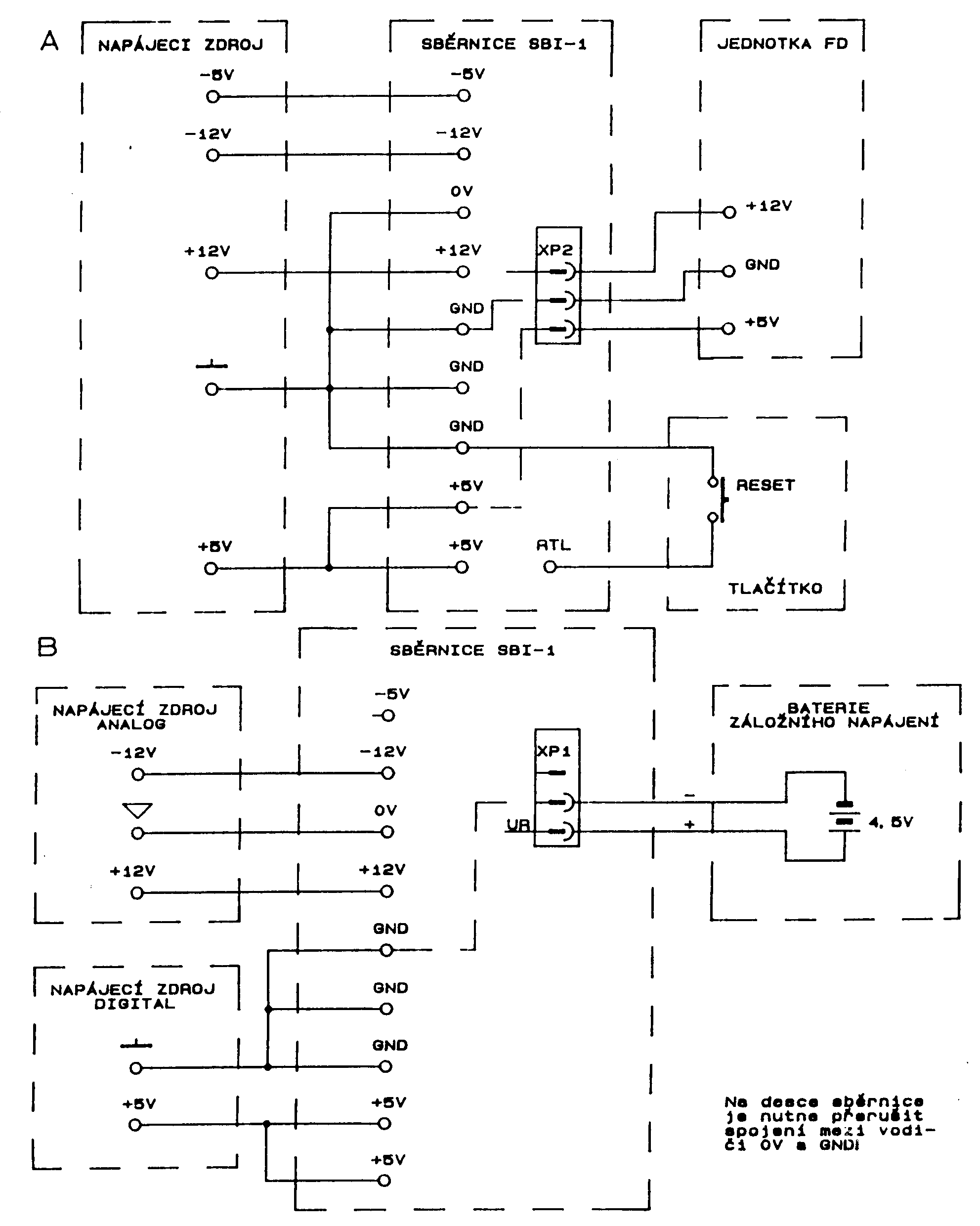

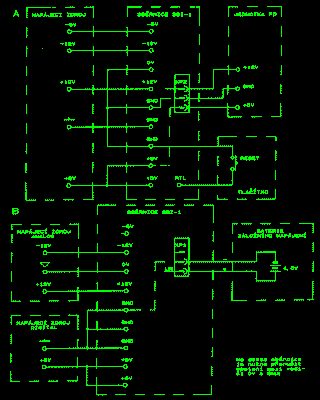

A Připojení napájecího zdroje, jednotky FD a tlačítka RESET
B Připojení napájecího zdroje a záložního napájení
Na desce sběrnice nutné přerušit spojení mezi vodiči 0V • GND !
Příklady připojení periferních zařízení

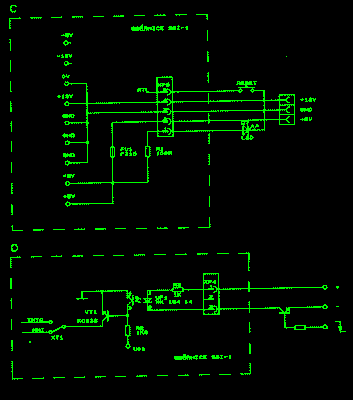

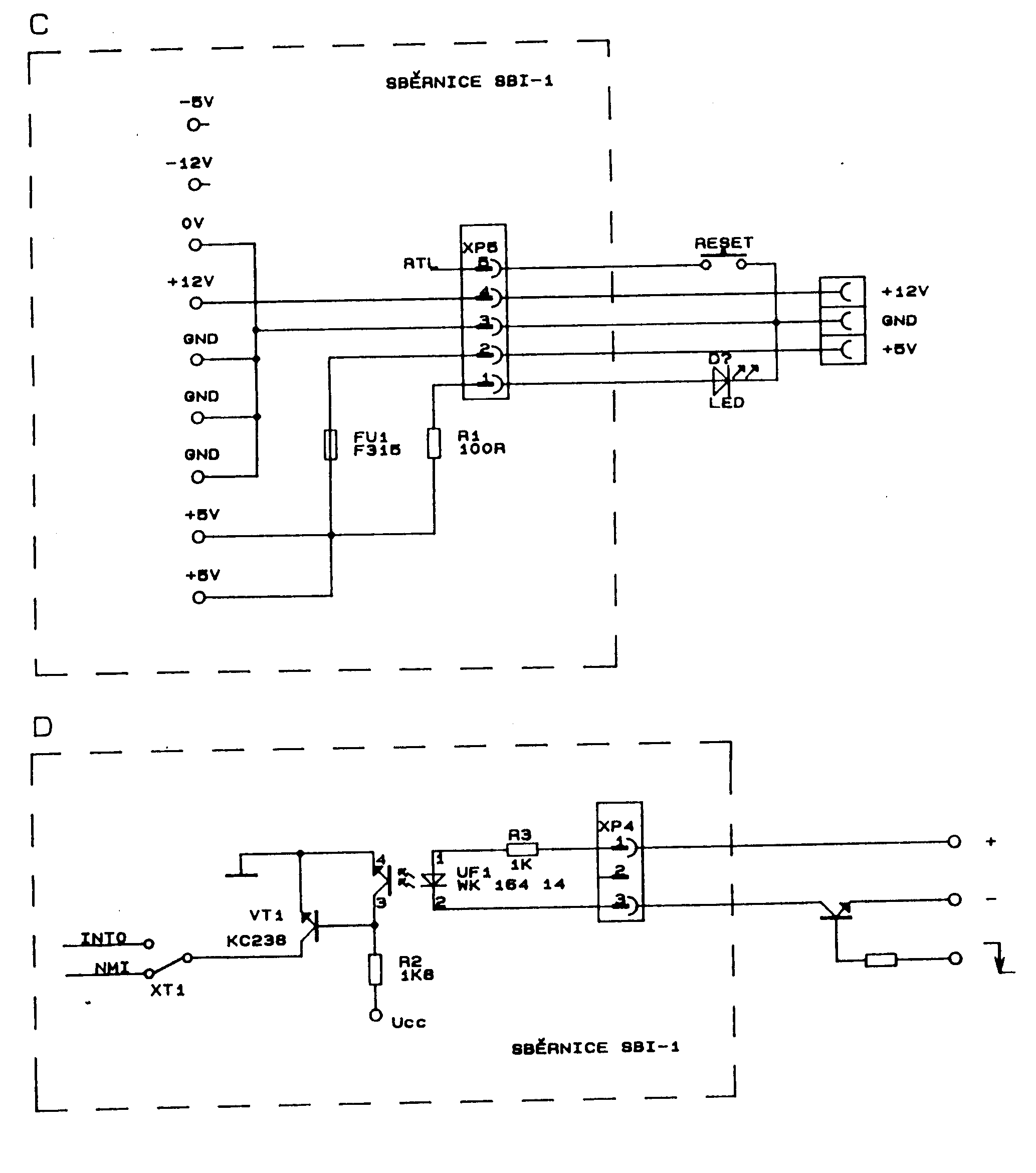

C Připojení systémového panelu
D Připojení signálu externího NMI
Zapojení propojek
XT 1 Připojeni signálů externího NMI XT1 externí NMI propojeno 1-2 přiveden na desku RTI-1 propojeno 3-4 spojen se signálem INT1 sběrnice rozpojeno nevyužit
XT 2 Volba funkce vývodů 48.49,50 XT2 funkce vývodů 48,49,50 u XS2 až XS5 propojeno vývody ve funkci S4, S5, S6 rozpojeno vývody ve funkci CAS0, CAS1, CAS2
XT 3 Zdroj signálu INT1 (NMI) pro CPU XT3 požadavek přerušení INT1 od propojeno signálů INT1 z desek v pozicích 3-20 rozpojeno signálu ONMI z desky RTI-1
Poznámky uživatele o nastavení propojek
Instalace
Instalaci může provádět pracovník poučený podle §5 vyhlášky 50/78 Sbírky.
Při uvádění výrobku do provozu bezprostředně po dopravě je nutné zajistit vyrovnání teploty zabalené desky s teplotou
provozního prostředí a zabránit tak vzniku orosení.
Při instalaci sběrnice (je-li tato dodávána samostatně) postupovat následujícím způsobem :
Před definitivním upevněním sběrnice do rámu je nutné zajistit správnou polohu sběrnice vůči vodítkům pro desky. V
žádném případě nesmí dojít při zasunování desek k ohýbáni kontaktů sběrnicových konektorů.
Sběrnice musí být k rámu přichycena šrouby ve všech upevňovacích otvorech, aby nedocházelo k jejímu prohýbání při
manipulaci s deskami.
Vstupy napájecích napětí na sběrnici se propojí s výstupy zdroje vodiči s dostatečným průřezem; pro napájení +5 V a
společný vodič GND mohou být tyto vodiče vícenásobné. K zakončení napájecích vodičů musejí být použity odpovídající
ploché dutinky. Rovněž kabely připojované k řadovým konektorům musí být zakončeny předepsanými zásuvkami. U těchto
zásuvek je nutné odstranit boční vodící výstupek.
Propojky se zapojují ovíjením, je dovoleno použít spojení pájením.
Před zasunutím desek do sběrnice je nutné se přesvědčit o správném připojení napájecích napětí měřením na příslušných
vývodech sběrnicových konektorů.
Přídavná zařízení napájená ze sběrnice musí být před připojením zkontrolována.
Souhrn odběrů systémových prvků - desek a připojených periferních zařízení napájených ze sběrnice nesmí v žádné
hladině napájecích napětí překročit povolený odběr použitého napájecího zdroje.
Desky zasunované do sběrnice musí mít čisté, rovné a jinak nepoškozené kontakty vidlic.
DESKY JE DOVOLENO ZASUNOVAT A VYJÍMAT POUZE U SYSTÉMU VE VYPNUTÉM STAVU!
Poznámky uživatele o instalaci sběrnice

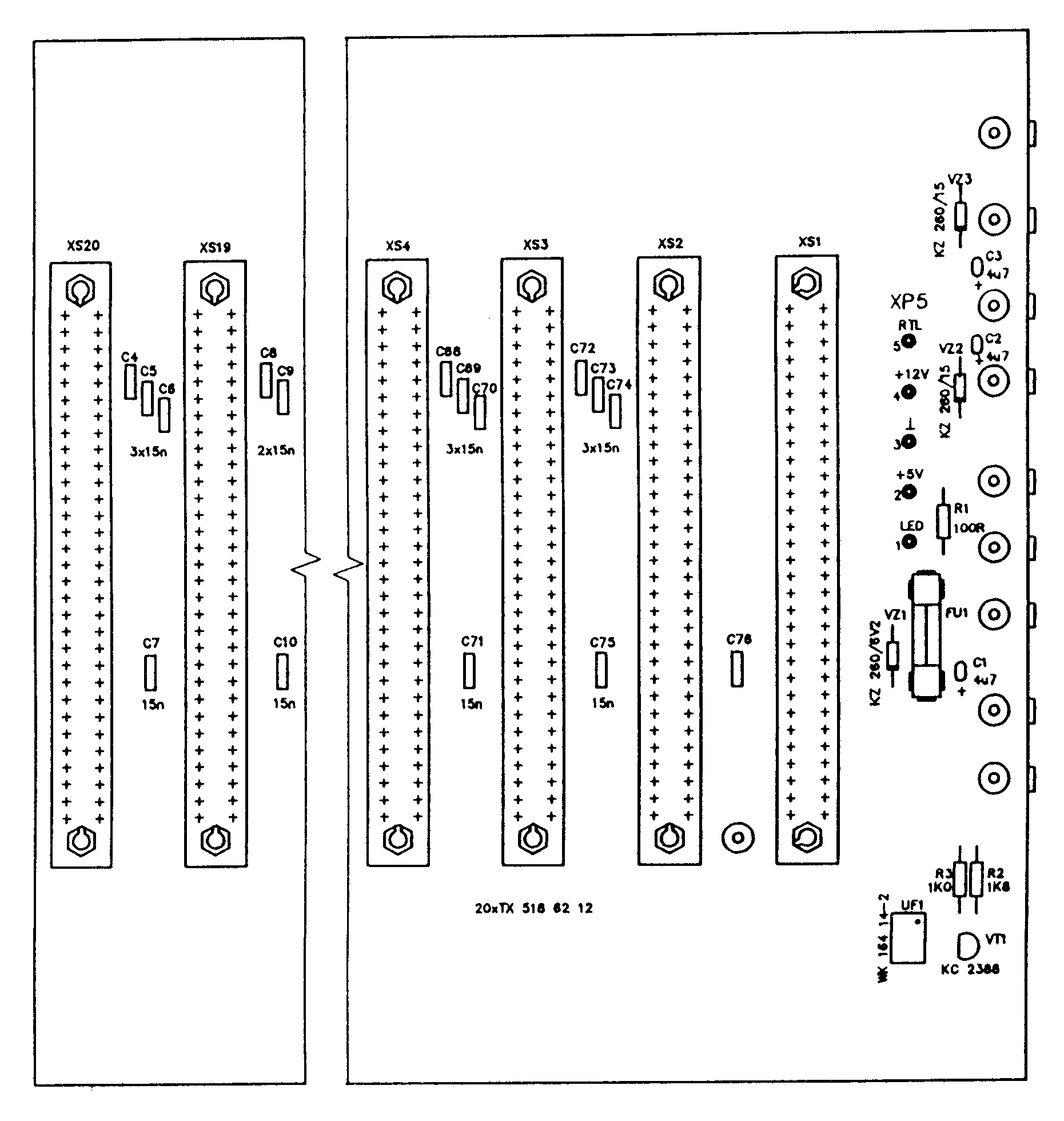

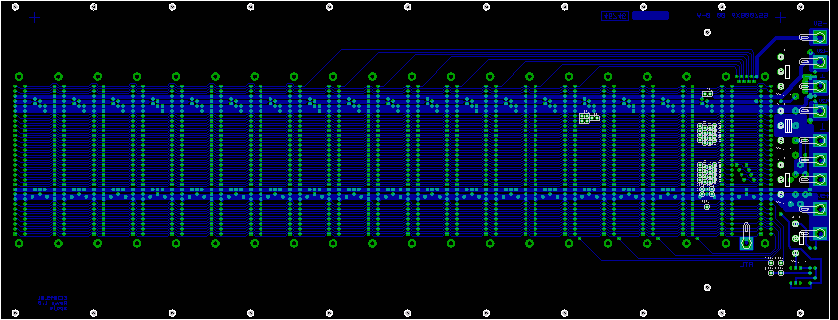

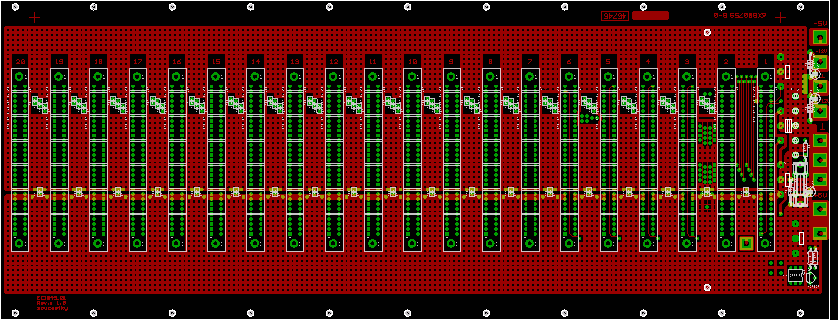

Rozložení obvodů

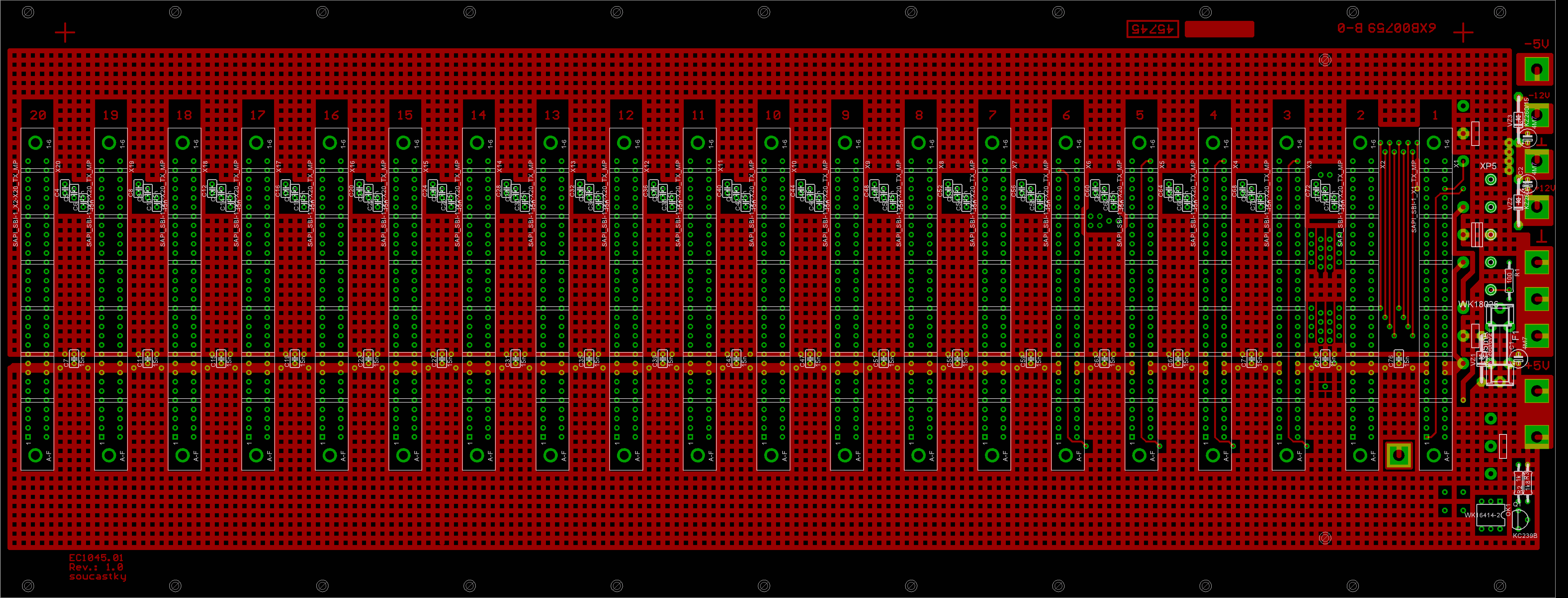

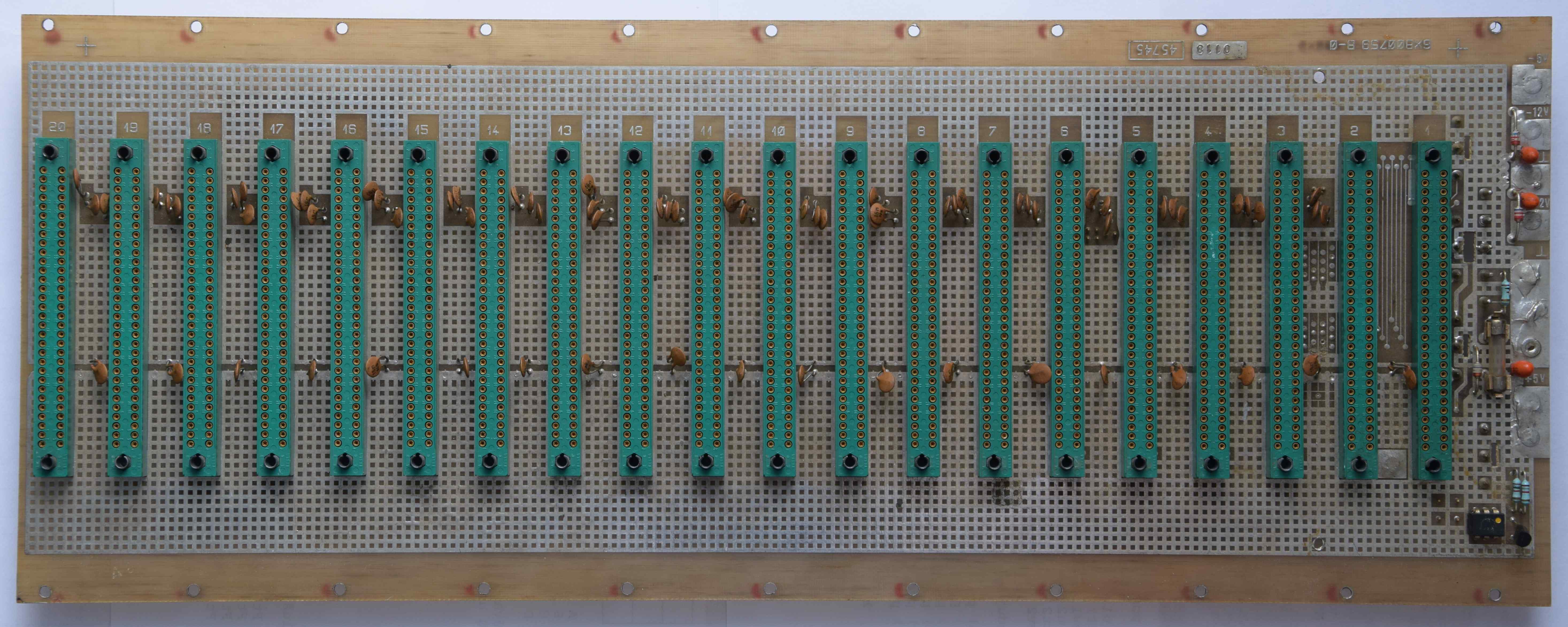

Pohled ze strany součástek
Výkresové číslo kompletní desky 6XK 199 304 Výkresové číslo desky plošných spojů 6XB 007 59

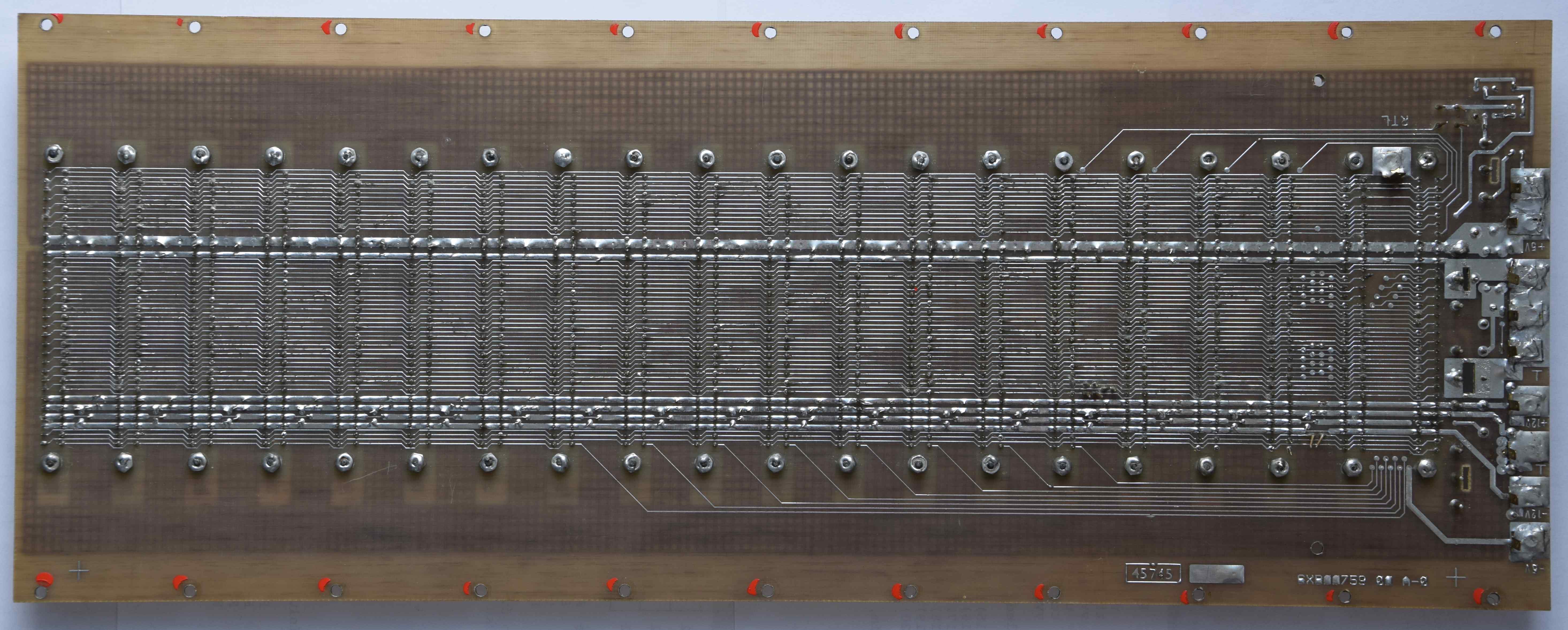

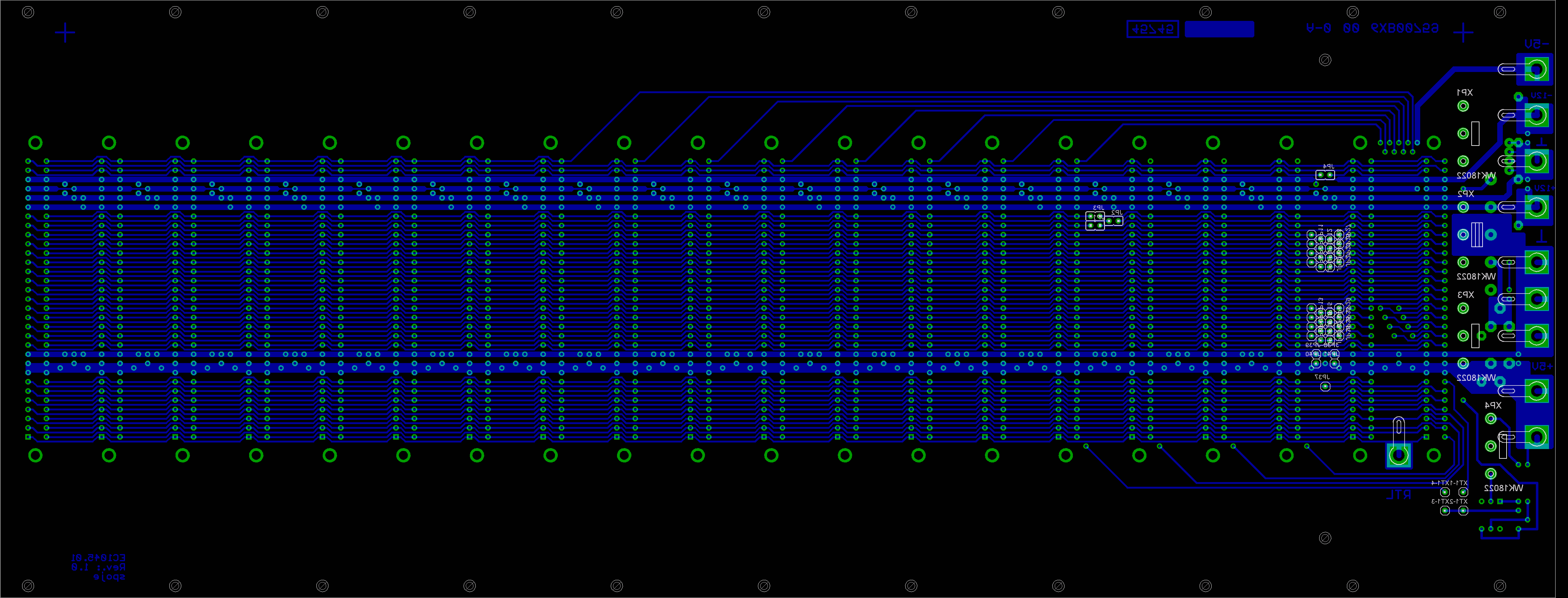

Pohled ze strany spojů
Rozměry 420 x 162,5 mm Maximální hmotnost kompletní sběrnice 650 g
Použité součástky
název pozice na sběrnici hodn typ zásuvka XS1 až XS20 TX 518 6212 odpor R1 100R TR 296 odpor R2 1k8 TR 296 odpor R3 1K0 TR 296 kondenzátor C1 až C3 4µ7 TE 134 kondenzátor C4 až C76 15n TK 683 dioda VZ1 KZ 260 / 6V2 dioda VZ2,VZ3 KZ 260 / 15 tranzistor VT1 KC 238B optron UF1 WK 164 14-2 poiistka FU1 F 315 / 35 A
Všeobecné údaje
Zkoušky u výrobce:
Výrobce provádí typové, kontrolní, informační i dílčí zkoušky pro ověření vlastnosti výrobku v mezních pracovních
podmínkách a pro regulaci kvality práce v průběhu výrobního procesu. Metodika a rozsah těchto zkoušek jsou dány
interními předpisy, které konkretizují ustanovení státních, oborových a podnikových norem.
Záruka :
Výrobce ručí za jakost výrobku po dobu uvedenou na záručním listě.
Balení :
Při dodávce jednotlivé sběrnice je tato balena do přepravního obalu.
Je-li sběrnice dodávána v rámci sestavy, je upevněna do rámu mikropočítače.
Doprava :
Výrobek se přepravuje v dodávaném obalu chráněn před vlivy povětrnosti a agresivních látek všemi druhy krytých
přepravních prostředků. Při přepravě nesmí docházet k hrubým otřesům. Klimatické podmínky při dopravě jsou určeny
podle ČSN 36 9302 čl.1.8.1 to je :
rozsah teplot -40 °C až +50 °C relativní vlhkost vzduchu 95 % při 30 °C
Skladování :
Skladovací prostor musí být suchý, dobře větraný, bez mechanických otřesů a chemických vlivů. Skladovací teplota musí
být v rozmezí +5 °C až +40 °C a relativní vlhkost maximálně 85 % . Výrobky musí být skladovány v neporušeném obalu
(ČSN 36 9302 čl. 1.9.4).
Údržba :
Zařízení neobsahuje žádné nastavovací prvky. Údržba spočívá v občasné kontrole mechanického stavu sběrnice a součástek
na ní osazených. Zvýšenou pozornost je třeba věnovat stavu kontaktních dutinek sběrnicových zásuvek a upevnění
přívodních kabelů zejména od napájecího zdroje V rámci údržby je možné odstraňovat usazený prach odsáváním.
Servis :
Záruční a běžné opravy výrobku zajišťuje TESLA ELTOS. Při poruše je nutné zaslat výrobek zabalený v původním obalu na
adresu
TESLA ELTOS DIZ Kocínova 136 397 01 PÍSEK
Pro větší odebíraná množství si může odběratel dohodnout s výrobcem jinou formu zajišťování servisní činnosti.
Provozně technické údaje
Datum dne uvedení výrobku do provozu : _____________
Údaje o reklamacích : datum, obsah reklamace, opatření
Údaje o provozu : termín od-do, způsob práce, doba práce
Technická obsluha : datum, prováděné práce, technický stav
Závady při provozu : datum, charakteristika závady, příčina
Opravy, konstrukční změny : datum, popis, výsledný stav
Blokové schéma přeruš. systému
Schéma zapojení
Schéma SBI-1 a černobílá verze ZDE.
Mikropočítačový soubor SAPI-1.5
Sběrnice SBI-1
Výrobce si vyhrazuje v rámci technického rozvoje a dalšího vývoje zařízení provádět změny sloužící ke zlepšení funkce
výrobku. Z tohoto důvodu se nemusí všechny údaje v textu a všechna vyobrazení zcela shodovat s dodávaným zařízením.
Uživatelská dokumentace je duševnim majetkem firmy TESLA LIBEREC. Rozmnožování podléhá souhlasu výrobce. Nerespektování
uvedené podmínky, případně jiné zneužití dokumentace může být soudně stíháno.
(C) TESLA LIBEREC 1990
SBI-1
Obsah:
- Základní údaje
- Technické parametry
- Provozní údaje
- Popis funkce
- Signály sběrnice
- Vstupy a výstupy
- Zapojeni propojek
- Instalace
- Rozložení obvodů
- Použité součástky
- Všeobecné údaje
- Provozně technické údaje
- Blokové schéma přeruš, systému
- Schéma zapojení
LIBEREC
Základní údaje
| Název : | SBĚRNICE SBI-1 |
| Výroba : | TESLA LIBEREC s.p. |
| Kateřinská ulice 235 | |
| 461 98 LIBEREC | |
| Prodej : | TESLA LIBEREC s.p. |
| a | |
| TESLA ELTOS s. p. | |
| Dodavatelsko inženýrský závod | |
| pošta 45, schránka 27 | |
| 145 00 PRAHA 4 | |
| Servis : | TESLA ELTOS s. p. |
| Dodavatelsko inženýrský závod | |
| Kocínova 136 | |
| 397 01 PÍSEK | |
| Technické podmínky : | TESLA LIBEREC s. p. |
| TPTE 82-251/89 |
Sběrnice SBI-1 je prvkem mikropočítačového souboru SAPI-1.5. Je určena pro rozsáhlejší aplikace, ve kterých umožňuje využití víceúrovňového přerušovacího systému (System Bus & Interrupt).
Technické parametry
| Napájecí napětí | +5 V ±5% |
| -5 V ±5% | |
| ±12 V ±5% | |
| * napájecí napětí -5 V nepoužívat v nových aplikacích | |
| Napětí záložního zdroje pro RTI-1 | +4,5 V |
| Typy rozhraní adresy | třístavové TTL |
| data | třístavové TTL |
| řízení | třístavové TTL nebo |
| otevřený kolektor | |
| Počet adresových vodičů | 16+2 stránkování |
| Počet datových vodičů | 8 |
| Počet řídících vodičů | 22 |
| Počet napájecích vodičů | 14 |
| Konektory | nepřímé 62 vývodů, FRB |
| proud kontaktem | 3 A max. |
| přechodový odpor | 7 mohm max. |
| mechanická trvanlivost | 10 000 cyklů |
| Charakteristika budičů | |
| výstupní proud úroveň L | 24 mA |
| výstupní proud úroveň H | -2 mA |
| Doporučené typy budičů | |
| třístavové TTL | 74 (A)LS 24X |
| otevřený kolektor | 74 (A)LS 38 |
| Charakteristika přijímačů - maximální doporučené hodnoty | |
| vstupní proud úroveň L | -0,4 mA |
| vstupní proud úroveň H | 25 µA |
| Doporučené typy přijímačů | obvody řady 74(A)LS |
| paměti PROM řady 74S | |
| Úrovně | |
| společný bod (GND) | 0 V |
| výstupní napětí úroveň L | max. 0,6 V |
| vstupní napětí úroveň L | max. 0,8 V |
| zakázané pásmo | 0,8 V - 2,0 V |
| vstupní napětí úroveň H min. | 2,0 V |
| výstupní napětí úroveň H | min. 2,4 V |
| napájecí napětí | +5 V ±5% |
| Napájecí soustava | |
| maximální odběr celkový | +5 V / 15 A |
| ±12 V / 4 A | |
| celkový odpor od vstupu napá- | +5 V / 20 mΩ max. |
| jení k libovolné pozici | ±12 V / 100 mΩ max. |
| doporučený odběr jedné desky | +5 V / 1,0 A max. |
| Počet desek ve sběrnici | 20 |
| z toho standardní pozice | 19 |
| vyhrazené pozice | 1 pro desku RTI-1 |
| Rozteč desek ve sběrnici | 20mm |
| Mechanické parametry jednotlivých desek souboru | |
| rozměr desky | 140 x 150 mm (+0/-0,3) |
| tloušťka plošného spoje | 1,5 mm |
| výška součástek nad deskou | max. 15 mm |
| výška vývodů ze strany spojů | max. 2,5 mm |
Provozní údaje
Pracovní podmínky :
Odolnost výrobku vůči vlivu klimatických činitelů je označena skupinou 2 podle ČSN 36 9302 čl. 1.3.1 tj. musí zabezpečit provozuschopnost a vnější vzhled pro:
| Rozsah pracovních teplot | +5 až +40 °C |
| Relativní vlhkost vzduchu | 40 až 80 % při 25 °C |
| Atmosférický tlak | 84 až 107 kPa |
| Prostředí | bez agresivních plynů a par |
Bezpečnostní ustanovení :
Připojená zařízení napájená z rozvodné sítě 220V/50Hz musí splňovat ustanovení ČSN 36 9060 (zejména požadavek na izolační pevnost zkoušenou napětím 3,75 kV).
| Krytí: | IP 00 |
Funkční zkoušky:
Odolnost proti vnějším vlivům je dána ČSN 36 9302 takto :
| mráz | článek 2.4 |
| suché teplo | článek 2.5 |
| vlhké teplo | článek 2.6 |
| chvění | článek 2.10 |
Střední doba mezi poruchami:
| prostředí normální +5 °C až +40 °C | >100 000 hodin |
| prostředí klimatizované +15 °C až +30 °C | >100 000 hodin |
Popis funkce
Sběrnice SBI-1 je základním elektronicko - mechanickým prvkem sestav řídícího mikropočítače SAPI-1.5. Tato sběrnice umožňuje skládání jednotlivých prvků souborů SAPI-1 a SAPI-1.5 pro rozsáhlejší aplikace s možností využití funkce víceúrovňového přerušovacího systému. Až na některé výjimky uvedené dále je sběrnice SBI-1 funkčně shodná s dosud používanou sběrnicí ARB-1, v případě doplnění rozšiřujícím modulem je s touto sběrnicí funkčně ekvivalentní. SBI-1 je však zejména určena pro nové aplikace s prvky SAPI-1.5, kde zapojení desky procesoru PKT-1 a desky řadiče přerušení RTI-1 přináší plné využití možností sběrnice.
Sběrnice SBI-1 je tvořena dvoustrannou deskou plošného spoje, na které jsou umístěny elektronické a mechanické prvky. K rámu mikropočítače se sběrnice upevňuje pomocí šroubů M3. K přivedení napájecích napětí a řídících signálů jsou použity ploché kolíky (fastony) a nepřímé řadové konektory.
Vlastní zapojení sběrnice je možné rozdělit do čtyř základních funkčních celků:
- rozvod napájecích napětí pro desky a perif. zařízení
- pole sběrnicových konektorů
- konektory pro umístění desek procesoru PKT-1 a řadiče přerušení RTI-1
- víceúrovňový přerušovací systém
Rozvod napájecích napětí
Na sběrnici je proveden rozvod systémových napájecích napětí +5 V, -5 V, +12 V, -12 V pro jednotlivé desky. Vzhledem k použití nových prvků není vhodné využívat napájecí napětí -5 V. Pro rozvod základního napájecího napětí Ucc (+5 V) logických obvodů a odpovídajícího společného vodiče GND je potřebné využívat vývody číslo 15 až 20 sběrnice.
Společný vodič GND umístěný na vývodech 53 a 54 je sice v základním provedení propojen s vývody 19 a 20, přerušením vodičů na desce PS v oblasti příslušného přívodu je však možné oba tyto společné vodiče rozpojit a oblast vývodů číslo 51 až 58 použít pro samostatný rozvod symetrického napájecího napětí ±12 V s analogovou zemí pro napájení rozšiřujících desek. Potom však není například napájecí napětí +12 V použitelné pro napájení logických obvodů systému, protože filtrační kondenzátory nebudou spojeny s "číslicovou zemí".
K odstranění zákmitů na napájecích vodičích vzniklých při činnosti systému slouží keramické kondenzátory umístěné mezi jednotlivými sběrnicovými konektory a to jak pro napětí +5 V, tak i pro -5 V a ±12 V. Na vstupu rozvodů napájecích napětí +5 V a ±12 V je dále umístěna zenerova dioda pro jednorázovou ochranu před přepětím a tantalový elektrolytický kondenzátor.
Přívody napájecích napětí od zdroje jsou zakončeny plochými dutinkami zasunutými na ploché kolíky připevněné ke sběrnici. Pro napětí +5 V a společný vodič GND jsou tyto vstupy vícenásobné.
K napájení přídavných zařízení - například mechanik floppy disků nebo monitorů - je možné využít výstupní řadové konektory XP2, XP3 případné XP5, na něž jsou vyvedeny napájecí napětí +5 V a +12 V, přičemž konektor XP5 je určen zejména pro připojení systémového panelu. Obsahuje výstupy +5 V/max.0,3 A; +12 V, výstup napájení signalizační LED diody a vstup signálu RTL z tlačítka ruční inicializace.
UPOZORNĚNÍ:
Souhrn odběrů systémových prvků - desek a připojených periferních zařízení napájených ze sběrnice nesmí v žádné hladině
napájecích napětí překročit povolený odběr použitého napájecího zdroje.
Systémové konektory
Pole zásuvek XS3 až XS20 je určeno pro umístění základních systémových i rozšiřujících desek mikropočítače SAPI-1. Všechny pozice jsou rovnocenné (není-li využíván víceúrovňový přerušovací systém - viz dále). V jakékoliv pozici může být zasunuta libovolná deska včetně desky procesoru typu PKT-1.
UPOZORNĚNÍ:
Je nutné, aby základní systémové desky zejména procesoru PKT-1 a paměti
RSW-1 byly umístěny v blízkých, pokud možno sousedních pozicích. Tím je omezen nepříznivý vliv
délky sběrnice na jejich vzájemnou komunikaci.
Pro rozsáhlejší řídící aplikace umožňuje sběrnice využití víceúrovňového přerušovacího systému řízeného deskou RTI-1.V tomto případě je v zásuvce XS2 umístěna deska PKT-1 a v zásuvce XS1 deska RTI-1.
UPOZORNĚNÍ:
Zásuvka XS1 má nestandardní zapojení sběrnicového konektoru a jiné klíčování - je určena výhradně pro desku RTI-1.
POZNÁMKA:
Deska PKT-1 může být připojena k zásuvce XS2 i v případě, kdy není využíván rozšířený
přerušovací systém.
K zásuvce XS1 vývodům 55 a 56 je prostřednictvím řadového konektoru XP1 připojeno napájecí napětí 4,5 V ze záložního napájecího zdroje. Toto napětí je určeno pro napájení generátoru reálného časového údaje a zálohované paměti sRAM umístěných na desce RTI-1 v době vypnutí nebo výpadku systémového napájecího zdroje.
Mezi zásuvkami XS2 a XS3 je pole pro kontakty, které slouží k připojení rozšiřujícího modulu zesilovačů signálů adresové sběrnice. V případě využití tohoto prvku je nutné přerušit adresové vodiče A0 až A15 ze strany spojů přímo na desce sběrnice SBI-1. Instalace modulu se provede podle k němu přiloženého návodu. Tím se sběrnice SBI-1 stává použitelnou pro desky procesoru typu JPR-1(A) případně JPR-1Z.
Přerušovací systém
Jak vyplývá z přiloženého blokového schématu je na sběrnici SBI-1 dána možnost zavedení víceúrovňového přerušovacího systému. K tomu jsou využity standardní sběrnicové signály SAPI-1 – INT0, INT1 a INTA, nové je definován význam rezervních signálů S4,S5,S6 jako CAS0,CAS1,CAS2 tj. signály umožňující kaskádní zapojení řadičů přerušení typu 8259. Signál INTE je jako nadbytečný zrušen a nahrazen signálem REF pro řízení obnovy informací v pamětech dRAM.
Práce bez využití přerušení
V tomto případě nejsou aktivovány žádnou deskou signály INT0 a INT1, procesor nevydává potvrzení signálem INTA. Desky systému mohou být umístěny v libovolné pozici 2 až 20, propojky signálů S4, S5, S6 mezi pozicemi 5 a 6 a propojka signálu INT1 mezi pozicemi 2 a 3 jsou propojeny. Všechny signály sběrnice mají standardní význam ARB-1.
Práce ve standardním přerušovacím režimu ARB-1
Tento způsob je možný v pozicích 13 až 20 sběrnice SBI-1. Po spojení propojek signálů S4, S5, S6 a INT1 mají tyto standardní význam ARB-1 přičemž signál INT0 je použitelný v pozicích 13 až 20. Obsluhu požadavků na přerušení provádí mikroprocesor.
POZNÁMKA:
Ve výše uvedených režimech může být deska procesoru umístěna v každé z uvedených pozic. Z funkčních bloků na desce
RTI-1 lze využít generátor reálného času a zálohovanou paměť sRAM.
Využití rozšířeného přerušovacího systému
Tuto variantu poskytuje vzájemná spolupráce desek procesoru PKT-1 a řadiče přerušení RTI-1. Specializuje se význam signálů požadavků přerušení INT0 jako selektivních od jednotlivých desek, signál INT1 je vyhrazen pro požadavek na nemaskovatelné přerušení NMI s možností generování z vnějšího zařízení, například při výpadku napájecího zdroje.
K desce RTI-1 jsou svedeny vodiče IRQ ( jako sloučený požadavek na přerušení od desek v pozicích 13 až 20 ) a dále IRQ3, IRQ4 ... IRQ12 jako jednotlivé požadavky od pozic 3 až 12. Na tuto desku je možné při odpovídajícím zapojení propojky přivést požadavek z galvanicky odděleného vstupu XP4. Potom je tento signál zařazen do prioritního řetězce nebo jako signál ONMI propojen na vstup NMI procesoru. Při druhém způsobu propojení je externí požadavek z XP4 přiveden na vstup NMI (INT1) procesoru přímo.
Po zpracování prioritním řadičem požadavků na přerušení je deskou RTI-1 vydán signál INT pro procesor. Ten potom řídí vlastní obsluhu příslušného požadavku pomocí signálu INTA.
Kaskádní zapojení řadičů obsluhy přerušení
Tato možnost je dána využitím rezervních vodičů pro rozvod signálů CAS0, CAS1 a CAS2 obvodů typu 8259. Pozice 3,4 a 5 jsou potom vyhrazeny pro připojení uživatelských desek vybavených uvedenými obvody.
Signály sběrnice
| č. | signál | název | č. | signál | název |
| 1 | RTLn | tlačítko RESET | 2 | HOLDn | žádost o DMA |
| 3 | RDY | signál READY | 4 | STSTB | vzorek statutu |
| 5 | HLDAn | potvrzení pro DMA | 6 | M1n | příznak cyklu M1 |
| 7 | *REFn | obnova obs. dRAM | 8 | RESn | nulování |
| 9 | MRn | čtení z paměti | 10 | IORn | čtení z portu |
| 11 | MWn | zápis do paměti | 12 | IOWn | zápis do portu |
| 13 | AENn | povolení adres | 14 | DENn | povolení dat |
| 15 | + 5 V | napájení Ucc | 16 | + 5 V | napájení Ucc |
| 17 | + 5 V | napájení Ucc | 18 | + 5 V | napájení Ucc |
| 19 | GND | zem | 20 | GND | zem |
| 21 | *MAP1 | rozšíření adres 1 | 22 | *MAP2 | rozšíření adres 2 |
| 23 | A9 | adresový bit 9 | 24 | A15 | adresový bit 15 |
| 25 | A11 | adresový bit 11 | 26 | A14 | adresový bit 14 |
| 27 | A13 | adresový bit 13 | 28 | A12 | adresový bit 12 |
| 29 | A10 | adresový bit 10 | 30 | A8 | adresový bit 8 |
| 31 | D4 | datový bit 4 | 32 | D3 | datový bit 8 |
| 33 | D6 | datový bit 6 | 34 | D5 | datový bit 5 |
| 35 | D2 | datový bit 2 | 36 | D7 | datový bit 7 |
| 37 | D0 | datový bit 0 | 38 | D1 | datový bit 1 |
| 39 | A1 | adresový bit 1 | 40 | A0 | adresový bit 0 |
| 41 | A3 | adresový bit 3 | 42 | A2 | adresový bit 2 |
| 43 | A5 | adresový bit 5 | 44 | A4 | adresový bit 4 |
| 45 | A7 | adresový bit 7 | 46 | A6 | adresový bit 6 |
| 47 | *S3 | rezerva 3 | 48 | *S4 | rezerva 4 |
| 49 | *S5 | rezerva 5 | 50 | *S6 | rezerva 6 |
| 51 | + 12 V | napájení +12 V | 52 | + 12 V | napájení +12 V |
| 53 | 0 V | analogová zem | 54 | 0 V | analogová zem |
| 55 | -5 V | napájení -5 V | 56 | -5 V | napájení -5 V |
| 57 | -12 V | napájení -12 V | 58 | -12 V | napájení -12 V |
| 59 | INT1n | žád. o přerušení 1 | 60 | Φ2 | hodiny TTL |
| 61 | INTAn | potvrz. přerušení | 62 | INT0n | žád. o přerušení 0 |
Signály aktivní v úrovní L jsou označeny příponou " n " .
POZNÁMKY:
U signálů označených ve sloupci "signál" * je v případě potřeby pozměňována funkce oproti původnímu provedení sběrnice
SAPI-1 (ARB-1) takto :
- vývod č. 7 pro signál REFRESH pamětí dRAM (trvale)
- vývody č. 21,22 pro rozšíření adresového prostoru
- vývod č. 47 pro indikaci příznaku čtení vnitřní ROM
- vývody č. 48,49 a 50 pro kaskádní signály řadičů přerušení
Detailní popis uvedených změn je uveden v příslušných návodech k obsluze k jednotlivým deskám.
Rozloženi signálů na konektoru XS1 - pozice vyhrazená pro desku RTI-1
| č. | signál | název | č. | signál | název |
| 1 | RTLn | tlačítko RESET | 2 | IRQ3n | přerušení 3 |
| 3 | RDY | signál READY | 4 | STSTB | vzorek statutu |
| 5 | IRQ4n | přerušení 4 | 6 | M1n | příznak cyklu M1 |
| 7 | IRQ5n | přerušení 5 | 8 | RESn | nulování |
| 9 | MRn | čtení z paměti | 10 | IORn | čteni z portu |
| 11 | MWn | zápis do paměti | 12 | IOWn | zápis do portu |
| 13 | AENn | povolení adres | 14 | NMIn | nemaskované přer. |
| 15 | + 5 V | napájení Ucc | 16 | + 5 V | napájení Ucc |
| 17 | + 5 V | napájení Ucc | 18 | + 5 V | napájeni Ucc |
| 19 | GND | zem | 20 | GND | zem |
| 21 | MAP1 | rozšíření adres 1 | 22 | MAP2 | rozšíření adres 2 |
| 23 | IRQ9n | přerušení 9 | 24 | IRQn | přerušení 13-20 |
| 25 | IRQ8n | přerušení 8 | 26 | IRQ12n | přerušení 12 |
| 27 | IRQ7n | přerušení 7 | 28 | IRQ11n | přerušeni 11 |
| 29 | IRQ6n | přerušení 6 | 30 | IRQ10n | přerušeni 10 |
| 31 | D4 | datový bit 4 | 32 | D3 | datový bit 8 |
| 33 | D6 | datový bit 6 | 34 | D5 | datový bit 5 |
| 35 | D2 | datový bit 2 | 36 | D7 | datový bit 7 |
| 37 | D0 | datový bit 0 | 38 | D1 | datový bit 1 |
| 39 | A1 | adresový bit 1 | 40 | A0 | adresový bit 0 |
| 41 | A3 | adresový bit 3 | 42 | A2 | adresový bit 2 |
| 43 | A5 | adresový bit 5 | 44 | A4 | adresový bit 4 |
| 45 | A7 | adresový bit 7 | 46 | A6 | adresový bit 6 |
| 47 | S3 | rezerva 3 | 48 | CAS0 | kaskáda 8259 0 |
| 49 | CAS1 | kaskáda 8259 1 | 50 | CAS2 | kaskáda 8259 2 |
| 51 | + 12 V | napájení +12 V | 52 | + 12 V | napájení +12 V |
| 53 | 0 V | analogová zem | 54 | 0 V | analogová zem |
| 55 | Ur | záložní napájení | 56 | Ur | záložní napájení |
| 57 | -12 V | napájení -12 V | 58 | -12 V | napájeni -12 V |
| 59 | ONMIn | výstup NMI | 60 | Φ2 | hodiny TTL |
| 61 | INTAn | potvrz. přerušení | 62 | INT0n | žád. o přerušení 0 |
Signály aktivní v úrovní L jsou označeny příponou " n " .
Vstupy a výstupy
Sběrnicové konektory
| Pozice na sběrnici | XS1 až XS20 | |
| Klíčování | XS1 | A1 |
| XS2 až XS20 | C6 | |
| Typ konektoru | zásuvka | TX 518 6212 |
| Typy konektorů na deskách | vidlice | řada TY 517, TY 525 |
Vstupy napájecích vodičů a RTL
| Typ kontaktu | plochý kolík 4,8 mm 7201-01/4 |
| Zakončení napáj. kabelů | pl.dutinka 4,8 mm 7101-01(03) |
Řadové konektory pro připojení přídavných zařízení
| Typ kontaktu | kontaktní kolík WA 459 41 | |
| Zakončení připojovacích kabelů | ||
| 3 kontakty | pohyblivá zásuvka WK 180 22 | |
| 5 kontaktů | pohyblivá zásuvka WK 180 26 | |
| Jmenovitý proud kontaktem | 3 A | |
| Přechodový odpor | max. 10 mΩ | |
Umístění konektorů na desce sběrnice a zapojení jejich vývodů je uvedeno v kapitole rozložení obvodů a na schématu zapojení.
Příklady připojení periferních zařízení
A Připojení napájecího zdroje, jednotky FD a tlačítka RESET
B Připojení napájecího zdroje a záložního napájení
Na desce sběrnice nutné přerušit spojení mezi vodiči 0V • GND !
Příklady připojení periferních zařízení
C Připojení systémového panelu
D Připojení signálu externího NMI
Zapojení propojek
| XT 1 | Připojeni signálů externího NMI | |
| XT1 | externí NMI | |
| propojeno 1-2 | přiveden na desku RTI-1 | |
| propojeno 3-4 | spojen se signálem INT1 sběrnice | |
| rozpojeno | nevyužit |
| XT 2 | Volba funkce vývodů 48.49,50 | |
| XT2 | funkce vývodů 48,49,50 u XS2 až XS5 | |
| propojeno | vývody ve funkci S4, S5, S6 | |
| rozpojeno | vývody ve funkci CAS0, CAS1, CAS2 |
| XT 3 | Zdroj signálu INT1 (NMI) pro CPU | |
| XT3 | požadavek přerušení INT1 od | |
| propojeno | signálů INT1 z desek v pozicích 3-20 | |
| rozpojeno | signálu ONMI z desky RTI-1 |
Poznámky uživatele o nastavení propojek
Instalace
Instalaci může provádět pracovník poučený podle §5 vyhlášky 50/78 Sbírky.
Při uvádění výrobku do provozu bezprostředně po dopravě je nutné zajistit vyrovnání teploty zabalené desky s teplotou provozního prostředí a zabránit tak vzniku orosení.
Při instalaci sběrnice (je-li tato dodávána samostatně) postupovat následujícím způsobem :
Před definitivním upevněním sběrnice do rámu je nutné zajistit správnou polohu sběrnice vůči vodítkům pro desky. V žádném případě nesmí dojít při zasunování desek k ohýbáni kontaktů sběrnicových konektorů.
Sběrnice musí být k rámu přichycena šrouby ve všech upevňovacích otvorech, aby nedocházelo k jejímu prohýbání při manipulaci s deskami.
Vstupy napájecích napětí na sběrnici se propojí s výstupy zdroje vodiči s dostatečným průřezem; pro napájení +5 V a společný vodič GND mohou být tyto vodiče vícenásobné. K zakončení napájecích vodičů musejí být použity odpovídající ploché dutinky. Rovněž kabely připojované k řadovým konektorům musí být zakončeny předepsanými zásuvkami. U těchto zásuvek je nutné odstranit boční vodící výstupek.
Propojky se zapojují ovíjením, je dovoleno použít spojení pájením.
Před zasunutím desek do sběrnice je nutné se přesvědčit o správném připojení napájecích napětí měřením na příslušných vývodech sběrnicových konektorů.
Přídavná zařízení napájená ze sběrnice musí být před připojením zkontrolována.
Souhrn odběrů systémových prvků - desek a připojených periferních zařízení napájených ze sběrnice nesmí v žádné hladině napájecích napětí překročit povolený odběr použitého napájecího zdroje.
Desky zasunované do sběrnice musí mít čisté, rovné a jinak nepoškozené kontakty vidlic.
DESKY JE DOVOLENO ZASUNOVAT A VYJÍMAT POUZE U SYSTÉMU VE VYPNUTÉM STAVU!
Poznámky uživatele o instalaci sběrnice
Rozložení obvodů
Pohled ze strany součástek
| Výkresové číslo kompletní desky | 6XK 199 304 |
| Výkresové číslo desky plošných spojů | 6XB 007 59 |
Pohled ze strany spojů
| Rozměry | 420 x 162,5 mm |
| Maximální hmotnost kompletní sběrnice | 650 g |
Použité součástky
| název | pozice na sběrnici | hodn | typ |
| zásuvka | XS1 až XS20 | TX 518 6212 | |
| odpor | R1 | 100R | TR 296 |
| odpor | R2 | 1k8 | TR 296 |
| odpor | R3 | 1K0 | TR 296 |
| kondenzátor | C1 až C3 | 4µ7 | TE 134 |
| kondenzátor | C4 až C76 | 15n | TK 683 |
| dioda | VZ1 | KZ 260 / 6V2 | |
| dioda | VZ2,VZ3 | KZ 260 / 15 | |
| tranzistor | VT1 | KC 238B | |
| optron | UF1 | WK 164 14-2 | |
| poiistka | FU1 | F 315 / 35 A |
Všeobecné údaje
Zkoušky u výrobce:
Výrobce provádí typové, kontrolní, informační i dílčí zkoušky pro ověření vlastnosti výrobku v mezních pracovních podmínkách a pro regulaci kvality práce v průběhu výrobního procesu. Metodika a rozsah těchto zkoušek jsou dány interními předpisy, které konkretizují ustanovení státních, oborových a podnikových norem.
Záruka :
Výrobce ručí za jakost výrobku po dobu uvedenou na záručním listě.
Balení :
Při dodávce jednotlivé sběrnice je tato balena do přepravního obalu.
Je-li sběrnice dodávána v rámci sestavy, je upevněna do rámu mikropočítače.
Doprava :
Výrobek se přepravuje v dodávaném obalu chráněn před vlivy povětrnosti a agresivních látek všemi druhy krytých přepravních prostředků. Při přepravě nesmí docházet k hrubým otřesům. Klimatické podmínky při dopravě jsou určeny podle ČSN 36 9302 čl.1.8.1 to je :
| rozsah teplot | -40 °C až +50 °C |
| relativní vlhkost vzduchu | 95 % při 30 °C |
Skladování :
Skladovací prostor musí být suchý, dobře větraný, bez mechanických otřesů a chemických vlivů. Skladovací teplota musí být v rozmezí +5 °C až +40 °C a relativní vlhkost maximálně 85 % . Výrobky musí být skladovány v neporušeném obalu (ČSN 36 9302 čl. 1.9.4).
Údržba :
Zařízení neobsahuje žádné nastavovací prvky. Údržba spočívá v občasné kontrole mechanického stavu sběrnice a součástek na ní osazených. Zvýšenou pozornost je třeba věnovat stavu kontaktních dutinek sběrnicových zásuvek a upevnění přívodních kabelů zejména od napájecího zdroje V rámci údržby je možné odstraňovat usazený prach odsáváním.
Servis :
Záruční a běžné opravy výrobku zajišťuje TESLA ELTOS. Při poruše je nutné zaslat výrobek zabalený v původním obalu na adresu
| TESLA ELTOS DIZ | |
| Kocínova 136 | |
| 397 01 | PÍSEK |
Pro větší odebíraná množství si může odběratel dohodnout s výrobcem jinou formu zajišťování servisní činnosti.
Provozně technické údaje
Datum dne uvedení výrobku do provozu : _____________
Údaje o reklamacích : datum, obsah reklamace, opatření
Údaje o provozu : termín od-do, způsob práce, doba práce
Technická obsluha : datum, prováděné práce, technický stav
Závady při provozu : datum, charakteristika závady, příčina
Opravy, konstrukční změny : datum, popis, výsledný stav
Blokové schéma přeruš. systému
Schéma zapojení
Schéma SBI-1 a černobílá verze ZDE.
Mikropočítačový soubor SAPI-1.5
Sběrnice SBI-1
Výrobce si vyhrazuje v rámci technického rozvoje a dalšího vývoje zařízení provádět změny sloužící ke zlepšení funkce výrobku. Z tohoto důvodu se nemusí všechny údaje v textu a všechna vyobrazení zcela shodovat s dodávaným zařízením.
Uživatelská dokumentace je duševnim majetkem firmy TESLA LIBEREC. Rozmnožování podléhá souhlasu výrobce. Nerespektování uvedené podmínky, případně jiné zneužití dokumentace může být soudně stíháno.
(C) TESLA LIBEREC 1990
SBI-1
