Provedení SBK-1/7
OCR návodu SBK-1
Mikropočítačový soubor
SAPI-1.5
SBĚRNICE SBK-1
uživatelská dokumentace
6XV 123 51
TESLA
LIBEREC
Obsah:
- Základní údaje
- Technické parametry
- Provozní údaje
- Popis funkce
- Signály sběrnice
- Vstupy a výstupy
- Instalace
- Rozložení obvodů
- Použité součástky
- Všeobecné údaje
- Provozně technické údaje
- Schéma zapojení
Základní údaje
Název : SBĚRNICE SBK-1 Provedení : SBK-1/5 (5 pozic) SBK-1/7 (7 pozic) Výroba : TESLA LIBEREC s. p. Kateřinská ulice 325 461 98 LIBEREC Prodej : TESLA LIBEREC s. p. a TESLA ELTOS s. p. Dodavatelsko inženýrský závod pošta 45, schránka 27 145 00 PRAHA 4 Servis : TESLA ELTOS s. p. Dodavatelsko inženýrský závod Kocínova 136 397 01 PÍSEK Technické podmínky : TESLA LIBEREC s. p. TPTE 82-251/89
Sběrnice SBK-1 je prvkem mikropočítačového souboru SAPI-1.5. Je určena pro jednoduché aplikace , které nevyžadují
velký počet desek - podle provedení jich je možné ke sběrnici připojit 5 nebo 7 (System Bus v Krátkém provedení).
Technické parametry
Napájecí napětí +5 V ±5% -5 V ±5% * ±12 V ±5% * napájecí napětí -5 V
nepoužívat v nových aplikacích Typy rozhraní adresy třístavové TTL data třístavové TTL řízení třístavové TTL nebo otevřený kolektor Počet adresových vodičů 16+2 stránkování Počet datových vodičů 8 Počet řídících vodičů 22 Počet napájecích vodičů 14 Konektory nepřímé 62 vývodů, FRB proud kontaktem 3 A max. přechodový odpor 7 mΩ max. mechanická trvanlivost 10 000 cyklů Charakteristika budičů výstupní proud úroveň L 24 mA výstupní proud úroveň H -2 mA Doporučené typy budičů třístavové TTL 74 (A)LS 24X otevřený kolektor 74 (A)LS 38 Charakteristika přijímačů - maximální doporučené hodnoty vstupní proud úroveň L -0,4 mA vstupní proud úroveň H 25 µA Doporučené typy přijímačů obvody řady 74(A)LS paměti PROM řady 74S Úrovně - společný bod (GND) 0 V výstupní napětí úroveň L max. 0,6 V vstupní napětí úroveň L max. 0,8 V zakázané pásmo 0,8 V - 2,0 V vstupní napětí úroveň H min. 2,0 V výstupní napětí úroveň H min. 2,4 V napájecí napětí +5 V ±5% Napájecí soustava maximální odběr celkový +5 V / 8 A ±12 V / 2 A celkový odpor od vstupu napá- +5 V / 10 mΩ max. jení k libovolné pozici ±12 V / 50 mΩ max. doporučený odběr jedné desky +5 V / 1,0 A max. Počet desek ve sběrnici : provedeni SBK-1/5 5 provedeni SBK-1/7 7 Rozteč desek ve sběrnici 20 mm Mechanické parametry připojovaných desek souboru rozměr desky 140 x 150 mm (+0/-0,3) tloušťka plošného spoje 1,5 mm výška součástek nad deskou max. 15 mm výška vývodů ze strany spojů max. 2,5 mm
Provozní údaje
Pracovní podmínky :
Odolnost výrobku vůči vlivu klimatických činitelů je označena skupinou 2 podle ČSN 36 9302 čl. 1.3.1 tj. musí
zabezpečit provozuschopnost a vnější vzhled pro:
Rozsah pracovních teplot +5 až +40 °C Relativní vlhkost vzduchu 40 až 80 % při 25 °C Atmosférický tlak 84 až 107 kPa Prostředí bez agresivních plynů a par
Bezpečnostní ustanovení :
Připojená zařízení napájená z rozvodné sítě 220V/50Hz musí splňovat ustanovení ČSN 36 9060 (zejména požadavek na
izolační pevnost zkoušenou napětím 3,75 kV).
Krytí: IP 00
Funkční zkoušky:
Odolnost proti vnějším vlivům je dána ČSN 36 9302 takto :
mráz článek 2.4 suché teplo článek 2.5 vlhké teplo článek 2.6 chvění článek 2.10
Střední doba mezi poruchami:
prostředí normální +5 °C až +40 °C >100 000 hodin prostředí klimatizované +15 °C až +30 °C >100 000 hodin
Popis funkce
Sběrnice SBK-1 je základním elektronicko-mechanickým prvkem sestav řídícího mikropočítače SAPI-1.5. Tato sběrnice je
určena pro aplikace,ve kterých je použito maximálně 5 nebo 7 desek systému SAPI-1. Až na některé výjimky popsané
dále je význam signálů shodný se sběrnicí ARB-1. Provedení SBK-1/7 je možné doplnit rozšiřujícím modulem zesilovačů
signálů adresové sběrnice - potom je sběrnice funkčně ekvivalentní s předcházejícím typem ARB-1. SBK-1 je však
zejména určena pro desku procesoru typu PKT-1 doplněnou dalšími deskami souborů SAPI-1.5 a SAPI-1.
Sběrnice SBK-1 je tvořena dvoustrannou deskou plošného spoje, na které jsou umístěny elektronické a mechanické
prvky. K rámu mikropočítače se sběrnice upevňuje pomocí šroubů M3, k přivedení napájecích napětí a řídících signálů
jsou použity ploché kolíky (fastony).
Rozvod napájecích napětí
Na sběrnici je proveden rozvod systémových napájecích napětí +5 V,-5 V,+12 V,-12 V k jednotlivým deskám. Vzhledem k
použití nových prvků není vhodné využívat napájecí napětí -5 V. K odstranění zákmitů na napájecích vodičích
vzniklých při činnosti systému slouží keramické kondenzátory umístěné mezi jednotlivými sběrnicovými konektory a to
jak pro napětí +5 V, tak i pro -5 V a ±12 V. Na vstupu napájecího napětí +5 V je dále umístěn tantalový
elektrolytický kondenzátor a zenerova dioda pro jednorázovou ochranu před přepětím. Na ploché kolíky se připojují
přívody napájecích napětí od zdroje a signálu RESET, které jsou zakončeny plochými dutinkami.Ze zbývajících kontaktů
je možné napájet přídavná zařízeni - jednotky floppy disků nebo monitor.
Systémové konektory
Zásuvky XS1 až XS5(7) jsou určeny pro umístění základních systémových i rozšiřujících desek mikropočítače SAPI-1.
Všechny pozice jsou rovnocenné, v jakékoliv pozici může být zasunuta libovolná deska včetně desky procesoru typu
PKT-1. Je vhodné aby základní systémové desky byly umístěny v sousedních pozicích . Tím je eliminován nepříznivý
vliv délky sběrnice na vzájemnou komunikaci.
Využití rozšiřovacího modulu u SBK-1/7
Mezi zásuvkami XS1 a XS2 je pole pro kontakty, jejichž prostřednictvím je možné připojit rozšiřující modul
zesilovačů signálů adresové sběrnice. V případě využití tohoto prvku je nutné přerušit adresové vodiče A0 až A15 ze
strany spojů přímo na desce sběrnice SBK-1/7. Instalace modulu se provede podle k němu přiloženého návodu. Tím se
sběrnice SBK-1/7 stává použitelnou pro desky procesoru typu JPR-1(A) případně
JPR-1Z, které musí být umístěny v pozici XS1.
Signály sběrnice
č. signál název č. signál název 1 RTLn tlačítko RESET 2 HOLDn žádost o DMA 3 RDY signál READY 4 STSTB vzorek statutu 5 HLDAn potvrzeni pro.DMA 6 M1n příznak cyklu M1 7 *REFn obnova obs. dRAM 8 RESn nulováni 9 MRn čtení z paměti 10 IORn čtení z portu 11 MWn zápis do paměti 12 IOWn zápis do portu 13 AENn povolení adres 14 DENn povolení dat 15 + 5 V napájení Ucc 16 + 5 V napájení Ucc 17 + 5 V napájení Ucc 18 + 5 V napájení Ucc 19 GND zem 20 GND zem 21 *MAP1 rozšíření adres 1 22 *MAP2 rozšíření adres 2 23 A9 adresový bit 9 24 A15 adresový bit 15 25 A11 adresový bit 11 26 A14 adresový bit 14 27 A13 adresový bit 13 28 A12 adresový bit 12 29 A10 adresový bit 10 30 A8 adresový bit 8 31 D4 datový bit 4 32 D3 datový bit 8 33 D6 datový bit 6 34 D5 datový bit 5 35 D2 datový bit 2 36 D7 datový bit 7 37 D0 datový bit 0 38 D1 datový bit 1 39 A1 adresový bit 1 40 A0 adresový bit 0 41 A3 adresový bit 3 42 A2 adresový bit 2 43 A5 adresový bit 5 44 A4 adresový bit 4 45 A7 adresový bit 7 46 A6 adresový bit 6 47 *S3 rezerva 3 48 S4 rezerva 4 49 S5 rezerva 5 50 S6 rezerva 6 51 + 12 V napájení +12 V 52 + 12 V napájení +12 V 53 0 V analogová zem 54 0 V analogová zem 55 -5 V napájení -5 V 56 -5 V napájení -5 V 57 -12 V napájení -12 V 58 -12 V napájení -12 V 59 INT1n žád.o přerušení 1 60 Φ2 hodiny TTL 61 INTAn potvrz. přerušení 62 INT0n žád.o přerušení 0
Signály aktivní v úrovní L jsou označeny příponou " n " .
POZNÁMKY :
U signálů označených ve sloupci "signál" * je v případě potřeby pozměňována funkce oproti původnímu provedení
sběrnice SAPI-1 (ARB-1) takto :
- vývod č. 7 pro signál REFRESH pamětí dRAM (trvale)
- vývody č. 21, 22 pro rozšířeni adresového prostoru
- vývod č. 47 pro indikaci příznaku čtení vnitřní ROM
Detailní popis uvedených změn je uveden v příslušných návodech k obsluze jednotlivých desek.
Vstupy a výstupy
Sběrnicové konektory
Pozice na sběrnici XS1 až XS5(7) Klíčování C6 Typ konektoru zásuvka TX 518 6212 Typy konektorů na deskách vidlice řada TY 517, TY 525
Vstupy napájecích vodičů a RTL
Typ kontaktu plochý kolík 4,8 mm 7201-01/4 Zakončení napáj. kabelů pl.dutinka 4,8 mm 7101-01(03)

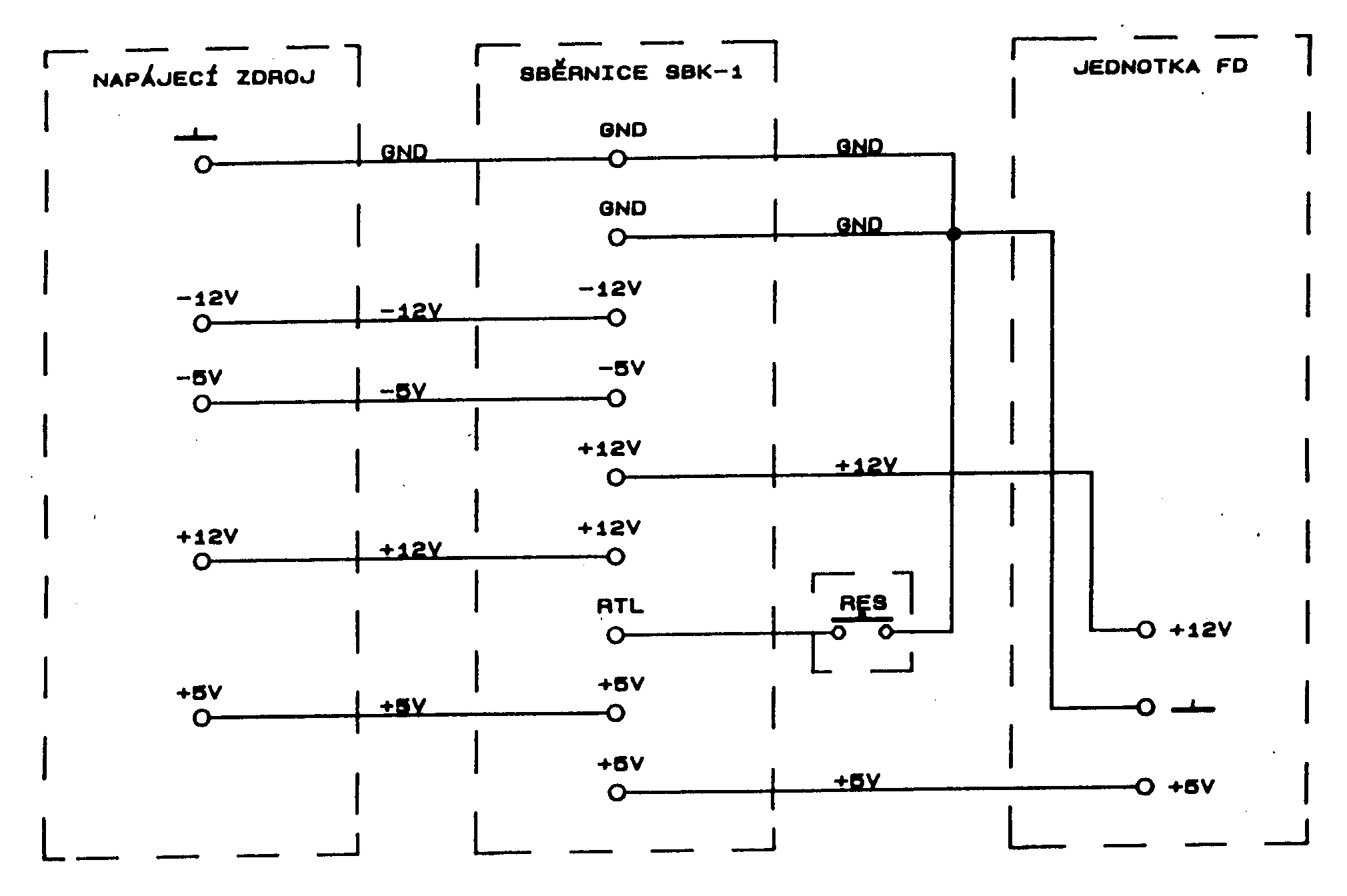

Způsob připojeni napájecího zdroje, jednotky FD a tlačítka RESET
obr1
Instalace
Instalaci může provádět pracovník poučený podle §5 vyhlášky 50/78 Sbírky.
Při uvádění výrobku do provozu bezprostředně po dopravě je nutné zajistit vyrovnání teploty zabalené sběrnice s
teplotou provozního prostředí a zabránit tak vzniku orosení.
Při instalaci sběrnice (je-li tato dodávána samostatné) postupovat následujícím způsobem :
Před definitivním upevněním sběrnice do rámu je nutné zajistit správnou polohu sběrnice vůči vodítkům pro desky. V
žádném případě nesmí dojit při zasunování desek k ohýbání kontaktů sběrnicových konektorů.
Sběrnice musí být k rámu přichycena šrouby ve všech upevňovacích otvorech, aby nedocházelo k jejímu prohýbání při
manipulaci s deskami.
Vstupy napájecích napětí na sběrnici se propojí s výstupy zdroje vodiči s dostatečným průřezem.
K zakončení napájecích vodičů a přívodu od tlačítka RESET musejí být použity odpovídající ploché dutinky.
Před zasunutím desek do sběrnice je nutné přesvědčit se o správném připojení napájecích napětí měřením na
příslušných vývodech sběrnicových konektorů.
Přídavná zařízeni napájená ze sběrnice musí být před připojením zkontrolována.
Desky zasunované do sběrnice musí mít čisté, rovné a jinak nepoškozené kontakty vidlic.
Souhrn odběrů systémových prvků - desek a připojených periferních zařízení napájených ze sběrnice nesmí v žádné
hladině napájecích napětí překročit povolený odběr použitého napájecího zdroje.
DESKY JE DOVOLENO ZASUNOVAT A VYJÍMAT POUZE U SYSTÉMU VE VYPNUTÉM STAVU !
Poznámky uživatele o instalaci sběrnice
Rozloženi obvodů

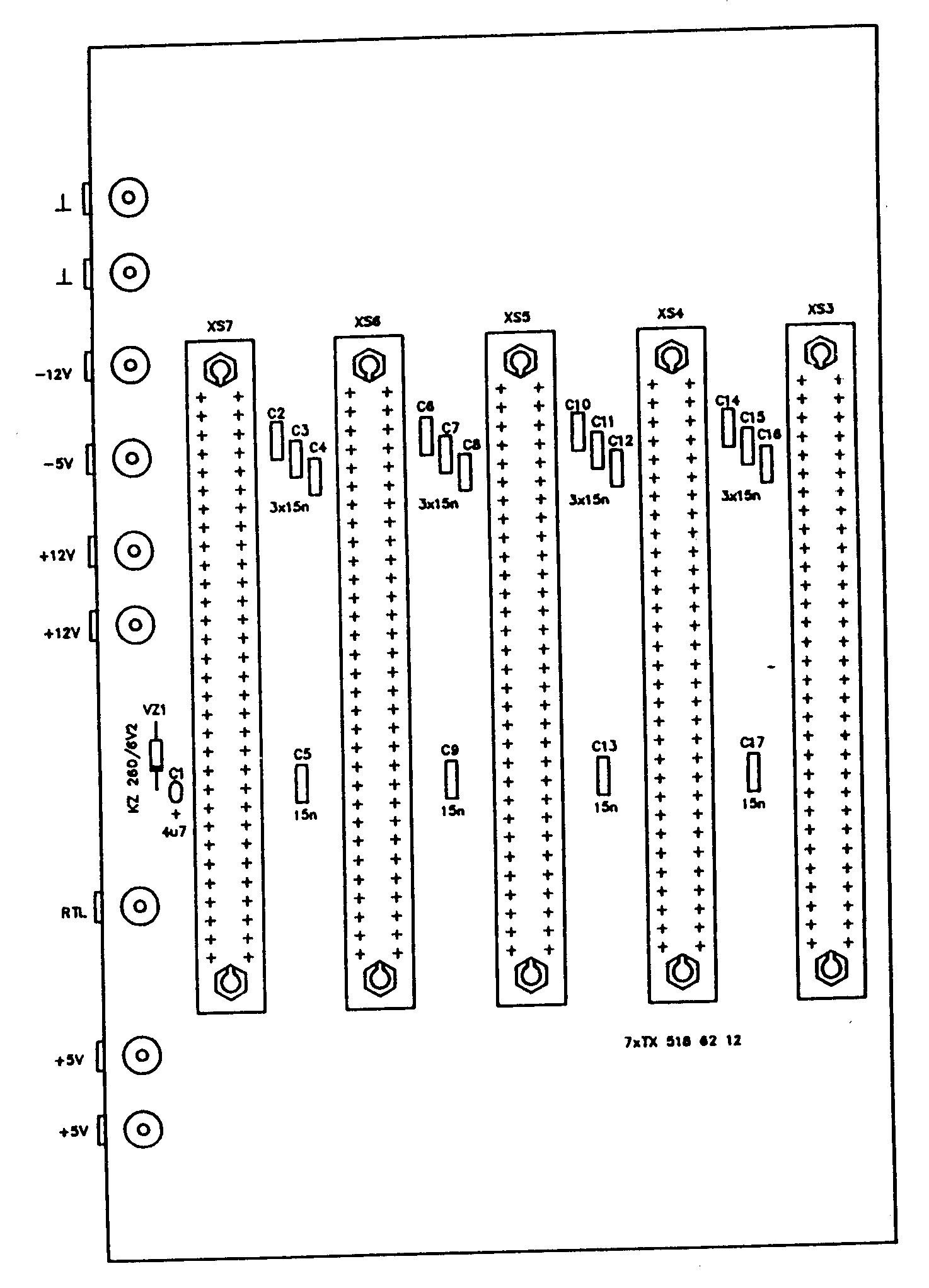

Provedení SBK-1/5
Výkresové číslo kompletní desky 6XK 199 307 Výkresové číslo desky plošných spojů 6XB 007 81
Provedení SBK-1/5
Rozměry 162,5 x 105 mm Maximální hmotnost kompletní sběrnice 150 g

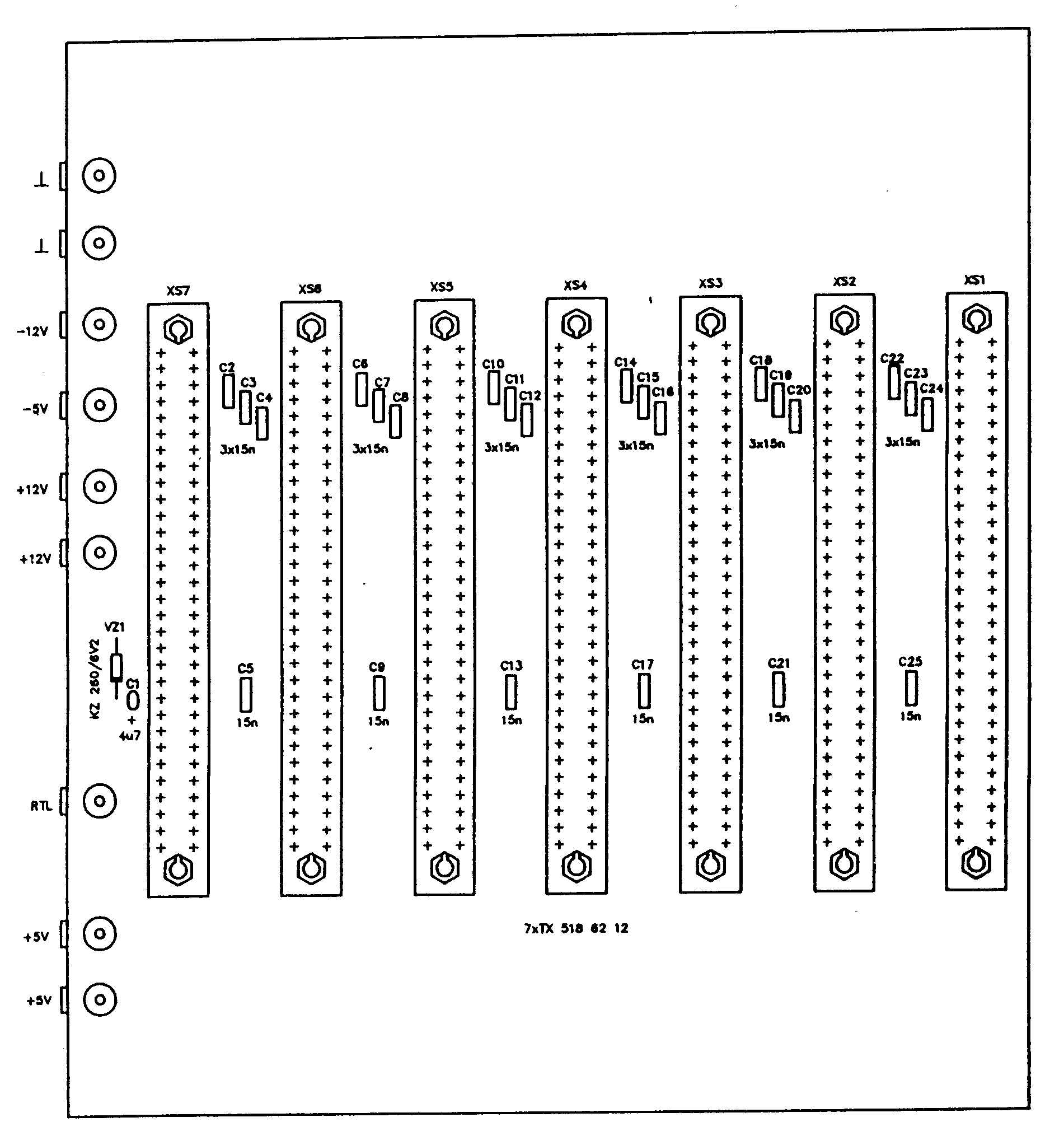

Provedení SBK-1/7
Výkresové číslo kompletní desky 6XK 199 308 Výkresové číslo desky plošných spojů 6XB 007 82
Provedení SBK-1/7
Rozměry 162,5 x 145 mm Maximální hmotnost kompletní sběrnice 220 g
Použité součástky
Provedeni SBK-1/5
název pozice na sběrnici hodn typ zásuvka XS1 až XS5 TX 518 6212 kondenzátor C1 4µ7 TE 134 kondenzátor C2 až C17 15n TK 683 dioda VZ1 KZ 260 / 6V2
Provedeni SBK-1/7
název pozice na sběrnici hodn typ zásuvka XS1 až XS7 TX 518 6212 kondenzátor C1 4µ7 TE 134 kondenzátor C2 až C25 15n TK 683 dioda VZ1 KZ 260 / 6V2
Všeobecné údaje
Zkoušky u výrobce:
Výrobce provádí typové, kontrolní, informační i dílčí zkoušky pro ověření vlastnosti výrobku v mezních pracovních
podmínkách a pro regulaci kvality práce v průběhu výrobního procesu. Metodika a rozsah těchto zkoušek jsou dány
interními předpisy, které konkretizují ustanovení státních, oborových a podnikových norem.
Záruka :
Výrobce ručí za jakost výrobku po dobu uvedenou na záručním listě.
Balení :
Při dodávce jednotlivé desky je tato balena do přepravního obalu tvořeného výliskem z pěnového polystyrenu.
Je-li deska dodávána v rámci sestavy, je upevněna do rámu mikropočítače..
Doprava :
Výrobek se přepravuje v dodávaném obalu chráněn před vlivy povětrnosti a agresivních látek všemi druhy krytých
přepravních prostředků. Při přepravě nesmí docházet k hrubým otřesům. Klimatické podmínky při dopravě jsou určeny
podle ČSN 36 9302 čl.1.8.1 to je :
rozsah teplot -40 °C až +50 °C relativní vlhkost vzduchu 95 % při 30 °C
Skladování :
Skladovací prostor musí být suchý, dobře větraný, bez mechanických otřesů a chemických vlivů. Skladovací teplota musí
být v rozmezí +5 °C až +40 °C a relativní vlhkost maximálně 85 % . Výrobky musí být skladovány v neporušeném obalu
(ČSN 36 9302 čl. 1.9.4).
Údržba :
Zařízení neobsahuje žádné nastavovací prvky. Údržba spočívá v občasné kontrole mechanického stavu desky a součástek na
ní osazených, případně odstraňování usazeného prachu odsáváním.
Servis :
Záruční a běžné opravy výrobku zajišťuje TESLA ELTOS. Při poruše je nutné zaslat výrobek zabalený v původním obalu na
adresu
TESLA ELTOS DIZ Kocínova 136 397 01 PÍSEK
Pro větší odebíraná množství si může odběratel dohodnout s výrobcem jinou formu zajišťování servisní činnosti.
Provozně technické údaje
Datum dne uvedení výrobku do provozu : _____________
Údaje o reklamacích : datum, obsah reklamace, opatření
Údaje o provozu : termín od-do, způsob práce, doba práce
Technická obsluha : datum, prováděné práce, technický stav
Závady při provozu : datum, charakteristika závady, příčina
Opravy, konstrukční změny : datum, popis, výsledný stav

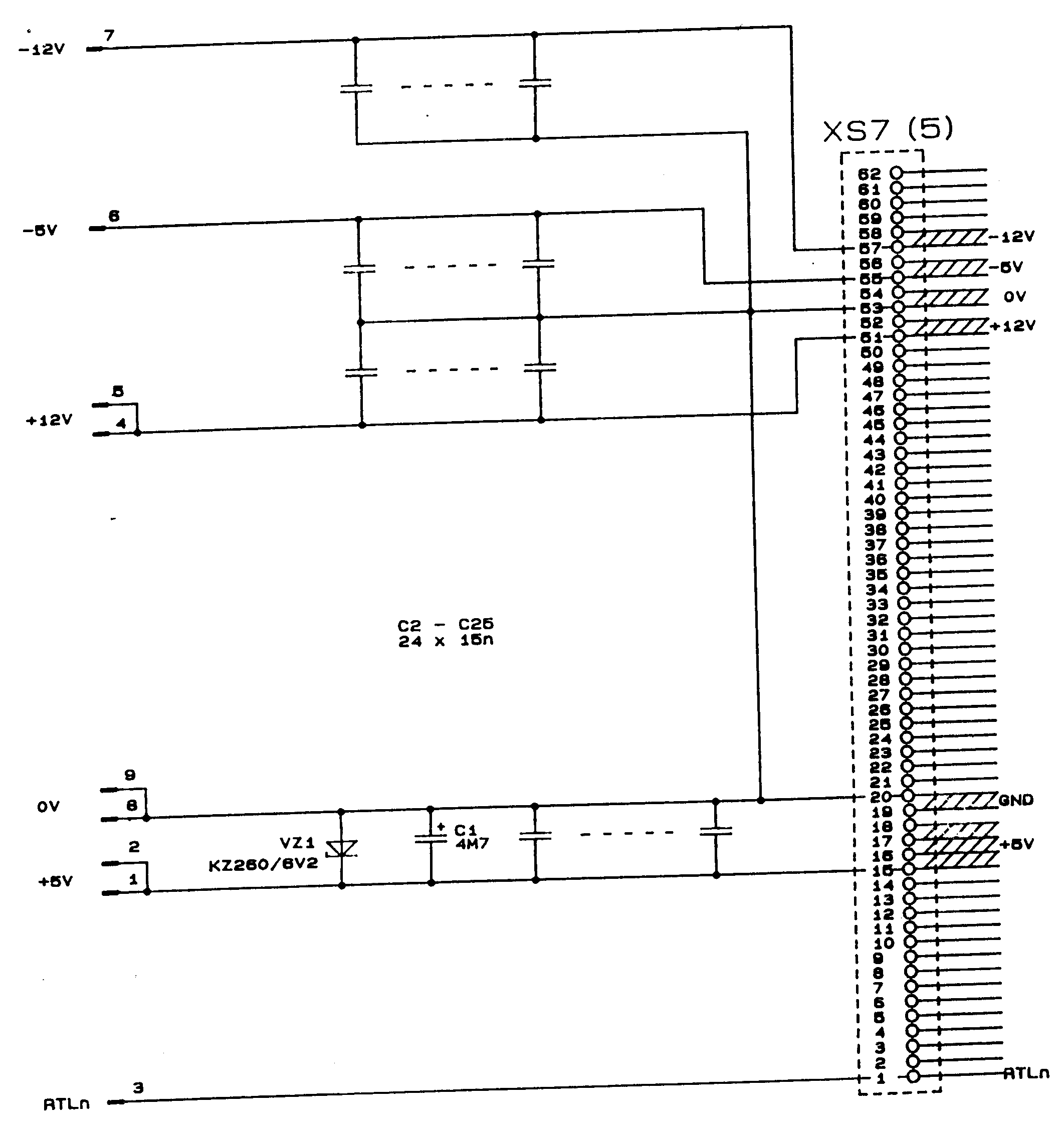

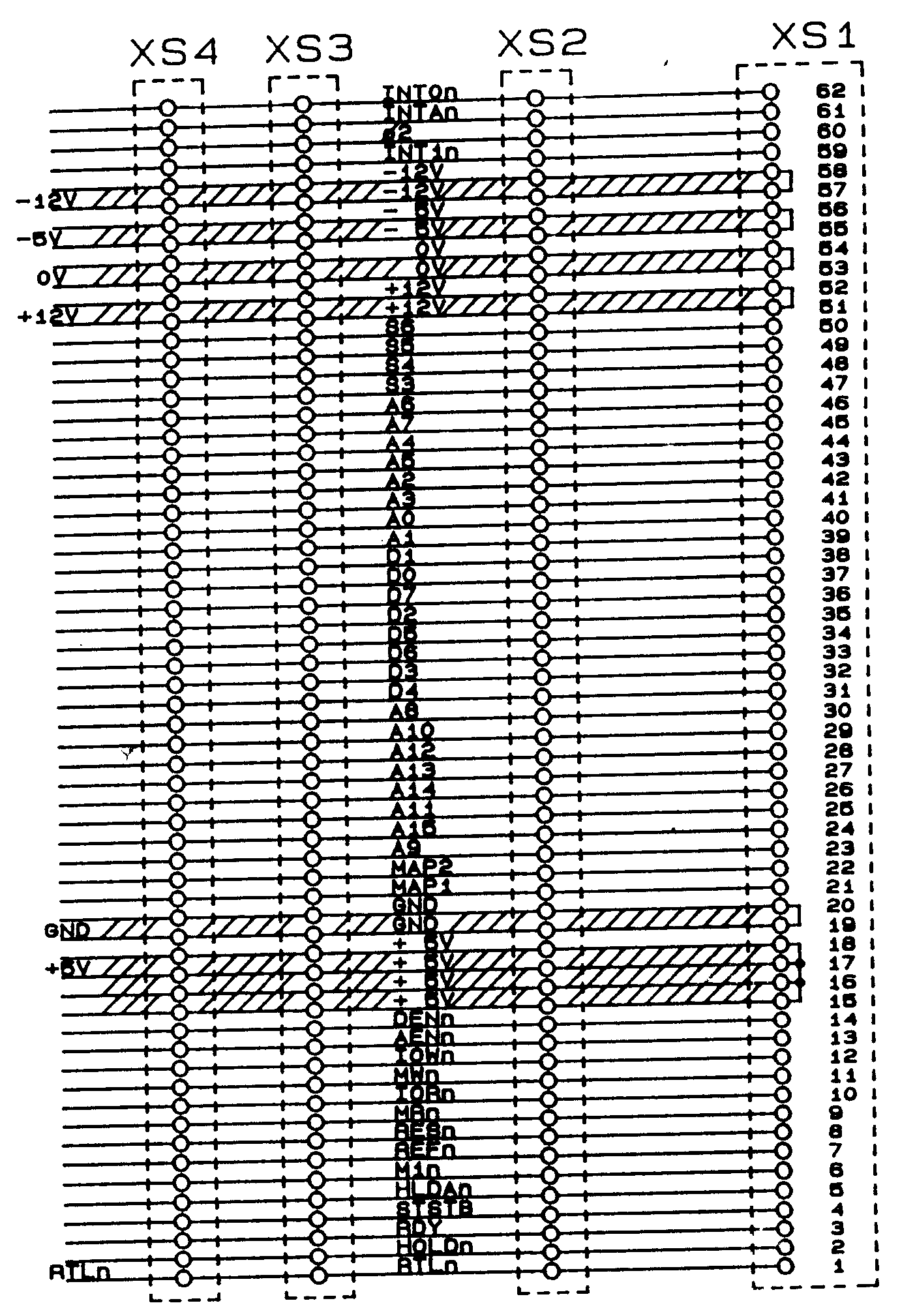

Schéma zapojeni
Sběrnice SBK-1
PLATÍ PRO SBĚRNICI SBK-1/5,7

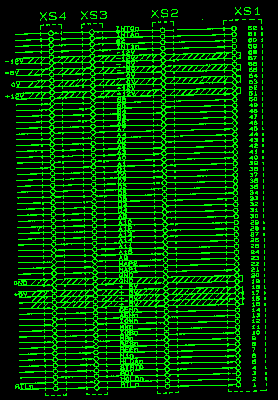

PLATÍ PRO SBĚRNICI SBK-1/5

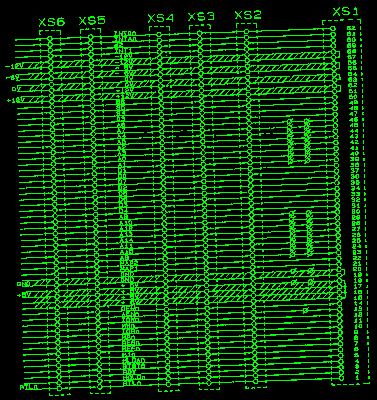

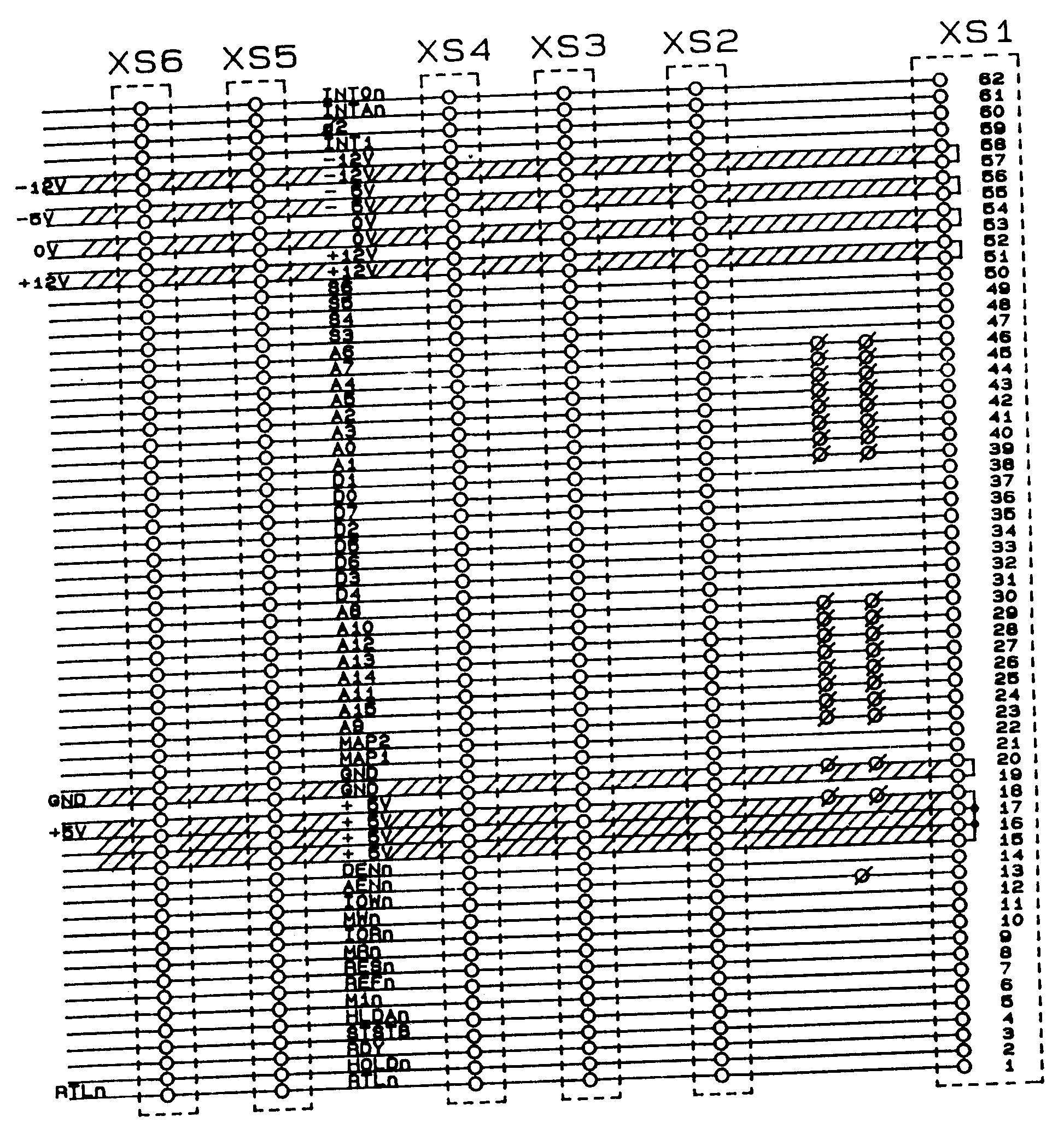

PLATÍ PRO SBĚRNICI SBK-1/7
Výrobce si vyhrazuje v rámci technického rozvoje a dalšího vývoje zařízení provádět změny sloužící ke zlepšení funkce
výrobku. Z tohoto důvodu se nemusí všechny údaje v textu a všechna vyobrazení zcela shodovat s dodávaným zařízením.
Uživatelská dokumentace je duševnim majetkem firmy TESLA LIBEREC. Rozmnožování podléhá souhlasu výrobce. Nerespektování
uvedené podmínky, případně jiné zneužití dokumentace může být soudně stíháno.
(C) TESLA LIBEREC 1990
Obsah:
- Základní údaje
- Technické parametry
- Provozní údaje
- Popis funkce
- Signály sběrnice
- Vstupy a výstupy
- Instalace
- Rozložení obvodů
- Použité součástky
- Všeobecné údaje
- Provozně technické údaje
- Schéma zapojení
LIBEREC
Základní údaje
| Název : | SBĚRNICE SBK-1 |
| Provedení : | SBK-1/5 (5 pozic) |
| SBK-1/7 (7 pozic) | |
| Výroba : | TESLA LIBEREC s. p. |
| Kateřinská ulice 325 | |
| 461 98 LIBEREC | |
| Prodej : | TESLA LIBEREC s. p. |
| a | |
| TESLA ELTOS s. p. | |
| Dodavatelsko inženýrský závod | |
| pošta 45, schránka 27 | |
| 145 00 PRAHA 4 | |
| Servis : | TESLA ELTOS s. p. |
| Dodavatelsko inženýrský závod | |
| Kocínova 136 | |
| 397 01 PÍSEK | |
| Technické podmínky : | TESLA LIBEREC s. p. |
| TPTE 82-251/89 |
Sběrnice SBK-1 je prvkem mikropočítačového souboru SAPI-1.5. Je určena pro jednoduché aplikace , které nevyžadují velký počet desek - podle provedení jich je možné ke sběrnici připojit 5 nebo 7 (System Bus v Krátkém provedení).
Technické parametry
| Napájecí napětí | +5 V ±5% | |
| -5 V ±5% * | ||
| ±12 V ±5% | ||
| * napájecí napětí -5 V nepoužívat v nových aplikacích | ||
| Typy rozhraní | adresy | třístavové TTL |
| data | třístavové TTL | |
| řízení | třístavové TTL nebo | |
| otevřený kolektor | ||
| Počet adresových vodičů | 16+2 stránkování | |
| Počet datových vodičů | 8 | |
| Počet řídících vodičů | 22 | |
| Počet napájecích vodičů | 14 | |
| Konektory nepřímé | 62 vývodů, FRB | |
| proud kontaktem | 3 A max. | |
| přechodový odpor | 7 mΩ max. | |
| mechanická trvanlivost | 10 000 cyklů | |
| Charakteristika budičů | ||
| výstupní proud úroveň L | 24 mA | |
| výstupní proud úroveň H | -2 mA | |
| Doporučené typy budičů | ||
| třístavové TTL | 74 (A)LS 24X | |
| otevřený kolektor | 74 (A)LS 38 | |
| Charakteristika přijímačů - maximální doporučené hodnoty | ||
| vstupní proud úroveň L | -0,4 mA | |
| vstupní proud úroveň H | 25 µA | |
| Doporučené typy přijímačů | obvody řady 74(A)LS | |
| paměti PROM řady 74S | ||
| Úrovně - | společný bod (GND) | 0 V |
| výstupní napětí úroveň L | max. 0,6 V | |
| vstupní napětí úroveň L | max. 0,8 V | |
| zakázané pásmo | 0,8 V - 2,0 V | |
| vstupní napětí úroveň H | min. 2,0 V | |
| výstupní napětí úroveň H | min. 2,4 V | |
| napájecí napětí | +5 V ±5% | |
| Napájecí soustava | ||
| maximální odběr celkový | +5 V / 8 A | |
| ±12 V / 2 A | ||
| celkový odpor od vstupu napá- | +5 V / 10 mΩ max. | |
| jení k libovolné pozici | ±12 V / 50 mΩ max. | |
| doporučený odběr jedné desky | +5 V / 1,0 A max. | |
| Počet desek ve sběrnici : | ||
| provedeni SBK-1/5 | 5 | |
| provedeni SBK-1/7 | 7 | |
| Rozteč desek ve sběrnici | 20 mm | |
| Mechanické parametry připojovaných desek souboru | ||
| rozměr desky | 140 x 150 mm (+0/-0,3) | |
| tloušťka plošného spoje | 1,5 mm | |
| výška součástek nad deskou | max. 15 mm | |
| výška vývodů ze strany spojů max. | 2,5 mm | |
Provozní údaje
Pracovní podmínky :
Odolnost výrobku vůči vlivu klimatických činitelů je označena skupinou 2 podle ČSN 36 9302 čl. 1.3.1 tj. musí zabezpečit provozuschopnost a vnější vzhled pro:
| Rozsah pracovních teplot | +5 až +40 °C |
| Relativní vlhkost vzduchu | 40 až 80 % při 25 °C |
| Atmosférický tlak | 84 až 107 kPa |
| Prostředí | bez agresivních plynů a par |
Bezpečnostní ustanovení :
Připojená zařízení napájená z rozvodné sítě 220V/50Hz musí splňovat ustanovení ČSN 36 9060 (zejména požadavek na izolační pevnost zkoušenou napětím 3,75 kV).
| Krytí: | IP 00 |
Funkční zkoušky:
Odolnost proti vnějším vlivům je dána ČSN 36 9302 takto :
| mráz | článek 2.4 |
| suché teplo | článek 2.5 |
| vlhké teplo | článek 2.6 |
| chvění | článek 2.10 |
Střední doba mezi poruchami:
| prostředí normální +5 °C až +40 °C | >100 000 hodin |
| prostředí klimatizované +15 °C až +30 °C | >100 000 hodin |
Popis funkce
Sběrnice SBK-1 je základním elektronicko-mechanickým prvkem sestav řídícího mikropočítače SAPI-1.5. Tato sběrnice je určena pro aplikace,ve kterých je použito maximálně 5 nebo 7 desek systému SAPI-1. Až na některé výjimky popsané dále je význam signálů shodný se sběrnicí ARB-1. Provedení SBK-1/7 je možné doplnit rozšiřujícím modulem zesilovačů signálů adresové sběrnice - potom je sběrnice funkčně ekvivalentní s předcházejícím typem ARB-1. SBK-1 je však zejména určena pro desku procesoru typu PKT-1 doplněnou dalšími deskami souborů SAPI-1.5 a SAPI-1.
Sběrnice SBK-1 je tvořena dvoustrannou deskou plošného spoje, na které jsou umístěny elektronické a mechanické prvky. K rámu mikropočítače se sběrnice upevňuje pomocí šroubů M3, k přivedení napájecích napětí a řídících signálů jsou použity ploché kolíky (fastony).
Rozvod napájecích napětí
Na sběrnici je proveden rozvod systémových napájecích napětí +5 V,-5 V,+12 V,-12 V k jednotlivým deskám. Vzhledem k použití nových prvků není vhodné využívat napájecí napětí -5 V. K odstranění zákmitů na napájecích vodičích vzniklých při činnosti systému slouží keramické kondenzátory umístěné mezi jednotlivými sběrnicovými konektory a to jak pro napětí +5 V, tak i pro -5 V a ±12 V. Na vstupu napájecího napětí +5 V je dále umístěn tantalový elektrolytický kondenzátor a zenerova dioda pro jednorázovou ochranu před přepětím. Na ploché kolíky se připojují přívody napájecích napětí od zdroje a signálu RESET, které jsou zakončeny plochými dutinkami.Ze zbývajících kontaktů je možné napájet přídavná zařízeni - jednotky floppy disků nebo monitor.
Systémové konektory
Zásuvky XS1 až XS5(7) jsou určeny pro umístění základních systémových i rozšiřujících desek mikropočítače SAPI-1. Všechny pozice jsou rovnocenné, v jakékoliv pozici může být zasunuta libovolná deska včetně desky procesoru typu PKT-1. Je vhodné aby základní systémové desky byly umístěny v sousedních pozicích . Tím je eliminován nepříznivý vliv délky sběrnice na vzájemnou komunikaci.
Využití rozšiřovacího modulu u SBK-1/7
Mezi zásuvkami XS1 a XS2 je pole pro kontakty, jejichž prostřednictvím je možné připojit rozšiřující modul zesilovačů signálů adresové sběrnice. V případě využití tohoto prvku je nutné přerušit adresové vodiče A0 až A15 ze strany spojů přímo na desce sběrnice SBK-1/7. Instalace modulu se provede podle k němu přiloženého návodu. Tím se sběrnice SBK-1/7 stává použitelnou pro desky procesoru typu JPR-1(A) případně JPR-1Z, které musí být umístěny v pozici XS1.
Signály sběrnice
| č. | signál | název | č. | signál | název |
| 1 | RTLn | tlačítko RESET | 2 | HOLDn | žádost o DMA |
| 3 | RDY | signál READY | 4 | STSTB | vzorek statutu |
| 5 | HLDAn | potvrzeni pro.DMA | 6 | M1n | příznak cyklu M1 |
| 7 | *REFn | obnova obs. dRAM | 8 | RESn | nulováni |
| 9 | MRn | čtení z paměti | 10 | IORn | čtení z portu |
| 11 | MWn | zápis do paměti | 12 | IOWn | zápis do portu |
| 13 | AENn | povolení adres | 14 | DENn | povolení dat |
| 15 | + 5 V | napájení Ucc | 16 | + 5 V | napájení Ucc |
| 17 | + 5 V | napájení Ucc | 18 | + 5 V | napájení Ucc |
| 19 | GND | zem | 20 | GND | zem |
| 21 | *MAP1 | rozšíření adres 1 | 22 | *MAP2 | rozšíření adres 2 |
| 23 | A9 | adresový bit 9 | 24 | A15 | adresový bit 15 |
| 25 | A11 | adresový bit 11 | 26 | A14 | adresový bit 14 |
| 27 | A13 | adresový bit 13 | 28 | A12 | adresový bit 12 |
| 29 | A10 | adresový bit 10 | 30 | A8 | adresový bit 8 |
| 31 | D4 | datový bit 4 | 32 | D3 | datový bit 8 |
| 33 | D6 | datový bit 6 | 34 | D5 | datový bit 5 |
| 35 | D2 | datový bit 2 | 36 | D7 | datový bit 7 |
| 37 | D0 | datový bit 0 | 38 | D1 | datový bit 1 |
| 39 | A1 | adresový bit 1 | 40 | A0 | adresový bit 0 |
| 41 | A3 | adresový bit 3 | 42 | A2 | adresový bit 2 |
| 43 | A5 | adresový bit 5 | 44 | A4 | adresový bit 4 |
| 45 | A7 | adresový bit 7 | 46 | A6 | adresový bit 6 |
| 47 | *S3 | rezerva 3 | 48 | S4 | rezerva 4 |
| 49 | S5 | rezerva 5 | 50 | S6 | rezerva 6 |
| 51 | + 12 V | napájení +12 V | 52 | + 12 V | napájení +12 V |
| 53 | 0 V | analogová zem | 54 | 0 V | analogová zem |
| 55 | -5 V | napájení -5 V | 56 | -5 V | napájení -5 V |
| 57 | -12 V | napájení -12 V | 58 | -12 V | napájení -12 V |
| 59 | INT1n | žád.o přerušení 1 | 60 | Φ2 | hodiny TTL |
| 61 | INTAn | potvrz. přerušení | 62 | INT0n | žád.o přerušení 0 |
Signály aktivní v úrovní L jsou označeny příponou " n " .
POZNÁMKY :
U signálů označených ve sloupci "signál" * je v případě potřeby pozměňována funkce oproti původnímu provedení
sběrnice SAPI-1 (ARB-1) takto :
- vývod č. 7 pro signál REFRESH pamětí dRAM (trvale)
- vývody č. 21, 22 pro rozšířeni adresového prostoru
- vývod č. 47 pro indikaci příznaku čtení vnitřní ROM
Detailní popis uvedených změn je uveden v příslušných návodech k obsluze jednotlivých desek.
Vstupy a výstupy
Sběrnicové konektory
| Pozice na sběrnici | XS1 až XS5(7) | |
| Klíčování | C6 | |
| Typ konektoru | zásuvka | TX 518 6212 |
| Typy konektorů na deskách | vidlice | řada TY 517, TY 525 |
Vstupy napájecích vodičů a RTL
| Typ kontaktu plochý | kolík 4,8 mm 7201-01/4 |
| Zakončení napáj. kabelů | pl.dutinka 4,8 mm 7101-01(03) |
Způsob připojeni napájecího zdroje, jednotky FD a tlačítka RESET
obr1
Instalace
Instalaci může provádět pracovník poučený podle §5 vyhlášky 50/78 Sbírky.
Při uvádění výrobku do provozu bezprostředně po dopravě je nutné zajistit vyrovnání teploty zabalené sběrnice s teplotou provozního prostředí a zabránit tak vzniku orosení.
Při instalaci sběrnice (je-li tato dodávána samostatné) postupovat následujícím způsobem :
Před definitivním upevněním sběrnice do rámu je nutné zajistit správnou polohu sběrnice vůči vodítkům pro desky. V žádném případě nesmí dojit při zasunování desek k ohýbání kontaktů sběrnicových konektorů.
Sběrnice musí být k rámu přichycena šrouby ve všech upevňovacích otvorech, aby nedocházelo k jejímu prohýbání při manipulaci s deskami.
Vstupy napájecích napětí na sběrnici se propojí s výstupy zdroje vodiči s dostatečným průřezem.
K zakončení napájecích vodičů a přívodu od tlačítka RESET musejí být použity odpovídající ploché dutinky.
Před zasunutím desek do sběrnice je nutné přesvědčit se o správném připojení napájecích napětí měřením na příslušných vývodech sběrnicových konektorů.
Přídavná zařízeni napájená ze sběrnice musí být před připojením zkontrolována.
Desky zasunované do sběrnice musí mít čisté, rovné a jinak nepoškozené kontakty vidlic.
Souhrn odběrů systémových prvků - desek a připojených periferních zařízení napájených ze sběrnice nesmí v žádné hladině napájecích napětí překročit povolený odběr použitého napájecího zdroje.
DESKY JE DOVOLENO ZASUNOVAT A VYJÍMAT POUZE U SYSTÉMU VE VYPNUTÉM STAVU !
Poznámky uživatele o instalaci sběrnice
Rozloženi obvodů
Provedení SBK-1/5
| Výkresové číslo kompletní desky | 6XK 199 307 |
| Výkresové číslo desky plošných spojů | 6XB 007 81 |
Provedení SBK-1/5
| Rozměry | 162,5 x 105 mm |
| Maximální hmotnost kompletní sběrnice | 150 g |
Provedení SBK-1/7
| Výkresové číslo kompletní desky | 6XK 199 308 |
| Výkresové číslo desky plošných spojů | 6XB 007 82 |
Provedení SBK-1/7
| Rozměry | 162,5 x 145 mm |
| Maximální hmotnost kompletní sběrnice | 220 g |
Použité součástky
Provedeni SBK-1/5
| název | pozice na sběrnici | hodn | typ |
| zásuvka | XS1 až XS5 | TX 518 6212 | |
| kondenzátor | C1 | 4µ7 | TE 134 |
| kondenzátor | C2 až C17 | 15n | TK 683 |
| dioda | VZ1 | KZ 260 / 6V2 |
Provedeni SBK-1/7
| název | pozice na sběrnici | hodn | typ |
| zásuvka | XS1 až XS7 | TX 518 6212 | |
| kondenzátor | C1 | 4µ7 | TE 134 |
| kondenzátor | C2 až C25 | 15n | TK 683 |
| dioda | VZ1 | KZ 260 / 6V2 |
Všeobecné údaje
Zkoušky u výrobce:
Výrobce provádí typové, kontrolní, informační i dílčí zkoušky pro ověření vlastnosti výrobku v mezních pracovních podmínkách a pro regulaci kvality práce v průběhu výrobního procesu. Metodika a rozsah těchto zkoušek jsou dány interními předpisy, které konkretizují ustanovení státních, oborových a podnikových norem.
Záruka :
Výrobce ručí za jakost výrobku po dobu uvedenou na záručním listě.
Balení :
Při dodávce jednotlivé desky je tato balena do přepravního obalu tvořeného výliskem z pěnového polystyrenu.
Je-li deska dodávána v rámci sestavy, je upevněna do rámu mikropočítače..
Doprava :
Výrobek se přepravuje v dodávaném obalu chráněn před vlivy povětrnosti a agresivních látek všemi druhy krytých přepravních prostředků. Při přepravě nesmí docházet k hrubým otřesům. Klimatické podmínky při dopravě jsou určeny podle ČSN 36 9302 čl.1.8.1 to je :
| rozsah teplot | -40 °C až +50 °C |
| relativní vlhkost vzduchu | 95 % při 30 °C |
Skladování :
Skladovací prostor musí být suchý, dobře větraný, bez mechanických otřesů a chemických vlivů. Skladovací teplota musí být v rozmezí +5 °C až +40 °C a relativní vlhkost maximálně 85 % . Výrobky musí být skladovány v neporušeném obalu (ČSN 36 9302 čl. 1.9.4).
Údržba :
Zařízení neobsahuje žádné nastavovací prvky. Údržba spočívá v občasné kontrole mechanického stavu desky a součástek na ní osazených, případně odstraňování usazeného prachu odsáváním.
Servis :
Záruční a běžné opravy výrobku zajišťuje TESLA ELTOS. Při poruše je nutné zaslat výrobek zabalený v původním obalu na adresu
| TESLA ELTOS DIZ | |
| Kocínova 136 | |
| 397 01 | PÍSEK |
Pro větší odebíraná množství si může odběratel dohodnout s výrobcem jinou formu zajišťování servisní činnosti.
Provozně technické údaje
Datum dne uvedení výrobku do provozu : _____________
Údaje o reklamacích : datum, obsah reklamace, opatření
Údaje o provozu : termín od-do, způsob práce, doba práce
Technická obsluha : datum, prováděné práce, technický stav
Závady při provozu : datum, charakteristika závady, příčina
Opravy, konstrukční změny : datum, popis, výsledný stav
Schéma zapojeni
Sběrnice SBK-1
PLATÍ PRO SBĚRNICI SBK-1/5,7
PLATÍ PRO SBĚRNICI SBK-1/5
PLATÍ PRO SBĚRNICI SBK-1/7
Výrobce si vyhrazuje v rámci technického rozvoje a dalšího vývoje zařízení provádět změny sloužící ke zlepšení funkce výrobku. Z tohoto důvodu se nemusí všechny údaje v textu a všechna vyobrazení zcela shodovat s dodávaným zařízením.
Uživatelská dokumentace je duševnim majetkem firmy TESLA LIBEREC. Rozmnožování podléhá souhlasu výrobce. Nerespektování uvedené podmínky, případně jiné zneužití dokumentace může být soudně stíháno.
(C) TESLA LIBEREC 1990
