Z-186



K desce Z-186 nemám dokumentaci, schéma získáno metodou zpětného inženýrstvý.

Stručný popis funkce.

Deska Z-186 obsahuje 32KB zálohované RAM a 2x 32KB EPROM. Dekodér adres je řešen pomocí PROM a umožňuje po 1KB adresovat jednotlivé paměti v celém adresném rozsahu. K dispozici je, až 16 možných konfigurací pamětí, nastaveno na pevno tj. nejde měnit za chodu programově. Zálohování pamětí RAM je možno pouze vestavěnými akumulátory. Paměť RAM je signálem /RTL (tlačítko reset) blokována během náběhu napájení (to vyžaduje obvod pro hlídání napájení … zdroj ZDR-1A má signál s podobnou funkcí). Vypadá to že Z-186 je modernizovaná verze desek Z-162 a Z-174.

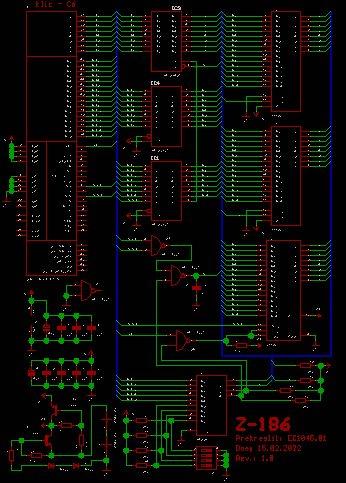

Schéma Z-186 a černobílá verze ZDE.

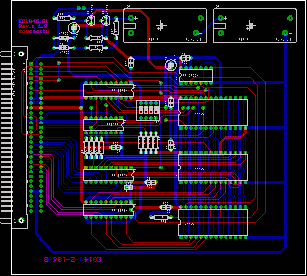

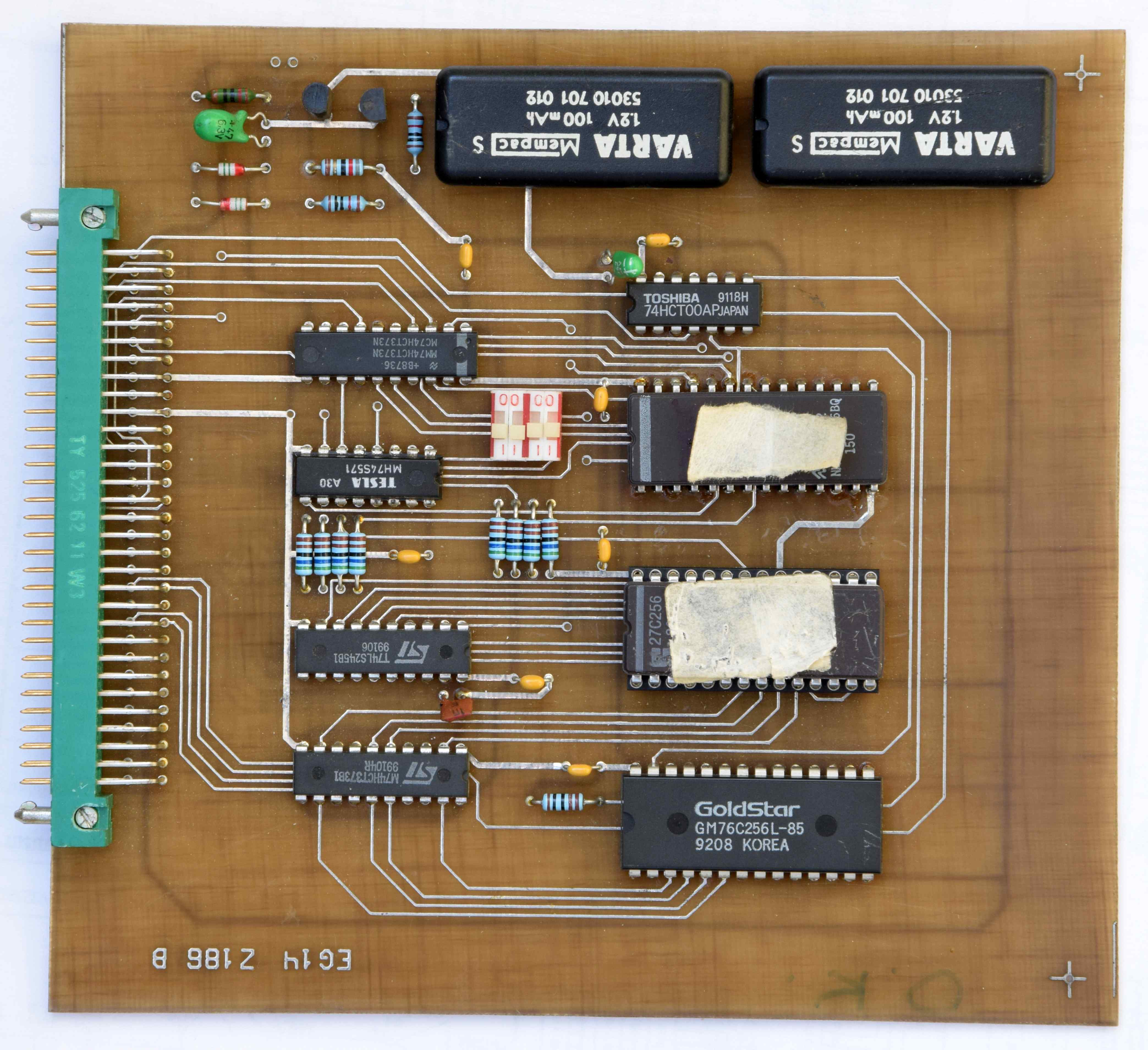

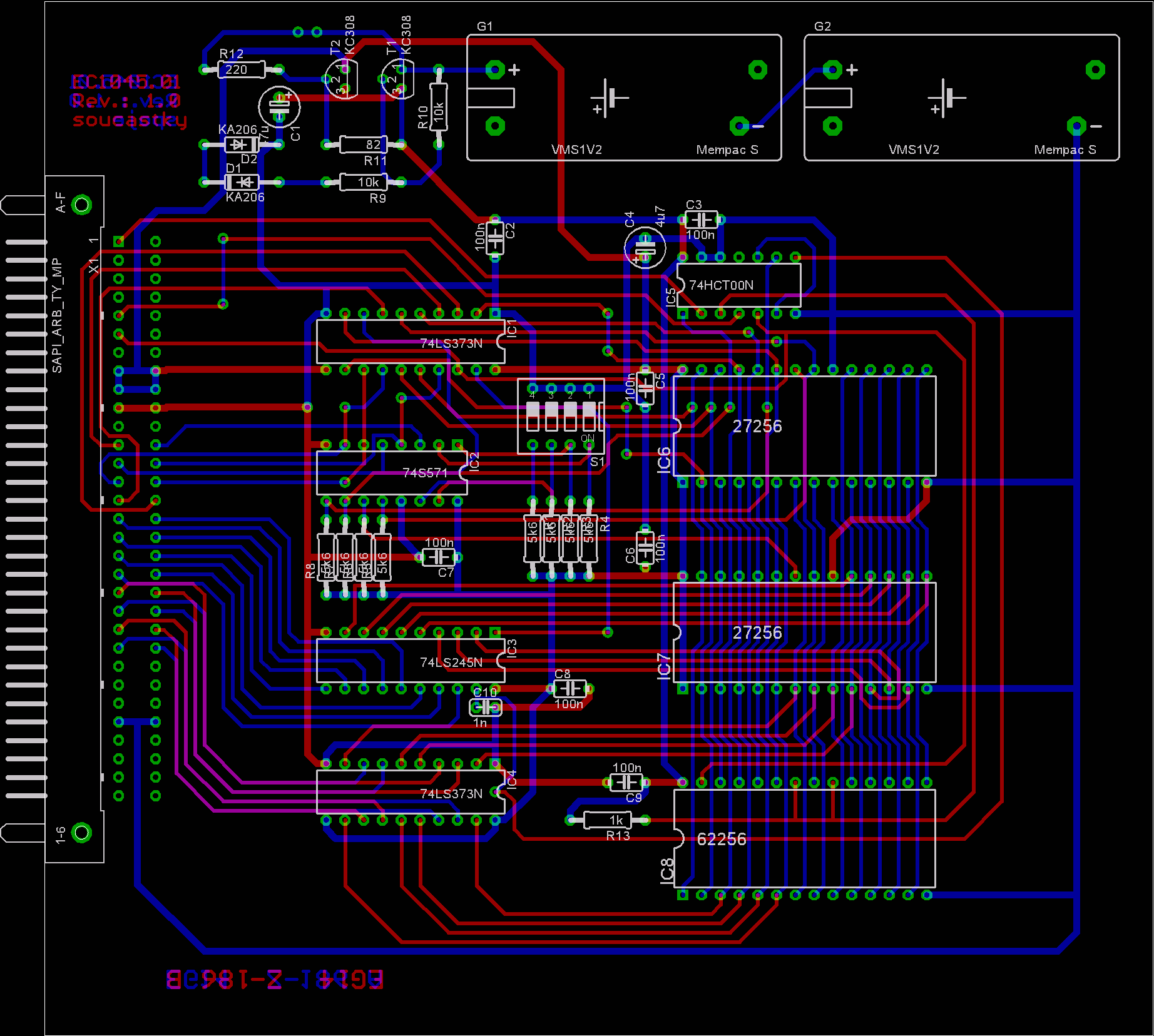

DPS Z-186
