Z-162



OCR návodu Z-162

TESLA
ELTOS
STÁTNÍ
PODNIK
DIZ

SAPI-1


APLIKAČNÍ PŘÍRUČKA











Z-162







Obsah:

  1. Úvod
  2. Technické parametry
  3. Instalace
  4. Popis funkce
  5. Programování
  6. Testování
  7. Údržba
  8. Všeobecné údaje
  9. Bezpečnostní požadavek
  10. Z-162 zapojení X1
  11. Blokování paměti
  12. Propojky podle typu pamětí
  13. Rozpiska součástí Z-162
  14. Rozložení součástek Z-162

Přílohy:

  1. Schéma Z-162


  1. Úvod
  2. Jednotka Z-162 "Paměť EPROM 32k byte" je v systému CHP 3000 využívána jako jednotka, která umožňuje rozšíření kapacity paměti EPROM. Jednotku je možno osadit maximálně 16-ti paměťovými obvody EPROM. Typ paměťového obvodu určuje kapacitu paměti jednotky.

    Mikropočítačový systém CHP 3000 byl vyvinut v Chemoprojektu, odštěpném závodě Praha 9 - Satalice.

    Účelem aplikační příručky je poskytnout uživateli základní informace pro instalaci a použití jednotky Z-162.



  3. Technické parametry
  4. Napájení jednotky:+5V +-0,25V
    -5V +-0,25V
    + 12V +-0,50V

    Odběr proudu:+5V 300 mA
    -5V 300 mA
    +12V 600 mA

    Rozměr desky:140 x 150 x 15 mm

    Hmotnost:225 g

    Počet integrovaných obvodů:24

    Kapacita paměti podle osazení pamětí:
    - pro MHB 2708max 16kB
    - pro MHB 2716max 32kB
    - pro I 2732max 64kB



  5. Instalace
  6. Před instalací jednotku Z-162 zkontrolujeme, zda nedošla během přepravy nebo skladování k mechanickému poškození desky nebo konektorů.

    Jednotku Z-162 "Paměť EPROM 32k byte" je možno připojit pouze na sběrnici typu ARB-1.

    Po zasunutí jednotky Z-162 do vany a připojení na sběrnici kontrolujeme, zda nedošlo k nedovolenému zatížení sběrnice.



  7. Popis funkce
  8. Jednotka Z-162 "Paměť EPROM 32k byte" slouží k rozšíření paměťové kapacity mikropočítačového systému CHP 3000.

    Schéma jednotky je možno rozdělit:
    - na obvody dekodéru adresy
    - na obvody výběru jednotlivých osazených pamětí
    - na obvody impedančního oddělení datové sběrnice IO22, IO23 (MH 3216)
    - na vlastní paměťové obvody (viz kap.5.)

    Dekodér adresy je tvořen obvody IO17, IO18, IO19 (MH 3205). Na adresovou sběrnici je připojen prostřednictvím přepojovacího pole označeného písmeny I až Z. Způsob zapojení přepojovacího pole modifikuje dekodér adresy pro zvolený typ osazených pamětí.

    Výběr jednotlivých osazených paměťových obvodů (IO1 až IO16) Umožňují integrované obvody IO20, IO21 (MH 7430), IO24 (MH 7400) a přepínače P-1 a P-2.

    Přepínač P-3 umožňuje v případě, že je jednotka Z-162 osazena paměťovými obvody MHB 2708 (2758) nebo MHB 2716 situovat paměťový prostor jednotky v adresném prostoru mikropočítače.

    Dekodér adresy je po dobu náběhu napájecího napětí blokován signálem /RES.

    Výběr jednotlivých paměťových obvodů (IO1 až IO16) přepínači P-1 a P-2 je zřejmý ze schématu.



  9. Programování
  10. Pro programování jednotky Z-162 je nutno znát, kterou ze tří možných variant má programátor k dispozici.

    1. Varianta A:
    2. osazení jednotky paměťovými obvody MHB 2708 (2758).

      V tomto případě zabírá jednotka Z-162 maximálně jednu čtvrtinu adresného prostoru mikroprocesoru tj. 16kB. Umístění do adresného prostoru se provádí přepínačem P-3 podle následující tabulky:

      Sepnuté vývody   adresní prostor
      obvodu IO19
      P3/10000H až 3FFFH
      P3/24000H až 7FFFH
      P3/33000H až BFFFH
      P3/4C000H až FFFFH

      Přepínače P-1, P-2 pro výběr jednotlivých paměťových obvodů (IO1 až IO16) umožňují vytvářet v paměťovém prostoru jednotky "díry" po 1kB (viz blokování paměti).


    3. Varianta B:
    4. osazení jednotky paměťovými obvody MHB 2716.

      Je-li jednotka Z-162 osazena paměťovými obvody MHB2716 může obsadit max. jednu polovinu adresného prostoru procesoru tj. 32kB. Přepínačem P-3 můžeme umístit adresní prostor jednotky do horní nebo dolní poloviny adresného prostoru procesoru.

      Sepnuté vývody   adresní prostor
      obvodu IO19
      P3/10000H až 7FFFH
      P3/28000H až FFFFH

      Přepínače P-1 a P-2 umožňují vytvářet v paměťovém prostoru jednotky "díry" po 2kB (viz blokování paměti).


    5. Varianta C:
    6. osazeni jednotky paměťovými obvody I 2732

      V tomto případě jsou-li osazeny všechny paměťové obvody je kapacita paměti jednotky 64kB a zaplňuje celý adresní prostor mikroprocesoru.

      Přepínačem P-3 se spojuje pouze vývod P3/1 obvodu IO19.

      Přepínače P-1, P-2 umožňují vytvářet v paměťovém prostoru jednotky "díry" po 4kB (viz blokování paměti).



  11. Testování
  12. Vzhledem k tomu, že jednotka Z-162 se osazuje pamětmi EPROM je oživena pouze staticky. Dynamické testování samotné jednotky se neprovádí.



  13. Údržba
  14. Údržba desky spočívá v udržování kontaktů FRB konektorů. Tyto kontakty je nutno chránit před znečištěním a mechanickým poškozením, aby byla zajištěna spolehlivá funkce systému. Před každým zasunutím desky do sběrnice je nutno zkontrolovat, zda nejsou špičky konektoru ohnutý, aby nedošlo k jejich ulomení. Servis desky zajišťuje dodavatel systému TESLA DlZ prostřednictvím servisních středisek. V případě odeslání desky do opravy je nutno ji zabalit do původního přepravního obalu.



  15. Všeobecné údaje
  16. Pracovní podmínky:teplota okolí...+5°C až +40°C
    relat. vlhkost...40 – 80%. při 30°C
    prostředí...neklimatizované,
    bez agresivních plynů a par
    atmosfér.tlak...84 - 107 kPa
    prašnost...max. 1mg/m3
    částice max. 10 µm
    vibrace-odolnost..0.1 mm při 25 Hz

    Krytí dle ČSN 33 0330 je IP 00.

    Deska je napájena ze zdroje, který odpovídá ČSN 36 9060.

    Kvalifikace obsluhy a údržby - pracovník poučený dle § 4 vyhlášky 50/78Sb.

    Skladování:
    skladovací prostor musí být suchý, dobře větraný bez mechanických otřesů a chemických vlivů, skladovací teplota musí být v rozmezí -5 až +35 °C a relativní vlhkost max. 75%, výrobky musí být skladovány v neporušeném obalu, při vybalování systému (zvláště v zimním období) je nutné ponechat výrobek v přepravním obalu 4-5 hodin v pracovních podmínkách, aby nedošlo k orosení desek.

    Záruka:
    dodavatel ručí za jakost výrobku po dobu 6 měsíců ode dne splnění dodávky za předpokladu, že deska nebyla mechanicky poškozena hrubým, nebo neodborným zásahem.



  17. Bezpečnostní požadavek
  18. Všechna zařízení a přístroje připojené na vstupy a výstupy jednotky Z-162 musí splňovat požadavek ochrany zvýšenou isolací podle normy ČSN 36 9060 na min. 2,5 kV



  19. Z-162 zapojení X1
  20. číslo konektoru:X1konektor:TY 517 6211
    deska:Z-162   klíčování:C6
    číslosignál   názevtyp
    (PIN)
    1
    2
    3
    4
    5
    6
    7
    8/RESnulováníINP
    9/MRčtení z paměti   INP
    10
    11
    12
    13
    14
    15+5VnapájeníNAP
    16+5VnapájeníNAP
    17+5VnapájeníNAP
    18+5VnapájeníNAP
    190VzemNAP
    200VzemNAP
    21
    22
    23A9adresaINP
    24A15adresaINP
    25A11adresaINP
    26A14adresaINP
    27A13adresaINP
    28A12adresaINP
    29A10adresaINP
    30A9adresaINP
    31D4dataBD
    32D3dataBD
    33D6dataBD
    34D5dataBD
    35D2dataBD
    36D7dataBD
    37D0dataBD
    38D1dataBD
    39A1adresaINP
    40A0adresaINP
    41A3adresaINP
    42A2adresaINP
    43A5adresaINP
    44A4adresaINP
    45A7adresaINP
    46A6adresaINP
    47
    48
    49
    50
    51+12VnapájeníNAP
    52+12VnapájeníNAP
    530VzemNAP
    540VzemNAP
    55-5VnapájeníNap
    56-5VnapájeníNAP
    57
    58
    59
    60
    61
    62

    INPvstupní
    BDobousměrný
    OUT   výstupní
    NAPnapájení



  21. Blokování paměti
  22. Blokování paměťového prostoru u jednotky Z-162 osazené pamětmi MHB 2708 (MHB 2758).

    ------------------------------------------------------------
              |                     Zapnuto
              |-------------------------------------------------
    Nezapnuto |    P3/1         P3/2         P3/3         P3/4
    ----------+-------------------------------------------------
          1   | 0000-03FF    4000-43FF    8000-83FF    C000-C3FF
          2   | 0400-07FF    4400-47FF    8400-87FF    C400-C7FF
          3   | 0800-0BFF    4800-4BFF    8800-8BFF    C800-CBFF
          4   | 0C00-0FFF    4C00-4FFF    8C00-8FFF    CC00-CFFF
    P2    5   | 1000-13FF    5000-53FF    9000-93FF    D000-D3FF
          6   | 1400-17FF    5400-57FF    9400-97FF    D400-D7FF
          7   | 1800-1BFF    5800-5BFF    9800-9BFF    D800-DBFF
          8   | 1C00-1FFF    5C00-5FFF    9C00-9FFF    DC00-DFFF
    ----------+-------------------------------------------------
          1   | 2000-23FF    6000-63FF    A000-A3FF    E000-E3FF
          2   | 2400-27FF    6400-67FF    A400-A7FF    E400-E7FF
          3   | 2800-2BFF    6800-6BFF    A800-ABFF    E800-EBFF
          4   | 2C00-2FFF    6C00-6FFF    AC00-AFFF    EC00-EFFF
    P1    5   | 3000-33FF    7000-73FF    B000-B3FF    F000-F3FF
          6   | 3400-37FF    7400-77FF    B400-B7FF    F400-F7FF
          7   | 3800-3BFF    7800-7BFF    B800-BBFF    F800-FBFF
          8   | 3C00-3FFF    7C00-7FFF    BC00-BFFF    FC00-FFFF
    ------------------------------------------------------------


    Blokování paměťového prostoru u jednotky Z-162 osazené pamětmi MHB 2716.

    ------------------------------------------------------------
              |                     Zapnuto
              |-------------------------------------------------
    Nezapnuto |         P3/1                     P3/2
    ----------+-------------------------------------------------
          1   |      0000-07FF                8000-87FF
          2   |      0800-0FFF                8800-8FFF
          3   |      1000-17FF                9000-97FF
          4   |      1800-1FFF                9800-9FFF
    P2    5   |      2000-27FF                A000-A7FF
          6   |      2800-2FFF                A800-AFFF
          7   |      3000-37FF                B000-B7FF
          8   |      3800-3FFF                B800-BFFF
    ----------+-------------------------------------------------
          1   |      4000-47FF                C000-C7FF
          2   |      4800-4FFF                C800-CFFF
          3   |      5000-57FF                D000-D7FF
          4   |      5800-5FFF                D800-DFFF
    P1    5   |      6000-67FF                E000-E7FF
          6   |      6800-6FFF                E800-EFFF
          7   |      7000-77FF                F000-F7FF
          8   |      7800-7FFF                F800-FFFF
    ------------------------------------------------------------


    Blokování paměťového prostoru u jednotky Z-162 osazené pamětmi I 2732.

    ------------------------------------------------------------
              |                     Zapnuto
              |-------------------------------------------------
    Nezapnuto |                       P3/1
    ----------+-------------------------------------------------
          1   |                    0000-0FFF
          2   |                    1000-1FFF
          3   |                    2000-2FFF
          4   |                    3000-3FFF
    P2    5   |                    4000-4FFF
          6   |                    5000-5FFF
          7   |                    6000-6FFF
          8   |                    7000-7FFF
    ----------+-------------------------------------------------
          1   |                    8000-8FFF
          2   |                    9000-9FFF
          3   |                    A000-AFFF
          4   |                    B000-BFFF
    P1    5   |                    C000-CFFF
          6   |                    D000-DFFF
          7   |                    E000-EFFF
          8   |                    F000-FFFF
    ------------------------------------------------------------



  23. Propojky podle typu pamětí
  24. Použitá paměť

    2708275827162732
    I - RG - RK - RK - R
    J - SH - SH – SL - S
    K - TK - TL - TM - T
    L - UL - UM - UN - U
    M - V   M - VN - VO - V
    N - XN - X   O - XP - X
    O - YO - YP - Y   G - Y
    P - ZP - ZG - ZG - Z

    Doporučení:

    Odpojit vývod 4 IO19 od spojení se zemí a připojit na /MW špička 9 konektoru X1.

    Uvedenou úpravou se zamezí hazardu na vnitřní sběrnici desky.



  25. Rozpiska součástí Z-162
  26. SoučástkaPozice
    OdporTR 1912K7R1-R16

    KondenzátorTK 78268K   CF

    I.O.MH 2708 (2753,2716,2732)   IO1-IO16
    MH 3205IO17-IO19
    MH 7430IO20-IO21
    MH 3216IO22-IO23
    MH 7400IO24

    Konektor FRB   TY 517 62 11X1

    ObjímkaTX 782 5214pod IO1-IO16

    PřepínačTS 501 8181P1 a P2
    TS 501 8182P3

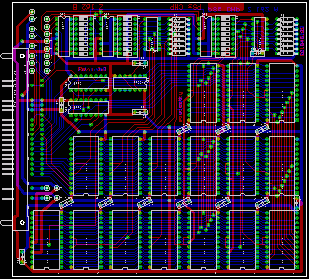

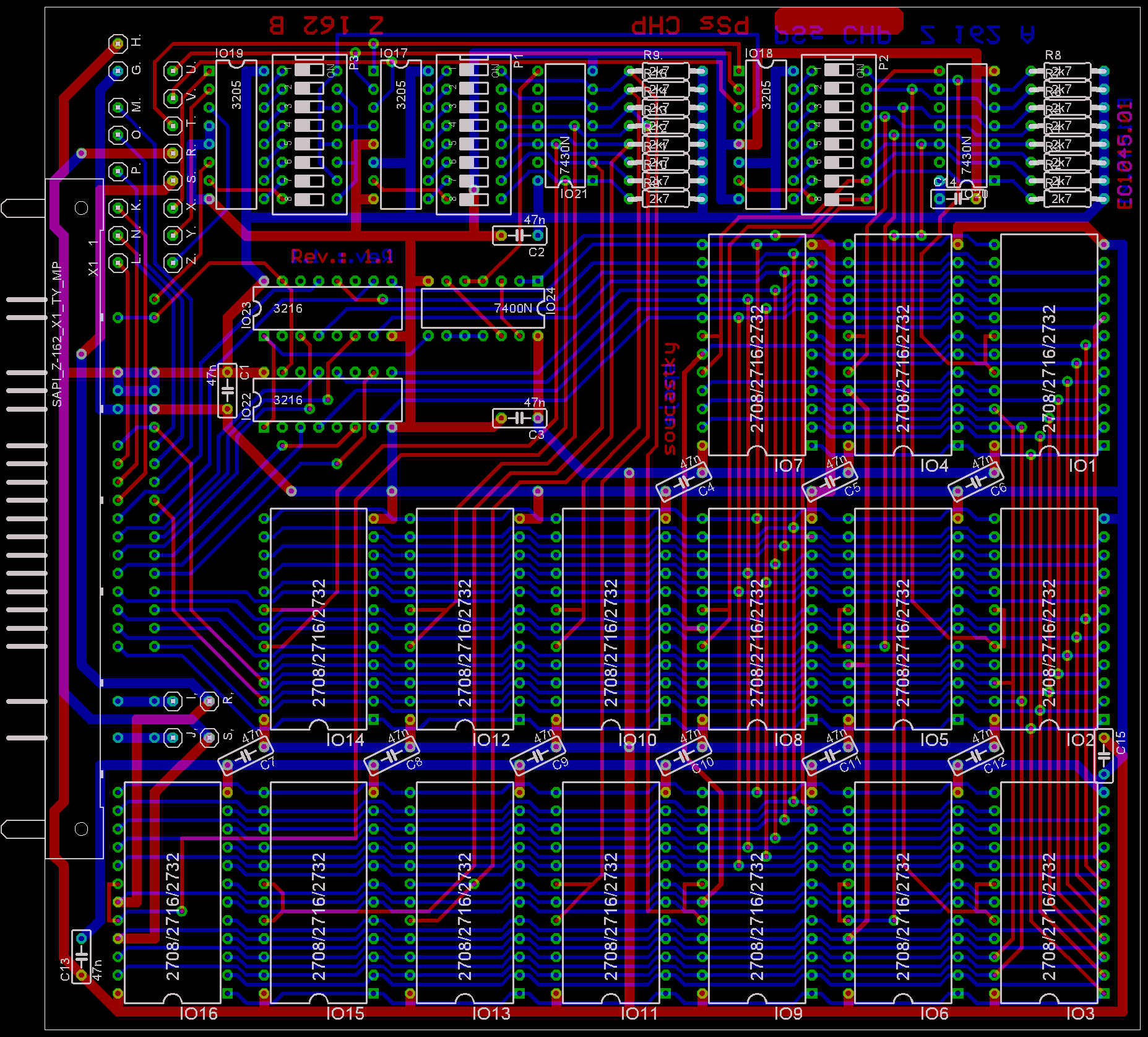

  27. Rozložení součástek Z-162

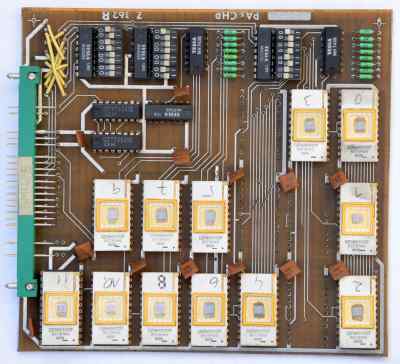

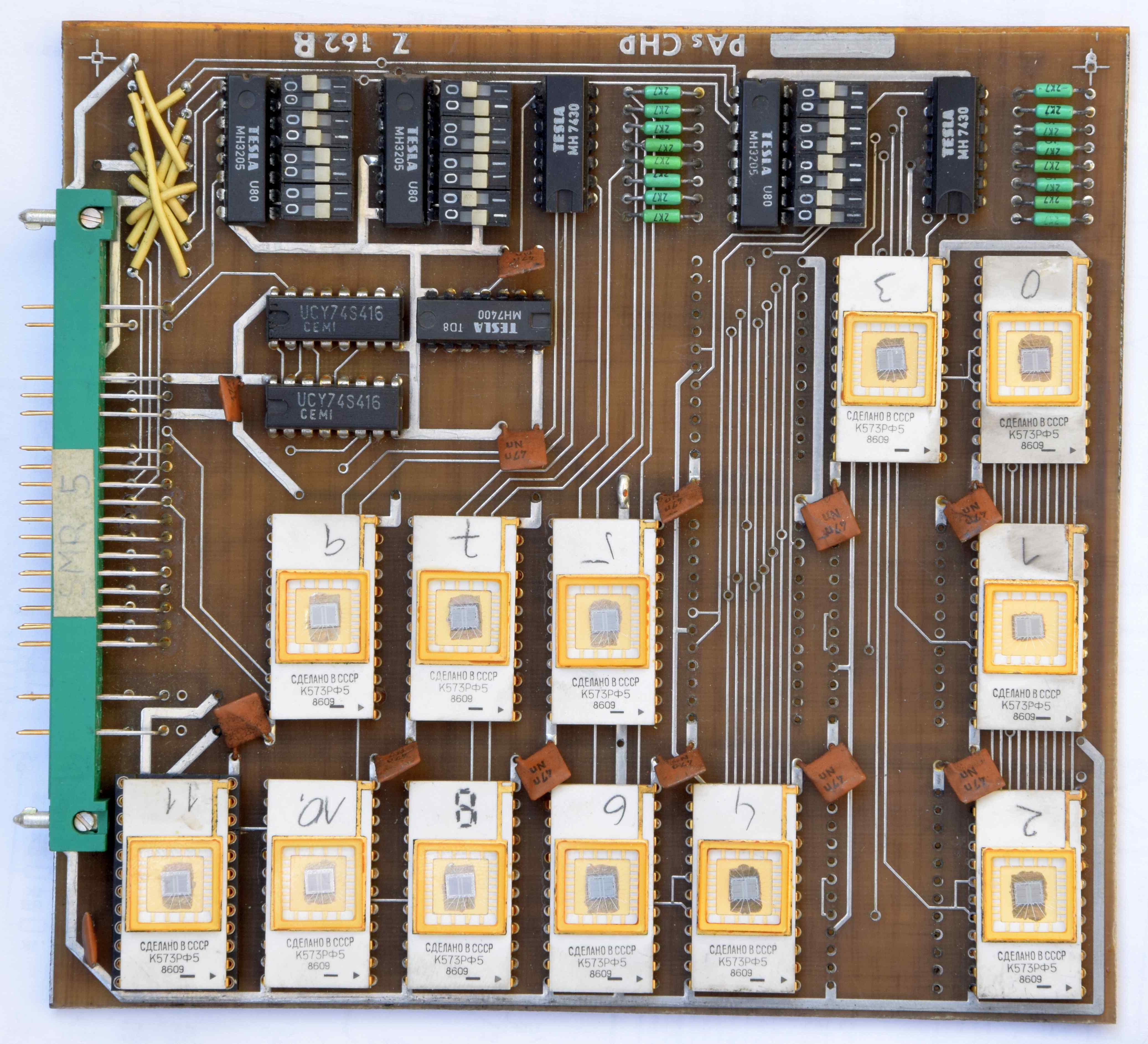

  28. DPS Z-162



Popis a vyobrazení v této příručce jsou nezávazné a výrobní závod si vyhrazuje právo v duchu technického rozvoje a v zájmu uživatelů přístrojů provádět změny sloužící z lepšení funkce a spolehlivosti přístrojů. Z toho důvodu se nemusí všechny údaje v textu a všechna vyobrazení shodovat s dodaným přístrojem.



Vývoj:

VÝZKUMNÝ USTAV VZDUCHOTECHNIKY k. ú. o.
NOSITEL ŘÁDU RUDÉ HVÉZDY A STÁTNÍHO VYZNAMENANÍ ZA VYNIKAJÍCÍ PRACÍ
108 03 PRAHA 10 - MALEŠICE, POČERNICKÁ 96


Výroba:

JZD BUDOUCNOST Blatnice


Dodavatel:

TESLA-ELTOS-DIZ

poštovní schránka 27

pošta 45

145 00 Praha 4



Přílohy:

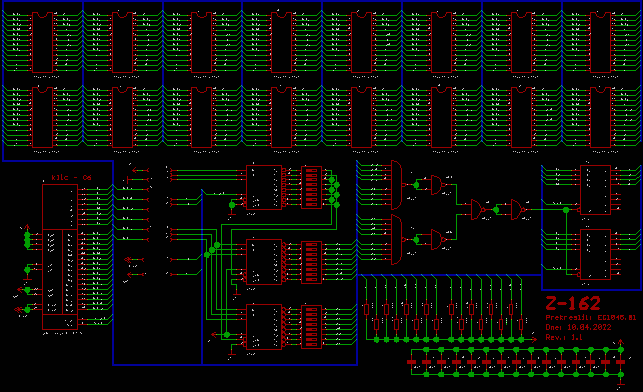

  1. Schéma Z-162

  2. Schéma Z-162 a černobílá verze ZDE.
