Z-174



K desce Z-174 nemám dokumentaci, schéma získáno metodou zpětného inženýrstvý.

Stručný popis funkce.

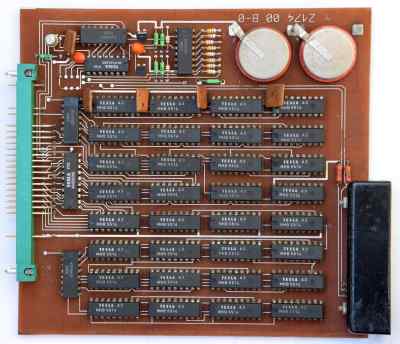

Deska Z-174 obsahuje 16KB zálohované RAM paměti. Použité paměti jsou MHB5514 což je CMOS varianta pamětí MHB2114. Desku lze adresovat v jednom ze čtyř 16KB bloku. Pomocí externího signálu přes konektor X3 jde zablokovat zápis do posledního kila (WE2) nebo pro zbývajících 15KB (WE1). Zálohování pamětí je možno pouze vestavěnými akumulátory. Pokut jsem správně pochopil zápolení tak signálem /RTL (tlačítko reset) se ovládá spínání napájení (zemně … GND) pro obvody 74138/3205 aby nedošlo k výběru některé z pamětí a tím poškození obsahu pamětí, během náběhu napájení (to vyžaduje obvod pro hlídání napájení ... zdroj ZDR-1A má signál s podobnou funkcí). Pomocná ZEM je vyvedena na rezervní signál S2 na konektoru X1.

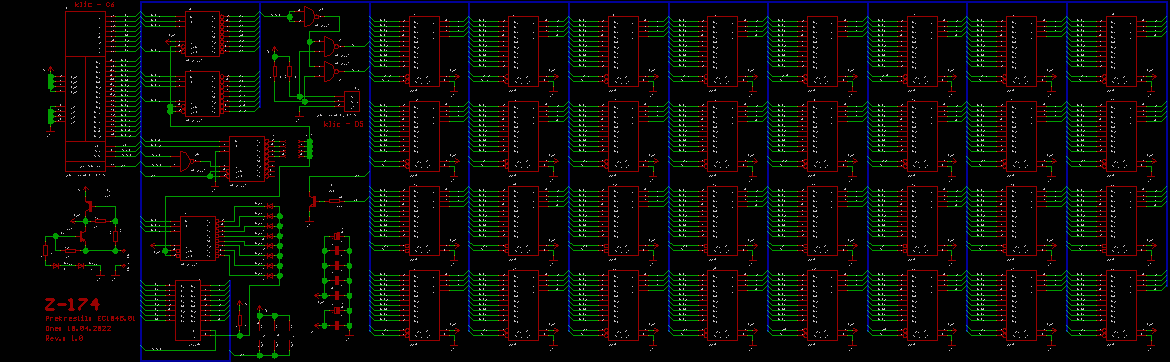

Schéma Z-174 a černobílá verze ZDE.

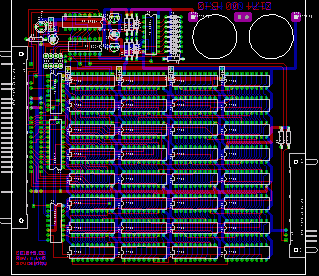

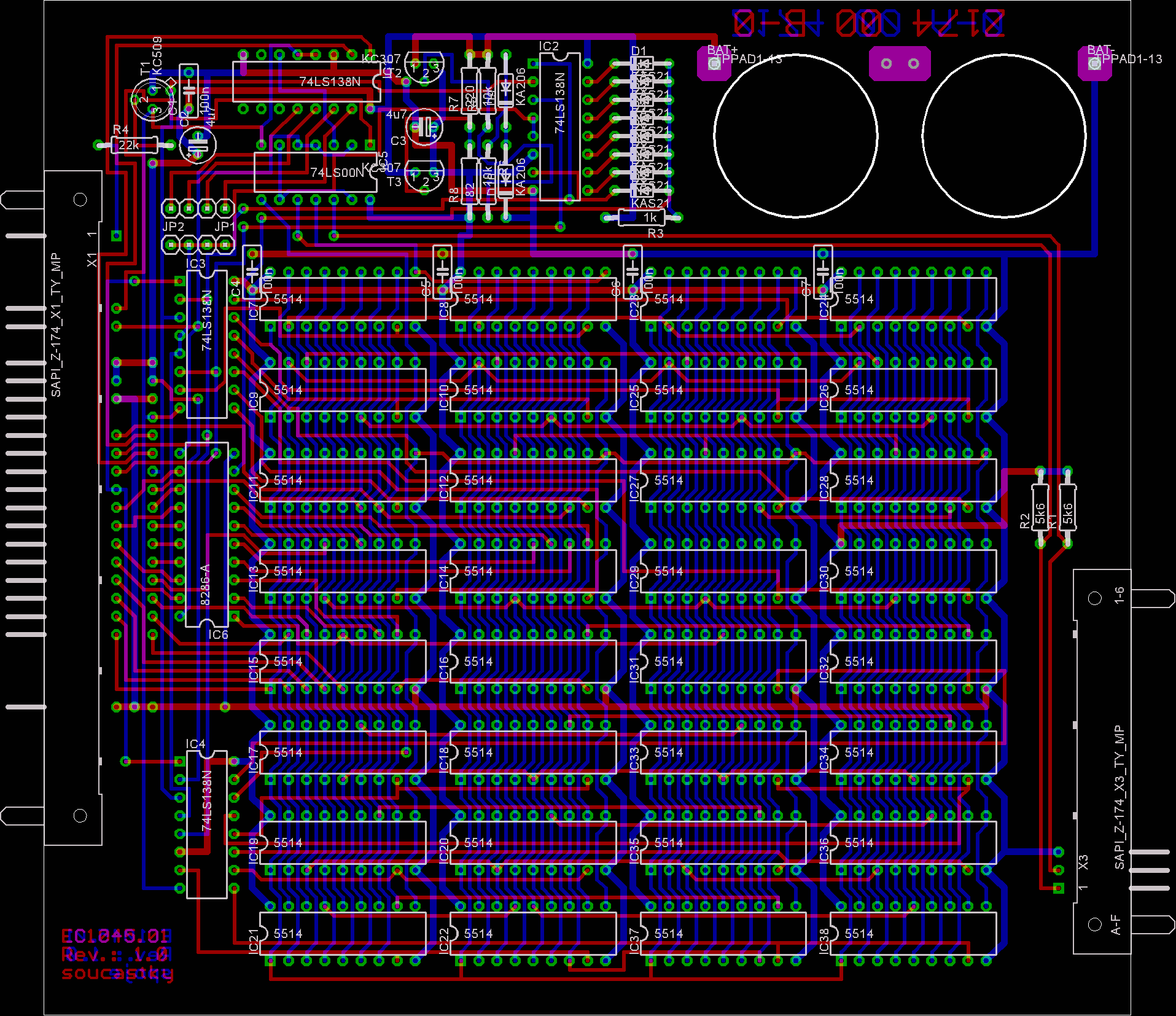

DPS Z-174
