8 bity / SAPI-1 / Technické prostředky / DKM-1

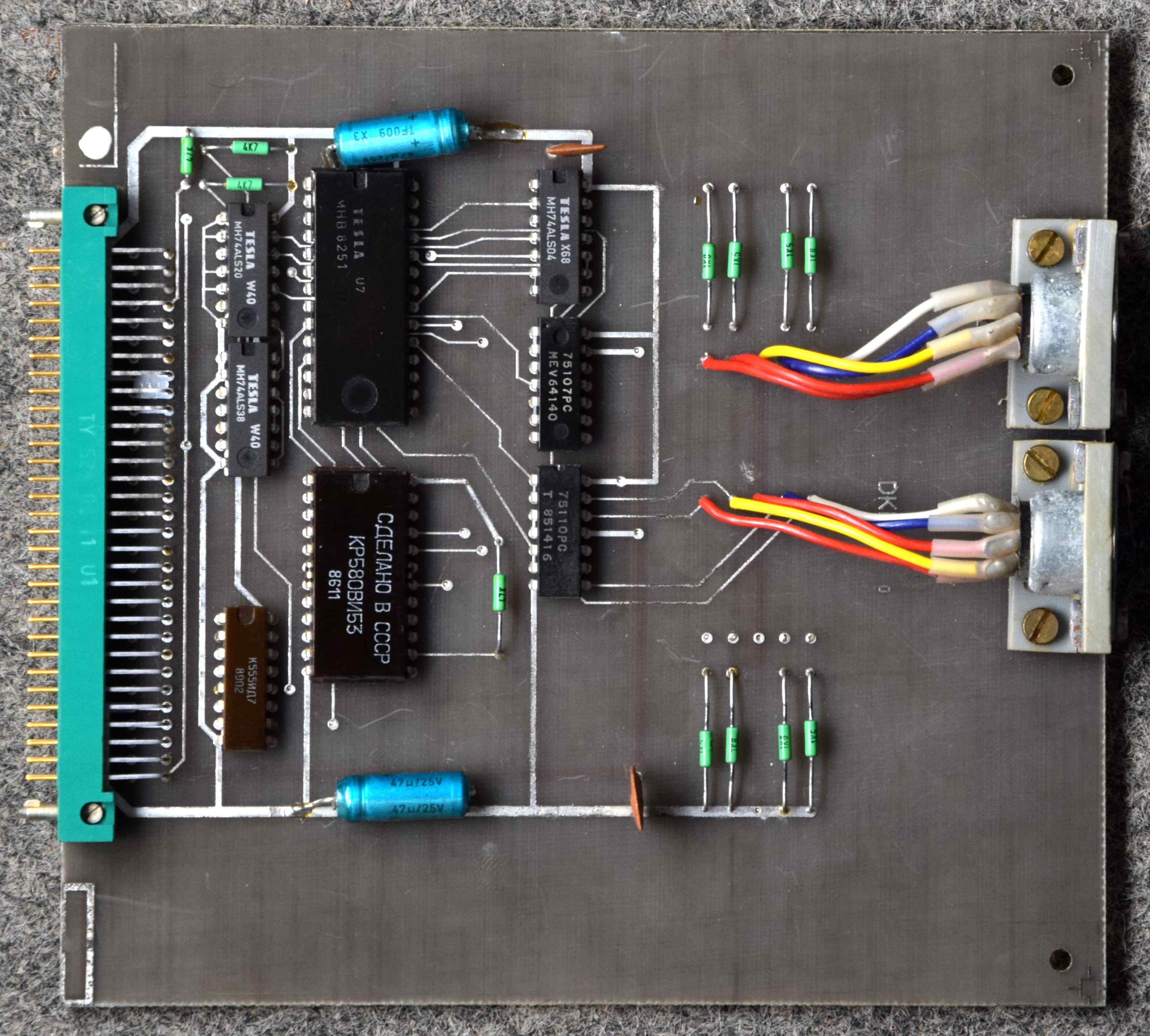

DKM-1



K desce nemám dokumentaci, schéma získáno metodou zpětného inženýrství.

Deska DKM-1 slouží k připojení do sítě mikropočítačů PMD-85 s moduly sítě PMD-71 nebo mikropočítačů CONSUL 2717 kdy SAPI-1 složilo jako server. Přenos dat je sériový synchronní, napěťové úrovně a způsob zapojení odpovídá RS485 (diferenciální smyčka), synchronnost přenosu je zajištěna tím že na druhém kanále jsou posílané hodiny stanice, co vysílá. Režim přenosu dat je poloduplex, jedna stanice vysílá a ostatní přijímají.

Zapojení DKM-1 je řešeno podobně jako u PMD-71 nebo CONSUL 2717. Přenosová rychlost je nastavována pomocí časovače 8253 a o sériový přenos se stará USART 8251. Je osazen i obvod přerušení, který je resetován zápisem do řídícího registru časovače 8253 a spuštěn dočítáním druhého kanálu časovače 8253.

Deska DKM-1 je řešena velice jednoduše a to bez datového budiče a s pevnou adresací obvodů 8251 a 8253.

Deska zabírá 8 adres pro zápis a čtení v rozsahu 30H - 37H kdy adresy 34H - 35H se zrcadlí s 36H - 37H vlivem neúplného dekodéru adres.

8251datový registr34H zrcadlo 36H
stavový registr   35H zrcadlo 37H

8253   čítač 130H
čítač 231H
čítač 332H
řídící registr33H

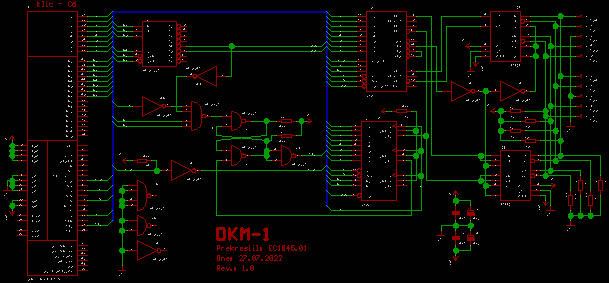

Schéma DKM-1 a černobílá verze ZDE.

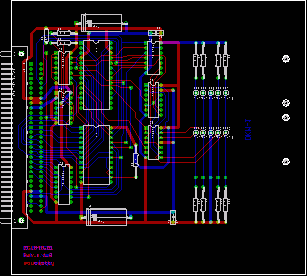

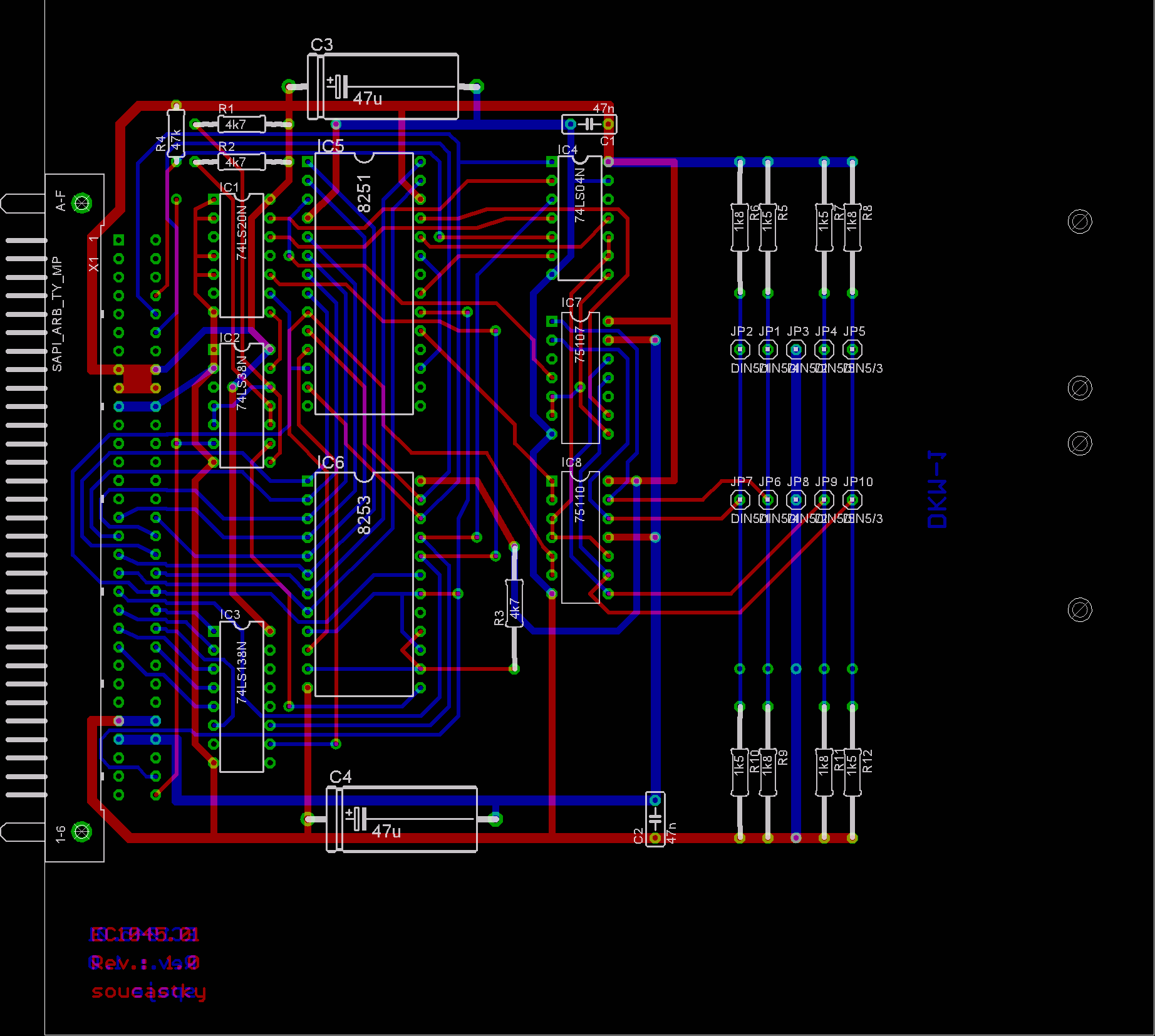

DPS DKM-1
