GRAF1

Budu se zde výhradně věnovat technickým prostředkům a to proto, že již existují stránky které se věnují tomuto počítači např. ZDE (jejich zrcadlo) a nebo ZDE.

Originální a další dokumentace je k dispozici například ZDE a zrcadlo, technický popis nemusí vždy odpovídat schématům, co jsem spáchal, protože až na vzácné výjimky šlo o získaní schémat metodou zpětného inženýrství.

Schéma kompletně získáno metodou zpětného inženýrství.

Popis modulu byl převzat se souhlasem autora z webu www.iq151.net

Grafik

Modul jemné grafiky, umožňuje vytvořit černobílý obraz v rozlišení 512x256 bodů. Používá se současně s Video32 (nebo Vide64) z kterého využívá synchronizační signály. Koncepce IQ151 umožňuje míchání obrazu z různých modulů takže jemná grafika se zobrazuje nezávisle na textovém výstupu Video32 (resp. Video64). Zobrazování grafiky lze dokonce programově vypnout a modul může sloužit jako přídavná paměť která se nemaže ani při resetu). Obvodově je to nejsložitější modul a zároveň má i velkou spotřebu, proto bylo jeho využití se staršími IQ151 (bez G pod šipkama na klávesnici) velmi problematické, což byl důsledek nedostatečně dimenzovaných diod ve zdroji napětí. Dále se IQ151 celkem hodně zahřívá, takže v různých příručkách jsou popsány doporučené rozmístění modulů aby se předešlo i jejich přehřívání. Obsahuje 16kB RAM tvořenou osmi obvody 4116. Zvláštností je HW možnost přistupovat k této paměti nejen klasicky po bajtech ale šlo adresovat i přímo jednotlivé bity. K Videopaměti se nepřistuje přímo ale adresuje se jako vstupně výstupní zařízení, kdy se dvěmi OUTy nastaví adresa a třetím IN/OUT se čtou/zapisují data. Tímto je značně snížená rychlost práce s Videopamětí. Například jednoduché vymazání celé paměti trvá skoro 3 sekundy. V dokumentaci k modulu je uvedeno že lze vhodným naprogramováním řídících obvodů (PROM) navolit jiné adresy pro modul a připojit více modulů Grafik naráz (nevím jestli to někdo někdy realizoval v praxi). K tomuto modulu byl navrhnut i modul pro barevný výstup v rozlišení 256x256 bodů (4 barvy na bod) ale k jeho realizaci a zavedení do výroby už nedošlo.




-Technická dokumentace -
Technický popis modulu GRAFIK	96Kb
Návod k obsluze modulu GRAFIK	47Kb

Obsah PROM dekodéru adres ve formátu INTELHEX.

:20000000F8F9FAFBF7FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF1E
:00000001FF

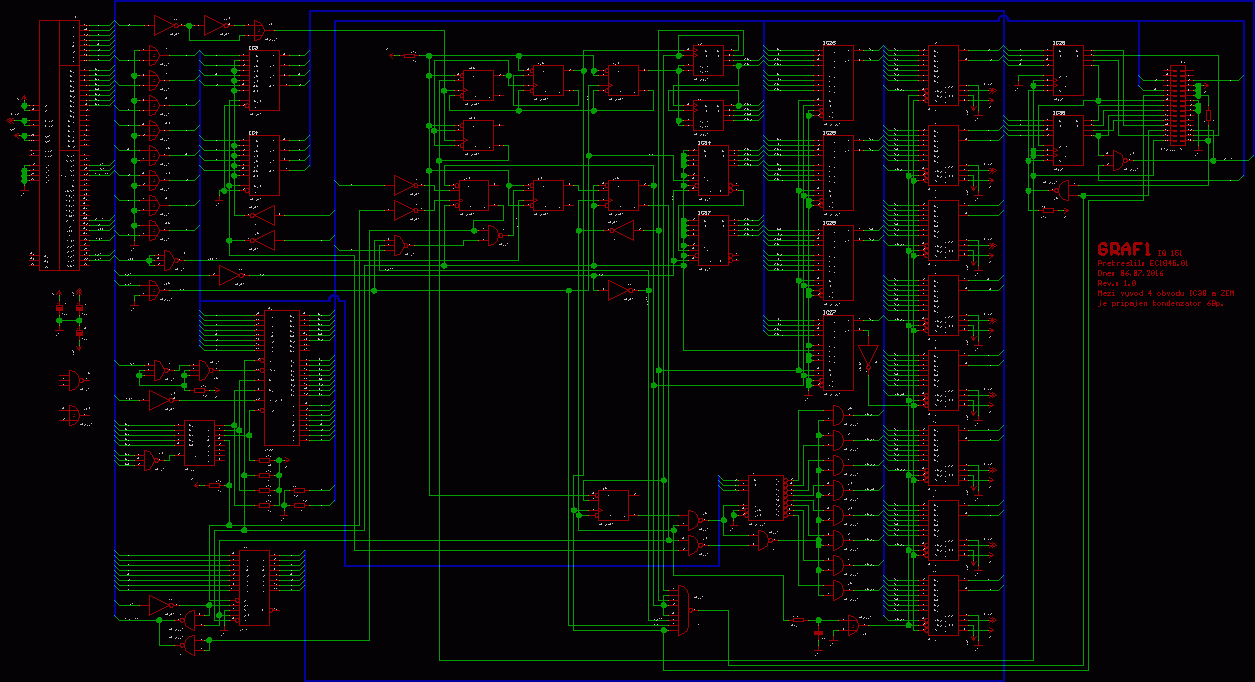

Schéma GRAF1 a černobílá verze ZDE.

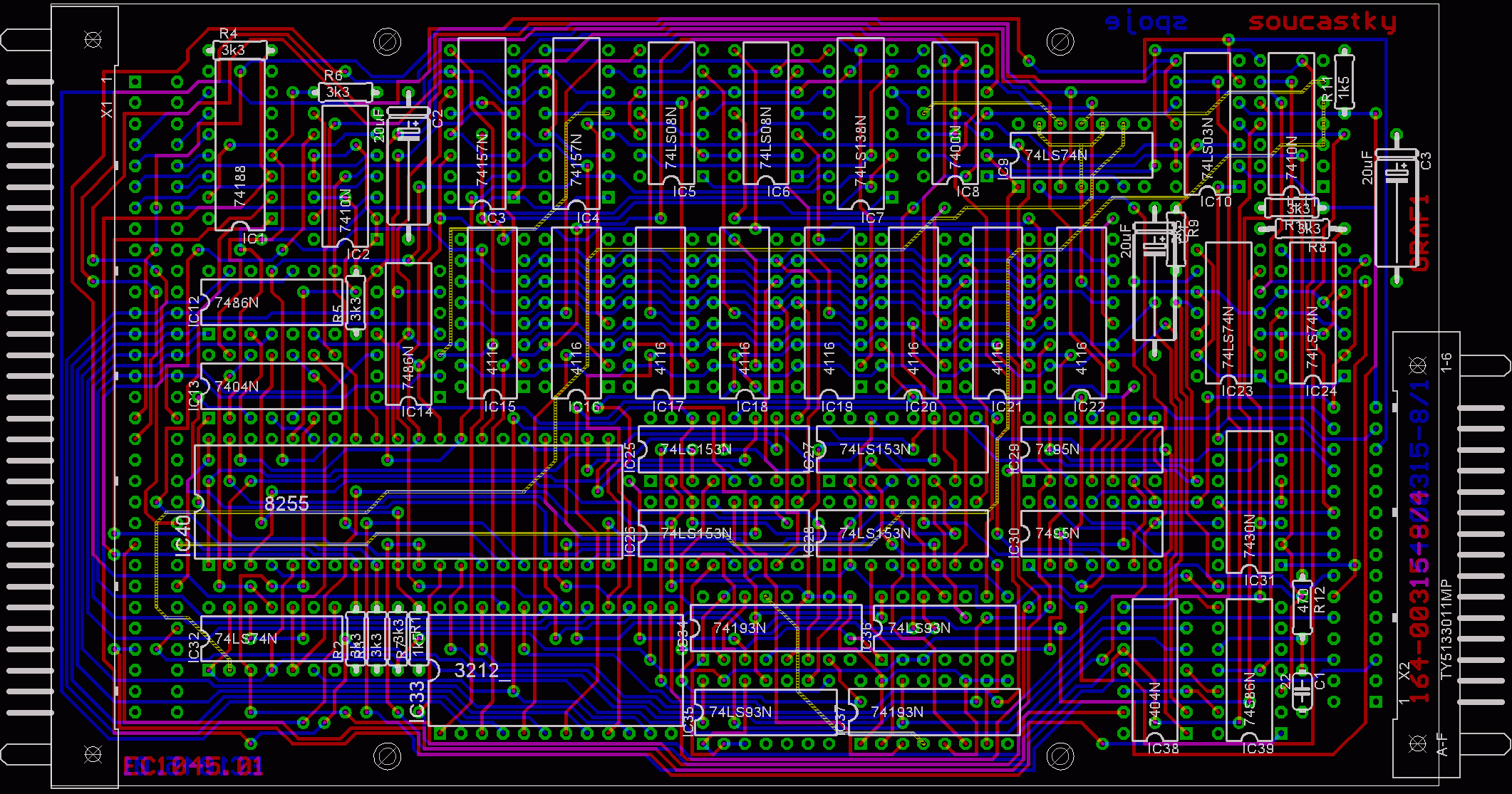

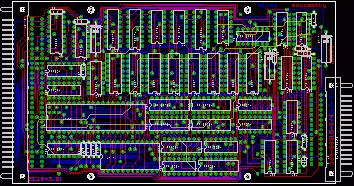

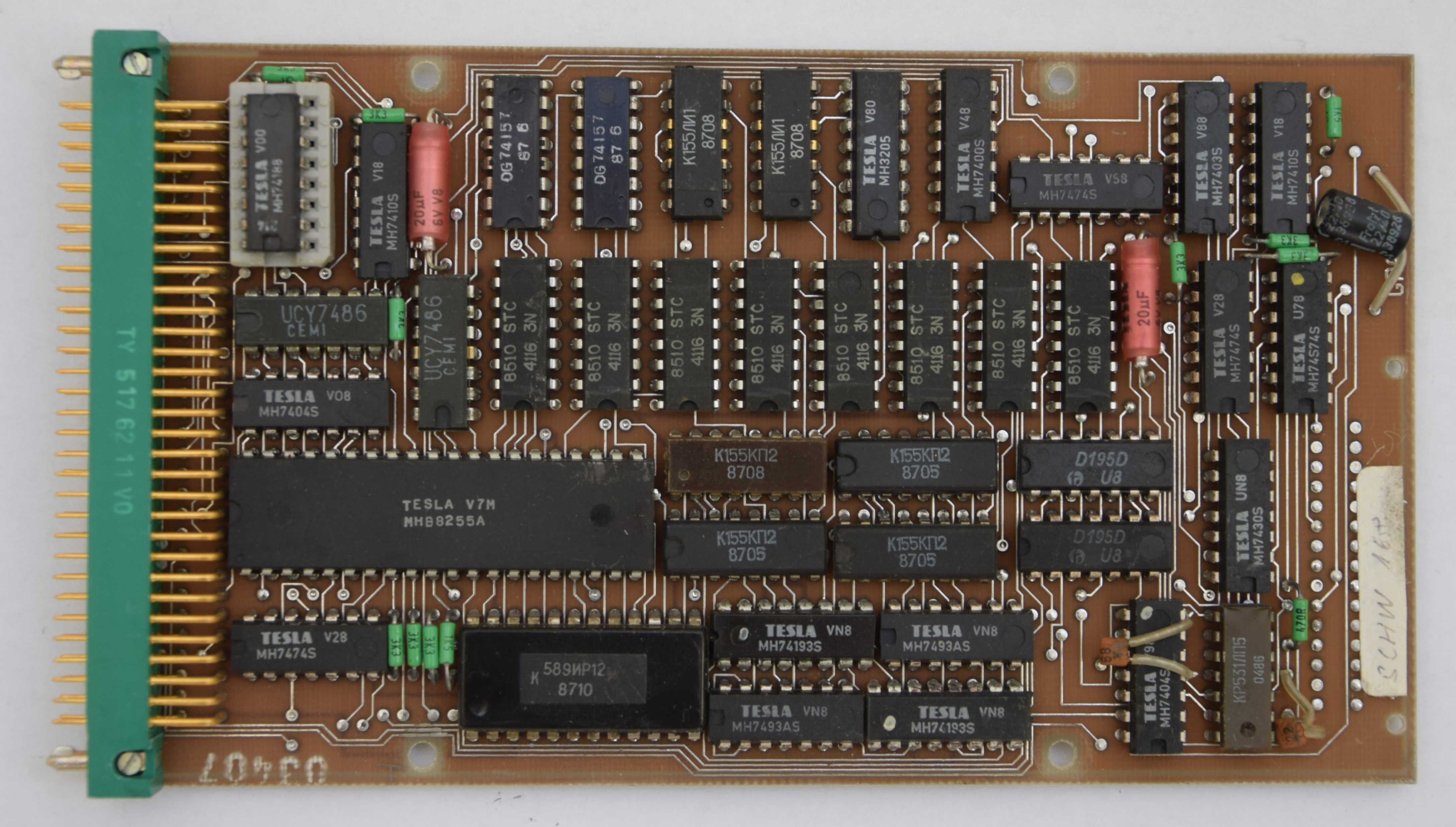

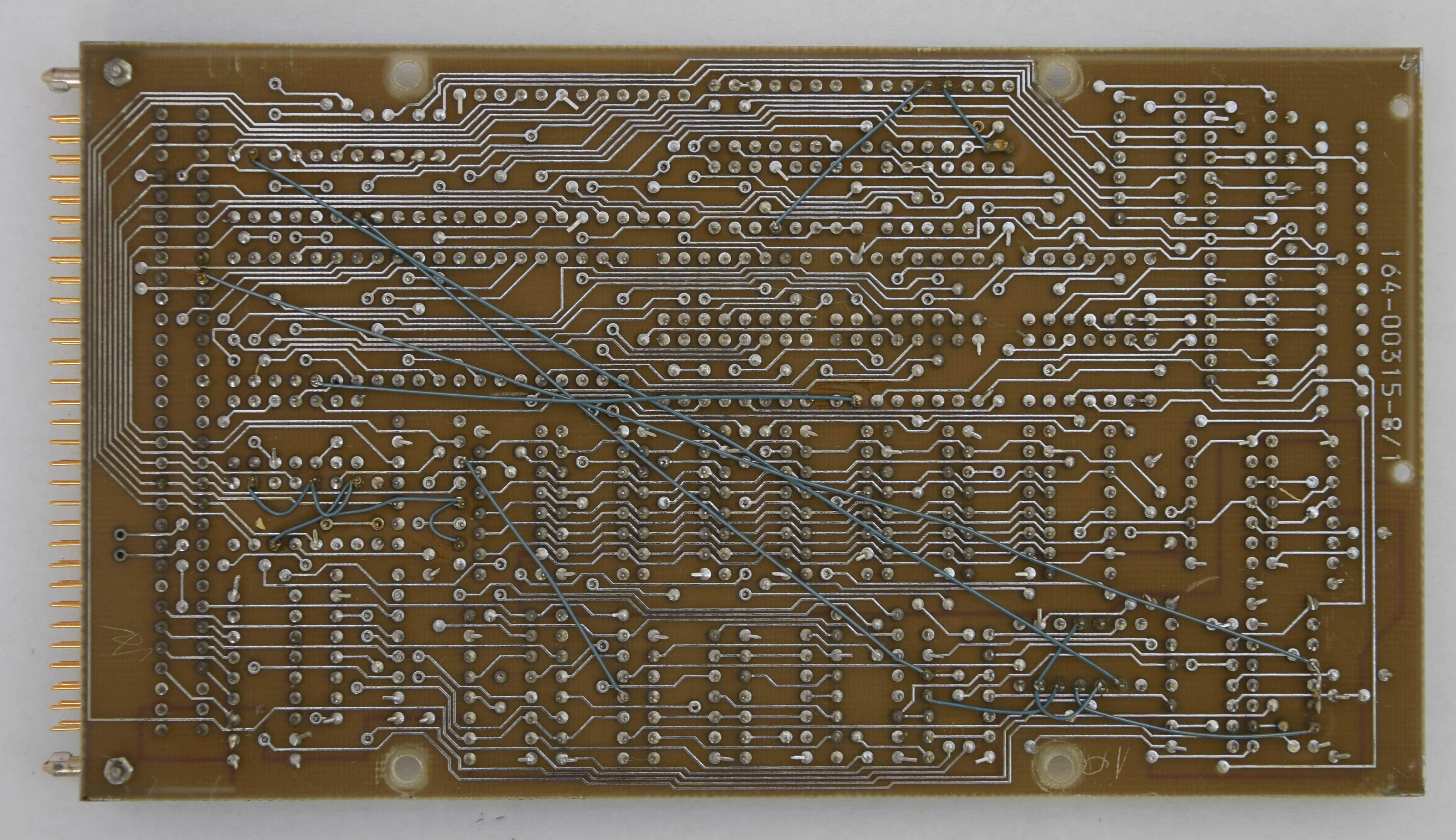

DPS GRAF1
