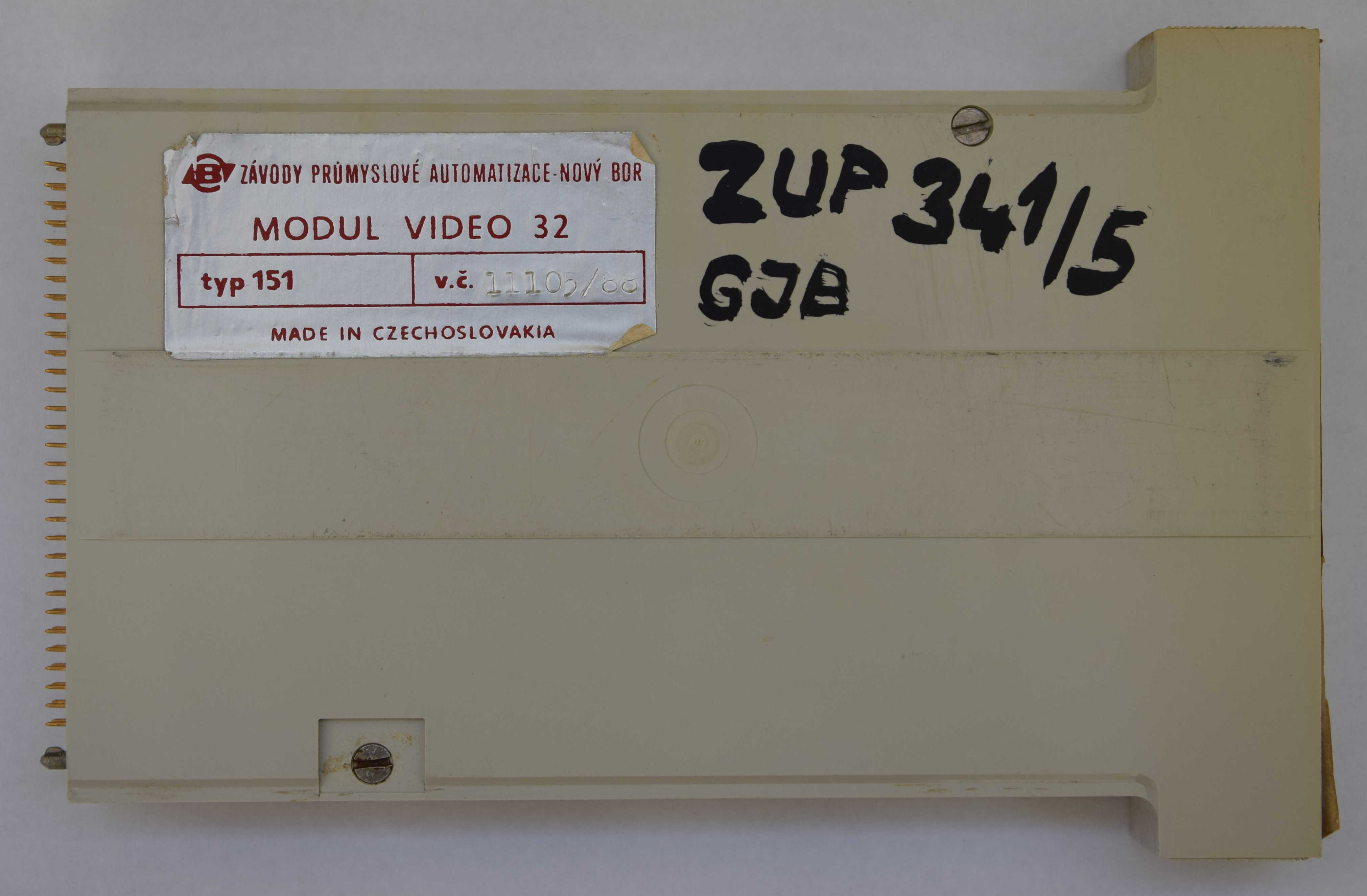

VIDEO32



Budu se zde výhradně věnovat technickým prostředkům a to proto, že již existují stránky které se věnují tomuto počítači např. ZDE (jejich zrcadlo) a nebo ZDE.

Originální a další dokumentace je k dispozici například ZDE a zrcadlo, technický popis nemusí vždy odpovídat schématům, co jsem spáchal, protože až na vzácné výjimky šlo o získaní schémat metodou zpětného inženýrství.

Schéma kompletně získáno metodou zpětného inženýrství.


Popis modulu byl převzat se souhlasem autora z webu www.iq151.net



Obsah EPROM znakového generátoru ve formátu INTELHEX.

:20000000FFC381818181C3FFFFC3BDBDBDBDC3FFFFF7F7F7D5E3F7FFFFF7E3D5F7F7F7FFBC
:20002000FFF7FB81FBF7FFFFFFEFDF81DFEFFFFFF7E3C18080F7C1FFC9808080C1E3F7FF0F
:20004000F7E3C180C1E3F7FFE3E3948094F7E3FFEFEFEF0FFFFFFFFFEFEFEFE0FFFFFFFF23
:20006000EFEFEF00FFFFFFFFFFFFFFFFFFFFFFFFEFEFEF0FEFEFEFEFEFEFEF00EFEFEFEF9E
:20008000FFFFFFE0EFEFEFEFFFFFFF00FFFFFFFFFFFFFF00EFEFEFEFEFEFEFE0EFEFEFEFAC
:2000A000EFEFEFEFEFEFEFEF0F0F0F0FFFFFFFFFF0F0F0F0FFFFFFFF00000000FFFFFFFFD8
:2000C000FFFFFFFF0F0F0F0F0F0F0F0F0F0F0F0FF0F0F0F00F0F0F0F000000000F0F0F0F38
:2000E000AA55AA55AA55AA55FFFFFFFFAA55AA55AA55AA55FFFFFFFFFFFFFF0FEFEFEFEF48
:20010000FFFFFFFFFFFFFFFFF7F7F7F7F7FFF7FFDBDBDBFFFFFFFFFFDBDB81DB81DBDBFF4B
:20012000EF816F83ED03EFFFFF9D9BF7EFD9B9FFCFB7B7CFB5BBC5FFFBF7EFFFFFFFFFFFB5
:20014000FBF7EFEFEFF7FBFFDFEFF7F7F7EFDFFFF7D5E3C1E3D5F7FFFFF7F7C1F7F7FFFFB7
:20016000FFFFFFFFE7E7F7EFFFFFFFC1FFFFFFFFFFFFFFFFFFE7E7FFFFFDFBF7EFDFBFFFD3
:20018000C3BDB9A59DBDC3FFF7E7D7F7F7F7C1FFC3BDFDF3CFBF81FFC3BDFDE3FDBDC3FFB1
:2001A000FBF7EFDB81FBFBFF81BF83FDFDBDC3FFE1DFBF83BDBDC3FF81BDFBF7EFEFEFFF97
:2001C000C3BDBDC3BDBDC3FFC3BDBDC1FDFB87FFFFE7E7FFE7E7FFFFFFE7E7FFE7E7F7EF4F
:2001E000FBF7EFDFEFF7FBFFFFFFC1FFC1FFFFFFDFEFF7FBF7EFDFFFC3BDFDF3EFFFEFFF13
:20020000E3DDB1ADB3DFE1FFE7DBBD81BDBDBDFF83DDDDC3DDDD83FFE3DDBFBFBFDDE3FF20
:2002200087DBDDDDDDDB87FF81DDDFC7DFDD81FF81DDDFC7DFDF8FFFE3DDBFB1BDDDE3FF28
:20024000BDBDBD81BDBDBDFFE3F7F7F7F7F7E3FFF1FBFBFBFBBBC7FF8DDBD7CFD7DB8DFF6E
:200260008FDFDFDFDFDD81FFBD99A5BDBDBDBDFFBD9DADB5B9BDBDFFE7DBBDBDBDDBE7FF80
:2002800083DDDDC3DFDF8FFFE7DBBDBDB5DBE5FF83DDDDC3D7DB8DFFC3BDBFC3FDBDC3FFA6
:2002A000C1F7F7F7F7F7F7FFBDBDBDBDBDBDC3FFBDBDBDDBDBE7E7FFBDBDBDA5A599BDFFF4
:2002C000BDBDDBE7DBBDBDFFDDDDEBF7F7F7F7FF81FDFBE7DFBF81FFC3DFDFDFDFDFC3FFB0
:2002E000FFBFDFEFF7FBFDFFC3FBFBFBFBFBC3FFF7EBDDFFFFFFFFFF00FFFFFFFFFFFFFF65
:20030000DFEFF7FFFFFFFFFFFFFFC7FBC3BBC5FFBFBFA39DBD9DA3FFFFFFC3BDBFBDC3FFA5
:20032000FDFDC5B9BDB9C5FFFFFFC3BD81BFC3FFF3EFEFC7EFEFEFFFFFFFC5B9B9C5FDC36D
:20034000BFBFA39DBDBDBDFFF7FFF7E7F7F7E3FFFBFFF3FBFBFBBBC7BFBFBBB7AF97BBFFB5
:20036000E7F7F7F7F7F7E3FFFFFF89B6B6B6B6FFFFFFA39DBDBDBDFFFFFFC3BDBDBDC3FF55
:20038000FFFFA39D9DA3BFBFFFFFC5B9B9C5FDFDFFFFA39DBFBFBFFFFFFFC1BFC3FD83FF33
:2003A000EFEFC7EFEFEDF3FFFFFFBDBDBDB9C5FFFFFFBDBDBDDBE7FFFFFFB6B6B6AADDFF8D
:2003C000FFFFBDDBE7DBBDFFFFFFBDBDB9C5FDC3FFFF81FBE7DF81FFF3EFEFDFEFEFF3FF13
:2003E000E7E7E7E7E7E7E7FFCFF7F7FBF7F7CFFFFFFFFFCDB3FFFFFFC3C3C3C3C3C3C3FF6B
:00000001FF

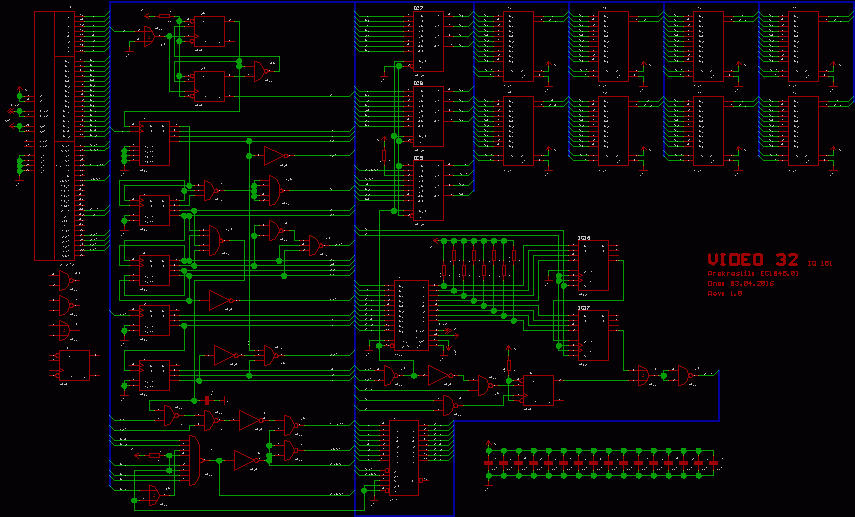

Schéma VIDEO32 a černobílá verze ZDE.

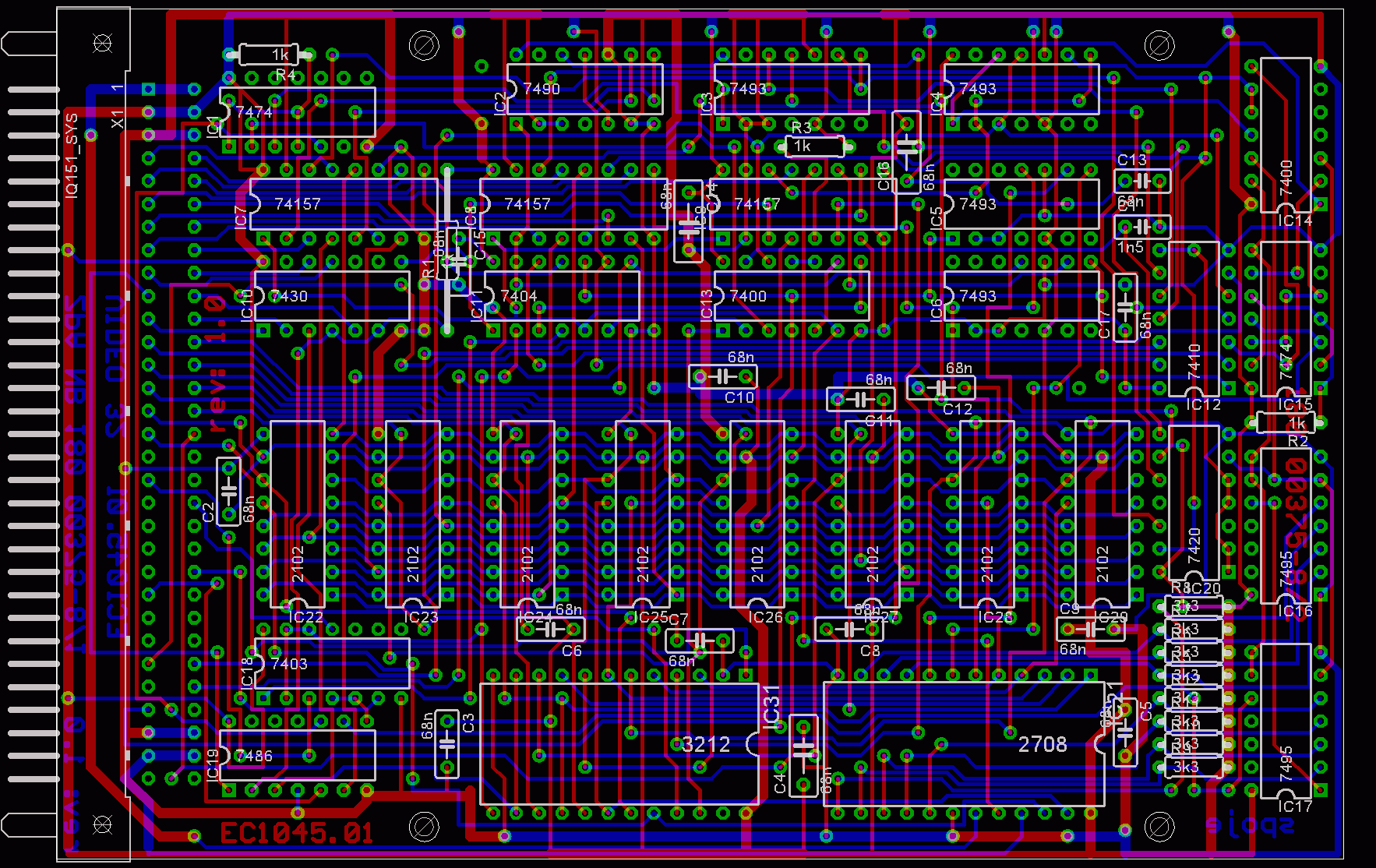

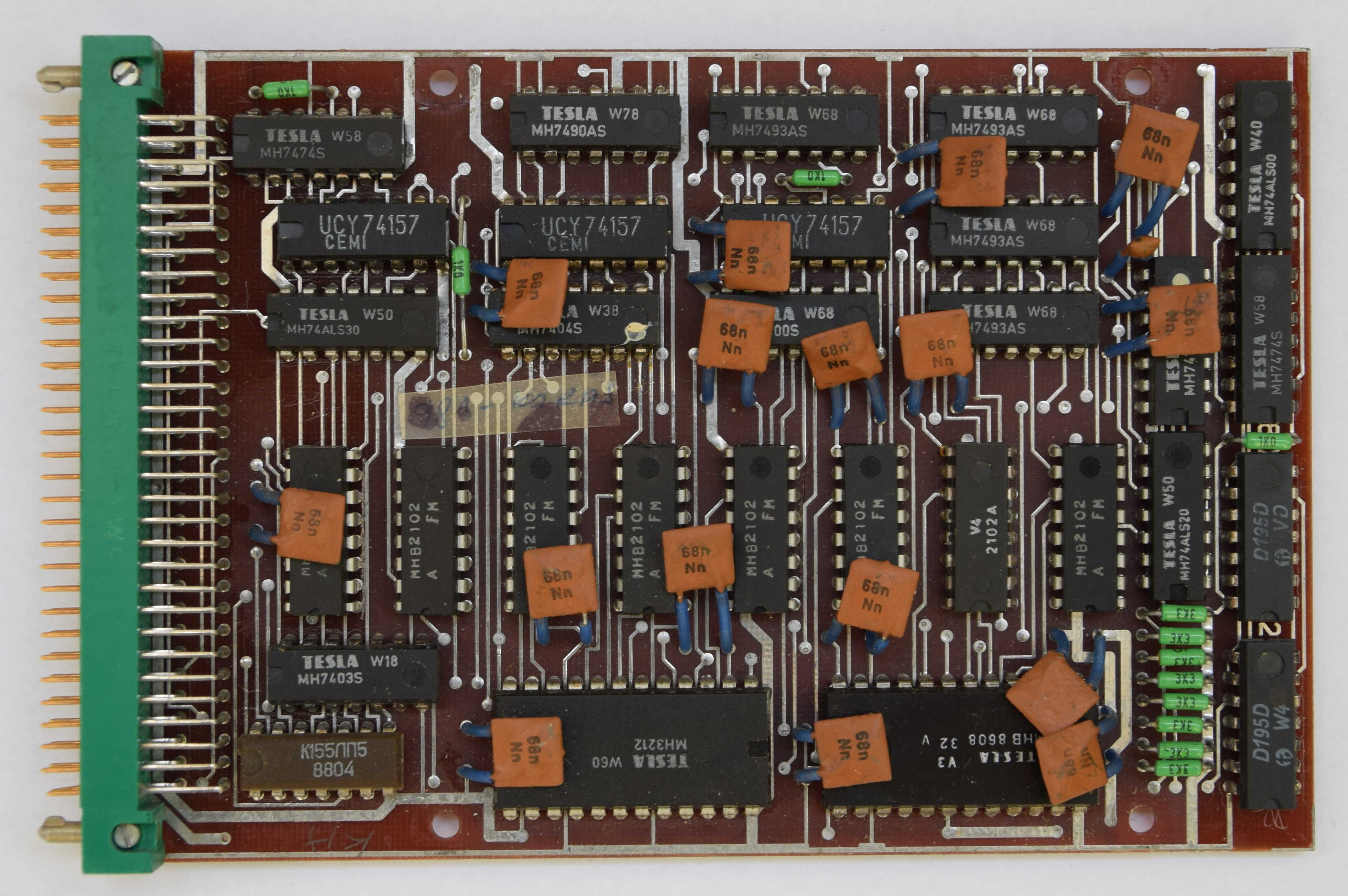

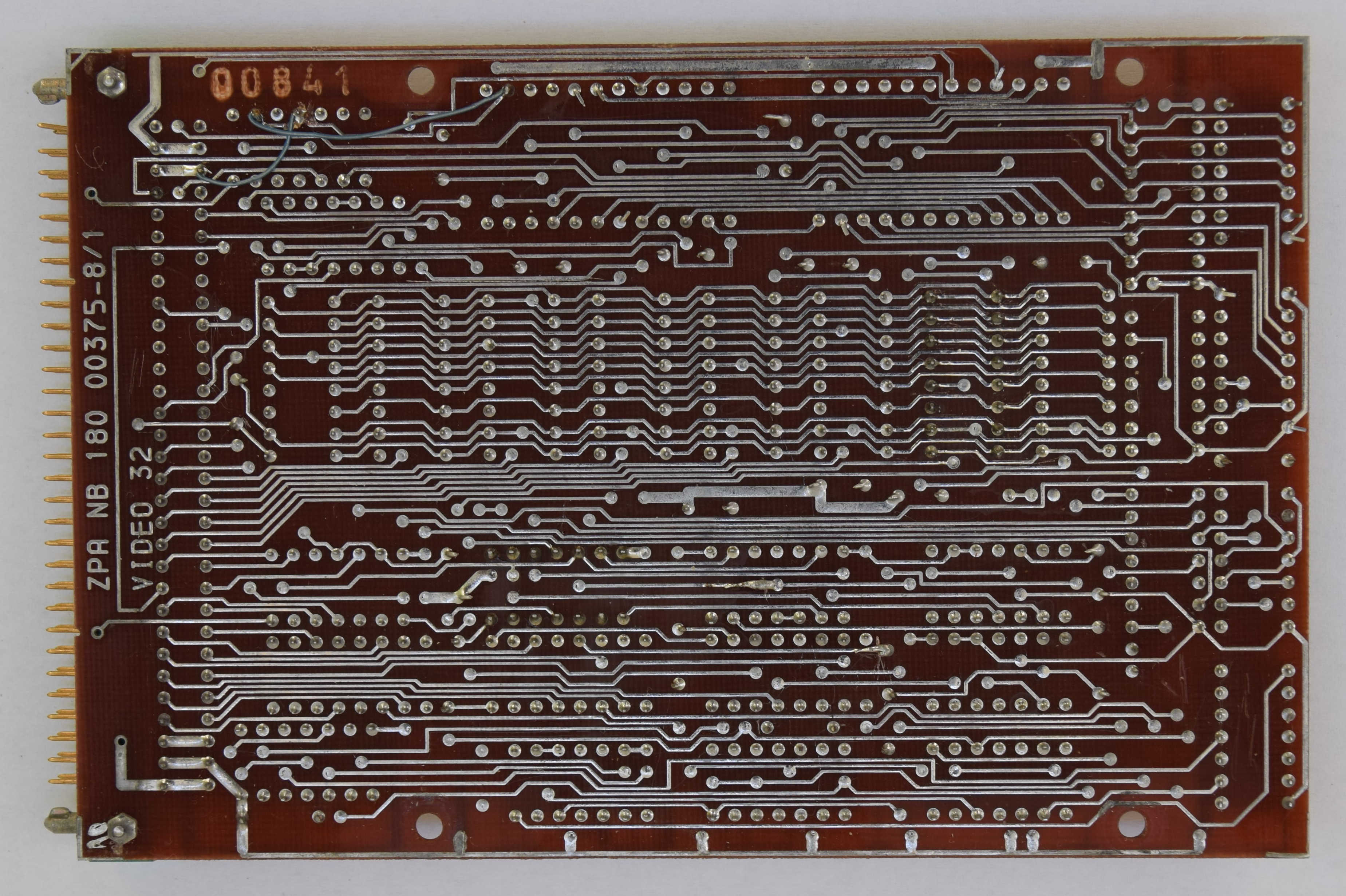

DPS VIDEO32
