Tester tiskáren CONSUL 211x ???

Ke klávesnici nemám dokumentaci, torzo schéma získáno metodou zpětného inženýrství.

Stručný popis klávesnice.

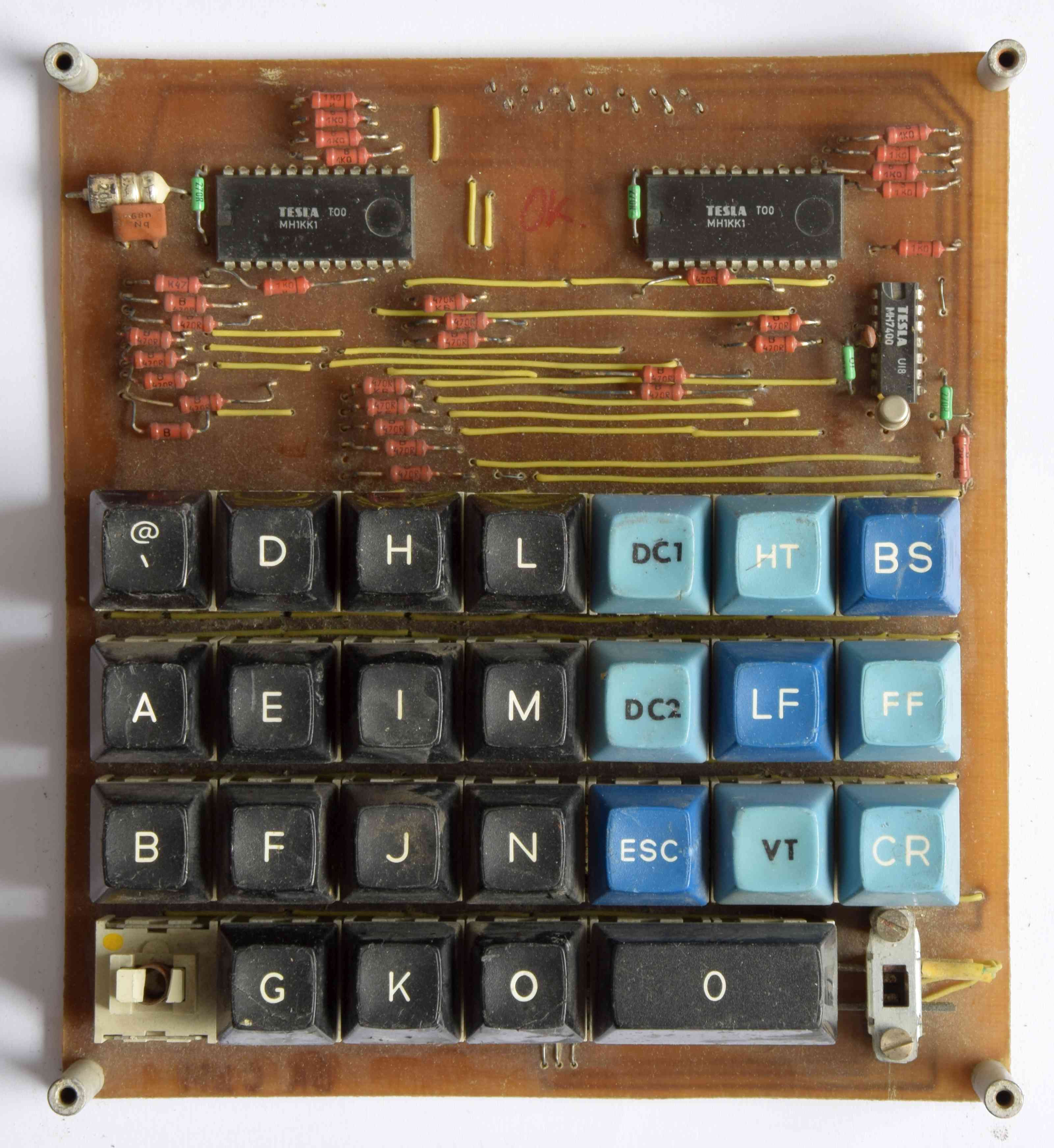

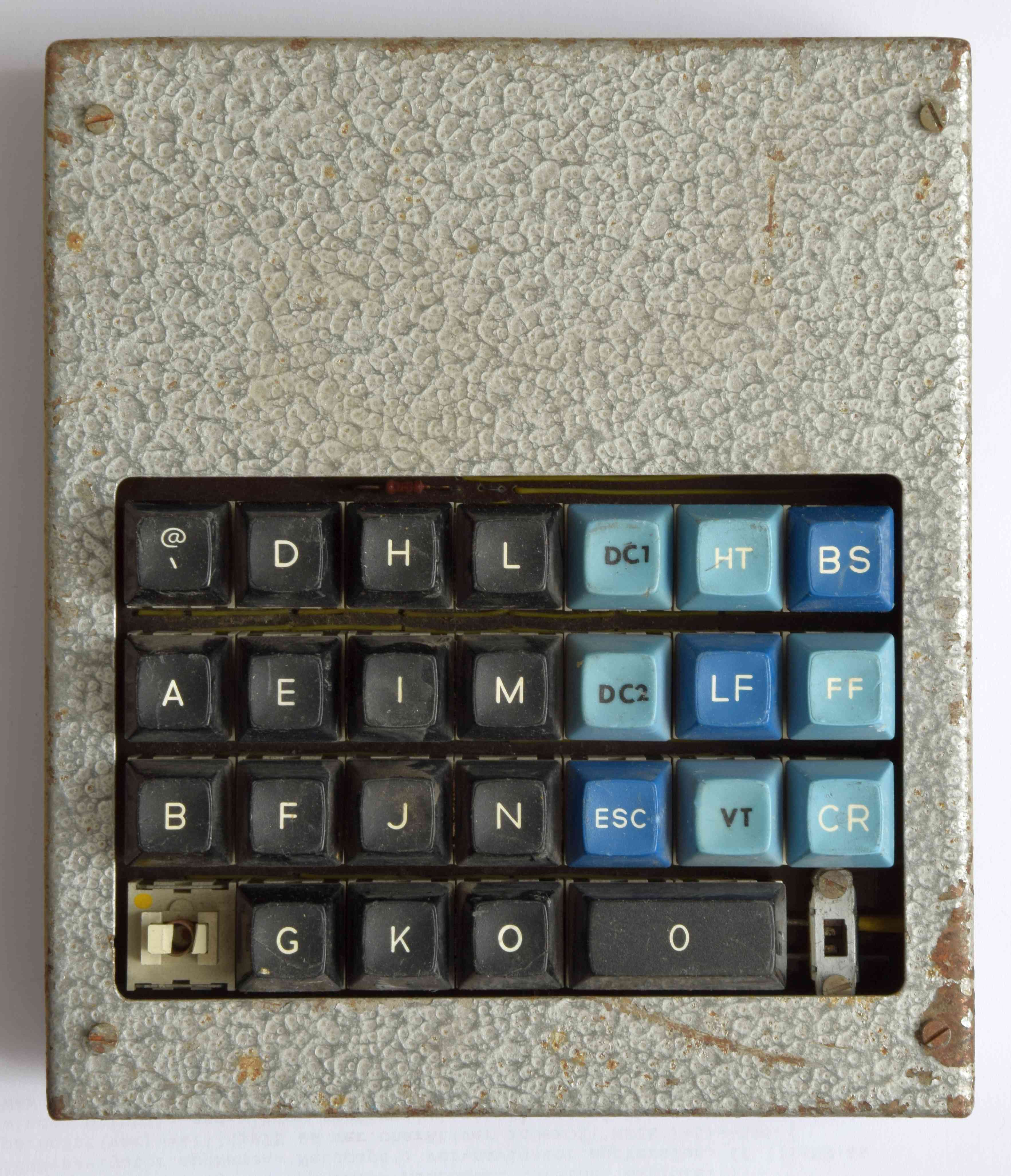

Klávesnice je postavená na hallových snímačích MH1SD1 které mají dva oddělené výstupy s otevřeními kolektory, které umožňují zapojení typu montážní OR. V klávesnici jsou použity kodéry klávesnic MH1KK1 které dosti zjednodušují konstrukci. Je možnost generovat devět řídících kódů (HT, LF, VT, BS, FF, CR, DC1, DC2 a ESC) a šestnáct znaku ve dvou registrech (@ až O a ‘ až o) k přepínání registru slouží přepínač typu ISOSTAT. Z číslic jde generovat jen nula.

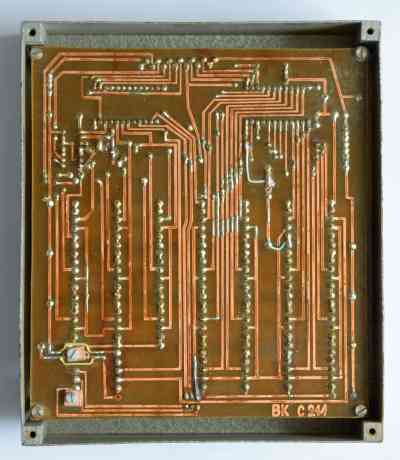

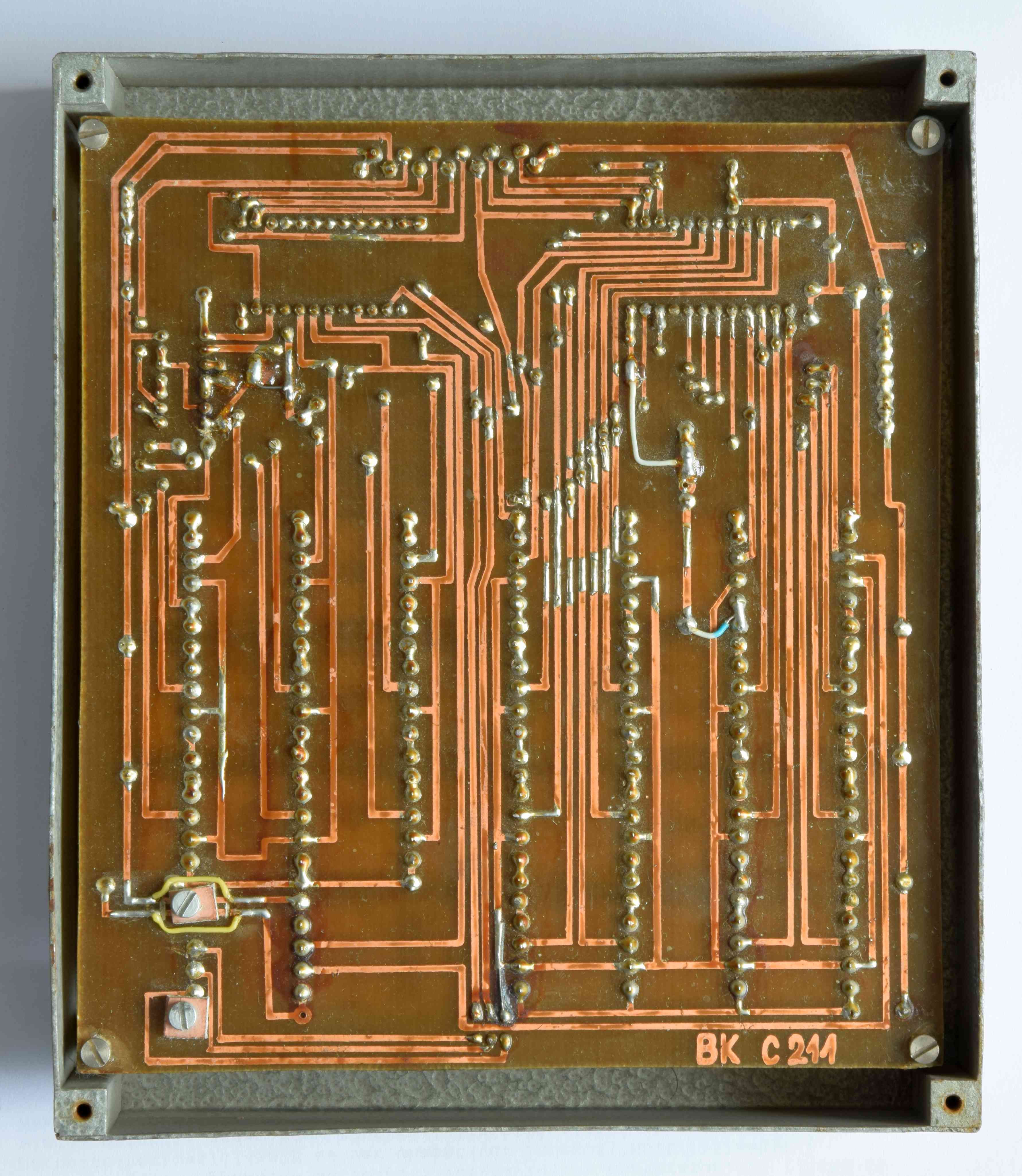

Schéma bylo vypískáno jen do stavu zjištění funkce klávesnice, aneb nejsou zanesené odpory zajišťující logické úrovně, napájecí odpory pro MH1KK1 a blokovací kondenzátory v napájení. Taktéž nevznikla DPS. Klávesnice získána jako vrak. Z popisu C211 na DPS a zapojení usuzuji, že šlo o klávesnici určenou ke kontrole a opravám tiskáren CONSUL 2111 a 2112.

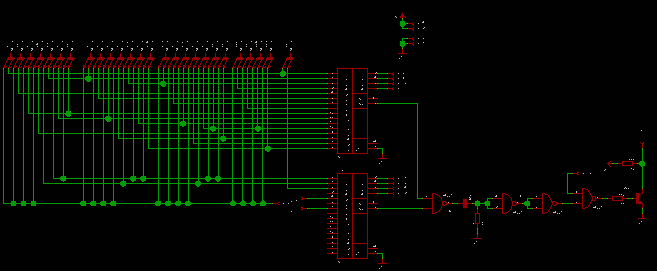

Schéma torza testovací klávesnice pro tiskárny CONSUL 211x ??? a černobílá verze ZDE.
