Zdroj ZDR-1A se v průběhu let měnil. Změny se týkali jen přidáním konektoru pro ventilátor (220V) na zadní panel, dvou systémových napájecích konektorů a tlačítka RTL na přední panel. Zdroj ZDR-1A je taktéž popsán v dokumentaci k ZPS-3 (Velikost souboru 50MB)), JPN-1, ZDR-1A a ZDR-1A (1.5).
OCR návodu ZDR-1A
Mikropočítačový soubor
SAPI-1.5
NAPÁJECÍ ZDROJ
ZDR-1A
uživatelská dokumentace
6XV 123 47
TESLA
LIBEREC
Obsah:
- Základní údaje
- Blokové schéma
- Technické parametry
- Provozní údaje
- Popis funkce
- Konstrukční provedení
- Instalace
- Výstupy
- Sítová část
- Deska filtru
- Deska stabilizátorů
- Deska měniče
- Všeobecné údaje
- Provozně technické údaje
Základní údaje
Název : Napájecí zdroj ZDR-1A ZDR - 1A Výroba : TESLA LIBEREC s. p. Kateřinská ulice 325 461 98 LIBEREC Prodej : TESLA LIBEREC s. p. a TESLA ELTOS s. p. Dodavatelsko inženýrský závod pošta 45, schránka 27 145 00 PRAHA 4 Servis : TESLA ELTOS s. p. Dodavatelsko inženýrský závod Kocínova 136 397 01 PÍSEK Technické podmínky : TESLA LIBEREC s. p. TPTE 82-251/89
Napájecí zdroj ZDR-1A je prvkem mikropočítačového souboru SAPI-1.5. Zajišťuje napájení jednotlivých prvků v sestavách
mikropočítače.

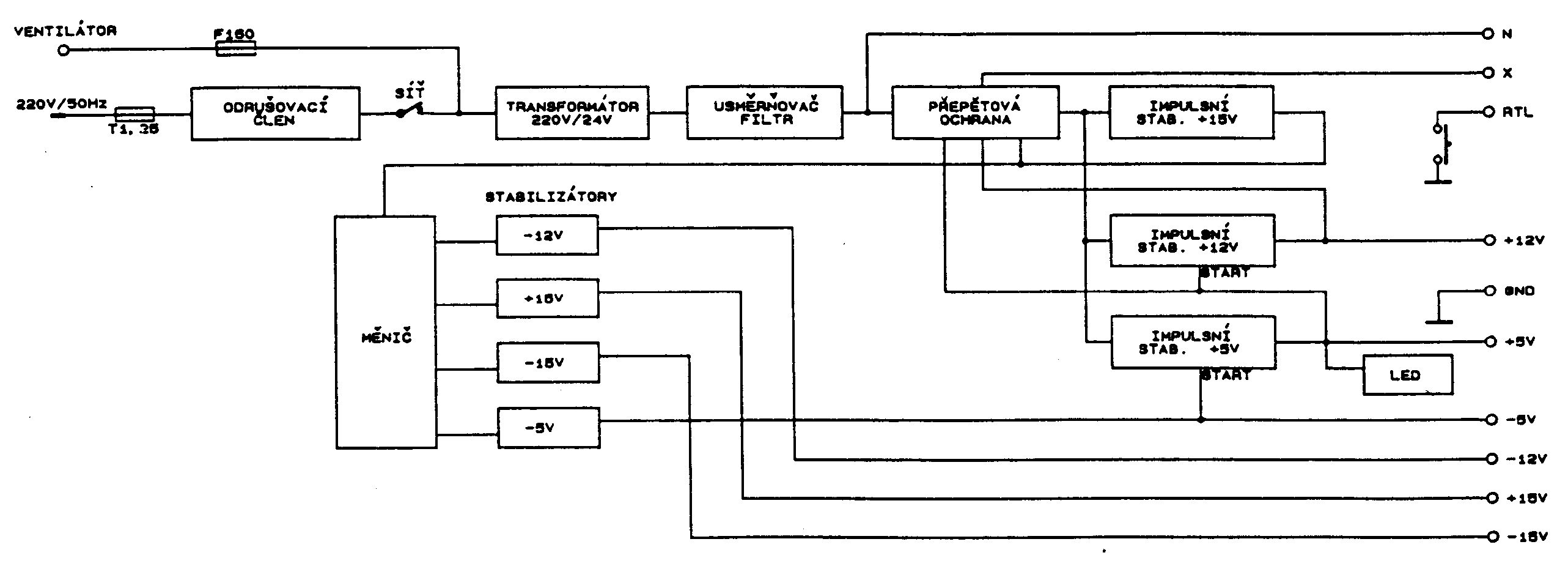

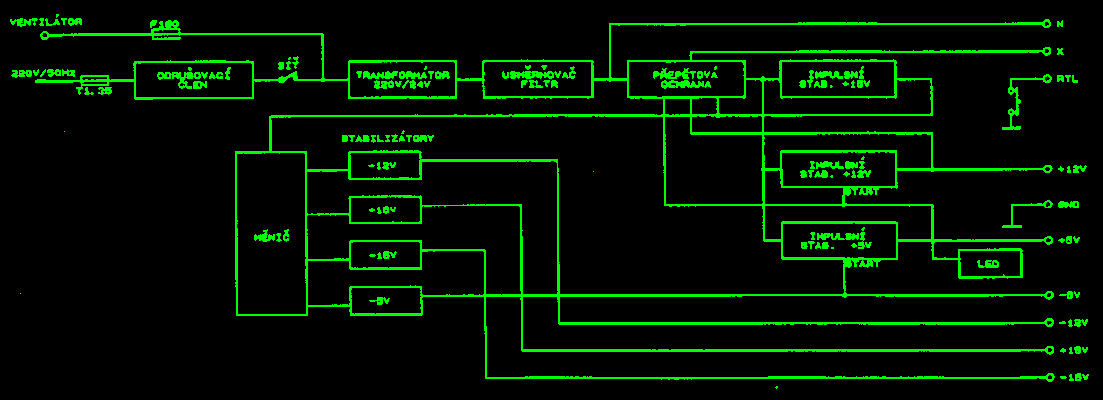

Blokové schéma
obr. 1
Technické parametry
Napáječi napěti 220 V +10-15 % Příkon 240 VA max. Jištění zdroje (přívod 220 V) trubičková pojistková vložka T 1,25/35 A Výstupní napětí + 5 V , - 5 V +12 V , -12 V +15 V , -15 V Tolerance výstupních napětí ± 5 % Zvlnění výstupních napětí 100 mV š -š max. Povolený odběr + 5 V 8 A - 5 V 0,8 A +12 V 2 A * -12 V 0,5 A + 15 V 0,5 A -15 V 0,5 A Zvláštní výstupy výstup usměrňovače signalizace výpadku signál RESET Napájení ventilátoru zásuvka 220V Jištění ventilátoru trubičková pojistková vložka F 160/35 A Signalizace zapnutí LED na čelním panelu
* Výstupní hladinu +12 V je možné zatížit proudem 4 A, nepřekročí-li zatížení výstupu +5 V hodnotu 5 A.
Provozní údaje
Pracovní podmínky :
Odolnost výrobku vůči vlivu klimatických činitelů je označena skupinou 2 podle ČSN 36 9302 čl. 1.3.1 tj. musí
zabezpečit provozuschopnost a vnější vzhled pro:
Rozsah pracovních teplot +5 až +40 °C Relativní vlhkost vzduchu 40 až 80 % při 25 °C Atmosférický tlak 84 až 107 kPa Prostředí bez agresivních plynů a par
Bezpečnostní ustanovení :
Připojená zařízení napájená z rozvodné sítě 220V/50Hz musí splňovat ustanovení ČSN 36 9060 (zejména požadavek na
izolační pevnost zkoušenou napětím 3,75 kV).
Krytí: IP 00
Funkční zkoušky:
Odolnost proti vnějším vlivům je dána ČSN 36 9302 takto :
mráz článek 2.4 suché teplo článek 2.5 vlhké teplo článek 2.6 chvění článek 2.10
Střední doba mezi poruchami:
prostředí normální +5 °C až +40 °C 27 000 hodin prostředí klimatizované +15 °C až +30 °C 60 000 hodin
Popis funkce
Napájecí zdroj ZDR-1A je určen pro napájení sestav složených z prvků mikropočítačového souboru SAPI-1 a SAPI-1.5 ze
sítového rozvodu 220 V. Může být však použit i samostatně pro účely, kde vyhovují jeho technické parametry.
Sítové napětí je převedeno na hodnotu 24 V transformátorem T1, který zároveň zajišťuje bezpečnostní, oddělení
sekundárních obvodů od rozvodu 220 V. Sekundární napětí 24 V je usměrněno a filtrováno . Takto upravené napětí se
přivádí na spínané stabilizátory výstupních napětí +15 V, +12 V a +5 V. Hladina +15 V nabíhá jako první a napájí měnič
s výstupními napětími -5 V, -12 V a ±15 V. Teprve přítomnost napětí -5 V na výstupu odblokuje stabilizátor hladiny +5
V a toto napětí uvolní činnost stabilizátoru +12 V. Spínané stabilizátory jsou řízeny obvody B260D (TDA 1060),
výstupní napětí měniče jsou stabilizována třísvorkovými monolitickými stabilizátory řady MA 78xx.
Všechny stabilizátory mají elektronické pojistky pro omezení maximálního výstupního proudu a ochranu proti zkratu.
Zdroj obsahuje obvod hlídání výstupních napětí +5 V, +12 V a napájení +15 V pro měnič. Pokud některé z těchto napětí
stoupne nad povolenou úroveň, sepne tyristor a zkratuje sekundární napětí +24 V, což způsobí přerušeni pojistky v
sítovém přívodu.
Jednotlivá výstupní napětí jsou přivedena na svorkovnici umístěnou na zadní stěně zdroje. Na tuto svorkovnici jsou
také vyvedeny tři zvláštní signály :
N - kontrolní výstup stejnosměrného napětí z filtračních kondenzátorů, který slouží pro měřící účely a je na
něm napětí v rozmezí 25 - 35 V podle zatížení zdroje.
X - signalizace výpadku zdroje - signál je buzen otevřeným kolektorovým výstupem tranzistoru, který spíná při
výpadku napájení. Maximální zatížení této svorky je 30 V / 50 mA.
RTL - inicializace - signál je určen pro ruční inicializaci (RESET) sestav napájených ze zdroje ZDR-1A.
Tlačítko, kterým je signál aktivován, je umístěno na čelním panelu zdroje. Po jeho stlačení se na svorce objeví úroveň
log. 0.
Na zadní stěně zdroje je umístěna zásuvka sloužící pro napájení ventilátoru sestavy. Na tuto zásuvku je přivedeno
sítové napětí 220 V přes samostatnou pojistku. Zásuvka je spínána společně s napájecím zdrojem, sítovým vypínačem.
Na čelním panelu zdroje jsou kromě sítového vypínače umístěny i : signalizační dioda LED, která indikuje zapnutí
zdroje; panelové vidlice, na jejichž kontaktech jsou vyvedeny napájecí napětí +5 V, +12 V a signál RESET. LED je
buzena z výstupního napětí +5 V. Panelové vidlice slouží k napájení přídavných zařízení.
Konstrukční provedeni
Kostra zdroje je tvořena čelním a zadním panelem spojenými příčnými nosníky. Kryt zdroje je na horní a dolní straně perforován větracími otvory.
Jednotlivé funkční bloky zdroje jsou upevněny na příčných nosníkách. Jsou to :
sítový odrušovací filtr
sítový transformátor
deska filtru a přepěťové ochrany
deska stabilizátorů
deska měniče
Usměrňovač sekundárního napětí 24 V a výkonové tranzistory jsou umístěny na chladiči, který je připevněn k zadnímu
panelu zdroje.
Pouzdra pro tavné trubičkové pojistky jsou na zadním panelu zdroje, spolu s přívodní vidlicí a zásuvkou pro napájení
ventilátoru.
Upevnění zdroje do rámu napájené sestavy se provádí pomocí šroubů M4 zašroubovaných do příčných nosníků. Tyto šrouby
jsou čtyři na spodní a čtyři na horní straně zdroje.

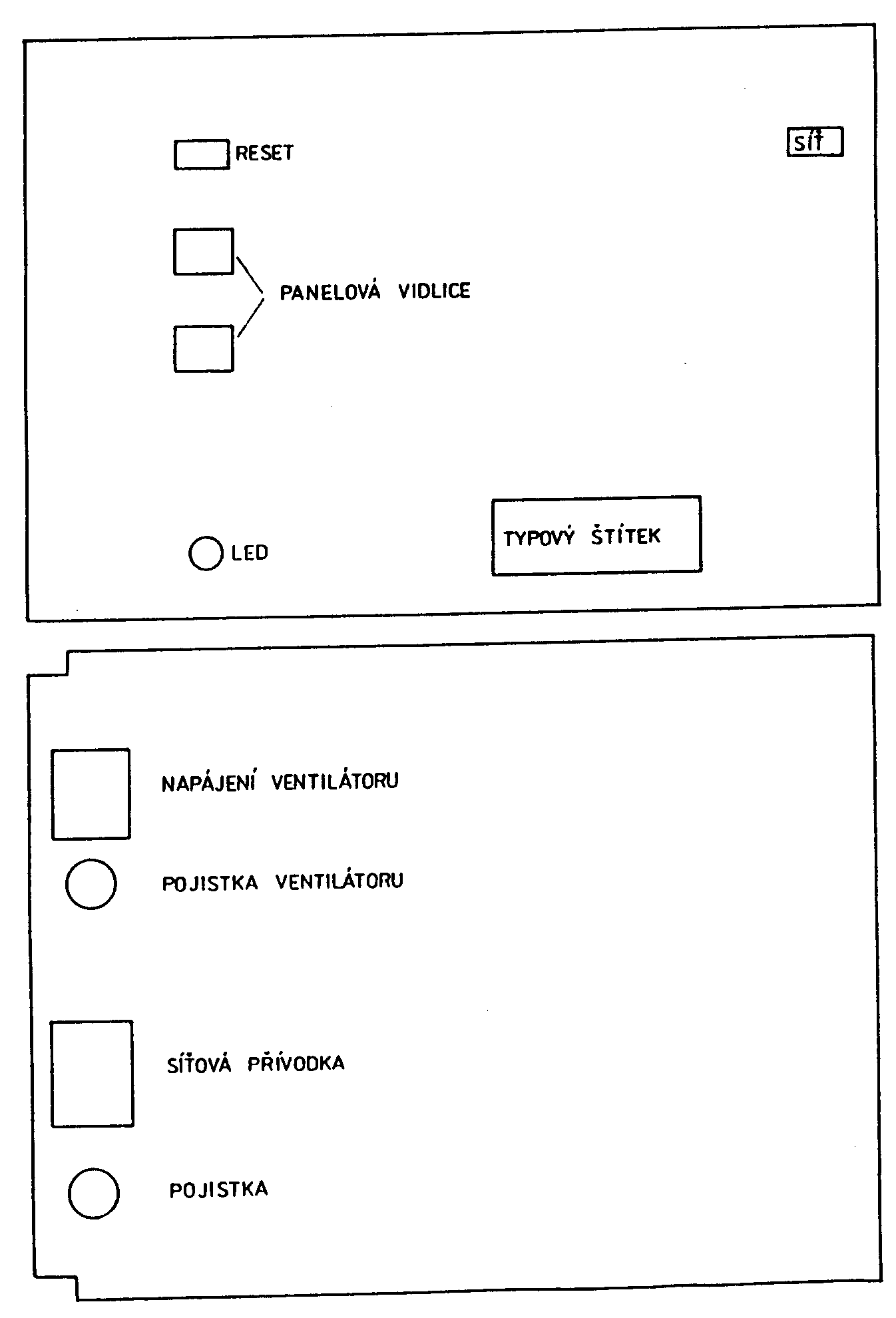

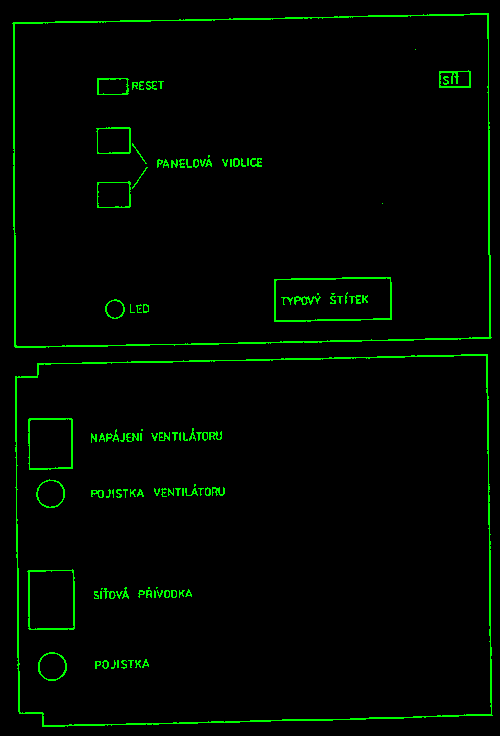

Rozložení prvků na čelním a zadním panelu
obr. 2

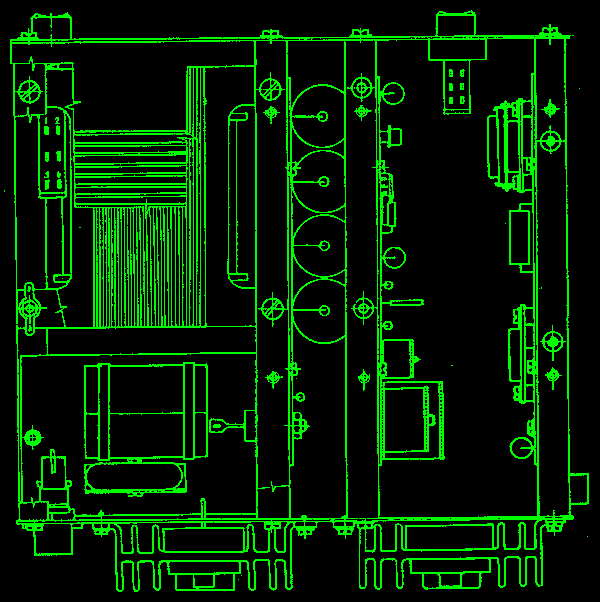

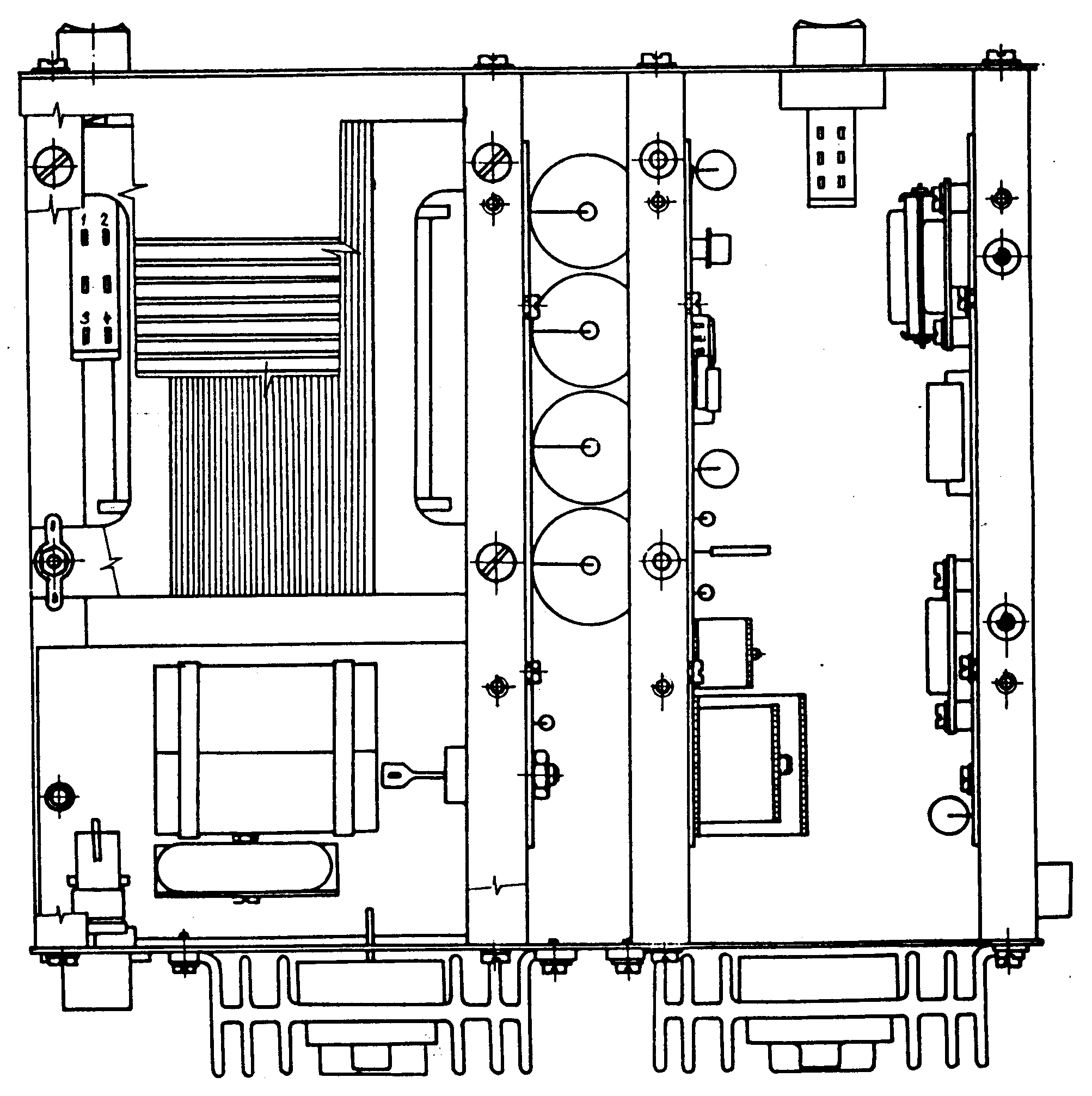

Výkres sestavení
obr. 3
Instalace
Instalaci může provádět pracovník poučený podle §5 vyhlášky 50/78 Sbírky .
Při uvádění výrobku do provozu bezprostředně po dopravě je nutné zajistit vyrovnání teploty zabaleného zdroje s
teplotou provozního prostředí a zabránit tak vzniku orosení.
Při vlastní instalaci postupovat takto :
Zdroj upevníme do rámu napájeného zařízení pomocí upevňovacích šroubů.
Ke svorkovnici zdroje připojíme napájecí vodiče. Průřez těchto vodičů musí být takový, aby šrouby svorkovnice bylo
možné dostatečně dotáhnout.
Zkontrolujeme stav trubičkových pojistkových vložek.
Připojíme přívody od sítě 220 V a pro ventilátor.
Po zapnutí sítového vypínače zkontrolujeme správnost připojení jednotlivých napájecích vodičů k zařízení měřením
napětí.
Ověříme, zda je zaručen dobrý teplotní režim zdroje. Větrací otvory krytu nesmějí být zakrývány, musí být zajištěno
volné proudění vzduchu okolo chladičů výkonových prvků.
Souhrn odběrů napájených zařízeni nesmí způsobit překročeni maximálního odběru napájecího zdroje v kterékoliv
hladině výstupních napětí.
Veškerou manipulace se zdrojem, kromě běžného zapínáni a vypínáni, je možné provádět pouze ve vypnutém stavu. Při
kontrole a výměně pojistkových vložek musí být zdroj odpojen od rozvodu sítového napětí. Zejména je zakázáno odnímat
kryt a provozovat nezakrytovaný zdroj.
Poznámky uživatele k instalaci zdroje.

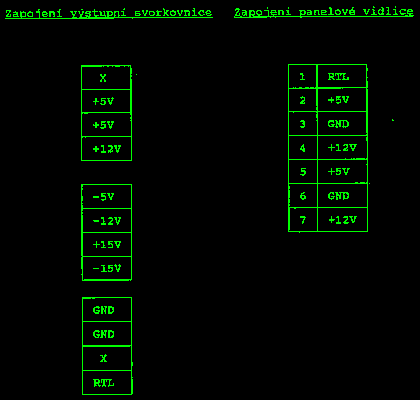

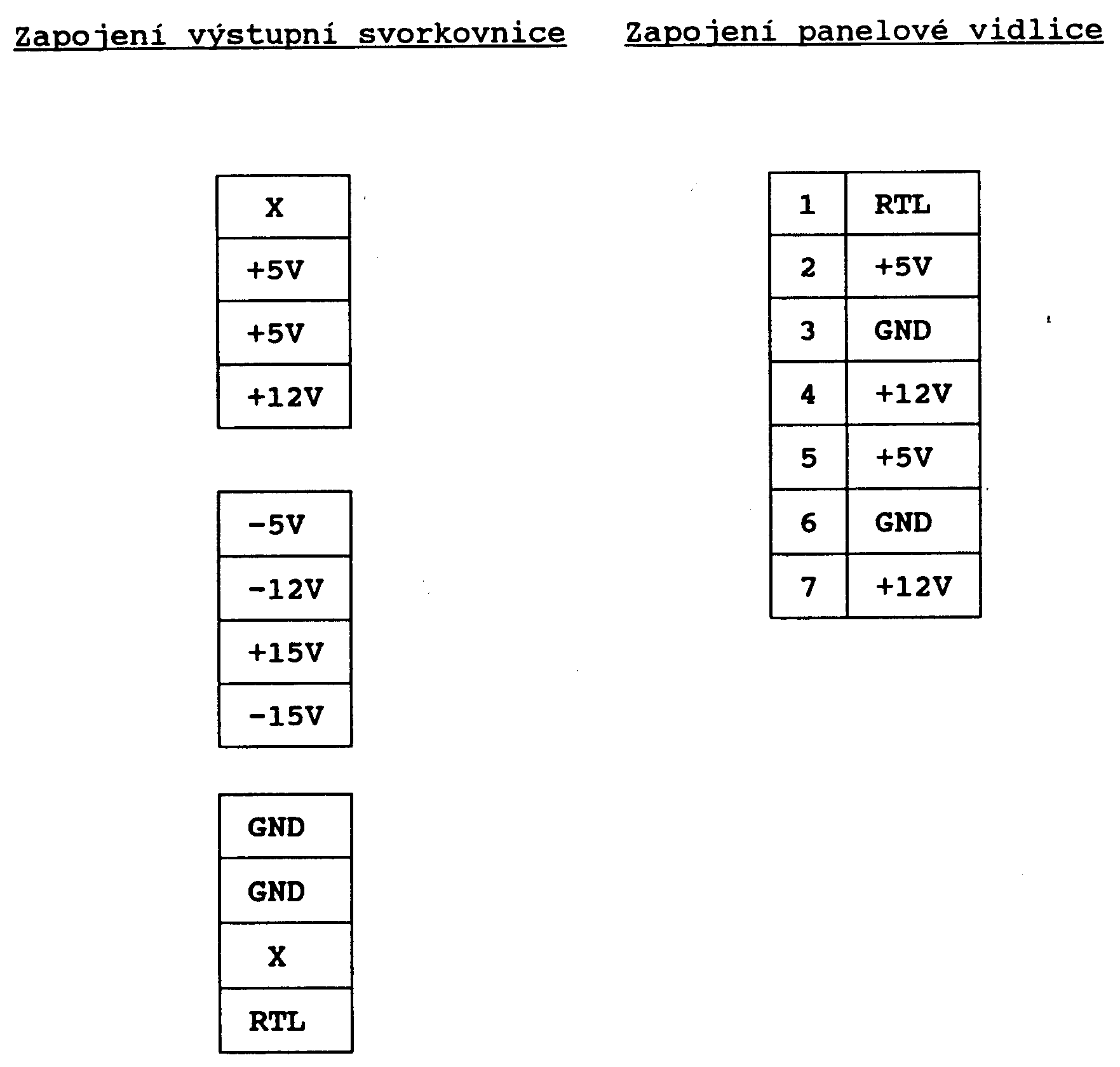

Výstupy
obr. 4
Panelová vidlice je typu WK 462 46 Jako protikus používat kabelovou zásuvku WK 180 28

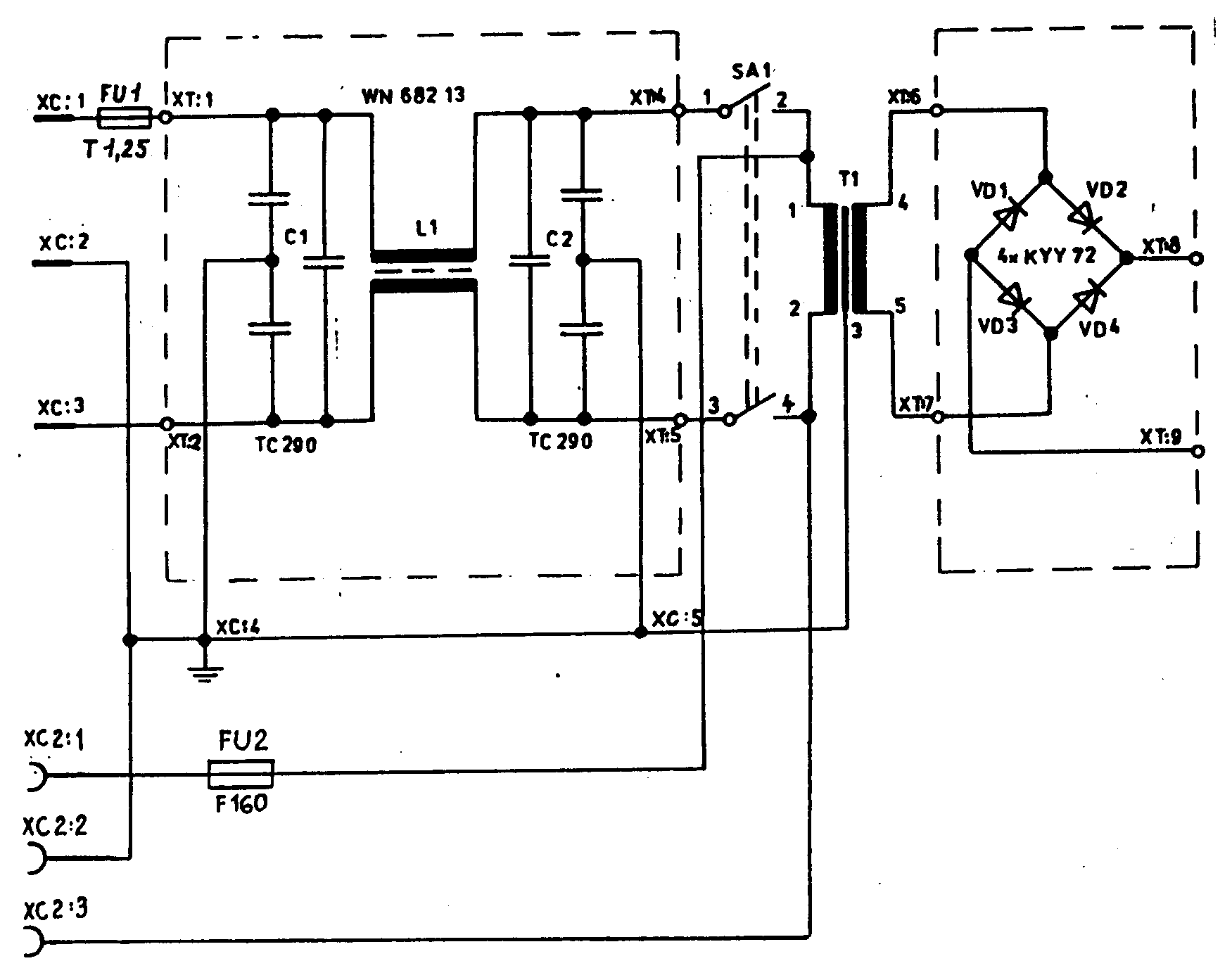

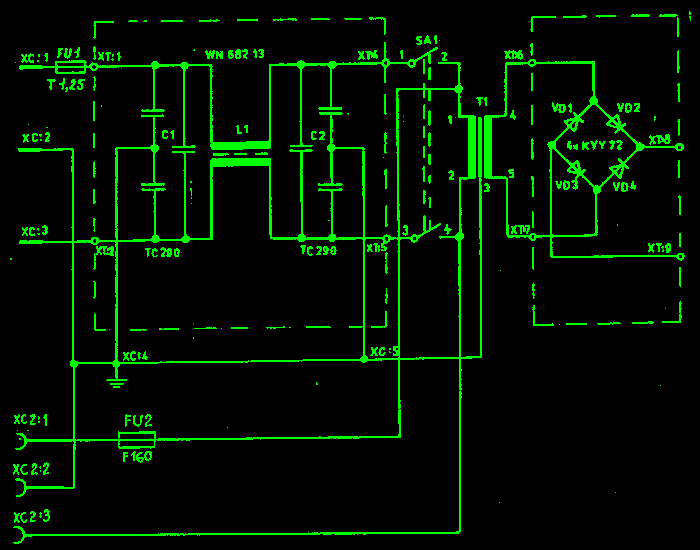

Sítová část
Schéma zapojení
obr. 5
Použité součástky
název pozice na schématu hodn typ transform. T1 6XN 661 73 tlumivka L1 WN 682 13 kond.odruš. C1, C2 TC290 dioda VD1, VD2, VD3, VD4 KYY 72

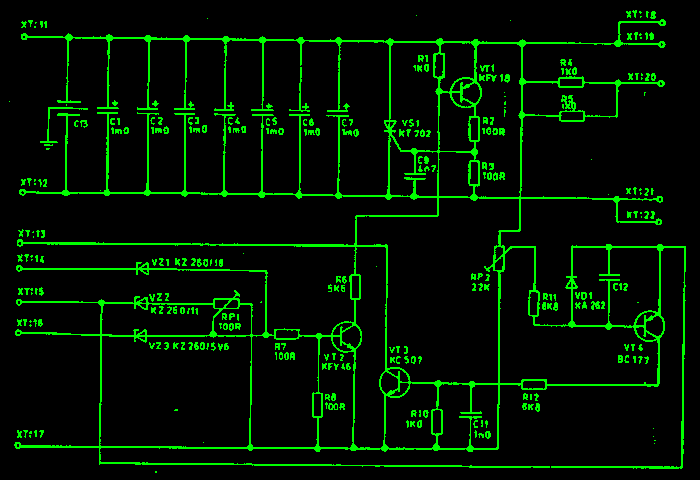

Deska filtru
Schéma zapojení
obr. 6

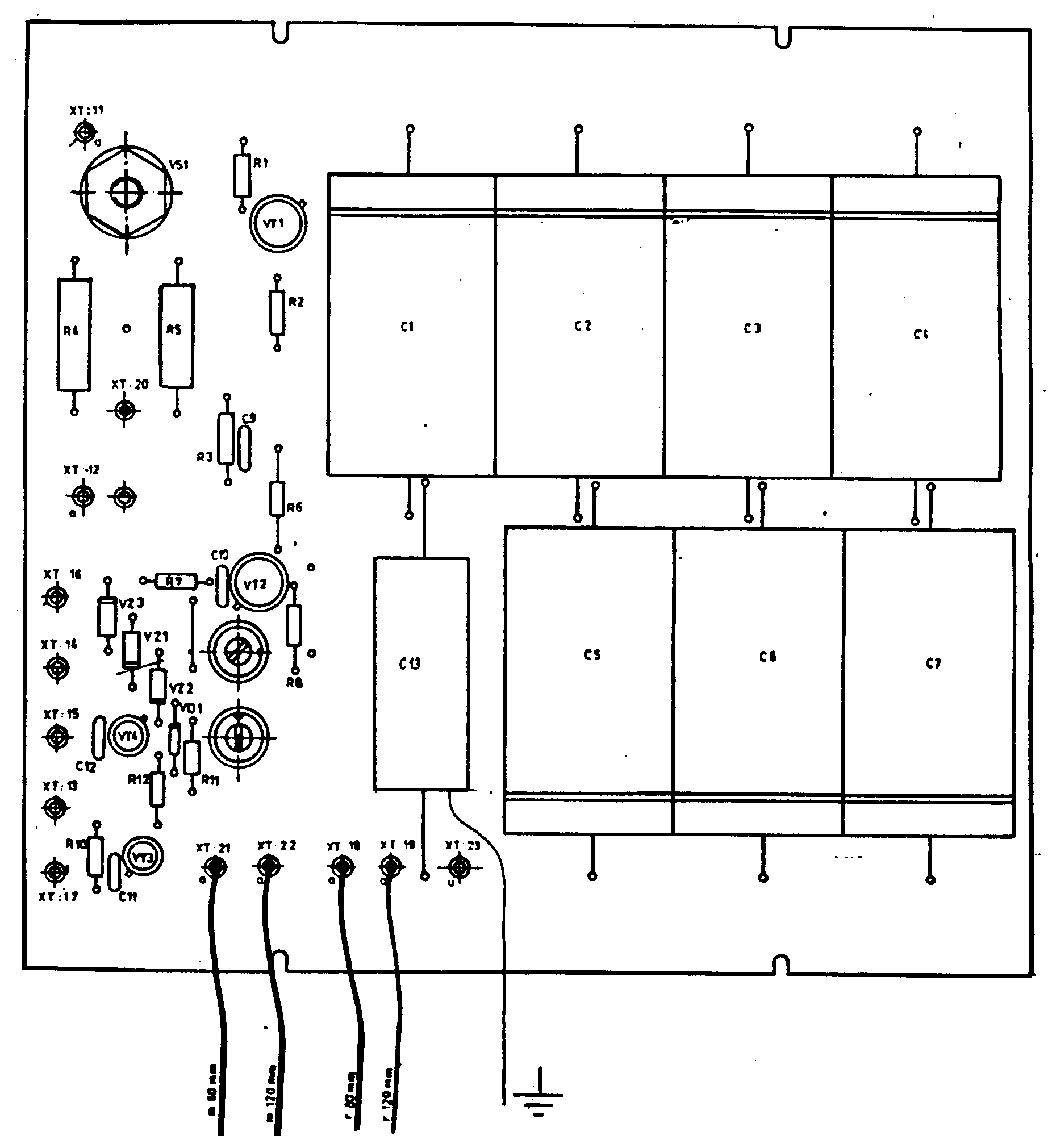

Rozloženi součástek
obr. 7
Použité součástky
název pozice na desce hodn typ odpor R1, R10 1K TR 191 odpor R2, R3, R7, R8 100R TR 191 odpor R4, R5 820R TR 224 odpor R6 5K6 TR 191 odpor R11, R12 6K8 TR 191 odpor. trimr RP1 100R TP 095 odpor. trimr RP2 22K TP 095 kondenzátor C1 až C7 1m0 TE 677 kondenzátor C9 4m7 TE 134 kondenzátor C11, C12 1n0 TK 794 odruš. kond. C13 WK 72 472 dioda VD1 KA 262 dioda zen. VZ1 KZ 260/16 dioda zen. VZ2 KZ 260/11 dioda zen. VZ3 KZ 260/5V6 tranzistor VT1 KFY 18 tranzistor VT2 KFY 46 tranzistor VT3 KC 237 B tranzistor VT4 BC 177A tvristor VS1 KT 702

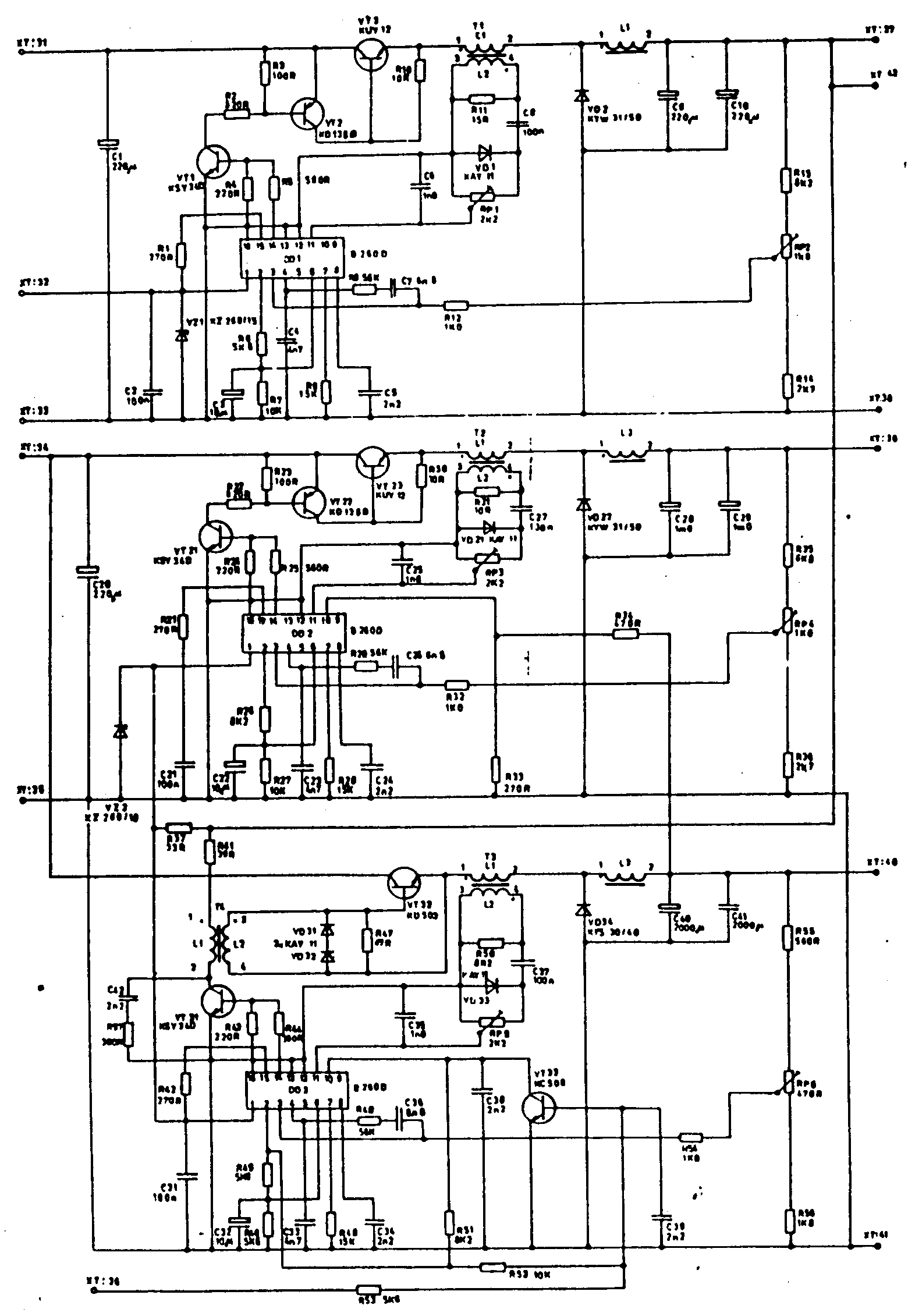

Deska stabilizátorů
Schéma zapojení
obr. 8
Rozloženi součástek
obr. 9
Použité součástky
název pozice na desce hodn typ transform. T1, T2 6XN 657 45 transform. T3, T4 6XN 657 46 tlumivka L1 6XN 650 34 tlumivka L2 6XN 650 35 tlumivka L3 6XN 650 33 odpor R1, R21, R42, R33 270R TR 191 odpor R4, R24, R43 220R TR 191 odpor R3, R23 100R TR 191 odpor R5, R25, R55 560R TR 191 odpor R37 33R TR 191 odpor R11, R31 10R TR 191 odpor R44, R57 390R TR 191 odpor R6, R45, R53, R46 5k6 TR 191 odpor R7, R27, R52 10K TR 191 odpor R8, R28, R52 15K TR 191 odpor R9, R29, R49 56K TR 191 odpor R12, R32, R54 1K0 TR 191 odpor R13, R26 8K2 TR 191 odpor R14, R36 2K7 TR 191 odpor R35 6K8 TR 191 odpor R34 470R TR 191 odpor R50, R51 8R2 TR 191 odpor R56 1K8 TR 191 odpor R2, R22 820R TR 224 odpor R41 39R TR 224 odpor. trimr RP1, RP3, RP5 2K2 TP 095 odpor. trimr RP2, RP4 1K0 TP 095 odpor. trimr RP6 470R TP 095 kondenzátor C1, C9, C10, C20 220µ TF 010 kondenzátor C3, C22, C32 10µ TE 132 kondenzátor C28, C29 1m TE 984-PVC kondenzátor C40, C41 2m TK 981-PVC kondenzátor C2, C8, C21, C27, C31, C37 100n TK 783 kondenzátor C4, C23, C33 4n7 TK 744 kondenzátor C7, C26, C36, C38, C39, C42 2n2 TK 724 kondenzátor C6, C25, C35 1n0 TK 794 kondenzátor C5, C24, C34 2n2 TC 276 dioda VD1, VD21, VD31, VD33 KAY 11 dioda VD2, VD22 KYW 31/100 dioda VD34 KYS 30/40 dioda zen. VZ1 KZ 260/15 dioda zen. VZ2 KZ 260/18 tranzistor VT1, VT21, VT31 KSY 34D tranzistor VT2, VT22 KD 138B tranzistor VT33 KC 509 obvod int. DD1, DD2, DD3 B 260 D
Použité výkonové tranzistory
(osazené na chladiči)
název pozice na desce hodn typ tranzistor VT3, VT23 KUY 12 tranzistor VT32 KD 503

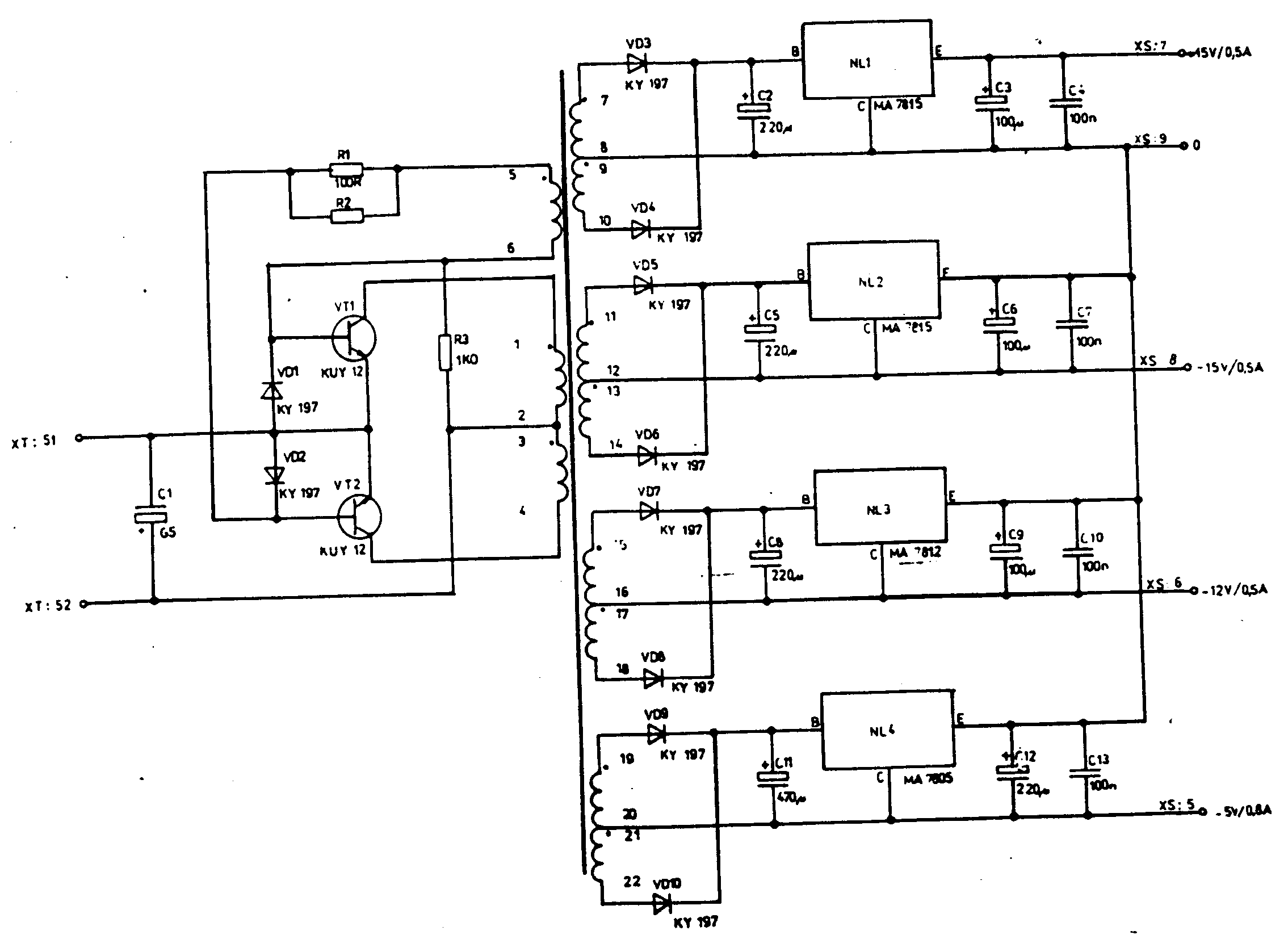

Deska měniče
Schéma zapojení
obr. 10

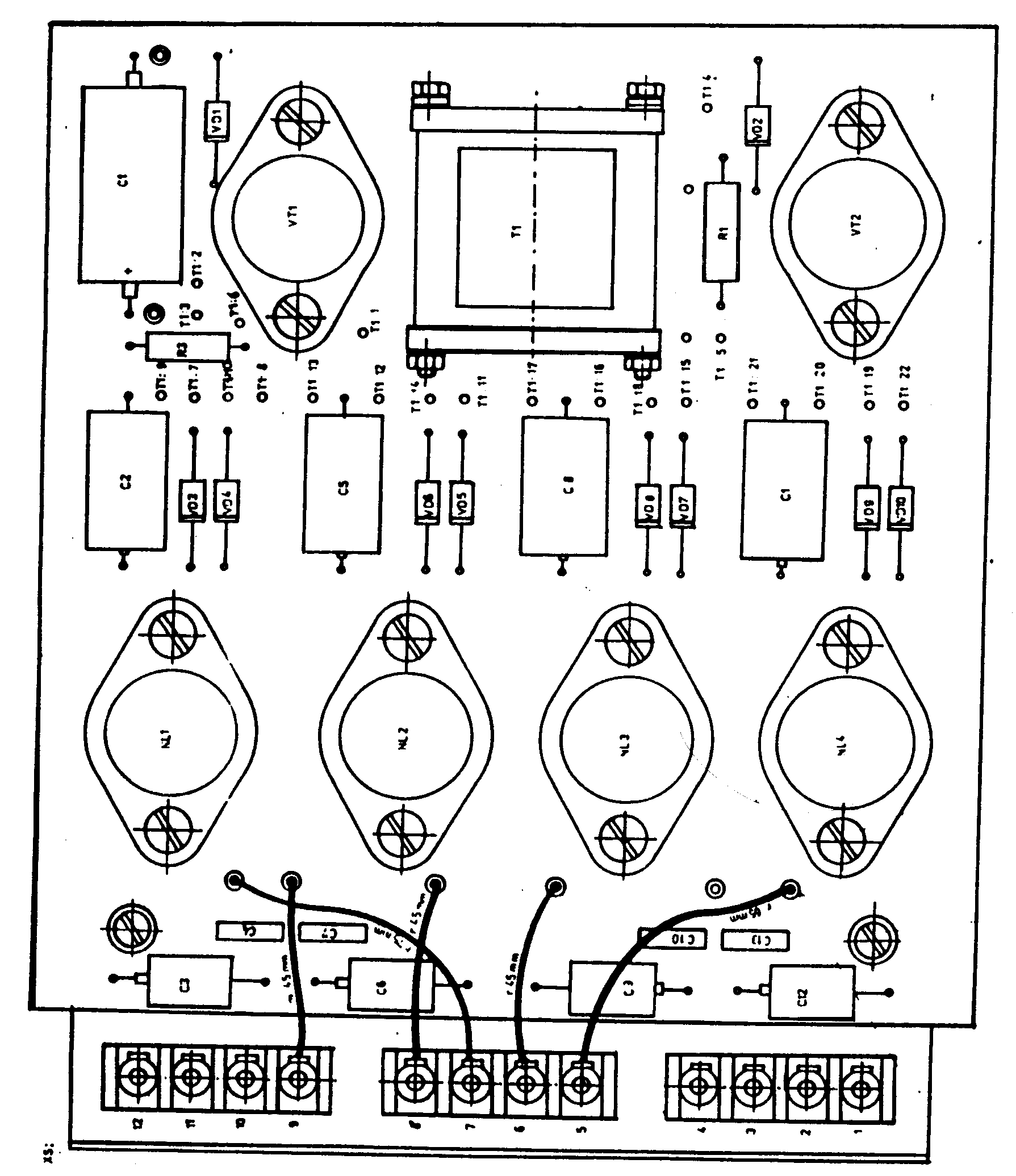

Rozloženi součástek
obr. 11
Použité součástky
název pozice na desce hodn typ transform. T1 6XN 657 44 odpor R1 100R TR 224 odpor R2 330R TR 224 odpor R3 1K0 TR 223 kondenzátor C1 500µ TE 986 kondenzátor C2, C5, C8 220µ TF 009 kondenzátor C3, C6, C9 100µ TF 008 kondenzátor C11 470µ TF 008 kondenzátor C12 220µ TF 007 kondenzátor C4, C7, C10, C13 100n TK 783 dioda VD1-VD10 KY 197 tranzistor VT1, VT2 KUY 12 obvod int. NL1, NL2 MA 7815 obvod int. NL3 MA 7812 obvod int. NL4 MA 7805
Všeobecné údaje
Zkoušky u výrobce:
Výrobce provádí typové, kontrolní, informační i dílčí zkoušky pro ověření vlastnosti výrobku v mezních pracovních
podmínkách a pro regulaci kvality práce v průběhu výrobního procesu. Metodika a rozsah těchto zkoušek jsou dány
interními předpisy, které konkretizují ustanovení státních, oborových a podnikových norem.
Záruka :
Výrobce ručí za jakost výrobku po dobu uvedenou na záručním listě.
Doprava :
Výrobek se přepravuje v dodávaném obalu chráněn před vlivy povětrnosti a agresivních látek všemi druhy krytých
přepravních prostředků. Při přepravě nesmí docházet k hrubým otřesům. Klimatické podmínky při dopravě jsou určeny
podle ČSN 36 9302 čl.1.8.1 to je :
rozsah teplot -40 °C až +50 °C relativní vlhkost vzduchu 95 % při 30 °C
Skladování :
Skladovací prostor musí být suchý, dobře větraný, bez mechanických otřesů a chemických vlivů. Skladovací teplota musí
být v rozmezí +5 °C až +40 °C a relativní vlhkost maximálně 85 % . Výrobky musí být skladovány v neporušeném obalu
(ČSN 36 9302 čl. 1.9.4).
Údržba :
Zařízení neobsahuje žádné nastavovací prvky. V rámci údržby je možné vyměňovat pojistkové trubičkové vložky, případně
odstraňovat usazený prach odsáváním.
Servis :
Záruční a běžné opravy výrobku zajišťuje TESLA ELTOS. Při poruše je nutné zaslat výrobek zabalený v přepravním obalu
na adresu
TESLA ELTOS DIZ Kocínova 136 397 01 PÍSEK
Pro větší odebíraná množství si může odběratel dohodnout s výrobcem jinou formu zajišťování servisní činnosti.
Provozně technické údaje
Datum dne uvedení výrobku do provozu : _____________
Údaje o reklamacích : datum, obsah reklamace, opatření
Údaje o provozu : termín od-do, způsob práce, doba práce
Technická obsluha : datum, prováděné práce, technický stav
Závady při provozu : datum, charakteristika závady, příčina
Opravy, konstrukční změny : datum, popis, výsledný stav
Mikropočítačový soubor SAPI-1.5
Napájecí zdroj ZDR-1A
Výrobce si vyhrazuje v rámci technického rozvoje a dalšího vývoje zařízení provádět změny sloužící ke zlepšení funkce
výrobku. Z tohoto důvodu se nemusí všechny údaje v textu a všechna vyobrazení zcela shodovat s dodávaným zařízením.
Uživatelská dokumentace je duševnim majetkem firmy TESLA LIBEREC. Rozmnožování podléhá souhlasu výrobce. Nerespektování
uvedené podmínky, případně jiné zneužití dokumentace může být soudně stíháno.
(C) TESLA LIBEREC 1990
Obsah:
- Základní údaje
- Blokové schéma
- Technické parametry
- Provozní údaje
- Popis funkce
- Konstrukční provedení
- Instalace
- Výstupy
- Sítová část
- Deska filtru
- Deska stabilizátorů
- Deska měniče
- Všeobecné údaje
- Provozně technické údaje
LIBEREC
Základní údaje
| Název : | Napájecí zdroj ZDR-1A |
| ZDR - 1A | |
| Výroba : | TESLA LIBEREC s. p. |
| Kateřinská ulice 325 | |
| 461 98 LIBEREC | |
| Prodej : | TESLA LIBEREC s. p. |
| a | |
| TESLA ELTOS s. p. | |
| Dodavatelsko inženýrský závod | |
| pošta 45, schránka 27 | |
| 145 00 PRAHA 4 | |
| Servis : | TESLA ELTOS s. p. |
| Dodavatelsko inženýrský závod | |
| Kocínova 136 | |
| 397 01 PÍSEK | |
| Technické podmínky : | TESLA LIBEREC s. p. |
| TPTE 82-251/89 |
Napájecí zdroj ZDR-1A je prvkem mikropočítačového souboru SAPI-1.5. Zajišťuje napájení jednotlivých prvků v sestavách mikropočítače.
Blokové schéma
obr. 1
Technické parametry
| Napáječi napěti | 220 V +10-15 % |
| Příkon | 240 VA max. |
| Jištění zdroje (přívod 220 V) | trubičková pojistková |
| vložka T 1,25/35 A | |
| Výstupní napětí | + 5 V , - 5 V |
| +12 V , -12 V | |
| +15 V , -15 V | |
| Tolerance výstupních napětí | ± 5 % |
| Zvlnění výstupních napětí | 100 mV š -š max. |
| Povolený odběr | + 5 V 8 A |
| - 5 V 0,8 A | |
| +12 V 2 A * | |
| -12 V 0,5 A | |
| + 15 V 0,5 A | |
| -15 V 0,5 A | |
| Zvláštní výstupy | výstup usměrňovače |
| signalizace výpadku | |
| signál RESET | |
| Napájení ventilátoru | zásuvka 220V |
| Jištění ventilátoru | trubičková pojistková |
| vložka F 160/35 A | |
| Signalizace zapnutí | LED na čelním panelu |
* Výstupní hladinu +12 V je možné zatížit proudem 4 A, nepřekročí-li zatížení výstupu +5 V hodnotu 5 A.
Provozní údaje
Pracovní podmínky :
Odolnost výrobku vůči vlivu klimatických činitelů je označena skupinou 2 podle ČSN 36 9302 čl. 1.3.1 tj. musí zabezpečit provozuschopnost a vnější vzhled pro:
| Rozsah pracovních teplot | +5 až +40 °C |
| Relativní vlhkost vzduchu | 40 až 80 % při 25 °C |
| Atmosférický tlak | 84 až 107 kPa |
| Prostředí | bez agresivních plynů a par |
Bezpečnostní ustanovení :
Připojená zařízení napájená z rozvodné sítě 220V/50Hz musí splňovat ustanovení ČSN 36 9060 (zejména požadavek na izolační pevnost zkoušenou napětím 3,75 kV).
| Krytí: | IP 00 |
Funkční zkoušky:
Odolnost proti vnějším vlivům je dána ČSN 36 9302 takto :
| mráz | článek 2.4 |
| suché teplo | článek 2.5 |
| vlhké teplo | článek 2.6 |
| chvění | článek 2.10 |
Střední doba mezi poruchami:
| prostředí normální +5 °C až +40 °C | 27 000 hodin |
| prostředí klimatizované +15 °C až +30 °C | 60 000 hodin |
Popis funkce
Napájecí zdroj ZDR-1A je určen pro napájení sestav složených z prvků mikropočítačového souboru SAPI-1 a SAPI-1.5 ze sítového rozvodu 220 V. Může být však použit i samostatně pro účely, kde vyhovují jeho technické parametry.
Sítové napětí je převedeno na hodnotu 24 V transformátorem T1, který zároveň zajišťuje bezpečnostní, oddělení sekundárních obvodů od rozvodu 220 V. Sekundární napětí 24 V je usměrněno a filtrováno . Takto upravené napětí se přivádí na spínané stabilizátory výstupních napětí +15 V, +12 V a +5 V. Hladina +15 V nabíhá jako první a napájí měnič s výstupními napětími -5 V, -12 V a ±15 V. Teprve přítomnost napětí -5 V na výstupu odblokuje stabilizátor hladiny +5 V a toto napětí uvolní činnost stabilizátoru +12 V. Spínané stabilizátory jsou řízeny obvody B260D (TDA 1060), výstupní napětí měniče jsou stabilizována třísvorkovými monolitickými stabilizátory řady MA 78xx.
Všechny stabilizátory mají elektronické pojistky pro omezení maximálního výstupního proudu a ochranu proti zkratu. Zdroj obsahuje obvod hlídání výstupních napětí +5 V, +12 V a napájení +15 V pro měnič. Pokud některé z těchto napětí stoupne nad povolenou úroveň, sepne tyristor a zkratuje sekundární napětí +24 V, což způsobí přerušeni pojistky v sítovém přívodu.
Jednotlivá výstupní napětí jsou přivedena na svorkovnici umístěnou na zadní stěně zdroje. Na tuto svorkovnici jsou také vyvedeny tři zvláštní signály :
N - kontrolní výstup stejnosměrného napětí z filtračních kondenzátorů, který slouží pro měřící účely a je na něm napětí v rozmezí 25 - 35 V podle zatížení zdroje.
X - signalizace výpadku zdroje - signál je buzen otevřeným kolektorovým výstupem tranzistoru, který spíná při výpadku napájení. Maximální zatížení této svorky je 30 V / 50 mA.
RTL - inicializace - signál je určen pro ruční inicializaci (RESET) sestav napájených ze zdroje ZDR-1A. Tlačítko, kterým je signál aktivován, je umístěno na čelním panelu zdroje. Po jeho stlačení se na svorce objeví úroveň log. 0.
Na zadní stěně zdroje je umístěna zásuvka sloužící pro napájení ventilátoru sestavy. Na tuto zásuvku je přivedeno sítové napětí 220 V přes samostatnou pojistku. Zásuvka je spínána společně s napájecím zdrojem, sítovým vypínačem.
Na čelním panelu zdroje jsou kromě sítového vypínače umístěny i : signalizační dioda LED, která indikuje zapnutí zdroje; panelové vidlice, na jejichž kontaktech jsou vyvedeny napájecí napětí +5 V, +12 V a signál RESET. LED je buzena z výstupního napětí +5 V. Panelové vidlice slouží k napájení přídavných zařízení.
Konstrukční provedeni
Kostra zdroje je tvořena čelním a zadním panelem spojenými příčnými nosníky. Kryt zdroje je na horní a dolní straně perforován větracími otvory.
Jednotlivé funkční bloky zdroje jsou upevněny na příčných nosníkách. Jsou to :
sítový odrušovací filtr
sítový transformátor
deska filtru a přepěťové ochrany
deska stabilizátorů
deska měniče
Usměrňovač sekundárního napětí 24 V a výkonové tranzistory jsou umístěny na chladiči, který je připevněn k zadnímu panelu zdroje.
Pouzdra pro tavné trubičkové pojistky jsou na zadním panelu zdroje, spolu s přívodní vidlicí a zásuvkou pro napájení ventilátoru.
Upevnění zdroje do rámu napájené sestavy se provádí pomocí šroubů M4 zašroubovaných do příčných nosníků. Tyto šrouby jsou čtyři na spodní a čtyři na horní straně zdroje.
Rozložení prvků na čelním a zadním panelu
obr. 2
Výkres sestavení
obr. 3
Instalace
Instalaci může provádět pracovník poučený podle §5 vyhlášky 50/78 Sbírky .
Při uvádění výrobku do provozu bezprostředně po dopravě je nutné zajistit vyrovnání teploty zabaleného zdroje s teplotou provozního prostředí a zabránit tak vzniku orosení.
Při vlastní instalaci postupovat takto :
Zdroj upevníme do rámu napájeného zařízení pomocí upevňovacích šroubů.
Ke svorkovnici zdroje připojíme napájecí vodiče. Průřez těchto vodičů musí být takový, aby šrouby svorkovnice bylo možné dostatečně dotáhnout.
Zkontrolujeme stav trubičkových pojistkových vložek.
Připojíme přívody od sítě 220 V a pro ventilátor.
Po zapnutí sítového vypínače zkontrolujeme správnost připojení jednotlivých napájecích vodičů k zařízení měřením napětí.
Ověříme, zda je zaručen dobrý teplotní režim zdroje. Větrací otvory krytu nesmějí být zakrývány, musí být zajištěno volné proudění vzduchu okolo chladičů výkonových prvků.
Souhrn odběrů napájených zařízeni nesmí způsobit překročeni maximálního odběru napájecího zdroje v kterékoliv hladině výstupních napětí.
Veškerou manipulace se zdrojem, kromě běžného zapínáni a vypínáni, je možné provádět pouze ve vypnutém stavu. Při kontrole a výměně pojistkových vložek musí být zdroj odpojen od rozvodu sítového napětí. Zejména je zakázáno odnímat kryt a provozovat nezakrytovaný zdroj.
Poznámky uživatele k instalaci zdroje.
Výstupy
obr. 4
| Panelová vidlice je typu | WK 462 46 |
| Jako protikus používat kabelovou zásuvku | WK 180 28 |
Sítová část
Schéma zapojení
obr. 5
Použité součástky
| název | pozice na schématu | hodn | typ |
| transform. | T1 | 6XN 661 73 | |
| tlumivka | L1 | WN 682 13 | |
| kond.odruš. | C1, C2 | TC290 | |
| dioda | VD1, VD2, VD3, VD4 | KYY 72 |
Deska filtru
Schéma zapojení
obr. 6
Rozloženi součástek
obr. 7
Použité součástky
| název | pozice na desce | hodn | typ |
| odpor | R1, R10 | 1K | TR 191 |
| odpor | R2, R3, R7, R8 | 100R | TR 191 |
| odpor | R4, R5 | 820R | TR 224 |
| odpor | R6 | 5K6 | TR 191 |
| odpor | R11, R12 | 6K8 | TR 191 |
| odpor. trimr | RP1 | 100R | TP 095 |
| odpor. trimr | RP2 | 22K | TP 095 |
| kondenzátor | C1 až C7 | 1m0 | TE 677 |
| kondenzátor | C9 | 4m7 | TE 134 |
| kondenzátor | C11, C12 | 1n0 | TK 794 |
| odruš. kond. | C13 | WK 72 472 | |
| dioda | VD1 | KA 262 | |
| dioda zen. | VZ1 | KZ 260/16 | |
| dioda zen. | VZ2 | KZ 260/11 | |
| dioda zen. | VZ3 | KZ 260/5V6 | |
| tranzistor | VT1 | KFY 18 | |
| tranzistor | VT2 | KFY 46 | |
| tranzistor | VT3 | KC 237 B | |
| tranzistor | VT4 | BC 177A | |
| tvristor | VS1 | KT 702 |
Deska stabilizátorů
Schéma zapojení
obr. 8
Rozloženi součástek
obr. 9
Použité součástky
| název | pozice na desce | hodn | typ |
| transform. | T1, T2 | 6XN 657 45 | |
| transform. | T3, T4 | 6XN 657 46 | |
| tlumivka | L1 | 6XN 650 34 | |
| tlumivka | L2 | 6XN 650 35 | |
| tlumivka | L3 | 6XN 650 33 | |
| odpor | R1, R21, R42, R33 | 270R | TR 191 |
| odpor | R4, R24, R43 | 220R | TR 191 |
| odpor | R3, R23 | 100R | TR 191 |
| odpor | R5, R25, R55 | 560R | TR 191 |
| odpor | R37 | 33R | TR 191 |
| odpor | R11, R31 | 10R | TR 191 |
| odpor | R44, R57 | 390R | TR 191 |
| odpor | R6, R45, R53, R46 | 5k6 | TR 191 |
| odpor | R7, R27, R52 | 10K | TR 191 |
| odpor | R8, R28, R52 | 15K | TR 191 |
| odpor | R9, R29, R49 | 56K | TR 191 |
| odpor | R12, R32, R54 | 1K0 | TR 191 |
| odpor | R13, R26 | 8K2 | TR 191 |
| odpor | R14, R36 | 2K7 | TR 191 |
| odpor | R35 | 6K8 | TR 191 |
| odpor | R34 | 470R | TR 191 |
| odpor | R50, R51 | 8R2 | TR 191 |
| odpor | R56 | 1K8 | TR 191 |
| odpor | R2, R22 | 820R | TR 224 |
| odpor | R41 | 39R | TR 224 |
| odpor. trimr | RP1, RP3, RP5 | 2K2 | TP 095 |
| odpor. trimr | RP2, RP4 | 1K0 | TP 095 |
| odpor. trimr | RP6 | 470R | TP 095 |
| kondenzátor | C1, C9, C10, C20 | 220µ | TF 010 |
| kondenzátor | C3, C22, C32 | 10µ | TE 132 |
| kondenzátor | C28, C29 | 1m | TE 984-PVC |
| kondenzátor | C40, C41 | 2m | TK 981-PVC |
| kondenzátor | C2, C8, C21, C27, C31, C37 | 100n | TK 783 |
| kondenzátor | C4, C23, C33 | 4n7 | TK 744 |
| kondenzátor | C7, C26, C36, C38, C39, C42 | 2n2 | TK 724 |
| kondenzátor | C6, C25, C35 | 1n0 | TK 794 |
| kondenzátor | C5, C24, C34 | 2n2 | TC 276 |
| dioda | VD1, VD21, VD31, VD33 | KAY 11 | |
| dioda | VD2, VD22 | KYW 31/100 | |
| dioda | VD34 | KYS 30/40 | |
| dioda zen. | VZ1 | KZ 260/15 | |
| dioda zen. | VZ2 | KZ 260/18 | |
| tranzistor | VT1, VT21, VT31 | KSY 34D | |
| tranzistor | VT2, VT22 | KD 138B | |
| tranzistor | VT33 | KC 509 | |
| obvod int. | DD1, DD2, DD3 | B 260 D |
Použité výkonové tranzistory
(osazené na chladiči)
| název | pozice na desce | hodn | typ |
| tranzistor | VT3, VT23 | KUY 12 | |
| tranzistor | VT32 | KD 503 |
Deska měniče
Schéma zapojení
obr. 10
Rozloženi součástek
obr. 11
Použité součástky
| název | pozice na desce | hodn | typ |
| transform. | T1 | 6XN 657 44 | |
| odpor | R1 | 100R | TR 224 |
| odpor | R2 | 330R | TR 224 |
| odpor | R3 | 1K0 | TR 223 |
| kondenzátor | C1 | 500µ | TE 986 |
| kondenzátor | C2, C5, C8 | 220µ | TF 009 |
| kondenzátor | C3, C6, C9 | 100µ | TF 008 |
| kondenzátor | C11 | 470µ | TF 008 |
| kondenzátor | C12 | 220µ | TF 007 |
| kondenzátor | C4, C7, C10, C13 | 100n | TK 783 |
| dioda | VD1-VD10 | KY 197 | |
| tranzistor | VT1, VT2 | KUY 12 | |
| obvod int. | NL1, NL2 | MA 7815 | |
| obvod int. | NL3 | MA 7812 | |
| obvod int. | NL4 | MA 7805 |
Všeobecné údaje
Zkoušky u výrobce:
Výrobce provádí typové, kontrolní, informační i dílčí zkoušky pro ověření vlastnosti výrobku v mezních pracovních podmínkách a pro regulaci kvality práce v průběhu výrobního procesu. Metodika a rozsah těchto zkoušek jsou dány interními předpisy, které konkretizují ustanovení státních, oborových a podnikových norem.
Záruka :
Výrobce ručí za jakost výrobku po dobu uvedenou na záručním listě.
Doprava :
Výrobek se přepravuje v dodávaném obalu chráněn před vlivy povětrnosti a agresivních látek všemi druhy krytých přepravních prostředků. Při přepravě nesmí docházet k hrubým otřesům. Klimatické podmínky při dopravě jsou určeny podle ČSN 36 9302 čl.1.8.1 to je :
| rozsah teplot | -40 °C až +50 °C |
| relativní vlhkost vzduchu | 95 % při 30 °C |
Skladování :
Skladovací prostor musí být suchý, dobře větraný, bez mechanických otřesů a chemických vlivů. Skladovací teplota musí být v rozmezí +5 °C až +40 °C a relativní vlhkost maximálně 85 % . Výrobky musí být skladovány v neporušeném obalu (ČSN 36 9302 čl. 1.9.4).
Údržba :
Zařízení neobsahuje žádné nastavovací prvky. V rámci údržby je možné vyměňovat pojistkové trubičkové vložky, případně odstraňovat usazený prach odsáváním.
Servis :
Záruční a běžné opravy výrobku zajišťuje TESLA ELTOS. Při poruše je nutné zaslat výrobek zabalený v přepravním obalu na adresu
| TESLA ELTOS DIZ | |
| Kocínova 136 | |
| 397 01 | PÍSEK |
Pro větší odebíraná množství si může odběratel dohodnout s výrobcem jinou formu zajišťování servisní činnosti.
Provozně technické údaje
Datum dne uvedení výrobku do provozu : _____________
Údaje o reklamacích : datum, obsah reklamace, opatření
Údaje o provozu : termín od-do, způsob práce, doba práce
Technická obsluha : datum, prováděné práce, technický stav
Závady při provozu : datum, charakteristika závady, příčina
Opravy, konstrukční změny : datum, popis, výsledný stav
Mikropočítačový soubor SAPI-1.5
Napájecí zdroj ZDR-1A
Výrobce si vyhrazuje v rámci technického rozvoje a dalšího vývoje zařízení provádět změny sloužící ke zlepšení funkce výrobku. Z tohoto důvodu se nemusí všechny údaje v textu a všechna vyobrazení zcela shodovat s dodávaným zařízením.
Uživatelská dokumentace je duševnim majetkem firmy TESLA LIBEREC. Rozmnožování podléhá souhlasu výrobce. Nerespektování uvedené podmínky, případně jiné zneužití dokumentace může být soudně stíháno.
(C) TESLA LIBEREC 1990
