8 bity / SAPI-1 / Technické prostředky / OBS-1

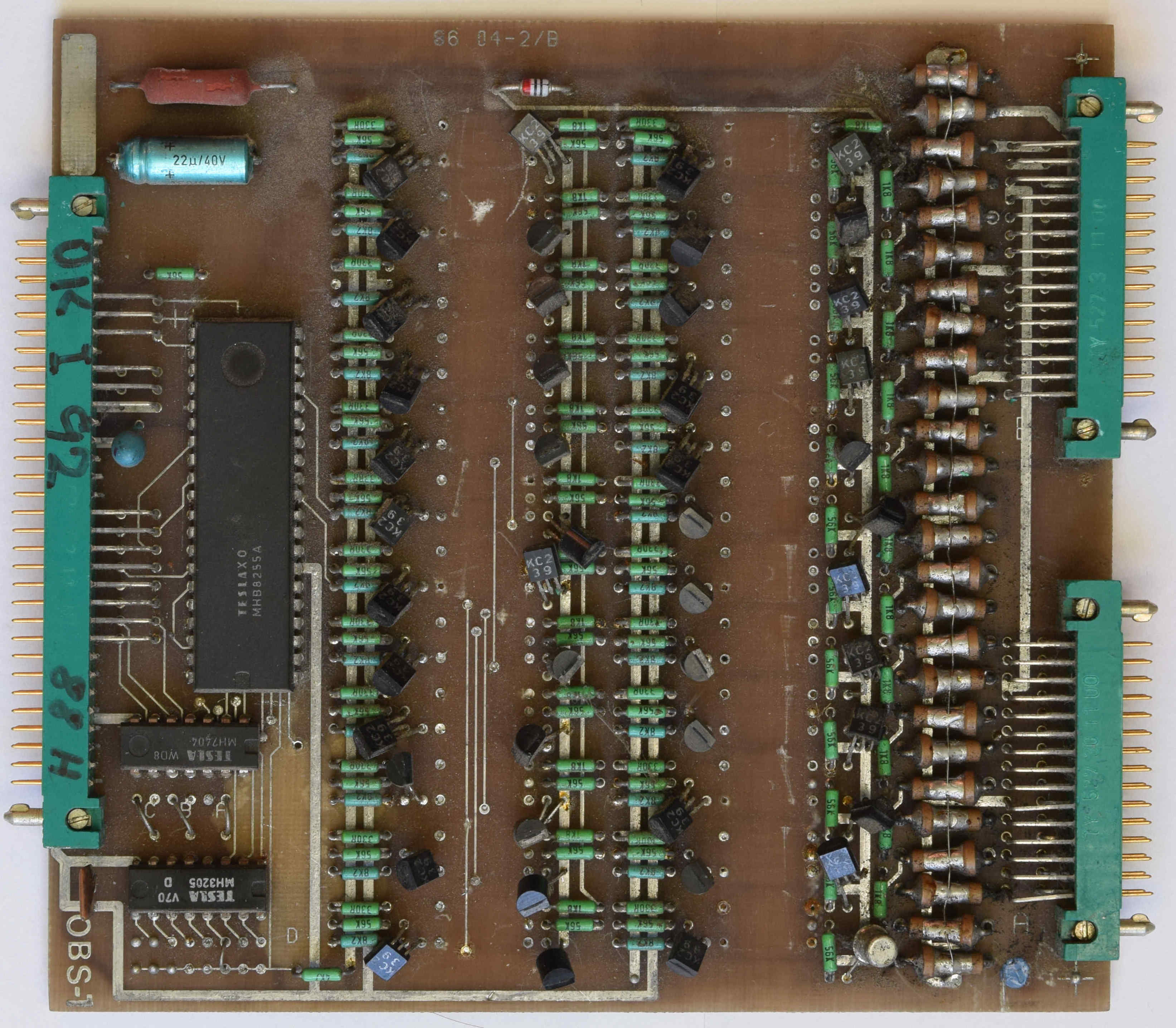

OBS-1 v mírně vykuchaném stavu



K desce nemám dokumentaci, schéma získáno metodou zpětného inženýrství.

Desku lze adresovat v celém adresném rozsahu s krokem 4 adres, deska zabírá 4 adresy pro čtení a zápis.

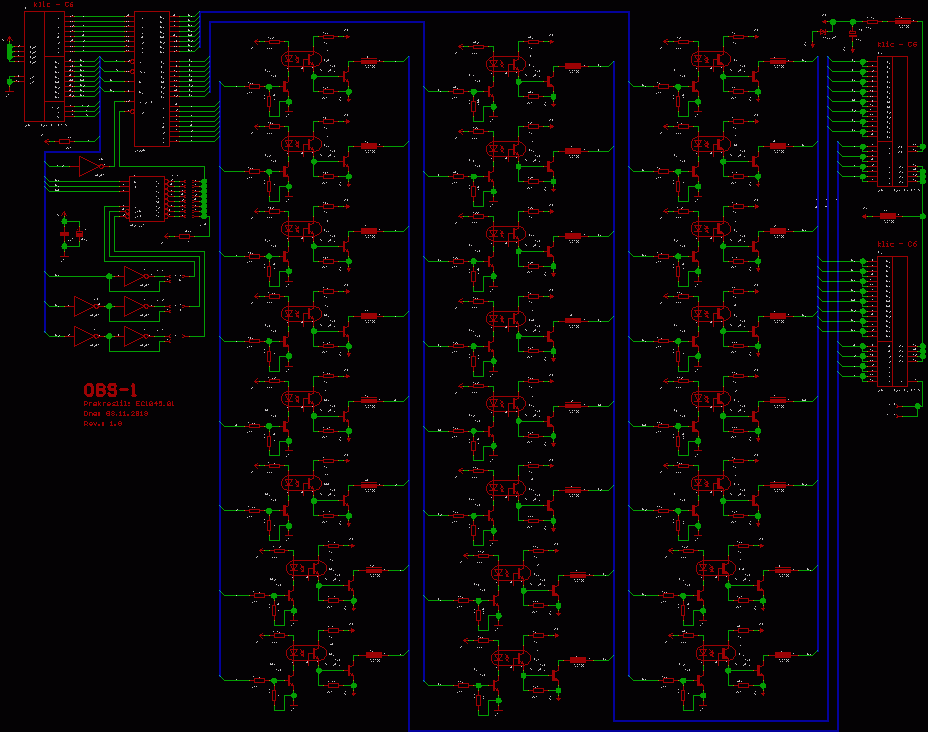

Schéma OBS-1 a černobílá verze ZDE.

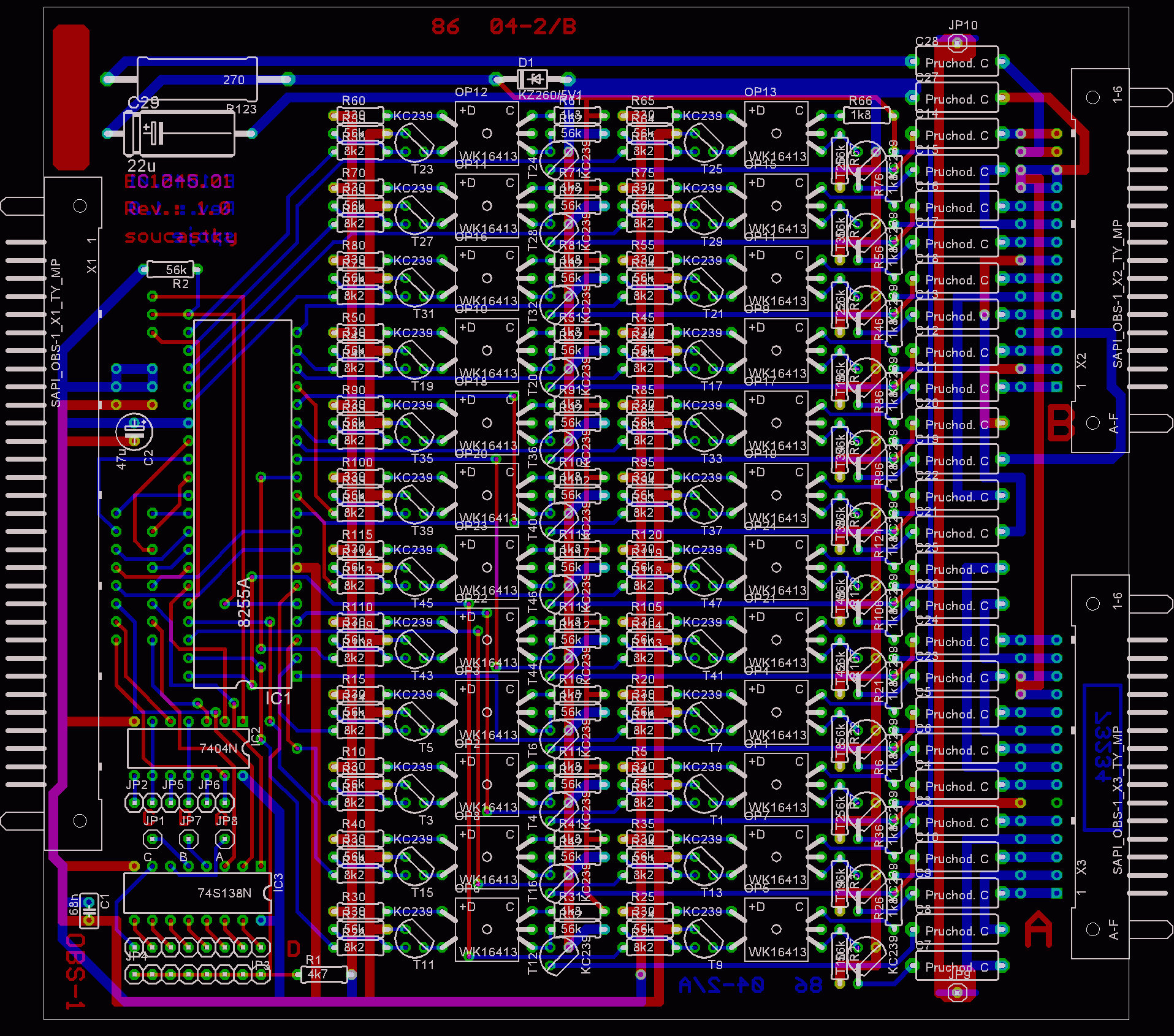

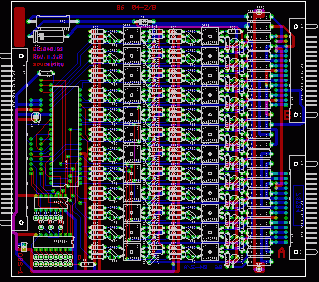

DPS OBS-1
