JPR-1A



OCR návodu JPR-1A z dokumentace pro ZPS-3

Obsah:

  1. Úvod
  2. Technické parametry
  3. Popis konstrukce
  4. Instalace
  5. Programování
  6. Testování
  7. Údržba a servis
  8. Všeobecné údaje

Přílohy :

  1. Zapojení propojek
  2. Rozmístění součástek
  3. Rozpiska dílů
  4. Obsazení konektoru X2
  5. Obsazení konektoru X3
  6. Instrukční soubor
  7. Schéma zapojení
  8. Obsah PROM


  1. Úvod

  2. Deska JPR-1A je alternativní deska procesoru pro systém SAPI-1. Oproti desce JPR-1 není schopna samostatné funkce jednodeskového mikropočítače, neboť neobsahuje paměť RAM.

    Přednostní použití této desky je v systému ZPS-3, kde je v plné míře využívána možnost práce s pamětí RAM v celém adresovém rozsahu mikroprocesoru MHB 8080. Vzhledem k tomu, že programové vybavení tohoto systému je uloženo na pružném disku, systém se s výjimkou krátkého inicializačního programu obejde bez paměti EPROM.

    Desku JPR-1A lze využít i v jiných aplikacích ve spolupráci s deskami REM-1, resp.RAM-1. Pro uložení programu do délky 4kB lze použít dvě paměti EPROM /2716/, s nimiž je na desce počítáno.



  3. Technické parametry

  4. Napájecí napětí+ 5 ± 0,25 V / 800 mA
    - 5 ± 0,25 V / 0,01 mA
    +12 V ± 0,5 V / 40 mA

    Rozměry desky140 a 150 mm
    Hmotnostcca 150 g

    Kapacita EPROM4kB
    Typ pamětiMHB 2716
    Počet vstupů3 x 8 datové + řídící
    Počet výstupů3 x 8 datové + řídící
    Počet úrovní přerušeni   1

    Max. přípustné zátěže signálů v mA.

    MR, MW, IOR, IOW, AEN
    HLDA, M1, STSTB, RES
    3,2
    A0 až A70,75
    A8, A90,5
    A100,2
    A11 až A150,25
    D0 až D71,25
    RDY5
    HLD5
    DEN100 Ω proti zemi


  5. Popis funkce

  6. Základem desky JPR-1A je mikroprocesor se svými podpůrnými obvody. Deska dále obsahuje max. 4 kbyte paměti EPROM, 6 osmibitových portů /3 vstupní a 3 výstupní/, dekodér adres a zesilovače řídících signálů.


    1. Skupina mikroprocesoru
    2. Mikroprocesor a podpůrné obvody jsou zapojeny standardním způsobem. Hodinový generátor MH 8224 /D1B/ je řízen krystalem o kmitočtu 18 MHz. Automatické generování signálu RESET po zapnutí napájení je zajištěno RC členem R38, C6. Výstup fi 2 /TTL/ hodinového generátoru je vyveden na sběrnici systému.

      Systémový řadič MH 8228 /D1C/ generuje řídící signály čtení a zápisu pro paměť a přídavná zařízení a signál potvrzení žádosti o přerušení na základě stavového slova z mikroprocesoru 8080A. Zároveň tento obvod slouží jako obousměrný zesilovač datové sběrnice. CPU MHB 8080A /D2B/ řídí činnost systému podle instrukcí čtených z paměti. 16 adresových vodičů mikroprocesoru je vyvedeno na konektor sběrnice.


    3. Vstupní a výstupní porty
    4. Na desce JPR-1A je šest osmibitových portů, realizovaných obvody MH 3212 /D6C až D11C/. Tři z nich pracují jako vstupní, tři jako výstupní a jsou vyvedeny na konektory X2 a X3. Zapojení těchto konektorů je ekvivalentní desce JPR-1. Porty zabírají v adresovém prostoru přídavných zařízení adresy 01H, 02H, 03H.


    5. Obsluha přerušení
    6. Deska JPR-1A má na konektoru XI dva vstupy žádosti o přerušení ze sběrnice, označené INT0 a INT1. Logický součet těchto signálů /D5C/6/ je přiveden na vstup INT mikroprocesoru. Obě žádosti mají tedy stejnou prioritu. Nastavením drátové spojky lze volit obsluhu přerušení bu3 přes RST 7, nebo s využitím vnějšího řadiče přerušení /Spojeno 1-2 a 1-3 rozpojeno vyvolá RST 7, 1-3 spojeno a 1-2 rozpojeno - vnější řadič/.


    7. Paměť EPROM
    8. Na desce jsou osazeny dvě objímky pro paměti EPROM MHB 2716. Paměť EPROM je umístěna v adresovém prostoru 0000H až 0FFFH. Výstupy paměťových obvodů jsou od datové sběrnice odděleny obvodem MH 3212 /D5B/.


    9. Dekodér adresy
    10. Úkolem dekodéru adresy desky JPR-1A není jen přiřadit správné adresy paměti a portům, ale i přepnout adresování prvních čtyř kilobyte paměti z EPROM na RAM. Za tím účelem je dekodér adresy vybaven klopným obvodem "BOOT" /D5C/8 a D5C/11/, jehož stav je indikován diodou LED V2 na okraji desky. Tento obvod je nulován signálem RESET.

      Vlastní dekodér adresy je dvoustupňový. Prvý stupeň, tvořený pamětí PROM D2C, generuje podle stavu vodičů A" A8 až A15 a signálu BOOT

      signály :
      PORTY- čtení/zápis z/do portů JPR-1A
      OE1- čtení z paměti D3B
      OE2- čtení z paměti D4B
      INT/EXT - 1   - čtení z EPROM JPR-1A
      0   - čtení/zápis z/do vnější RAM.

      Druhý stupeň, obvod 3205 /D3C/, vybírá podle stavu A8 a A9 jednotlivé dvojice portů na desce JPR-1A.

      Při zápisu do portu 00H je aktivován klopný obvod "BOOT", jehož výstup způsobí odpojení výstupů vnitřní EPROM od sběrnice a tím umožní využít adresový prostor 64 kB pro paměť RAM.


    11. Zesilovače řídících signálů
    12. Na desce JPR-1A jsou řídící signály pro obsluhu paměti a vstup/výstupních zařízení zesíleny třístavovými hradly 74125 /D2A/. Zesilovače počítají s tím, že na sběrnici jsou řídící signály ošetřeny odpory proti + 5 V. Signály HLDA=1 nebo AEN=1 uvádějí výstupy zesilovačů do třetích stavů. Signál MR je navíc na zesilovači uváděn do třetího stavu při čtení z vnitřní EPROM, a to signálem INT/ EXT.



  7. Instalace

  8. Viz Instalace systému ZPS-3.



  9. Programováni

  10. Vzhledem k tomu, že deska JPR-1A je určena přednostně pro práci s disketovým operačním systémem CP/M, má jisté zvláštnosti v programování.

    Paměť EPROM JPR-1A obsahuje 2 kB zaváděcího programu "BOOTSTRAP LOADER". Po zapnutí nebo RESETu systému se tento program spustí od adresy 0000H, přepíše sám sebe do paměti RAM, provede skok do této paměti, odpojí adresaci vnitřní EPROM a zajistí přečtení operačního systému z diskety. Operační systém CP/M je mezinárodním mikropočítačovým standardem a v jeho rámci existuje řada překladačů vyšších programovacích jazyků /např. BASIC, FORTRAN, PASCAL, FORTH/ a řada programů pro tvorbu a ladění programového vybavení v jazyce symbolických adres mikroprocesoru 8080 /EDITOR, ASSEMBLER, DISASSEMBLER/.

    Porty na desce JPR-1A jsou adresovány jako přídavná zařízení. Z toho důvodu není programové vybavení vytvořené pro JPR-1 plně přenositelné na JPR-1A. Převod adres portů mezi JPR-1 a JPR-1A je následovný : Port 0 adresovaný na JPR-1 jako 2400 až 27FF, má na JPR-1A adresu 01. Port 1, na JPR-1 2800 až 2BFF, má na JPR-1A adresu 02 a konečně port 2 adresovaný dříve 2C00 až 2FFF má novou adresu 03. Podstatná změna spočívá i v tom, že dříve byly tyto porty aktivovány signálem MW/MR, t.j. pracovalo se s nimi jako s pamětí, kdežto na desce JPR-1A se s těmito porty pracuje tradičním způsobem pomocí signálů IOW/ IOR /instrukce OUT/IN/.

    Deska JPR-1A neobsahuje řadič přerušení a proto neumožňuje generovat přerušeni při zápisu do portu P2. Obě žádosti o přerušení ze sběrnice vyvolají přerušení RST 7. Je-li v systému zapotřebí více úrovní přerušení, lze použít externí řadič žádostí o přerušení nebo zdroj přerušení identifikovat programově.



  11. Testování

  12. Deska JPR-1A je ve výrobním závodě testována pomocí speciálního testu, jenž ověřuje správnou činnost všech funkčních bloků desky.



  13. Údržba a servis

  14. Viz popis údržby a servisu v kapitole ZPS-3



  15. Všeobecné údaje

  16. Viz všeobecné údaje v kapitole ZPS-3.



  1. Příloha

  2. Zapojení propojek

    VYZNÁMSPOJIT   ROZPOJIT
    PRI PRERUSENI VYVOLA
    RST 7 (NA ADR 38H)
    1-21-3
    VEKTOR PRERUSENI
    DODÁVÁN ZE SBERNICE
    1-31-2

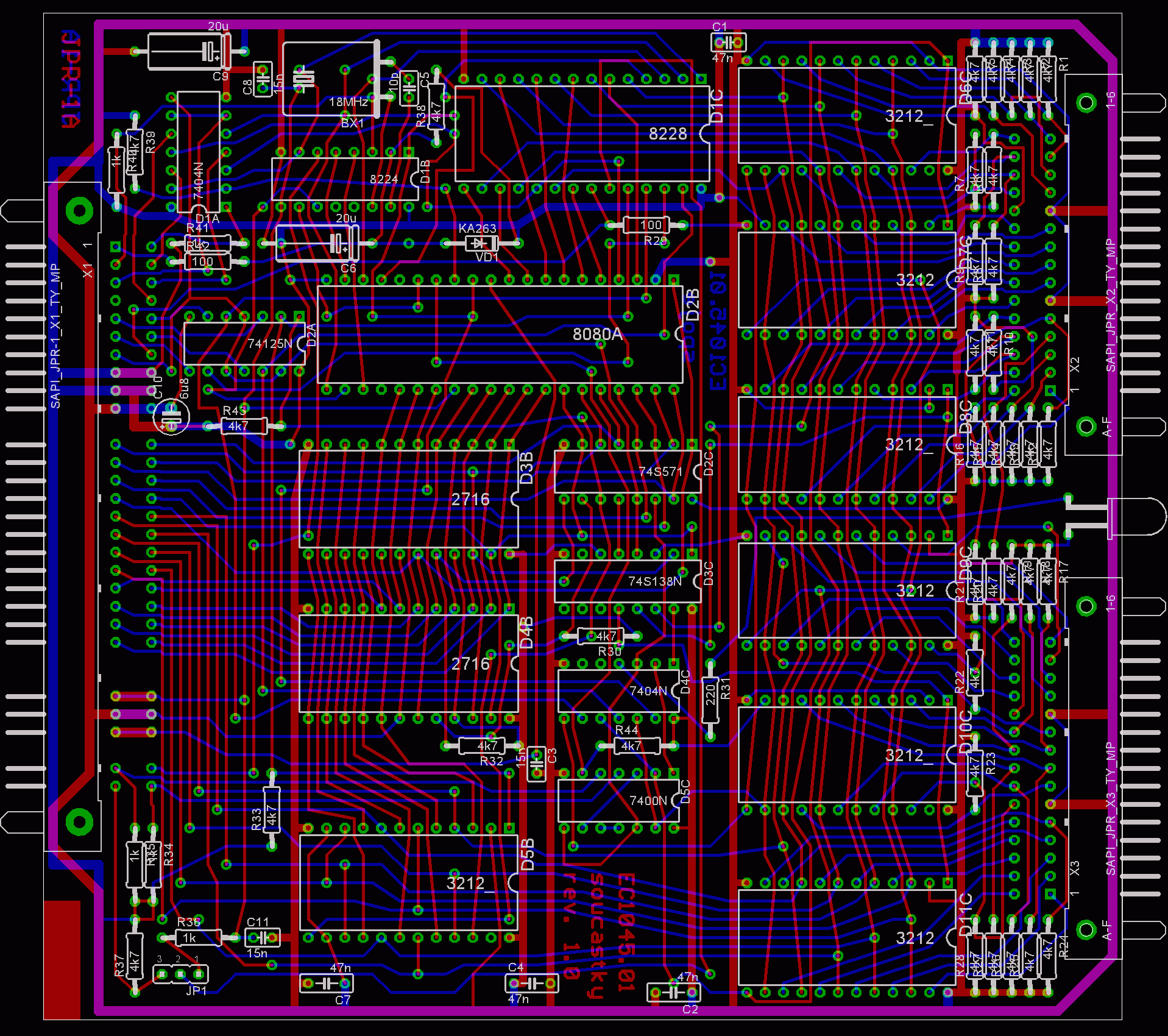

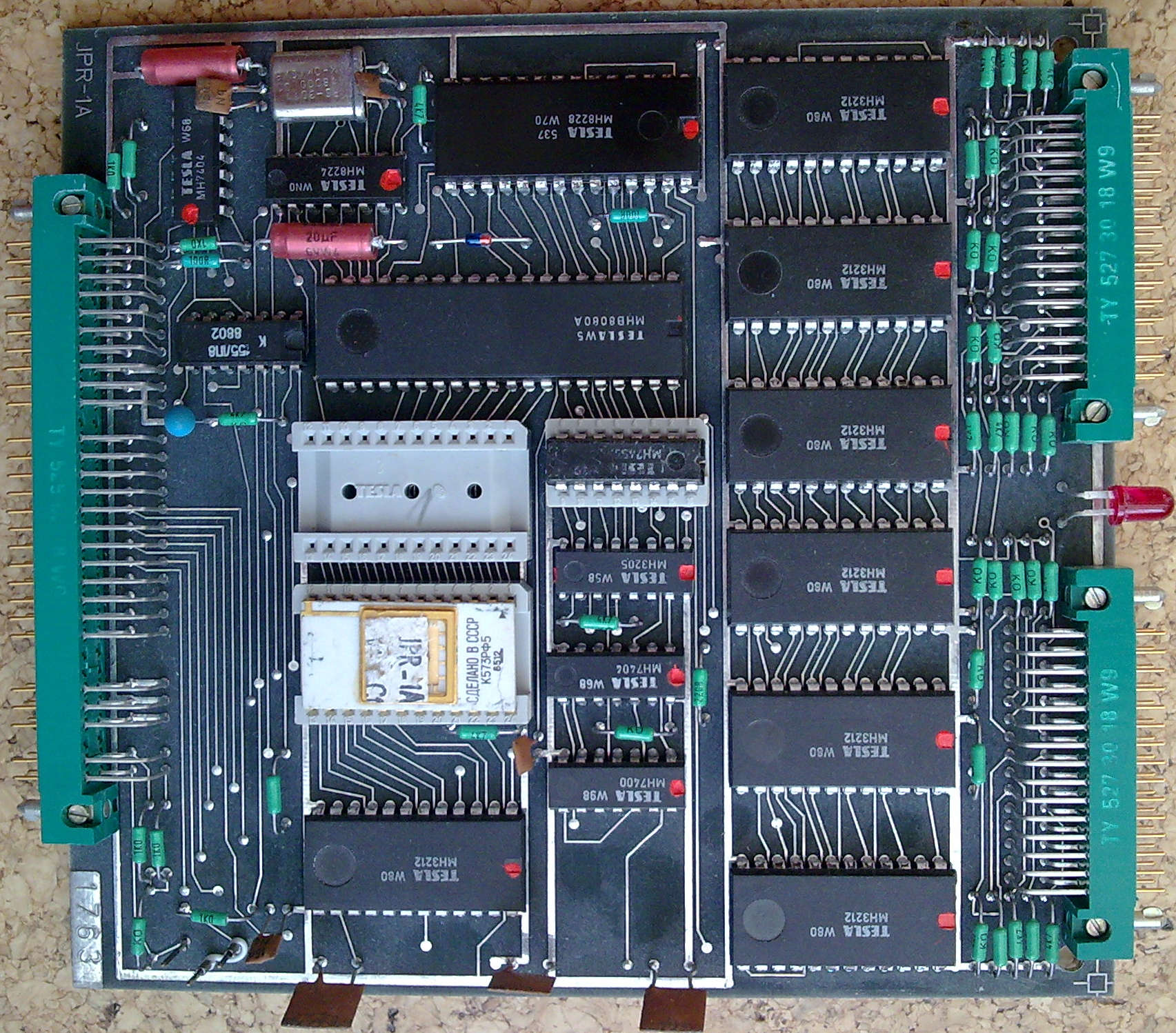

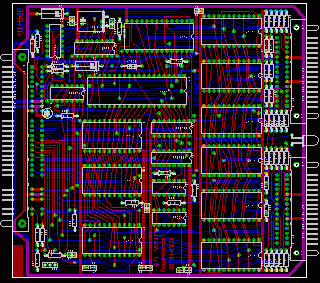

  3. Příloha


  4. Rozmístění součástek

  5. Příloha

  6. Rozpiska dílů

    OznačeníTyp
    ODPORY
    R29, 42TR 191 100R
    R31 TR 191 220R
    R34-36, 40, 41TR 191 1K0
    R1-28, 43, 44TR 191 4K7
    R30, 32, 33, 37, 38, 39   TR 191 4K7

    KONDENZÁTORY
    C6, 9TE 981 20u
    C5TK 755 10p
    C3, 8, 11TK 783 15n
    C1, 2, 4, 7TK 783 47n

    POLOVODIČE
    VD1KA 263
    HL1LQ 1132
    D3CMH 3205
    D5B, D6C, D7C, D8C
    D9C, D10C, D11C
    MH 3212
    D5CMH 7400
    D1A, D4CMH 7404
    D2CMH 74 S 571
    D1BMH 8224
    D1CMH 8228
    D2BMHB 8080A
    D2AK 155 LP8 /74 125/
    D4BK 573 RF5 /2716/
    BX1X-tal 18MHz



  7. Příloha

  8. Obsazení konektoru X2

    Č.SIGNÁL   NÁZEVTYP   Č.SIGNÁL   NÁZEVTYP
    01P1-INTVst. port P1OUT02   P1-IN4Vst. port P1INP
    03   P1-IN2Vst. port P1INP04P1-IN1Vst. port P1INP
    05P1-IN3Vst. port P1INP06P1-IN0Vst. port P1INP
    07P1-IN7Vst. port P1INP08P1-IN5Vst. port P1INP
    09P1-IN6Vst. port P1INP10P1-STBVst. port P1INP
    110 VZenNAP12P0-INTVýst. port P0OUT
    13P0-OUT0   Výst. port P0OUT14P0-OUT1Výst. port P0OUT
    15P0-OUT5Výst. port P0   OUT16P0-OUT6Výst. port P0OUT
    17P0-OUT4Výst. port P0OUT18P0-OUT7Výst. port P0   OUT
    19P0-OUT3Výst. port P0OUT20P0-OUT2   Výst. port P0OUT
    210 VZemNAP22P0-STBVst. port P0INP
    23P0-IN4Vst. port P0INP24P0-IN6Vst. port P0INP
    25P0-IN7Vst. port P0INP26P0-IN5Vst. port P0INP
    27P0-IN2Vst. port P0INP28P0-IN1Vst. port P0INP
    29P0-IN3Vst. port P0INP30P0-IN0Vst. port P0INP
    Typ signálu:   INPvstupní
    OUT   výstupní   NAP   napájeni



  9. Příloha

  10. Obsazení konektoru X3

    Č.SIGNÁL   NÁZEVTYP   Č.SIGNÁL   NÁZEVTYP
    01P2-INTVýst. port P2OUT02   P2-OUT5Výst. port P2OUT
    03   P2-OUT0Výst. port P2OUT04P2-OUT6Výst. port P2   OUT
    05P2-OUT1Výst. port P2   OUT06P2-OUT2Výst. port P2OUT
    07P2-OUT7Výst. port P2OUT08P2-OUT3Výst. port P2OUT
    09P2-STBVýst. port P2INP10P2-OUT4Výst. port P2OUT
    110 VZemNAP12P2-IN2Vst. port P2INP
    11P2-IN4Vst. port P2INP14P2-IN3Vst. port P2INP
    15P2-IN6Vst. port P2INP16P2-IN7Vst. port P2INP
    17P2-IN1Vst. port P2INP18P2-IN5Vst. port P2INP
    19P1-STB1Výst. port P1INP20P2-IN0Vst. port P2INP
    210 VZemNAP22P1-INTRVýst. port P1OUT
    23P1-OUT4Výst. port P1OUT24P1-OUT0Výst. port P1OUT
    25P1-OUT7   Výst. port P1OUT26P1-OUT1Výst. port P1OUT
    27P1-OUT2Výst. port P1OUT28P1-OUT5Výst. port P1OUT
    29P1-OUT3Výst. port P1OUT30P1-OUT6   Výst. port P1OUT
    Typ signálu:   INPvstupní
    OUT   výstupní   NAP   napájeni



  11. Příloha

  12. Instrukční soubor

    HEX |  X0       X1       X2       X3       X4       X5       X6       X7       X8       X9       XA       XB       XC       XD       XE       XF
    ----+-----------------------------------------------------------------------------------------------------------------------------------------------
    0X  | NOP      LXI B    STAX B   INX B    INR B    OCR B    MVI B    RLC      X        DAD B    LDAX B   DCX B    INR C    DCR C    MVI C    RRC
    1X  | X        LXI D    STAX D   INX D    INR D    DCR D    MVI D    RAL      X        DAD D    LDAX D   DCX D    INR E    DCR E    MVI E    RAR
    2X  | X        LXI H    SHLD     INX H    INR H    DCR H    MVI H    DAA      X        DAD H    LHLD     DCX H    INR L    DCR L    MVI L    CMA
    3X  | X        LXI SP   STA      INX SP   INR M    DCR M    MVI M    STC      X        DAD SP   LDA      DCX SP   INR A    OCR A    MVI A    CMC
    4X  | MOV B,B  MOV B,C  MOV B,D  MOV B,E  MOV B,H  MOV B,L  MOV B,M  MOV B,A  MOV C,B  MOV C,C  MOV C,D  MOV C,E  MOV C,H  MOV C,L  MOV C,M  MOV C,A
    5X  | MOV D,B  MOV D,C  MOV D,D  MOV D,E  MOV D,H  MOV D,L  MOV D,M  MOV D,A  MOV E,B  MOV E,C  MOV E,D  MOV E,E  MOV E,H  MOV E,L  MOV E,M  MOV E,A
    6X  | MOV H,B  MOV H,C  MOV H,D  MOV H,E  MOV H,H  MOV H,L  MOV H,M  MOV H,A  MOV L,B  MOV L,C  MOV L,D  MOV L,E  MOV L,H  MOV L,L  MOV L,M  MOV L,A
    7X  | MOV M,B  MOV M,C  MOV M,D  MOV M,E  MOV M,H  MOV M,L  HLT      MOV M,A  MOV A,B  MOV A,C  MOV A,D  MOV A,E  MOV A,H  MOV A,L  MOV A,M  MOV A,A
    8X  | ADO B    ADD C    ADD D    ADD E    ADD H    ADD L    ADD M    ADD A    ADC B    ADC C    ADC D    ADC E    ADC H    ADC L    ADC M    ADC A
    9X  | SUB B    SUB C    SUB D    SUB E    SUB H    SUB L    SUB M    SUB A    SBB B    SBB C    SBB D    SBB E    SBB H    SBB L    SBB M    SBB A
    AX  | ANA B    ANA C    ANA D    ANA E    ANA H    ANA L    ANA M    ANA A    XRA B    XRA C    XRA D    XRA E    XRA H    XRA L    XRA M    XRA A
    BX  | ORA B    ORA C    ORA D    ORA E    ORA H    ORA L    ORA M    ORA A    CMP B    CMP C    CMP D    CMP E    CMP H    CMP L    CMP M    CMP A
    CX  | RNZ      POP B    JNZ      JMP      CNZ      PUSH B   ADI      RST 0    RZ       RET      JZ       X        CZ       CALL     ACI      RST 1
    DX  | RNC      POP D    JNC      OUT      CNC      PUSH D   SUI      RST 2    RC       X        JC       IN       CC       X        SBI      RST 3
    EX  | RPO      POP H    JPO      XTHL     CPO      PUSH H   ANI      RST 4    RPE      PCHL     JPE      XCHG     CPE      X        XRI      RST 5
    FX  | RP       POP A    JP       DI       CP       PUSH A   ORI      RST 6    RM       SPHL     JM       EI       CM       X        CPI      RST 7



  13. Příloha

  14. Schéma zapojení

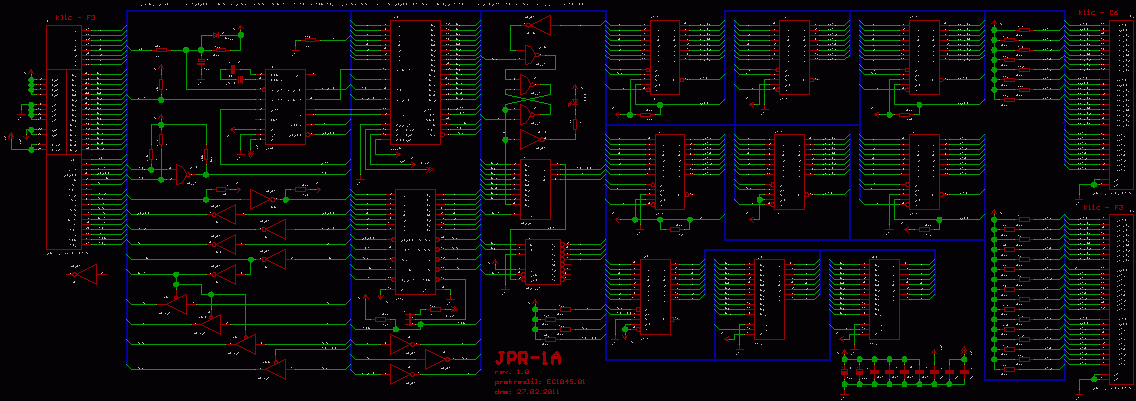

    Schéma JPR-1A a černobílá verze ZDE.



  15. Příloha

  16. Obsah PROM 74S571

    :20000000FDFDFCFDFCFDFCFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFD43
    :20002000FDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFD20
    :20004000FDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFD00
    :20006000FDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDE0
    :20008000FDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDC0
    :2000A000FDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDA0
    :2000C000FDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFD80
    :2000E000FDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFD60
    :20010000FAFDFAFDFAFDFAFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFD4B
    :20012000FDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFD1F
    :20014000FBFDFBFDFBFDFBFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFD07
    :20016000FDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDDF
    :20018000F7FDF7FDF7FDF7FDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDD7
    :2001A000FDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFD9F
    :2001C000F7FDF7FDF7FDF7FDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFD97
    :2001E000FDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFDFD5F
    :00000001FF



Obsah:

  1. Úvod
  2. Technické parametry
  3. Popis konstrukce
  4. Instalace
  5. Programování
  6. Testování
  7. Údržba a servis
  8. Všeobecné údaje

Přílohy :

  1. Zapojení propojek
  2. Rozmístění součástek
  3. Rozpiska dílů
  4. Obsazení konektoru X2
  5. Obsazení konektoru X3
  6. Instrukční soubor
  7. Schéma zapojení
  8. Obsah PROM
