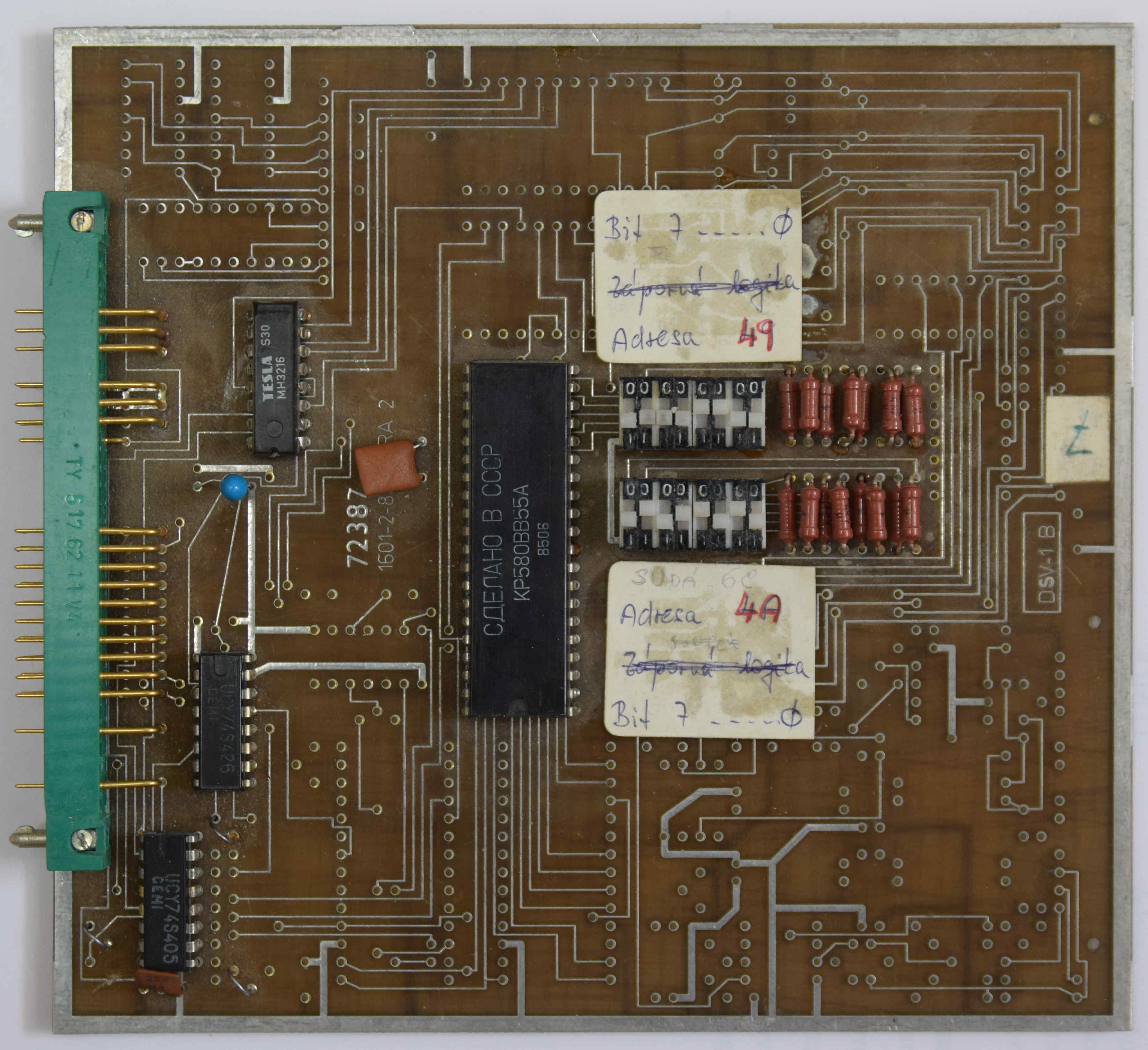

DSV-1



K desce nemám dokumentaci, schéma získáno metodou zpětného inženýrství.

Deska z velké části nebyla osazená, a ne všechny neosazené části se povedlo správně identifikovat.

Vypadá to, že desky DPV-1 a DSV-1 plus další byli součásti nějakého systému. Nemám vůbec ponětí jakého.

Pravděpodobně jde o desku sériového přenosu s možností identifikace v síti. Deska osahuje dva duplexní sériové kanály (8251) řešené pomoci proudových smyček. 2x obvod 8253 pro obecné použití a obvod 8255 kdy na bránách B a C jsou DIL přepínače na nastavení „adres“ a brána A je vstupní.

Deska zabírá 20 adres pro vstup i výstup z osmi možných rozsahů: 00H-13H, 20H-33H, 40H-53H, 60H-73H, 10H-1FH; 00H-03H, 30H-3FH; 20H-23H, 50H-5FH; 40H-43H, 70H-7FH; 60H-63H.

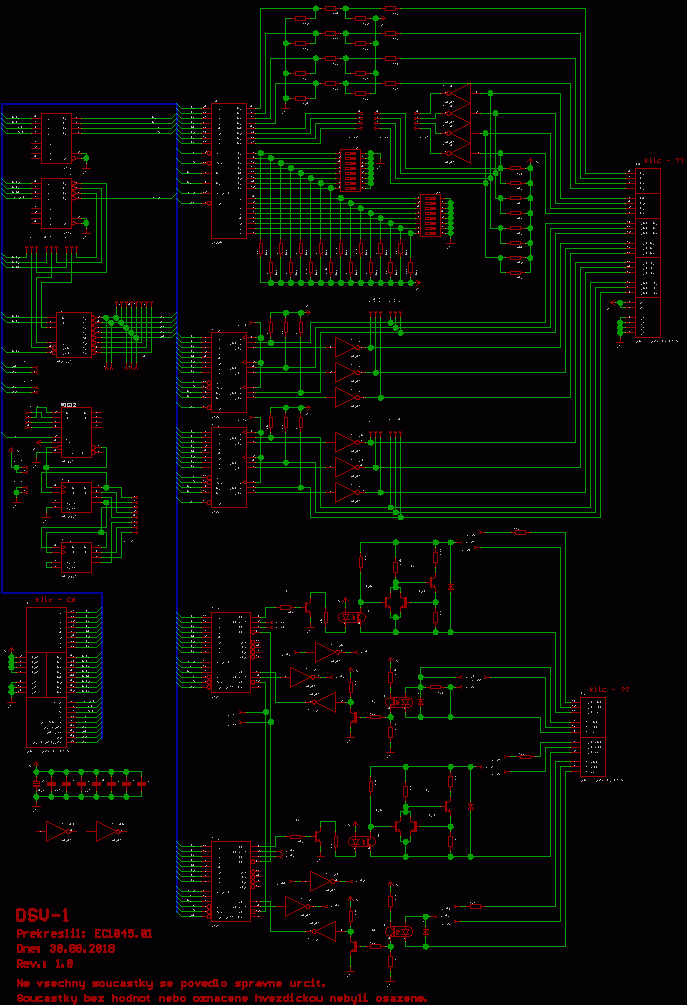

Schéma DSV-1 a černobílá verze ZDE.

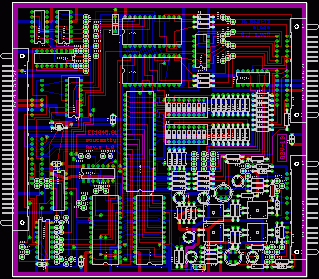

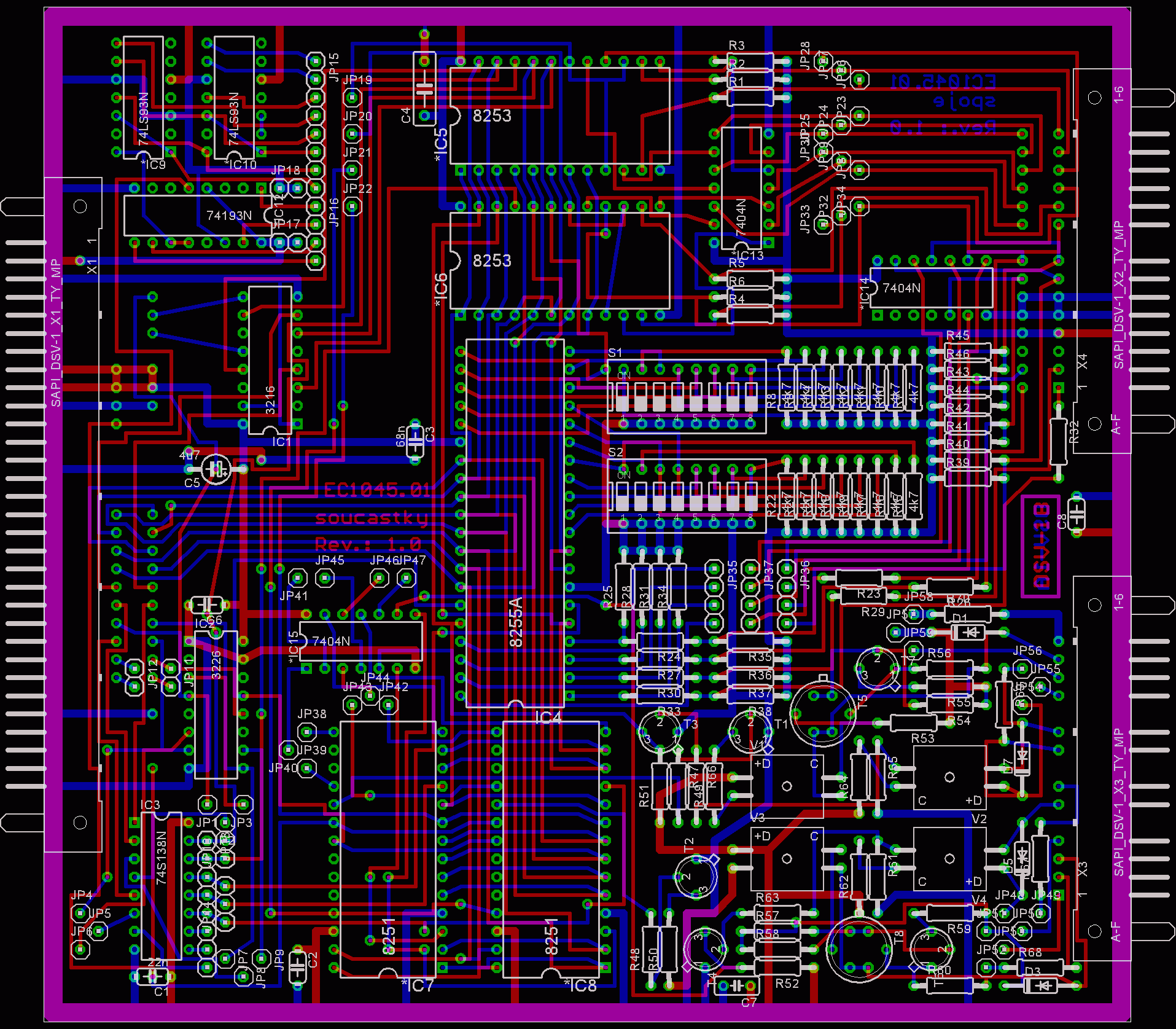

DPS DSV-1
