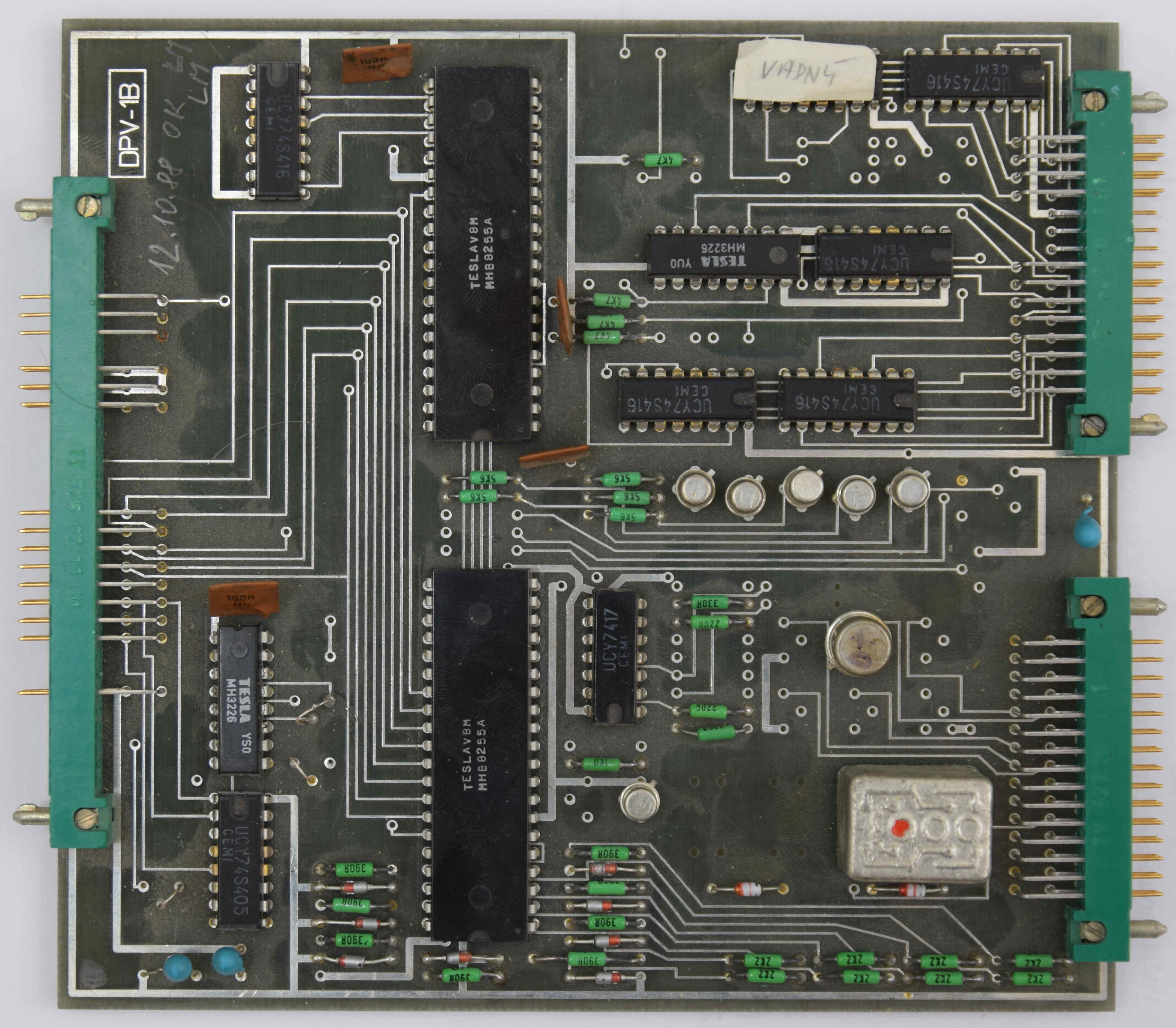

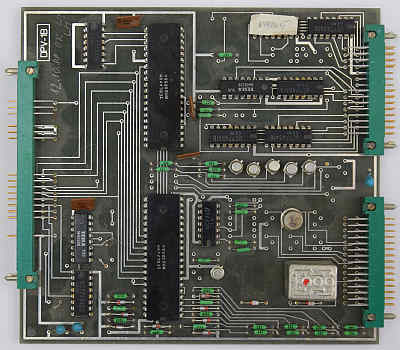

DPV-1



K desce nemám dokumentaci, schéma získáno metodou zpětného inženýrství.

Vypadá to, že desky DPV-1 a DSV-1 plus další byli součásti nějakého systému. Nemám vůbec ponětí jakého.

Deska obsahuje 2x 8255 kdy jedna 8255 je oddělená budiči 3216/3226 a všechny brány mohou pracovat pouze v modu 0, každá brána může být bud vstupní či výstupní. Druhá 8255 taktéž muže pracovat jen modu 0, kdy brána A je vstupní a brány B a C jsou výstupní. Brána A je opařená ochrannými obvody, brány B a C mají tranzistorové budiče, kdy na bráně C jsou ještě dvě relé.

Deska zabírá 8 po sobě jdoucích adres pro vstup i výstup z osmi možných rozsahů: 04H-0BH, 14H-1BH, 24H-2BH, 34H-3BH, 44H-4BH, 54H-5BH, 64H-6BH, 74H-7BH.

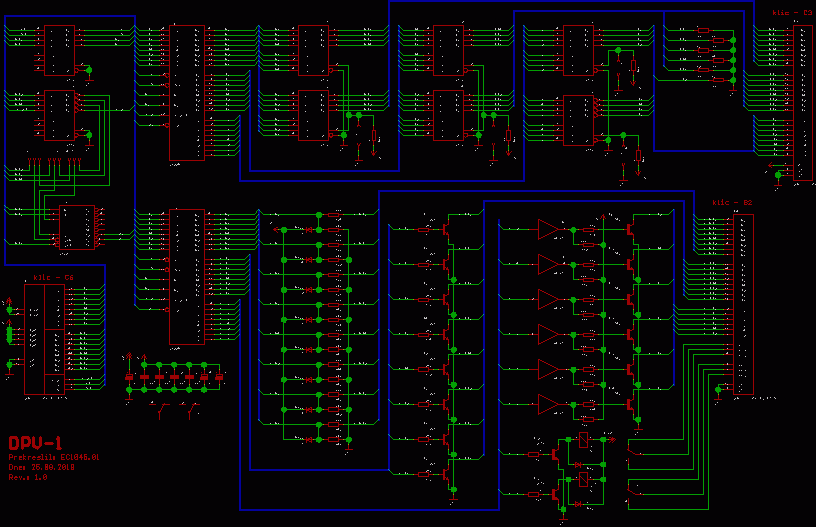

Schéma DPV-1 a černobílá verze ZDE.

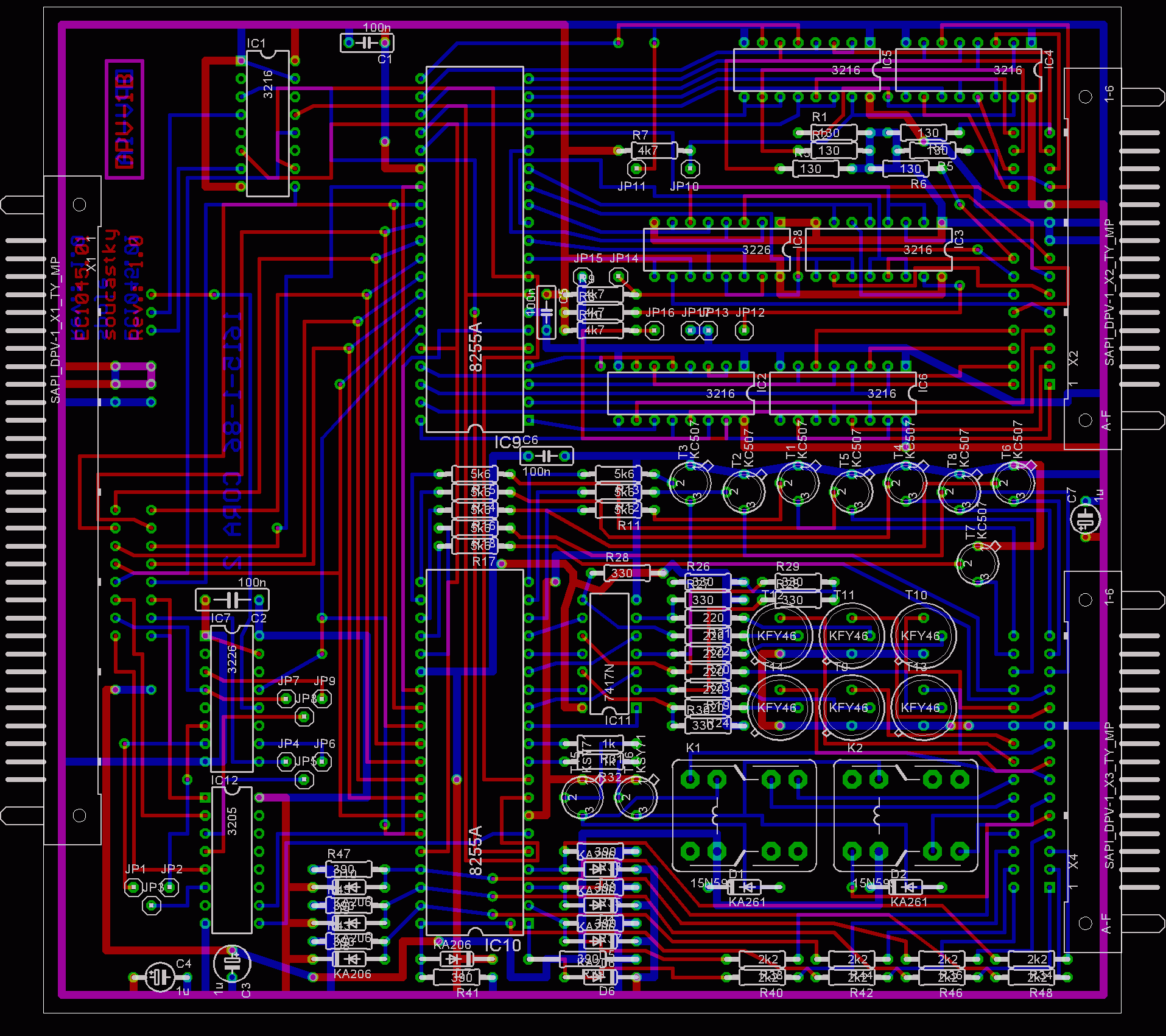

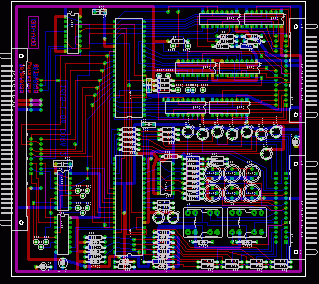

DPS DPV-1
