Obsah:



S-1.      BLOKOVE SCHEMA SYSTEMU
S-2.      CASOVE PRUBEHY RIDICICH SIGNALU
S-3.      SCHEMA CENTRALNI JEDNOTKY
S-4.      SCHEMA ZOBRAZOVACICH OBVODU
S-5.      SCHEMA PAMETI RAM
S-6.      SCHEMA PAMETI EPROM
S-7.      SCHEMA VSTUPNE/VYSTUPNICH OBVODU
S-8.      ROZMISTENI SOUCASTEK NA DESCE MODEMU MAGNETOFONU
S-9.      ROZMISTENI SOUCASTEK PROCESOROVE DESKY
S-10.     OBVODY PRIPOJENI MATICOVE KLAVESNICE TS5220004
S-11.     SCHEMA ZAPOJENI MODEMU MAGNETOFONU
SCHEMA ZAPOJENI KONEKTORU A KONDENZATORU PROCESOROVE DESKY
PŘIPOJENÍ MODEMU
DPS MODEMU

ODPAD Z OCR

VÝPIS PROGRAMU MONITOR V.2.Q:

VÝPIS PROGRAMU MODEMU V.3.X:

VÝPIS PROGRAMU TINY BASIC V.3.Q:

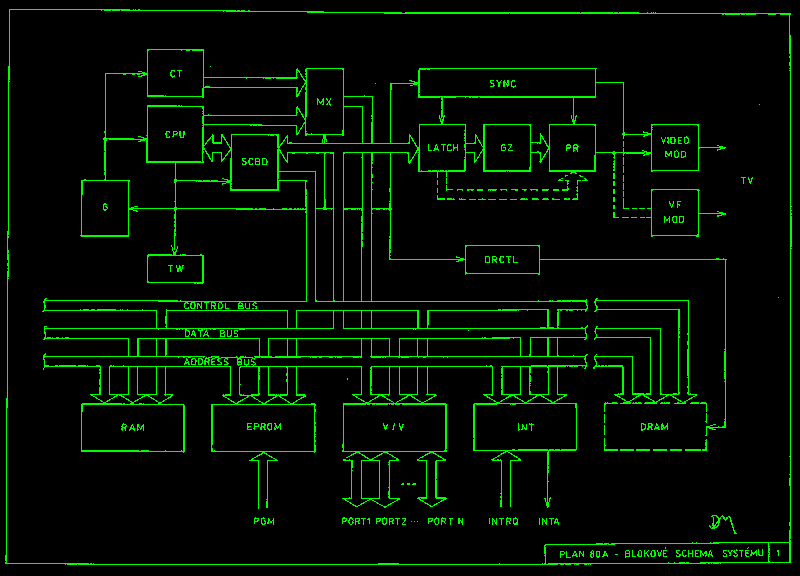

S-1. BLOKOVE SCHEMA SYSTEMU

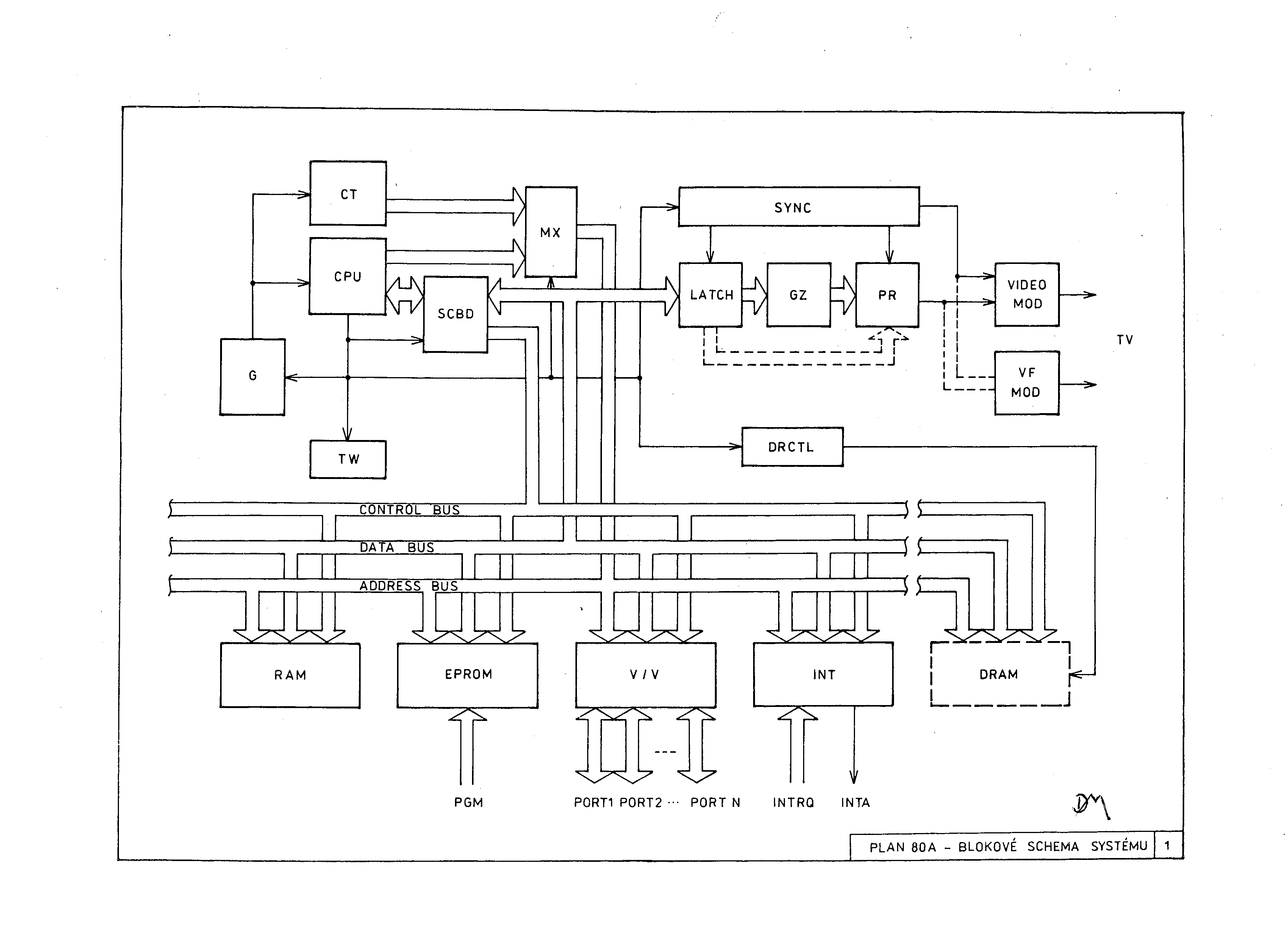

BLOKOVE SCHEMA SYSTEMU

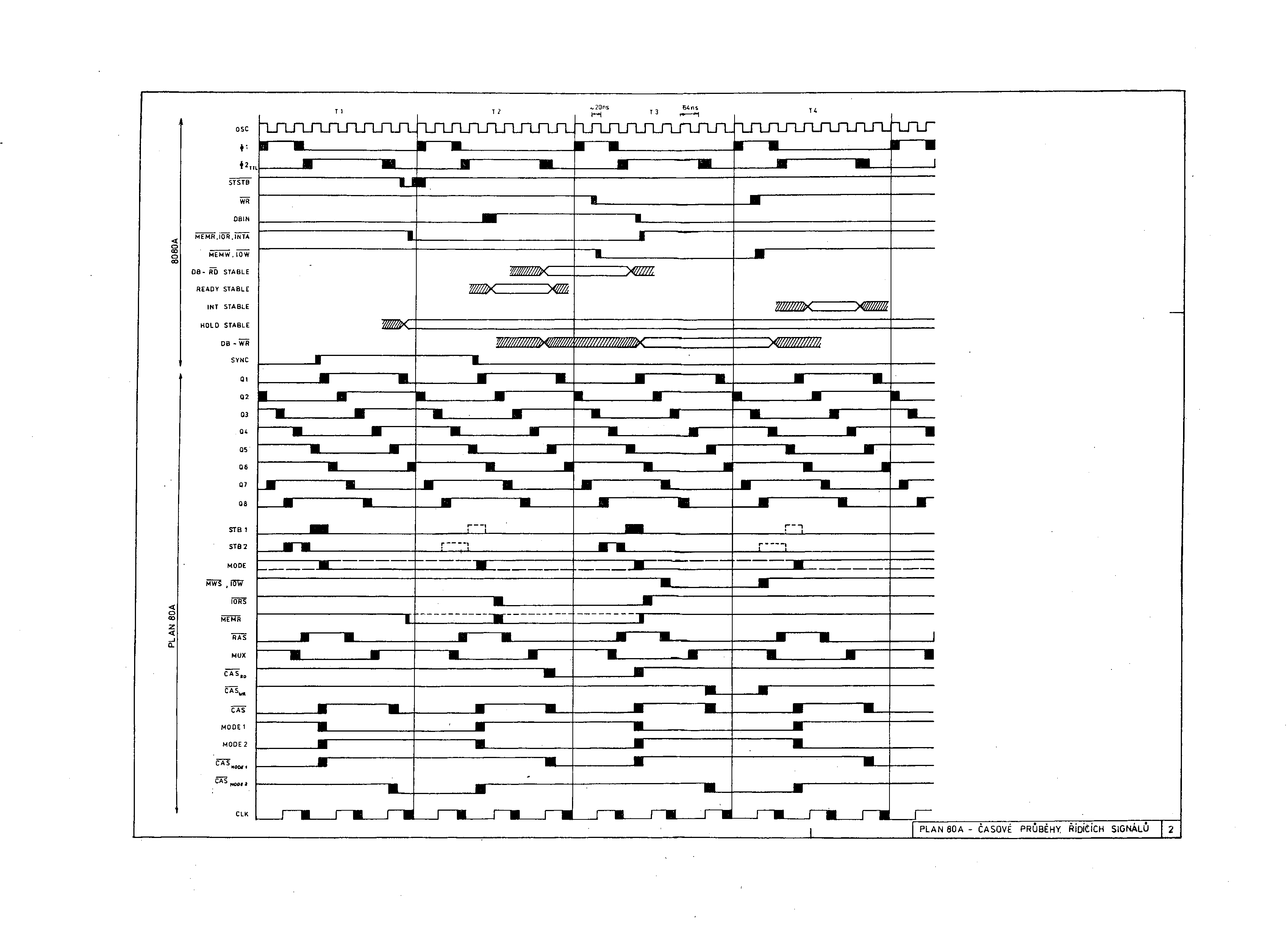

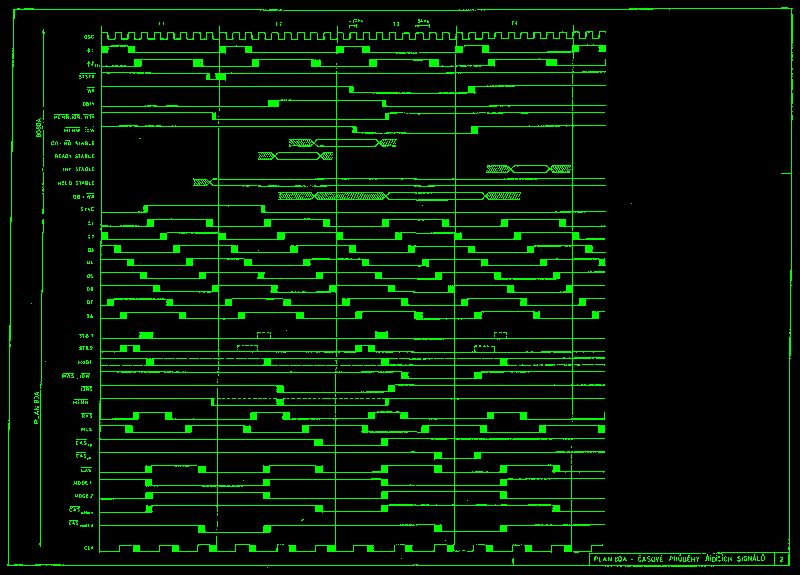

S-2. CASOVE PRUBEHY RIDICICH SIGNALU




CASOVE PRUBEHY RIDICICH SIGNALU

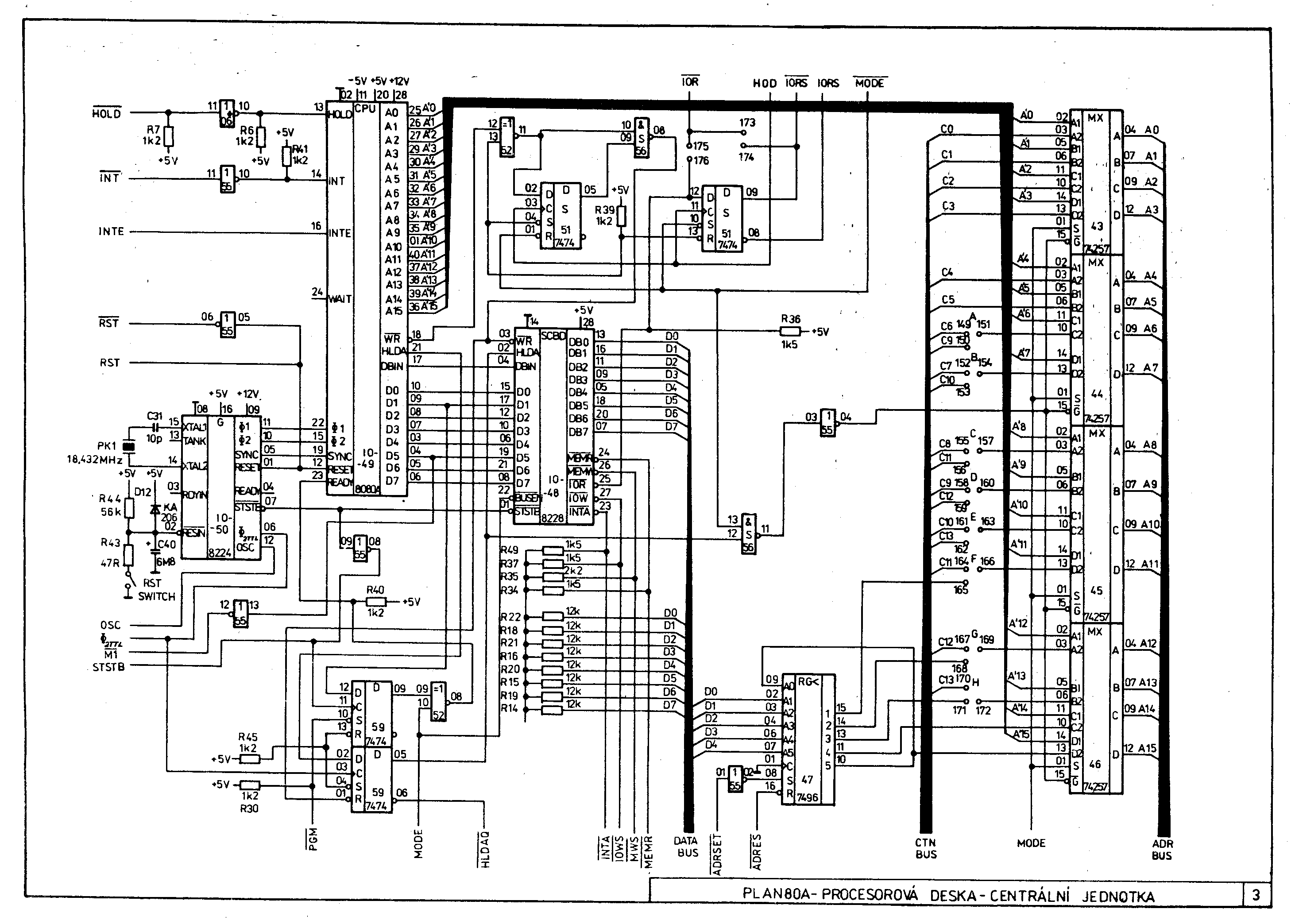

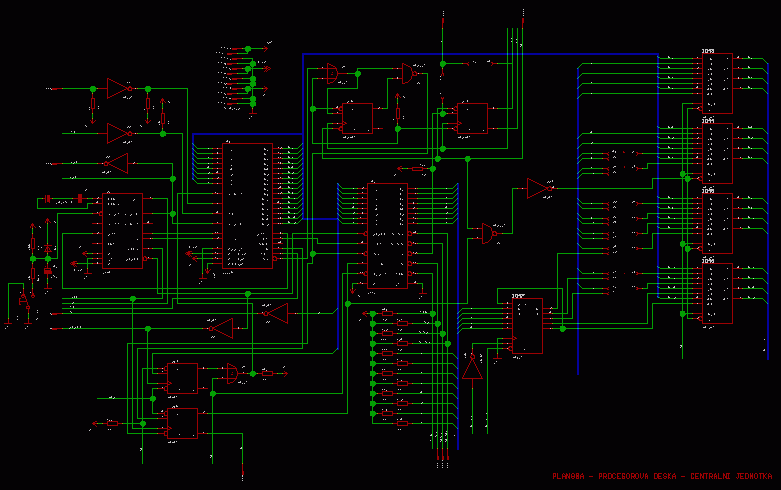

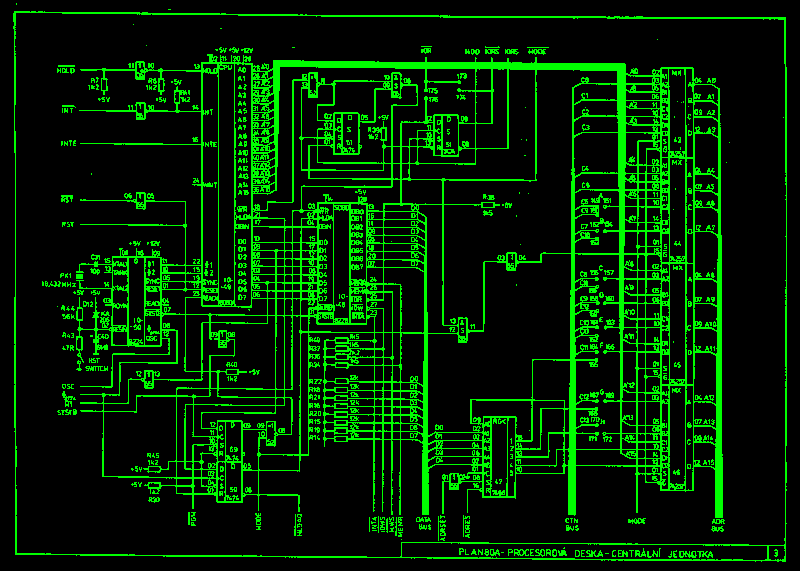

S-3. SCHEMA CENTRALNI JEDNOTKY




SCHEMA CENTRALNI JEDNOTKY


SCHEMA CENTRALNI JEDNOTKY a černobílá verze ZDE.

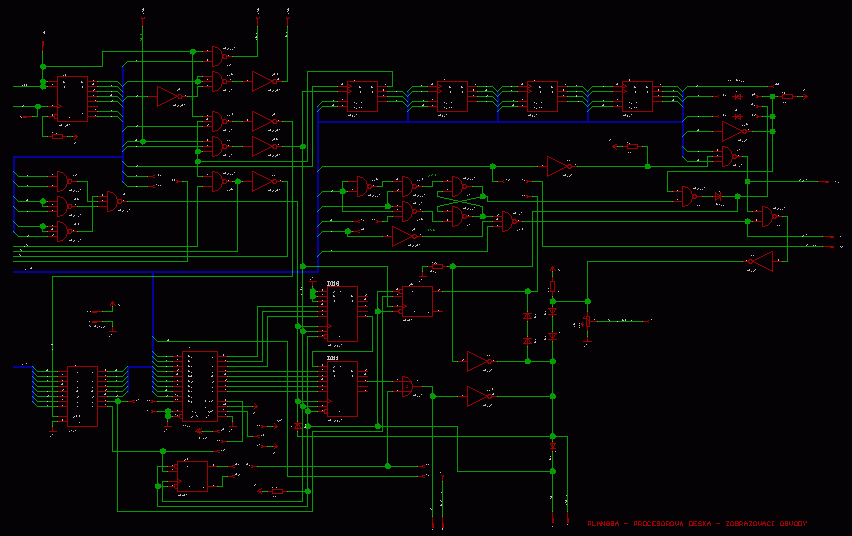

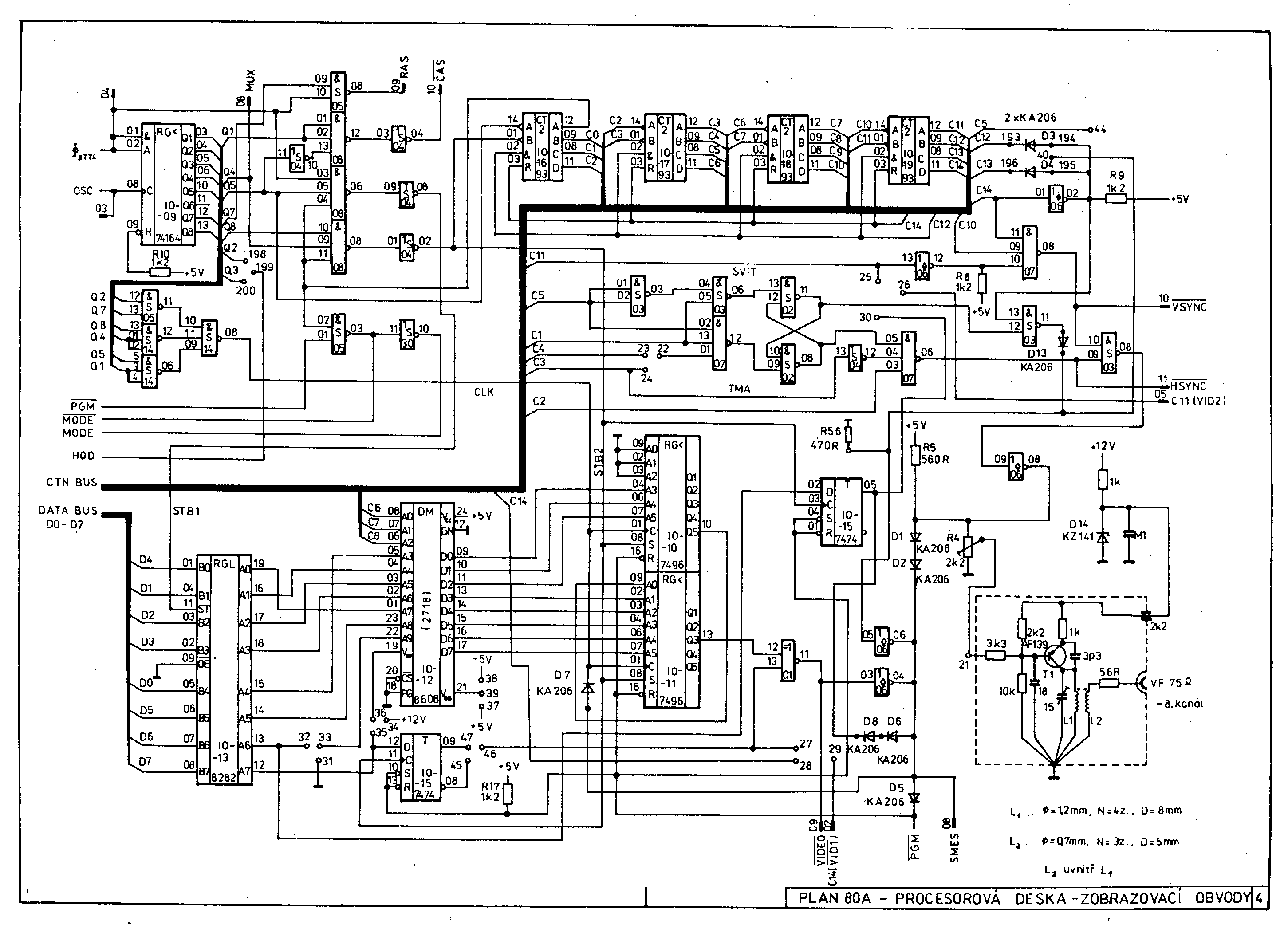

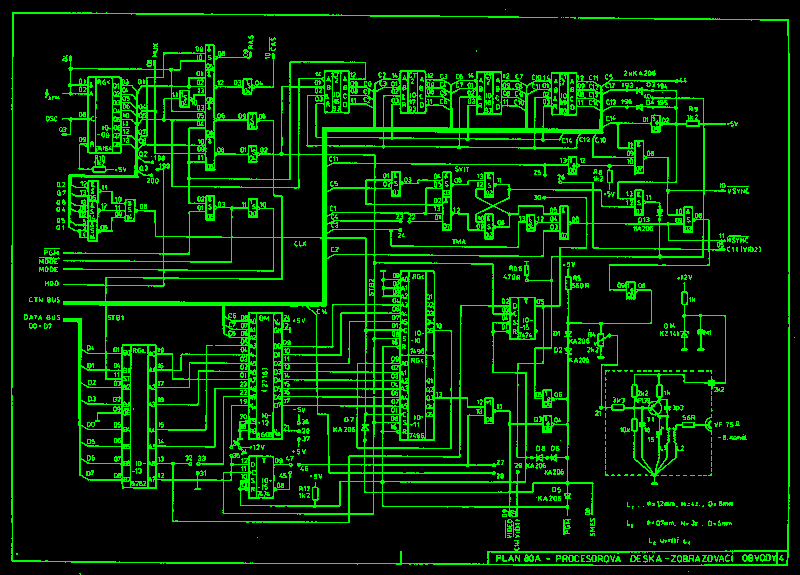

S-4. SCHEMA ZOBRAZOVACICH OBVODU




SCHEMA ZOBRAZOVACICH OBVODU


SCHEMA ZOBRAZOVACICH OBVODU a černobílá verze ZDE.

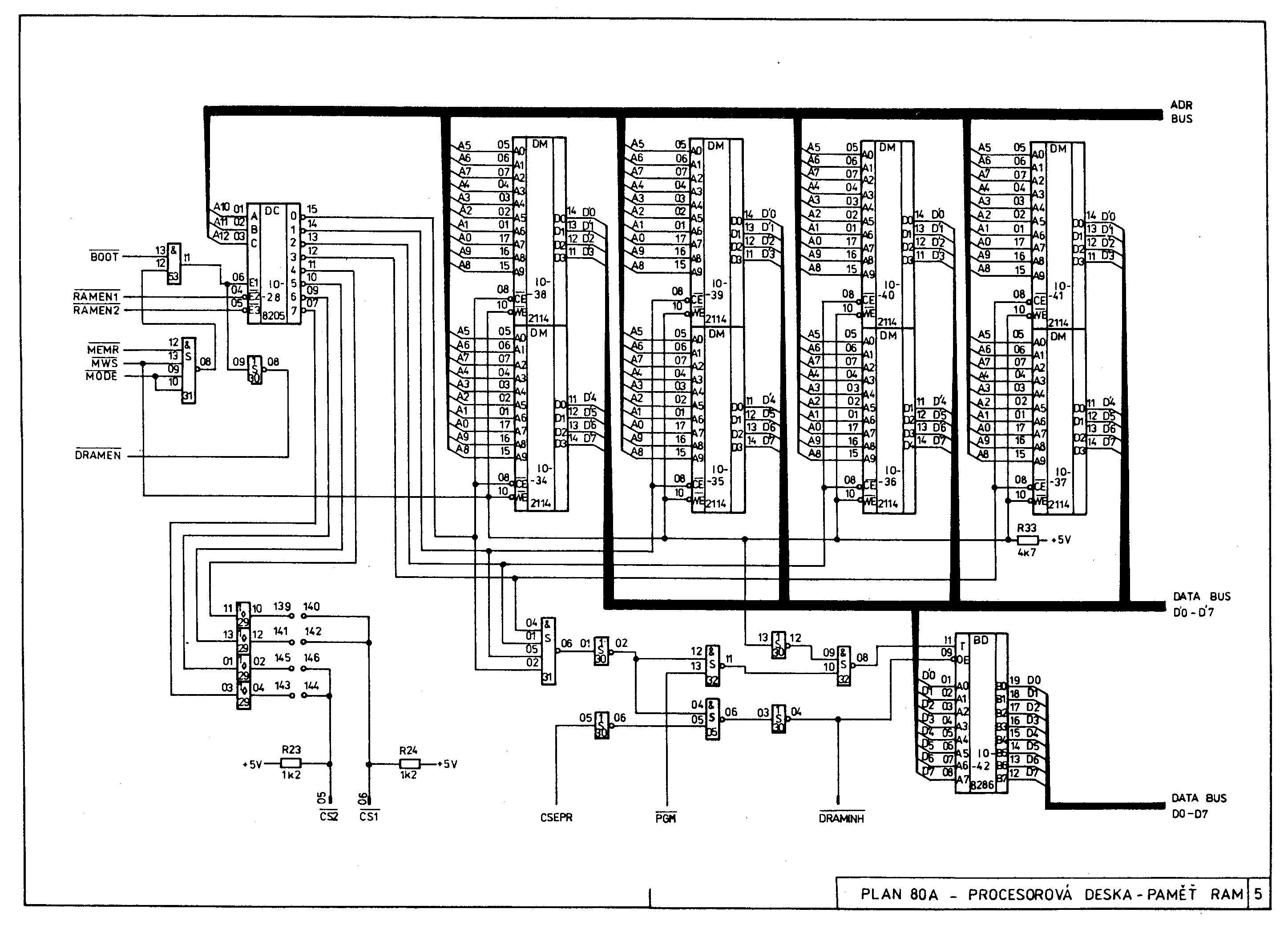

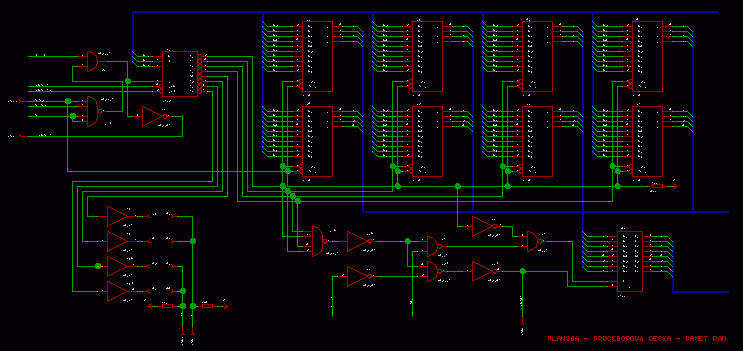

S-5. SCHEMA PAMETI RAM

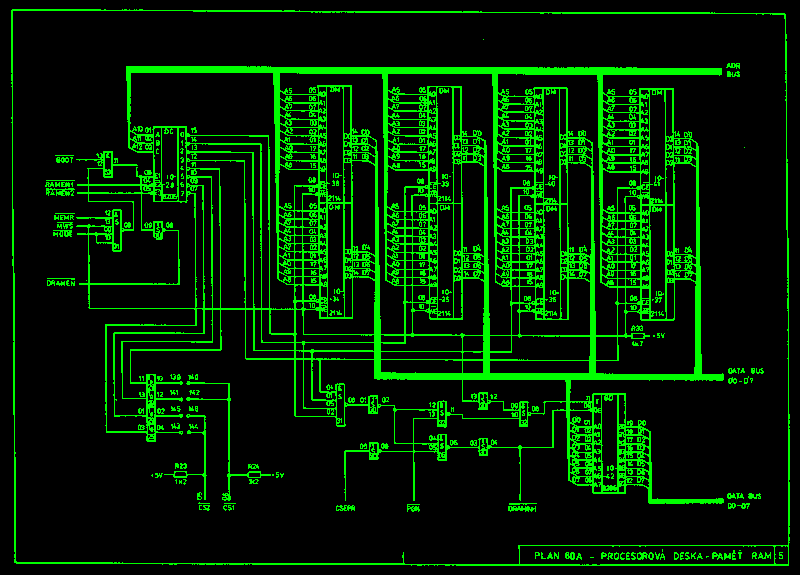

SCHEMA PAMETI RAM


SCHEMA PAMETI RAM a černobílá verze ZDE.

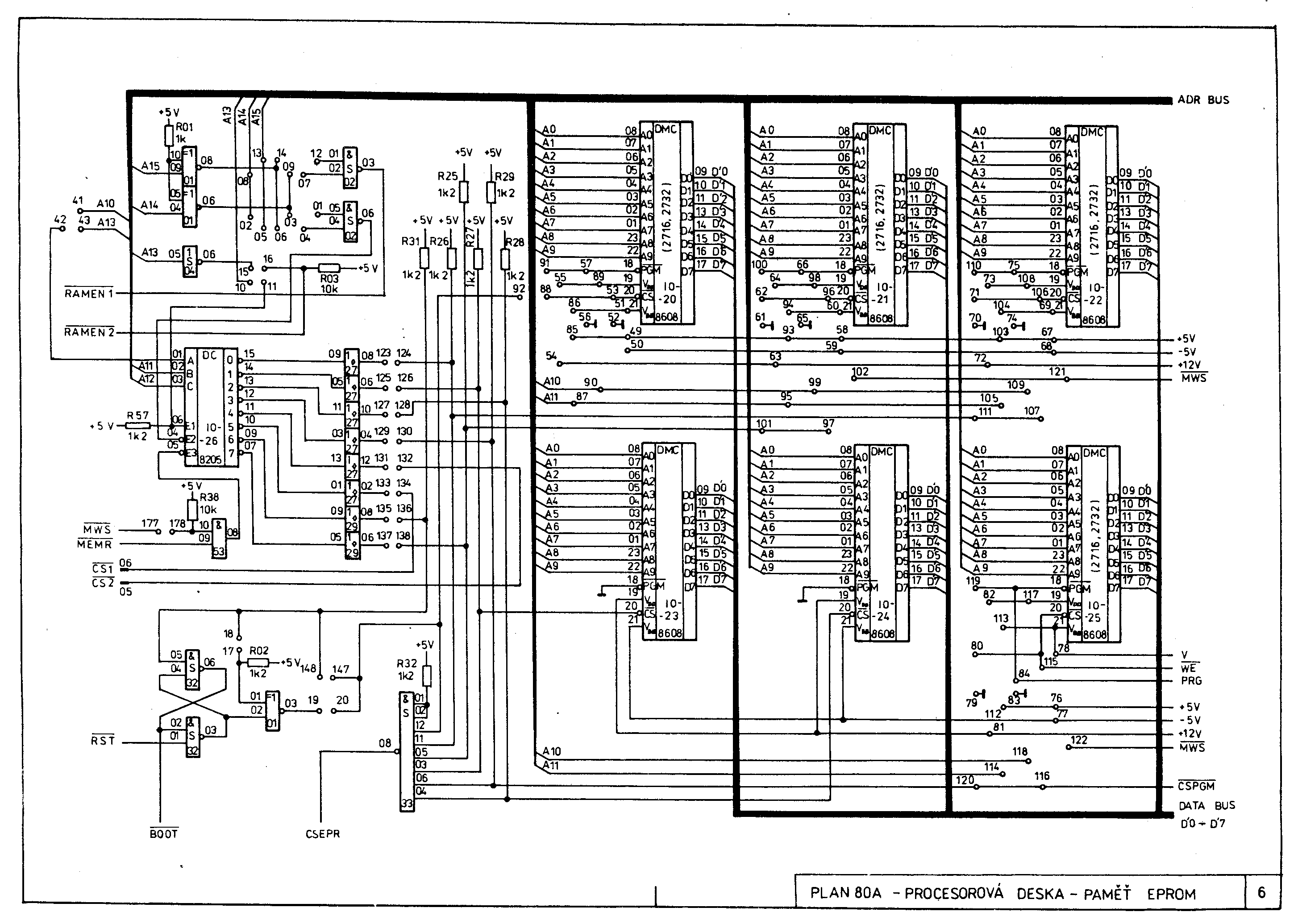

S-6. SCHEMA PAMETI EPROM

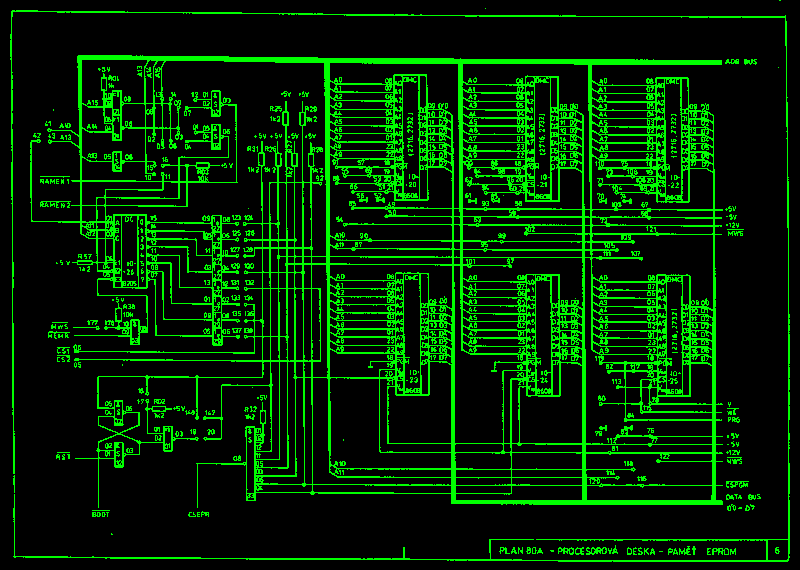

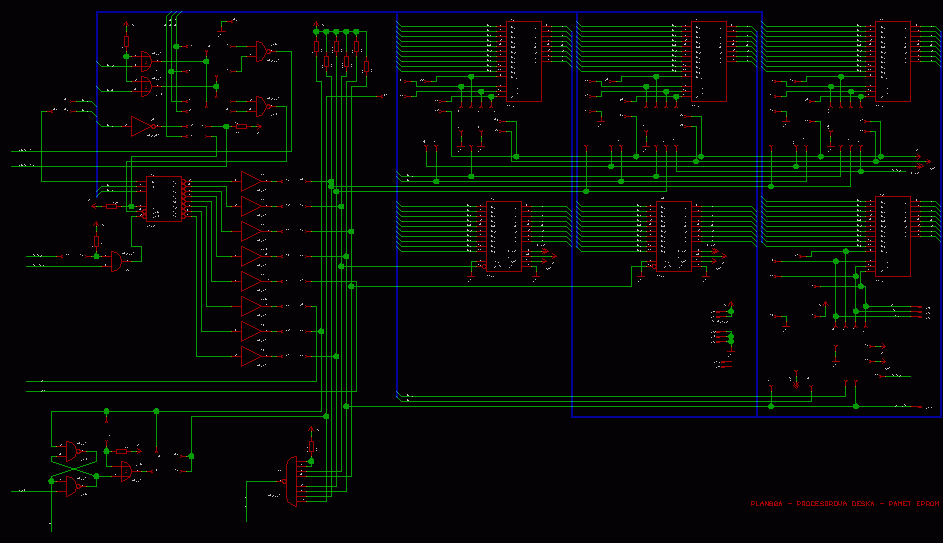

SCHEMA PAMETI EPROM


SCHEMA PAMETI EPROM a černobílá verze ZDE.

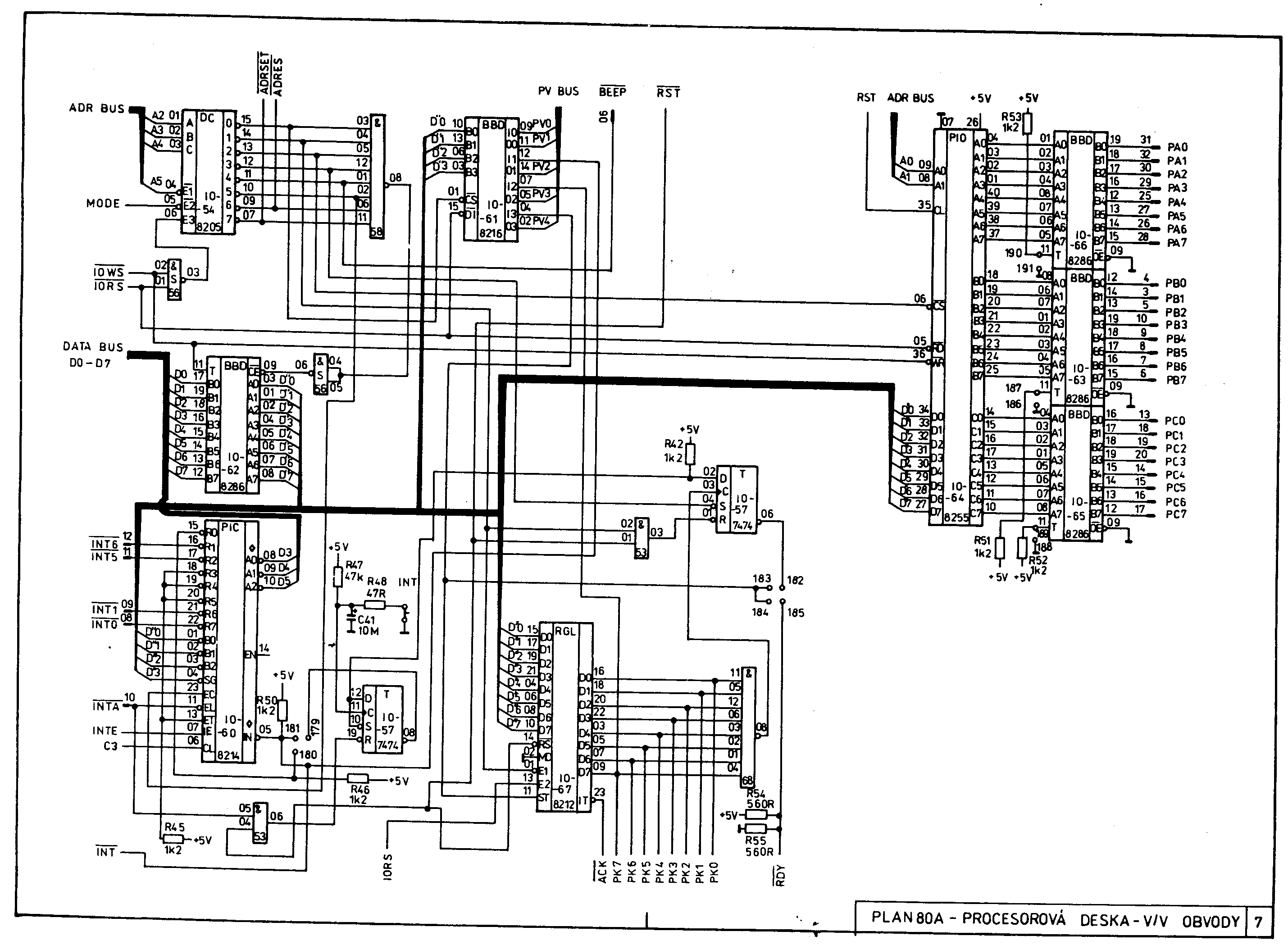

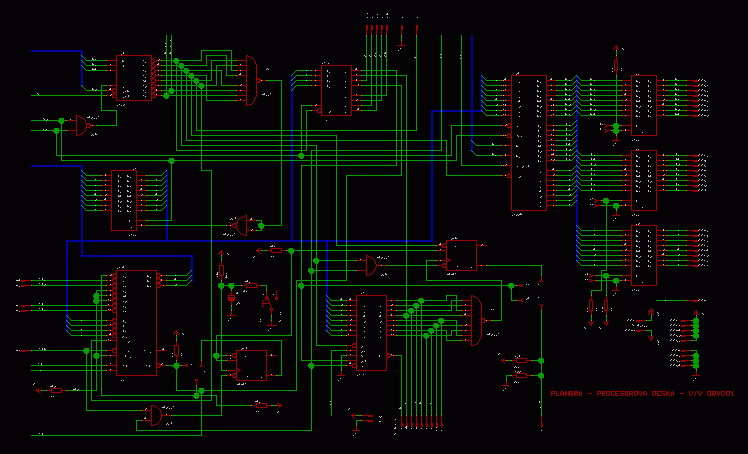

S-7. SCHEMA VSTUPNE/VYSTUPNICH OBVODU

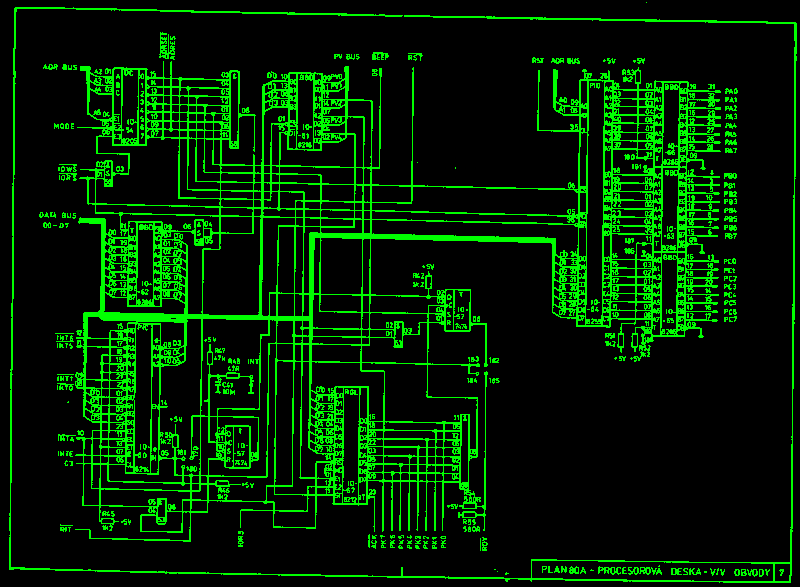

SCHEMA VSTUPNE/VYSTUPNICH OBVODU


SCHEMA VSTUPNE/VYSTUPNICH OBVODU a černobílá verze ZDE.

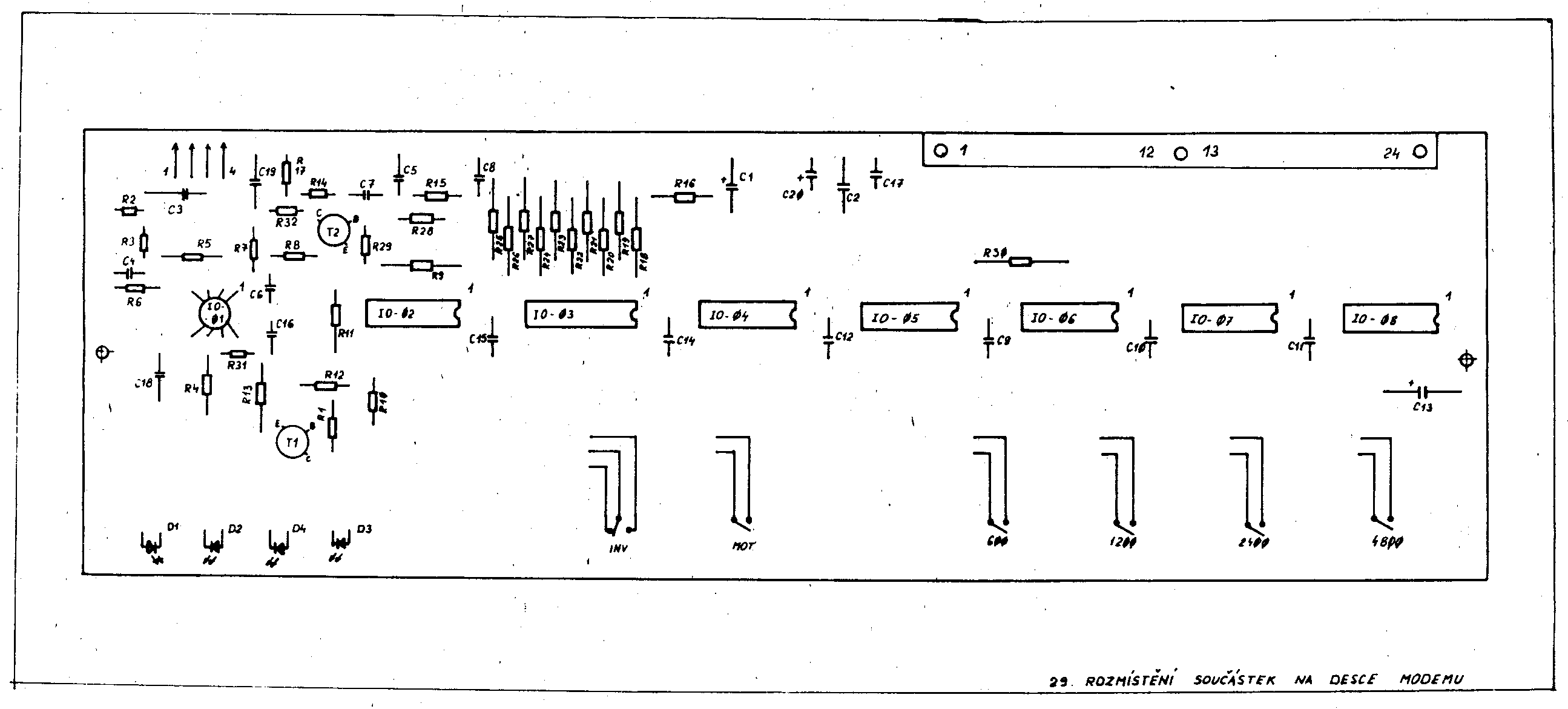

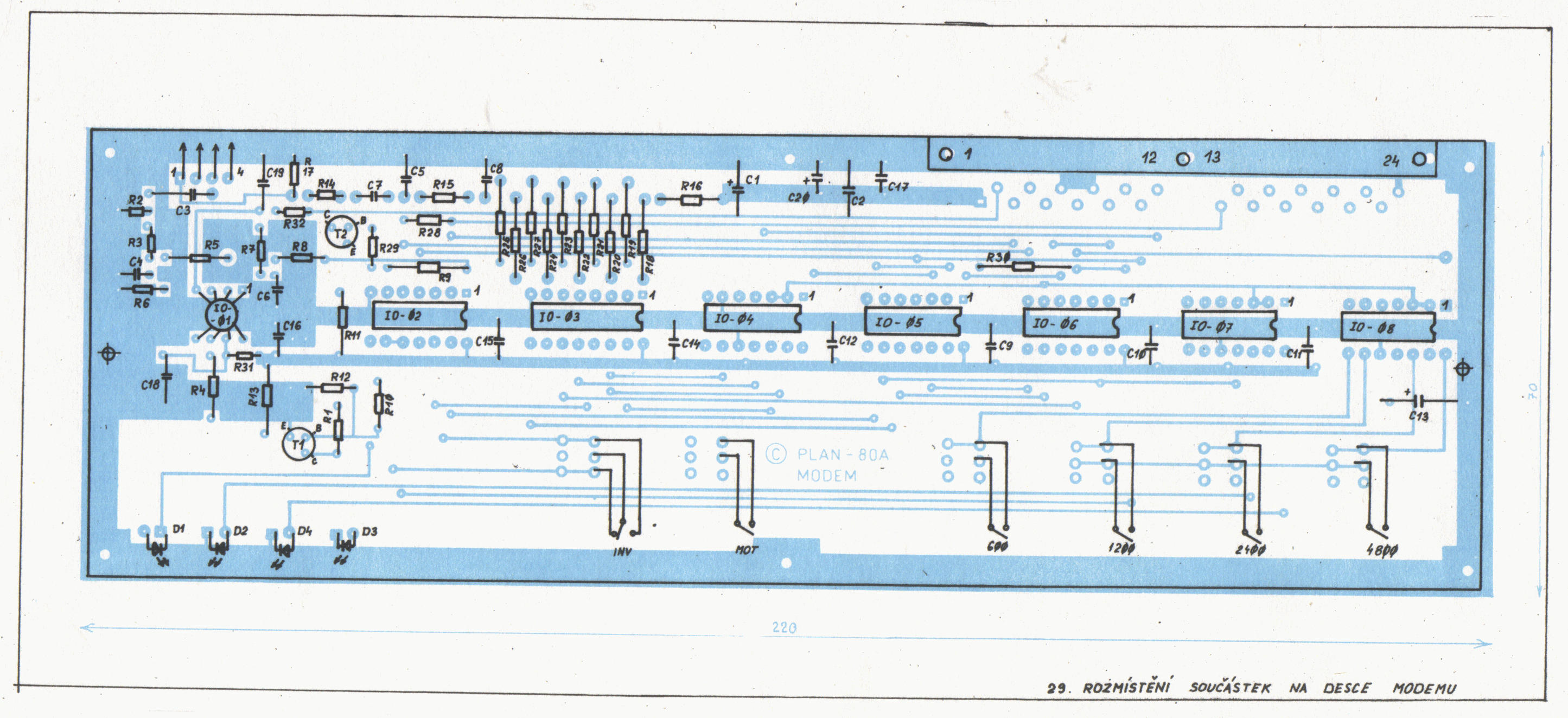

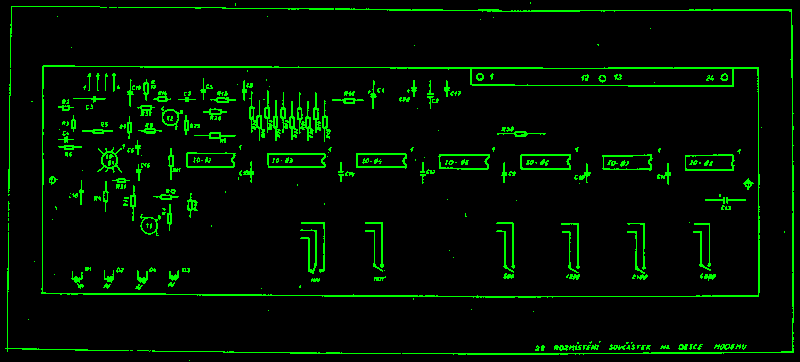

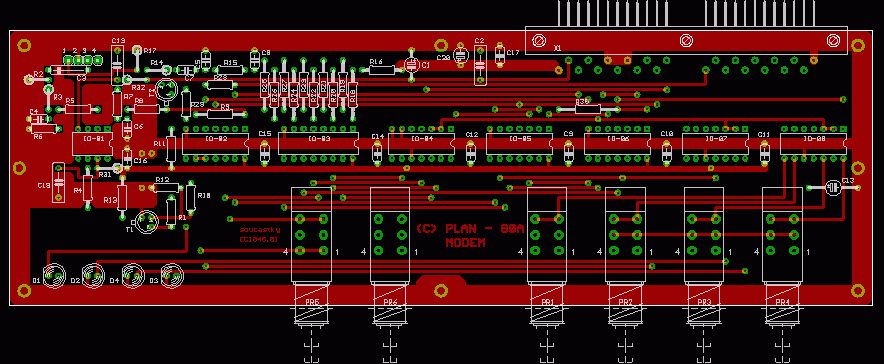

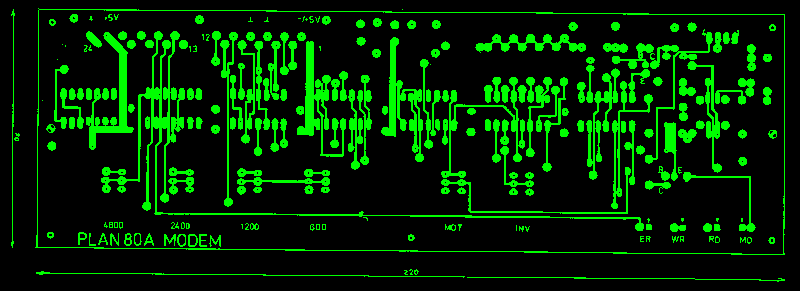

S-8. ROZMISTENI SOUCASTEK NA DESCE MODEMU MAGNETOFONU

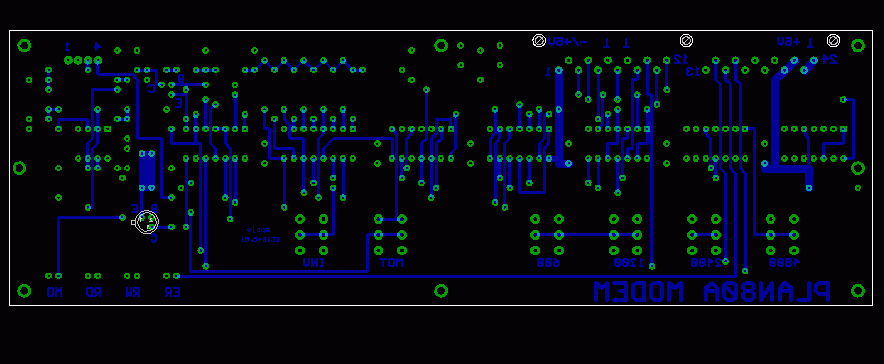

ROZMISTENI SOUCASTEK NA DESCE MODEMU MAGNETOFONU


ROZMISTENI SOUCASTEK NA DESCE MODEMU MAGNETOFONU


ROZMISTENI SOUCASTEK NA DESCE MODEMU MAGNETOFONU

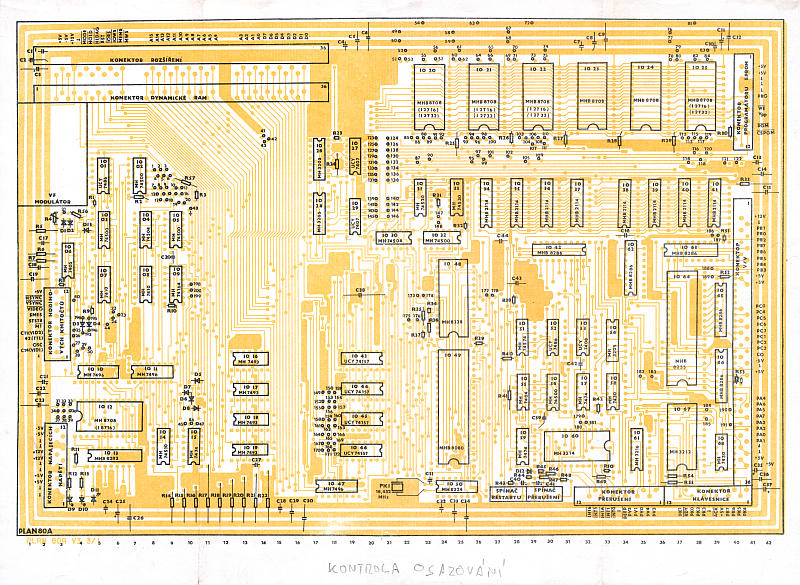

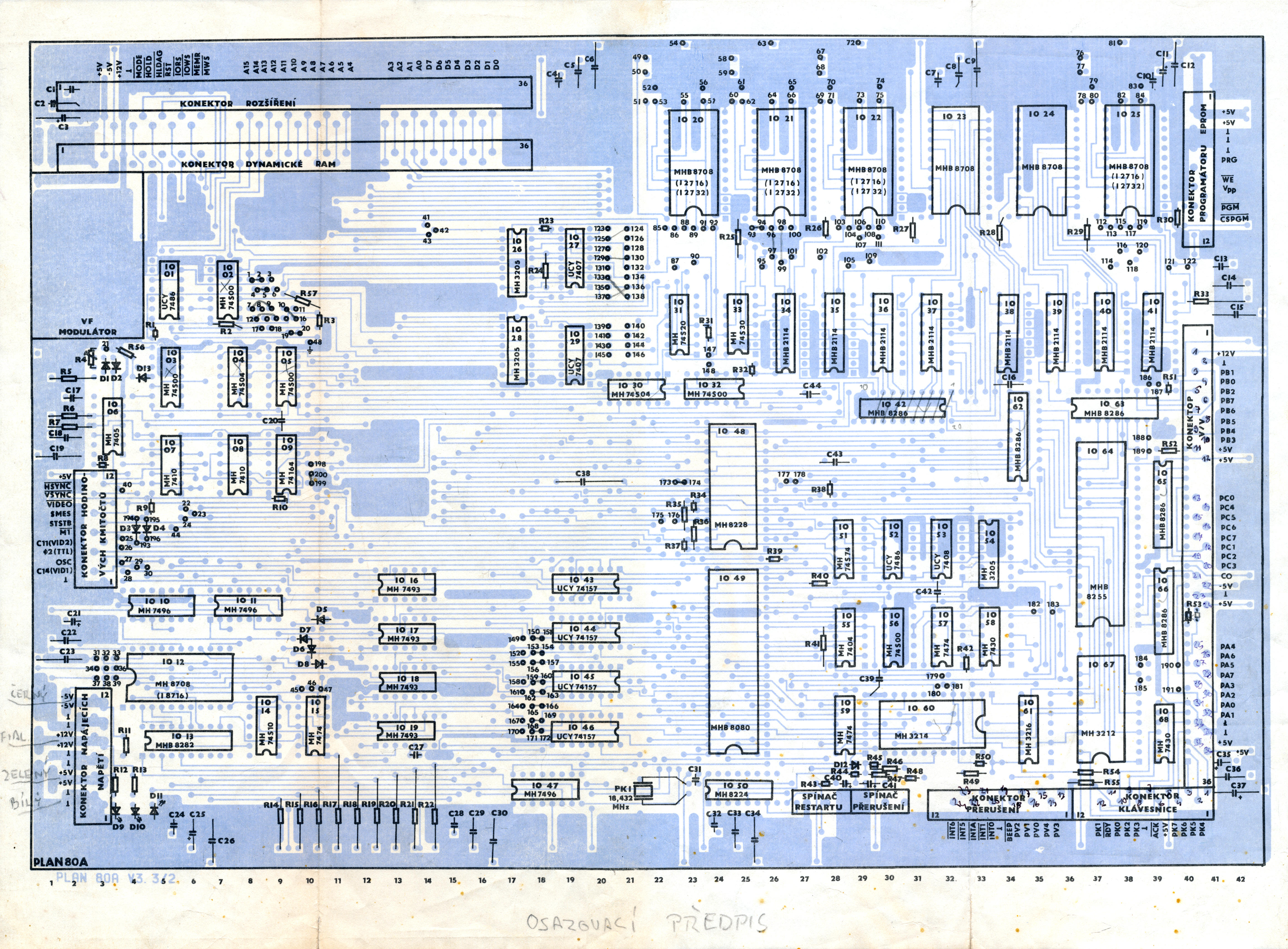

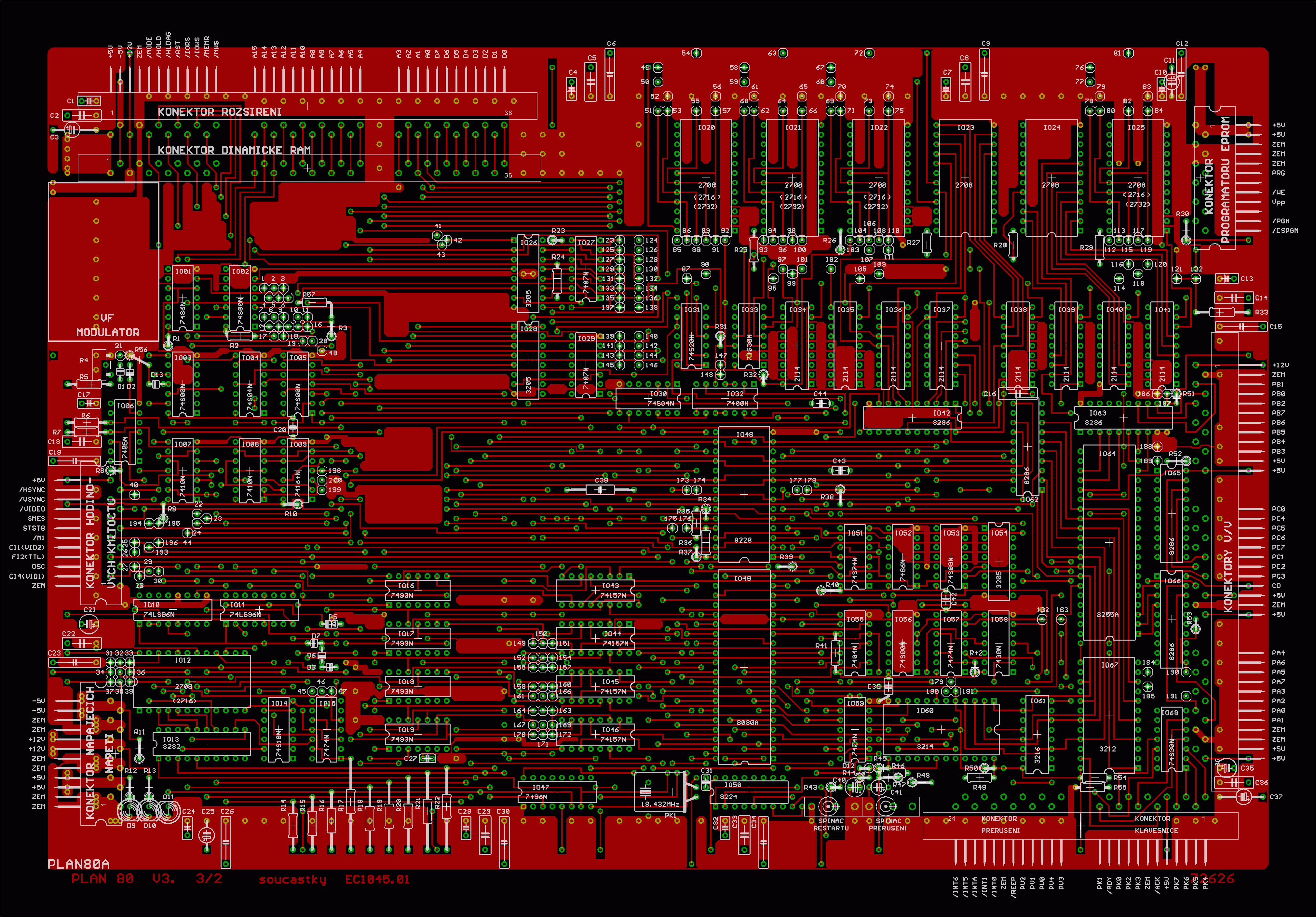

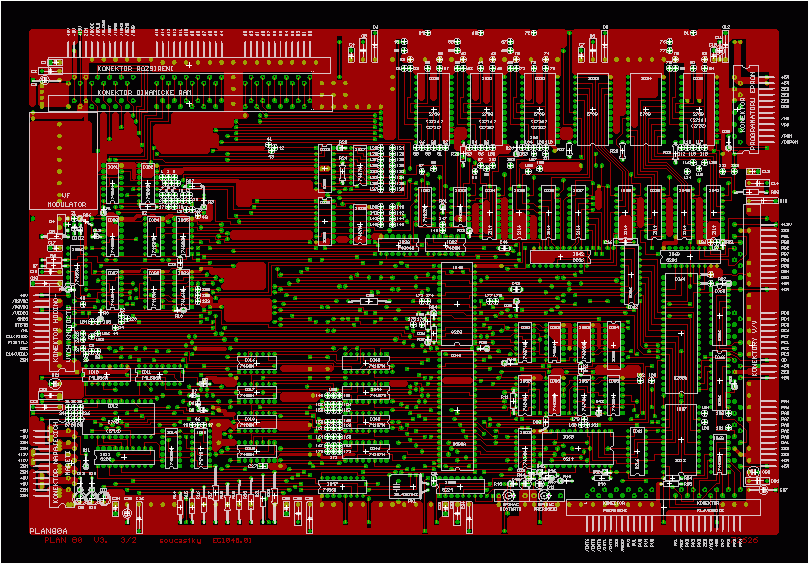

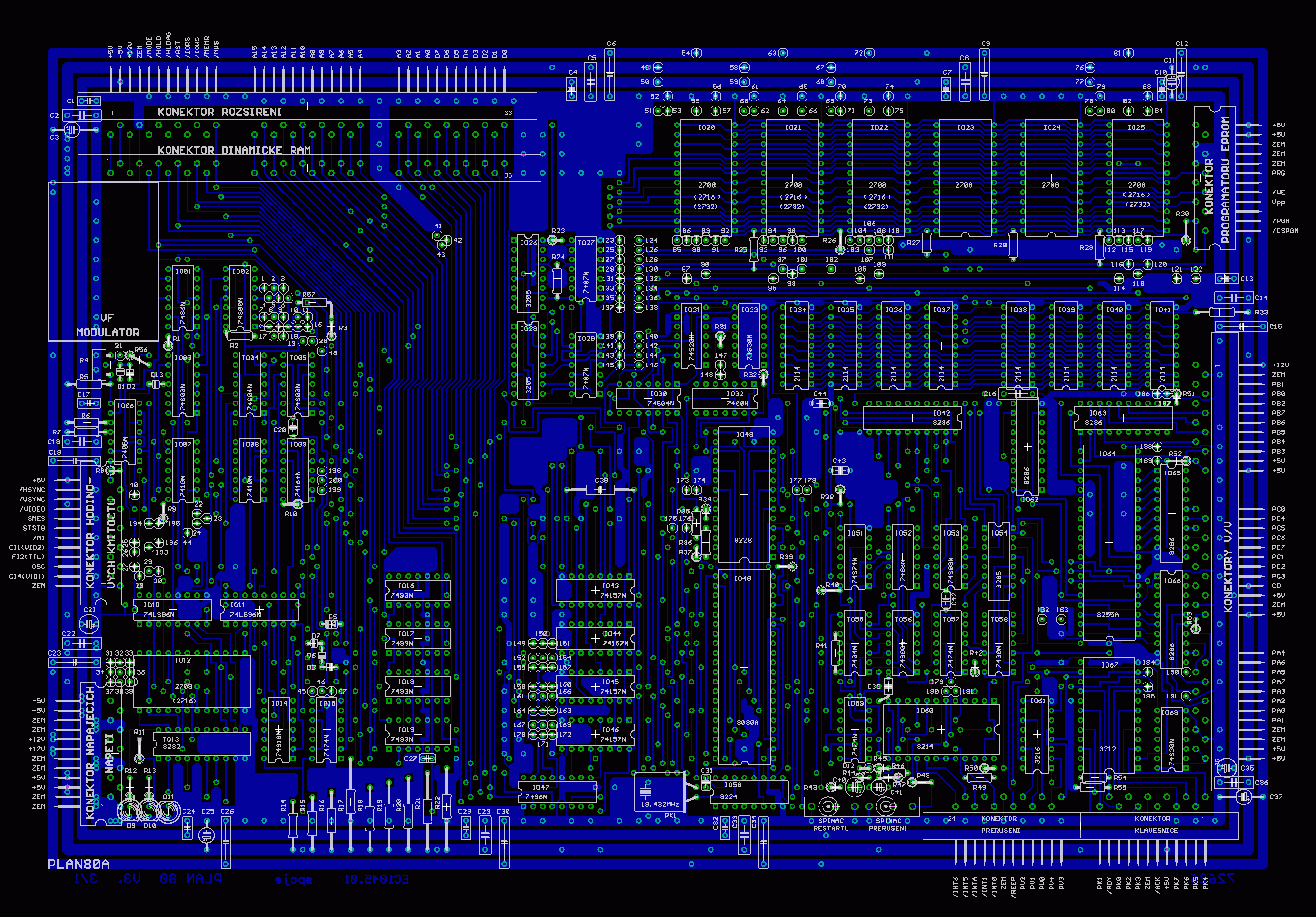

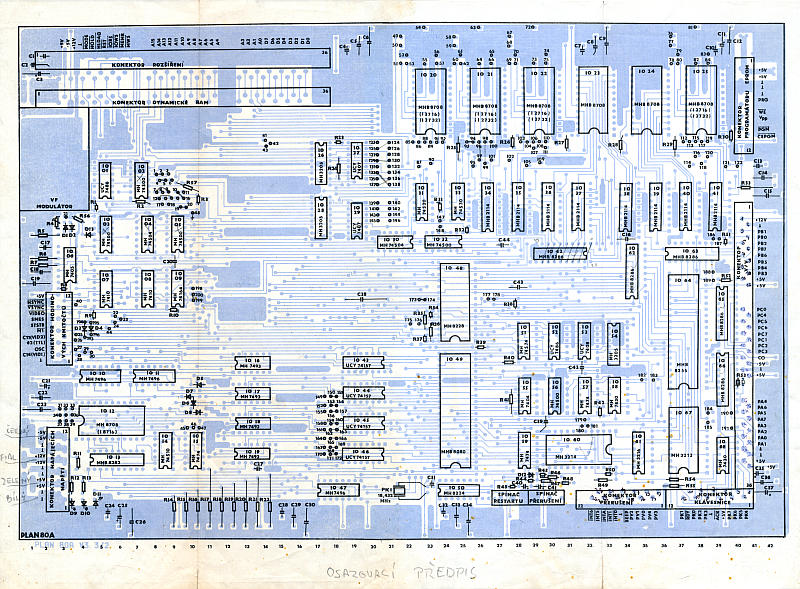

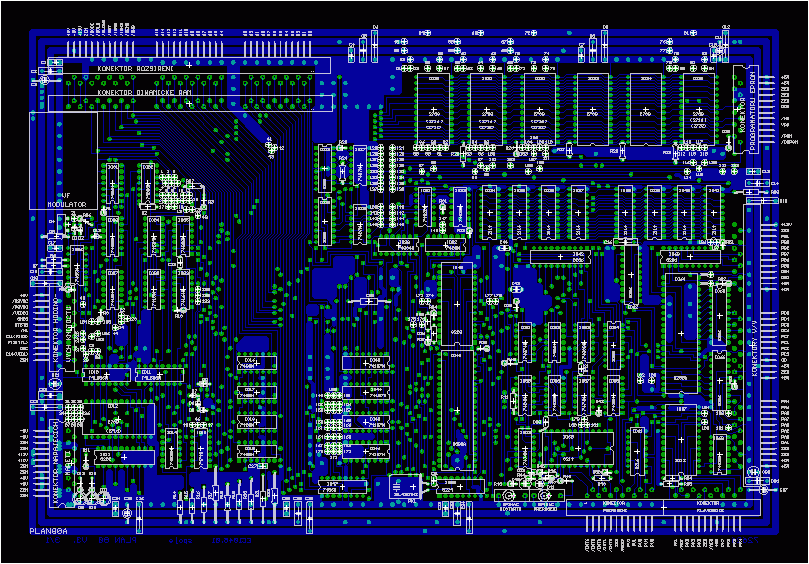

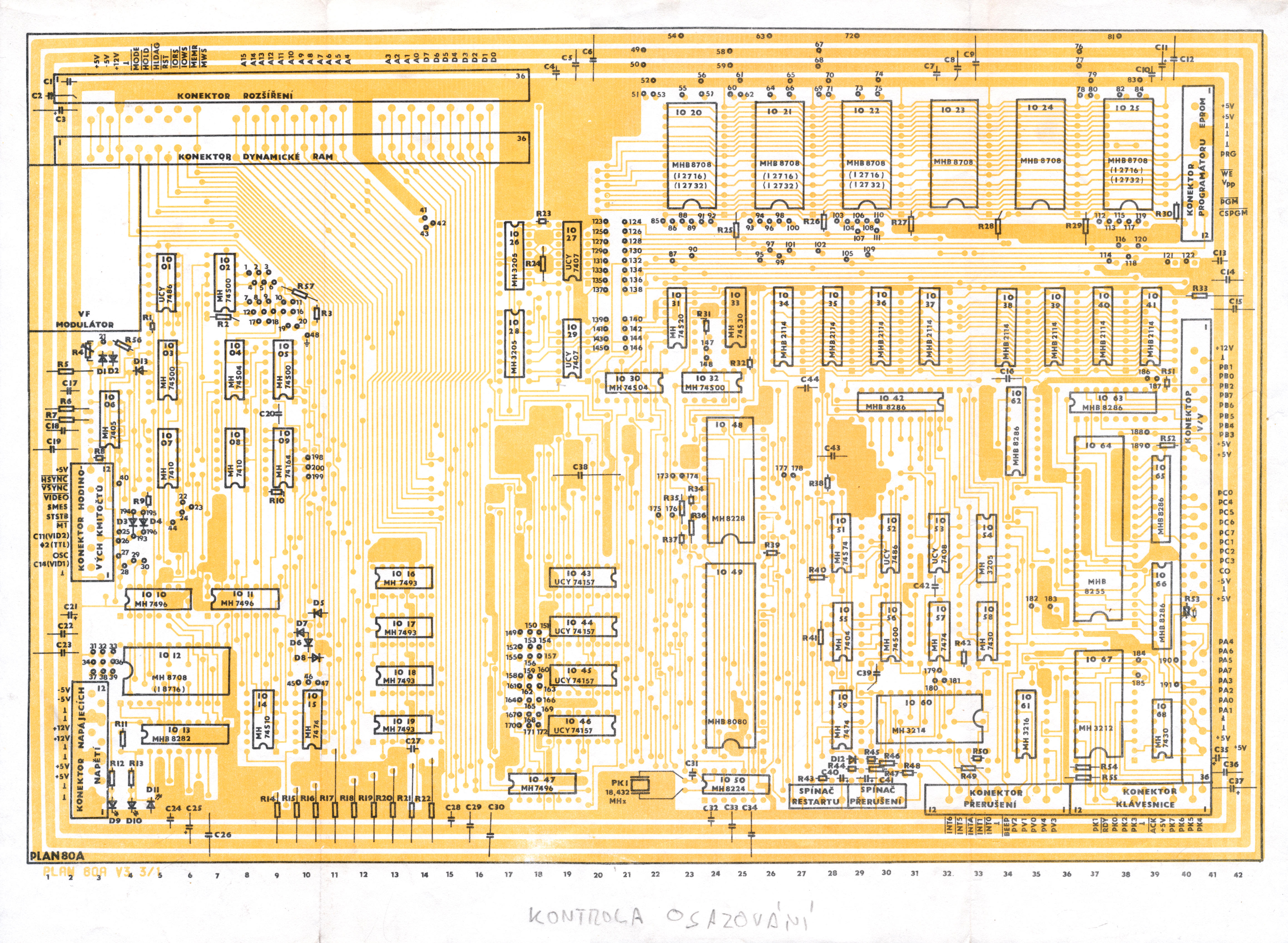

S-9. ROZMISTENI SOUCASTEK PROCESOROVE DESKY




ROZMISTENI SOUCASTEK PROCESOROVE DESKY


ROZMISTENI SOUCASTEK PROCESOROVE DESKY


ROZMISTENI SOUCASTEK PROCESOROVE DESKY


ROZMISTENI SOUCASTEK PROCESOROVE DESKY

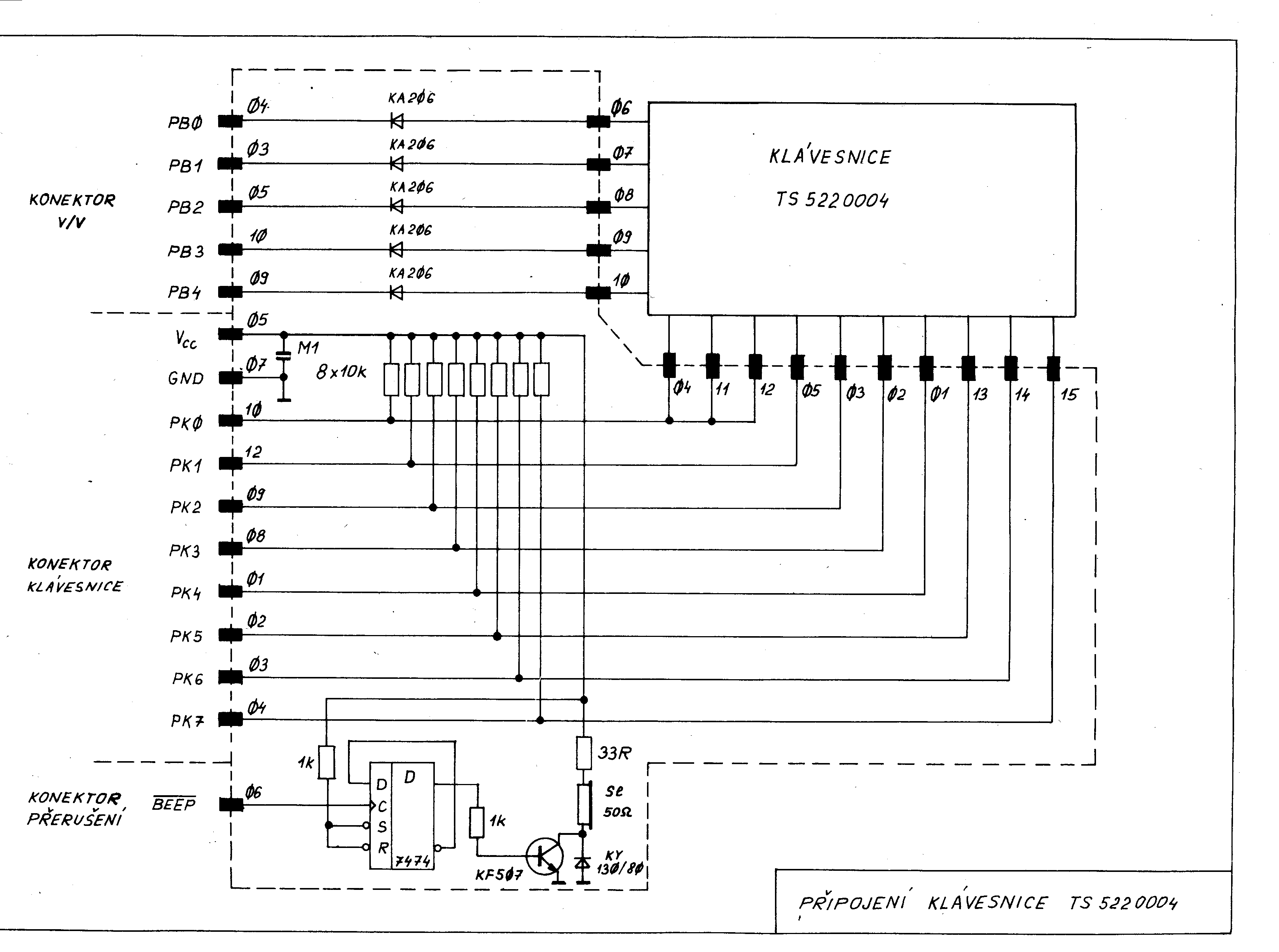

S-10. OBVODY PRIPOJENI MATICOVE KLAVESNICE TS5220004

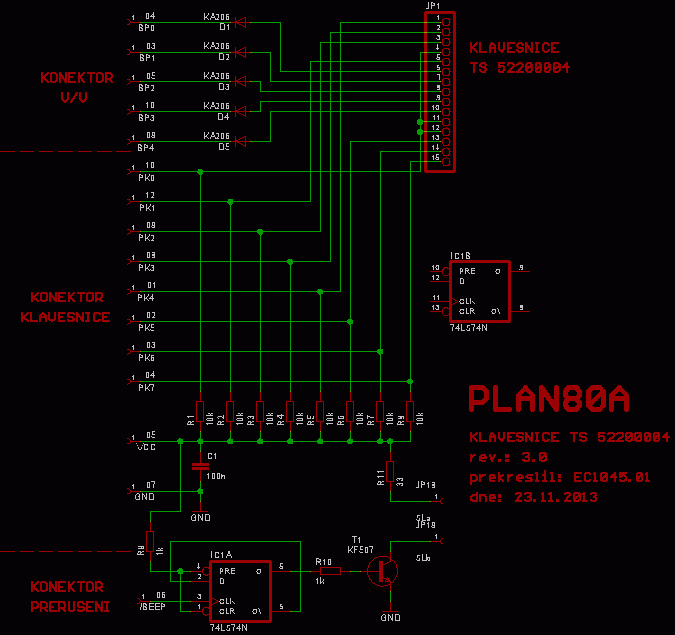

OBVODY PRIPOJENI MATICOVE KLAVESNICE TS5220004

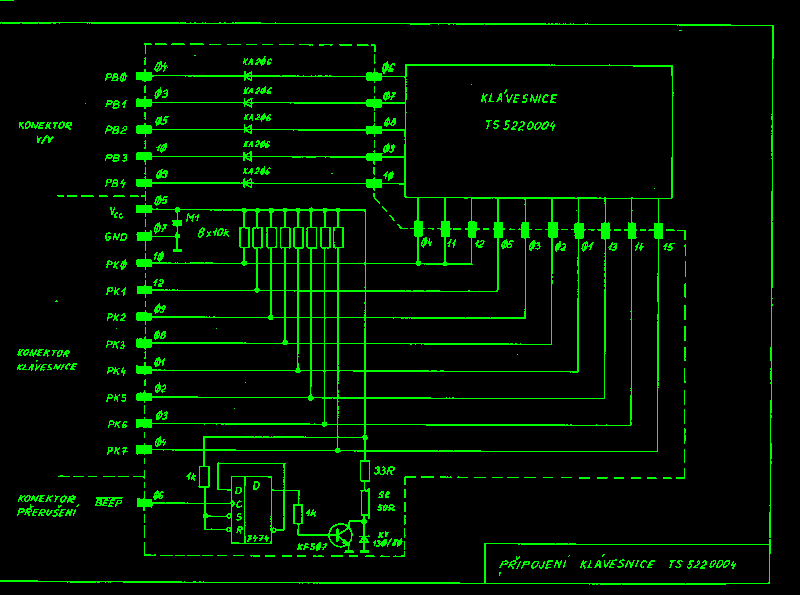

OBVODY PRIPOJENI MATICOVE KLAVESNICE TS5220004 a černobílá verze ZDE.

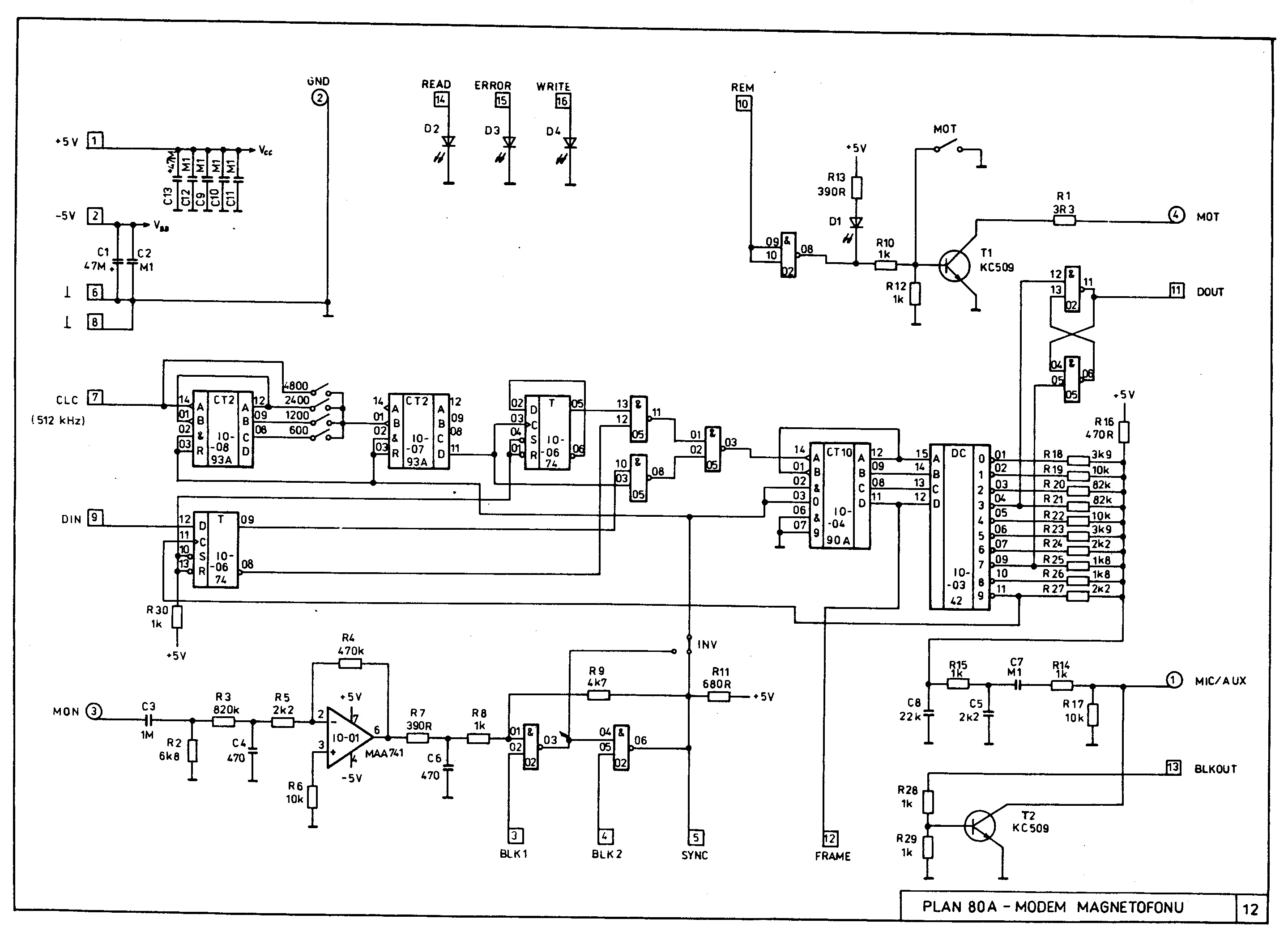

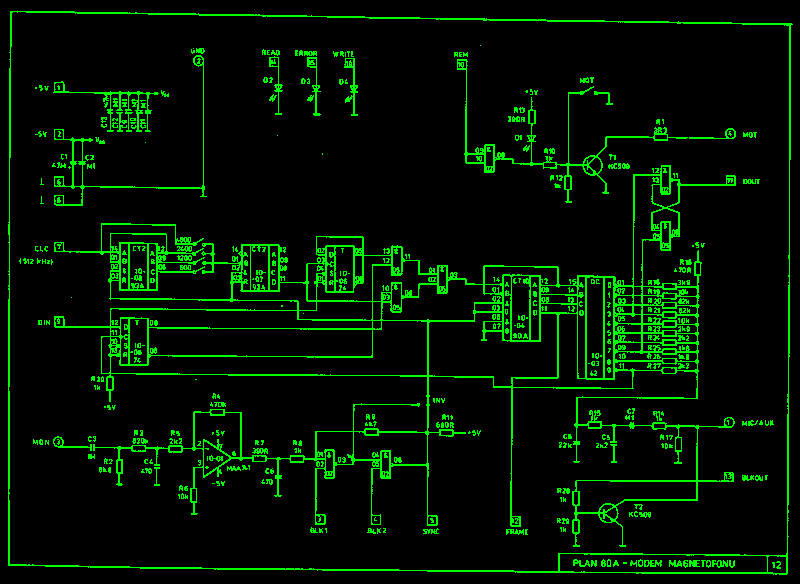

S-11. SCHEMA ZAPOJENI MODEMU MAGNETOFONU




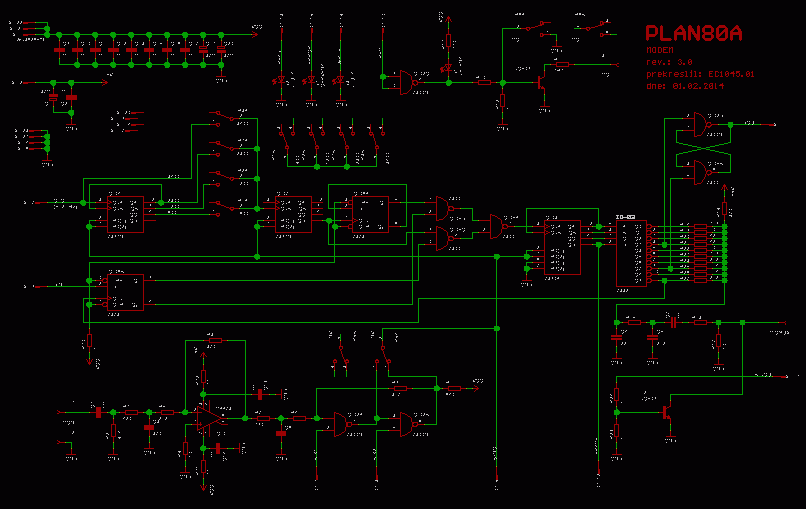

SCHEMA ZAPOJENI MODEMU MAGNETOFONU


SCHEMA ZAPOJENI MODEMU MAGNETOFONU a černobílá verze ZDE.

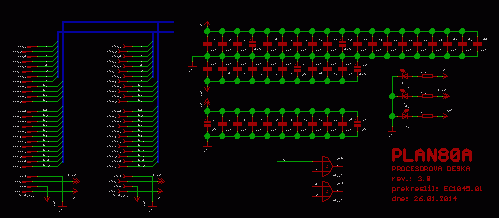

SCHEMA ZAPOJENI KONEKTORU A KONDENZATORU PROCESOROVE DESKY




SCHEMA ZAPOJENI KONEKTORU A KONDENZATORU PROCESOROVE DESKY a černobílá verze ZDE.

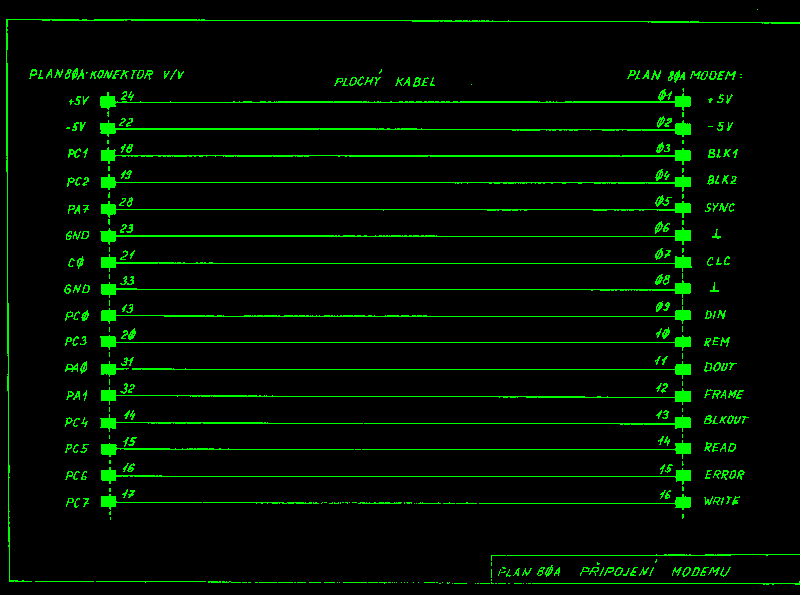

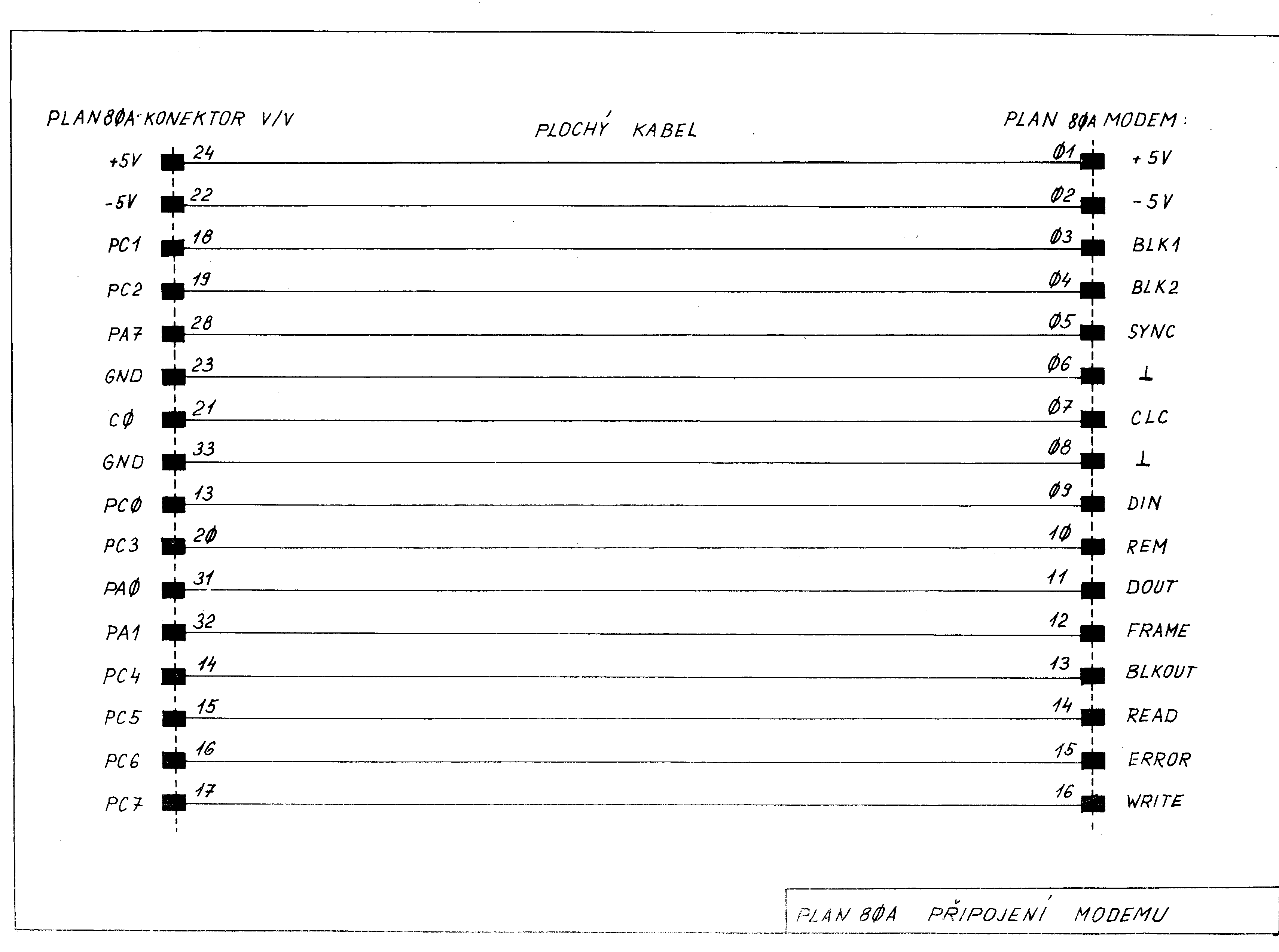

PŘIPOJENÍ MODEMU




PŘIPOJENÍ MODEMU

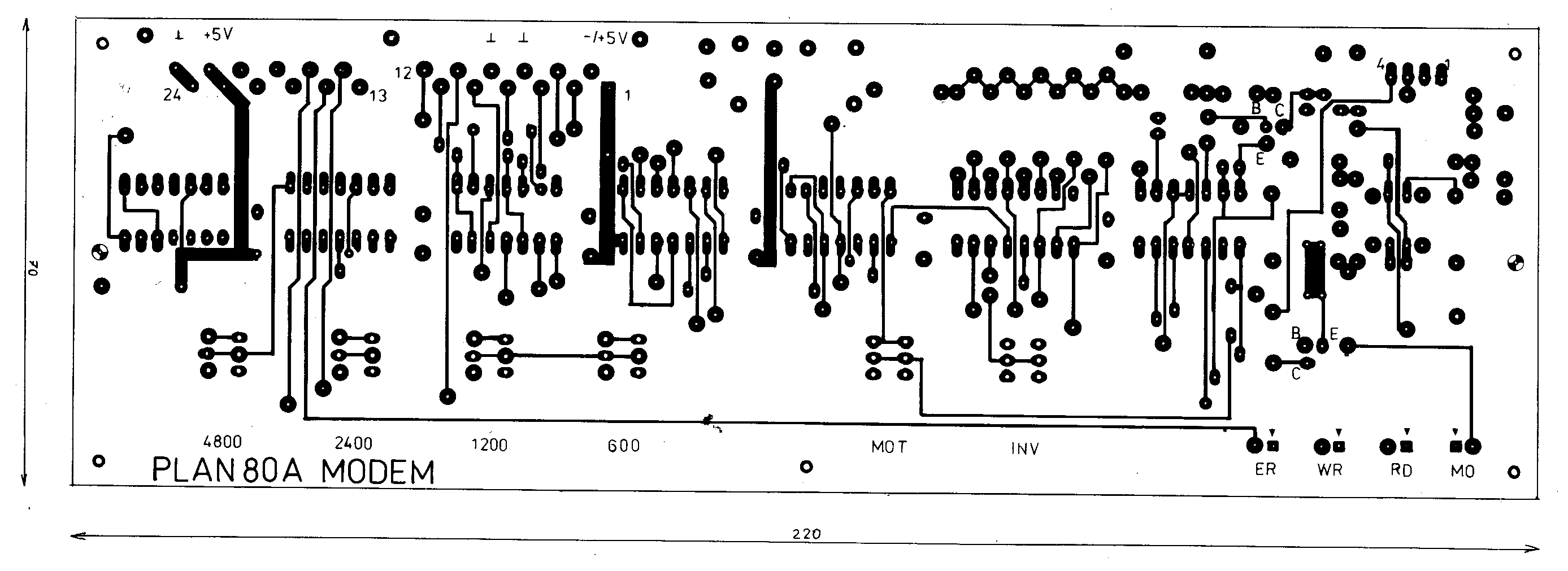

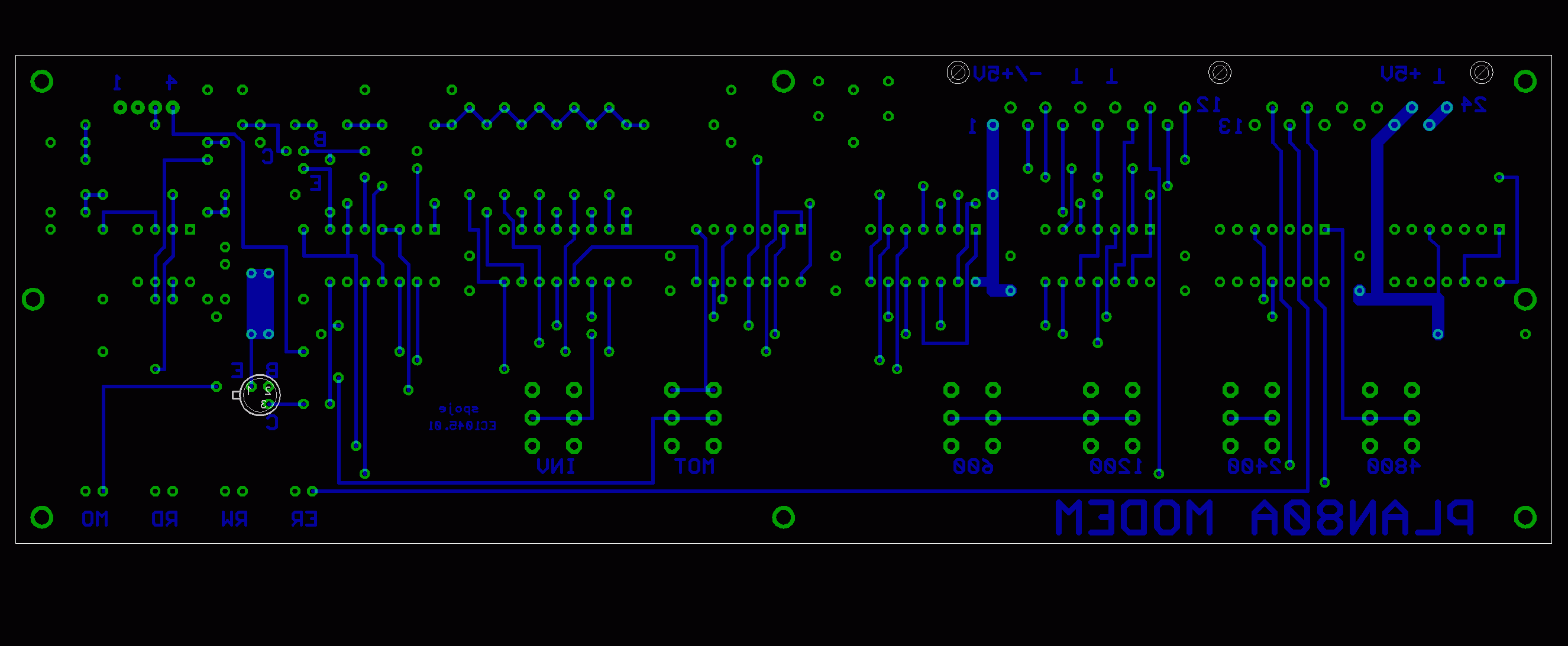

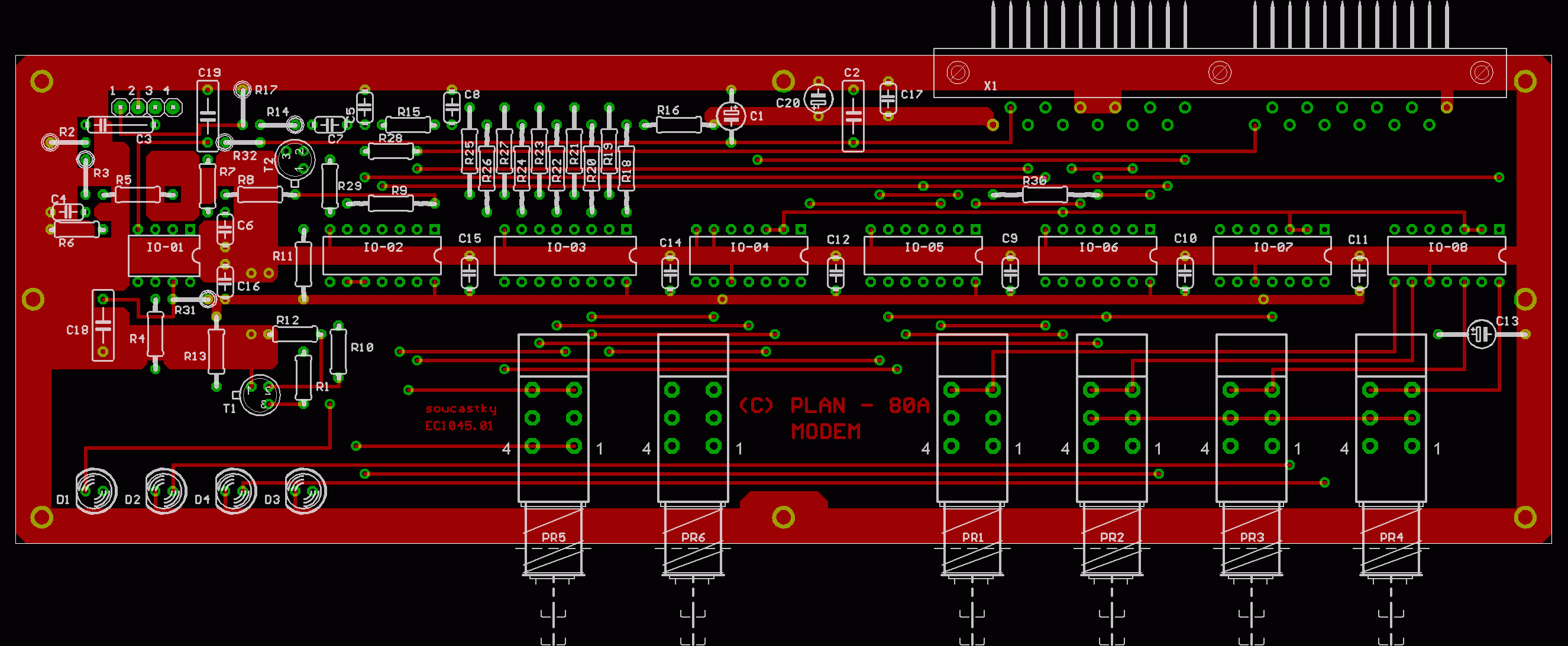

DPS MODEMU




DPS MODEMU


DPS MODEMU


S-1.      BLOKOVE SCHEMA SYSTEMU
S-2.      CASOVE PRUBEHY RIDICICH SIGNALU
S-3.      SCHEMA CENTRALNI JEDNOTKY
S-4.      SCHEMA ZOBRAZOVACICH OBVODU
S-5.      SCHEMA PAMETI RAM
S-6.      SCHEMA PAMETI EPROM
S-7.      SCHEMA VSTUPNE/VYSTUPNICH OBVODU
S-8.      ROZMISTENI SOUCASTEK NA DESCE MODEMU MAGNETOFONU
S-9.      ROZMISTENI SOUCASTEK PROCESOROVE DESKY
S-10.     OBVODY PRIPOJENI MATICOVE KLAVESNICE TS5220004
S-11.     SCHEMA ZAPOJENI MODEMU MAGNETOFONU
SCHEMA ZAPOJENI KONEKTORU A KONDENZATORU PROCESOROVE DESKY
PŘIPOJENÍ MODEMU
DPS MODEMU

ODPAD Z OCR

VÝPIS PROGRAMU MONITOR V.2.Q:

VÝPIS PROGRAMU MODEMU V.3.X:

VÝPIS PROGRAMU TINY BASIC V.3.Q:
