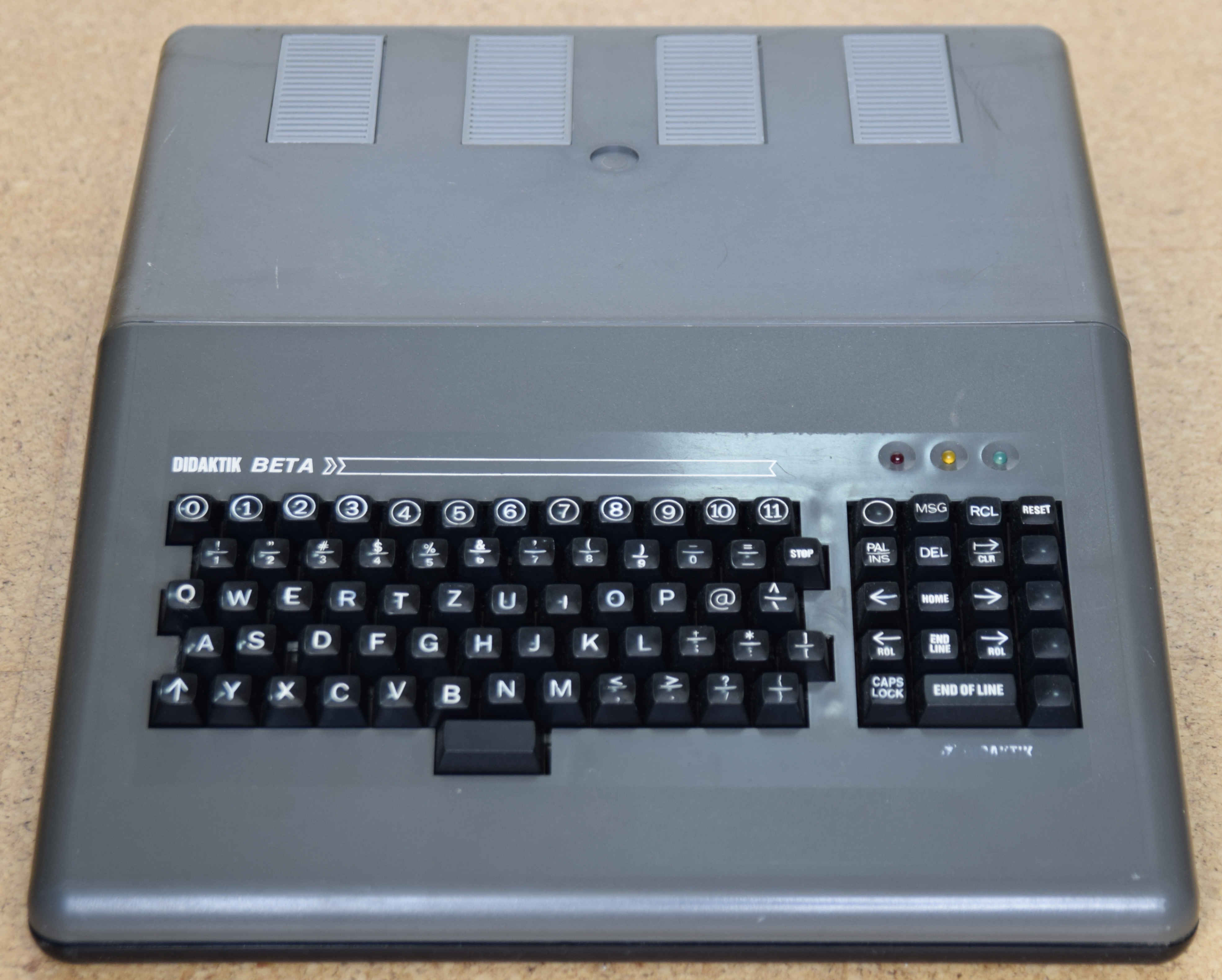

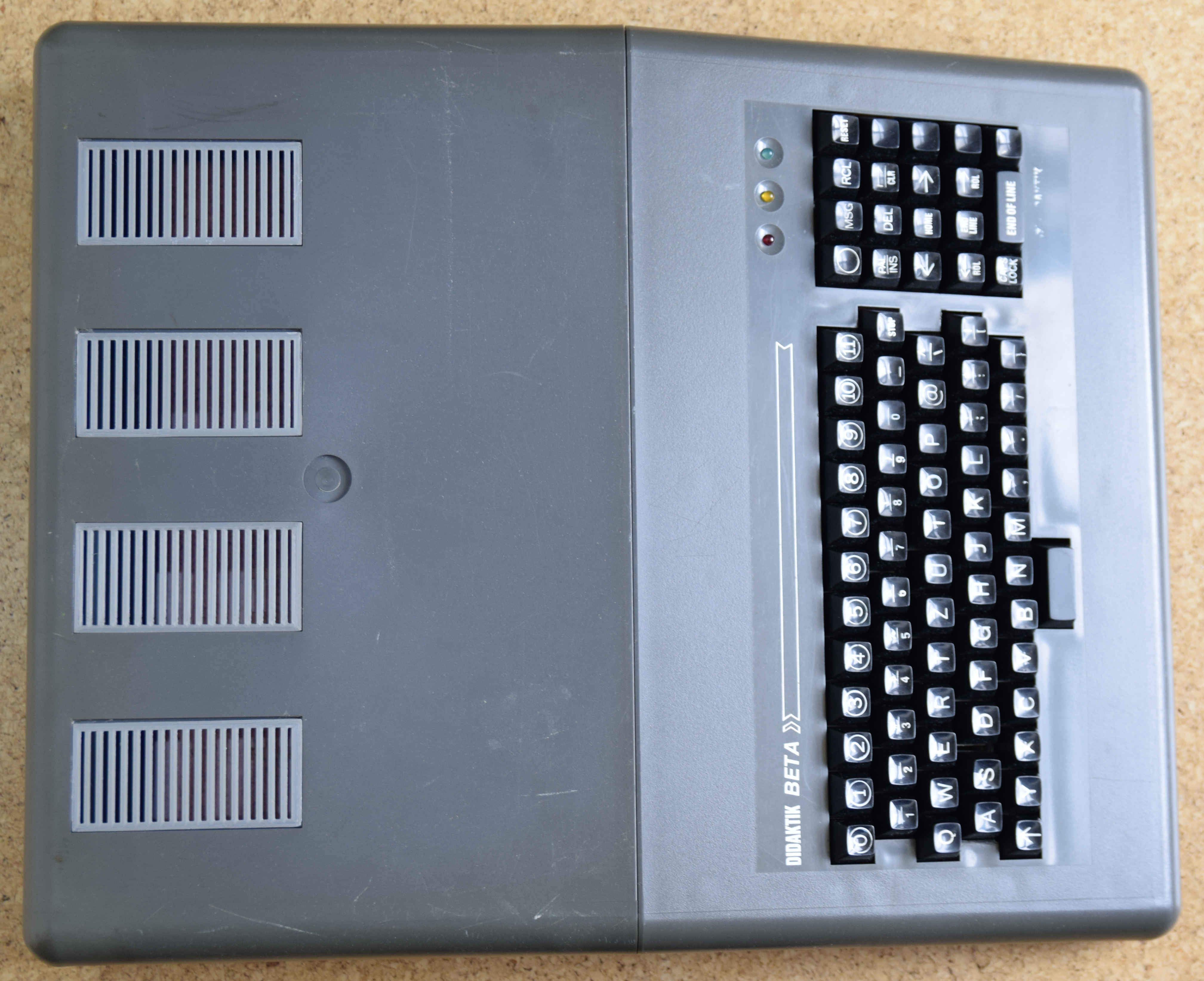

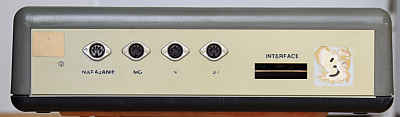

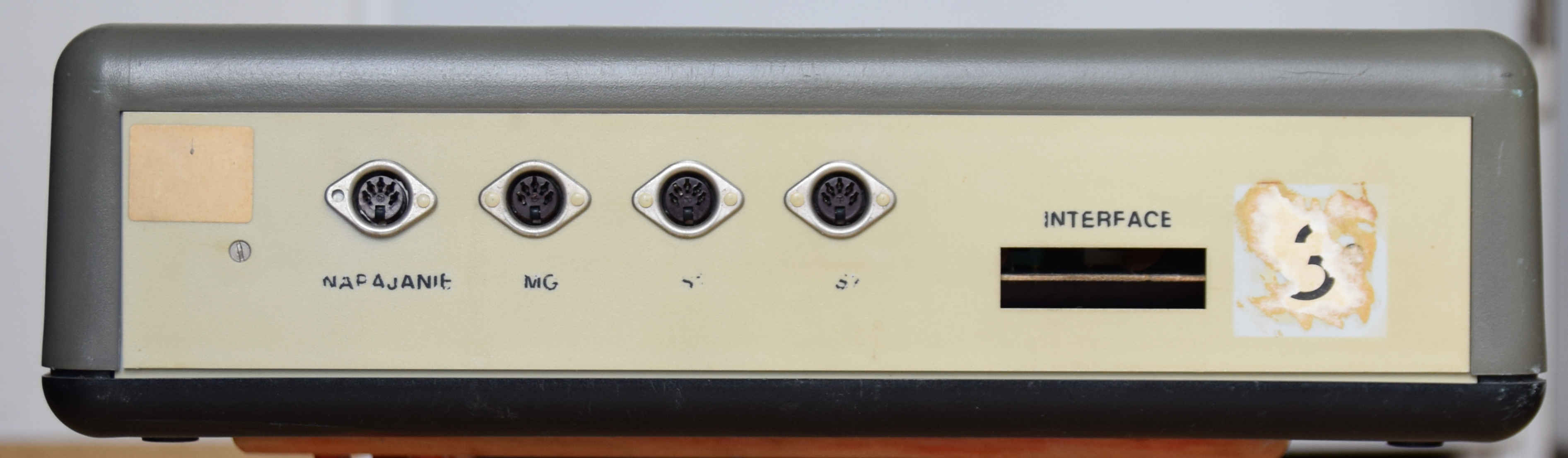

DIDAKTIK BETA

K mikropočítači nemám dokumentaci, schémata získána metodou zpětného inženýrství.

Budu se zde výhradně věnovat technickým prostředkům.

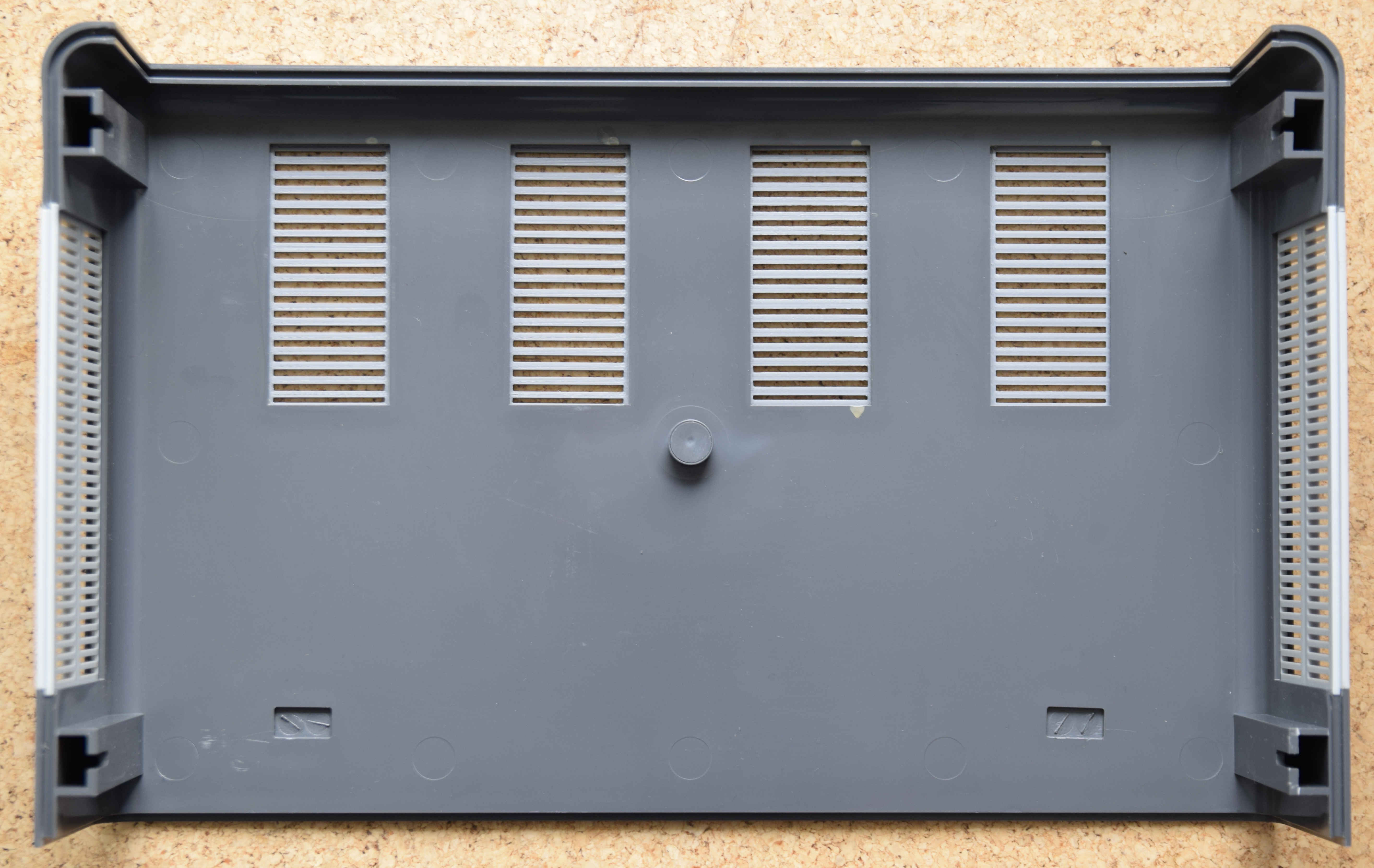

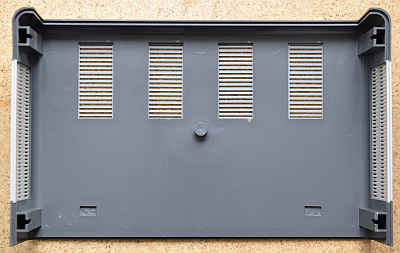

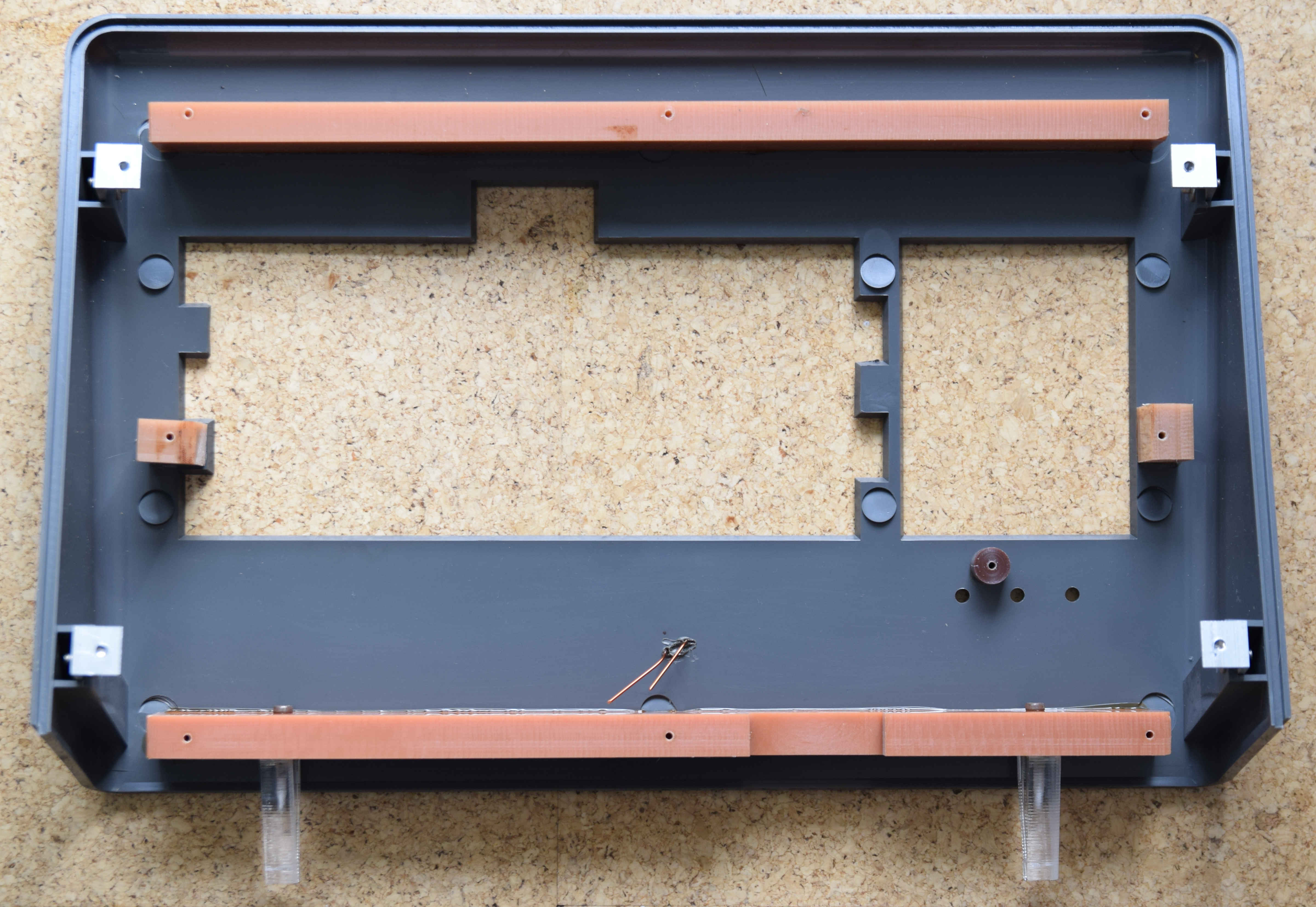

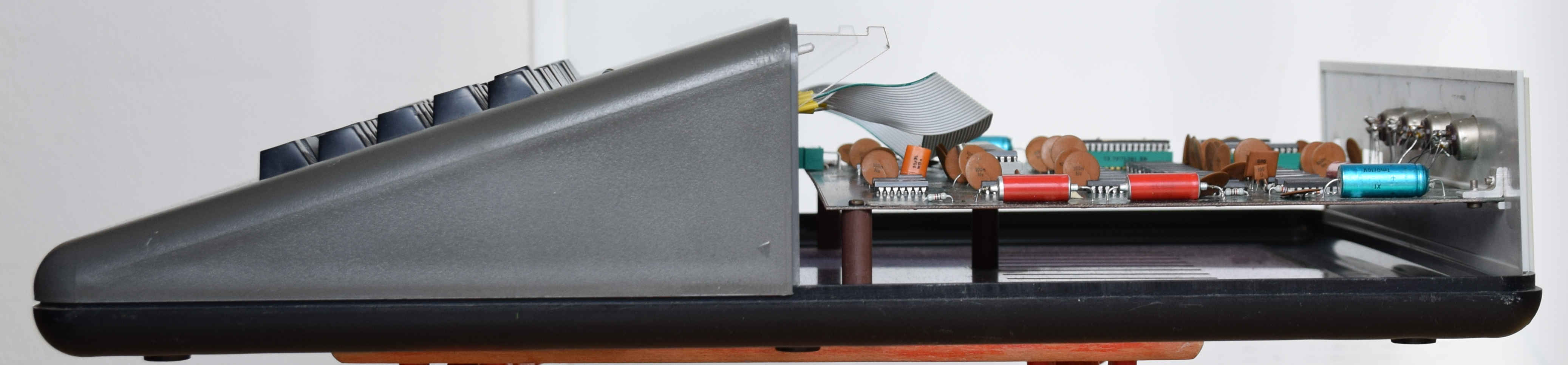

Pokud vám schéma DIDAKTIKU BETA přijde povědomé tak se nemýlíte aneb DIDAKTIK BETA je zjednodušený CONSUL 2717 tj. bez systémové sběrnice, ale s uživatelskou 8255 (GPIO). Skříň, klávesnice i ledkovišťe jsou, shodné s DIDAKTIK ALFA2.

• DPS vlastního mikropočítače
• DPS klávesnice
• DPS ledkovišťe
• Technické porno

• DPS vlastního mikropočítače

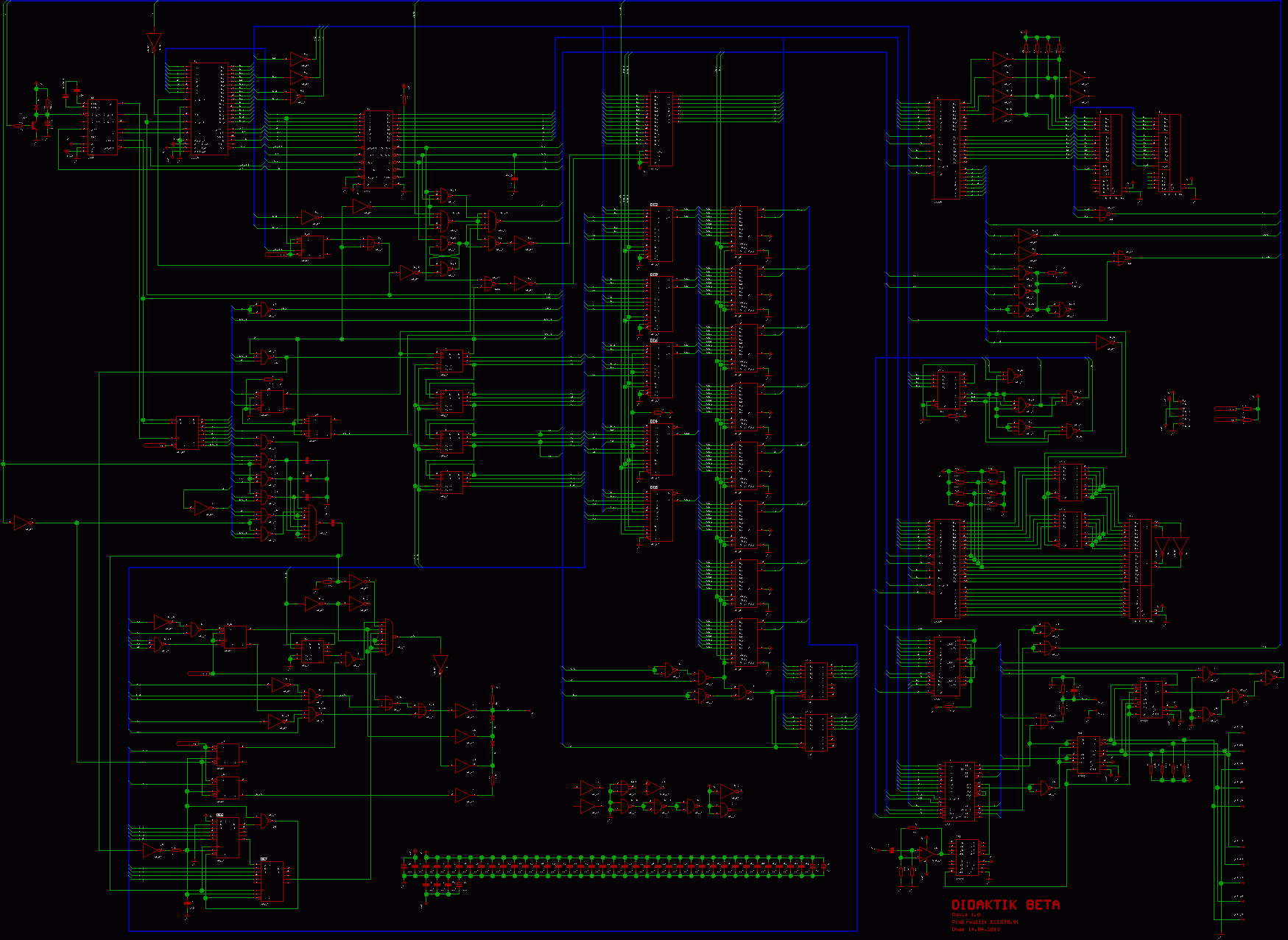

Schéma vlastního mikropočítače DB a černobílá verze ZDE.

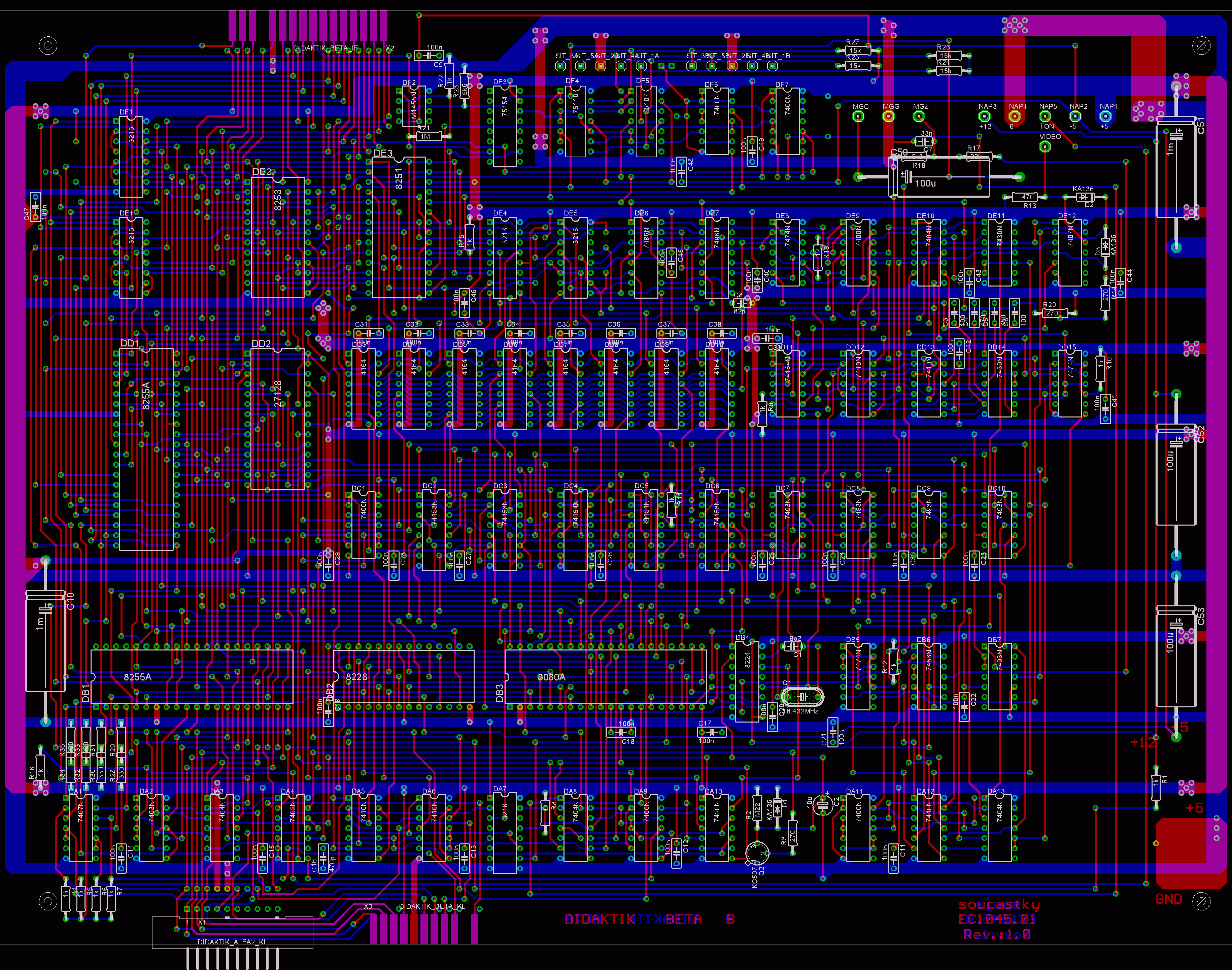

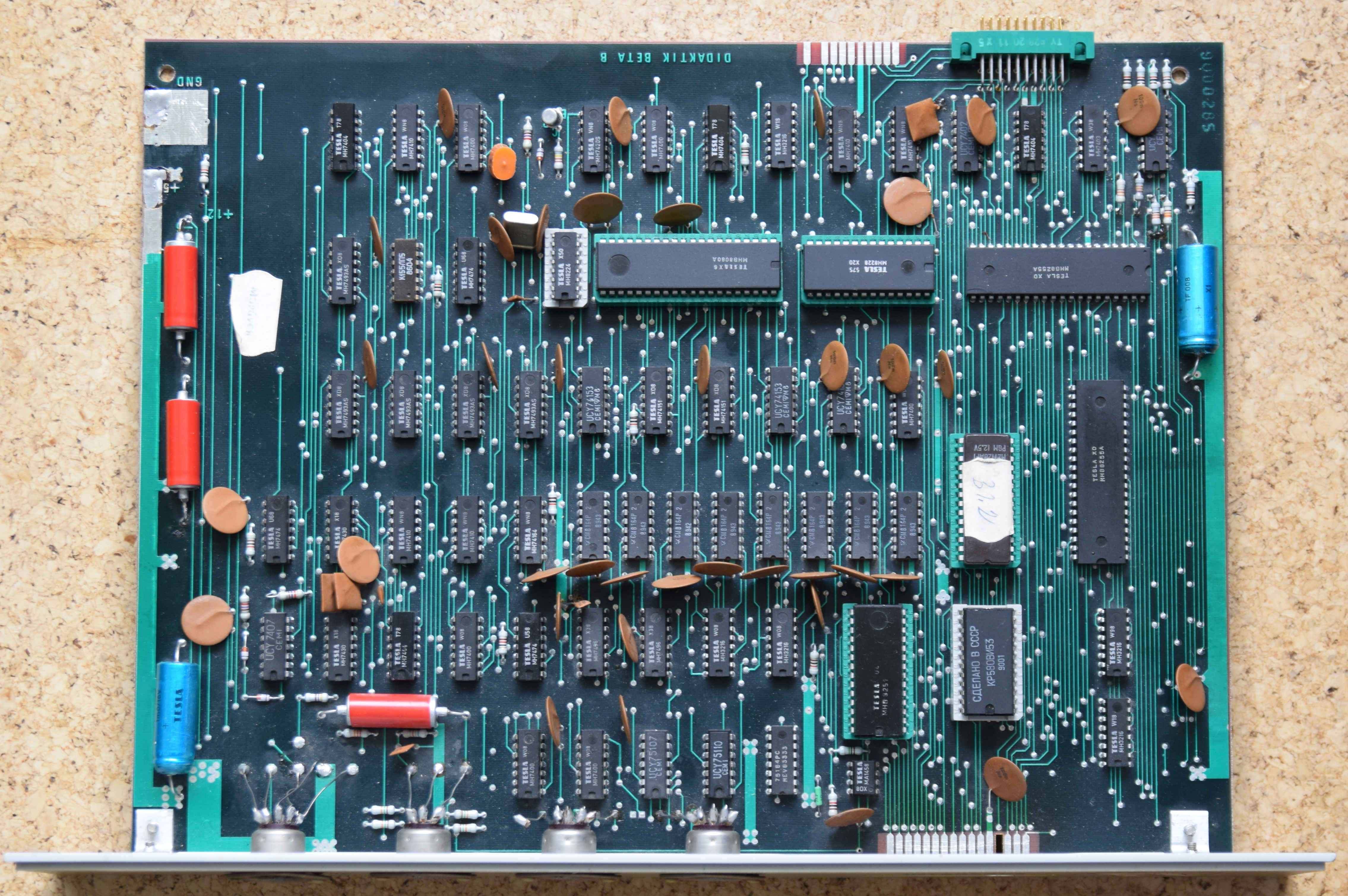

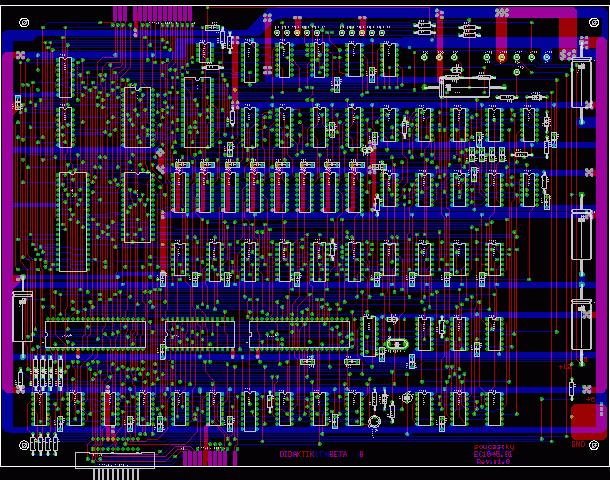

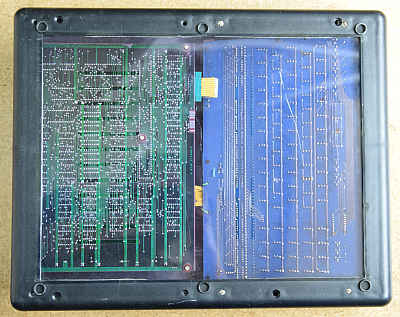

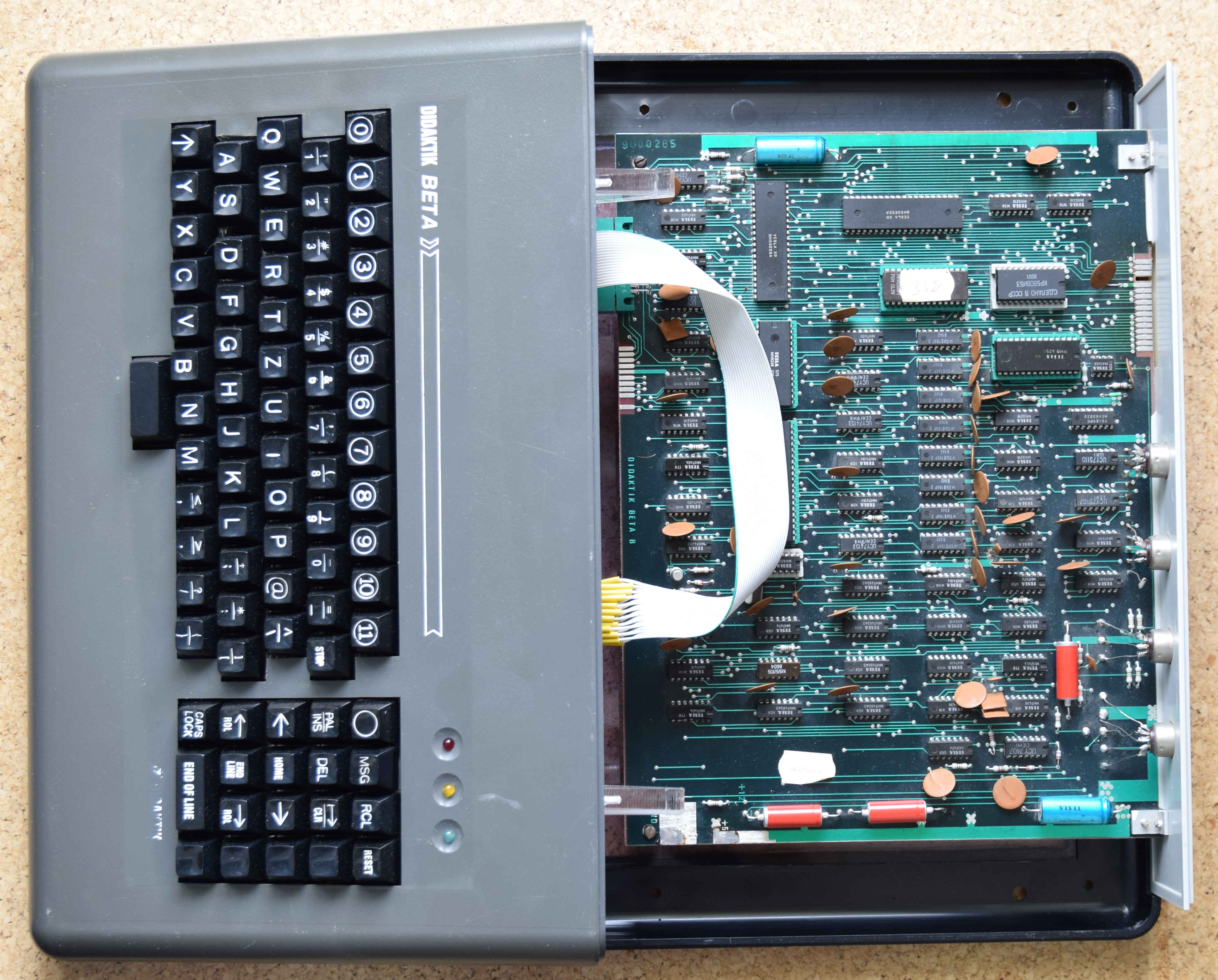

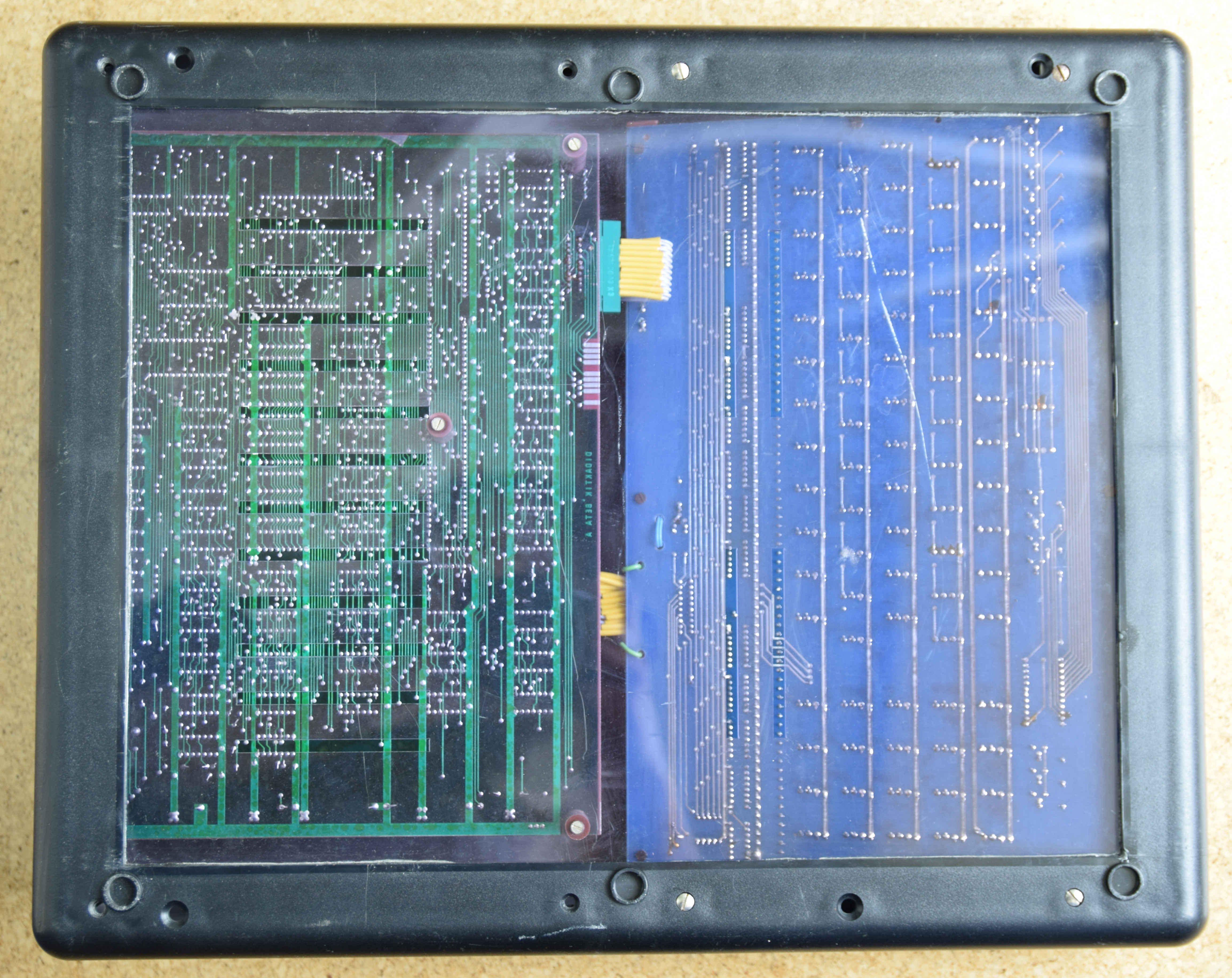

DPS vlastního mikropočítače DB







• DPS klávesnice






Schéma klávesnice DB a černobílá verze ZDE.

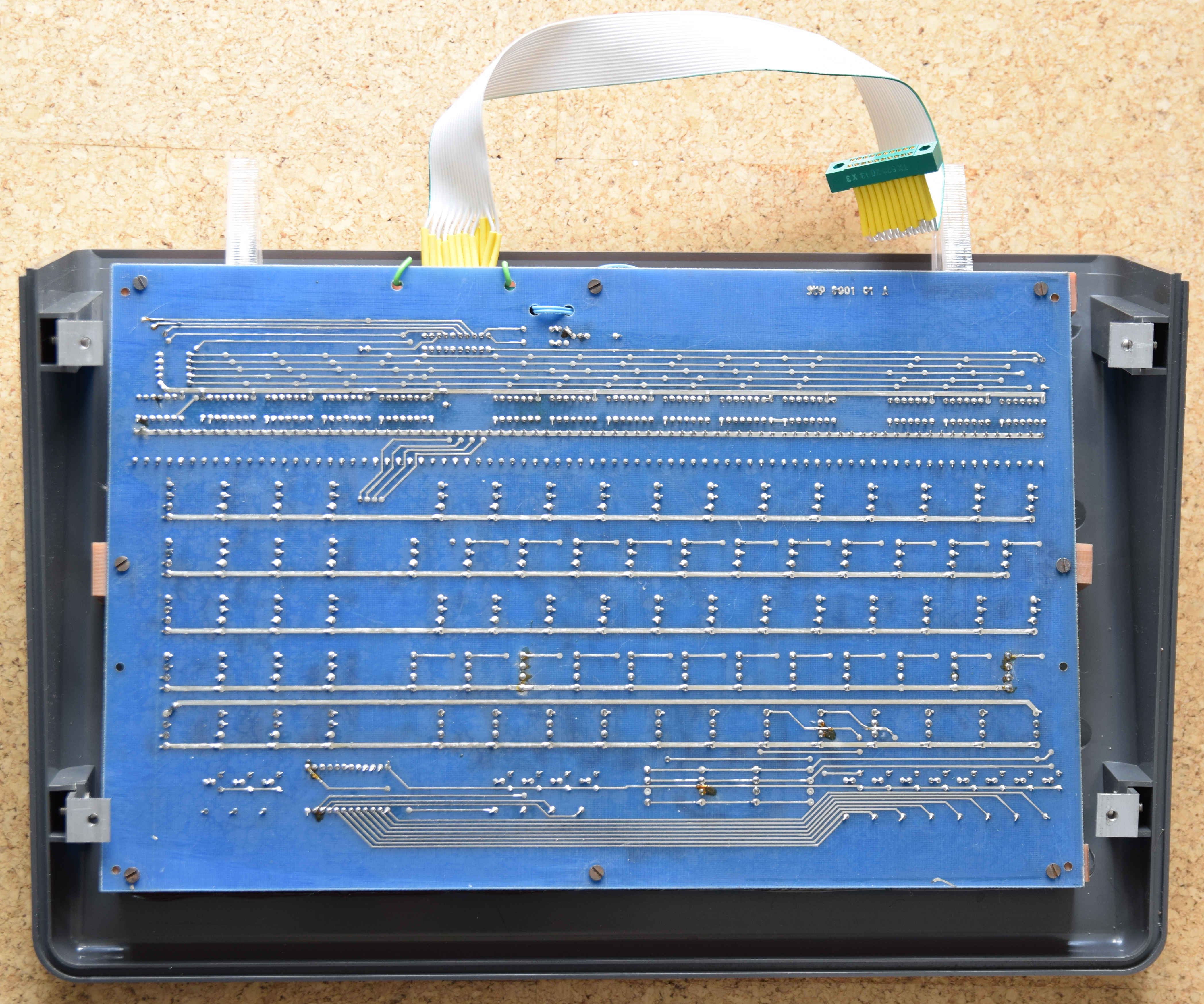

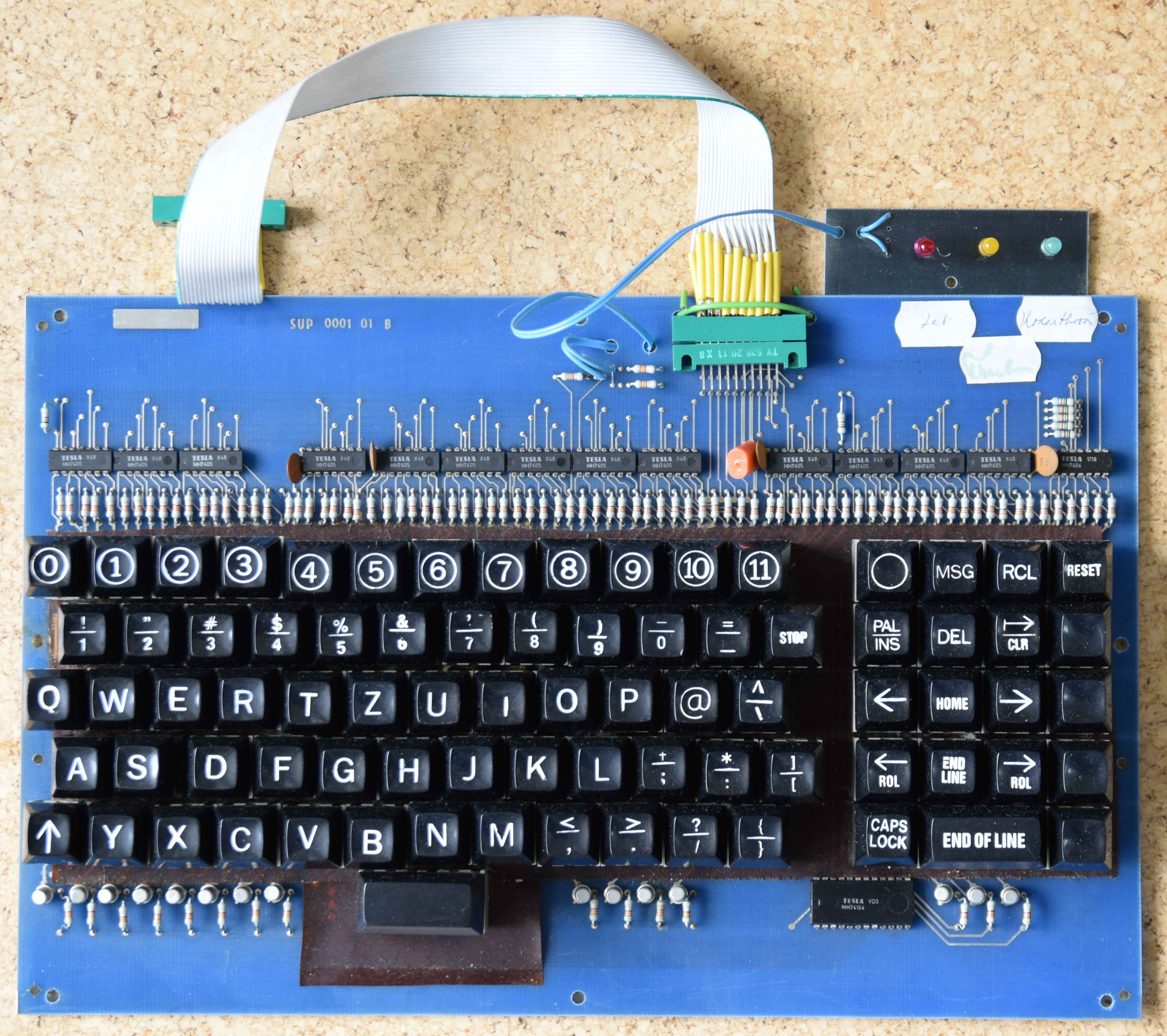

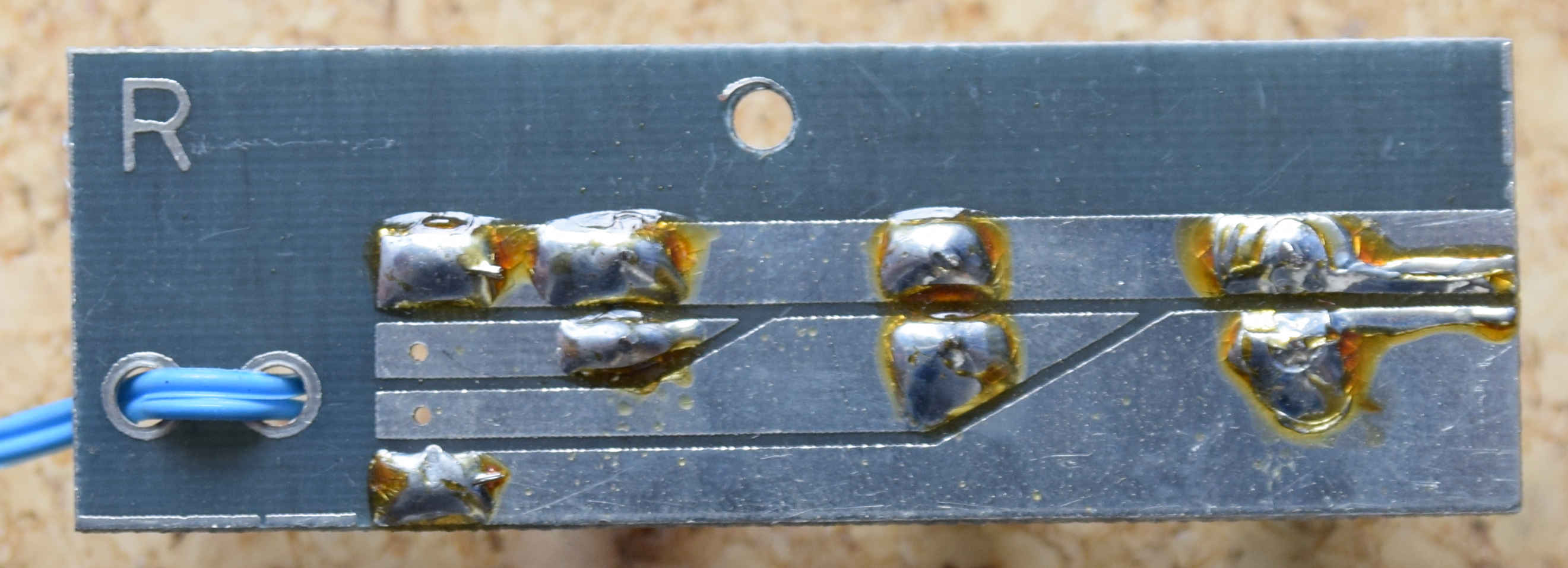

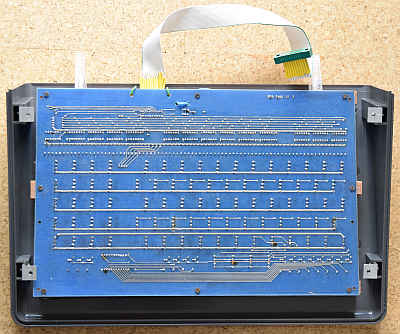

DPS klávesnice DB







• DPS ledkovišťe






Schéma ledkovišťe DB a černobílá verze ZDE.

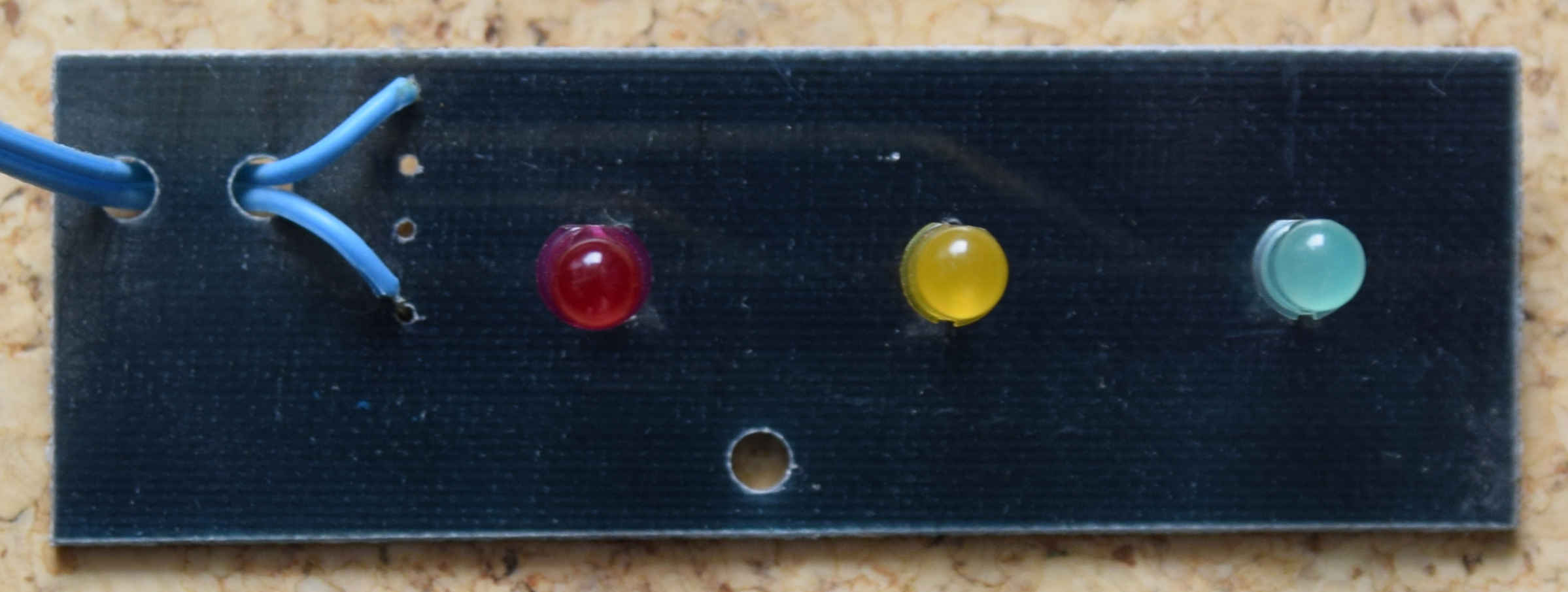

DPS ledkovišťe DB
