Budu se zde výhradně věnovat technickým prostředkům a to proto že již existují stránky které se věnují tomuto počítači. Například ZDE, a ZDE

C2717_1

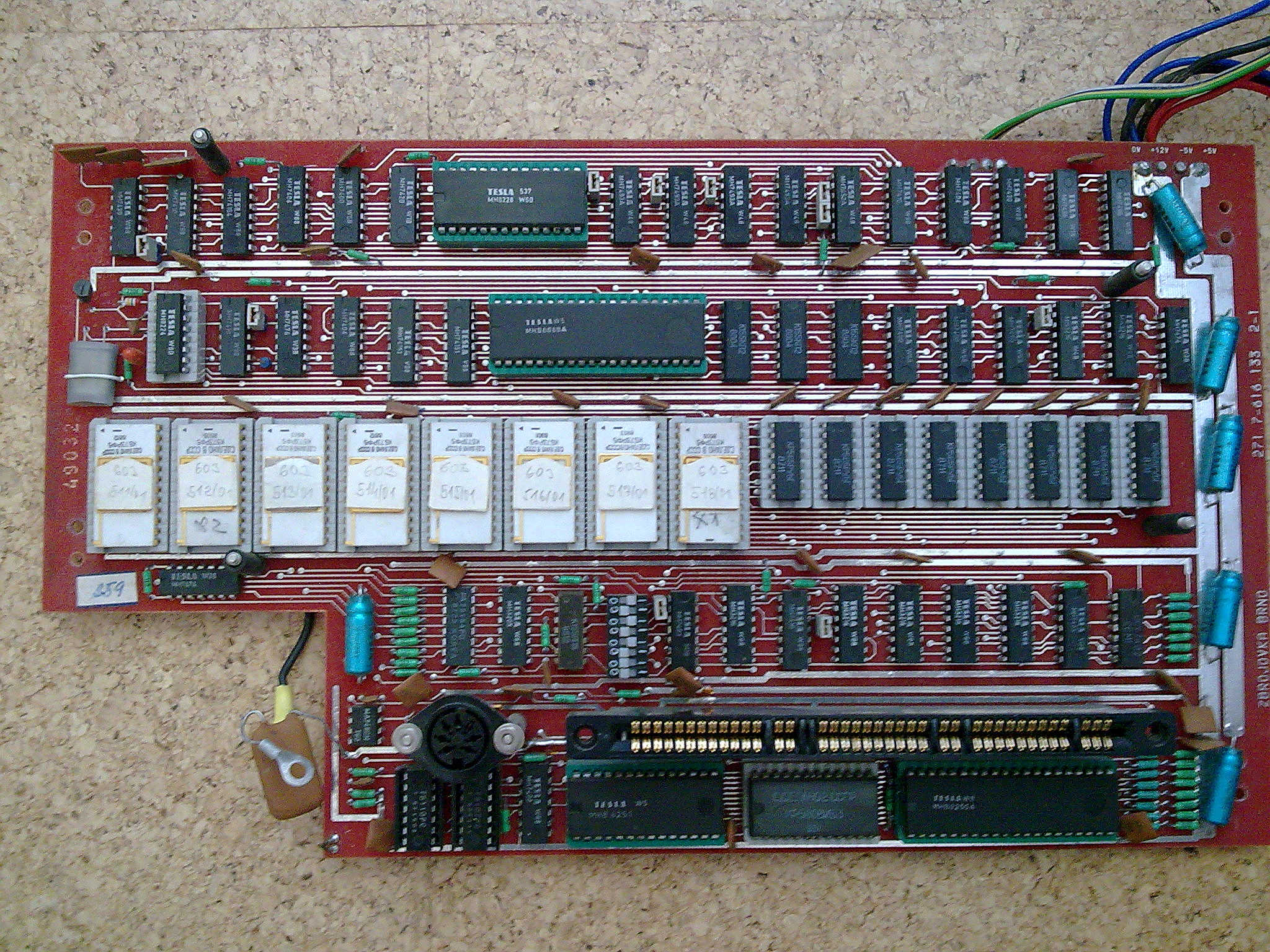

Deska vlastního počítače CONSUL 2717 řečeného zbrojováček.

• Mikropočítač
• verze 1
• verze 2

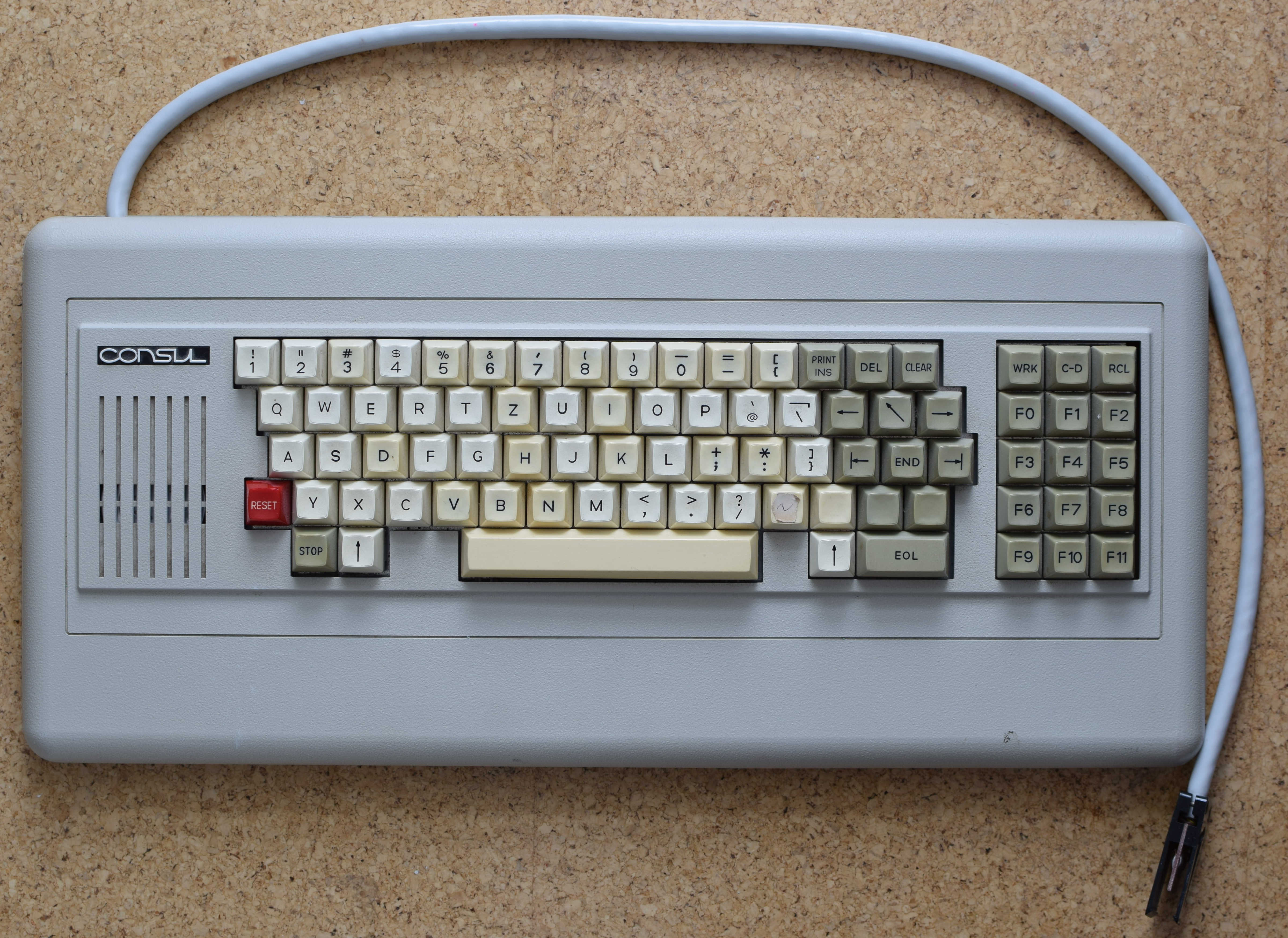

• Klávesnice
• Technické porno

• MIKROPOČÍTAČ

Jak bylo zjištěno, tak deska mikropočítače existuje ve dvou variantách, lišící se jen v drobnostech. U desky verze 2 je navíc JP15 a JP16 a tím i drobná změna v zapojení. Ve schématu je změna v levém spodním rohu. Na DPS je JP15 mezi IO IA13 (7493) a IA14 (7493) a JP16 nad IO IB16 (7400).







• verze 1

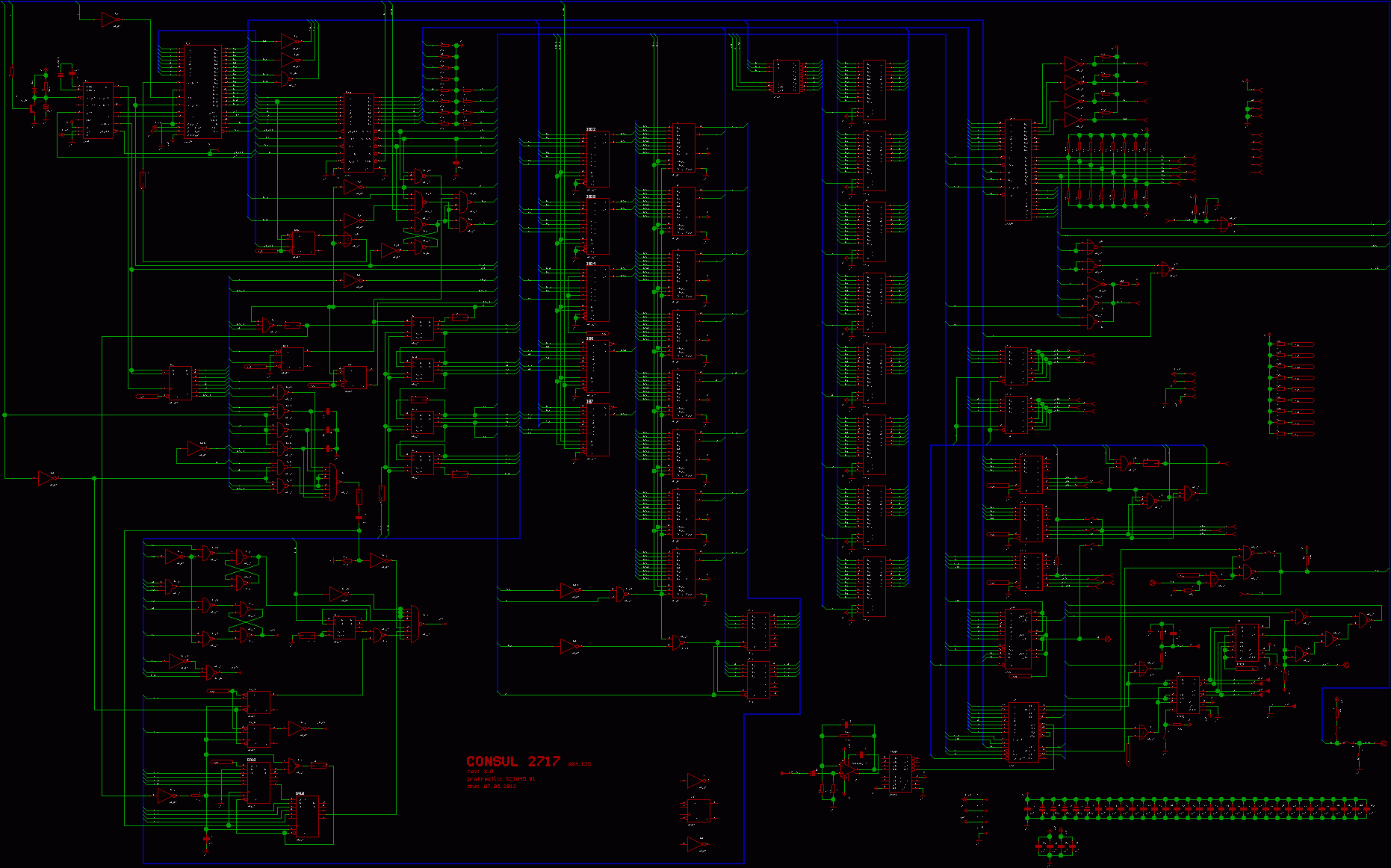

Schéma C2717_1 a černobílá verze ZDE.

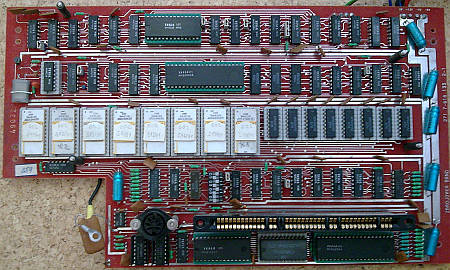

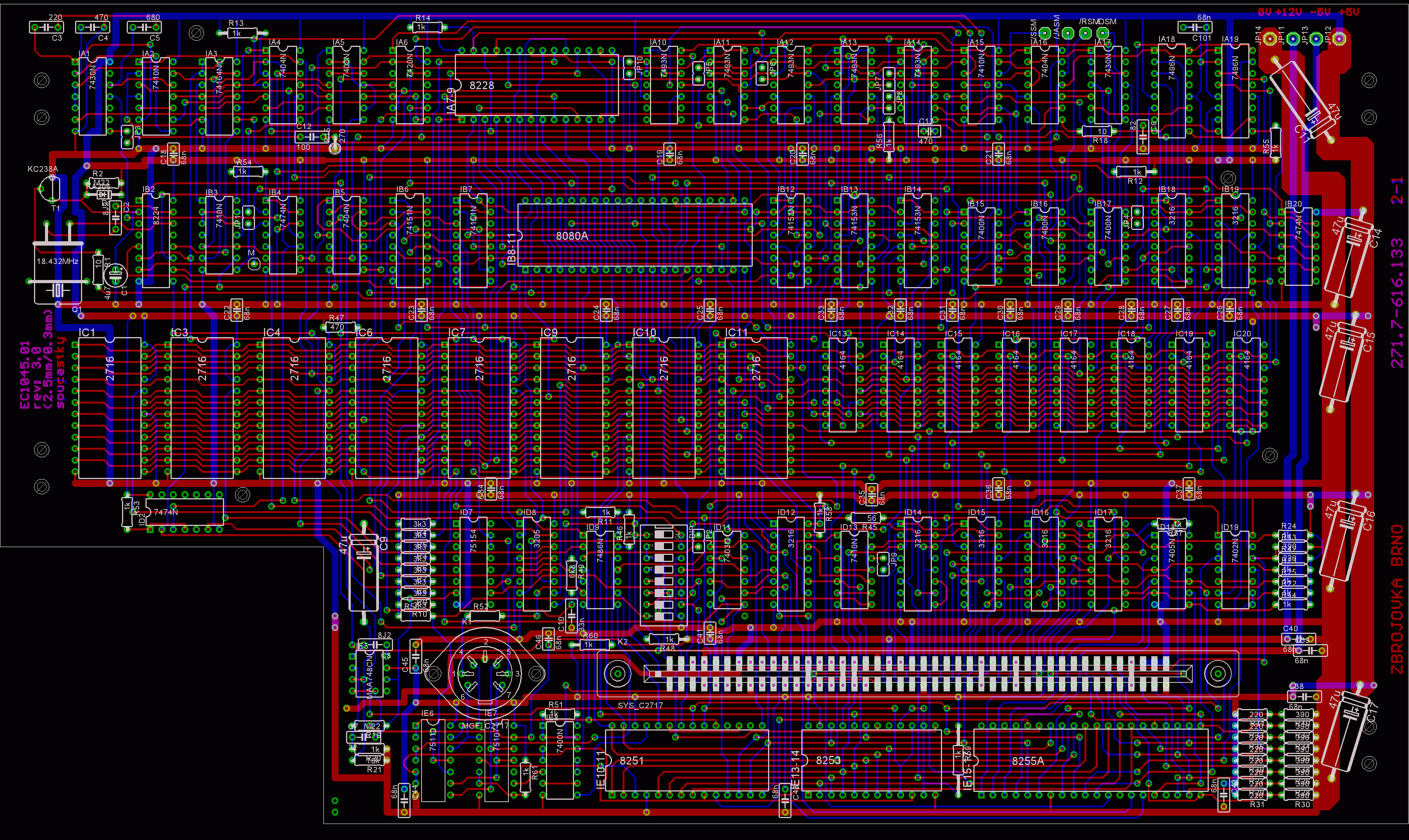

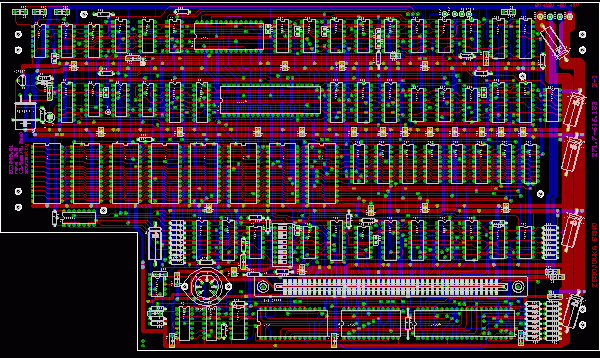

DPS C2717_1







• verze 2






Schéma C2717_2 a černobílá verze ZDE.

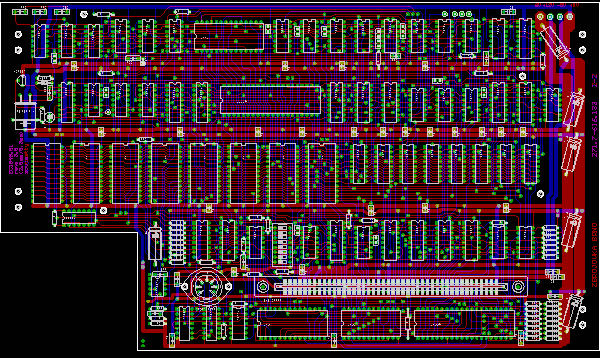

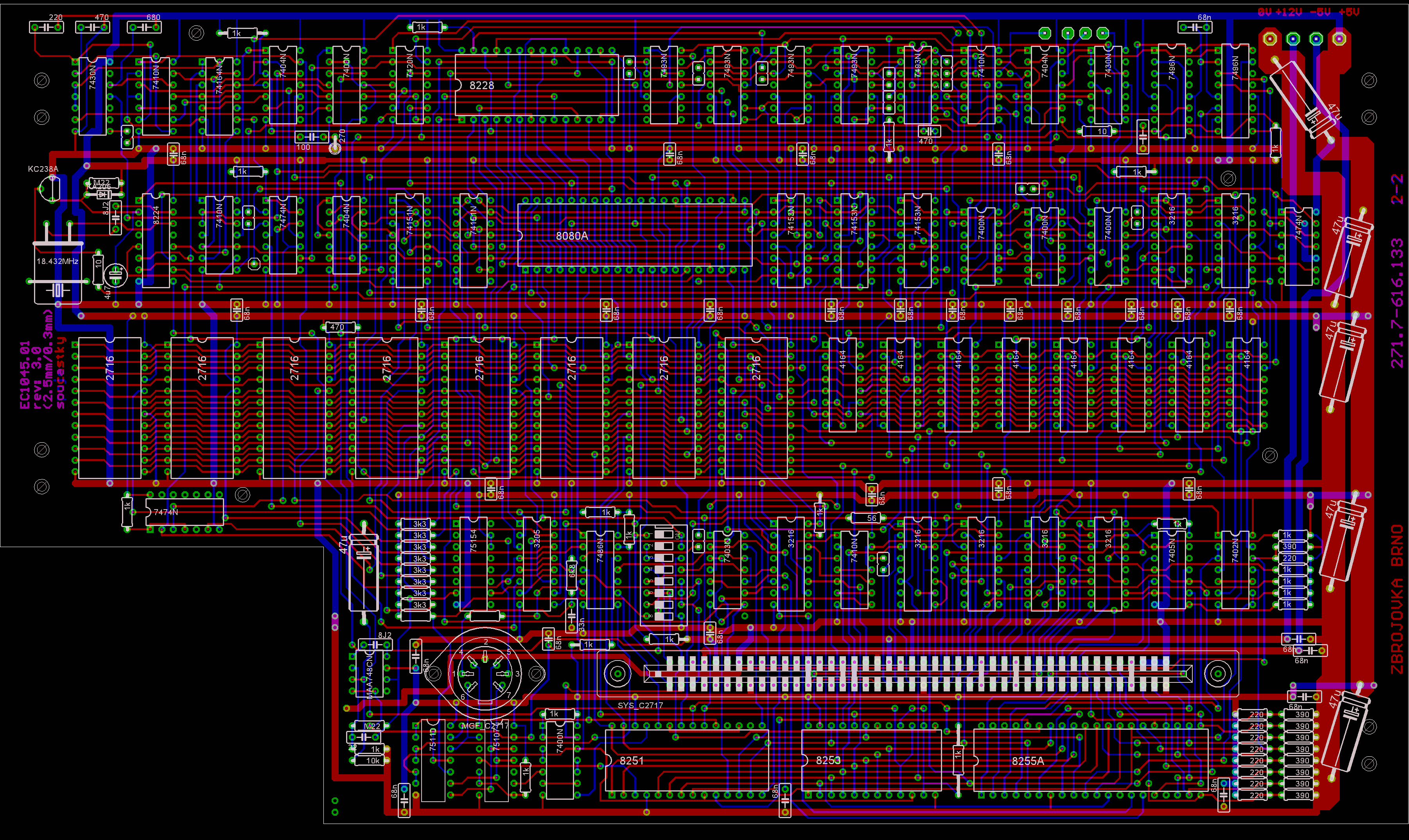

DPS C2717_2

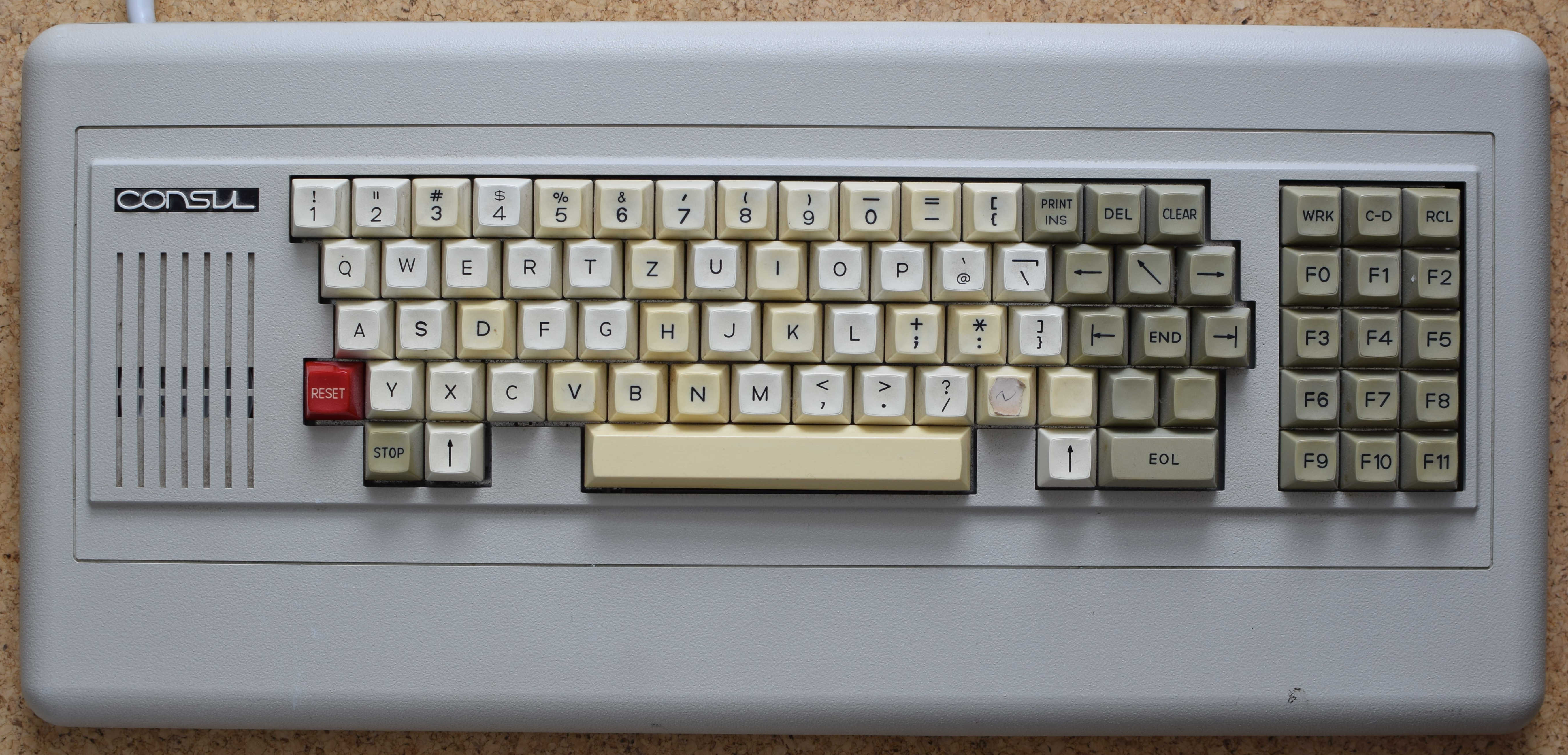

• KLÁVESNICE

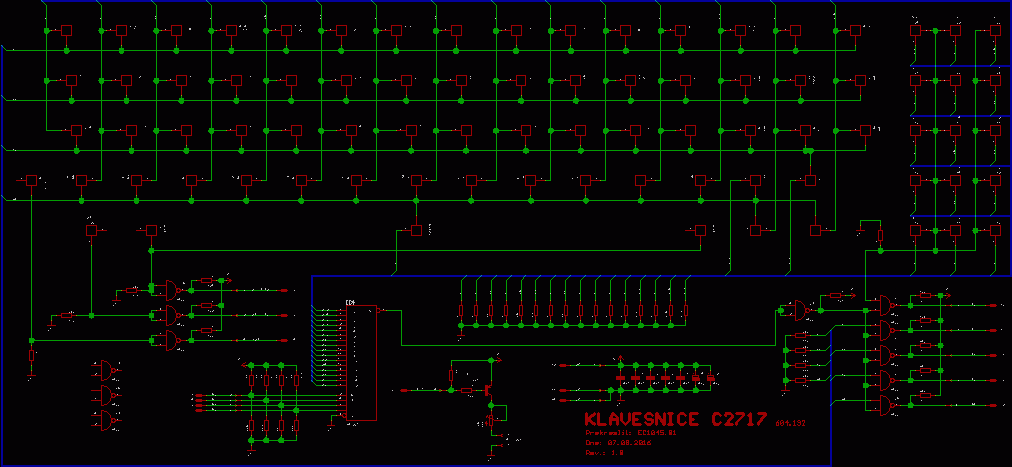

Schéma Klávesnice k C2717 a černobílá verze ZDE.

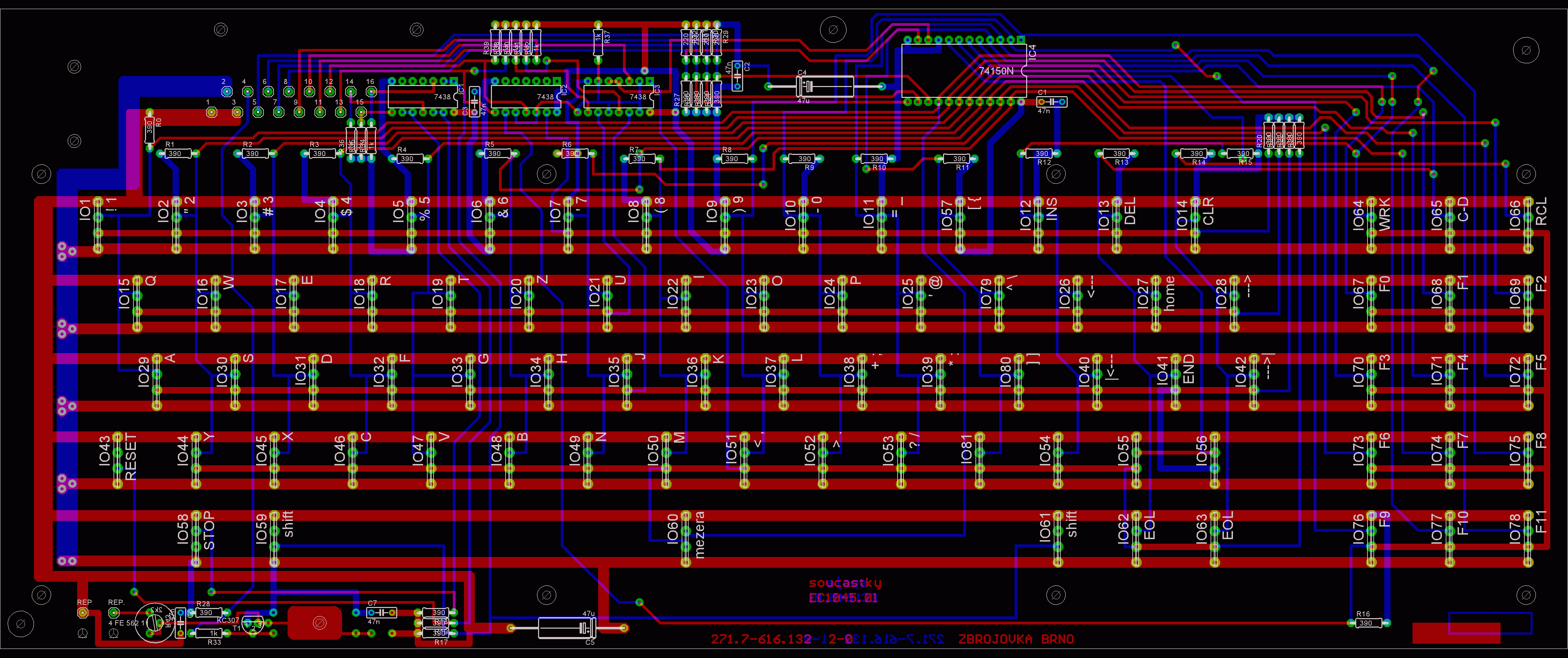

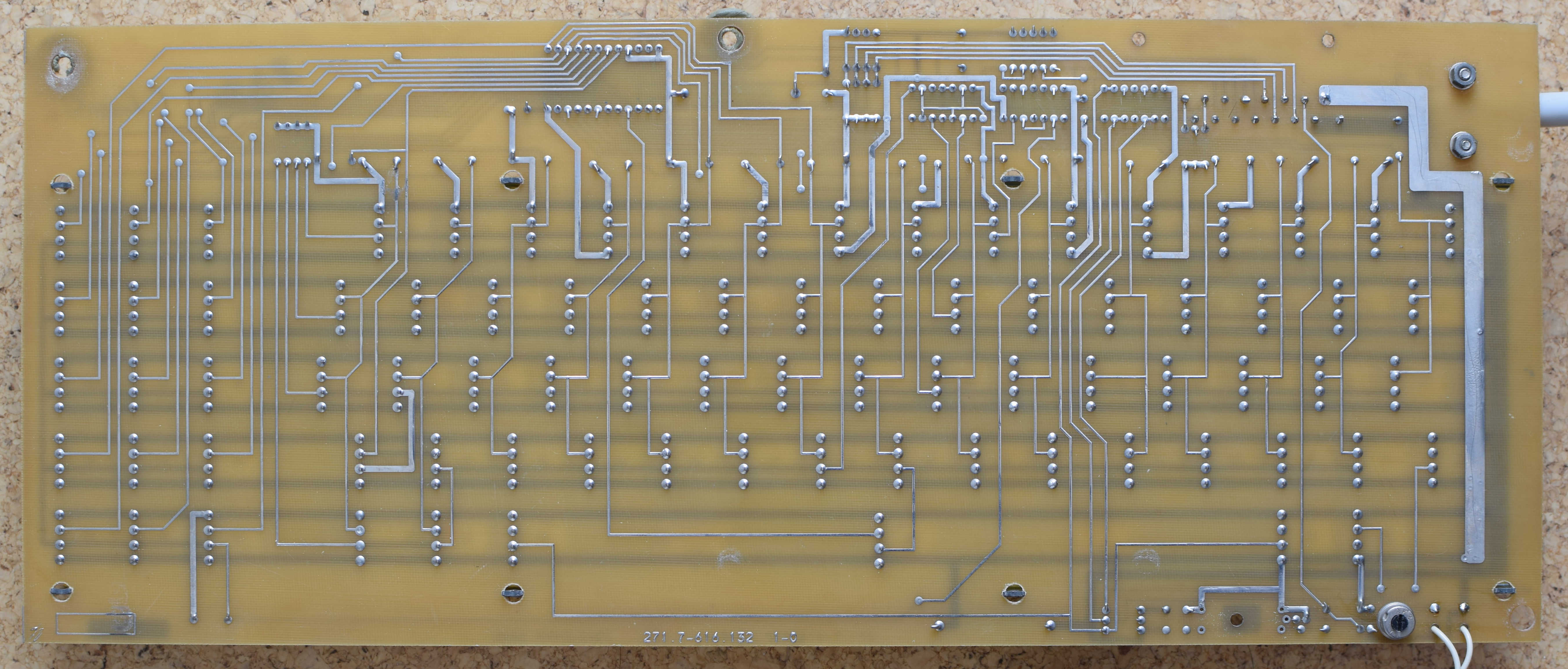

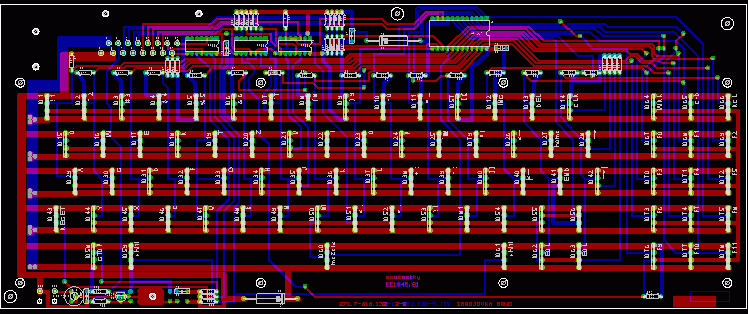

DPS Klávesnice k C2717

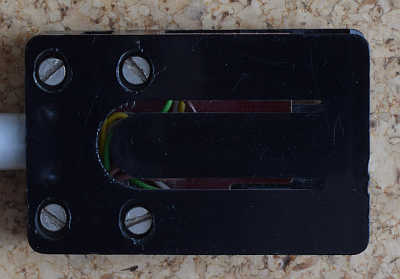

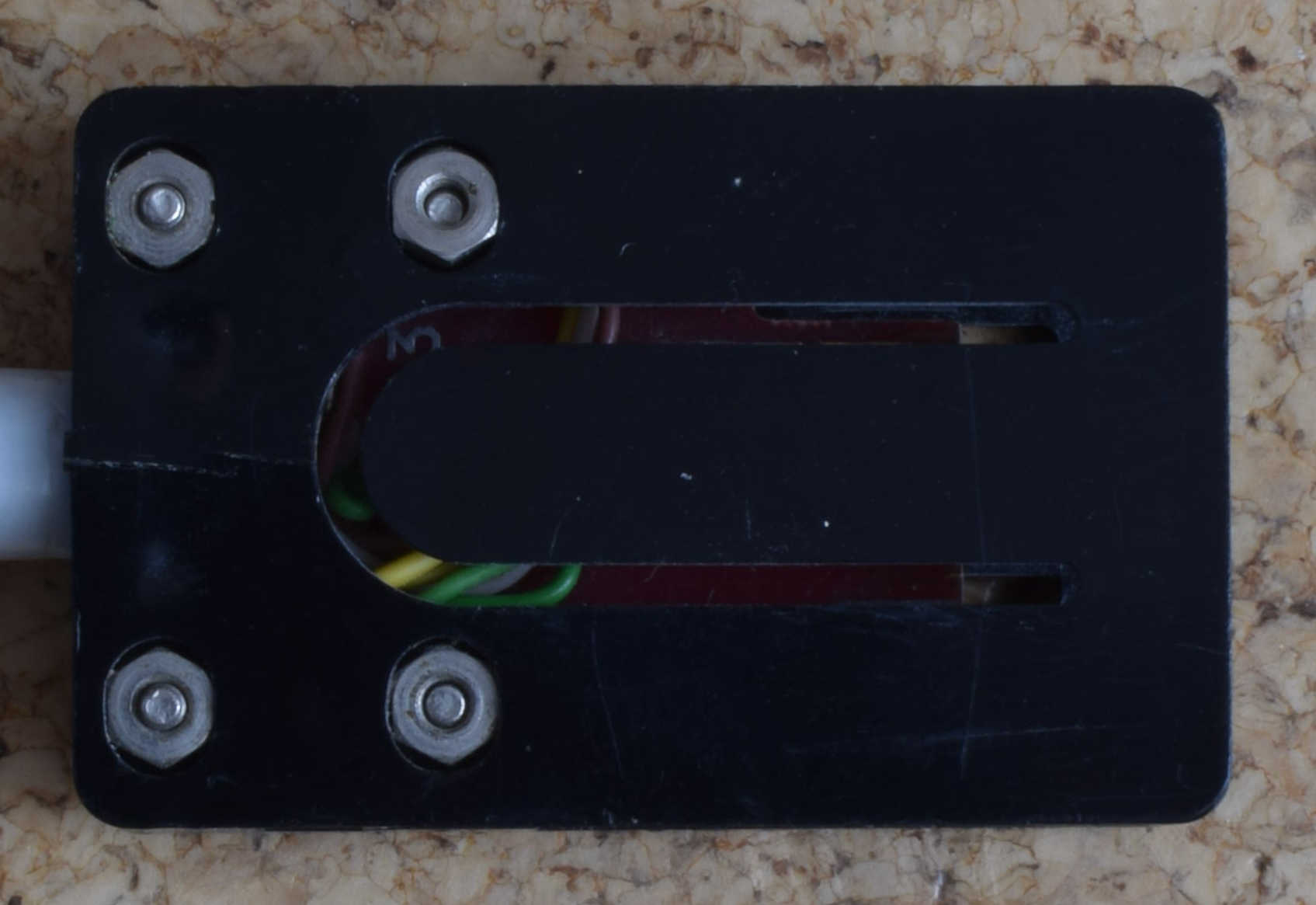

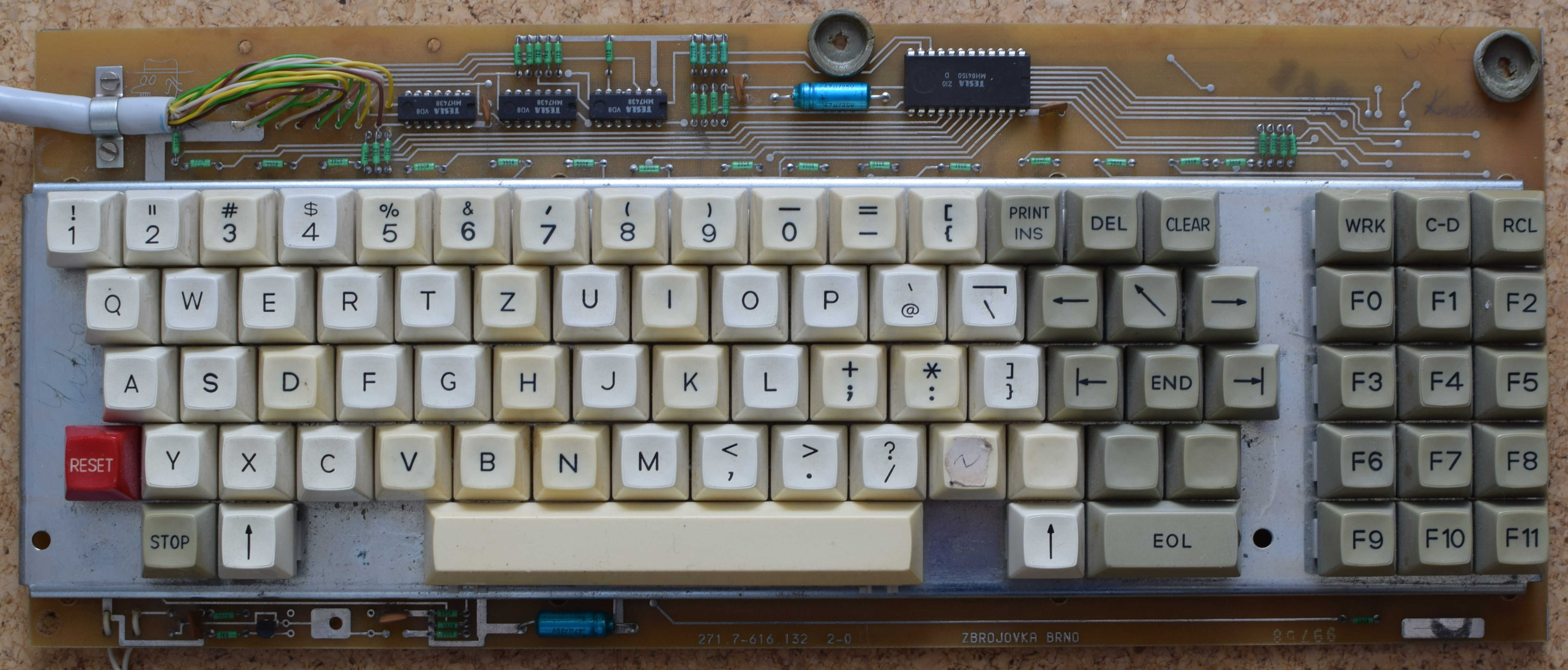

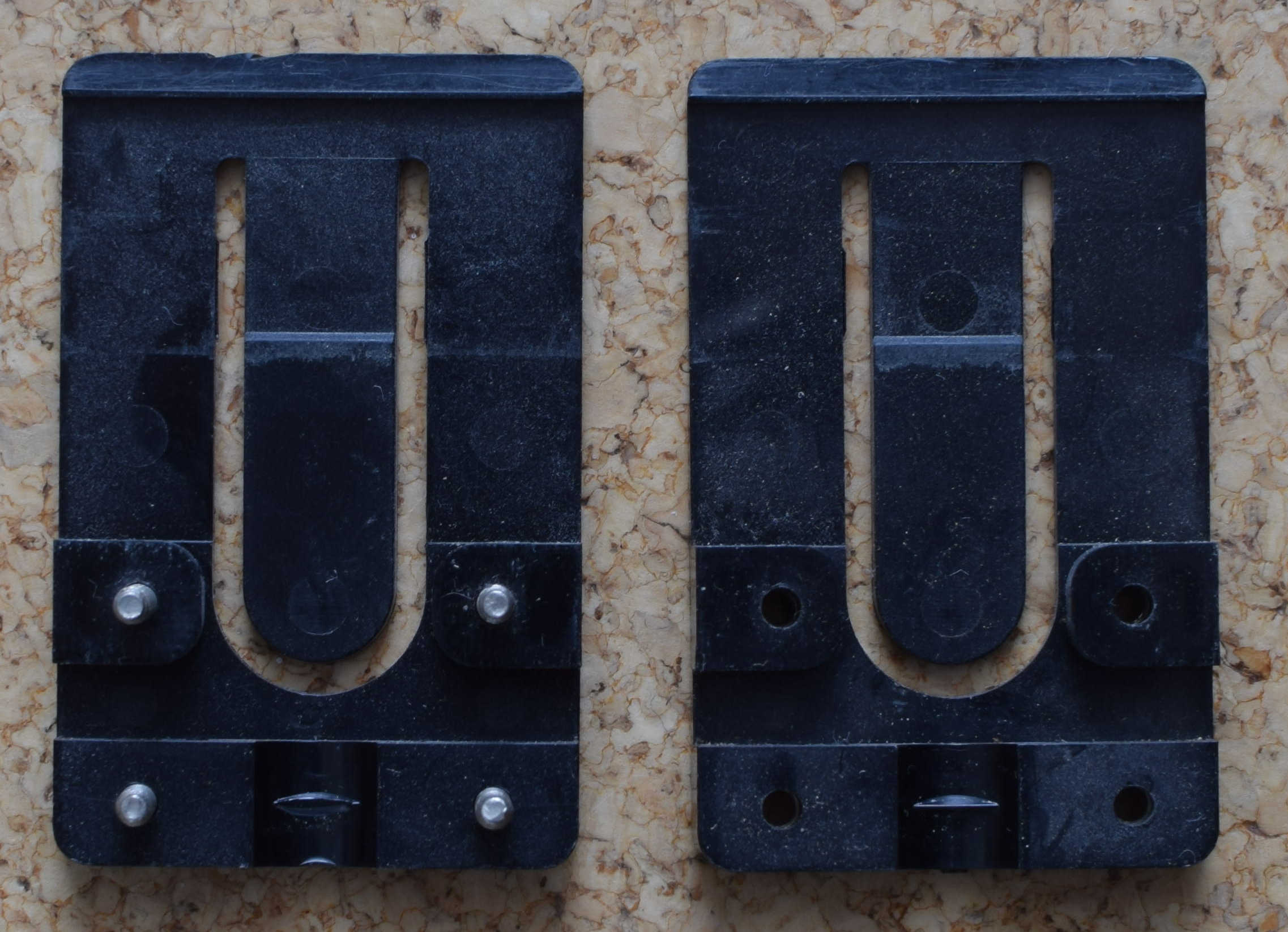

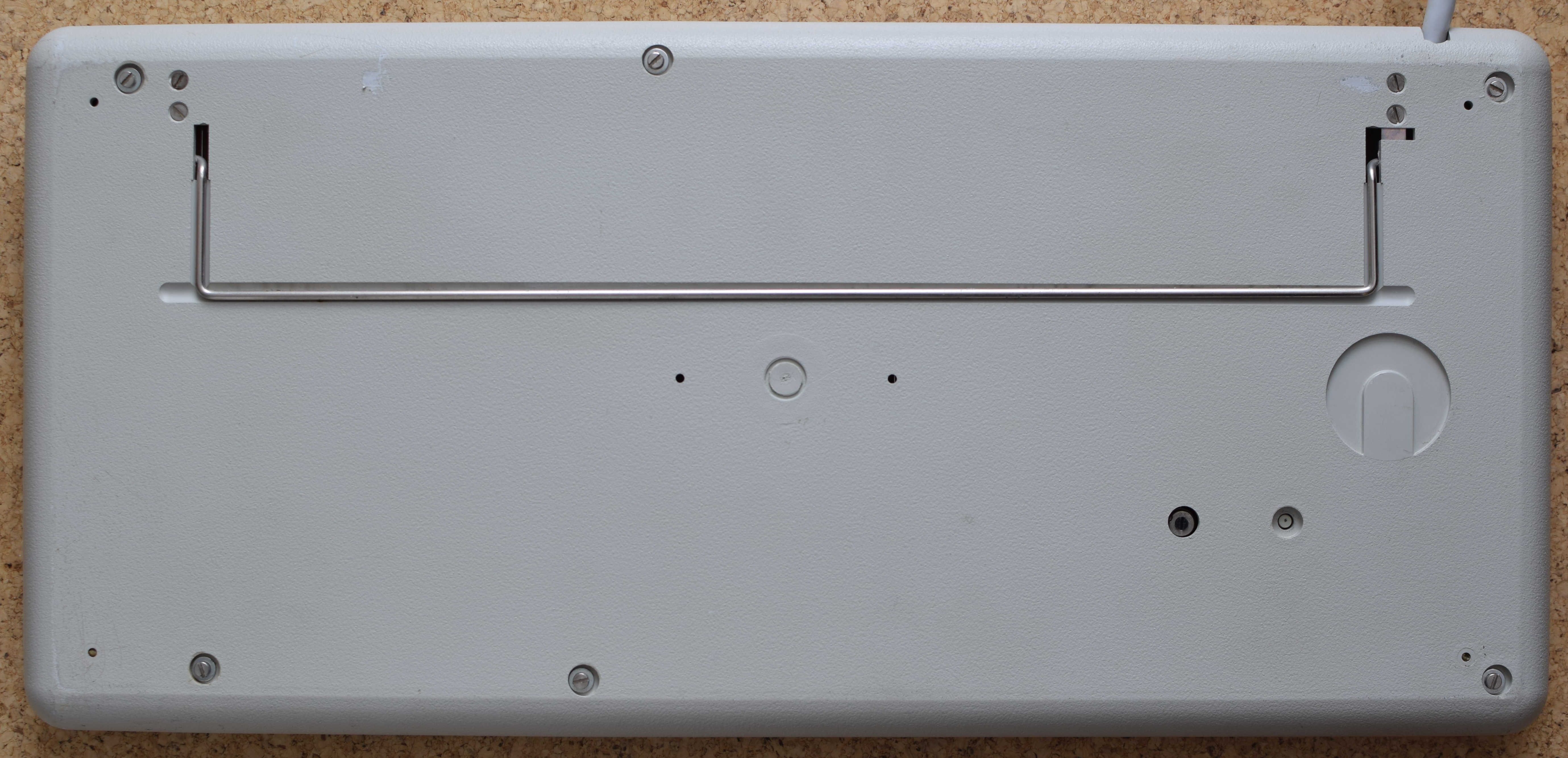

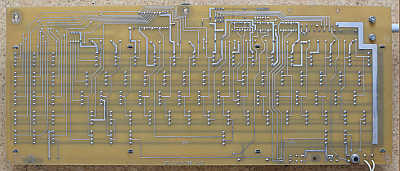

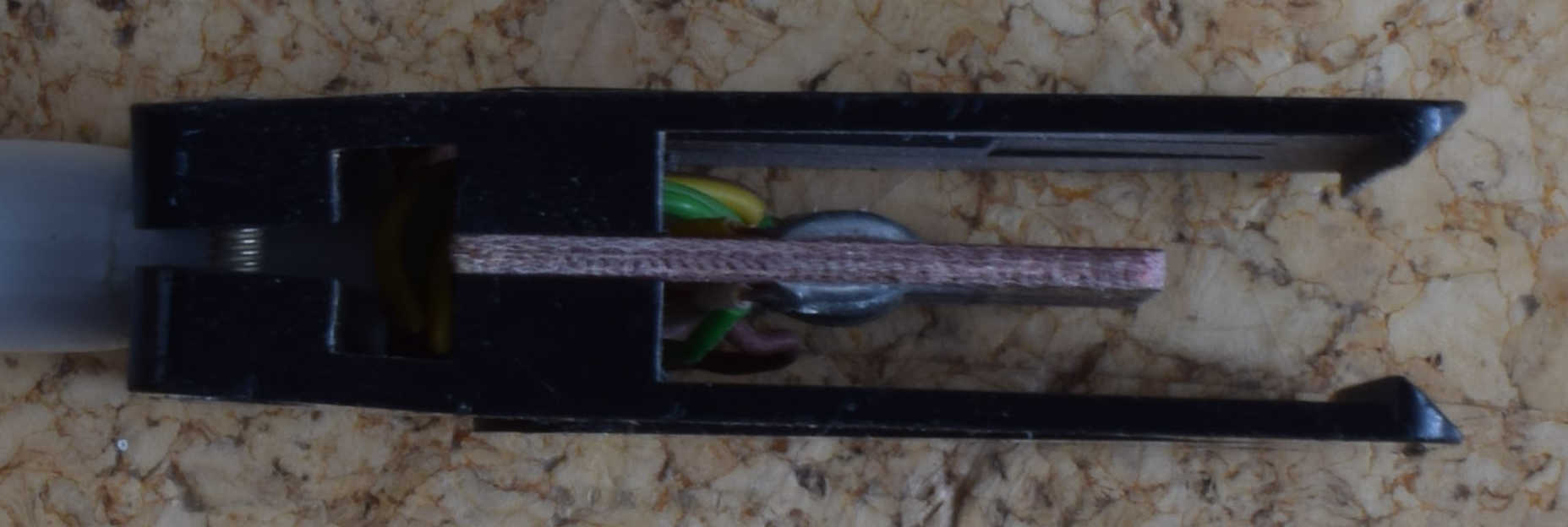

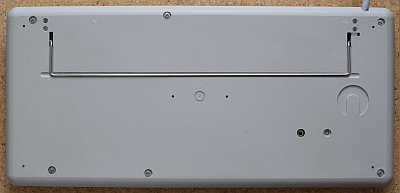

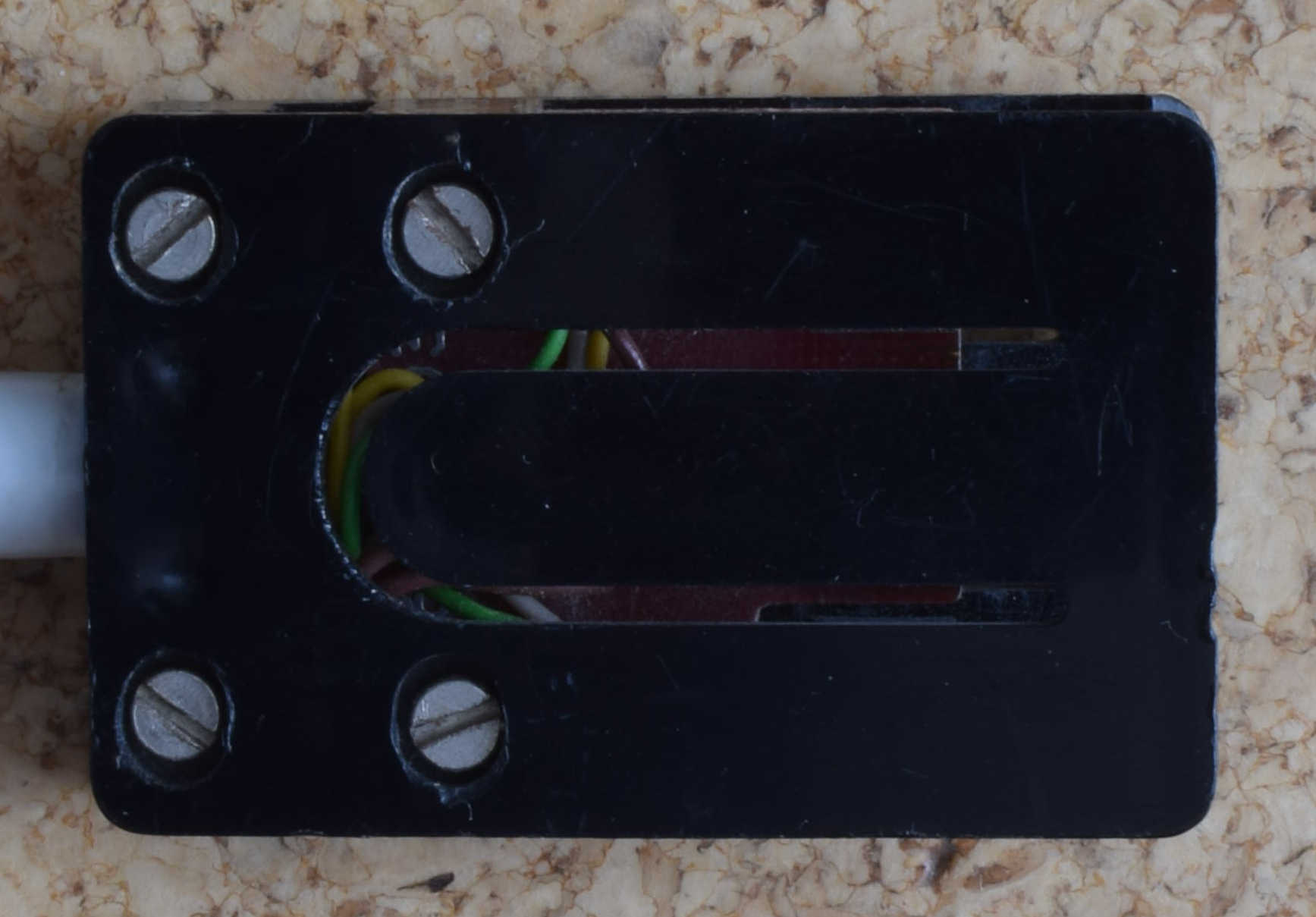

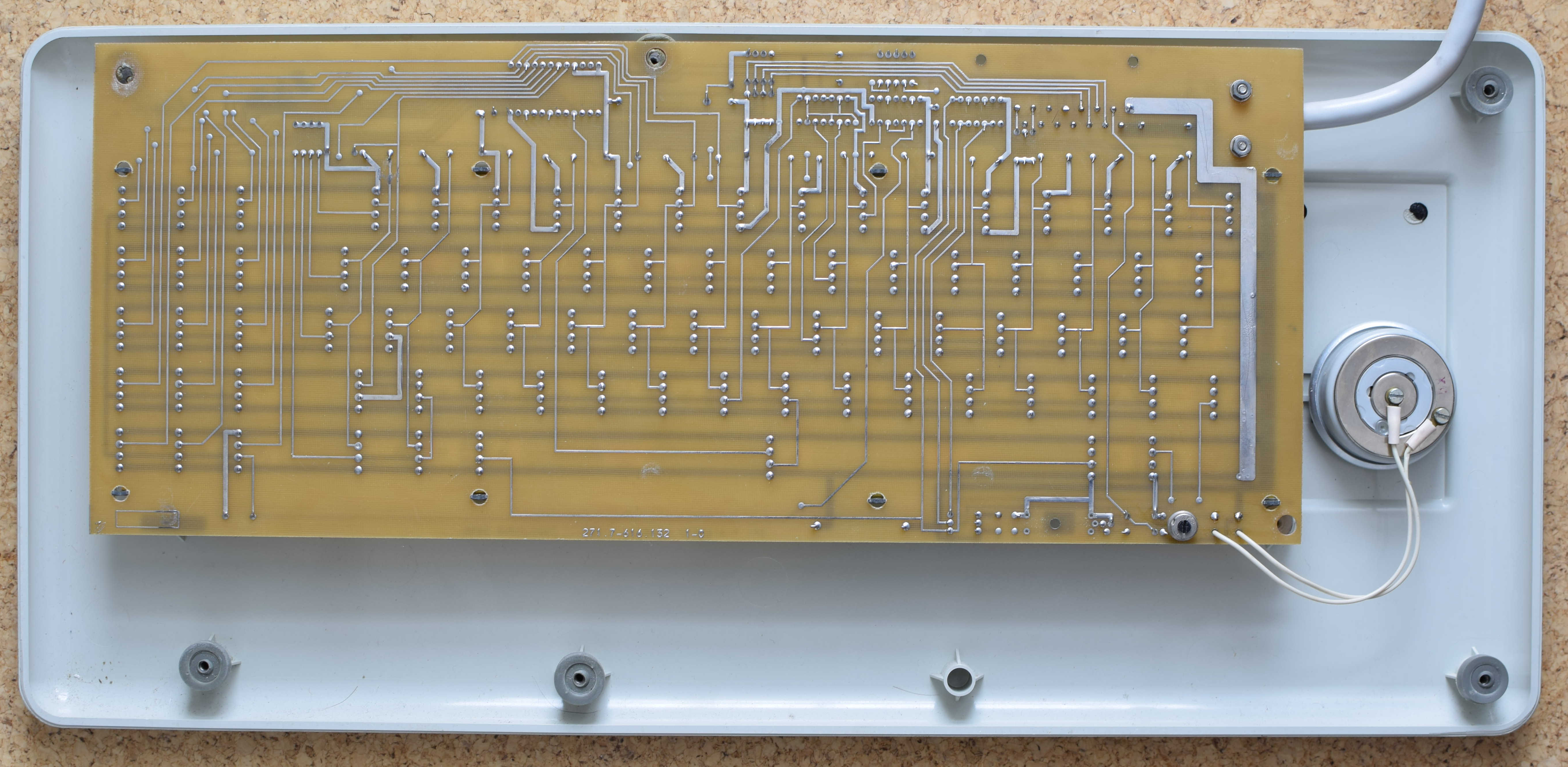

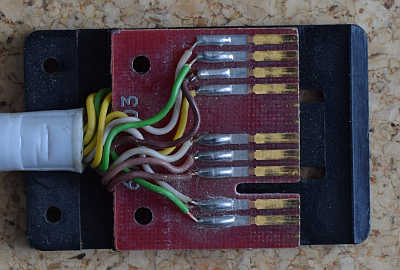

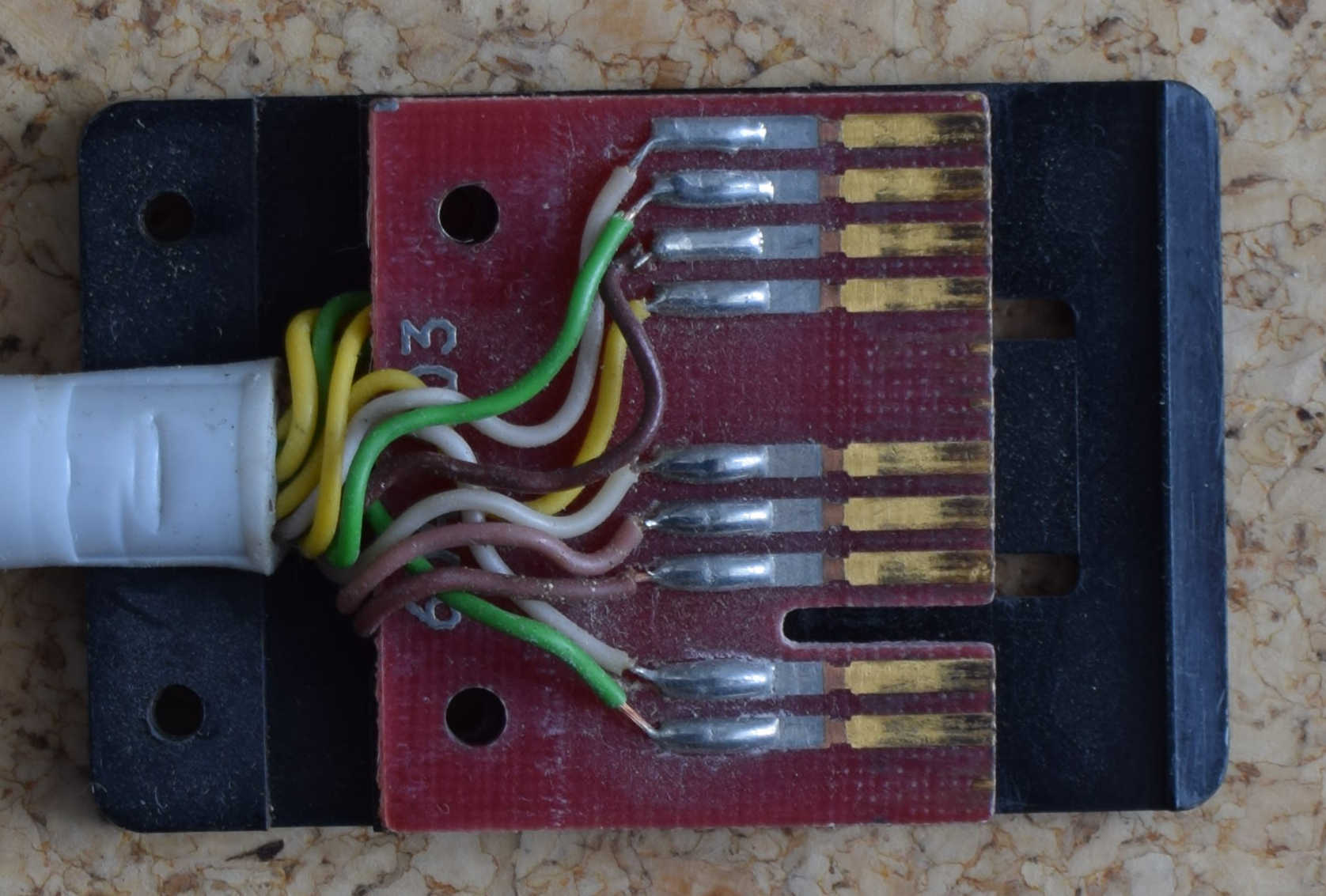

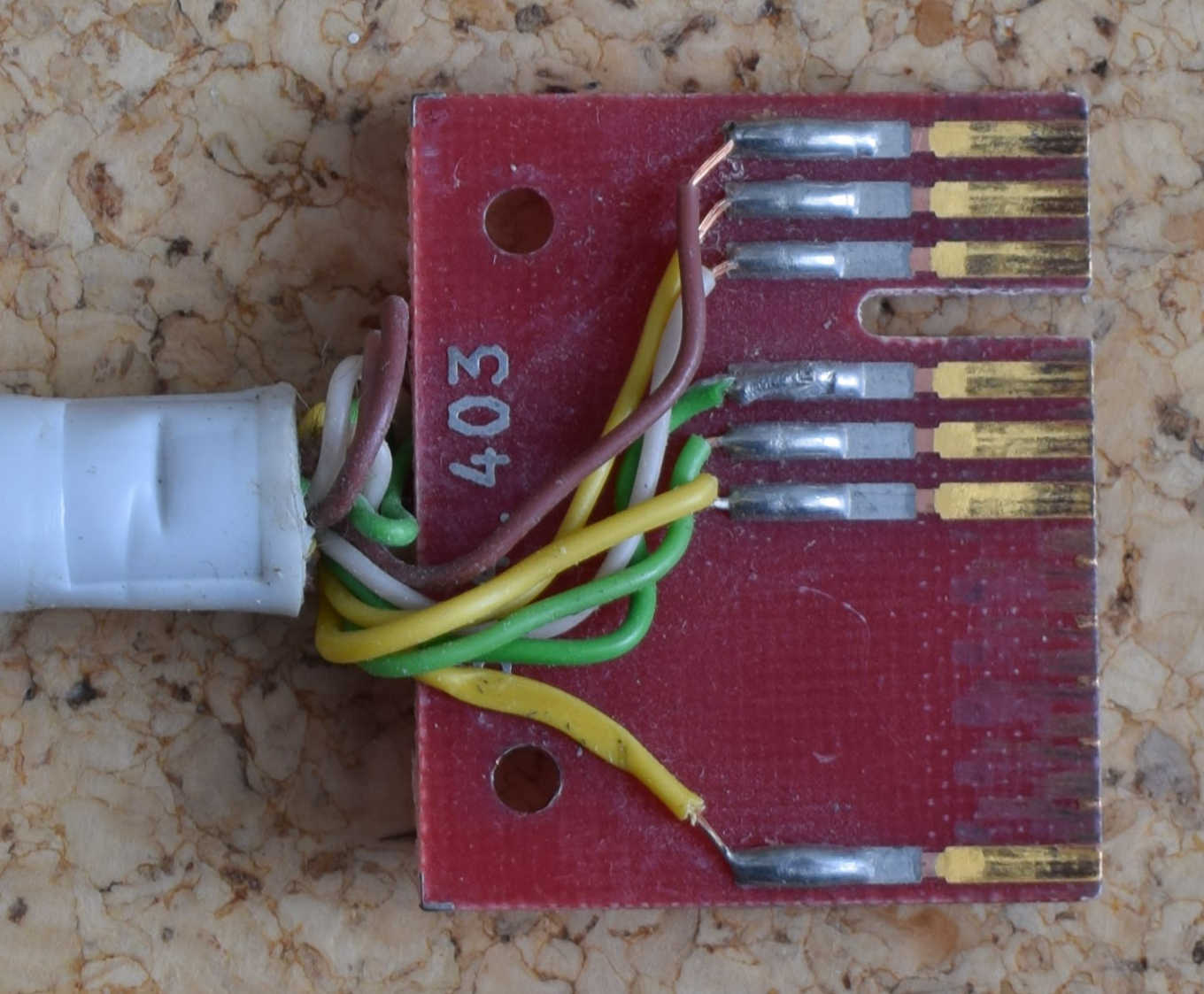

• Technické porno klávesnice
