ASEMBLER, PASCAL a PASCAL1







AMOS ASEMBLER





AMOS PASCAL





AMOS PASCAL1



Budu se zde výhradně věnovat technickým prostředkům a to proto, že již existují stránky které se věnují tomuto počítači např. ZDE (jejich zrcadlo) a nebo ZDE.

Originální a další dokumentace je k dispozici například ZDE a zrcadlo, technický popis nemusí vždy odpovídat schématům, co jsem spáchal, protože až na vzácné výjimky šlo o získaní schémat metodou zpětného inženýrství.

Schéma kompletně získáno metodou zpětného inženýrství.

Modul AMOS je paměťový modul s možností stránkovat. Jednotlivé moduly ASEMBLER, PASCAL a PASCAL1 se od sebe liší zapojením propojek a nastavením přepínačů.
Kapacita modulu muže být dle použité paměti až 16kB - 32kB tedy :
při použití 8 x 2716 až 16kB
při použití 8 x 2732 až 32kB,
je možné osadit pouze jeden typ pamětí současně.


Popis modulu byl převzat se souhlasem autora z webu www.iq151.net



AMOS

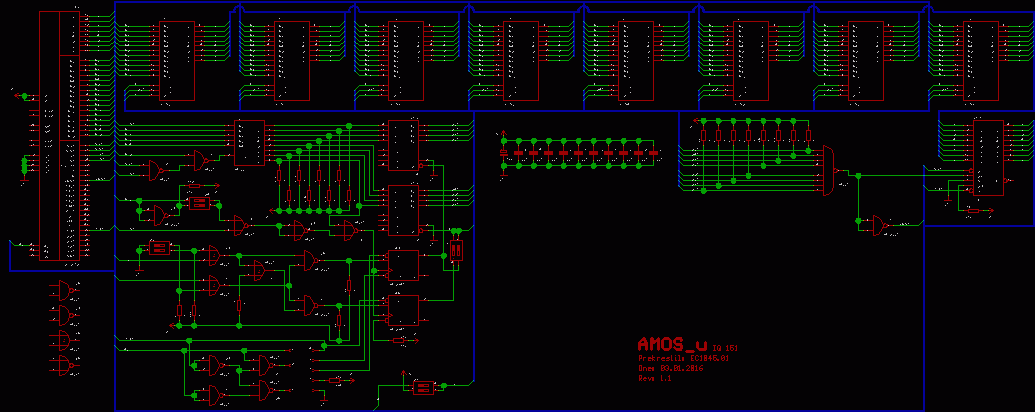

Schéma AMOS a černobílá verze ZDE.

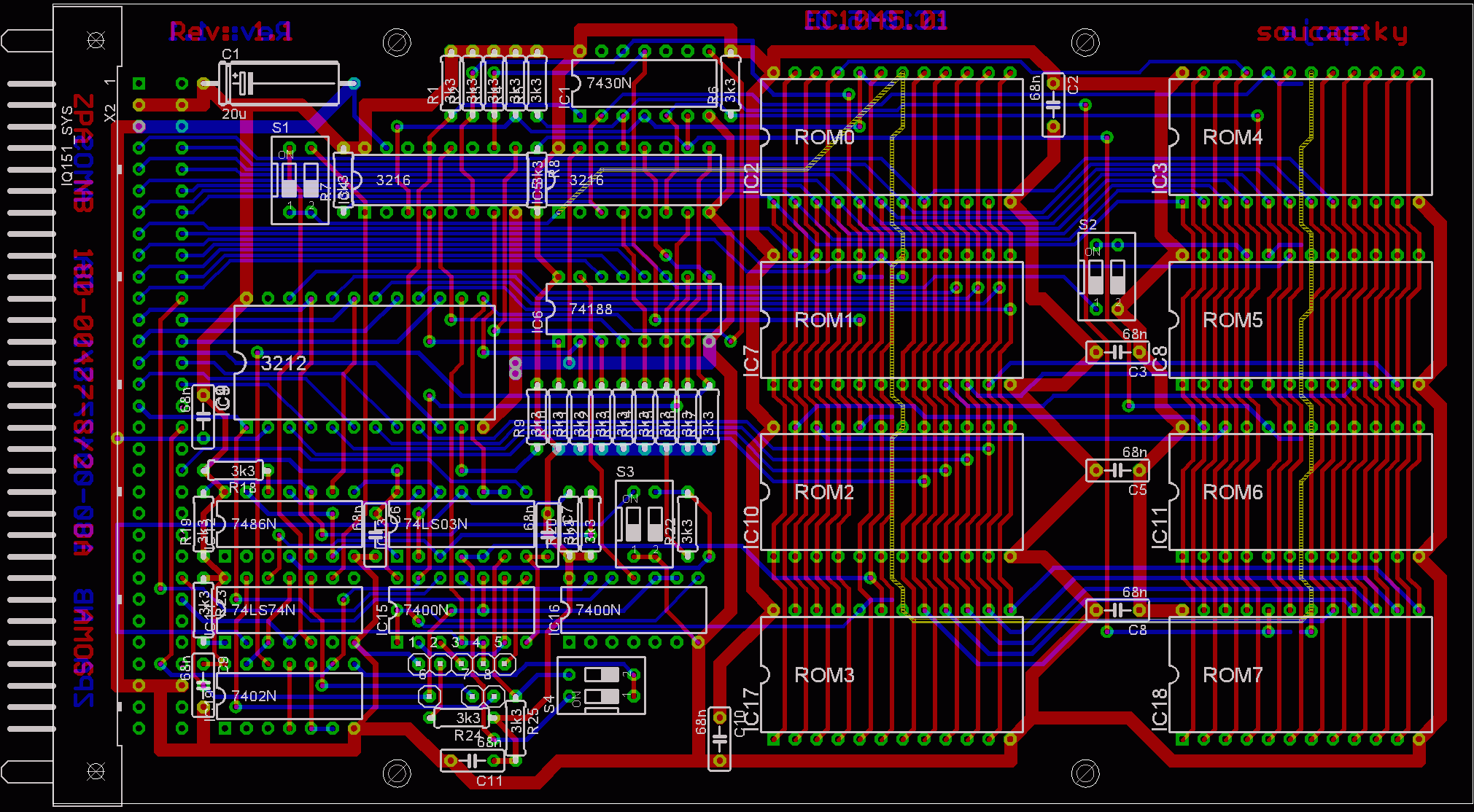

DPS AMOS

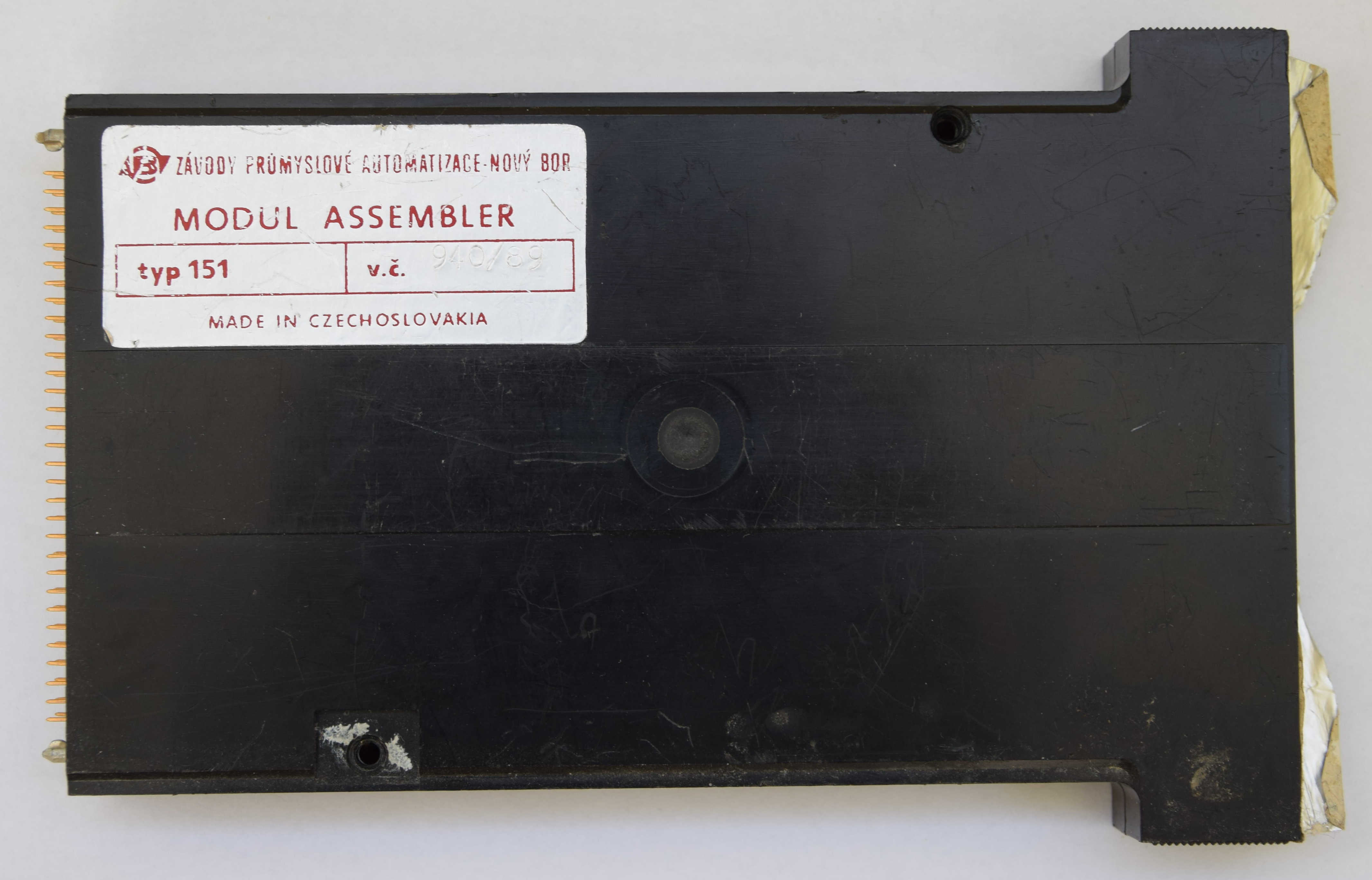

AMOS ASEMBLER

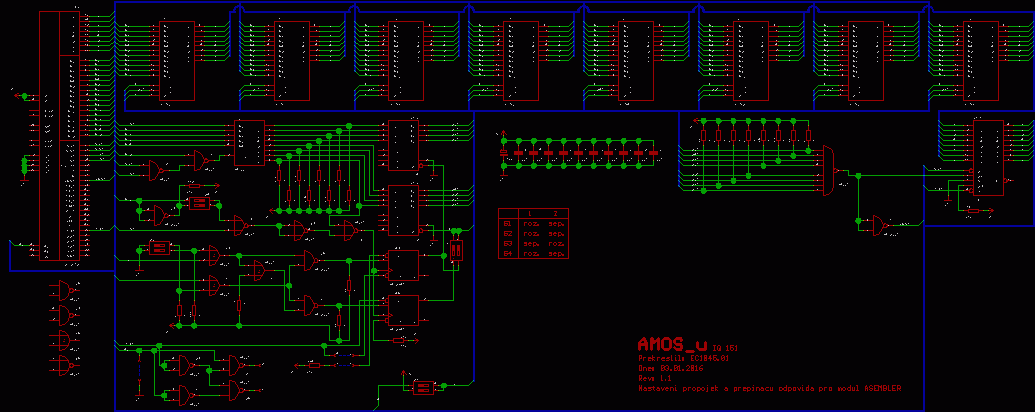

Schéma AMOS ASEMBLER a černobílá verze ZDE.

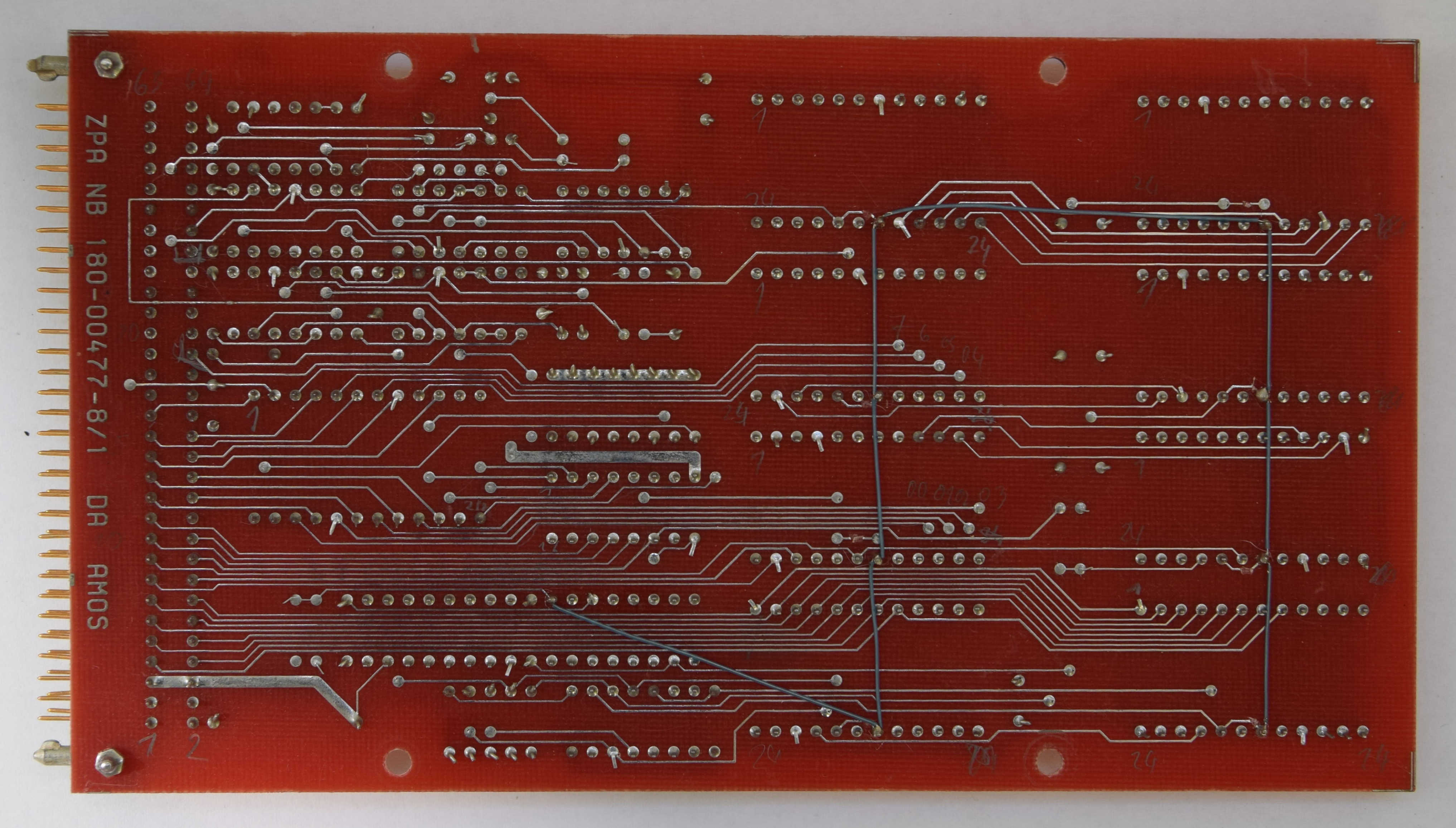

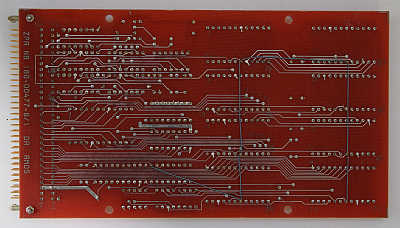

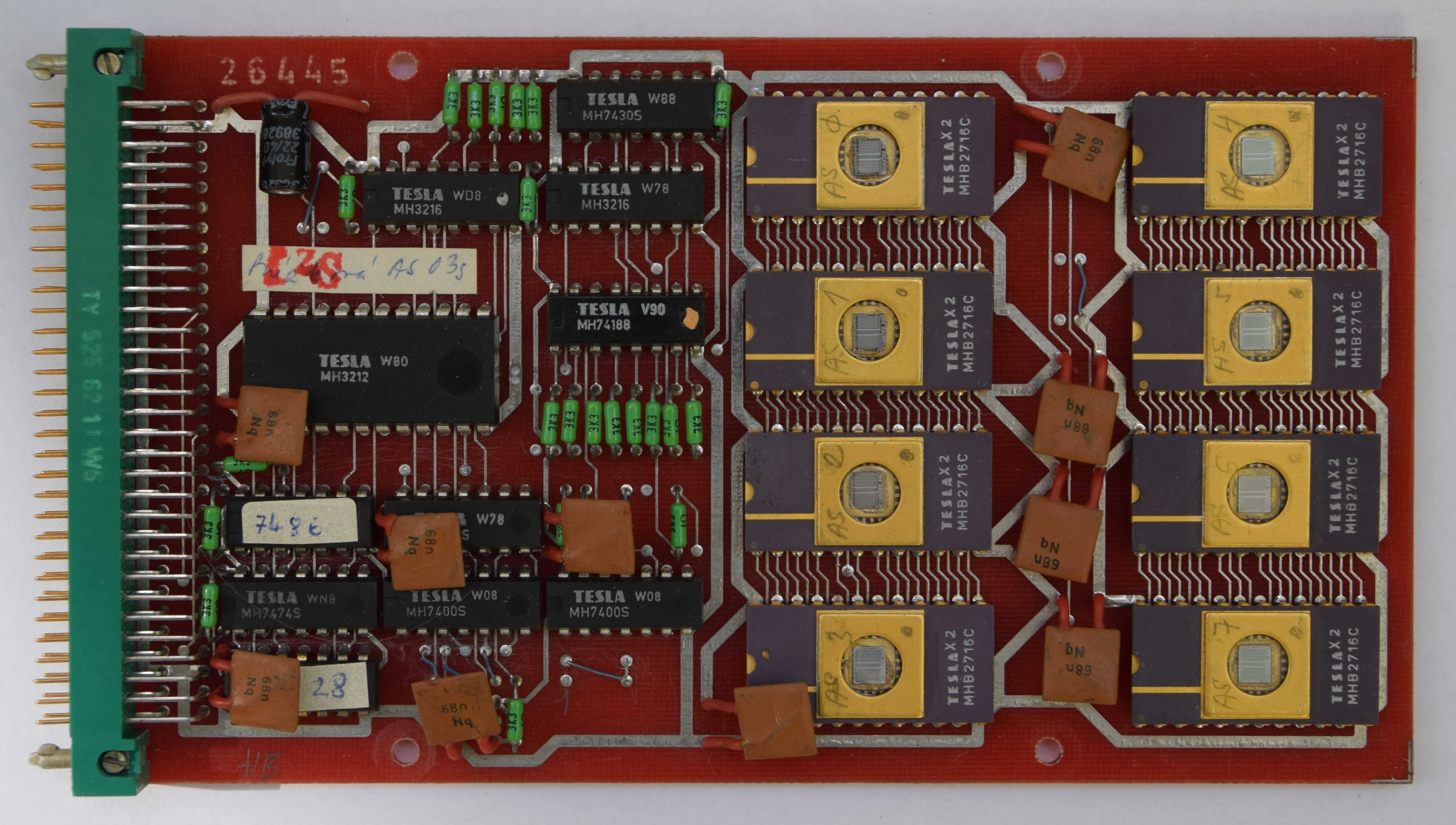

DPS AMOS

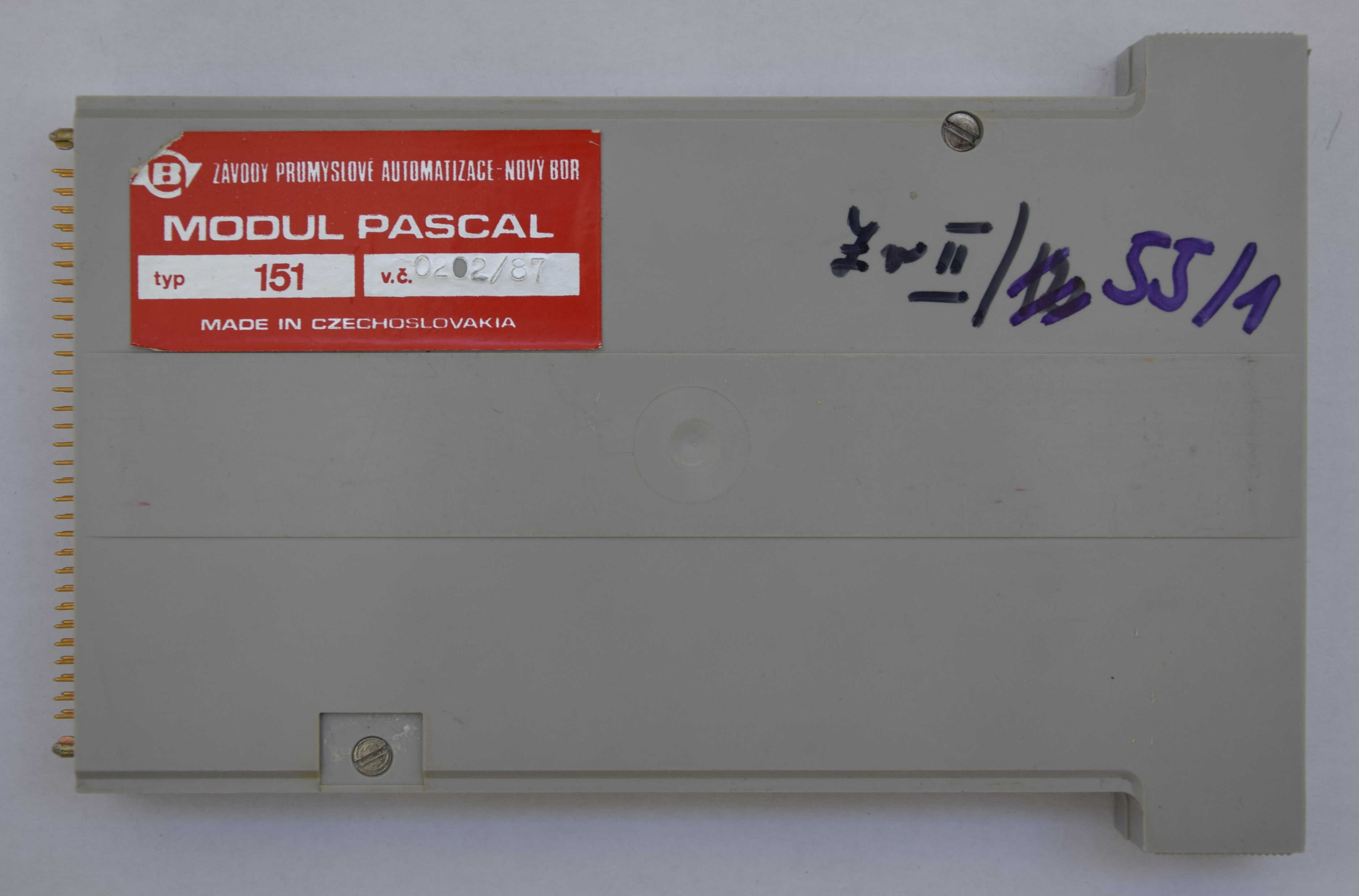

AMOS PASCAL

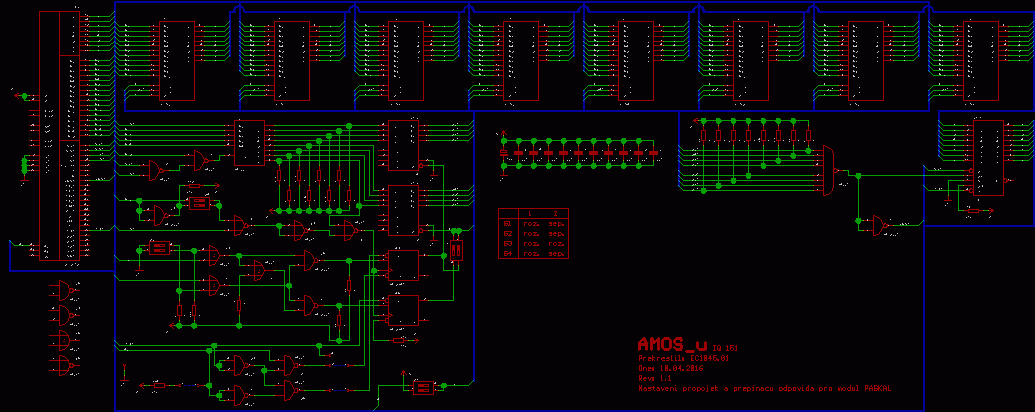

Schéma AMOS PASCAL a černobílá verze ZDE.

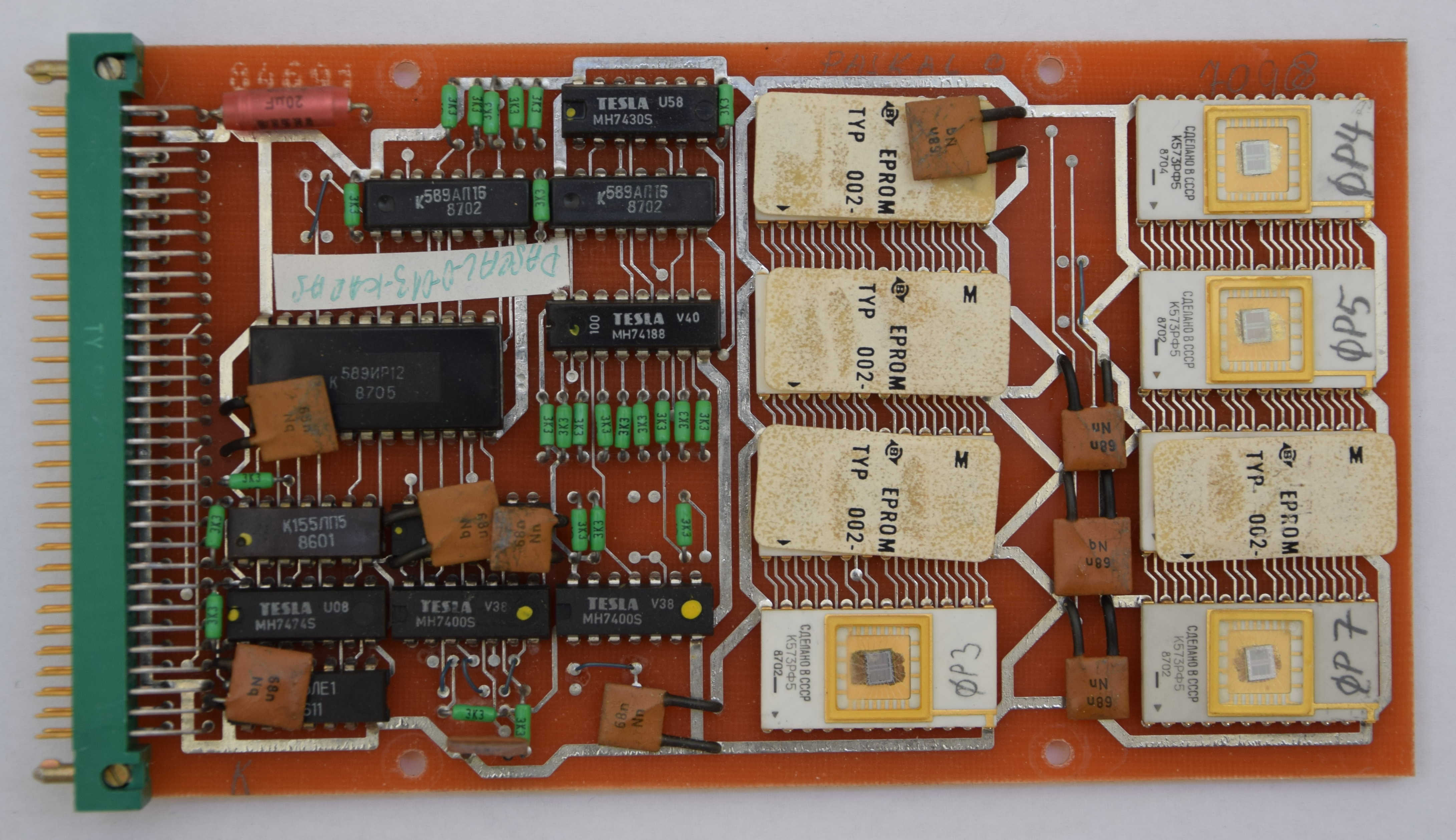

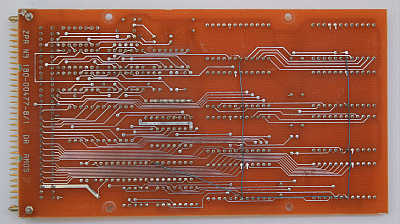

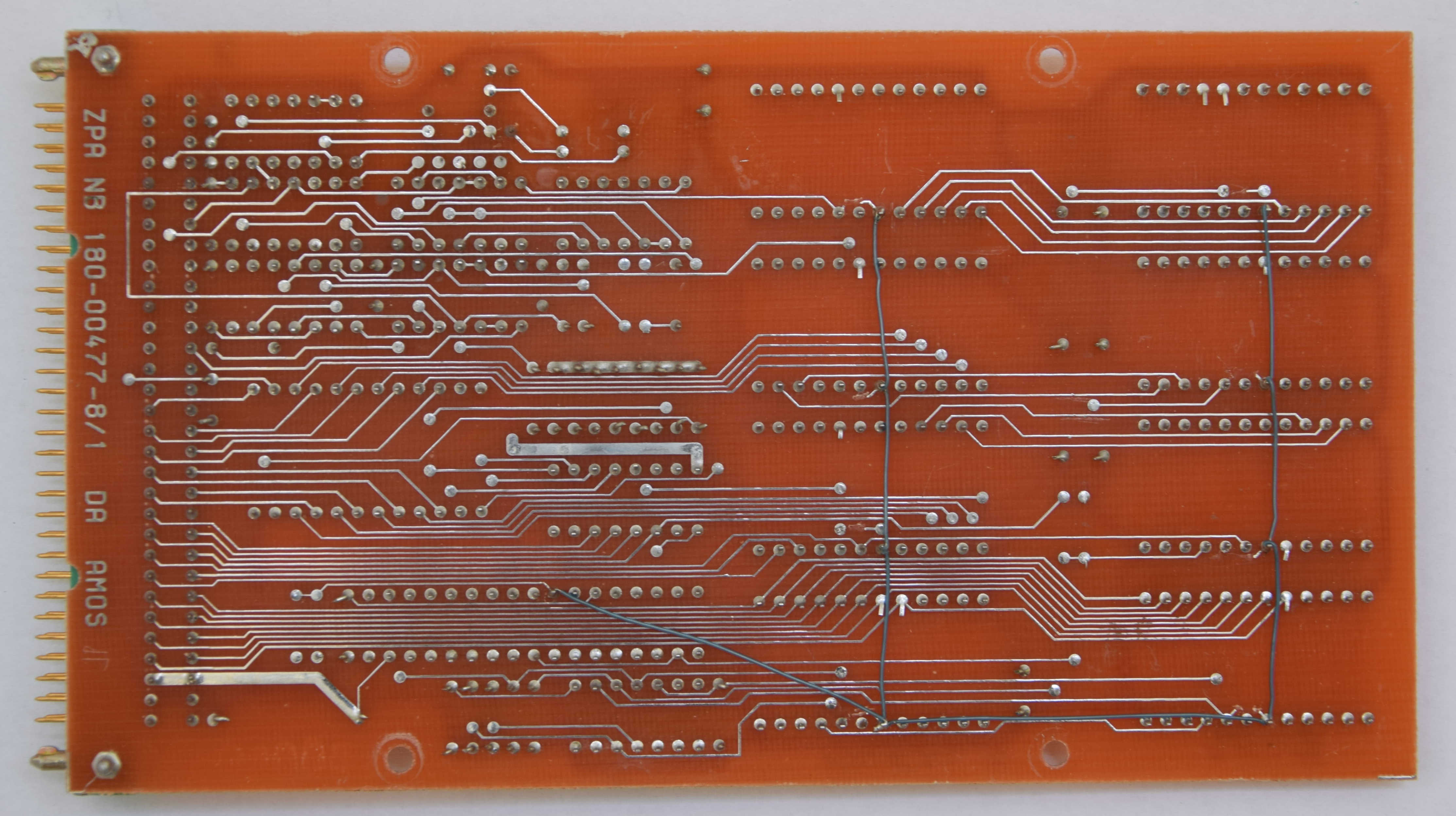

DPS AMOS

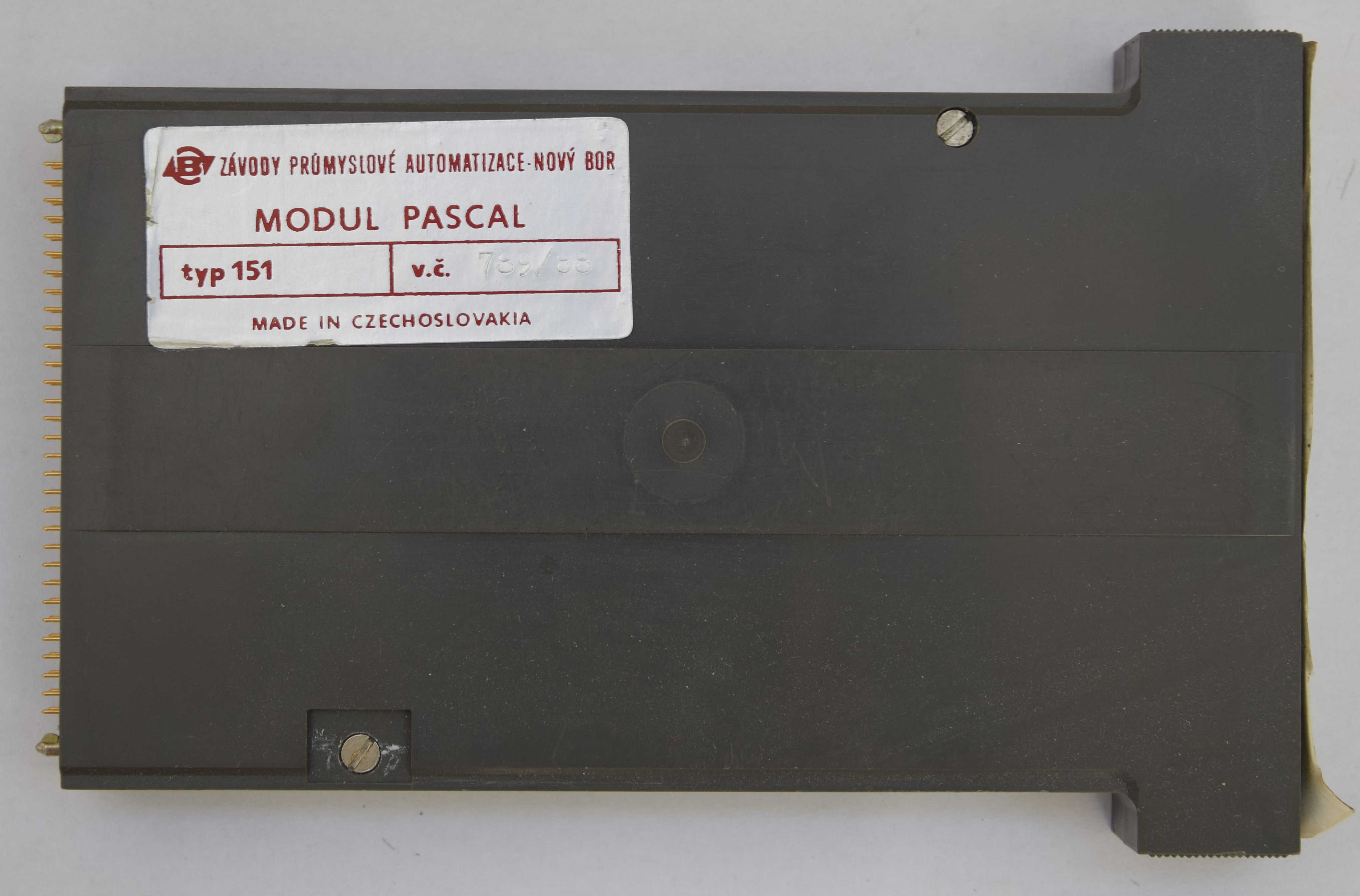

AMOS PASCAL1

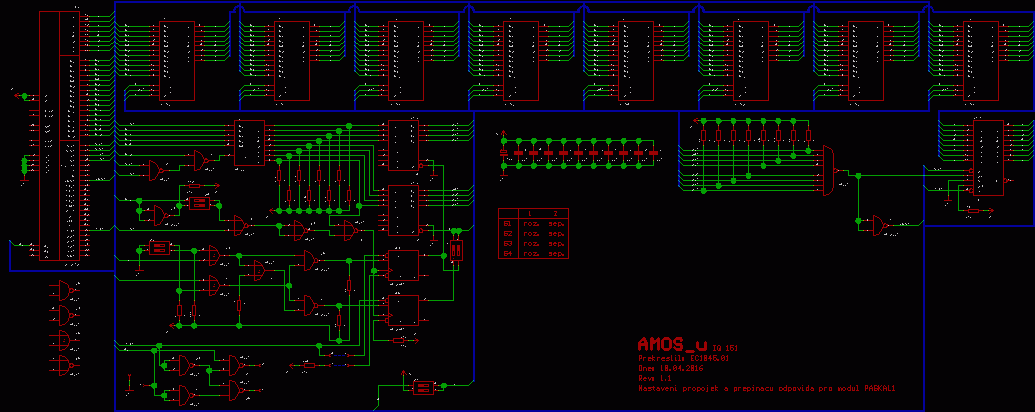

Schéma AMOS PASCAL1 a černobílá verze ZDE.

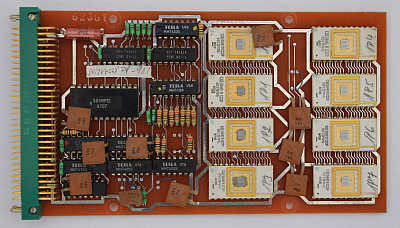

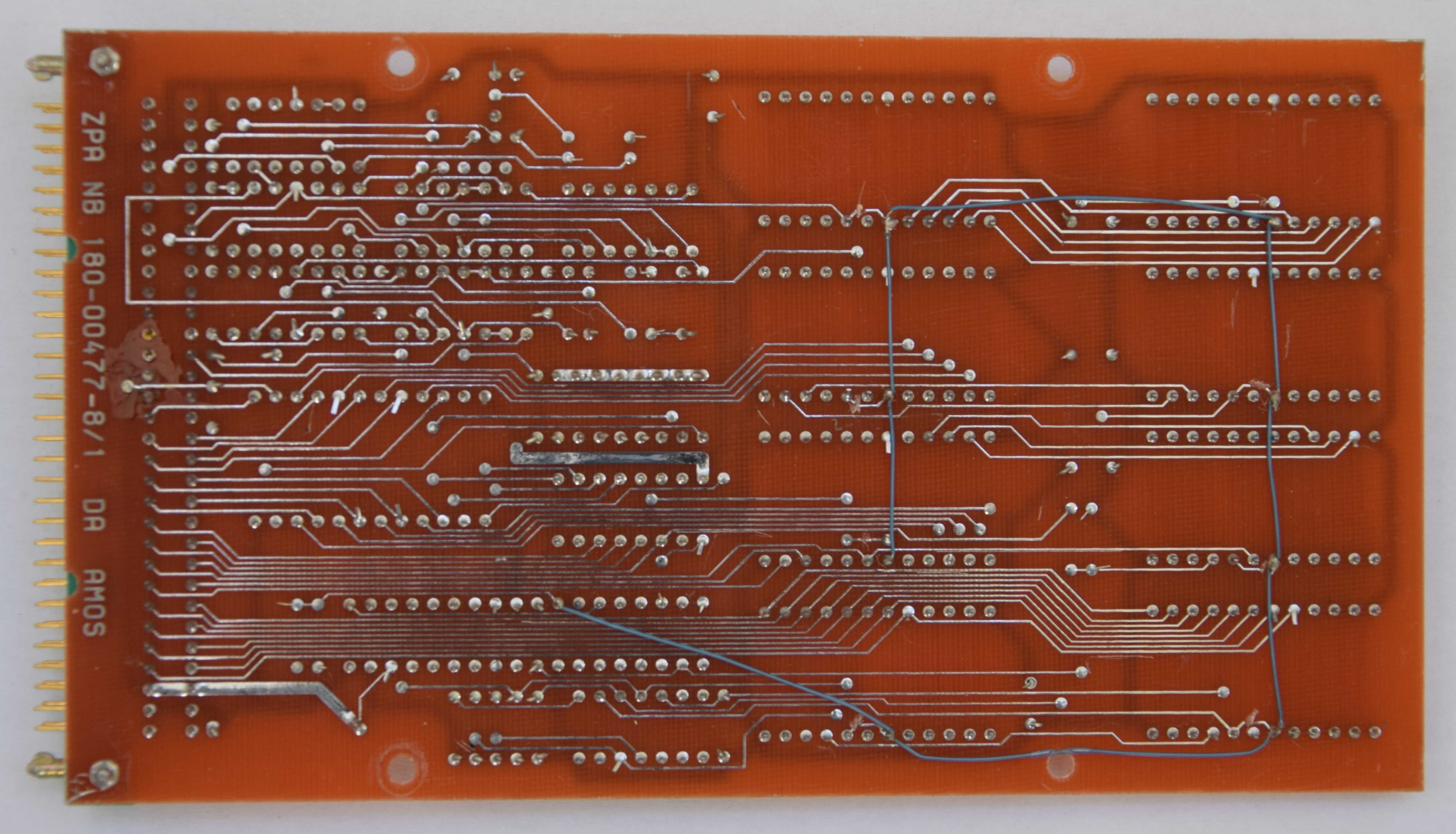

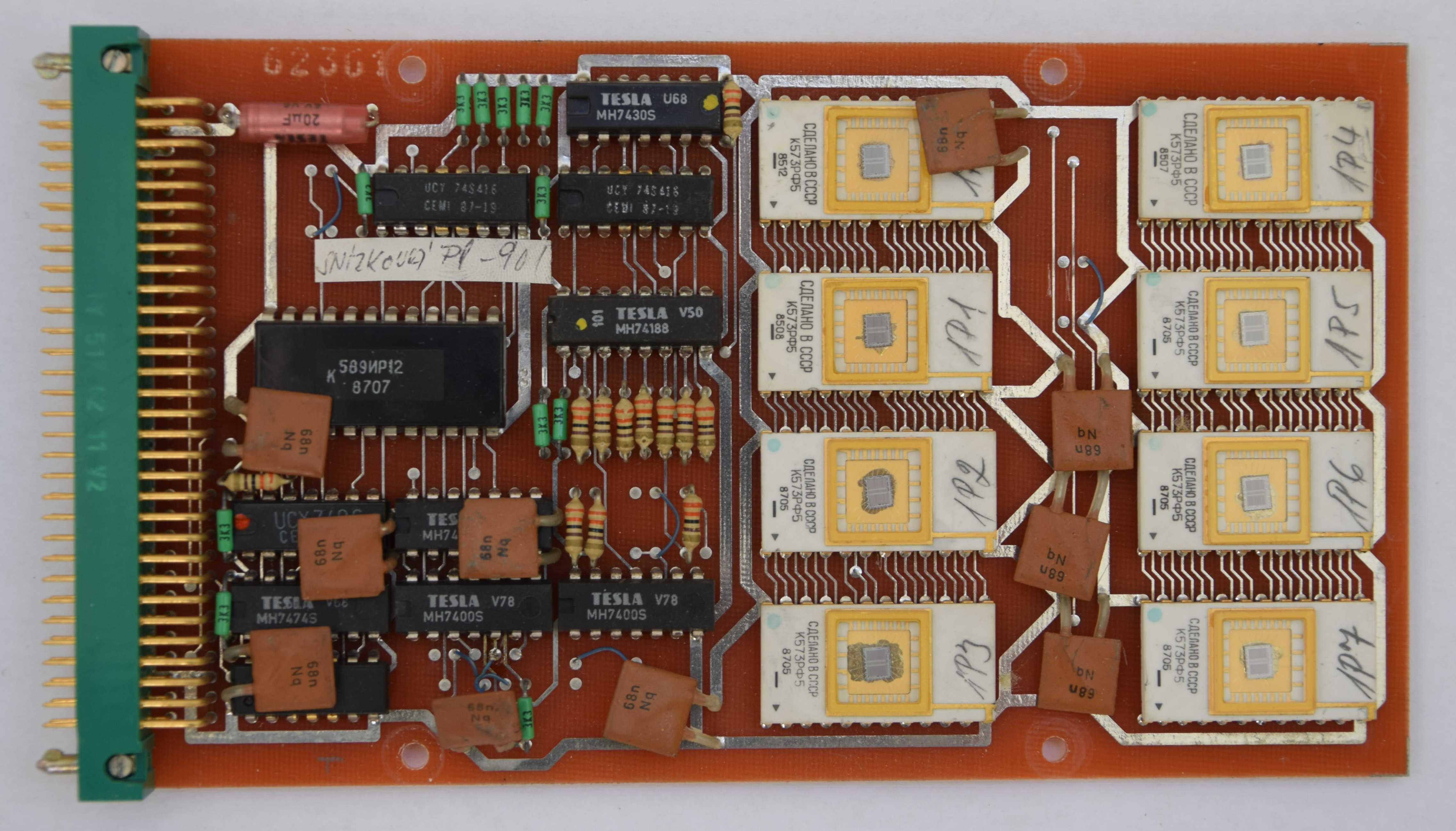

DPS AMOS
