HRC

K desce nemám dokumentaci, schéma získáno metodou zpětného inženýrství.

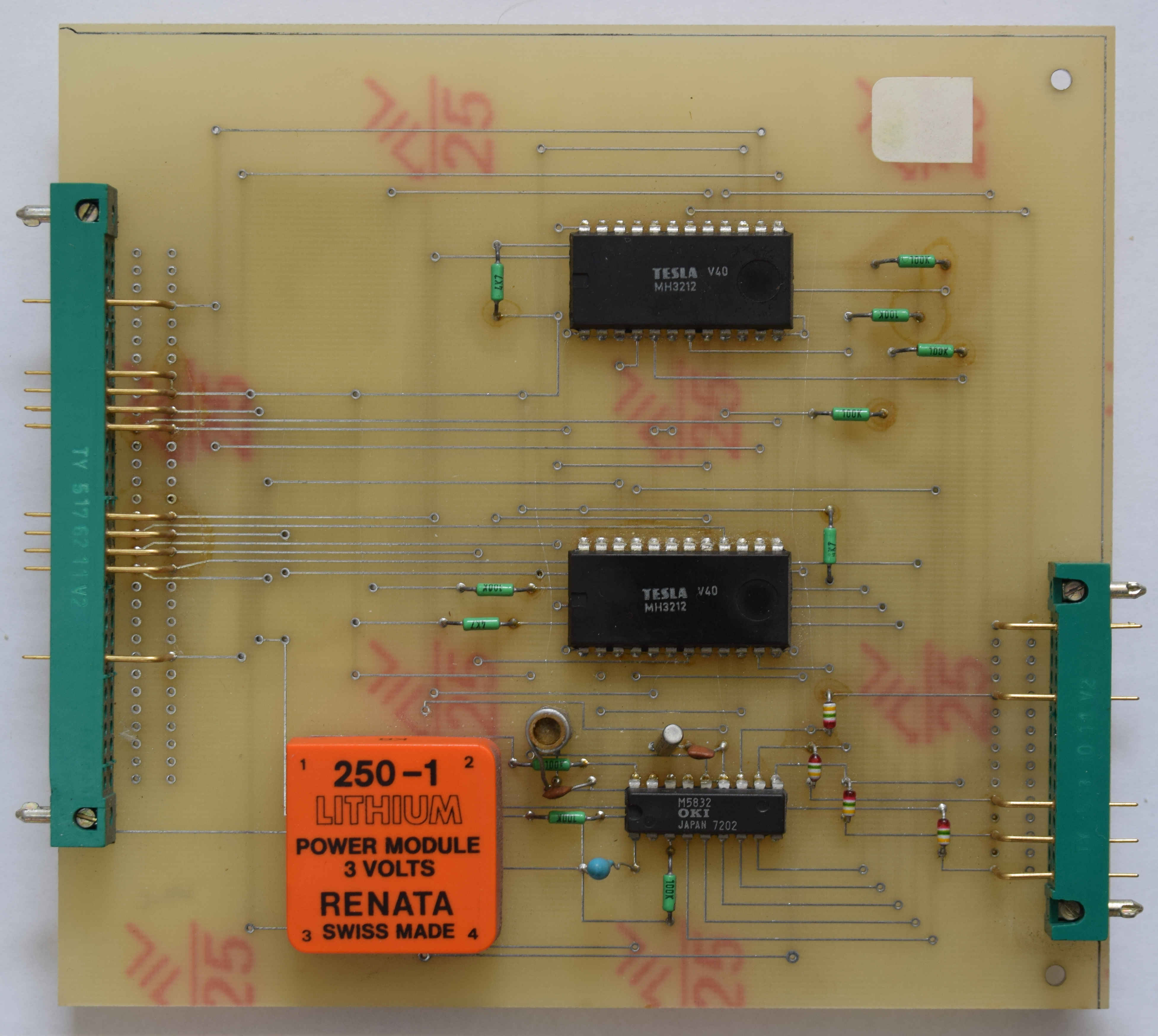

Zálohované hodiny reálného času postaveny na obvodu M5832. Deska je s vysokou pravděpodobností adresována v paměti za pomoci upravené desky REM-1 přes rezervní signály sběrnice ARB-1.

HRC, OVABS, VYS, plus další standardní, některé upravené desky byly součástí jednoho systému. Netuším, k čemu daný systém sloužil. Desky zapůjčeny z daného systému.

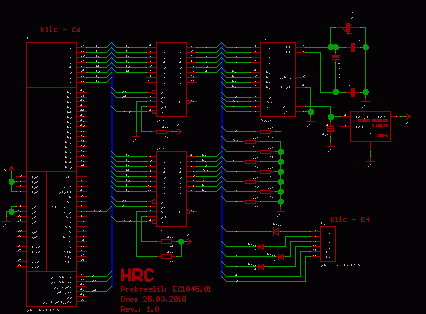

Schéma HRC a černobílá verze ZDE.

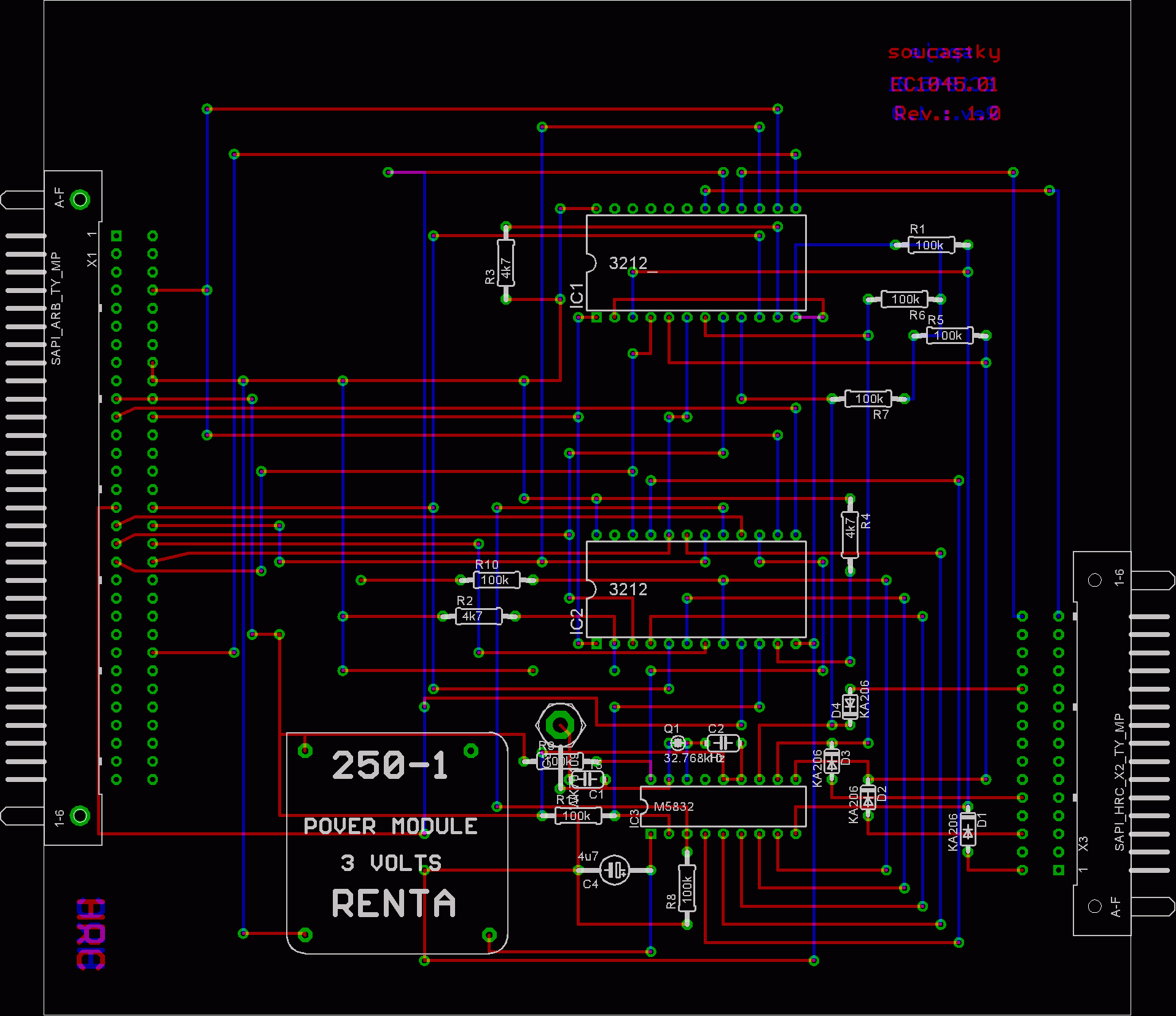

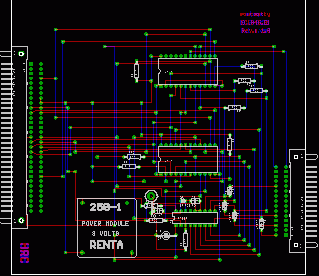

DPS HRC
