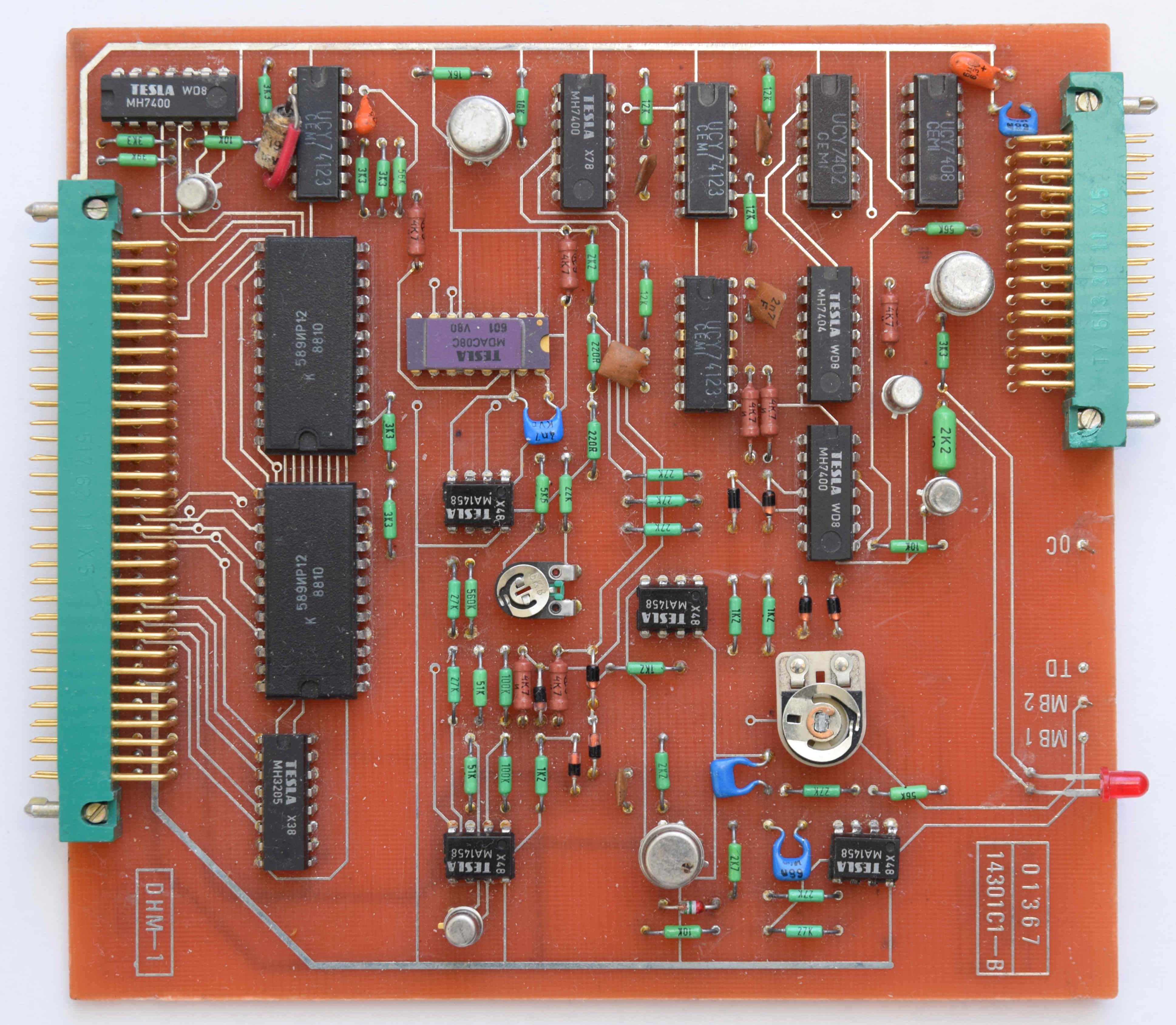

DHM-1

K desce DHM-1 nemám dokumentaci, schéma získáno metodou zpětného inženýrstvý.

Stručný popis funkce.

Není mi znám původ desky ani netuším její funkci. Na desce se nachází zapojení typu "watch dog".

Adresace desky

Deska obsahuje neúplný dekodér adres, čímž zabírá 8 adres pro zápis A0 až A7 a 4 adresy pro čtení A0 až A3. Kdy vždy 4 adresy po sobě se zrcadlí.

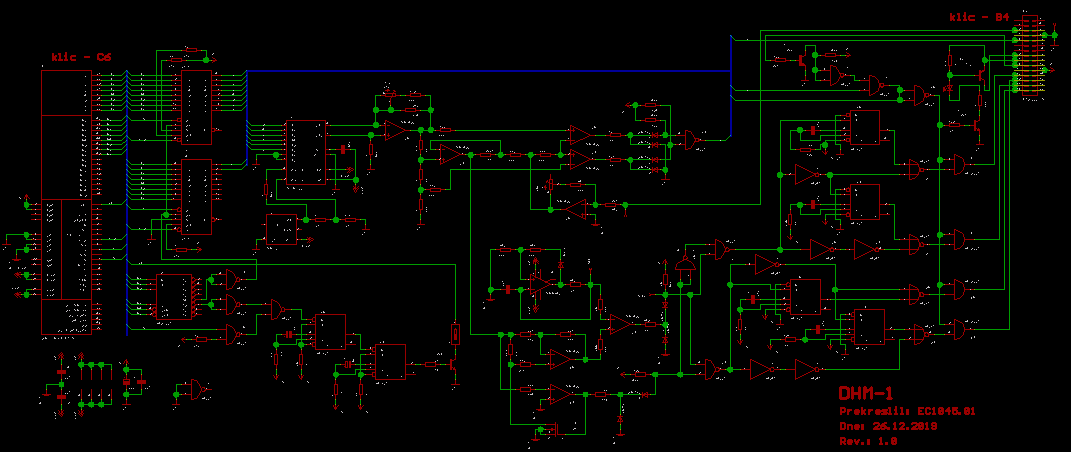

Schéma DHM-1 a černobílá verze ZDE.

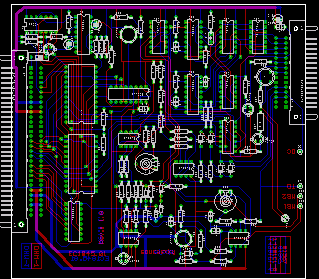

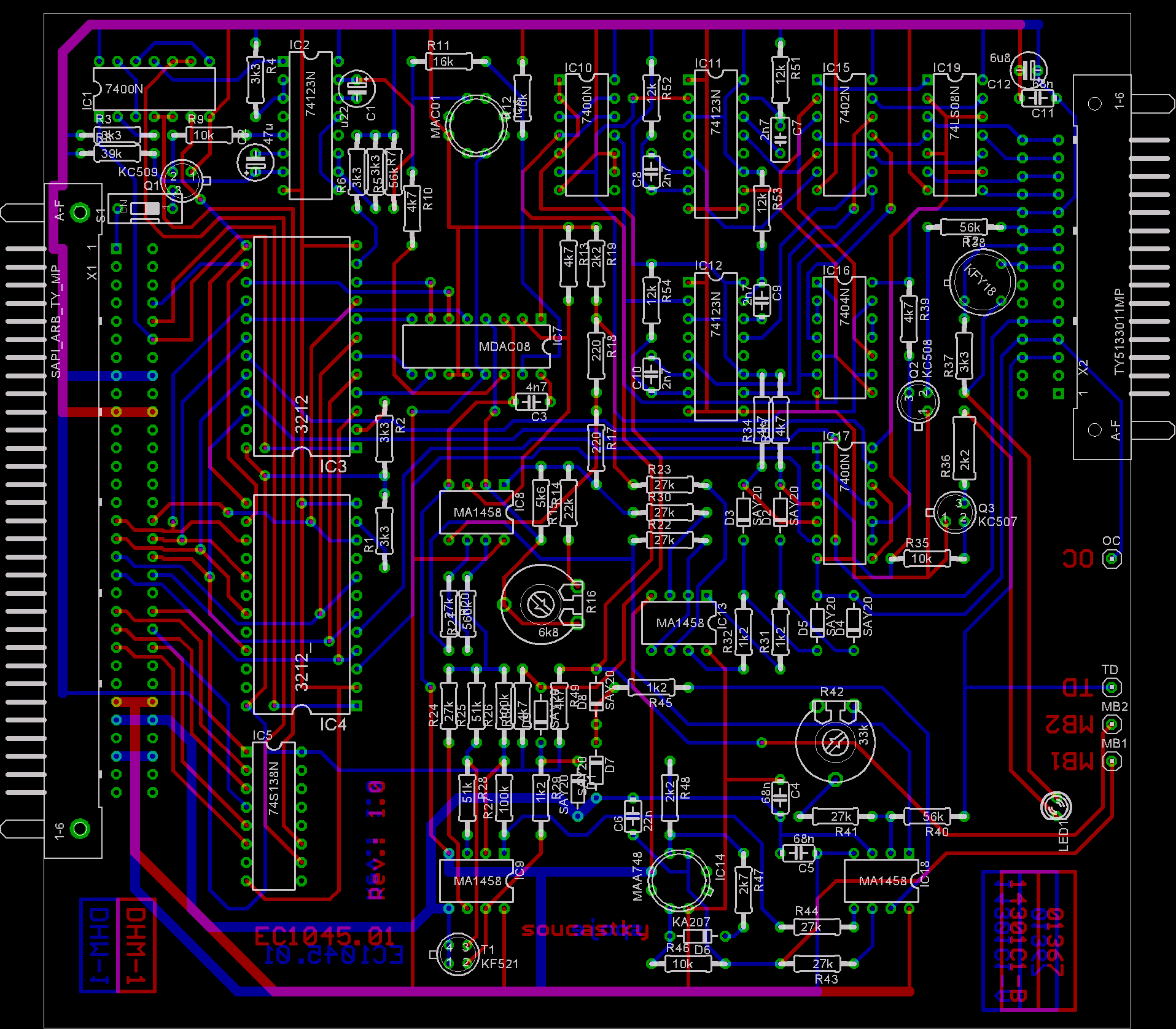

DPS DHM-1
