Mikropočítač PMD-85 |
Příslušenství k PMD-85
8 bity / PMD-85 / Mikropočítač PMD 85 / PMD 85-2A
Mikropočítač

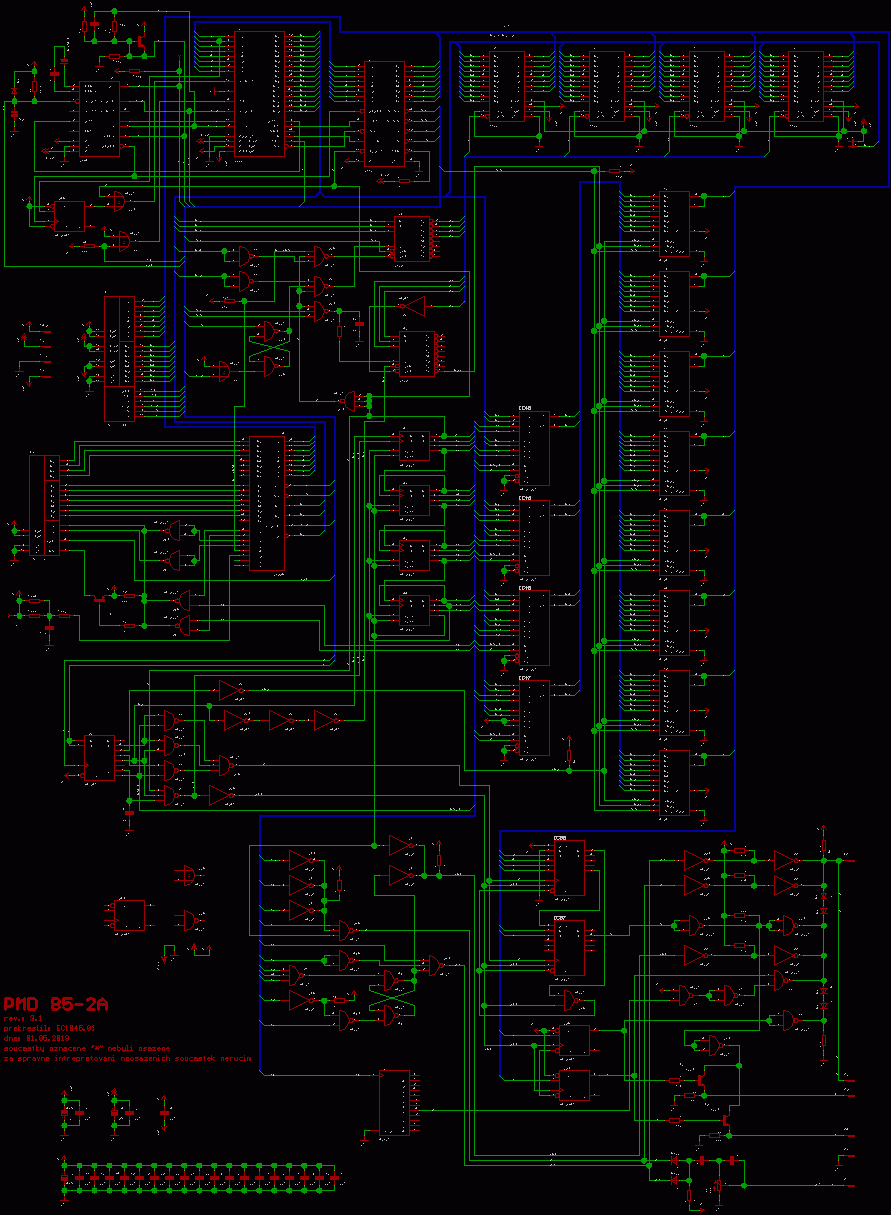

Schéma PMD 85-2A a černobílá verze ZDE.

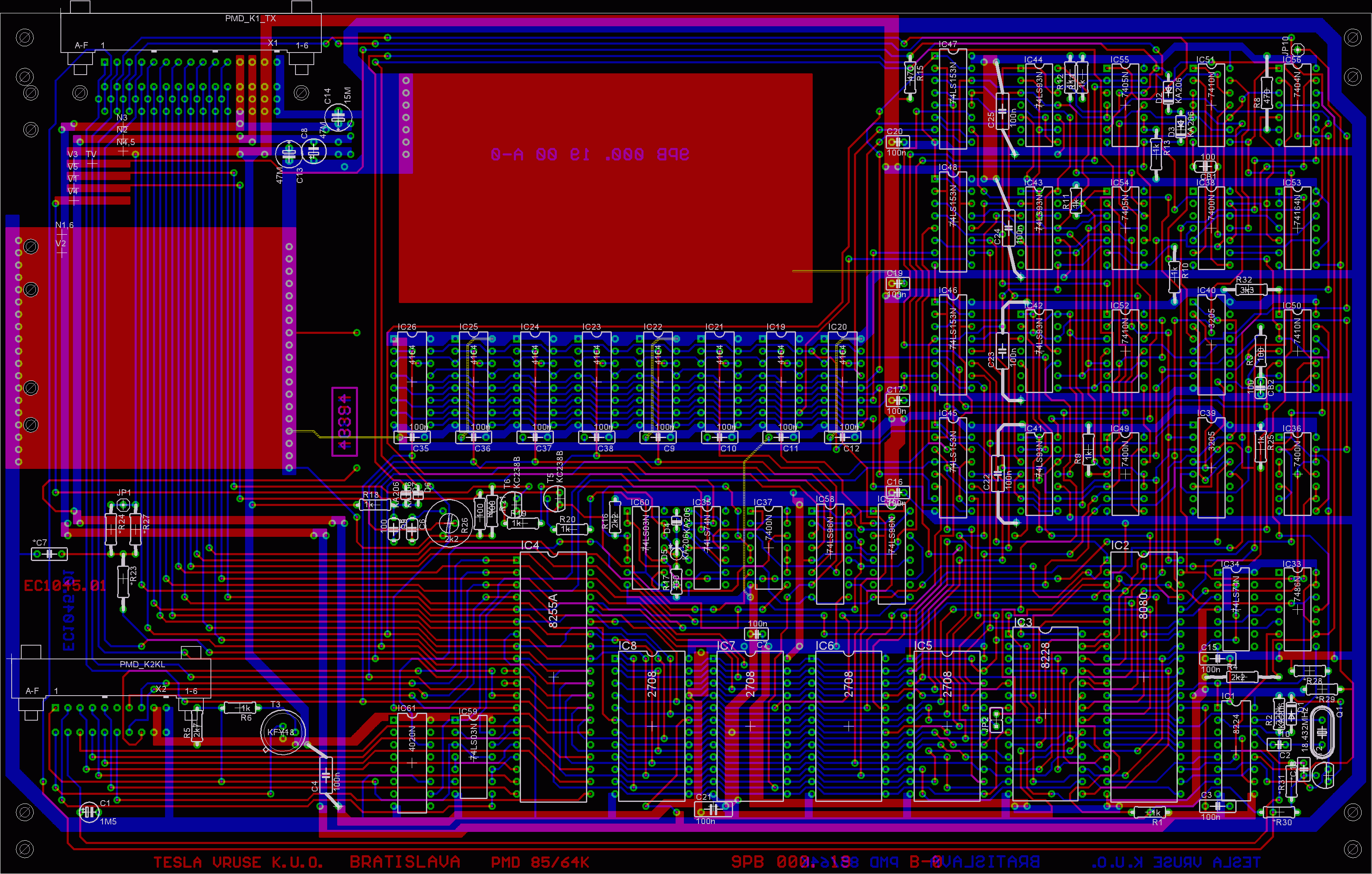

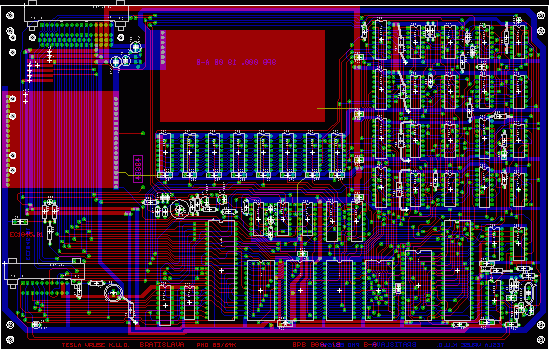

DPS PMD 85-2A
Klávesnice
Schéma klavesnice a černobílá verze ZDE.
DPS klávesnice
DPS klávesnice
ROM modul
Schéma ROM modulu a černobílá verze ZDE.
DPS ROM modulu
Schéma ROM modulu a černobílá verze ZDE.
DPS ROM modulu
Modul rozhraní
Schéma rozhrani a černobílá verze ZDE.
DPS rozhrani
Schéma rozhrani a černobílá verze ZDE.
DPS rozhrani
