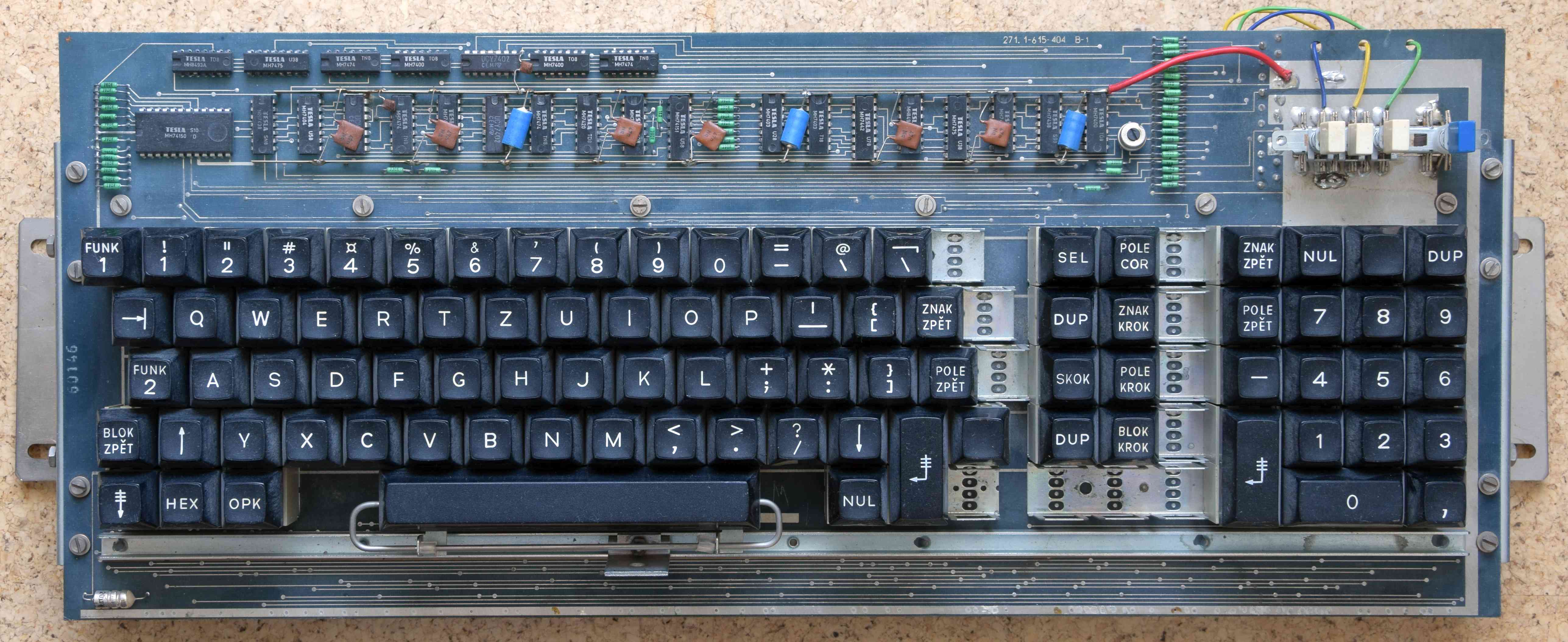

Klávesnice z pořizovačů dat CONSUL 2711 až 2714

Klávesnice z pořizovačů dat CONSUL 2711 až 2714

Ke klávesnici nemám dokumentaci, schéma získáno metodou zpětného inženýrství.

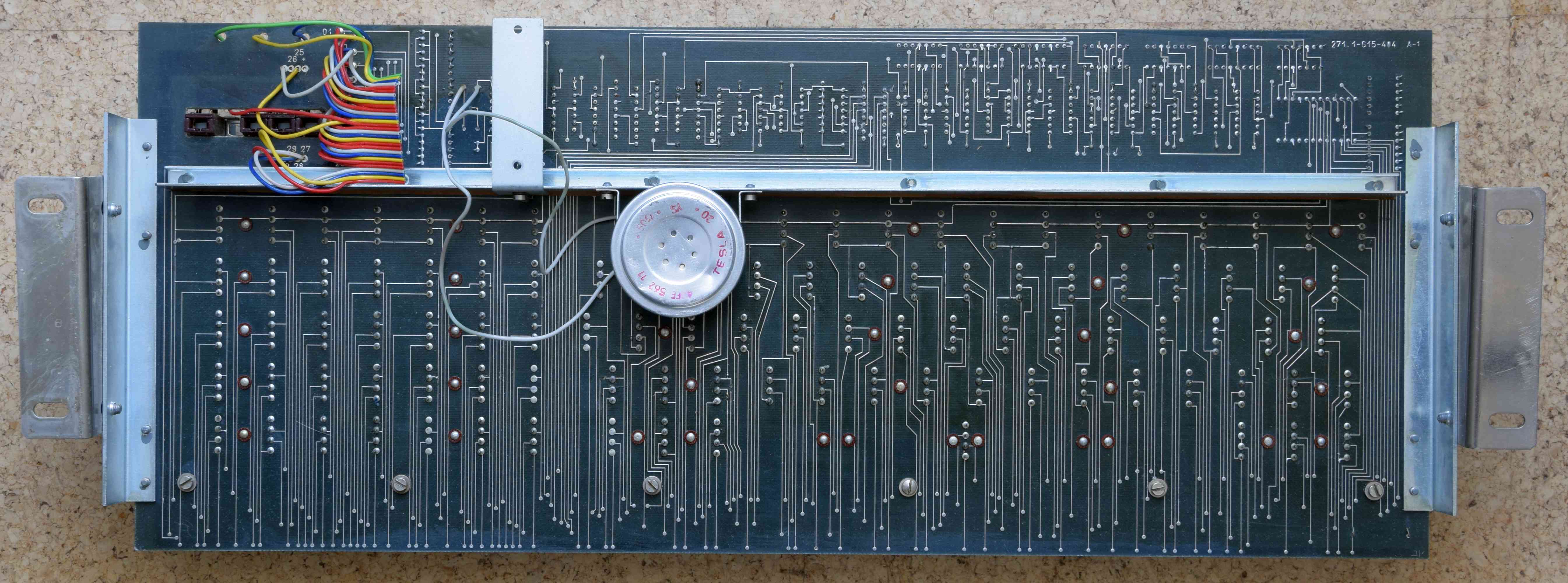

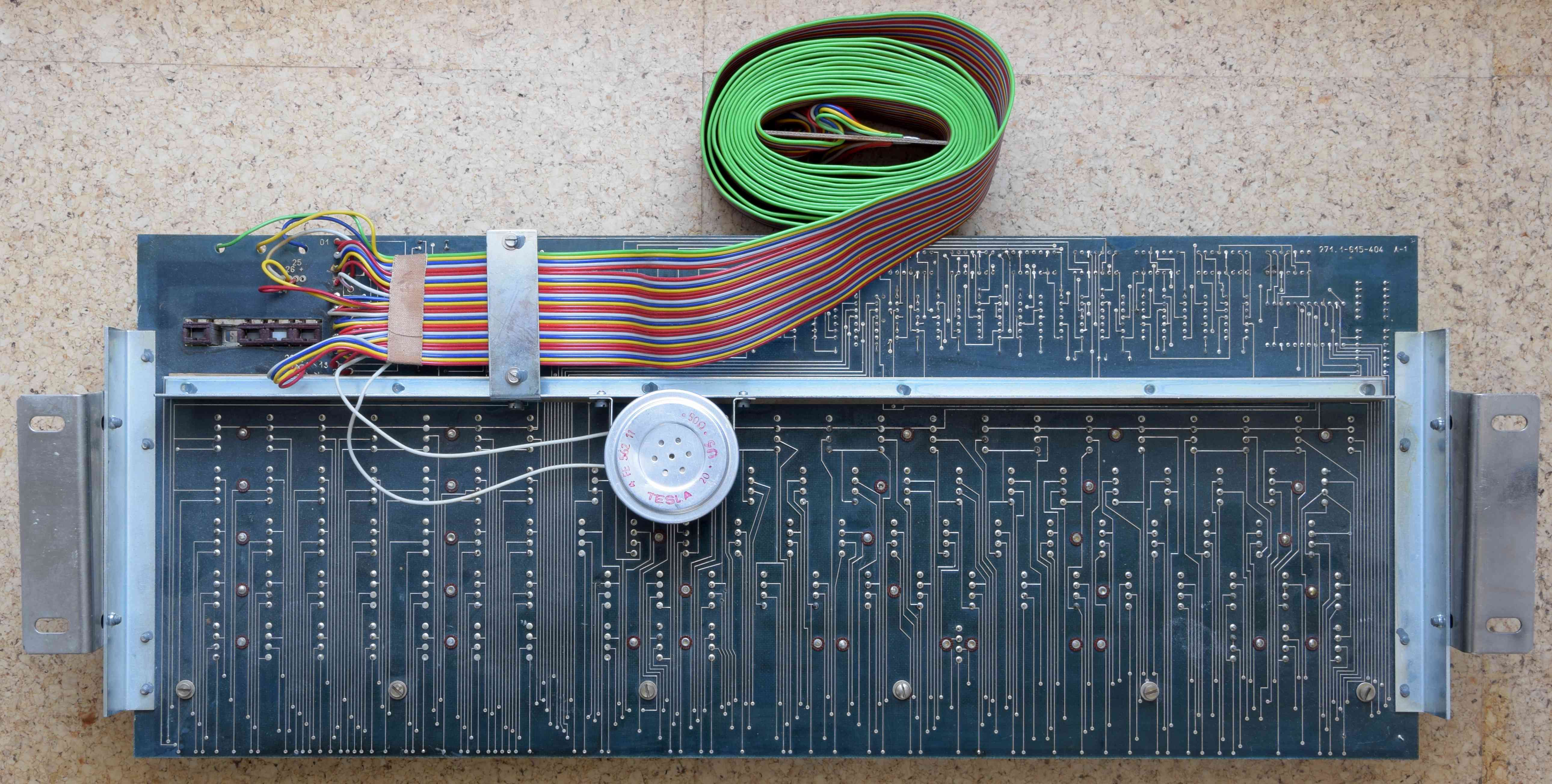

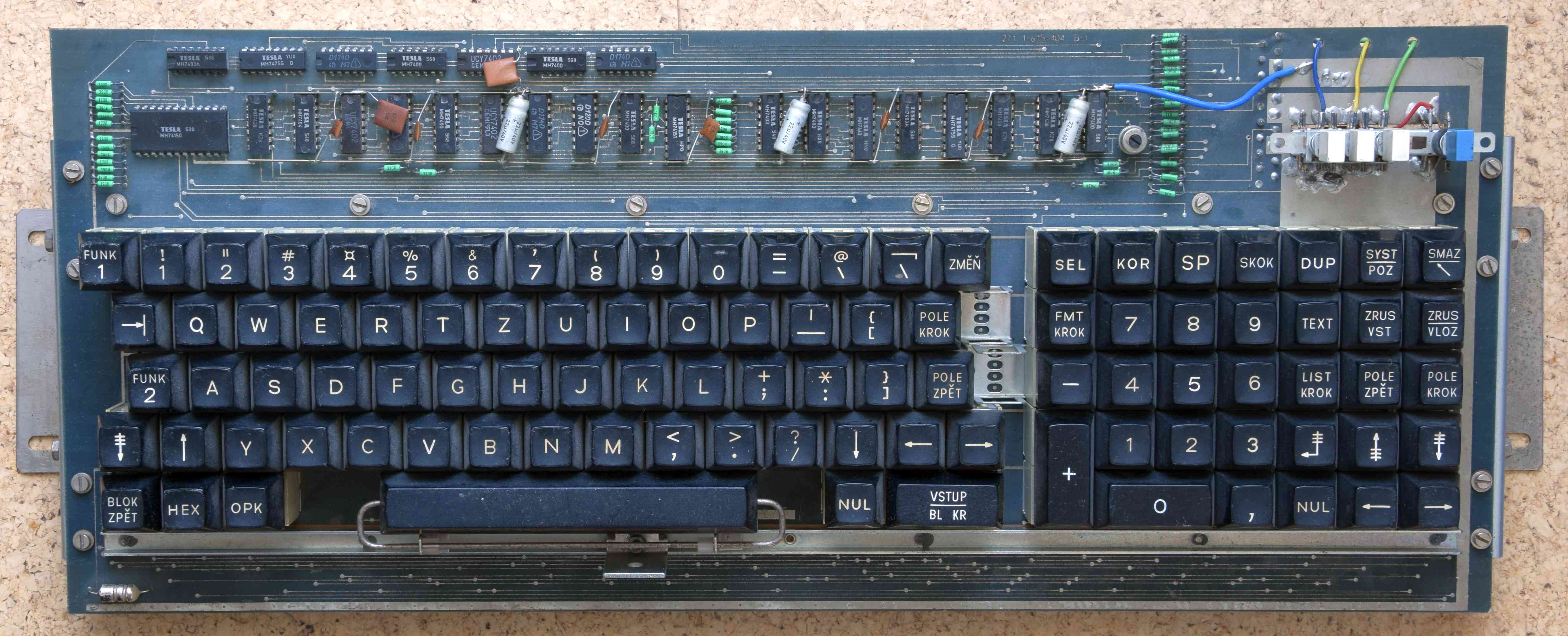

Stručný popis klávesnice.

Klávesnice je postavená na hallových snímačích MH1SS1 které mají dva oddělené výstupy s otevřeními kolektory, které umožňují zapojení typu montážní OR. Konstrukční provedení klávesnice je obdobné s řadou klávesnic 259. Klávesnice obsahuje řídící logiku, která vrací 7bitový kód, o jaký kód jde, se mi nepovedlo zjistit. Není mi známo, ze kterých konkrétních pořizovačů dat klávesnice pocházejí. Vypadá to, že základní klávesové pole je shodné ale liší se pomocné klávesové pole … aneb minimálně část kódů z klávesnice se musela programově převádět. Klávesnice pracuje na skenovacím principu, kdy hodinový signál dodává spolupracující zařízení. Délka kabelu je cca 3,5m.

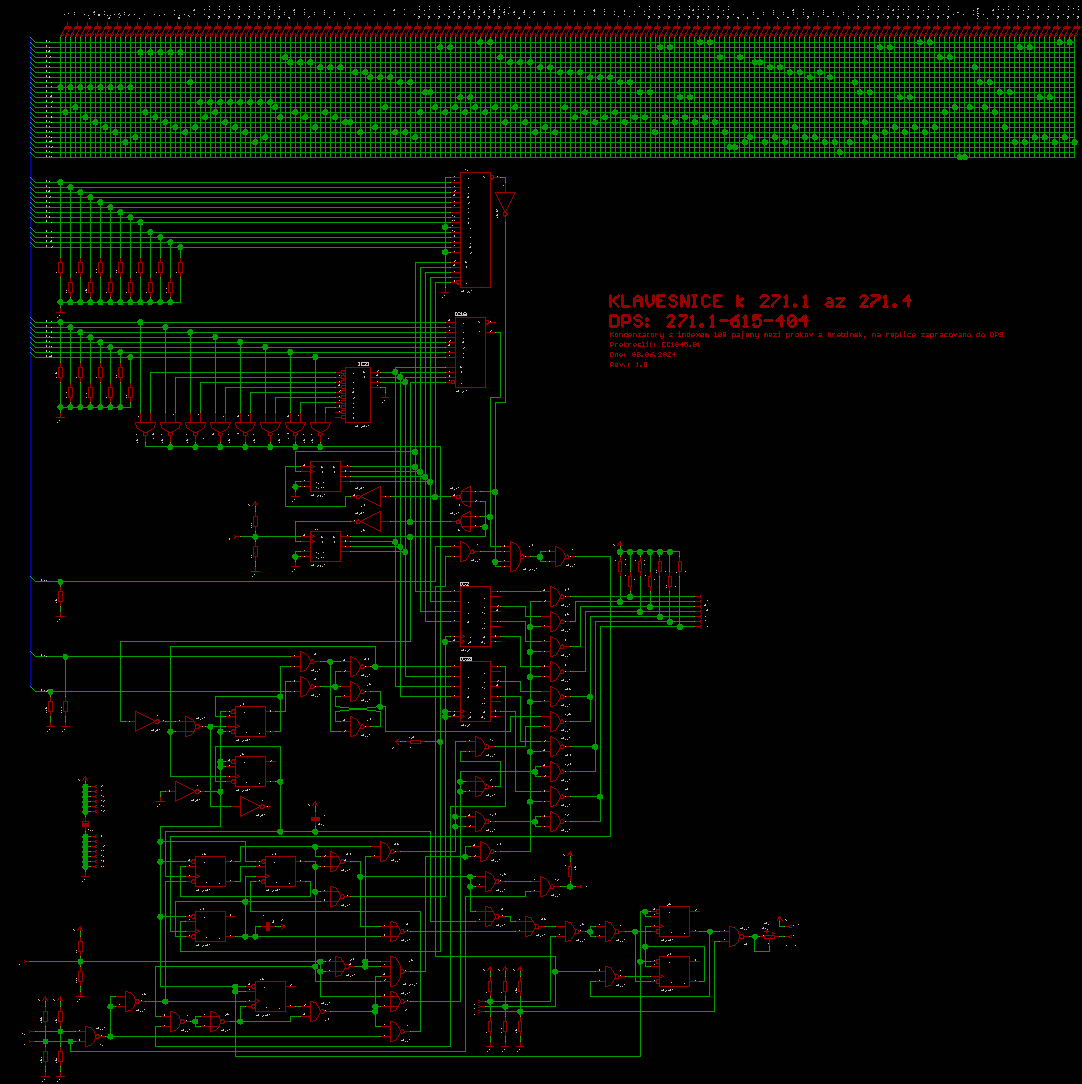

Schéma klávesnice z pořizovačů dat CONSUL 2711 až 2714 a černobílá verze ZDE.

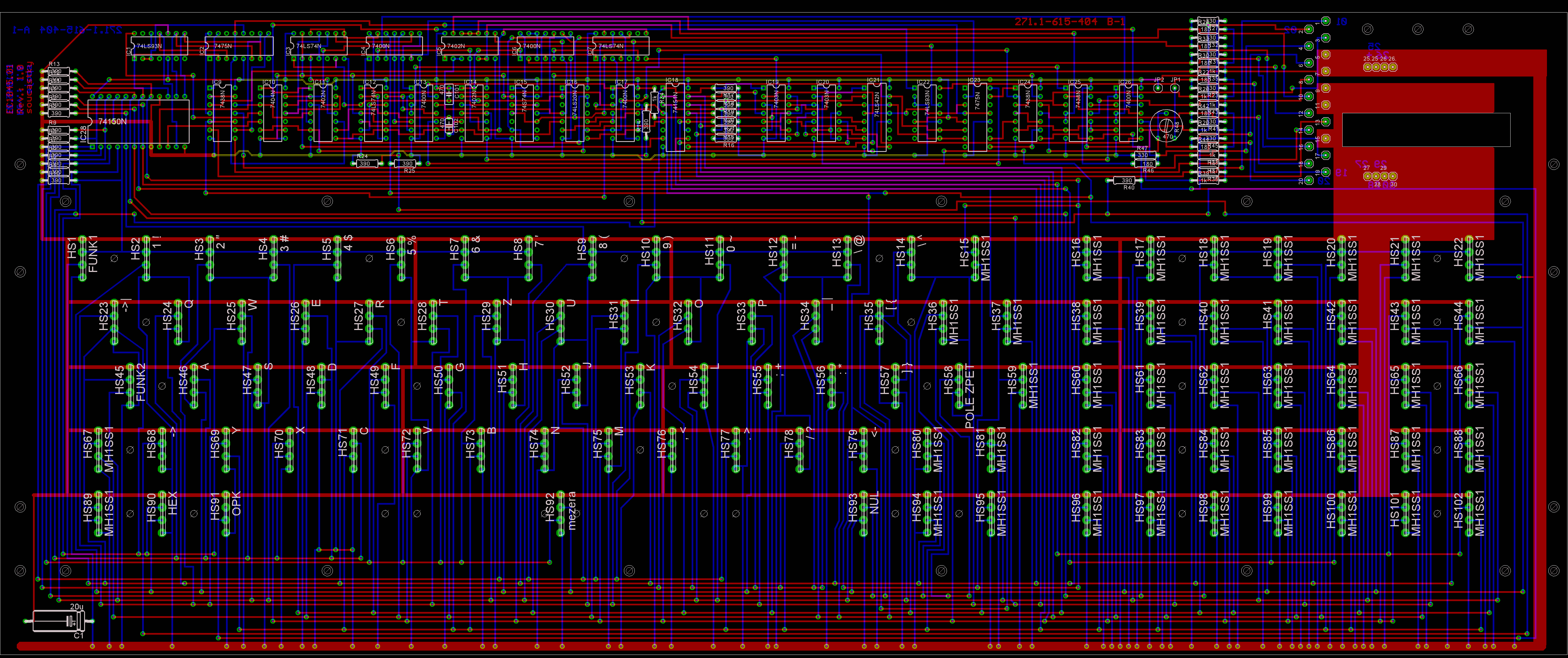

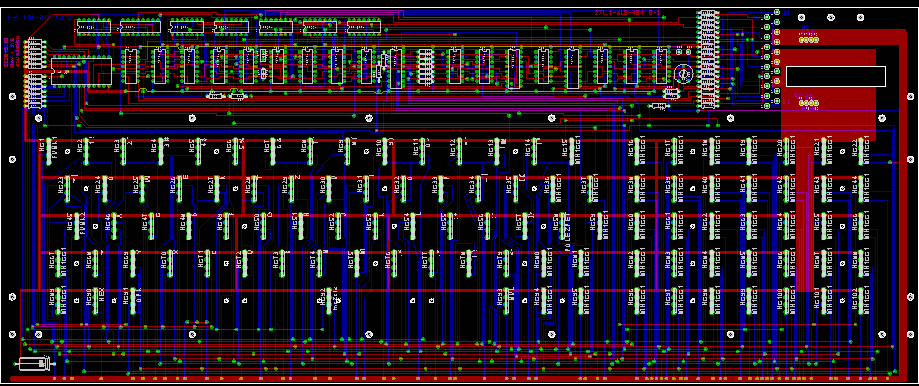

Výkres osazení klávesnice z pořizovačů dat CONSUL 2711 až 2714

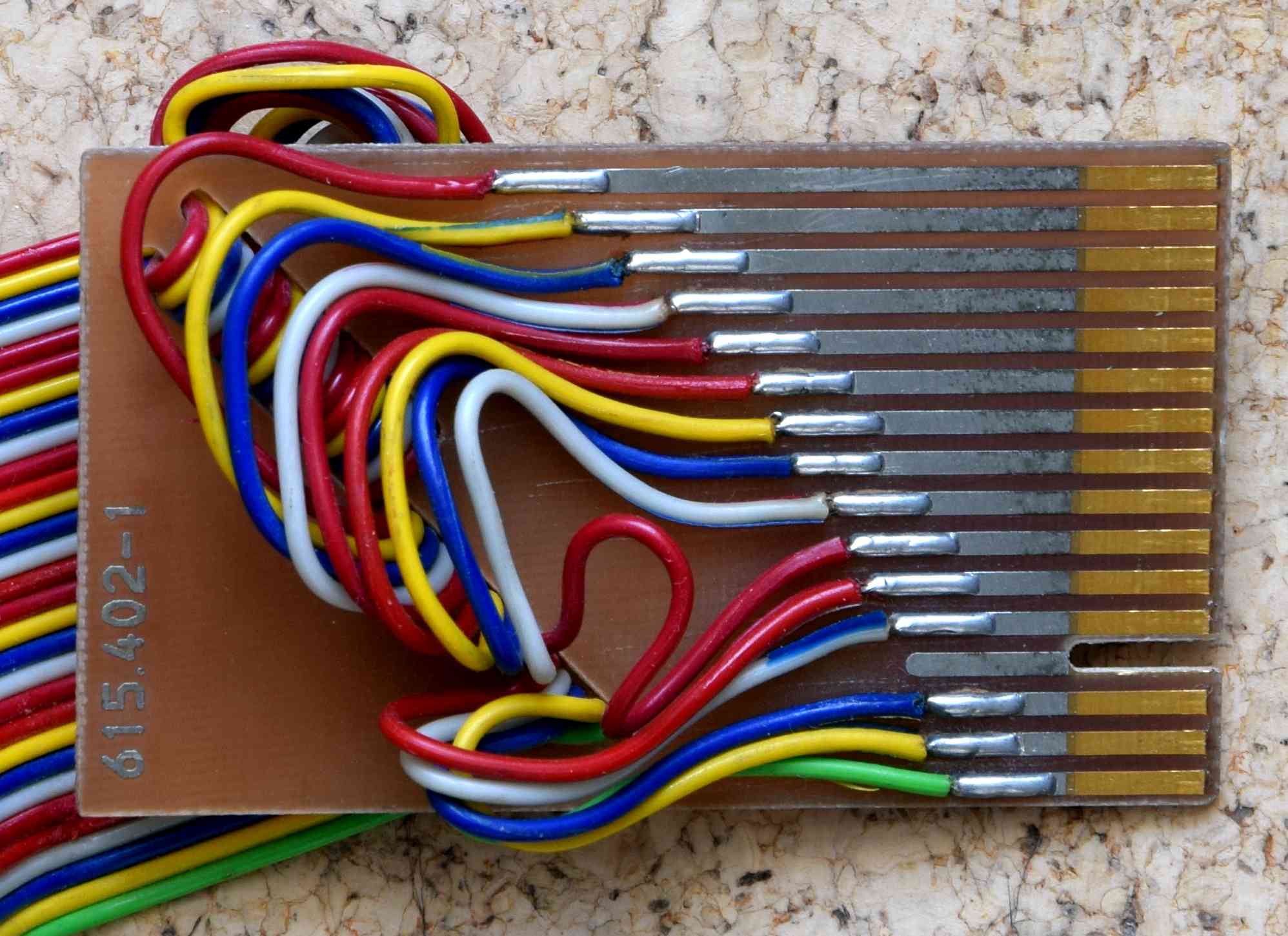

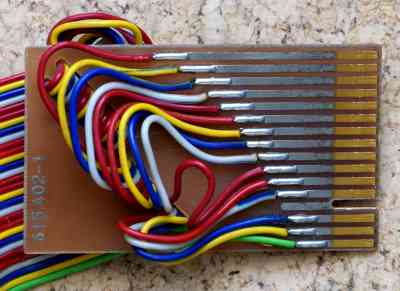

Schéma konektoru a černobílá verze ZDE.

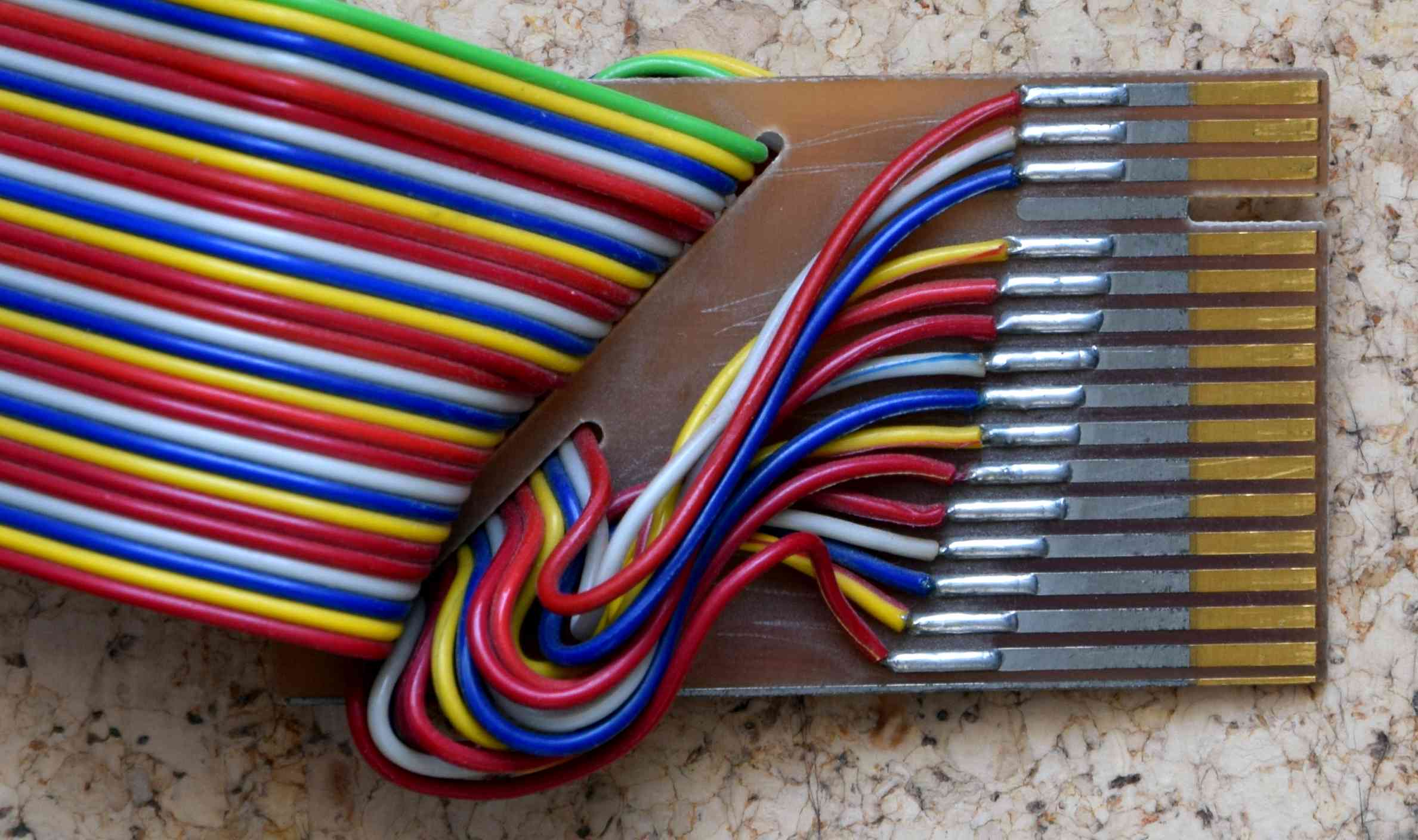

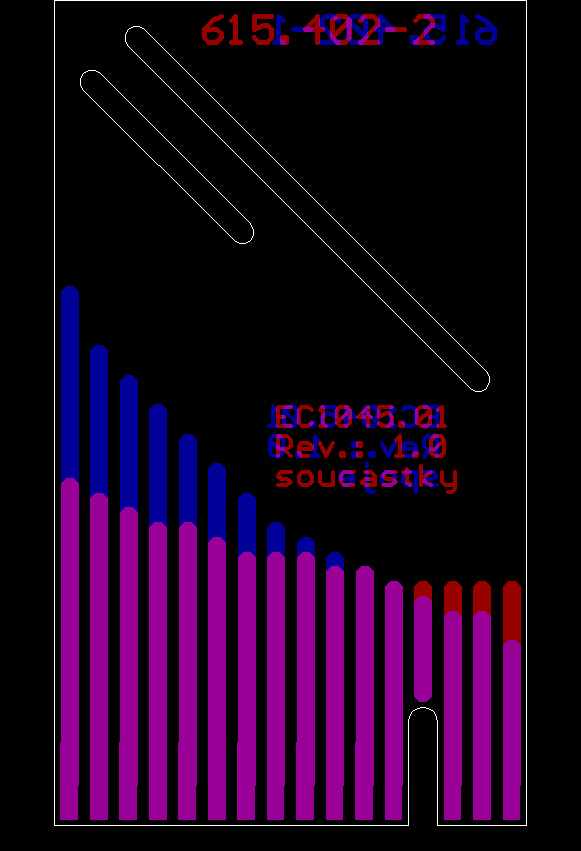

Výkres konektoru
