12 místný 7 segmentový displej s klávesnicí 7298

K displeji s klávesnicí nemám dokumentaci, schéma získáno metodou zpětného inženýrství.

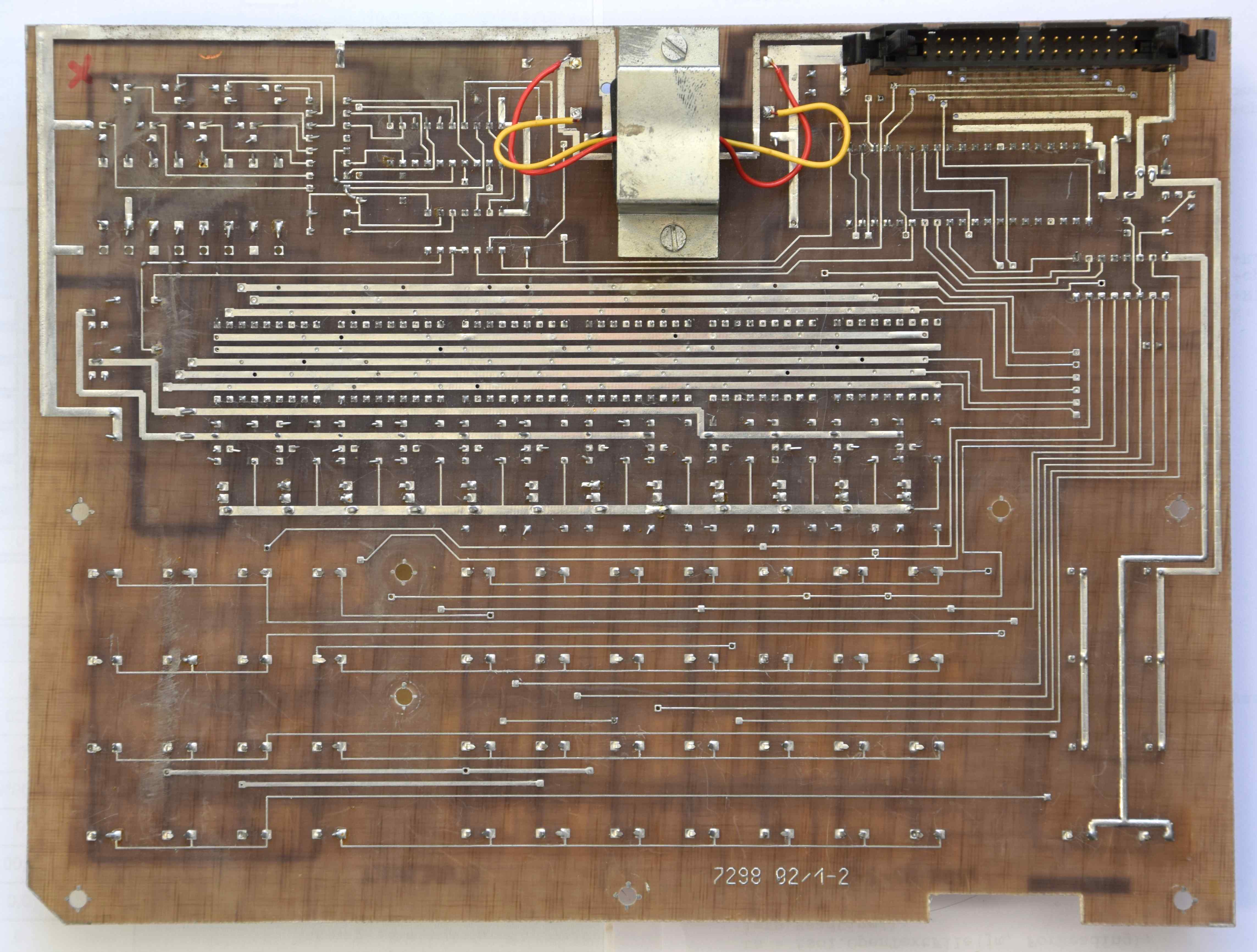

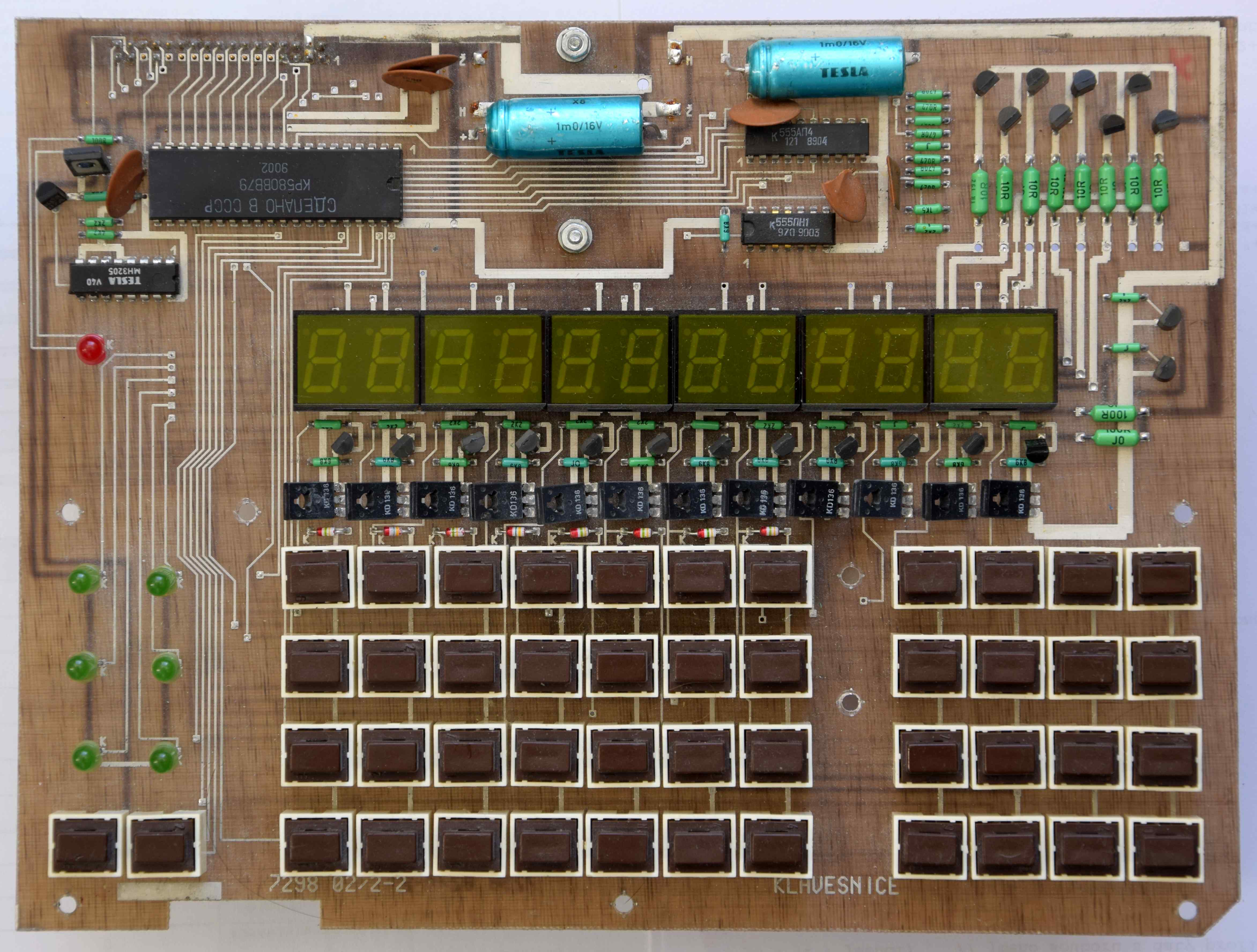

Displej s klávesnicí je katalogové zapojení obvodu 8279. Displej s klávesnicí pochází z integrátoru CI-105 z produkce LP Praha. Získáno jako torzo.

Stručný popis displeje s klávesnicí.

Obvod 8279 není využit na plno, aneb z 16 možných 7 segmentových displejů je využito jen 12 a 13 pozice je osazena svítivkami (LED). Taktéž klávesnice je využita jen částečně, aneb z 64 možných kláves je využito 44 kláves. Obvod 8279 je přímo připojen ke konektoru, a tudíž o adresaci se musí postarat spolupracující zařízení.

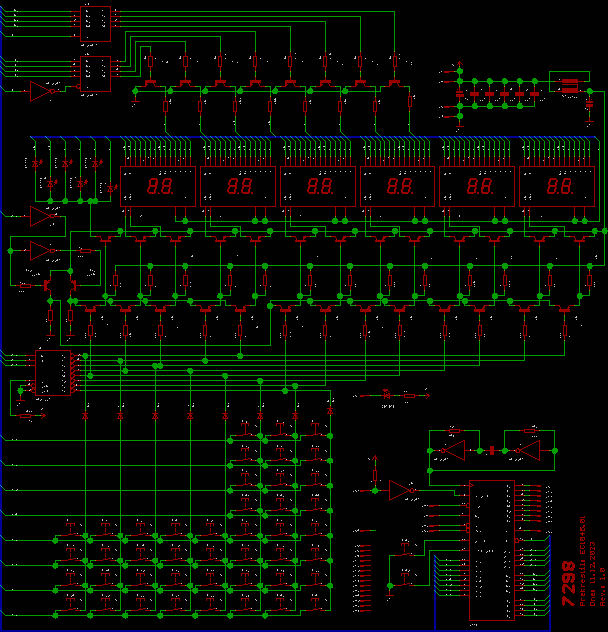

Schéma 12 místného 7 segmentového displeje s klávesnicí 7298 a černobílá verze ZDE.

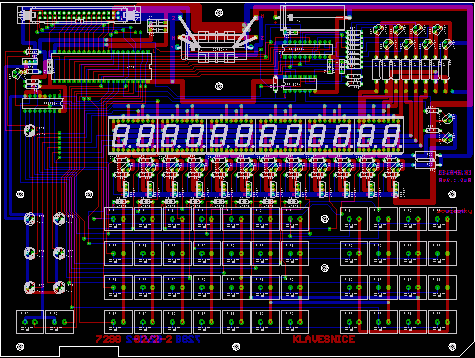

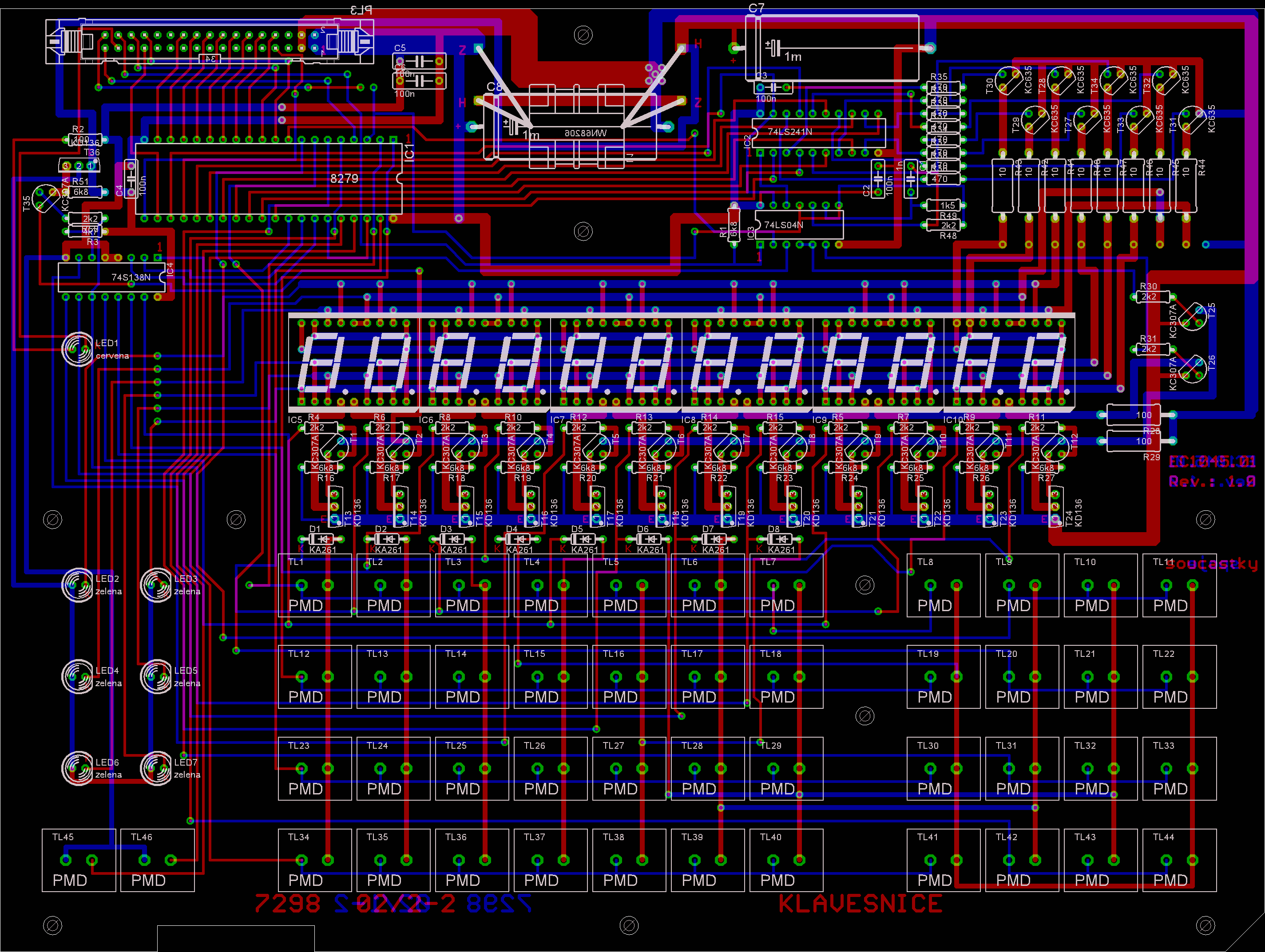

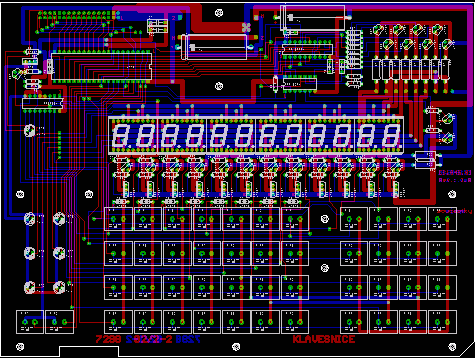

Výkres osazení 12 místného 7 segmentového displeje s klávesnicí 7298, celkový pohled

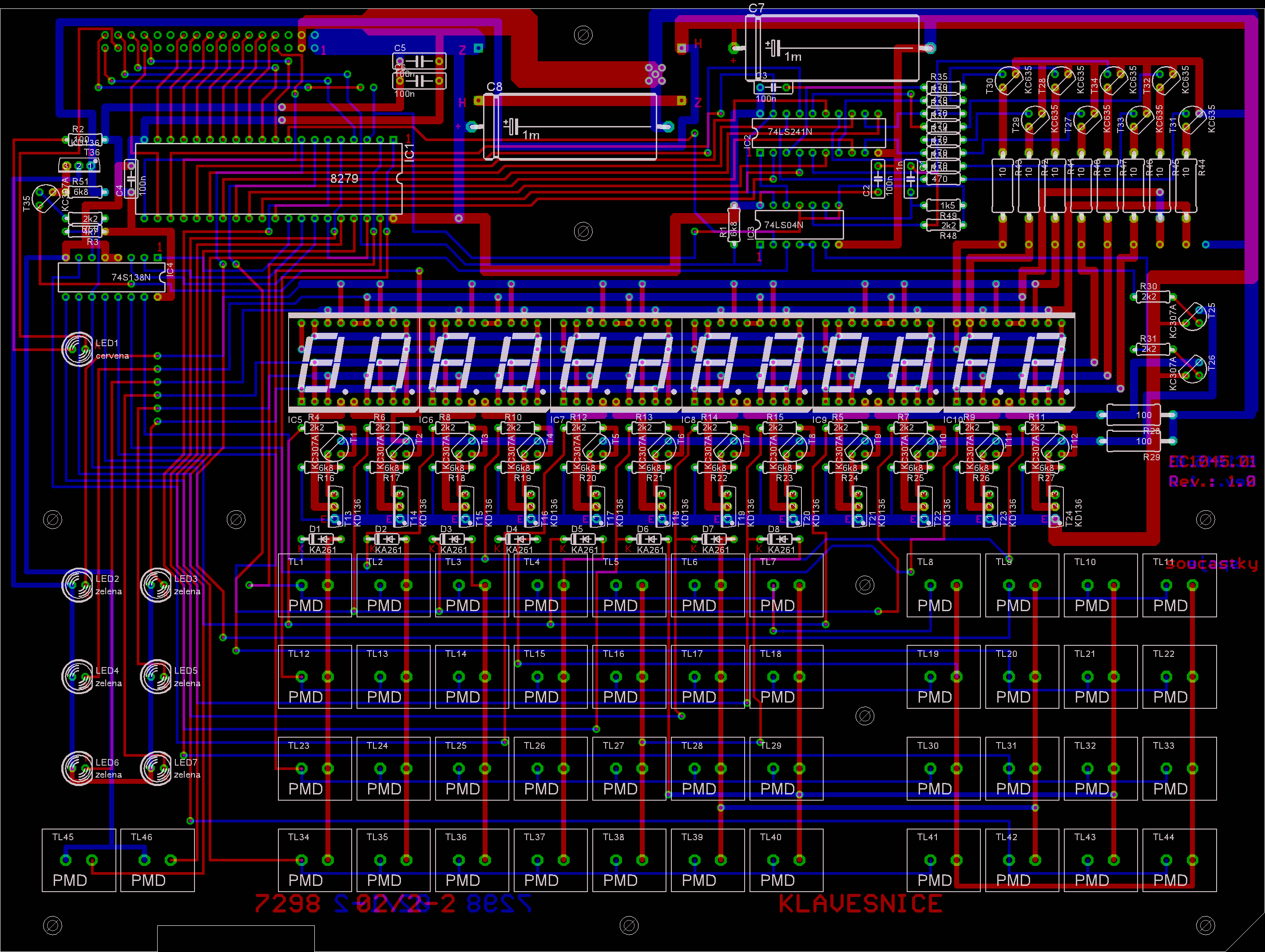

Výkres osazení 12 místného 7 segmentového displeje s klávesnicí 7298, strana součástek

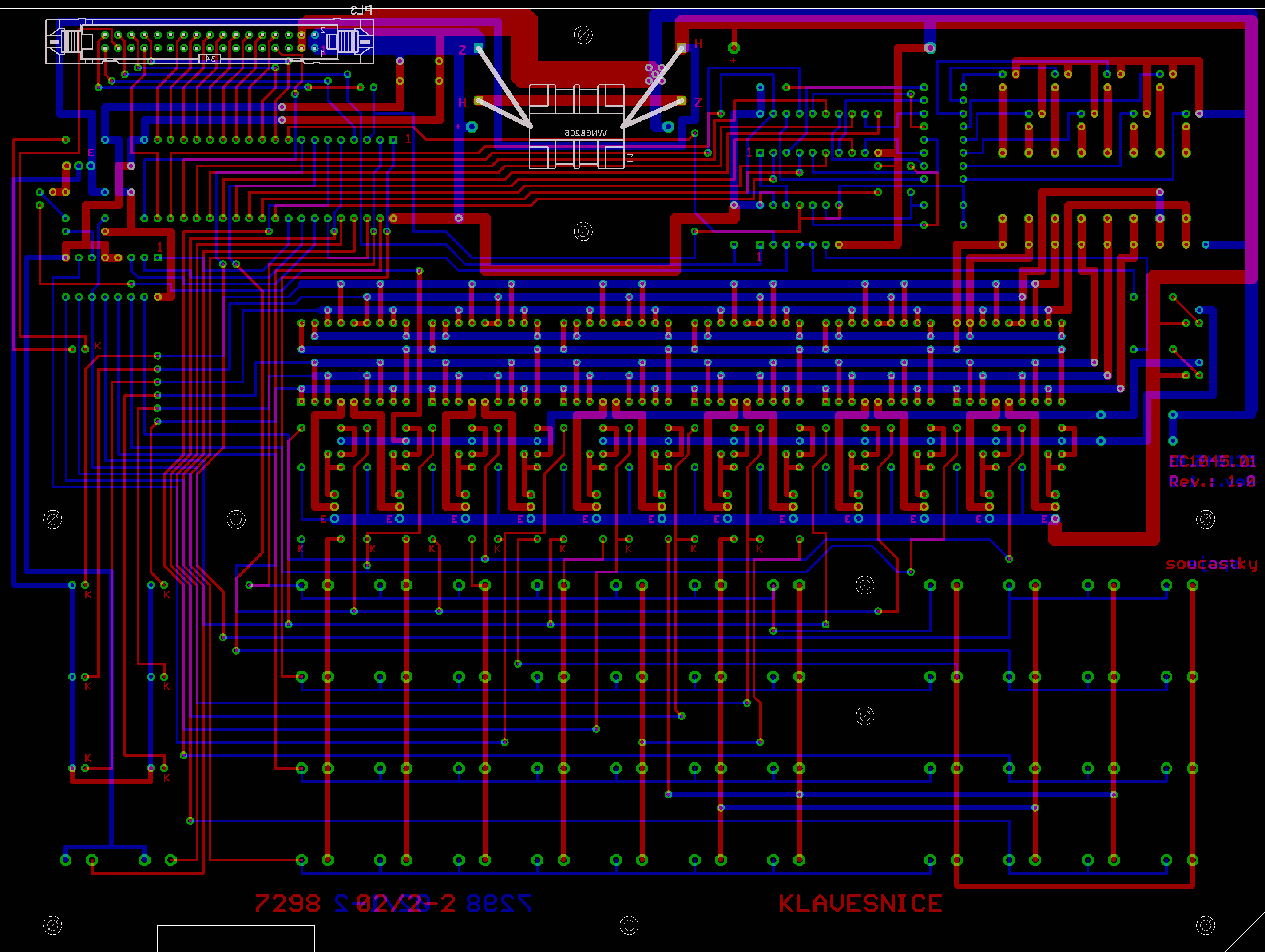

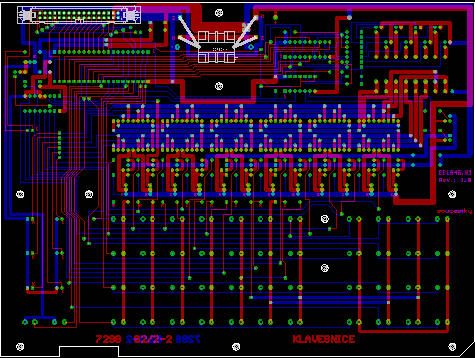

Výkres osazení 12 místného 7 segmentového displeje s klávesnicí 7298, strana spojů
