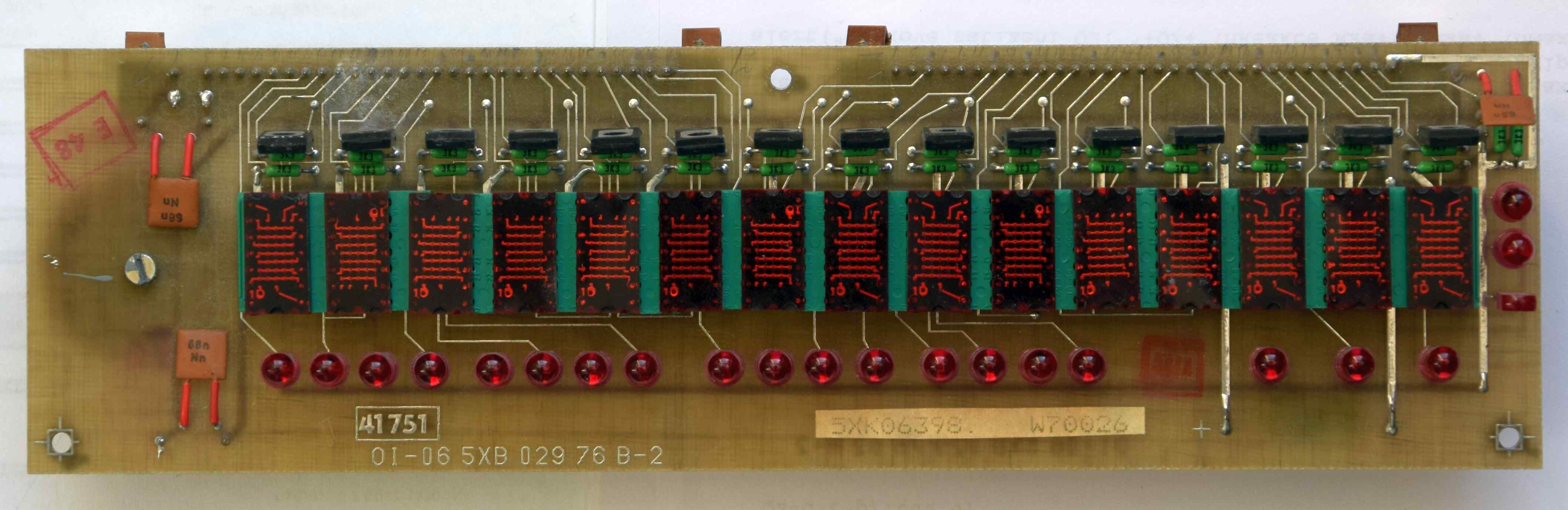

15 místný 5x7 grafický displej 5XB02976

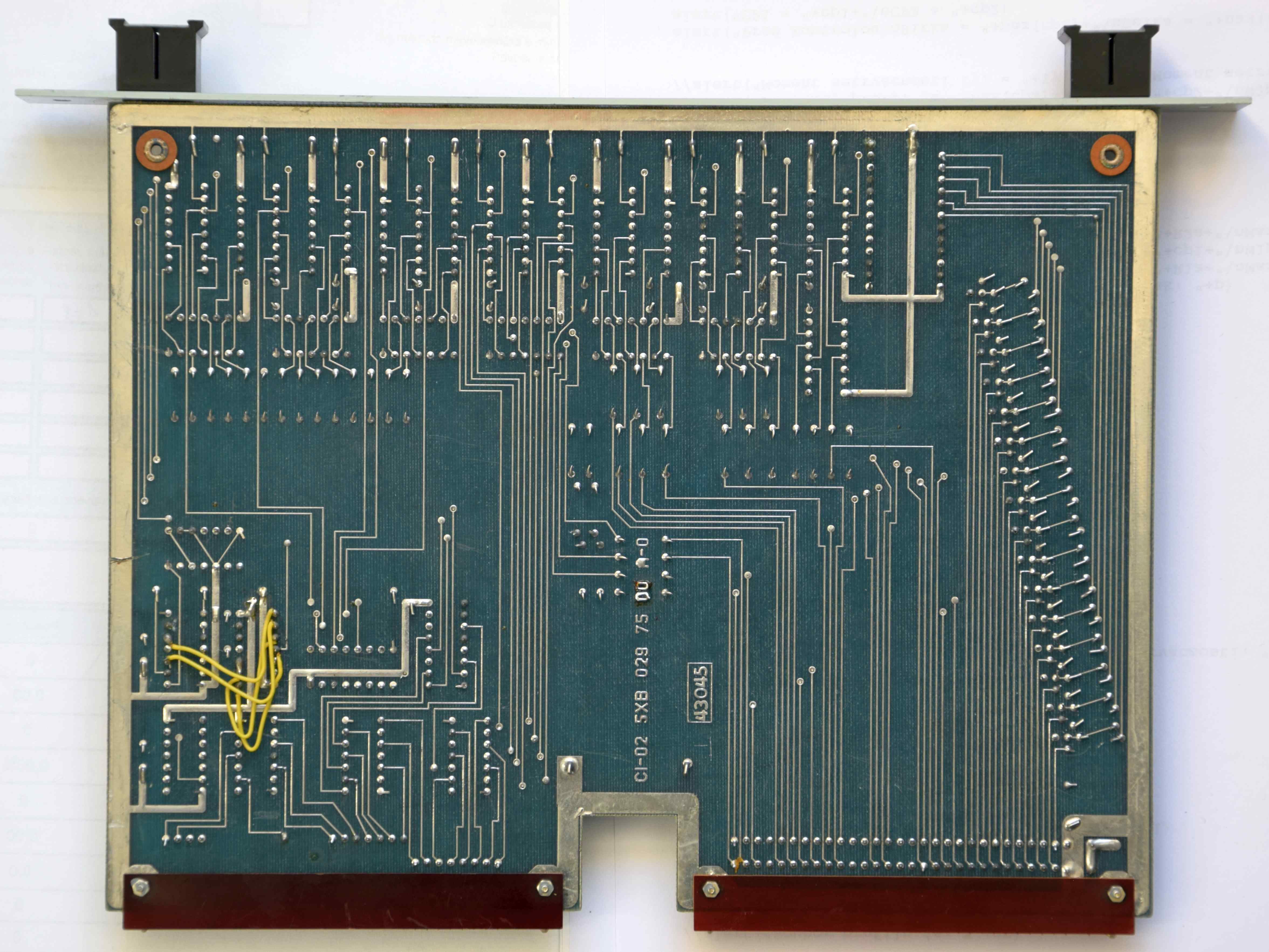

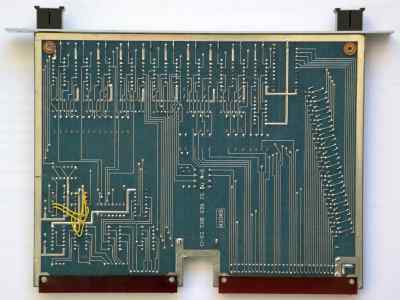

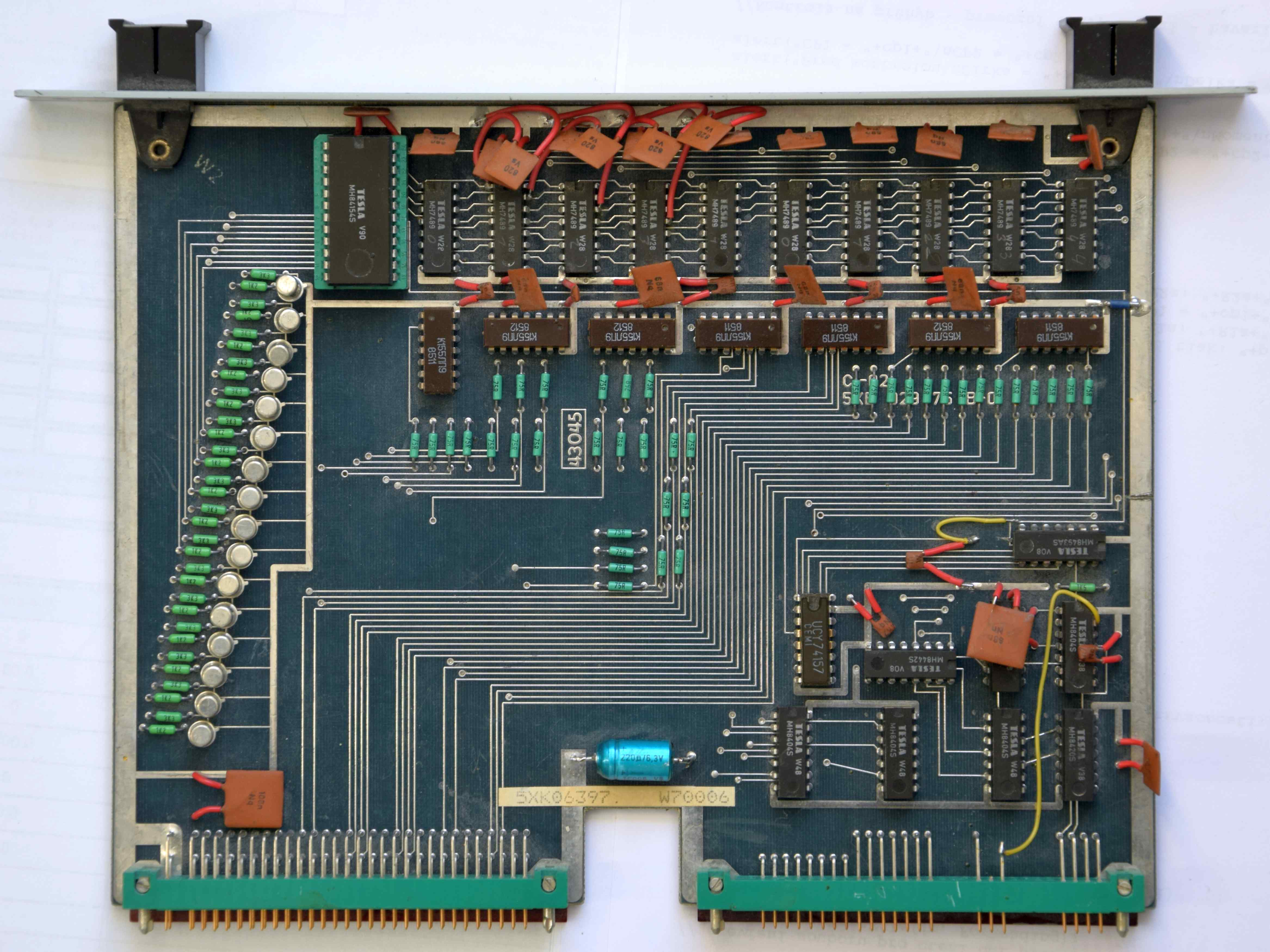

Paměť 5XB02975

Displej včetně paměti pochází z programátoru EPROM NS906, z produkce koncernového podniku TESLA. Získáno jako torzo.

Stručný popis displeje a paměti.

Displej je osazen maticovými displeji LTP-305R s organizaci 5x7 bodů. Organizace displeje je řešena jako 5x3 displejů se společným řízením anod. Což je 5x15 bytů a tomu odpovídá 10 ks RAM MH7489 (4x16 bitů). U první, třetího a pátého bloku je využit i poslední byte pro svítivky (LED). Do paměti jde pouze zapisovat a zabírá souvislých 80 bytů paměti, dekodér adres je neúplný tj. z pohledu 16 bitové adresace ale pro potřeby programátoru to nemusel být problém. Displej je „grafický“ aneb se zobrazí to, co bude zapsáno do RAM. Během zápisu je zobrazování blokováno, aneb to zmenšuje viditelné poruchy při zobrazování. Zobrazování je autonomní a probíhá asynchronně vůči zápisu.

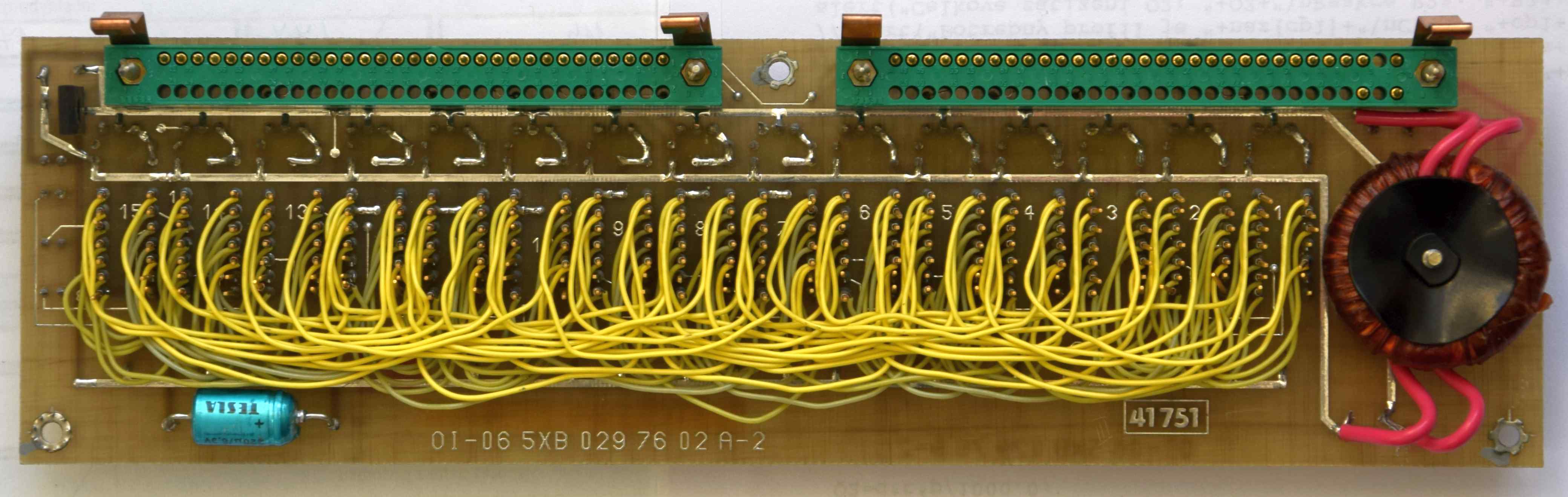

Konstrukce displeje je řešena pomocí ovíjených spojů což umožnilo použití malého dvouvrstvého DPS, při zachování velikosti DPS by musela bít DPS cca šestivrstvá nebo při dvou vrstvém provedení výrazně větší. Při výrazně obvodově složitěji řešené paměti by šlo mít displej daleko jednoduší … dané provedení je kompromis mezi obvodovou složitostí a dostupnou technologií.

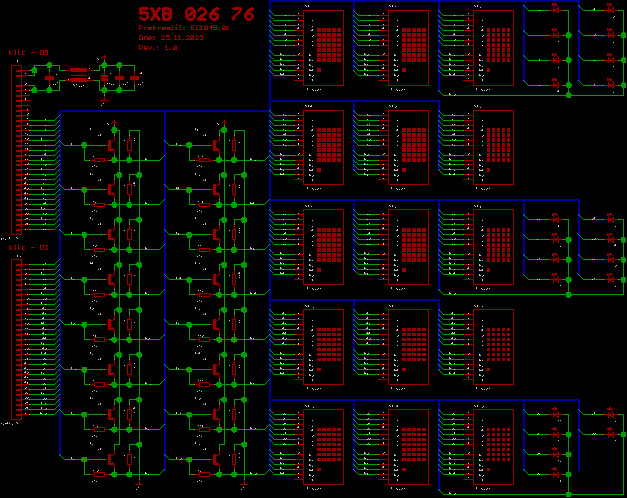

Schéma 15 místného 5x7 grafického displeje 5XB02976 a černobílá verze ZDE.

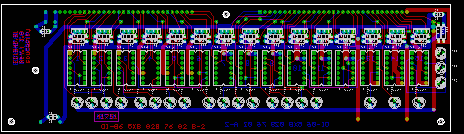

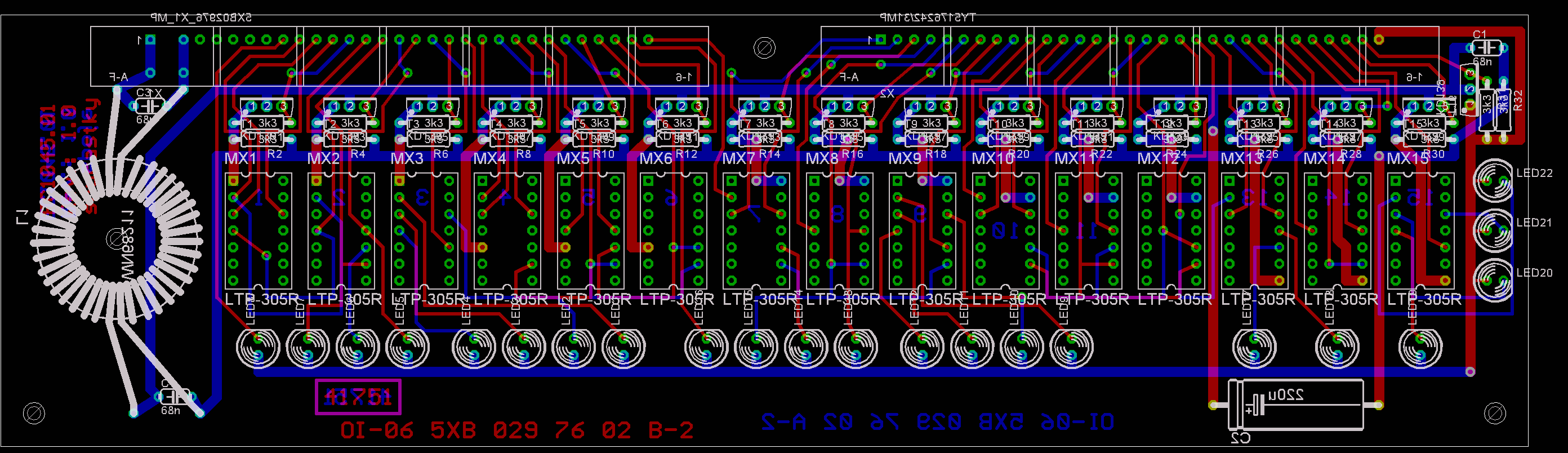

Výkres osazení 15 místného 5x7 grafického displeje 5XB02976, celkový pohled

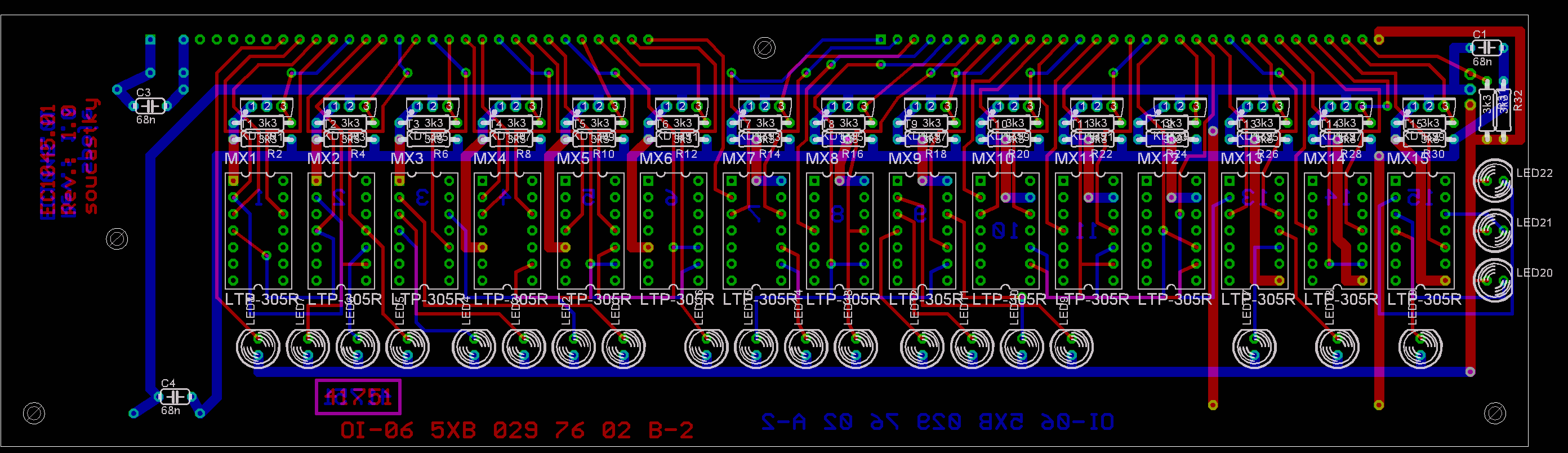

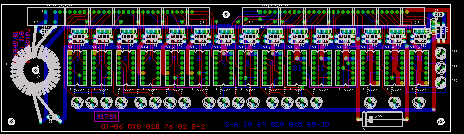

Výkres osazení 15 místného 5x7 grafického displeje 5XB02976, strana součástek

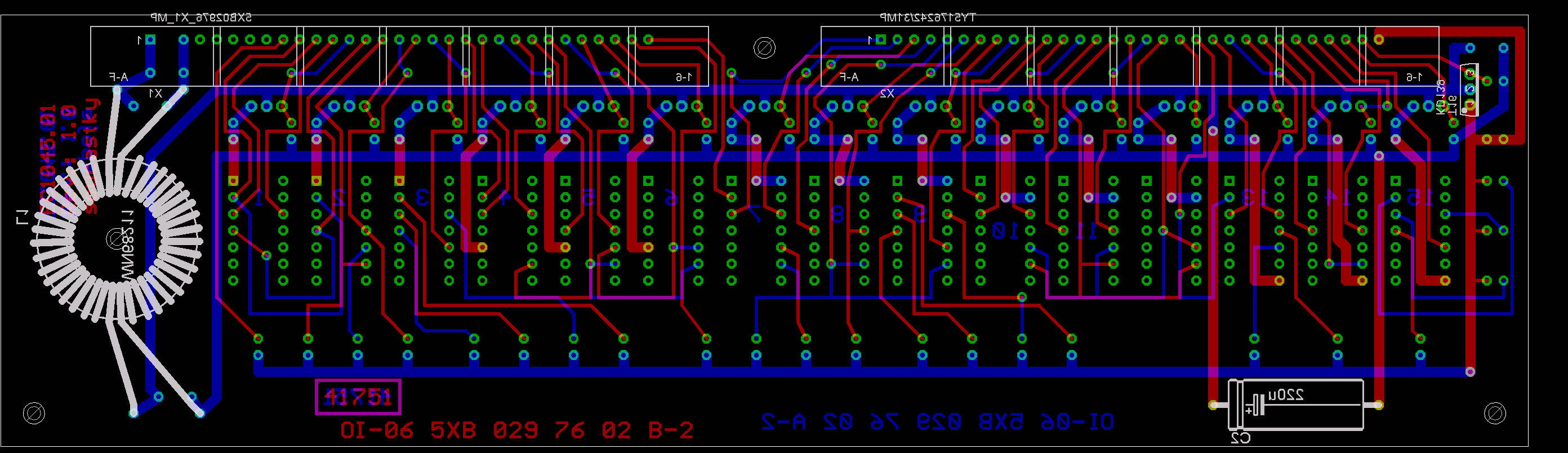

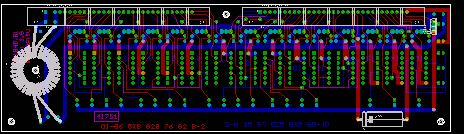

Výkres osazení 15 místného 5x7 grafického displeje 5XB02976, strana spojů

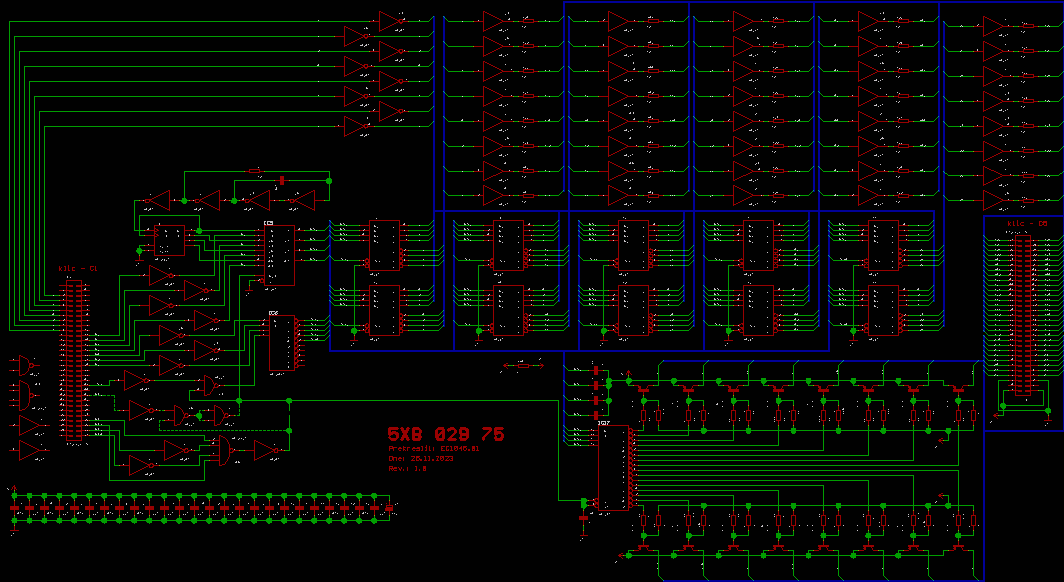

Schéma paměti 5XB02975 a černobílá verze ZDE.

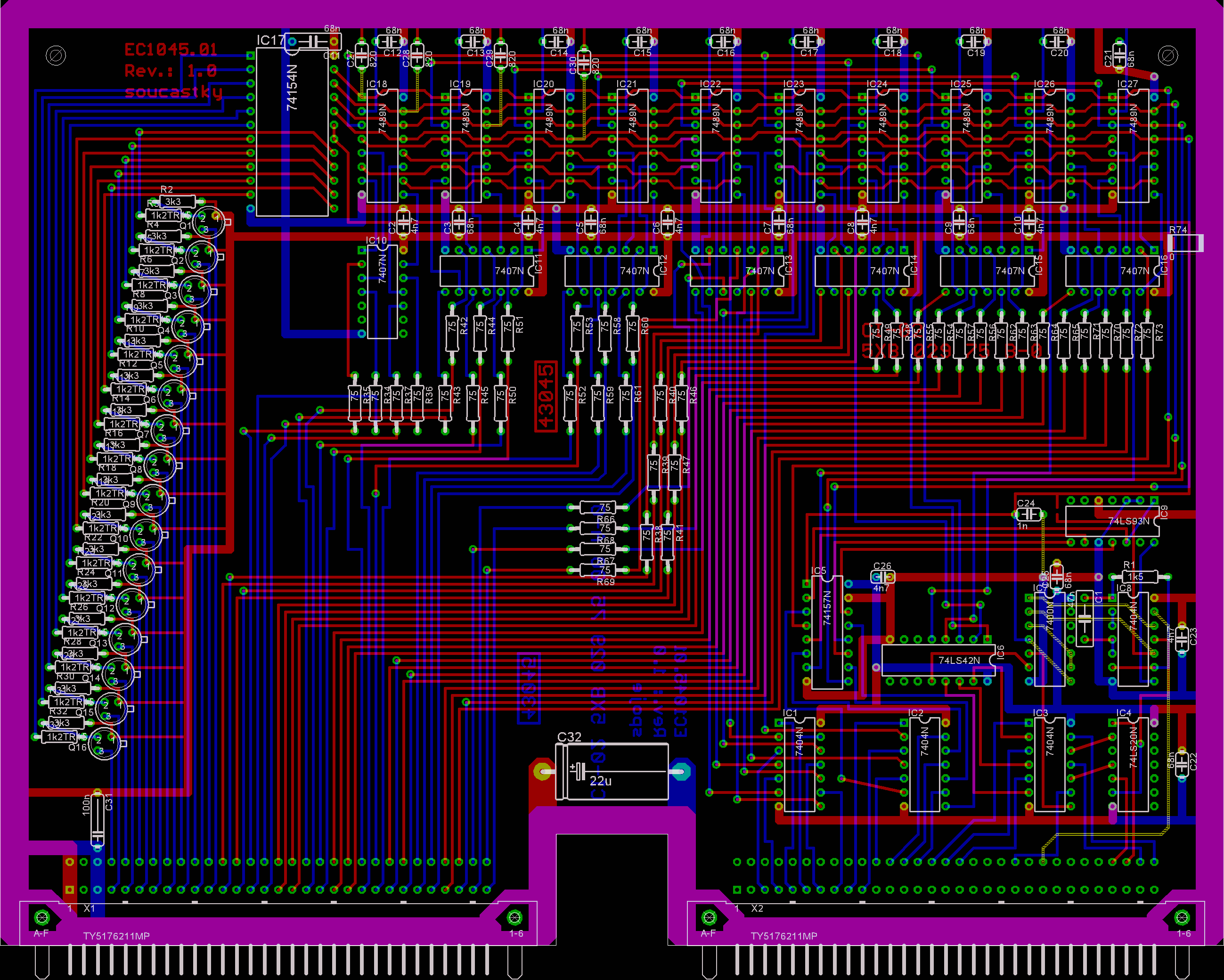

Výkres osazení paměti 5XB02975
