4x 5 místný 7 segmentový displej 2910_2798

Paměť HL1881

K displeji nemám dokumentaci, schéma získáno metodou zpětného inženýrství.

Displej pochází z řídícího pultu stejnosměrného dynamometrického pracoviště.

Stručný popis displeje a paměti.

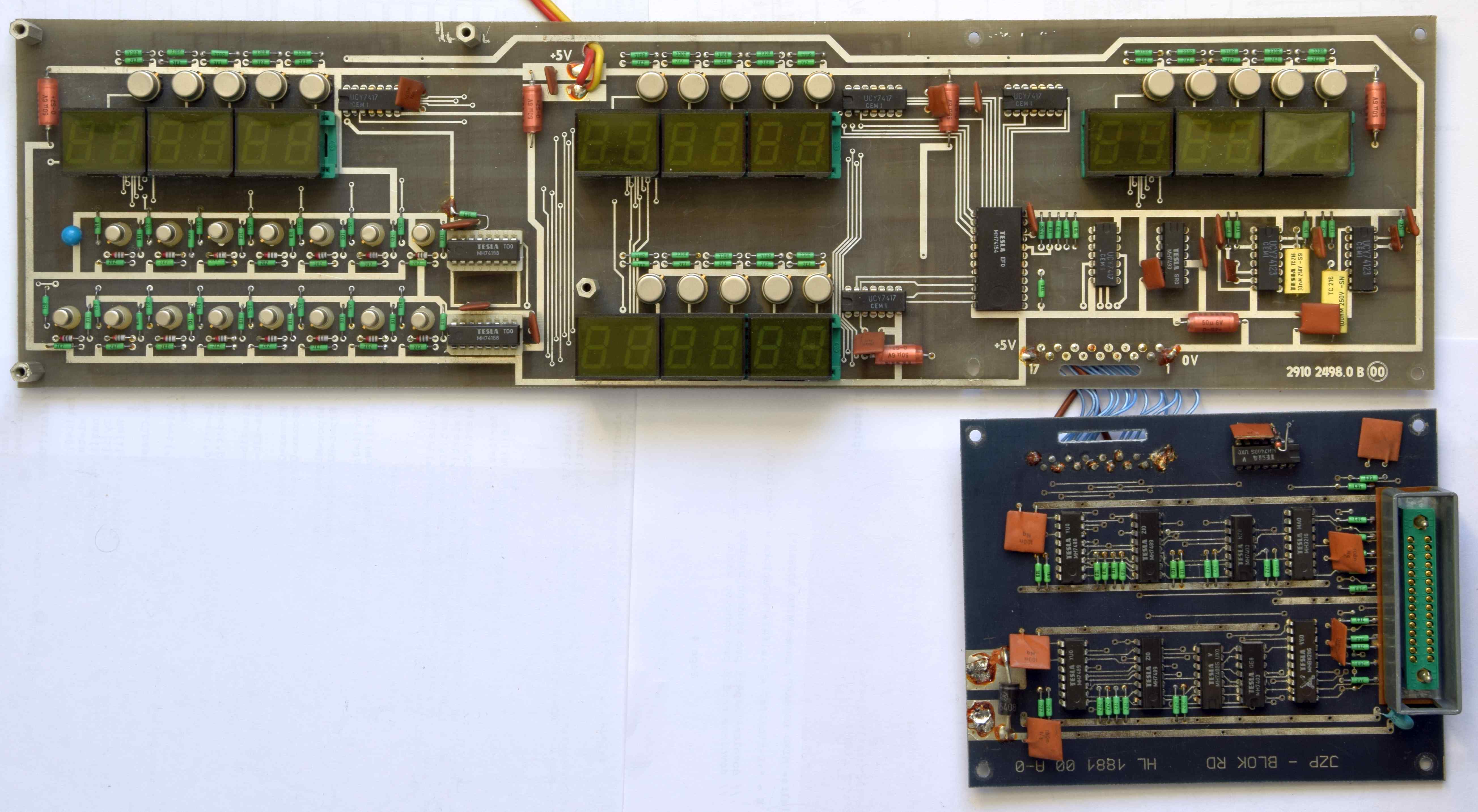

Displej je řešený jako 4x4 plus 4x1 kdy každá část má vlastní dekódovací PROM. Obsah obou PROM je stejný jen se drobně liší obsah pro horní a dolní polovinu PROM. Displej je složen z dvoumístných sedmi segmentových displejů, ale je využito jen pět míst a u prvních tří míst zprava je možno zobrazit i desetinou tečku. Čtvrtá a pátá pozice displeje se zobrazuje společně, ale první čtyři pozice používají horní polovinu PROM IC15 kdežto pátá pozice používá dolní polovinu PROM IC14. Displej obsahuje řídící elektroniku pro autonomní zobrazování ale ne paměť.

Paměť je řešena na přídavné desce. Zápis dat do paměti je 4 bitový a pomocí zápisových signálů se určuje, do které ze dvou pamětí se data zapíší, následně dojde k přepisu do druhé sady pamětí ale již 8 bitově. Deska paměti neosahuje žádné adresné dekodéry, takže o adresaci se musí postarat, spolupracují zařízení.

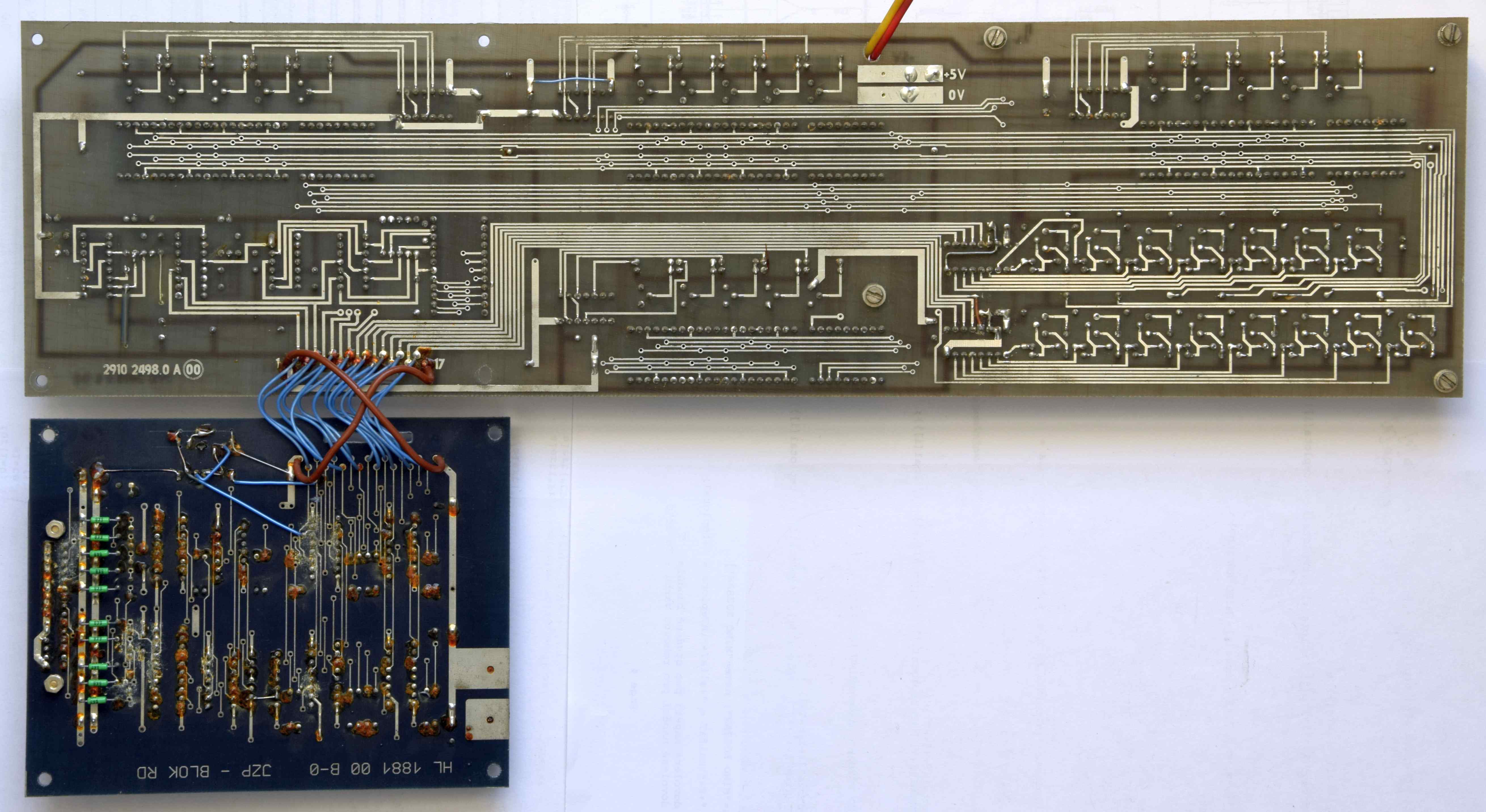

Obě desky jsou továrního původu, výrobce desky displeje mi není znám ale deska pamětí je původem z VÚES Brno.

Obsah PROM IC14 a IC15 (formát dat INTELHEX).

:200000003F065B4F666D7D077F6F405039635C003F065B4F666D7D077F6F40801846790059
:00000001FF

Grafické znázornění znaků.

 XXX                 XXX       XXX                 XXX       XXX       XXX
X   X         X         X         X     X   X     X         X             X
X   X         X         X         X     X   X     X         X             X
                     XXX       XXX       XXX       XXX       XXX
X   X         X     X             X         X         X     X   X         X
X   X         X     X             X         X         X     X   X         X
 XXX                 XXX       XXX                 XXX       XXX

 00H       01H       02H       03H       04H       05H       06H       07H


 XXX       XXX                           XXX       XXX
X   X     X   X                         X         X   X
X   X     X   X                         X         X   X
 XXX       XXX       XXX       XXX                 XXX       XXX
X   X         X               X         X                   X   X
X   X         X               X         X                   X   X
 XXX       XXX                           XXX                 XXX

 08H       09H       0AH       0BH       0CH       0DH       OEH       0FH


 XXX                 XXX       XXX                 XXX       XXX       XXX
X   X         X         X         X     X   X     X         X             X
X   X         X         X         X     X   X     X         X             X
                     XXX       XXX       XXX       XXX       XXX
X   X         X     X             X         X         X     X   X         X
X   X         X     X             X         X         X     X   X         X
 XXX                 XXX       XXX                 XXX       XXX

 10H       11H       12H       13H       14H       15H       16H       17H


 XXX       XXX                                               XXX
X   X     X   X                                       X     X
X   X     X   X                                       X     X
 XXX       XXX       XXX                           XXX       XXX
X   X         X                         X             X     X
X   X         X                         X             X     X
 XXX       XXX                     X     XXX                 XXX

 18H       19H       1AH       1BH       1CH       1DH       1EH       1FH

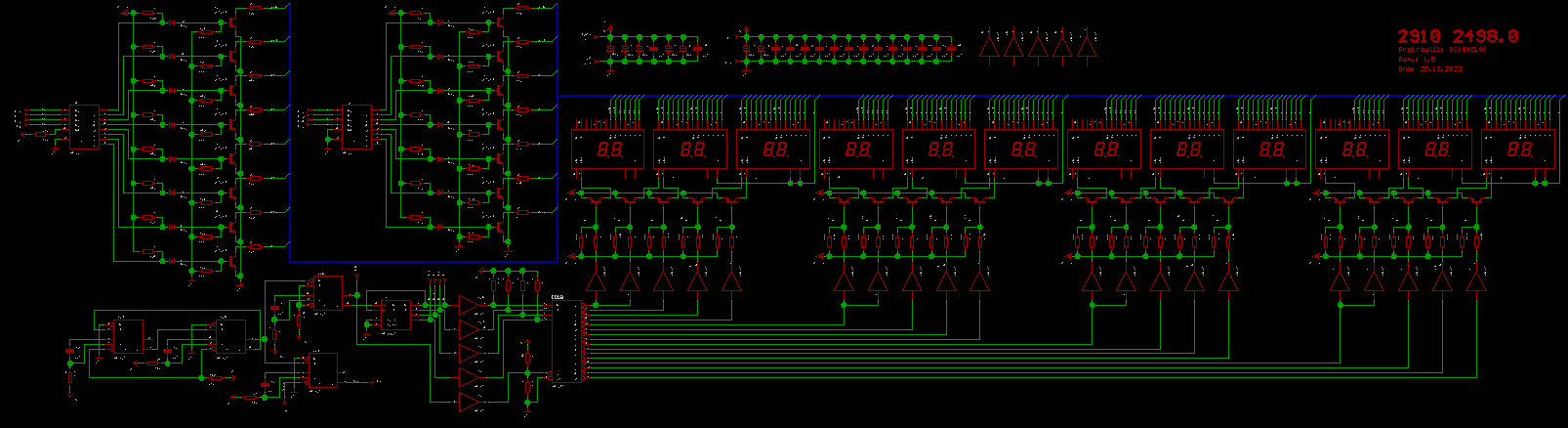

Schéma 4x 5 místného 7 segmentového displeje 2910_2798 a černobílá verze ZDE.

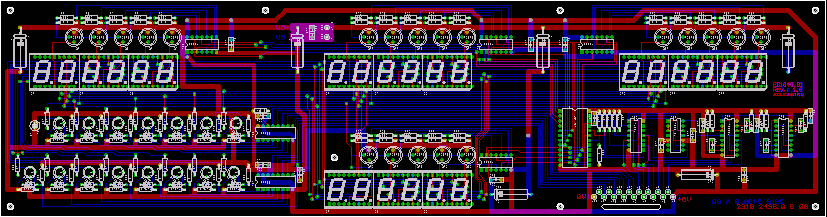

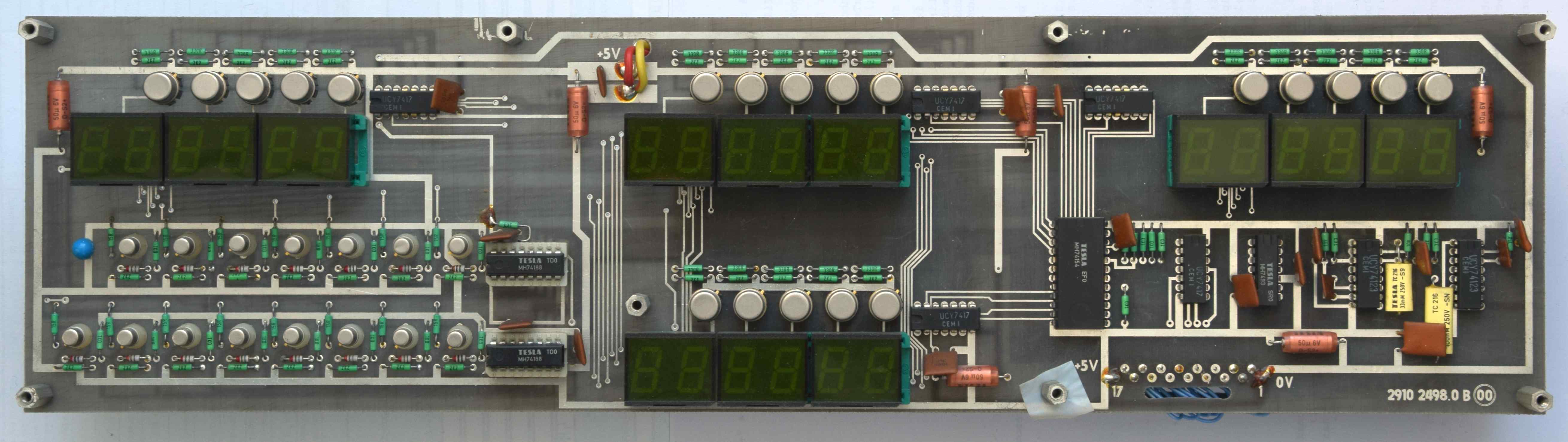

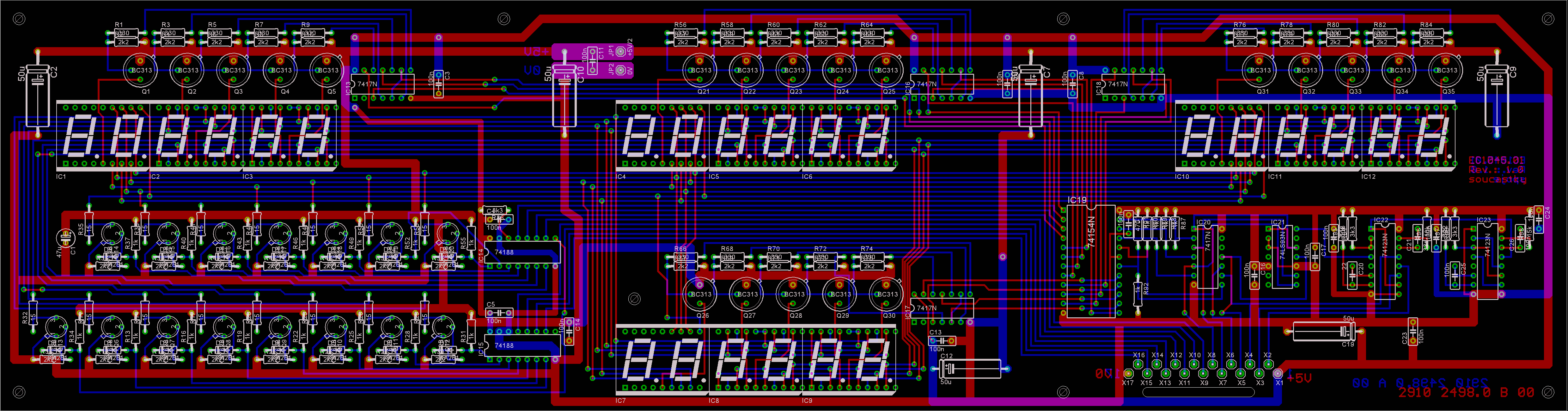

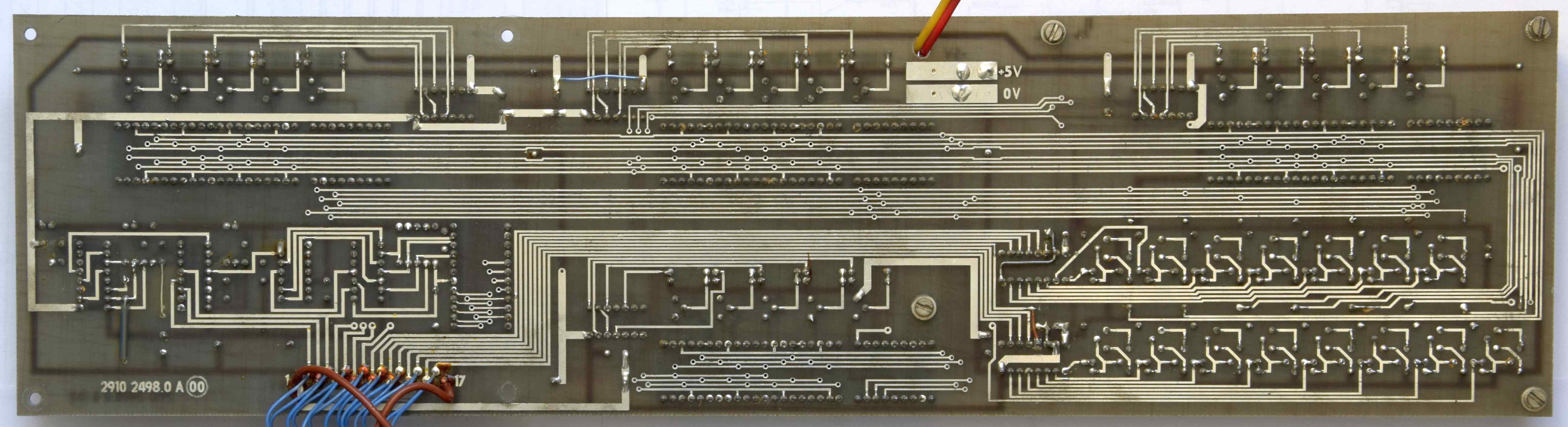

Výkres osazení 4x 5 místného 7 segmentového displeje 2910_2798

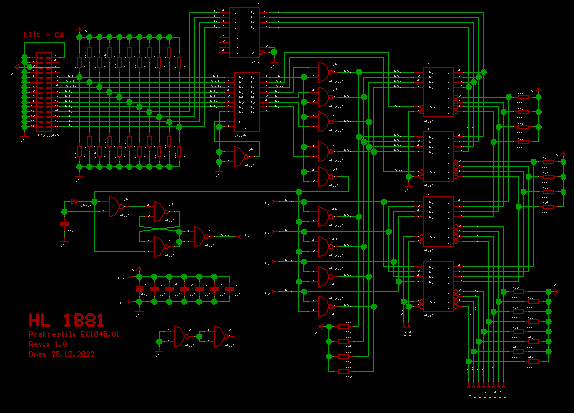

Schéma paměti HL1881 ZDE.

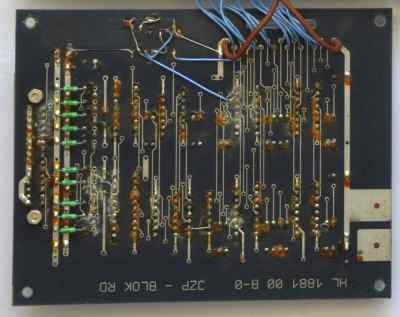

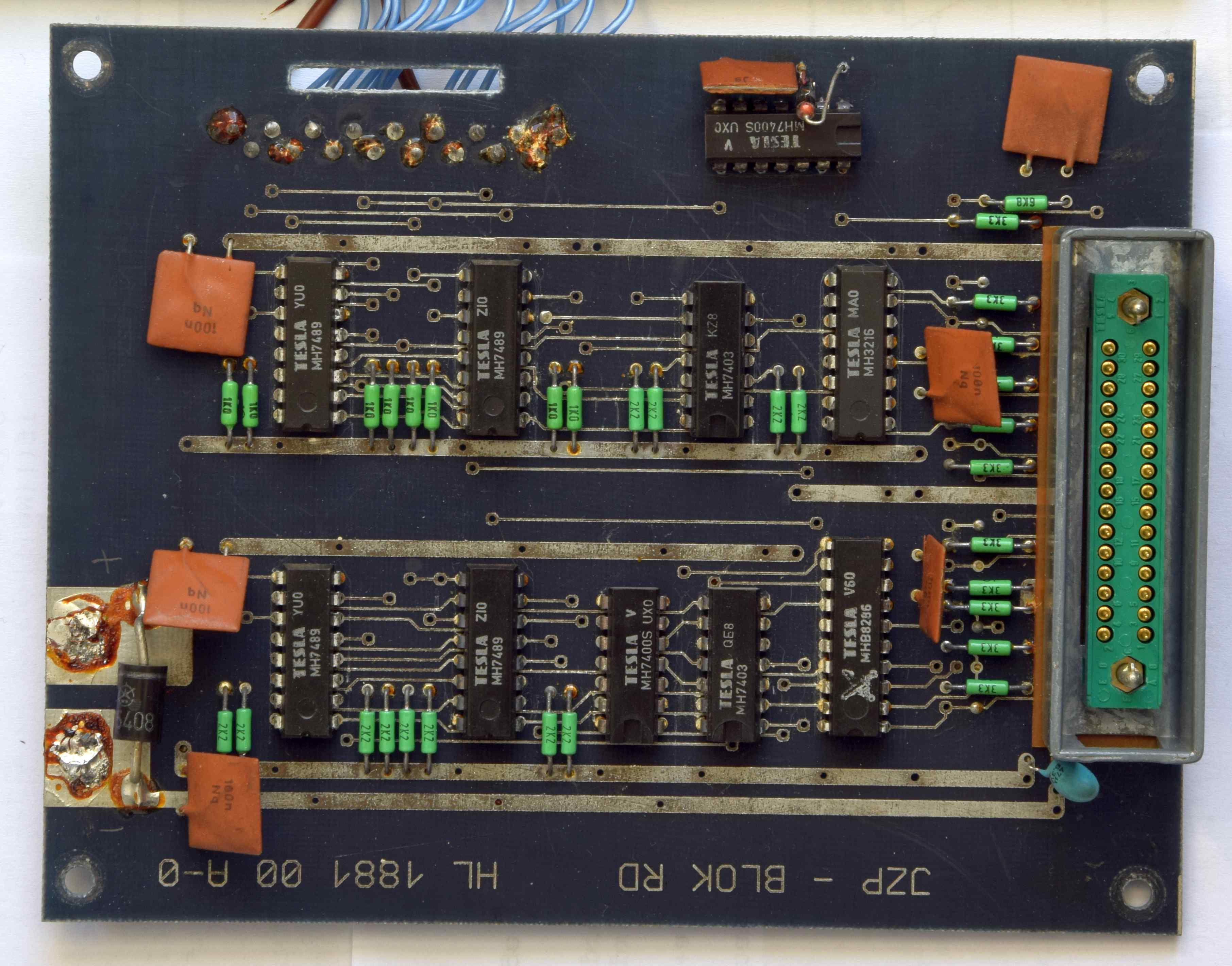

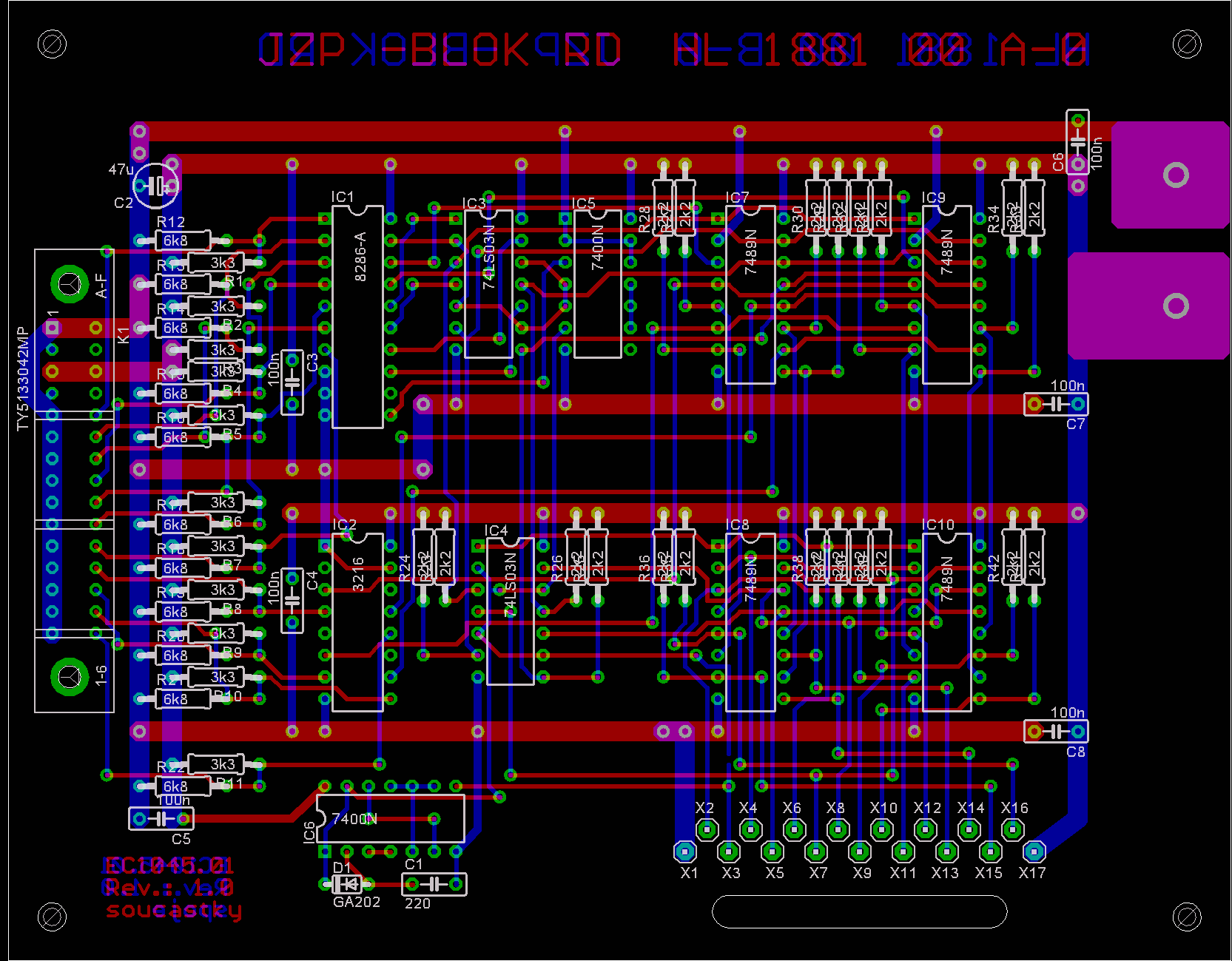

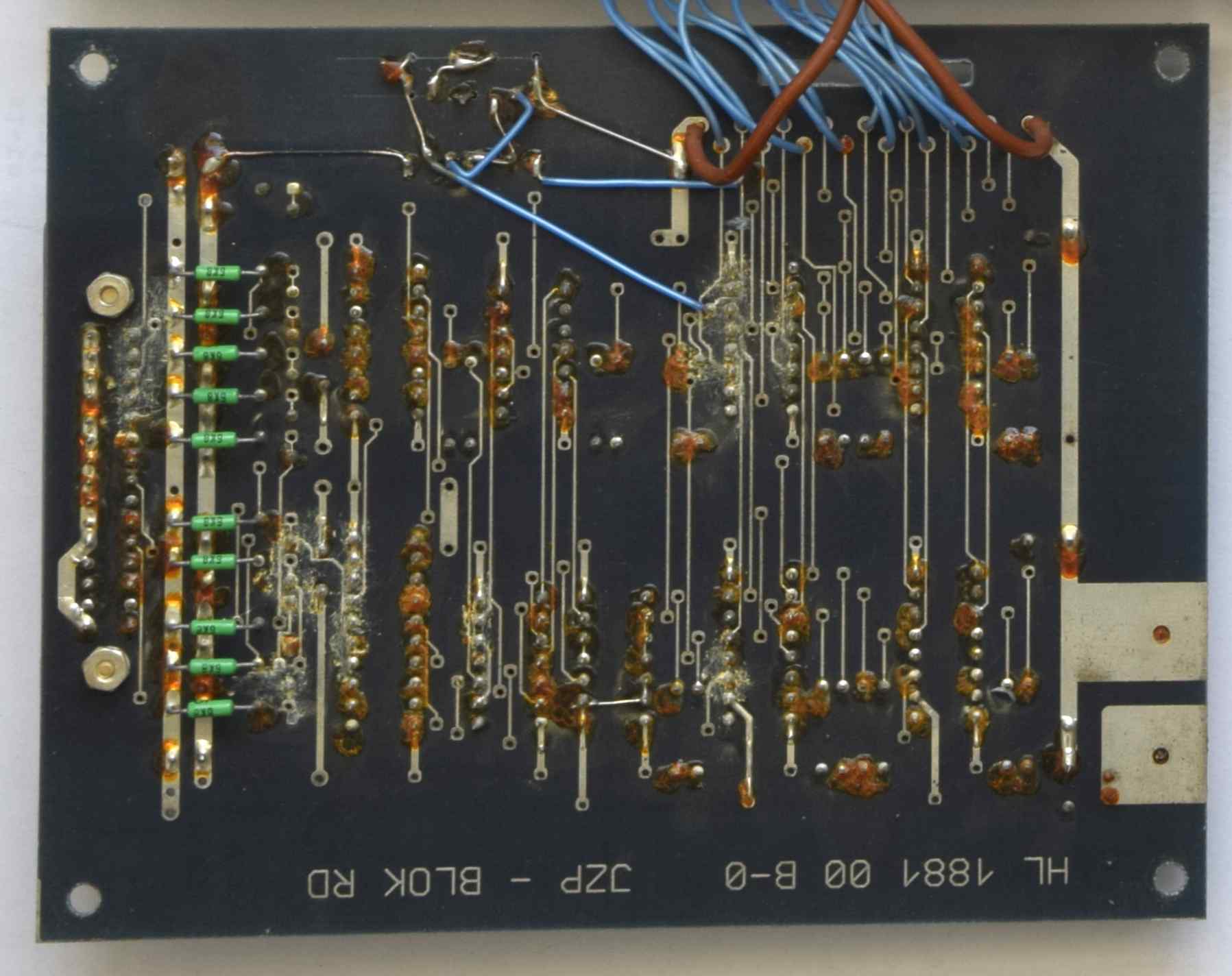

Výkres osazení paměti HL1881
