ZDP-1



Deska ZDP-1 je součásti jednotky JPN-1. Součástí jednotky JPN-1 je DPB-1, IOB-1, ZDP-1 a ZDR-1A.

Popis desky je z dokumentace jednotky JPN-1.



OBSAH

  1. Úvod
  2. Technické parametry
  3. Popis funkce

PŘÍLOHY:

  1. Význam přepínačů na desce ZDP-1
  2. Obsah dekodéru adresy desky ZDP-1
  3. Tabulka zapojení konektoru X1
  4. Tabulka zapojení konektoru X2
  5. Rozpiska součástí desky ZDP-1
  6. Výkres osazení desky ZDP-1
  7. Elektrické schéma desky ZDP-1


  1. ÚVOD

  2. Základní deska propojení ZDP-1 se používá jako řídicí deska jednotky JPN-1.

    Deska ZDP-1 je realizované oboustrannou deskou PS formátu 140 x 150 mm, je opatřené dvěma FRB konektory. 62-pólový konektor slouží pro připojení desky do jednotky JPN-1 - pozice X9 sběrnice IOB-1. 30-pólový konektor je určen pro připojení kabelu KB-22 /propojení s deskou DPB-1/.



  3. TECHNICKÉ PARAMETRY

  4. Napájecí napití+ 5 V ± 0,25 V

    Odběr proudu typ. 0,8 A
    max. 1,2 A

    Zátěže sběrnice IOB-1RDY, RTL, INT0INT7 ... 0,25 mA

    Počet úrovní přerušení8 programovatelný řadič přerušení
    3 programovatelné čítače

    Adresace desky MR/MW   přes desku DPB-1
    adresa volitelná v rozsahu 256 B
    deska zabírá 8 adres

    Rozměry desky140 x 150 mm

    Hmotnost desky140 g


  5. POPIS FUNKCE

  6. Základní deska propojení ZDP-1 obsahuje zesilovače datových, adresových a řídicích signálů, dekodér adresy, univerzální časovač, programovatelný řadič přerušení a obvody pro řízení přerušovacího systému.

    Zesilovače datových, adresových a řídicích signálů jsou tvořeny třemi obvody MHB 8286 /D1C, D1E, D2D/. Zajišťují potřebnou výkonovou úroveň k buzení sběrnice IOB-1 a propojovacího kabelu KB-22. Směr přenosu zesilovače datové sběrnice je řízen signály RD a INTA. Obvod MHB 8286 /D2D/ posiluje výstupy programovatelných obvodů časovače /D3C/ a radiče přerušení /D4C/.

    Dekodér adresy je tvořen pamětí PROM D2E. Generuje signály CTS, ICS výběru obvodu D3C, D4C a signály WRCR, RRTC pro zápis do klopných obvodů řízení přerušovacího systému D2B, D3B. Změnou obsahu paměti lze libovolné měnit adresaci desky. Z výroby je nastavena adresa v rozsahu 00H až 07H /viz odst. Programování v popisu jednotky JPN-1/.

    Programovatelný časovač je tvořen obvodem typu 8253 /D3C/. Tento obvod obsahuje tři 16-bitové čítače, z nichž jeden /Č0/ je použit jako dělič hodinového kmitočtu 2 MHz. Dělicí poměr je možno volit programově. Výstup z čítače Č0 slouží jako zdroj hodinového kmitočtu pro čítače Č1 a Č2. Výstup čítače Č1 vyvolává přerušení a lze ho využít pro funkci hodin reálného času jako zdroj periodického přerušení pro obsluhu periferních zařízení nebo k měření časových intervalů. Požadavek na přerušení se pamatuje v klopném obvodu D3B/5 a lze jej vymazat signálem RRTC. Činnost čítače Č1 lze blokovat zápisem "0" do klopného obvodu D2B/5.

    Čítač Č2 je zapojen ve funkci "watch dog". Jeho výstup přechodem na úroveň H způsobí reset systému. Této funkce se využívá v případě, kdy je nutno zabezpečit systém proti zhroucení programu. Čítač Č2 je při běhu programu periodicky nastavován před dočítáním, takže jeho výstup setrvává v úrovni L. Pokud v programu dojde k chybě /program "zabloudí"/, nastane po uplynutí předvolené doby reset, čímž se systém uvede do definovaného výchozího stavu. Funkci lze blokovat zápisem "0" do klopného obvodu D2B/9.

    Programovatelný prioritní radič přerušení je tvořen obvodem 8259 /D4C/. Obvod má 8 vstupů požadavků na přerušení, k nimž jsou přivedeny signály INT0INT7 od jednotlivých pozic ve sběrnici IOB-1. Na vstup IR1 muže být kromě toho připojen signál SRQ z jednotky JVV-1 a na vstup IR0 požadavek na přerušení od časovače Č1 /RTC INT/. Toto připojení se volí přepínači S1 a S2 /viz příloha I/.



  1. PŘÍLOHA: VÝZNAM PŘEPÍNAČŮ NA DESCE ZDP-1

  2. Přepínač   sepnutrozepnut
    S1RTC generuje
    přerušení INT0
    RTC blokován
    S2SRQ generuje
    přerušení INT1
    SRQ blokován


  3. PŘÍLOHA: OBSAH DEKODÉRU ADRESY DESKY ZDP-1

  4. adresa /hex./   Y4   Y3   Y2   Y1
    00 až 011110
    021011
    030111
    04 až 071101
    08 až FF1111

    Pozn.: Uvedené adresy představují hexadecimální vyjádření vstupního slova paměti PROM v pořadí bitů HGFEDCBA

    Obsah PROM (INTELHEX)

    :20000000FEFEFBF7FDFDFDFDFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF16
    :20002000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFE0
    :20004000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFC0
    :20006000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFA0
    :20008000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF80
    :2000A000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF60
    :2000C000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF40
    :2000E000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF20
    :00000001FF


    přiřazení vstupů paměti PROM vodičům adresové sběrnice:

    vstupHGFEDCBA
    číslo vývodu   151234765
    adres. BitA7   A6   A5   A4   A3   A2   A1   A0


    Výstupní signály paměti PROM:

    VýstupY4Y3Y2Y1
    číslo vývodu   9101112
    signálRRTC   WRCR   CTS   ICS


  5. PŘÍLOHA: TABULKA ZAPOJENÍ KONEKTORU X1

  6. Deska: ZDP-1    Konektor: X1    Klíč: E2    Typ: TY 517 6211
    Protikus: sběrnice IOB-1 konektor X9    Typ: TX 525 6212

    č.signál   význam   typ   č.signál   význam   typ
    1RTLtlačítko RESETINP2
    3RDYsignál READYINP4STSTB   vzorek statusuOUT
    56M1příznak cyklu M1   OUT
    78RESnulováníOUT
    910IORčtení z portuOUT
    1112IOWzápis do portuOUT
    1314
    15+5VnapájeníNAP16+5VnapájeníNAP
    17+5VnapájeníNAP18+5VnapájeníNAP
    190VzemNAP200VzemNAP
    2122
    23INT0žádost o přer. 0   INP24INT1žádost o přer. 1INP
    25INT2žádost o přer. 2INP26INT3žádost o přer. 3INP
    27INT4žádost o přer. 4INP28INT5žádost o přer. 5INP
    29INT6žádost o přer. 6INP30INT7žádost o přer. 7INP
    31D4dataI/O32D3dataI/O
    33D6dataI/O34D5dataI/O
    35D2dataI/O36D7dataI/O
    37D0dataI/O38D1dataI/O
    39A1adresaOUT40A0adresaOUT
    41A3adresaOUT42A2adresaOUT
    43A5adresaOUT44A4adresaOUT
    45A7adresaOUT46A6adresaOUT
    4748
    4950
    5152
    5354
    5556
    5758
    59   60   Φ2hodiny Φ2OUT
    61INTApotvrzení přer.OUT62
    Typ signálu:   INPvstupní
    OUTvýstupní
    I/Oobousměrný
    NAP   napájeni


  7. PŘÍLOHA: TABULKA ZAPOJENÍ KONEKTORU X2

  8. Deska: ZDP-1    Konektor: X2    Klíč: C3    Typ: TY 513 3011
    Protikus: propojovací kabel KB-22 /X1,X2/    Typ: TX 514 3043

    č.signál   význam   typ   č.signál   význam   typ
    10VzemNAP20VzemNAP
    3A6adresaINP4A5adresaINP
    5A7adresaINP6A4adresaINP
    7A2adresaINP8A3adresaINP
    9A0adresaINP10A1adresaINP
    11D0dataI/O12D7dataI/O
    13D2dataI/O14D5dataI/O
    15D6dataI/O16D4dataI/O
    17D3dataI/O18D0dataI/O
    19STSTB   vzorek statusu   INP20M1příznak cyklu M1INP
    21RESnulováníINP22RDčteníINP
    23WRzápisINP24   Φ2hodiny Φ2INP
    25INTApotvrzení přer.INP26VVSINT   přerušení z JVV-1   INP
    27RDYsignál READYOUT28INT0žádost o přer. 0OUT
    290V   zemNAP30RTLtlačítko RESETOUT
    Typ signálu:   INPvstupní
    OUTvýstupní
    I/Oobousměrný
    NAP   napájeni


  9. PŘÍLOHA: ROZPISKA SOUČÁSTÍ DESKY ZDP-1

  10. ks   označení součásti   označení polohynázev součásti
    konstrukční material
    16XB 006 03deska PS oboustranná
    1TX 782 2171objímka pod IO - 16 pin
    16XA 276 08podložka pod objímku
    1TY 517 6211X1vidlice FRB 62-pólová
    1TY 513 3011X2vidlice FRB 30-pólová
    1TS 501 2121S1, S22 x přepínač DIL
    Pasivní prvky
    1TR 191 150RKR16odpor 0,25 W, tolerance 10%
    1TR 191 470RKR5odpor 0,25 W, tolerance 10%
    3TR 191 560RKR2 až R4odpor 0,25 W, tolerance 10%
    11TR 191 1K0KR6 až R15, R17odpor 0,25 W, tolerance 10%
    2TR 191 4K7KR4, R18odpor 0,25 W, tolerance 10%
    1TK 794 680pMC1keramický kond. /40V=/
    2TK 783 15nC8, C12keramický kond. /32V=/
    9TK 783 47nC2 až C7, C9 až C11keramický kond. /32V=/
    3TE 131 6u8C13 až C15elektrolyt, kond. /6,3V=/
    Integrované obvody
    17406 PCD1D6 x invertor
    1MH 7430D4Eosmivstupový NAND
    2MH 7474D2B, D3B2 x klopný obvod D
    1UCY 74132D1B4 x NAND
    2K 555 LI1D3A, D3E4 x AND
    1K 555 LL1D2A4 x dvouvstupový OR
    2K 555 TL2D1A, D4B6 x invertor, Schmidt. KO
    1KR 580 VI53D3Cprogramovatelný časovač
    1KR 580 VN59D4Cprogr. řadič přerušení
    1MH 74S287D2Epaměť PROM
    4MHB 8286D1C, D1E, D2C, D2D   osmibitový přijímač/vysílač

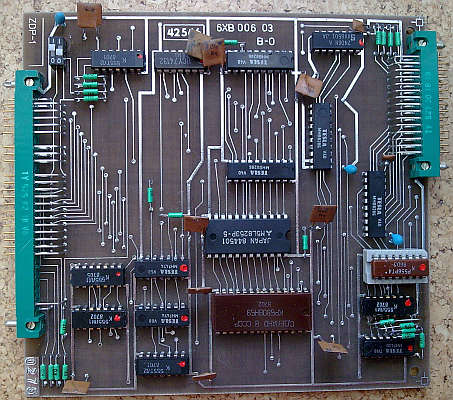

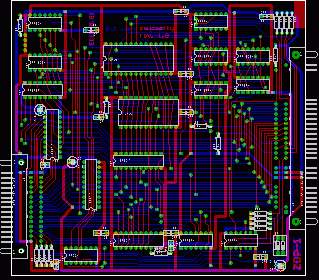

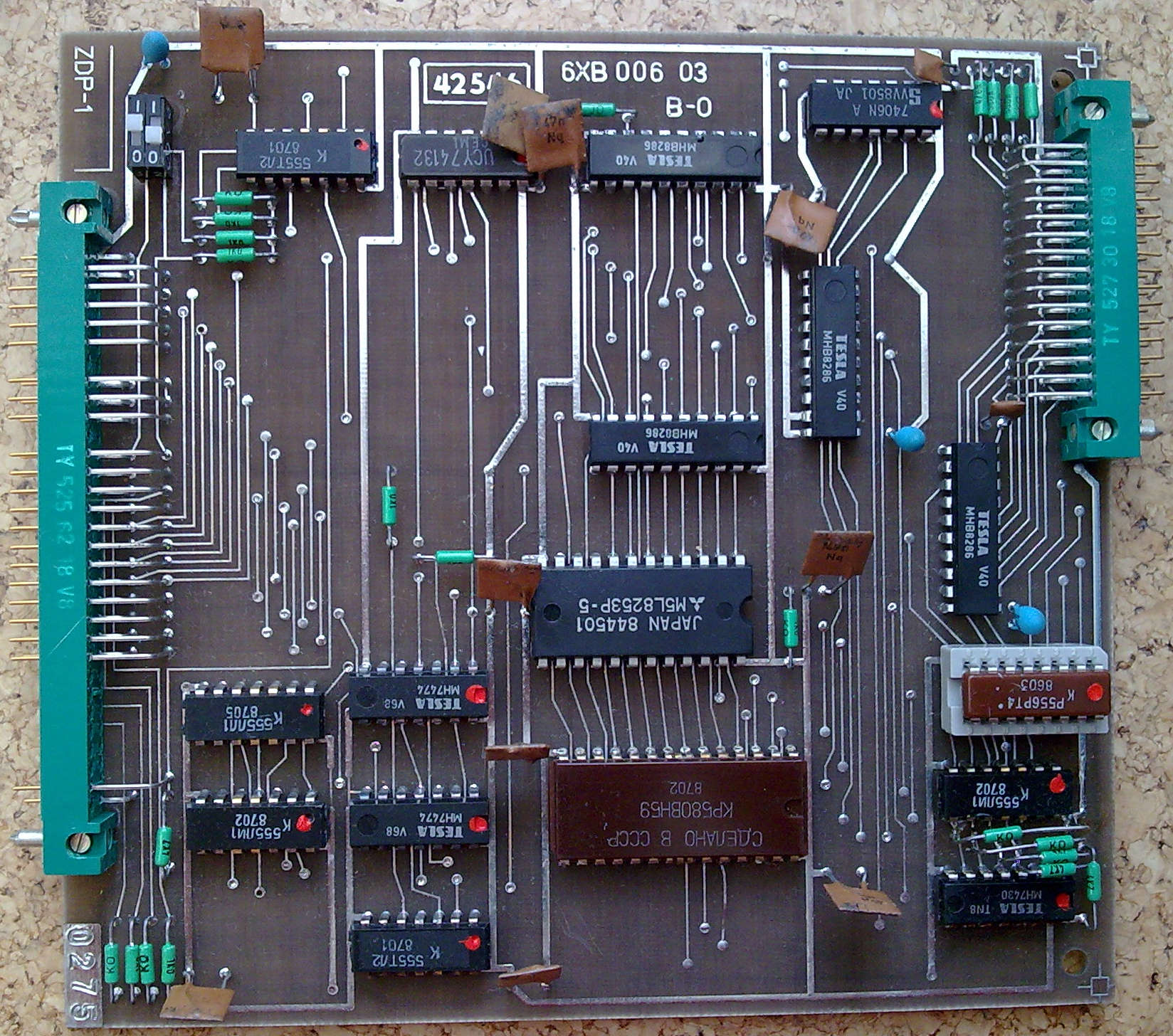

  11. PŘÍLOHA: VÝKRES OSAZENÍ DESKY ZDP-1

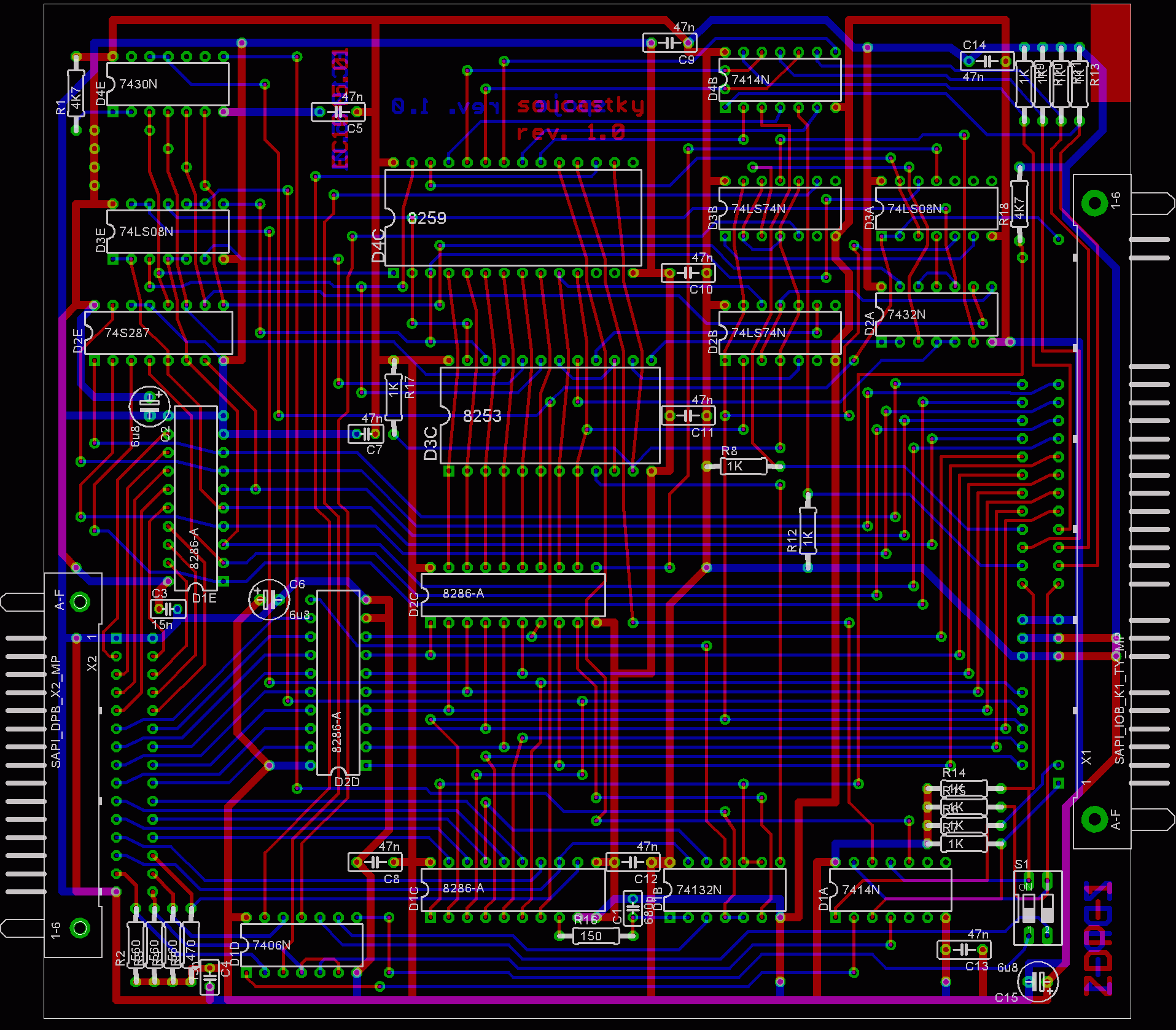

  12. VÝKRES OSAZENÍ DESKY ZDP-1

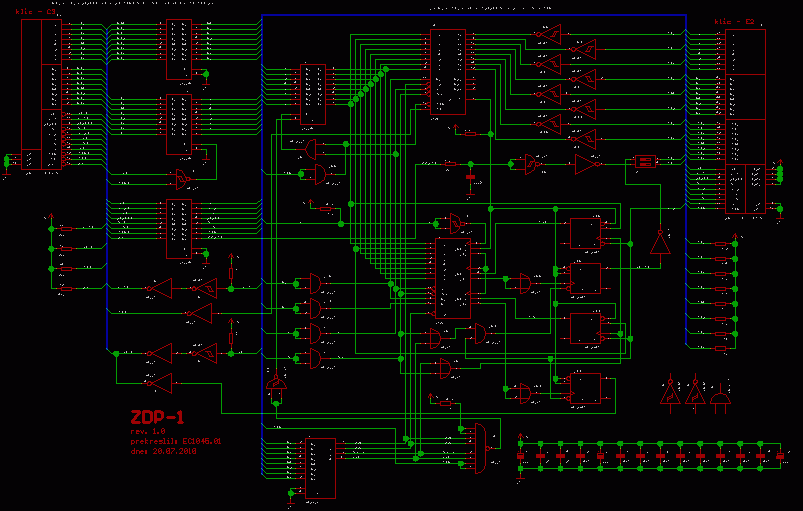

  13. PŘÍLOHA: ELEKTRICKÉ SCHÉMA DESKY ZDP-1


  14. ELEKTRICKÉ SCHÉMA DESKY ZDP-1 a černobílá verze ZDE.
