8 bity / SAPI-1 / Technické prostředky / Z-160

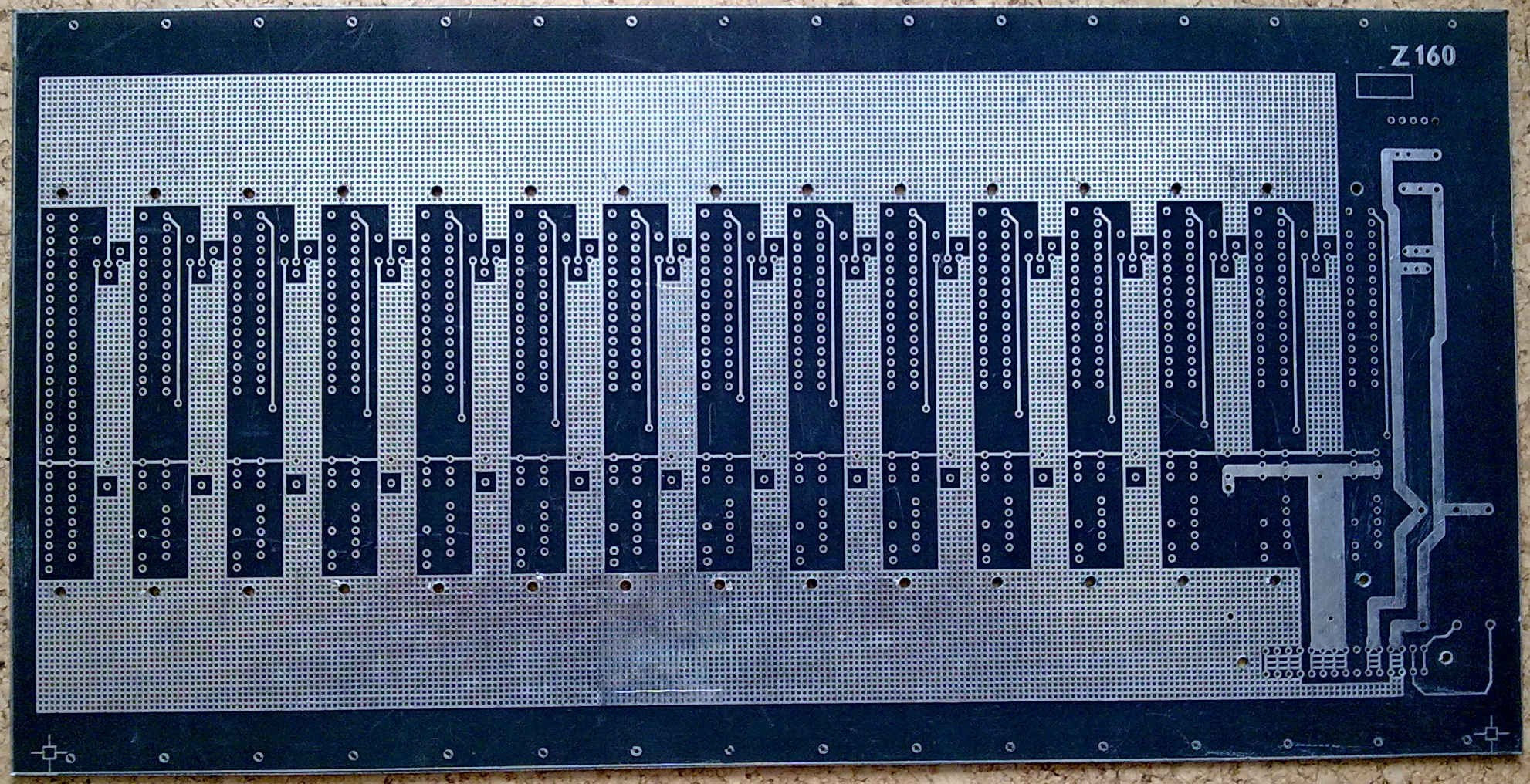

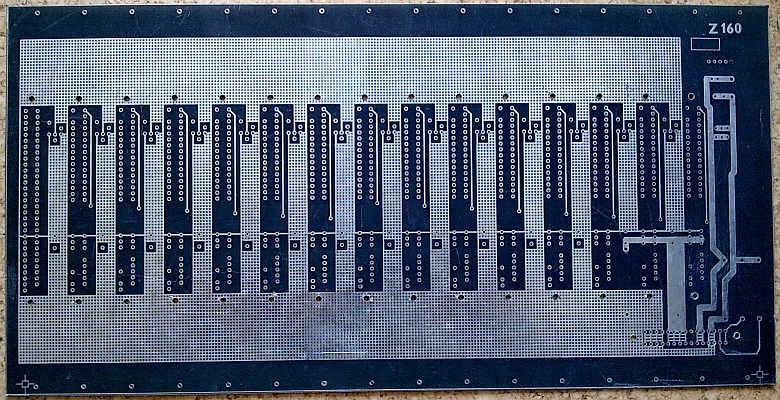

Z-160 holá DPS



K desce Z-160 nemám dokumentaci deska je odvozená od IOB-1

Z-160 je vstupně výstupní sběrnice, která slouží k rozšíření systému o dalších čtrnáct portových desek s možností využití paralelního přerušení u osmi desek pomocí radiče přerušení 8259 osazeném na desce ZDP-1 (Základní Deska Propojení) která nahrazuje procesor. Přerušení je dostupné na konektorech K1, K2, K9 až K14. Pro desku ZDP-1 je vyhrazen konektor K15 který je umístěn vlevo.

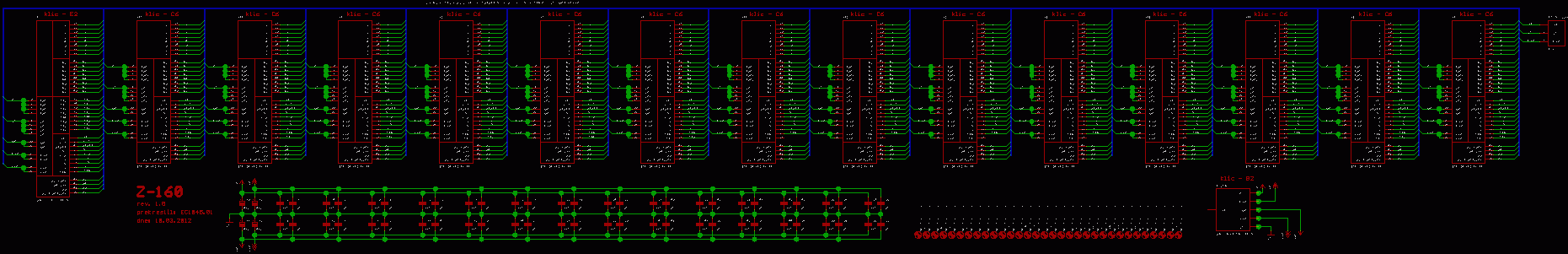

Schéma Z-160 a černobílá verze ZDE.

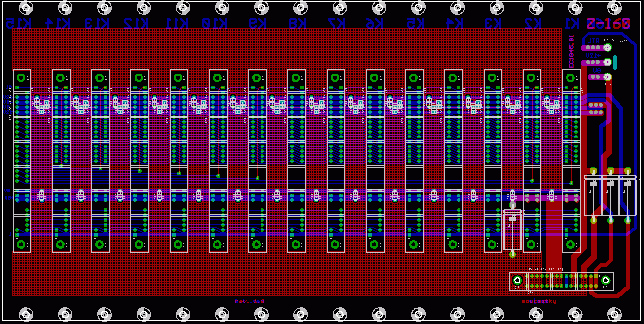

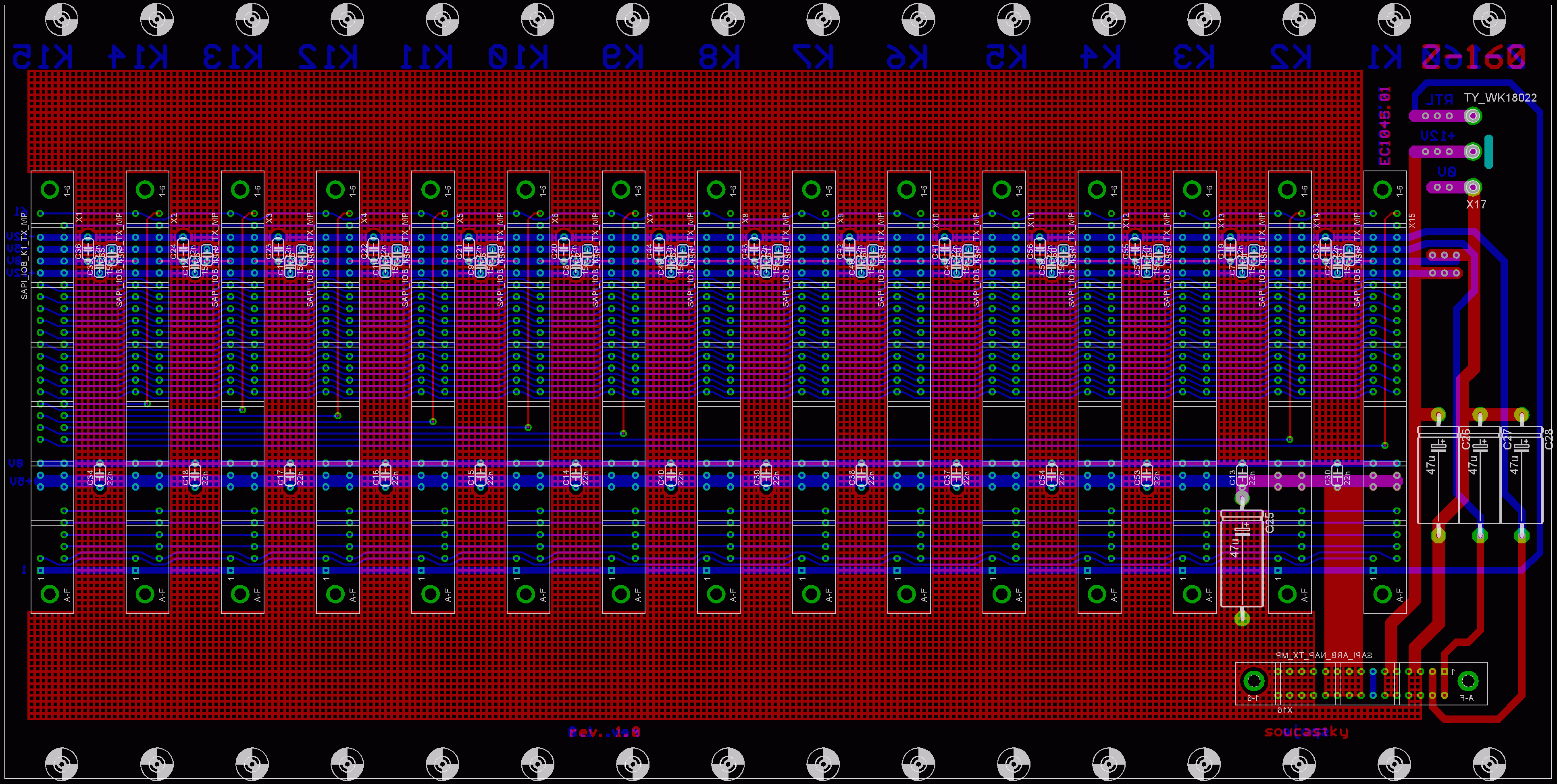

DPS Z-160
