Z-141



OCR návodu Z-141

TESLA
ELTOS
STÁTNÍ
PODNIK
DIZ

SAPI-1


APLIKAČNÍ PŘÍRUČKA











Z-141







Obsah:

  1. Úvod
  2. Technické parametry
  3. Instalace
  4. Popis funkce
  5. Programování
  6. Testování
  7. Údržba
  8. Všeobecné údaje
  9. Bezpečnostní požadavek
  10. Z-141 zapojení X1
  11. Z-141 zapojení X2
  12. Z-141 zapojení X3
  13. Adresní pole jednotky Z-141
  14. Adresní propojky Z-141
  15. Rozpiska součástí Z-141
  16. Rozložení součástek Z-141

Přílohy:

  1. Schéma Z-141


  1. Úvod
  2. Jednotka Binárních vstupů Z-141 umožňuje připojení 24 číslicových vstupů galvanicky oddělených a 24 vstupů přímých k systému CHP 3000.

    Základem jednotky Z-141 jsou obvody 8255. Jednotku je možno adresovat v celém adresním prostoru.

    Adresace se volí drátovými propojkami (samostatně pro každý MHB 8255). Brány PA a PB obvodů 8255 se ovládají po bytech a brána PC po bitech.

    Mikropočítačový systém CHP 3000 byl vyvinut v Chemoprojektu, odštěpném závodě Praha 9 - Satalice.

    Účelem aplikační příručky je poskytnout uživateli základní informace pro instalaci a použiti jednotky Z-141.



  3. Technické parametry
  4. Napájení jednotky:+5V +-0,25V
    Odběr proudu při plném osazeni:+5V/340mA
    Rozměr desky:140 x 150 x 15 mm
    Hmotnost:180 g
    Počet vstupů galvanicky neoddělených:   24
    I výstupní max. pro každý vstup:0,5mA
    Počet vstupů galvanicky oddělených:24
    Budicí proud každého vstupu:10mA



  5. Instalace
  6. Před instalací jednotku Z-141 zkontrolujeme, zda nedošlo během přepravy nebo skladování k mechanickému poškození desky nebo konektorů.

    Jednotku číslicových vstupů Z-141 je možno připojit na sběrnici typu ARB-1 nebo IOB-1 systému CHP 3000.

    Pomocí propojek I, IIa, IIb nastavíme zvolené adresy (v případě nevyhovujícího standardního propojení, tj. adres 30 - 33, 34 - 37).

    Po zasunutí jednotky Z-141 do vany a připojení na sběrnici kontrolujeme, zda nedošlo k nedovolenému zatížení sběrnice.



  7. Popis funkce
  8. Jednotka číslicových vstupů Z-141 je jednou z interface jednotek systému SAPI-1 a CHP 3000. Je možno ji připojit na sběrnici typu ARB-1 i IOB-1. Je adresovatelná v celém adresním prostoru.

    Adresa z adresní části sběrnice je dekódována integrovanými obvody IO1 a IO2 typu MH 3205. Výstupy 0-7 IO1 a 0-7 IO2 jsou vyvedeny na přepojovací polet na kterém lze propojkami I, IIa, IIb zvolit adresy podle tabulky adresace jednotky.

    Poznámka: Jednotky Z-141 samostatně dodávané výrobcem mají propojkami I, IIa, IIb vymezeny standardní čtveřice adres 30H - 33H pro IO6 a 34H - 37H pro IO7.


    Datová část sběrnice je impedančně oddělena budiči obousměrné sběrnice IO3 a IO4 (MH 3216).

    Jako paměti dvouhodnotových signálů jsou zde užity dva integrované obvody IO6 a IO7 (MHB 8255) pracující ve vstupním módu.

    Obvod IO6 vyhodnocuje úroveň signálů galvanicky neoddělených. Všechny jeho vstupní obvody jsou vybaveny ochrannými obvody, které jsou sestaveny z odporu (100R), kapacity (M1) a záchytné Zenerovy diody (KZ 260 5V1).

    Obvod IO7 slouží k vyhodnocování číslicových vstupních signálů galvanicky oddělených. Každý z jeho vstupních obvodů je vybaven optoelektronickým prvkem (WK 164 12), který má na vstupu ochranný obvod sestávající z odporu (12R), a záchytné Zenerovy diody (KZ 260 5V1). Galvanicky oddělené vstupní obvody jsou navrženy tak, aby bylo možno vypustit oddělovací optrony a přeměnit tak tyto obvody na galvanicky neoddělené.

    Poznámka: V případě požadavku zákazníka je možno část přímých vstupů nebo galvanicky oddělených vstupů výrobně upravit jako logické výstupy úrovně TTL.



  9. Programování
  10. Funkční vlastnosti desky jsou určeny vlastnostmi obvodu 8255. Obvod 8255 je programovatelný víceúčelový obvod pro připojení vstupů/výstupů k mikroprocesoru 8080A,které jsou rozděleny do tří osmibitových portů PA, PB a PC.

    Obvod může pracovat ve třech režimech (modech). Funkce každého jednotlivého portu se naprogramuje vysláním řídícího slova pro ovládání módu a směru přenosu dat.

    Význam jednotlivých bitů řídícího slova udává následující tabulka:

    D7D6D5D4   D3D2D1D0
    MSF   MSA1   MSA0   PAPCA   MSB   PB   PCB

    MSF1v tomto bitu umožňuje volbu režimu
    PA1 -vstup, 0 - výstup
    PCA (PC4-PC7)   1 -vstup, 0 - výstup
    MSB1 -režim 1, 0 - režim 0
    PB1 -vstup, 0 - výstup
    PCB (PC0-PC3)1 -vstup, 0 - výstup
    MSA1
    MSA0volba módu - vždy 0


    Do jednotlivých bitů portů PC lze zadávat požadované logické stavy (setováním, resetováním) individuálně a to pomocí řídícího slova pro ovládání bitů portu PC.

    D7D6   D5   D4   D3D2D1D0
    S/RF   BS2   BS1   BS0   S/R

    S/RF ... 0 - umožňuje práci s bity podle následující tabulky:


    BS2   BS1   BS0   Vybraný bit
    0000
    0011
    0102
    0113
    1004
    1015
    1106
    1117

    S/R ... 1 - výstup nastaven na úroveň H
    0 - výstup nastaven na úroveň L


    Poznámka: Řídící slovo pro funkci vstupů všech tři portů PA, PB, PC má hodnotu 9BH.


    Řídicí slovo se vysílá na nejvyšší adresu ze čtyř adres zvolených drátovými propojkami pro jeden ze dvou obvodů 8255 (viz adresace jednotky).

    Propojkou I se volí jedno z osmi základních polí adresní ho prostoru (00H - 1FH, 20H - 3FH, 40H - 5FH, 60H -7FH, 80H - 9FH, A0H - BFH, C0H - DFH, E0H - FFH).

    Propojkou IIa se zvolí čtveřice adres pro IO6 (MHB 8255), propojkou IIb se zvolí čtveřice adres pro IO7 (MHB 8255).

    Adresa Z (nejnižší ze čtveřice adres)   přísluší portu A
    adresa Z+1přísluší portu B
    adresa Z+2přísluší portu C
    adresa Z+3je adresou řídicího slova


    Poznámka: U jednotek samostatně dodávaných jsou z výroby standardně nastaveny adresy 30H - 33H pro IO6 a 34H - 37H pro IO7.



  11. Testování
  12. Jednotka Z-141 je ve výrobním závodě testována pomoci testovacího programu TES141.



  13. Údržba
  14. Údržba desky spočívá v udržování kontaktů FRB konektorů. Tyto kontakty je nutno chránit před znečištěním a mechanickým poškozením, aby byla zajištěna spolehlivá funkce systému. Před každým zasunutím desky do sběrnice je nutno zkontrolovat, zda nejsou špičky konektoru ohnuty, aby nedošlo k jejich ulomení. Servis desky zajišťuje dodavatel systému TESLA DlZ prostřednictvím servisních středisek. V případě odeslání desky do opravy je nutno ji zabalit do původního přepravního obalu.



  15. Všeobecné údaje
  16. Pracovní podmínky:teplota okolí...+5°C až +40°C
    relat. vlhkost...40 – 80%. při 30°C
    prostředí...neklimatizované,
    bez agresivních plynů a par
    atmosfér.tlak...84 - 107 kPa
    prašnost...max. 1mg/m3
    částice max. 10 µm
    vibrace-odolnost..0.1 mm při 25 Hz

    Krytí dle ČSN 33 0330 je IP 00.

    Deska je napájena ze zdroje, který odpovídá ČSN 36 9060.

    Kvalifikace obsluhy a údržby - pracovník poučený dle § 4 vyhlášky 50/78Sb.



  17. Bezpečnostní požadavek
  18. Všechna zařízení a přístroje připojené na vstupy a výstupy jednotky Z-143 musí splňovat požadavek ochrany zvýšenou isolací podle normy ČSN 36 9060 na min. 2,5 kV.



  19. Z-141 zapojení X1
  20. číslo konektoru:X1konektor:TY 517 6211
    deska:Z-141   klíčování:C6
    číslosignál   názevtyp
    (PIN)
    1
    2
    3
    4
    5
    6
    7
    8/RESnulování systému   INP
    9
    10/IORčtení z portuINP
    11
    12/IOWzápis do portuINP
    13
    14
    15+5VnapájeníNAP
    16+5VnapájeníNAP
    17+5VnapájeníNAP
    18+5VnapájeníNAP
    190VzemNAP
    200VzemNAP
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31D4dataBD
    32D3dataBD
    33D6dataBD
    34D5dataBD
    35D2dataBD
    36D7dataBD
    37D0dataBD
    38D1dataBD
    39A1adresaINP
    40A0adresaINP
    41A3adresaINP
    42A2adresaINP
    43A5adresaINP
    44A4adresaINP
    45A7adresaINP
    46A6adresaINP
    47
    48
    49
    50
    51
    52
    530VzemNAP
    540VzemNAP
    55
    56
    57
    58
    59
    60
    61
    62

    INPvstupní
    BDobousměrný
    OUT   výstupní
    NAPnapájení



  21. Z-141 zapojení X2
  22. číslo konektoru:X2konektor:TY 513 3011
    deska:Z-141   klíčování:F3
    číslosignál   názevtyp
    (PIN)
    1A7vstup port A (IO7)   INP
    2A3vstup port A (IO7)INP
    3A6vstup port A (IO7)INP
    4A2vstup port A (IO7)INP
    5A7vstup port A (IO6)INP
    6B7vstup port B (IO6)INP
    7A6vstup port A (IO6)INP
    8B6vstup port B (IO6)INP
    9A5vstup port A (IO6)INP
    10B5vstup port B (IO6)INP
    11A4vstup port A (IO6)INP
    12B4vstup port B (IO6)INP
    13B3vstup port B (IO6)INP
    140VzemNAP
    15B1vstup port B (IO6)INP
    16B2vstup port B (IO6)INP
    17A0vstup port A (IO6)INP
    18B0vstup port B (IO6)INP
    19A3vstup port A (IO6)INP
    20A1vstup port A (IO6)INP
    21C7vstup port C (IO6)INP
    22A2vstup port A (IO6)INP
    23C5vstup port C (IO6)INP
    24C6vstup port C (IO6)INP
    25C0vstup port C (IO6)INP
    26C4vstup port C (IO6)INP
    27C2vstup port C (IO6)INP
    28C1vstup port C (IO6)INP
    290VzemNAP
    30C3vstup port C (IO6)INP

    INPvstupní
    BDobousměrný
    OUT   výstupní
    NAPnapájení



  23. Z-141 zapojení X3
  24. číslo konektoru:X3konektor:TY 513 3011
    deska:Z-141   klíčování:F2
    číslosignál   názevtyp
    (PIN)
    1+B2vstup port B (IO7)INP
    2+C3vstup port C (IO7)INP
    3+B1vstup port B (IO7)INP
    4+C2vstup port C (IO7)INP
    5+B0vstup port B (IO7)INP
    6+C1vstup port C (IO7)INP
    70Vspolečný vodič PBNAP
    8+C0vstup port C (IO7)INP
    90Vspolečný vodič PC   NAP
    10+B7vstup port B (IO7)INP
    11A0vstup port A (IO7)INP
    12+B3vstup port B (IO7)INP
    13A1vstup port A (IO7)INP
    14+B4vstup port B (IO7)INP
    15+A2vstup port A (IO7)INP
    16+B5vstup port B (IO7)INP
    17+A3vstup port A (IO7)INP
    18+B6vstup port B (IO7)INP
    19+A7vstup port A (IO7)INP
    20+C4vstup port C (IO7)INP
    21+A6vstup port A (IO7)INP
    22+C5vstup port C (IO7)INP
    23+A5vstup port A (IO7)INP
    24+C6vstup port C (IO7)INP
    25A4vstup port A (IO7)INP
    26+C7vstup port C (IO7)INP
    27ASvstup port A (IO7)INP
    28+A0vstup port A (IO7)INP
    29+A4vstup port A (IO7)INP
    30+A1vstup port A (IO7)INP

    INPvstupní
    BDobousměrný
    OUT   výstupní
    NAPnapájení



  25. Adresní propojky jednotky Z-141
  26. I.II.
    01234567
    000-0304-0708-0B0C-0F10-1314-1718-1B1C-1F
    120-2324-2728-2B20-2F30-3334-3738-3B3C-3F
    240-4344-4748-4B4C-4F50-5354-5758-5B5C-5F
    360-6364-6768-6B6C-6F70-7374-7778-7B7C-7F
    480-8384-8788-8B8C-8F90-9394-9798-9B9C-9F
    5   A0-A3A4-A7A8-ABAC-AFB0-B3B4-B7B8-BBBC-BF
    6C0-C3   C4-C7   C8-CB   CC-CF   D0-D3   D4-D7   D8-DB   DC-DF
    7E0-E3E4-E7E8-EBEC-EFF0-F3F4-F7F8-FBFC-FF

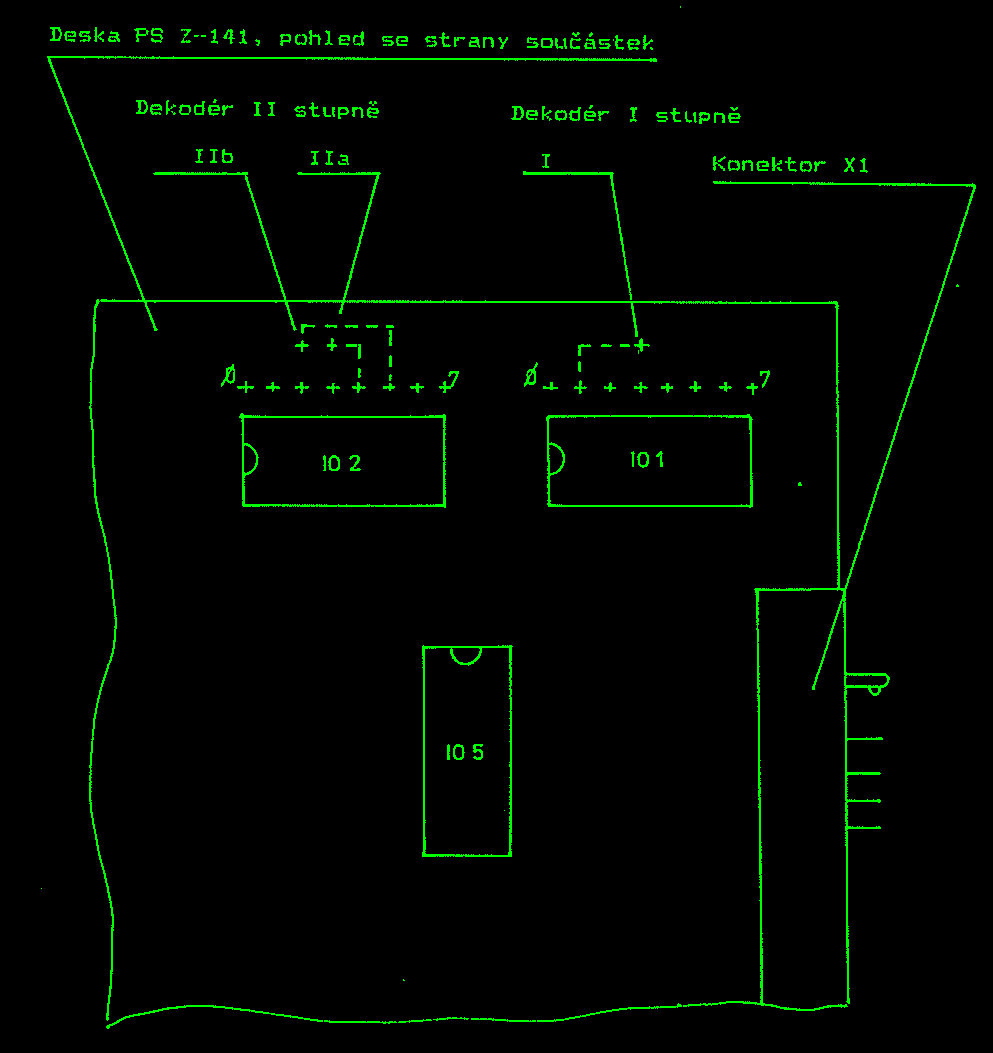

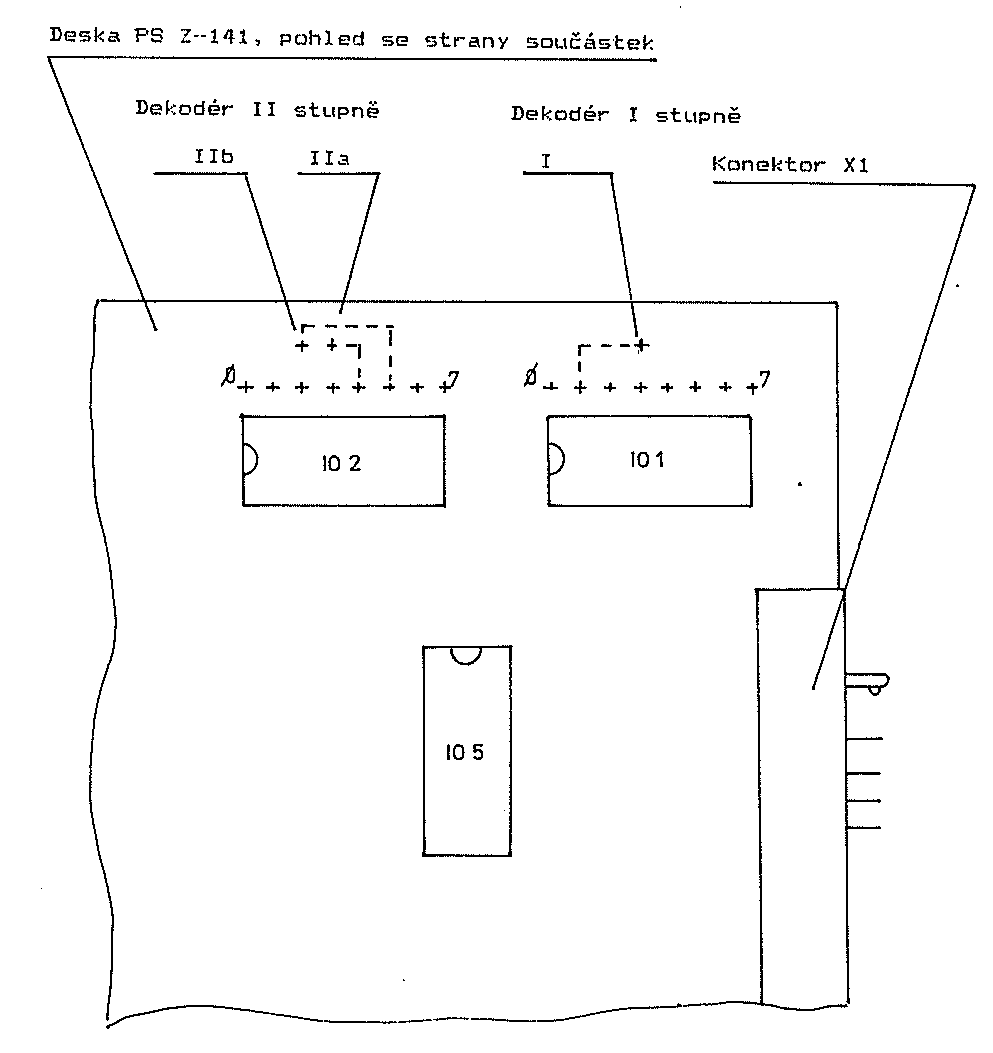

  27. Adresní pole Z-141
  28. Poznámka: Znázorněno je standardní zapojení propojek I a II a , b dodávané výrobní m závodem. Propojky vymezují čtveřice adres 30H - 33H pro IO6 a 34H - 37H pro IO7.



  29. Rozpiska součástí Z-141
  30. SoučástkaPozice
    OdporTR 191100KR1-R48
    100RR49-R72
    12RR73-R96

    KondenzátorTE 13147M/6V   C1Tantal
    TK 782M1C2-C9

    I.O.MH 3205IO1,IO2
    MH 3216IO3,IO4
    HH 7400IO5
    MHB 8255IO6,IO7

    DiodaKZ 260/5V1D1-D48

    OptronWK 164 12O1-O24

    Konektor FRB   TY 517 62 11   X1
    TY 513 3041X2,X3

    SpojkaWA 692 06X2,X3

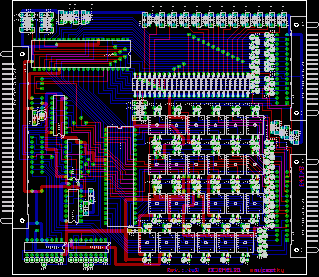

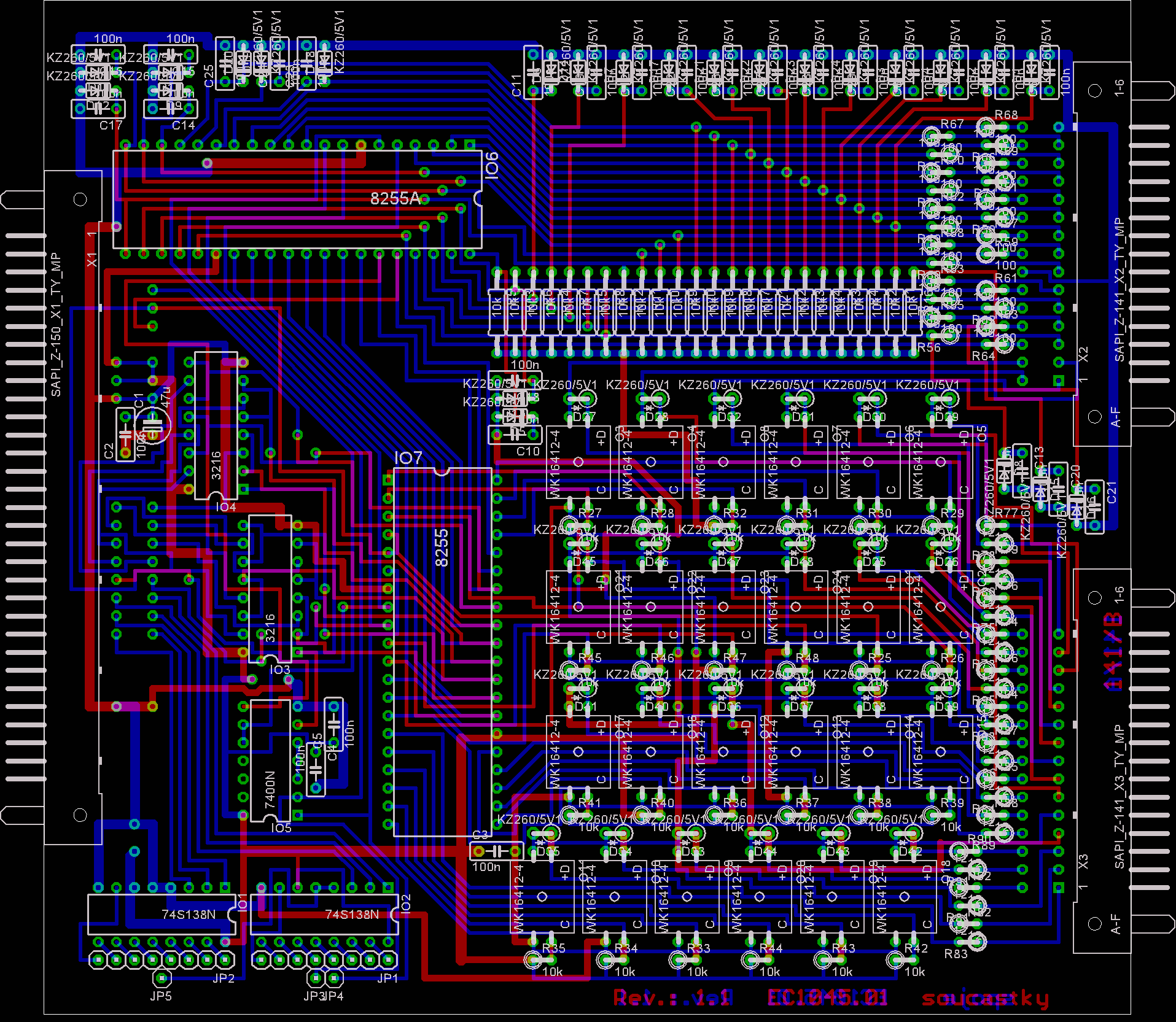

  31. Rozložení součástek Z-141

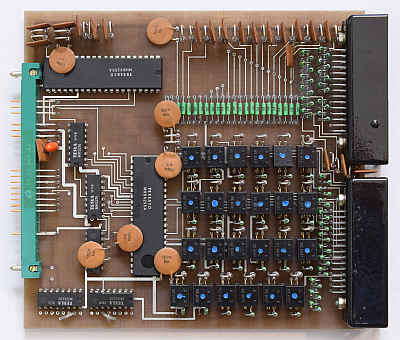

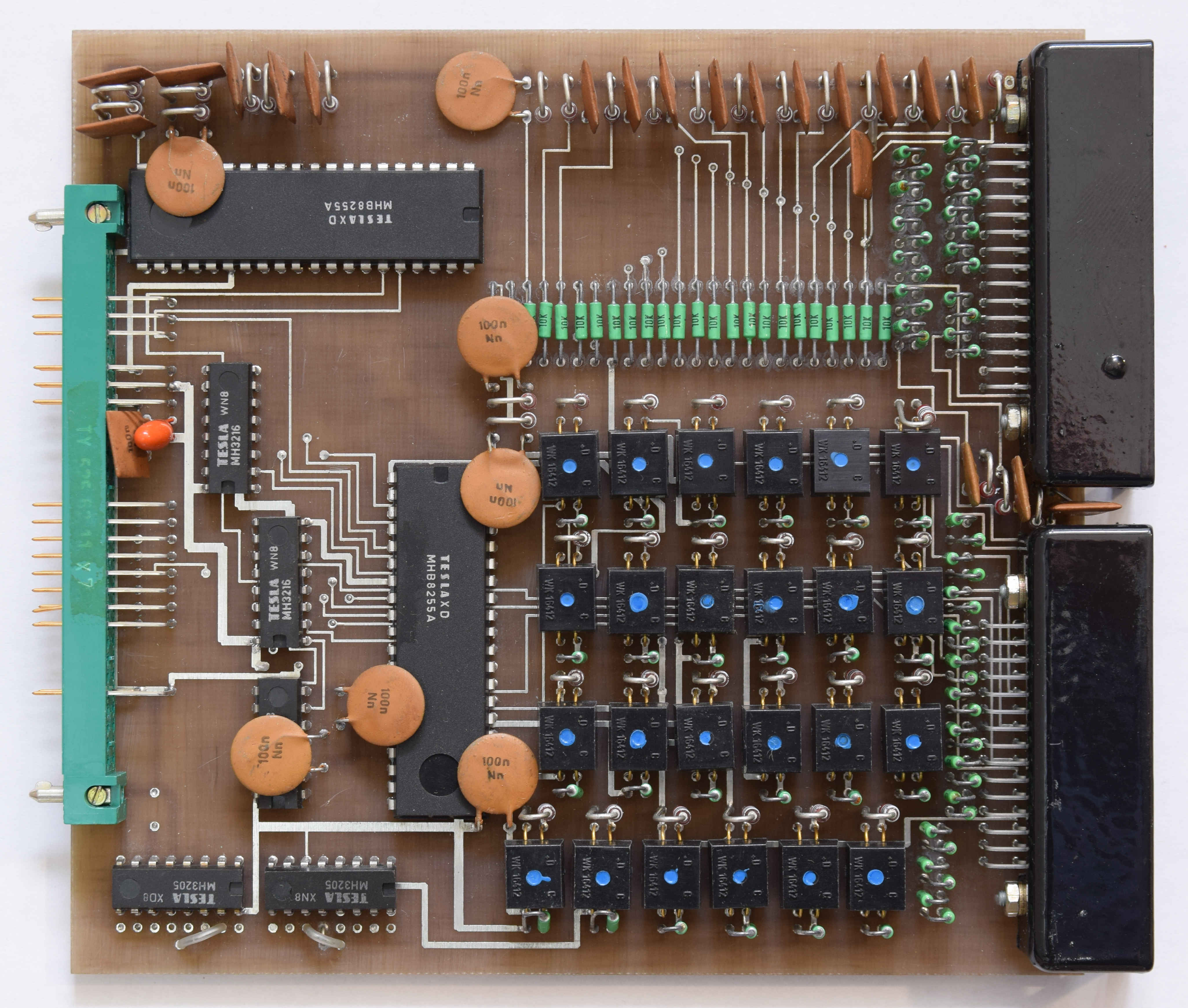

  32. DPS Z-141



Popis a vyobrazení v této příručce jsou nezávazné a výrobní závod si vyhrazuje právo v duchu technického rozvoje a v zájmu uživatelů přístrojů provádět změny sloužící zlepšeni funkce a spolehlivosti přístrojů. Z toho důvodu se nemusí všechny údaje v textu a všechna vyobrazení shodovat s dodaným přístrojem.



Vývoj:

CHEMOPROJEKT O.Z. PRAHA 9 - SATALICE


Výroba:

JZD BUDOUCNOST Blatnice


Dodavatel:

TESLA-ELTOS-DIZ

poštovní schránka 27

pošta 45

145 00 Praha 4



Přílohy:

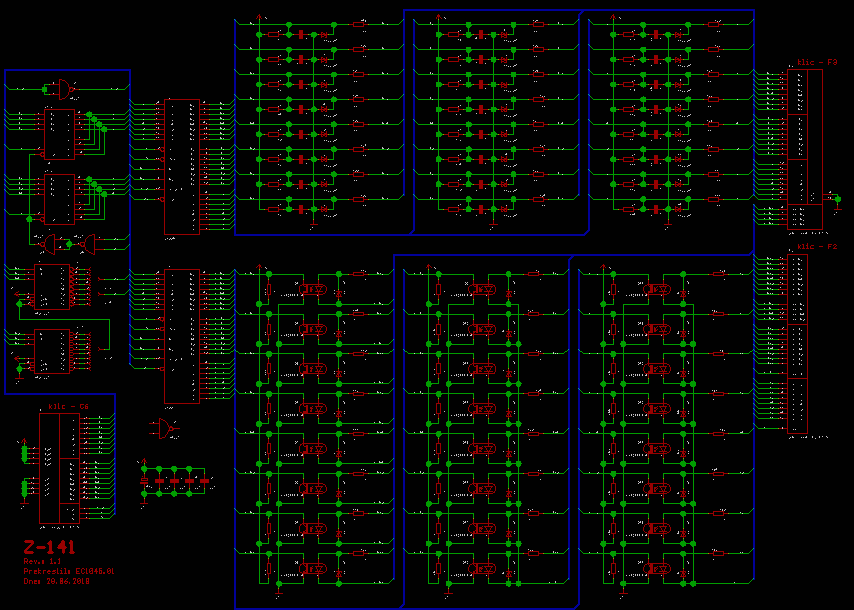

  1. Schéma Z-141

  2. Schéma Z-141 a černobílá verze ZDE.
