Z-130



K desce Z-130 nemám dokumentaci, schéma získáno metodou zpětného inženýrstvý.

Stručný popis funkce.

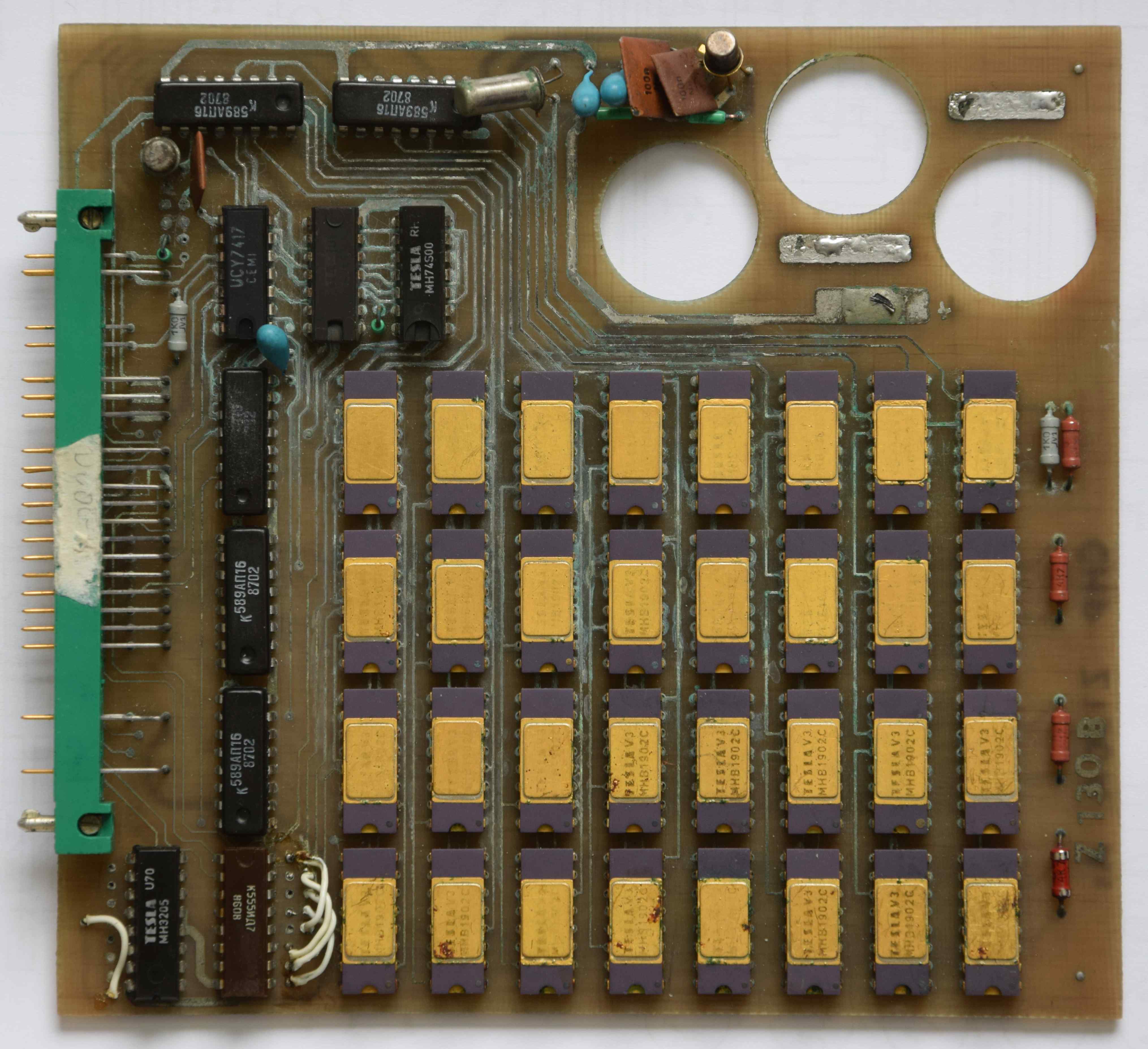

Deska Z-130 obsahuje 4kB zálohované paměti RAM. Deska je osazená 32ks pamětí MHB1902 což je nízko příkonová verze pamětí MHB2102 aneb I2102. Daní za nízký příkon MHB1902 a možnost zálohování je velmi výrazné prodloužení vybavovací doby a to až na 1000ns, proto je nutno při čtení a nápisu vkládat jeden čekací (WAIT) stav. Zálohovací akumulátor se nachází přímo na desce, akumulátor je dobíjen při provozu. Desku nelze zálohovat z externího zdroje.

Adresace desky

Deska jde adresovat v celém adresném prostoru, bez možnosti stránkovat, kdy zabírá 4kB s krokem 8kB v jednom z osmi 8kB segmentů.

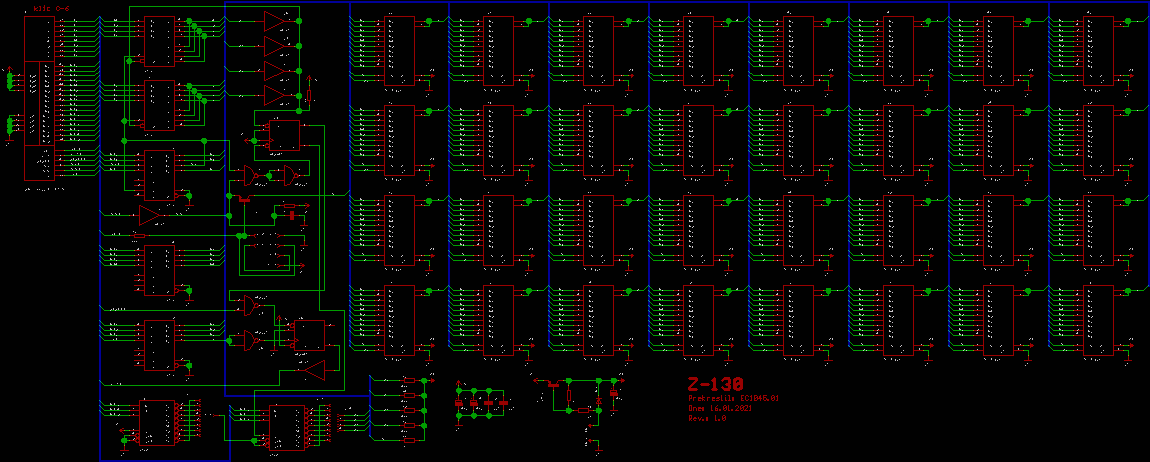

Schéma Z-130 a černobílá verze ZDE.

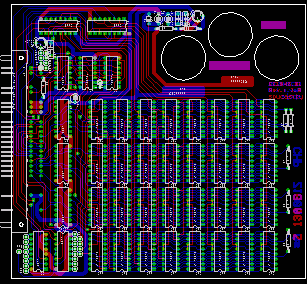

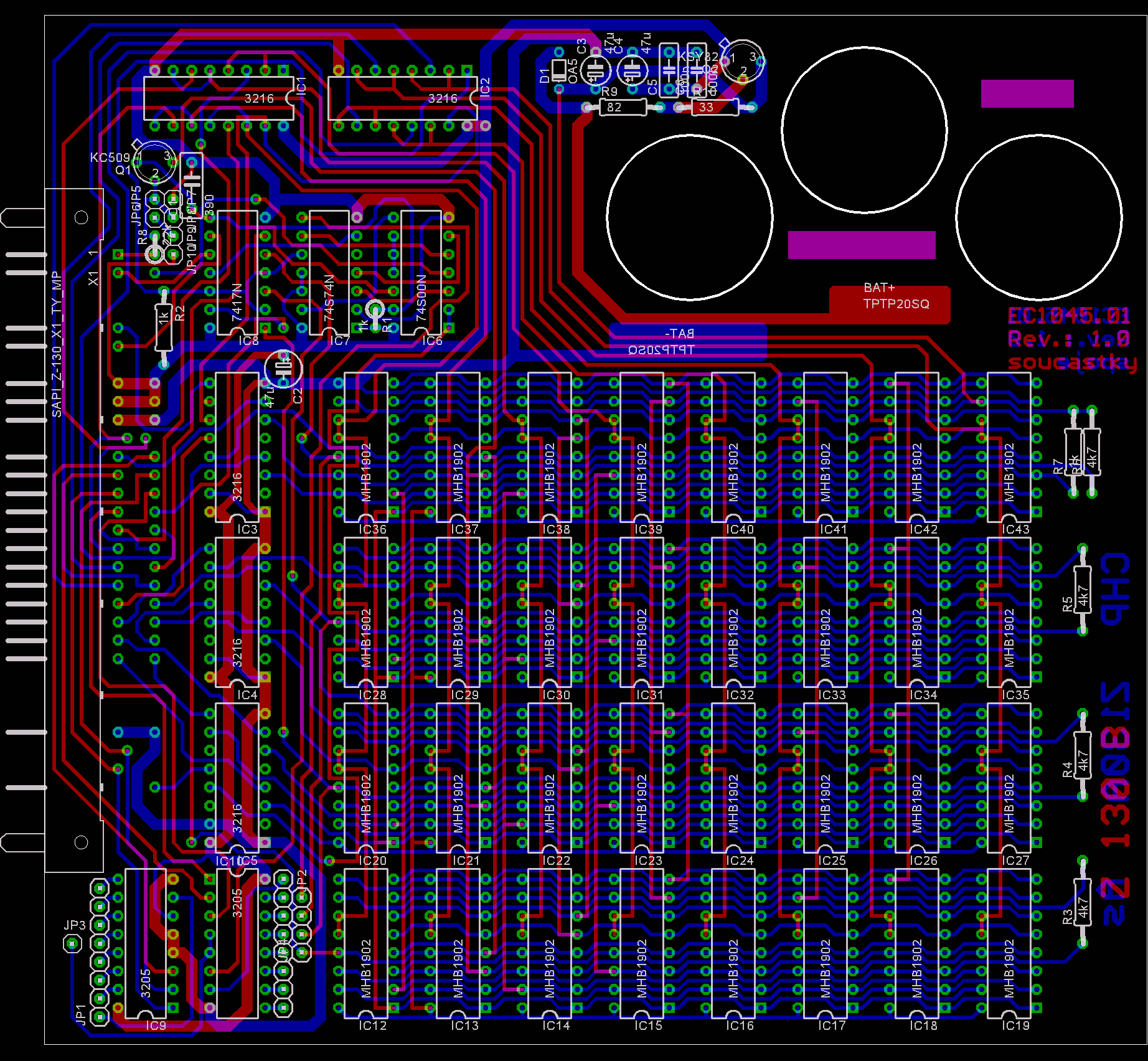

DPS Z-130
