TESLA ELTOS STÁTNÍ PODNIK

DIZ

SAPI-1

APLIKAČNÍ PŘÍRUČKA

DAC-8

Obsah:

1. Úvod
2. Technické parametry
3. Instalace
4. Popis funkce
5. Programování
6. Testování
7. Údržba
8. Všeobecné údaje
9. DAC-8 zapojeni X1
10. DAC-8 zapojení X2
11. Rozpiska součástí DAC-8
12. Rozložení součástek DAC-8

Přílohy:

1. Schéma DAC-8

Úvod

Deska číslicově analogových převodníků DAC-8 převádí osmibitový výstupní číslicový údaj (číslo 0 - 255) na analogové napětí či proud.

Převod se provádí instrukcí OUT X, kde X je zvolená adresa jednoho ze tří výstupních kanálů. Paměť řídícího slova každého výstupního kanálu je tvořena obvodem MH 3212 Tyto obvody mají nulovací vstup, jenž je připojen na sběrnicový signál RESET, který je směrován při každém zapnutí mikropočítače nebo při stisknutí tlačítka RESET. V obou těchto případech se v režimu jednopolaritniho výstupu nastaví výstupní analogové napětí či proud na hodnotu 0, v případě oboupolaritního výstupního režimu na maximální zápornou hodnotu -5V.





Technické parametry

Napájení desky:	U(CC)	+5V	+-0,25V
	U(DD)	+12V	(od +11,8V do +15,2V)
	U(GG)	-12V	(od -11,8V do +15,2V)

Poznámka: U zařízení, kde je k dispozici zdroj napájecího napětí +-15V je výhodný přechod na toto napájecí napětí. Změna se provede pomoci propojek L-K při +15V a O-N při -15V. Propojky jsou vyznačeny na el. schématu.

Upozornění: Nedoporučuje se použití napájecích zdrojů typu ZDR-1A do výrobního čísla 1474 pro nevhodné vlastnosti těchto zdrojů.

Odběr proudu desky DAC-8:				a)max.	b)
		U(CC) ( +5V)	I(CC)	620mA	420mA
		U(DD) (+12V)	I(DD)	100mA	20mA
		U(GG) (-12V)	I(GG)	100mA	22mA
	event.	U(DD) (+15V)	I(DD)	100mA	20mA
		U(GG) (-15V)	I(GG)	100mA	22mA

ad a) Orientační hodnoty stanovené dle katalogových údajů a osazení desky.
ad b) Naměřené hodnoty - informativní údaje.




Rozměry desky:	140 x 150 x 15 mm
hmotnost:	max. 145 g
Počet bitů datového slova:	8
Rychlost převodu:	max. 20 mikroS - informativní údaj
Chyba převodníku:	+-1/2 LSB . . .(+-0,2%.)
Vstupní signály desky DAC-8:	A0 až A7, D0 až D7, /IOW, /RES
Napěťové úrovně TTL:	0 =< L =< 0,8 (V)
	2,0 -< H =< 5,5 (V)

Výstupní signály desky DAC-8:
Převodník má tři na sobě nezávislé výstupy, každý výstup lze provozovat ve třech napěťových (0 až +5, 0 až -5, -5 až +5 /V/) a jednom proudovém (0-20 /mA/) režimu.Výstupní signály jsou vyvedeny na konektor X2 (14 - 18, 4 - 8, 24 - 28).

Zatěžovací odpor:	a) >= 250 při napájení +-12V
	b) >= 150 při napájení +-15V





Instalace

Desku vyjmeme z obalu a překontrolujeme, zda nedošlo k poškození desky pří přepravě. Dále zkontrolujeme kontakty konektorů FRB, zda nedošlo k mechanickému poškození.

Překontrolujeme zapojení propojek na desce, případně předěláme propojky podle potřeby. Význam a zapojení propojek je uveden v popisech.

Překontrolujeme, zda deska nezpůsobí překročení max. odběru napájecích zdrojů nebo zda nebudou překročeny povolené zátěže sběrnice desky.





Popis funkce

Obvod DD4 podle zapojení propojek 21 až 25 na vstupní straně určuje rozdělení 16 adresových bloků adresového prostoru I/O do dvou skupin podle adresového bitu A4 - A7. Propojky 22-25 až 23-24 určují začátek adresy na 0 až 7H, propojení 21-22 a 24-25 posune začátek adresy na 8 až FH.

Propojení bodu H s jedním z výstupů obvodu DD4 určuje výběr jednoho z 8 adresových bloků podle adresových bitů A4 - A7.

Zapojení propojek na vstupu obvodu DD5, tj. propojky 32-35, 33 - 34 nebo 31 - 32, 34 - 35 určuji rozdělení adres bloku do dvou skupin podle adresového bitu A0 - A3, propojky bodů K1, K2 a K3 s body 10 až 17 určuje přiřazení adres podbloku jednotlivým výstupním kanálům.

Zapojení obvodu NL7 je podle doporučeného zapojeni výrobce a neskrývá žádné záludnosti.

K pochopení zapojení obvodu MDAC08 poslouží připojené funkční blokové zapojení:

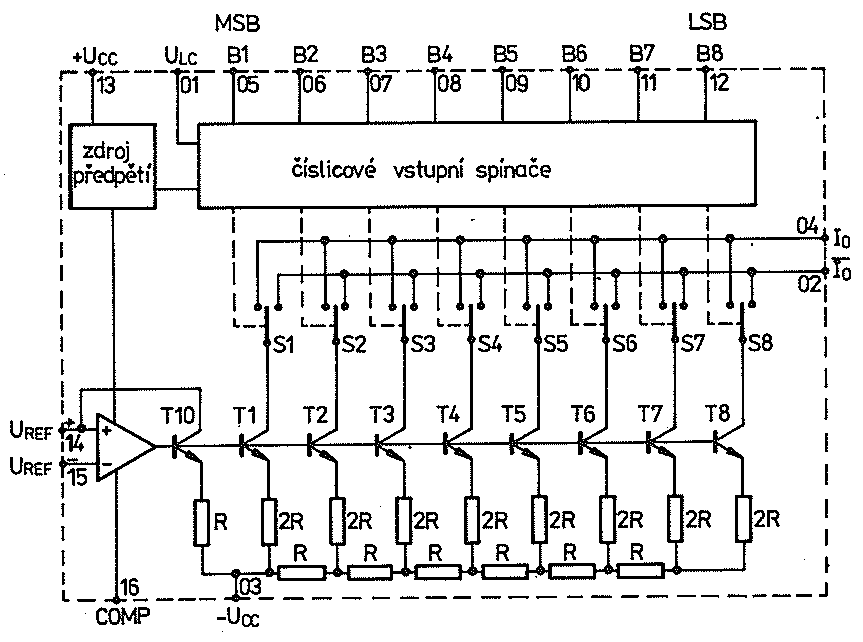

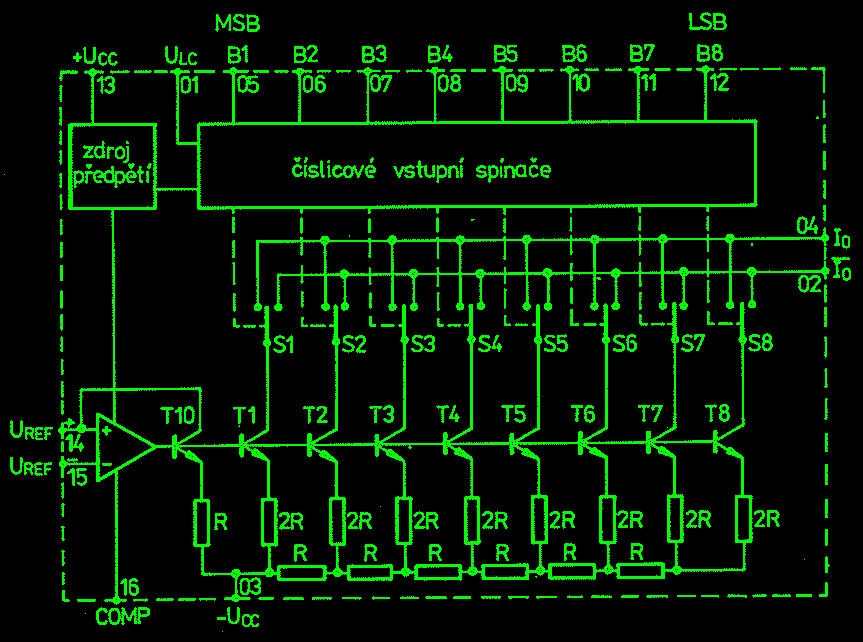

Funkční blokové zapojení obvodu MDAC08.




Činnost obvodu NL4 (MAA 741) je zřejmá z funkčního schématu. Nastavení kompenzace napěťové nesymetrie vstupů je provedena podle doporučení výrobce tohoto obvodu.

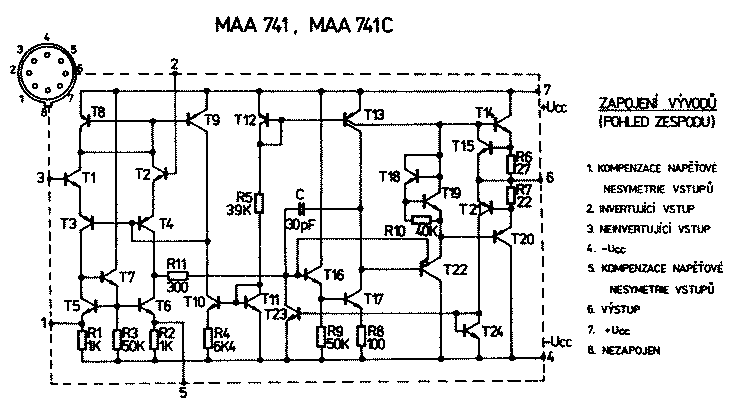

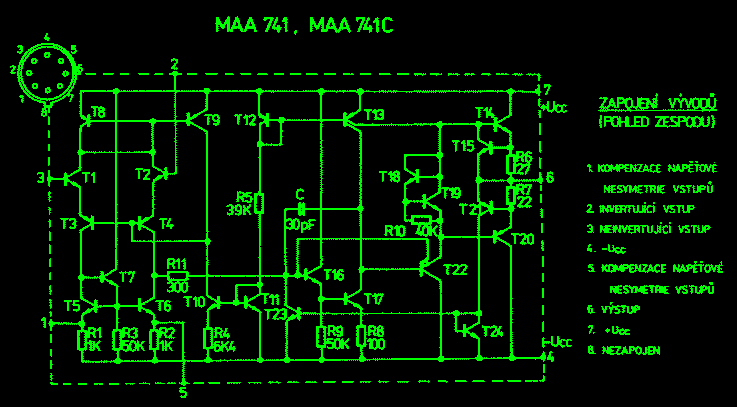

MAA741, 471C


Obrázek MAA741, 471C

Jednotlivé převodníky D/A jsou součástkově i funkčně naprosto totožné.





Progmování

1. Adresace desky převodníku

Převodník je zapojen jako výstupní periférie mikropočítače, přičemž horní bity adresy A4 - A7 určuji 16 adresových bloků, rozdělených podle volby propojek u DD4 do dvou skupin (0 - 7 nebo 8 - F). Výběr jednoho ze 16 bloků se provádí propojením jedné ze špiček 0 - 7 se špičkou H.

Každý blok obsahuje 16 adres určených dolními bity adresy A0 - A3 a rozdělených podle volby propojek u DD5 do dvou skupin (0 - 7 nebo 8 - F), čímž vznikne 32 podbloků po 8 adresách.

Každému ze tří výstupních kanálů lze pak v rámci daného podbloků přiřadit libovolnou z jeho 8 adres propojením špiček 10 - 17 se špičkami K1 až K3. Zapojení propojek je uvedena v odd. 5.3.



2. Základní nastavení adres z výrobního závodu



kanál č.:	adresace (HEX)
1	30
2	31
3	32



3. Zapojení drátových propojek u desky DAC-8



----------------------------------------------------------
        Propojení propojek               Význam
----------------------------------------------------------

u DD 4                  A4 - A7    Rozdělení 16 adresových
22 - 25, 23 - 24         0 -  7    bloků do dvou skupin
21 - 22, 24-25           8 -  F    (0 - 7, 8 - F)
----------------------------------------------------------

u DD 5
         oH

o  o  o  o  o  o  o  o        výběr jednoho z 8 adresových
0  1  2  3  4  5  6  7        bloků
----------------------------------------------------------

u DD5
                    A0 - A3
32 - 35, 33 - 34     0 - 7      Rozdělení adres bloku do
31 - 32, 34 - 35     8 - F      dvou skupin (0 - 7, 8 - F)
----------------------------------------------------------

u DD5
           K1   K2   K3
           o    o    o                  Přiřazení adres
                                        podbloku jednotli-
 o    o    o    o    o    o    o    o   vým výst. kanálům
10   11   12   13   14   15   16   17
----------------------------------------------------------



4. Programová obsluha převodníku

Č/A převodník převádí osmibitový výstupní číslicový údaj (číslo 0-255) na analogové napětí či proud. Převod se provádí instrukcí OUT X, kde X je zvolená adresa jednoho ze tři výstupních kanálů. Paměť řídícího slova je tvořena obvodem 3212. Tyto obvody mají nulovací vstup,jenž je připojen na sběrnicový signál RESET, který je směrován při každém zapnutí mikropočítače nebo při stisknutí tlačítka RESET. V obou těchto případech se v režimu jednopolaritního výstupu nastaví výstupní analogové napětí či proud na hodnotu 0, v případě oboupolaritního výstupního režimu na maximální zápornou hodnotu -5V.



5. Volba výstupního rozsahu

U každého dílčího převodníku je možno přiřadit vstupním datům (číslo 0-255) čtyři výstupní režimy (3 napěťové a 1 proudový), a to pomocí přepínačů S1, S4 (S2, S5, S3, S6).



6. Volba pracovního režimu



Pracovní režim	Výstup	Zapnuty sekce
		S1(S2,S3)	S4(S5,S6)
V1	0 až +5 (V)	1,4	-
V2	0 až -5 (V)	1,3	-
V3	-5 až +5 (V)	2,4	-
V4	0 až 20 (mA)	1,4	1,2





Testování

Desky jsou ve výrobním závodě testovány pomocí speciálních testů.

Deska DAC-8 vyhovuje zkoušce vibracemi (chvěním) metodou 1031 dle ČSN 34 5750 v pásmu kmitočtů 10 až 55 (Hz) s amplitudou výchylky kmitání 0,35mm a dobou zkoušky 25 min (odpovídá 5 cyklům průchodu pásmem).

Deska DAC-8 vyhovuje:
- zkoušce vlivu nízké teploty na vzorky uvolňující teplo při pozvolné změně teploty - metoda 2012 dle ČSN 34 5710 Zkušební teplota +5, +-3 (stC), doba expozice 16h.
- zkoušce vlivu zvýšené teploty na vzorky uvolňující teplo při náhlé změně teploty - metoda 2022.1 dle ČSN 34 5702 Zkušební teplota +10, +-2 (stC), doba expozice 16h.





Údržba

Údržba desek spočívá v udržování kontaktů FRB konektorů. Tyto kontakty je nutno chránit před znečištěním a mechanickým poškozením, aby byla zajištěna spolehlivá funkce systému. Před každým zasunutím desky do sběrnice je nutno zkontrolovat, zda nejsou špičky konektoru ohnuty, aby nedošlo k jejich ulomení. Servis desky zajišťuje dodavatel systému TESLA DIZ prostřednictvím servisních středisek. V případě odeslání desky do opravy je nutno ji zabalit do původního přepravního obalu.





Všeobecné údaje

Pracovní podmínky:	teplota okolí	...	+5 stC až +40 stC
	relat. vlhkost	...	40 - 80%. při 30 stC
	prostředí	...	neklimatizované,
			bez agresivních plynů a par
	atmosfér.tlak	...	84 - 107 kPa
	prašnost	...	max. 1mg/m3
			částice max. 10 um
	vibrace-odolnost		0.1 mm při 25 Hz

Krytí dle ČSN 33 0330 je IP 00.


Deska DAC-8 je elektrickým předmětem třídy III. podle ČSN 34 1010.

Deska DAC-8 není odrušena. Uživatel musí zabezpečit, aby celek zařízení, do kterého je deska DAC-8 použita, vyhovoval stupni odrušení RO 3 podle ČSN 34 2860 a ČSN 33 4200.

Deska je napájena ze zdroje, který odpovídá ČSN 36 9060.

Kvalifikace obsluhy a údržby - pracovník poučený podle par. 4 vyhlášky 50/78 Sb.

Doprava a skladování: Při dopravě se vyžaduje zacházení předepsané příslušnými předpisy podle označení použitého na obalech. Desky musí být uloženy v poloze vyznačené na obalu.Při dopravě musí být obaly se zabalenými deskami chráněny před atmosférickými srážkami. Teplota vzduchu musí být v rozmezí od -30 stC do +40 stC. Desky se musí skladovat v uzavřených suchých a větraných místnostech s neagresivním prostředím.
- nezabalené v prostředí s teplotou v rozmezí od +5 stC do +35 stC s relativní vlhkostí v hodnotách vyplývajících z připojeného grafu.
- zabalené v prostředí s teplotou v rozmezí od -5 stC do +35 stC s relativní vlhkostí přesahující hodnoty vyplývající z grafu nejvýše o 5%.

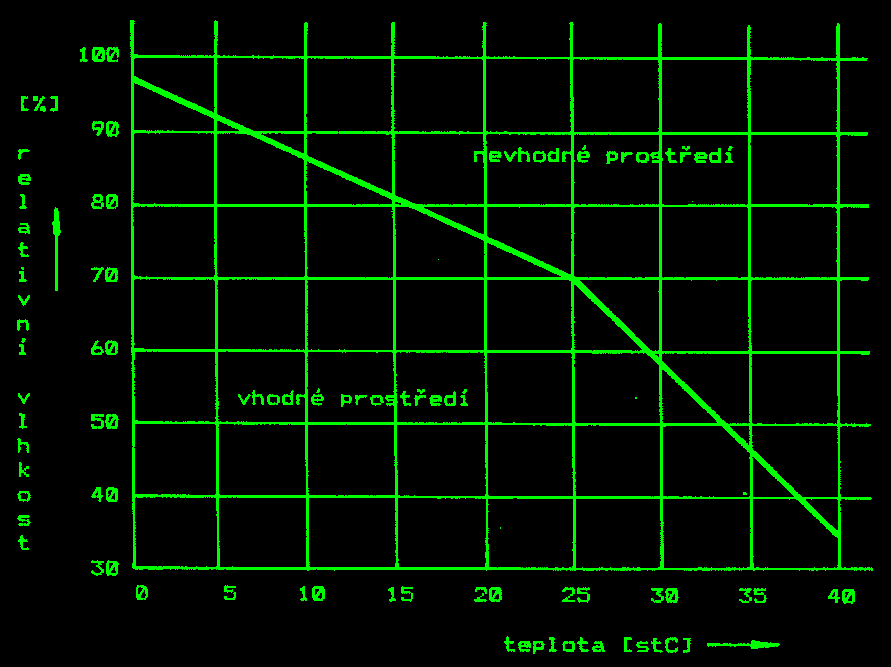

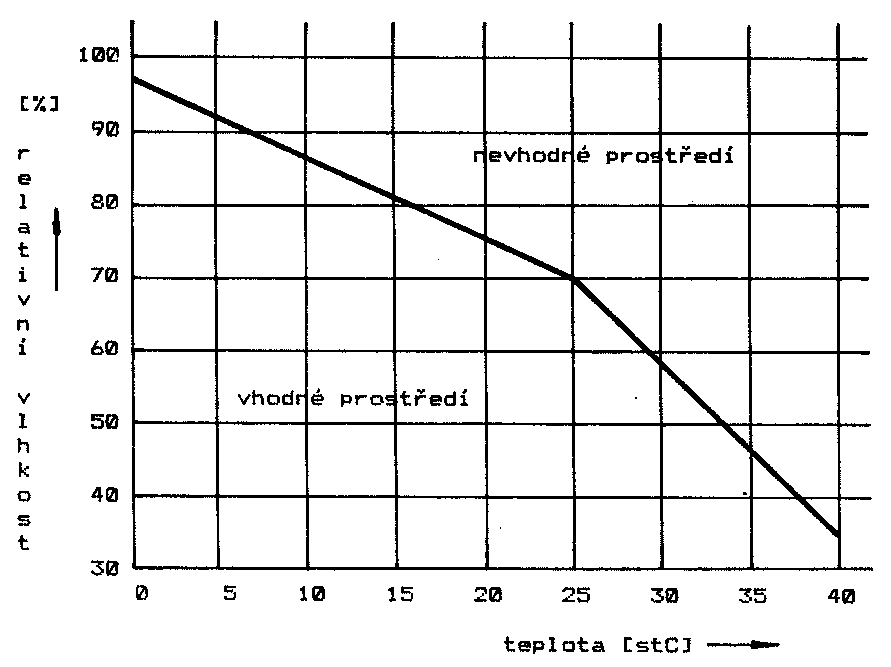

Graf relativní, vlhkosti prostředí pro skladování.




Záruka: dodavatel ručí za jakost výrobku po dobu 12 měsíců ode dne splnění dodávky za předpokladu, že deska nebyla mechanicky poškozena hrubým, nebo neodborným zásahem.





DAC-8 zapojení X1

číslo konektoru:	X1	konektor:	TY 517 6211
deska:	DAC-8	klíčování:	C6

číslo	signál	název	typ
(PIN)
1
2
3
4
5
6
7
8	/RES	nulování systému	INP
9
10
11
12	/IOW	zápis do adresovaného výstupu	INP
13
14
15	+5V	napájení	NAP
16	+5V	napájení	NAP
17	+5V	napájení	NAP
18	+5V	napájení	NAP
19	0V	přístrojová zem	NAP
20	0V	přístrojová zem	NAP
21
23
24
25
26
27
28
29
30
31	D4	data	BD
32	D3	data	BD
33	D6	data	BD
34	D5	data	BD
35	D2	data	BD
36	D7	data	BD
37	D0	data	BD
38	D1	data	BD
39	A1	adresa	INP
40	A0	adresa	INP
41	A3	adresa	INP
42	A2	adresa	INP
43	A5	adresa	INP
44	A4	adresa	INP
45	A7	adresa	INP
46	A6	adresa	INP
47	-15V	napájení	NAP
48
49
50	+15V	napájení	NAP
51	+12V	napájení	NAP
52	+12V	napájení	NAP
53	0V	přístrojová zem	NAP
54	0V	přístrojová zem	NAP
55
56
57	-12V	napájení	NAP
58	-12V	napájení	NAP
59
60	fi2	hodiny fi2 TTL	INP
61
62

INP	vstupní
BD	obousměrný
OUT	výstupní
NAP	napájení





DAC-8 zapojení X2

číslo konektoru:	X2	konektor:	TY 513 3011
deska:	DAC-8	klíčování:	C6

číslo	signál	název	typ
(PIN)
1
2
3	0V	společná zem	NAP
4	-	napěťový výstup kanálu č. 2	SP
5
6
7	0V	společná zem	NAP
8	-	proudový výstup kanálu č. 2	SP
9
10
11
12
13	0V	společná zem	NAP
14	-	napěťový výstup kanálu č. 1	SP
15
16
17	0V	společná zem	NAP
18	-	proudový výstup kanálu č. 1	SP
19
20
21
22
23	0V	společná zem	NAP
24	-	napěťový výstup kanálu č. 3	SP
25
26
27	0V	společná zem	NAP
28	-	proudový výstup kanálu č. 3	SP
29
30

INP	vstupní
OUT	výstupní
NAP	napájení
SP	analogový





Rozpiska součástí DAC-8

Součástka			Pozice
Odpor	TR 191	1K5J	R1-R2
		47RJ	R4-R9
		150RJ	R10-R12
		10K0J	R13-R16
		20K0J	R17-R19
		5K1J	R20-R28
		4K7J	R29-R31
		252R	R32-R34
Trimr	TP 095	3K5	RP1
		3K3	RP2,RP3
		22K	RP4-RP6
		10K	RP7
Kondensátor	TK 775	220P	C1-C3
	TK 783	100NZ	C4-C7
	TE 134	4u7	C7,C8
	TE 132	22u	C9
I.O.	MH 3212		DD1-DD3
	MH 3205		DD4,DD5
	MH 7404		DD6
	MH 7400		DD7
	MDAC 08		NL1-NL3
	MAA 741		NL4-NL6
	MAB 01H		NL7
Tranzistor	KFY 18		VT1-VT3
	KFY 46		VT4-VT6
Spínače	DIL 2/2		S1-S3
	DIL 2/0		S4-S6

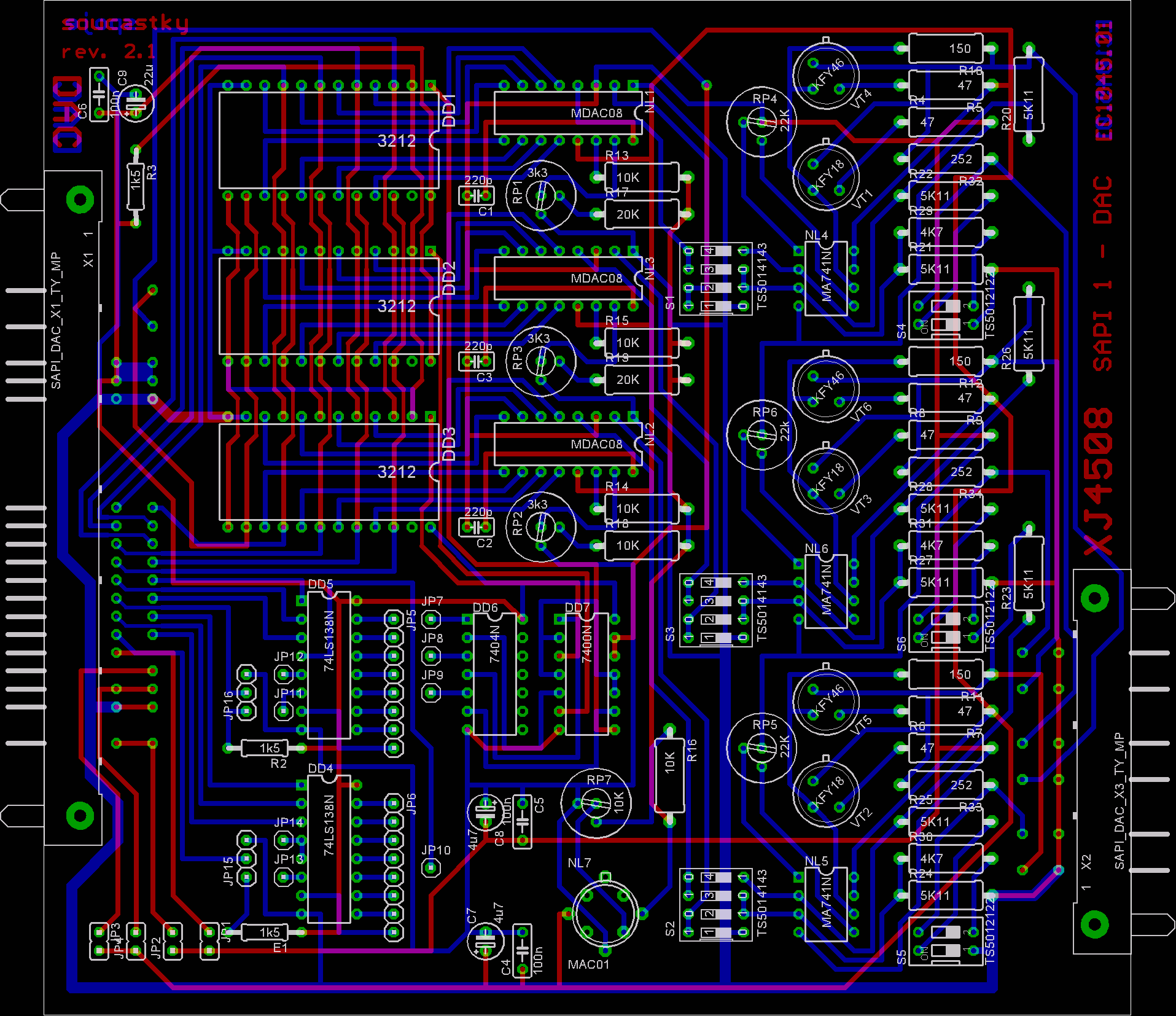

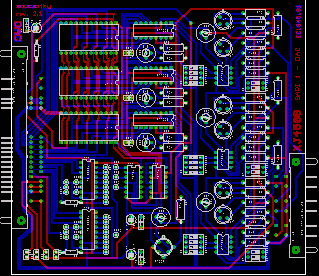

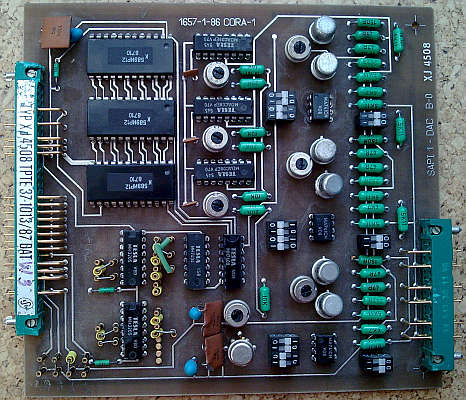

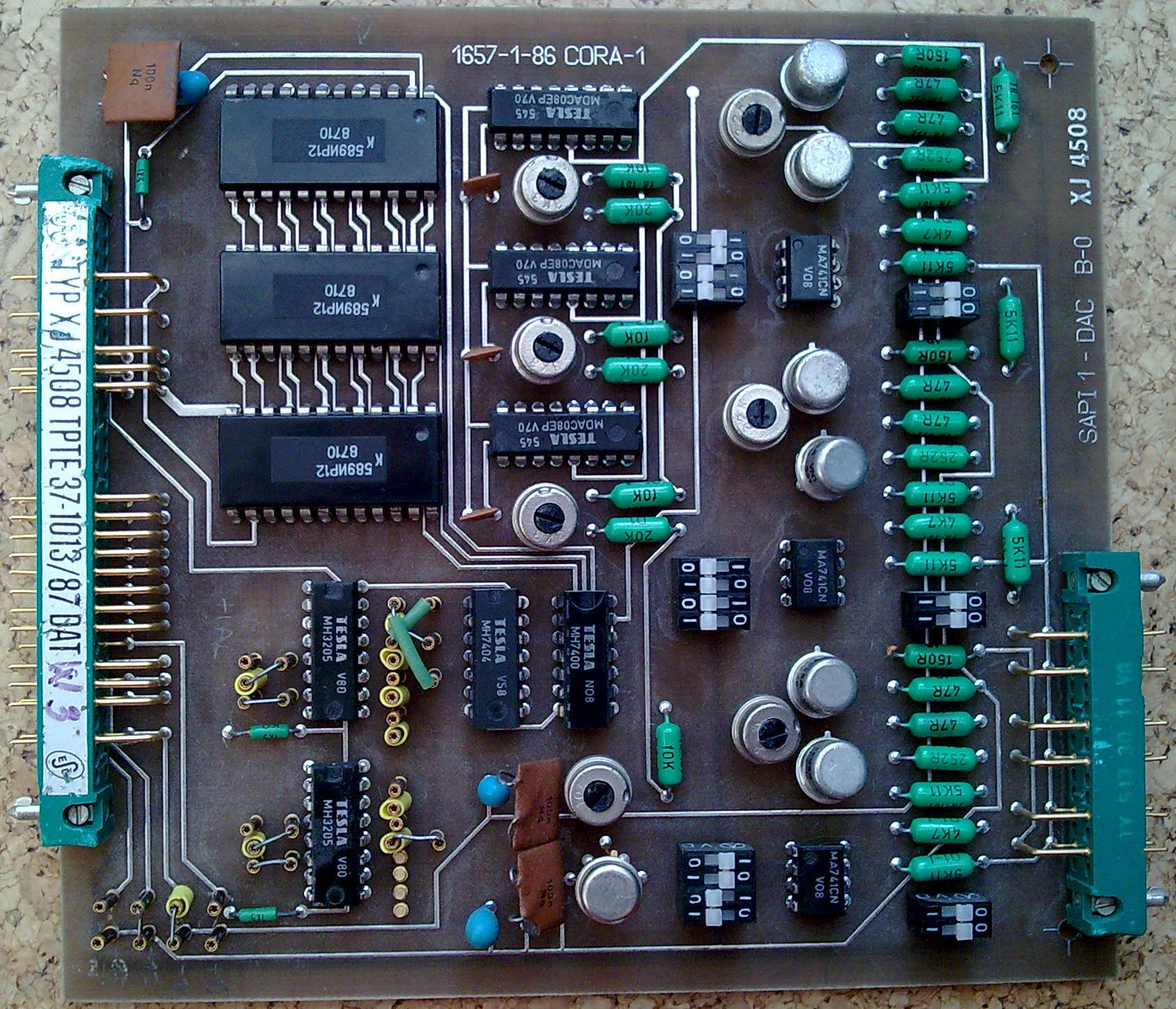

Rozložení součástek DAC-8






DPS DAC-8_XJ4508

Popis a vyobrazeni v této příručce jsou nezávazné a výrobní závod si vyhrazuje právo v duchu technického rozvoje a v zájmu uživatelů přístrojů provádět změny sloužící zlepšení funkce a spolehlivosti přístrojů. Z toho důvodu se nemusí všechny údaje v textu a všechna vyobrazení shodovat s dodaným přístrojem.

Vývoj:

VÚSE BĚCHOVICE

Výroba:

TESLA TŘINEC

Dodavatel:

TESLA-ELTOS-DIZ

poštovní schránka 27

pošta 45

145 00 Praha 4

Přílohy:

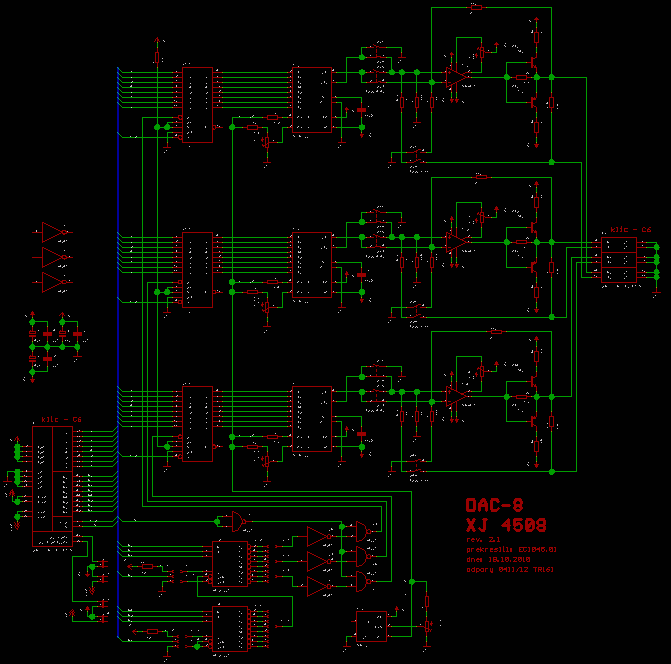

Schéma DAC-8


Schéma DAC-8_XJ4508 a černobílá verze ZDE.
