VVB-1C





K desce VVB-1C nemám dokumentaci ale je stručně popsána v AR/B 86/1 (Amatérské Rádio řada B (modré – pro konstruktéry), ročník 1986 číslo 1) kde je základní popis sběrnice.

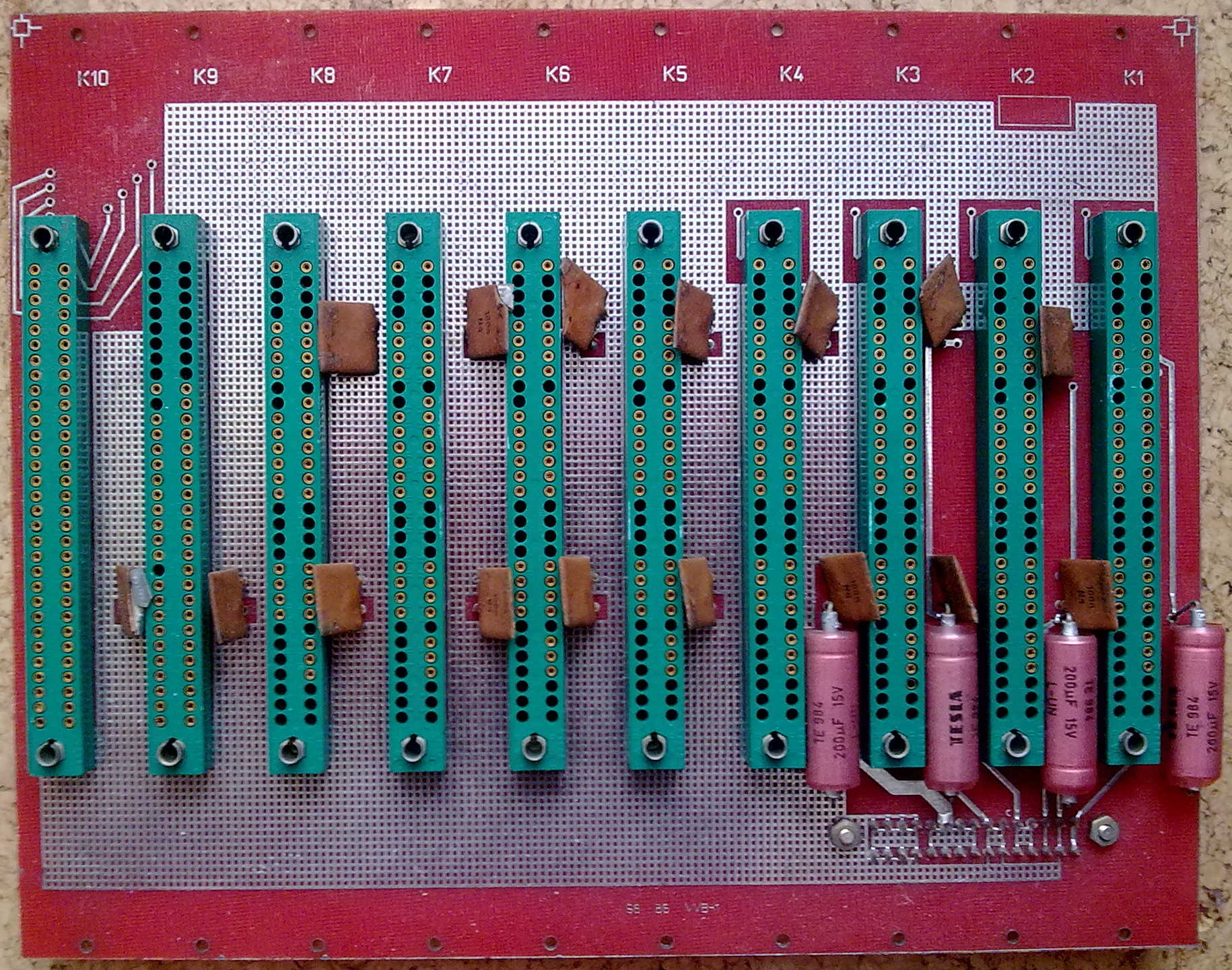

VVB-1C (Vstupně a Výstupní Bus Cmos) je vstupně výstupní sběrnice. Je součástí jednotky JVV-1C (Jednotka Vstupu a Výstupu Cmos) která slouží k rozšíření systému o dalších osum desek s možností využití přerušení, pomoci logiky osazené na desce RDV-1 která nahrazuje procesor. Pro desku RDV-1 je vyhrazen konektor X10 který je umístěn vlevo. Pozice X9 je určená po desku SIM-1 (simulátoru) a ostatní pozice (X1 až X8) jsou určeny pro desky systému VVS-1 (Vstupně Výstupní Systém) desky pracují s logikou CMOS (5V), proto mají na konci značení "C", a tim pádem jsou nezáměné se standardními deskami souboru SAPI-1.

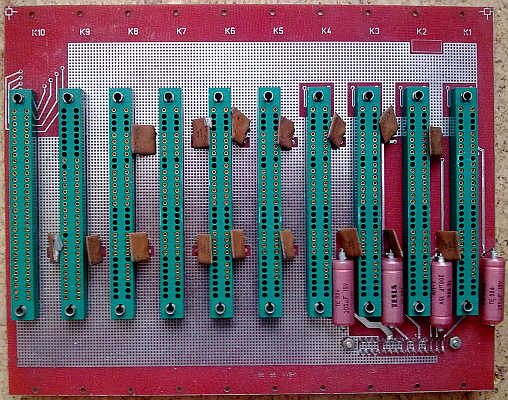

Nejsem si jist klíčováním konektorů, deska co mám vypadá že nebila nikdy použita.

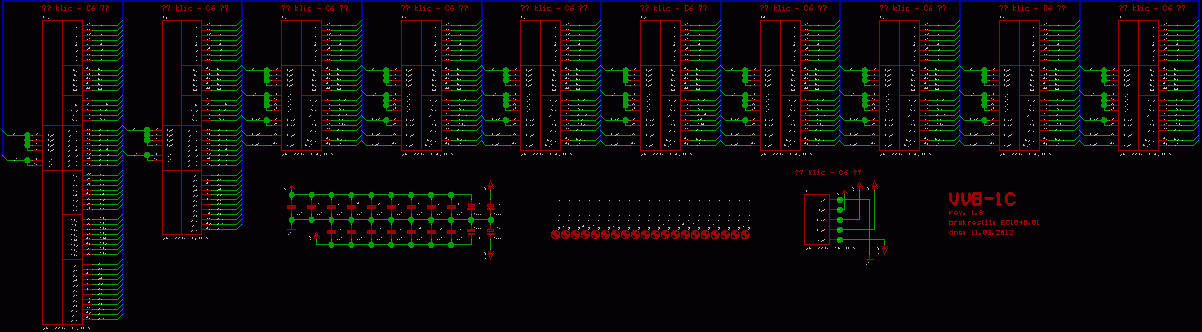

Schéma VVB-1C a černobílá verze ZDE.

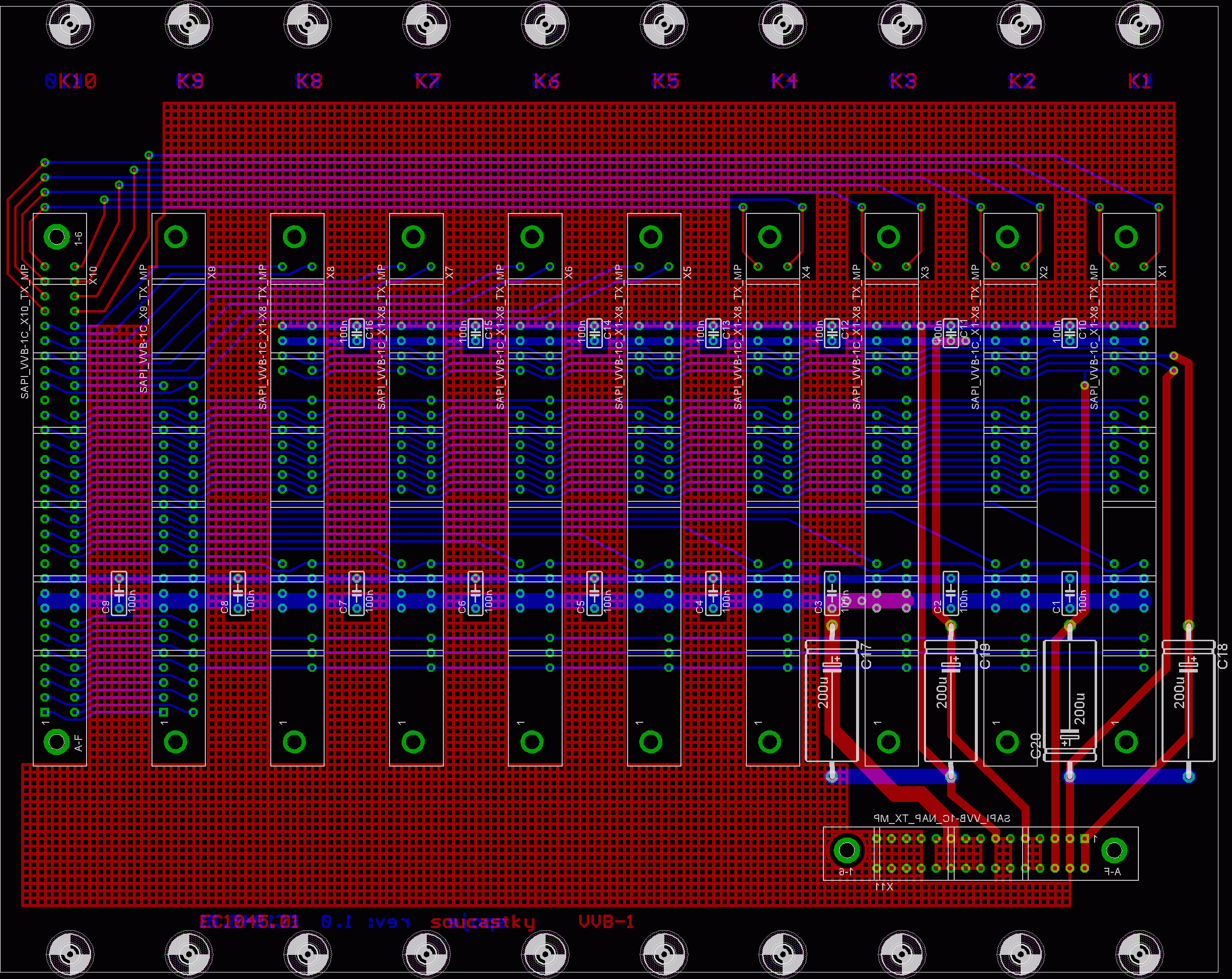

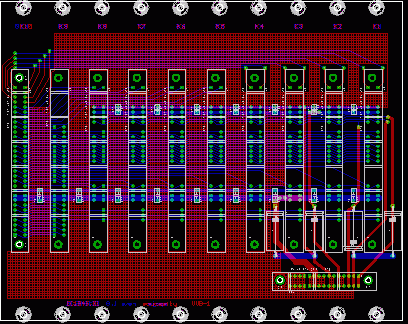

DPS VVB-1C
