8 bity / SAPI-1 / Technické prostředky / SGA-1?

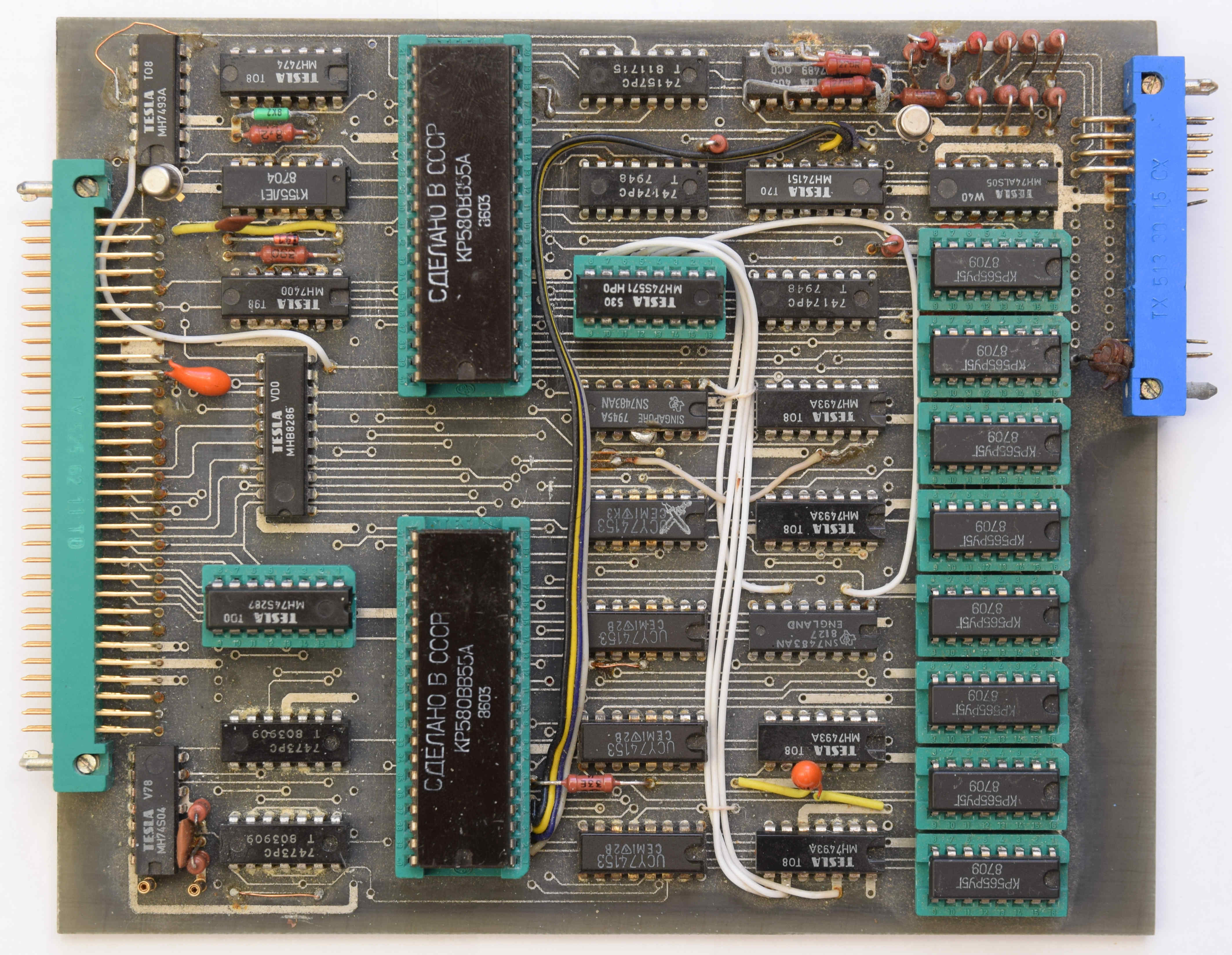

Pravděpodobně prototyp SGA-1



K desce nemám dokumentaci, schéma získáno metodou zpětného inženýrství.

Po zběžném projiti schématu hrubí popis funkce desky ale záruky na správnost a úplnost.

Deska nenese žádné označení. Podle zapojení to vypadá na desku grafického videa s možností pracovat s odstíny šedi nebo i barevně. Obraz je možno vertikálně rolovat. Obvody videa jsou umístěny mimo paměťový prostor mikropočítače, k obvodům videa je přístup přes dva obvody 8255 kdy jedna 8255 slouží k nastavení adres a registru pro vertikální rolováni obrazu. Druhá 8255 slouží pro zápis (čtení) dat jak do vlastní VRAM, tak do "barvonosné" RAM. V každém bytu je šest bitu (0-5) použito pro obraz a dva bity (6-7) pro atribut. V "barvonosné" RAM lze nastavit barvu/odstín šedé jak pro popředí tak i pozadí a pravděpodobně tak i pro blikání.

Co mně vede k tomu, že jde o SGA-1 je tento text z distribuční diskety CP/M 2.2 pro SAPI-1:
- deska SGA-1
je pro řízení zobrazení na T.V. Rozměr obrazu je 64 znaků na 25 nebo 27 řádků v alfanumerickém módu. Lze ji přepnout do grafického módu s rozlišením 512*223 pixlů. Grafická paměť je mimo adresovací prostor. (Systém i desky se připravují pro rok 1989).

Deska má netypický rozměr a to 140x165mm místo obvyklých 140x150mm.

Deska zabírá 8 adres jak pro čtení tak zápis a jde ji adresovat v celém adresném rozsahu.

Obsah PROM dekodéru adres (IC7):

:20000000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF00
:20002000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFE0
:20004000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFC0
:20006000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF2F6F6F6F5F5F5F5F0
:20008000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF80
:2000A000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF60
:2000C000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF40
:2000E000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF20
:00000001FF


Obsah PROM pro krácení cyklu a synchronizační směs (IC14):

:20000000F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F380
:20002000F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F360
:20004000F3F3F1F1F0F1F1F9F3F3F1F1F0F1F1F9F3F3F1F1F0F1F1F9F3F3F1F1F0F1F1F954
:20006000F3F3F1F1F0F1F1F9F3F3F1F1F0F1F1F9F3F3F1F1F0F1F1F9F3F3F1F1F0F1F1F934
:20008000F1F1F1F1F1F1F1F1F1F1F1F1F1F1F1F1F1F1F1F1F1F1F1F1F0F0F0F0F0F0F0F048
:2000A000F1F1F1F1F1F1F1F1F1F1F1F1F1F1F1F1F1F1F1F1F1F1F1F1F1F1F1F1F1F1F1F120
:2000C000F1F1F1F1F0F1F1F9F1F1F1F1F0F1F1F9F1F1F1F1F0F1F1F9F0F0F0F0F0F0F0F8EB
:2000E000F1F1F1F1F0F1F1F9F1F1F1F1F0F1F1F9F1F1F1F1F0F1F1F9F1F1F1F1F0F1F1FDC0
:20010000F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F37F
:20012000F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F3F35F
:20014000F3F3F1F0F1F1F1F9F3F3F1F0F1F1F1F9F3F3F1F0F1F1F1F9F3F3F1F0F1F1F1F953
:20016000F3F3F1F0F1F1F1F9F3F3F1F0F1F1F1F9F3F3F1F0F1F1F1F9F3F3F1F0F1F1F1F933
:20018000F1F1F1F1F1F1F1F1F1F1F1F1F1F1F1F1F1F1F1F1F1F1F1F1F0F0F0F0F0F0F0F047
:2001A000F1F1F1F1F1F1F1F1F1F1F1F1F1F1F1F1F1F1F1F1F1F1F1F1F1F1F1F1F1F1F1F11F
:2001C000F1F1F1F0F1F1F1F9F1F1F1F0F1F1F1F9F1F1F1F0F1F1F1F9F0F0F0F0F0F0F0F8EA
:2001E000F1F1F1F0F1F1F1F9F1F1F1F0F1F1F1F9F1F1F1F0F1F1F1F9F1F1F1F0F1F1F1FDBF
:00000001FF

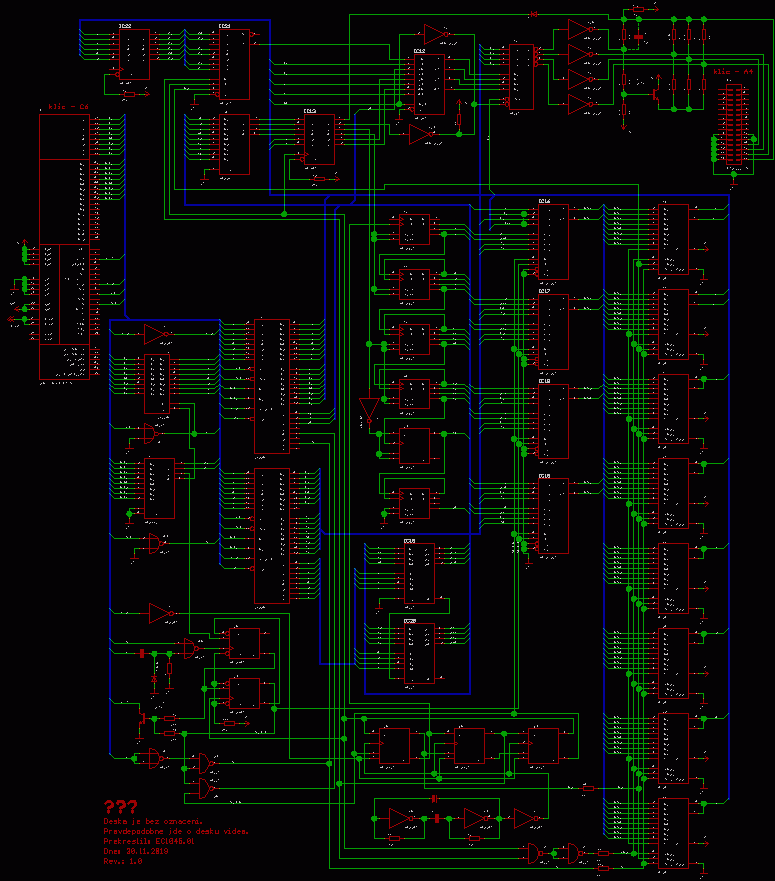

Schéma ?video? a černobílá verze ZDE.

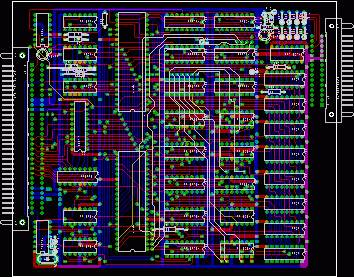

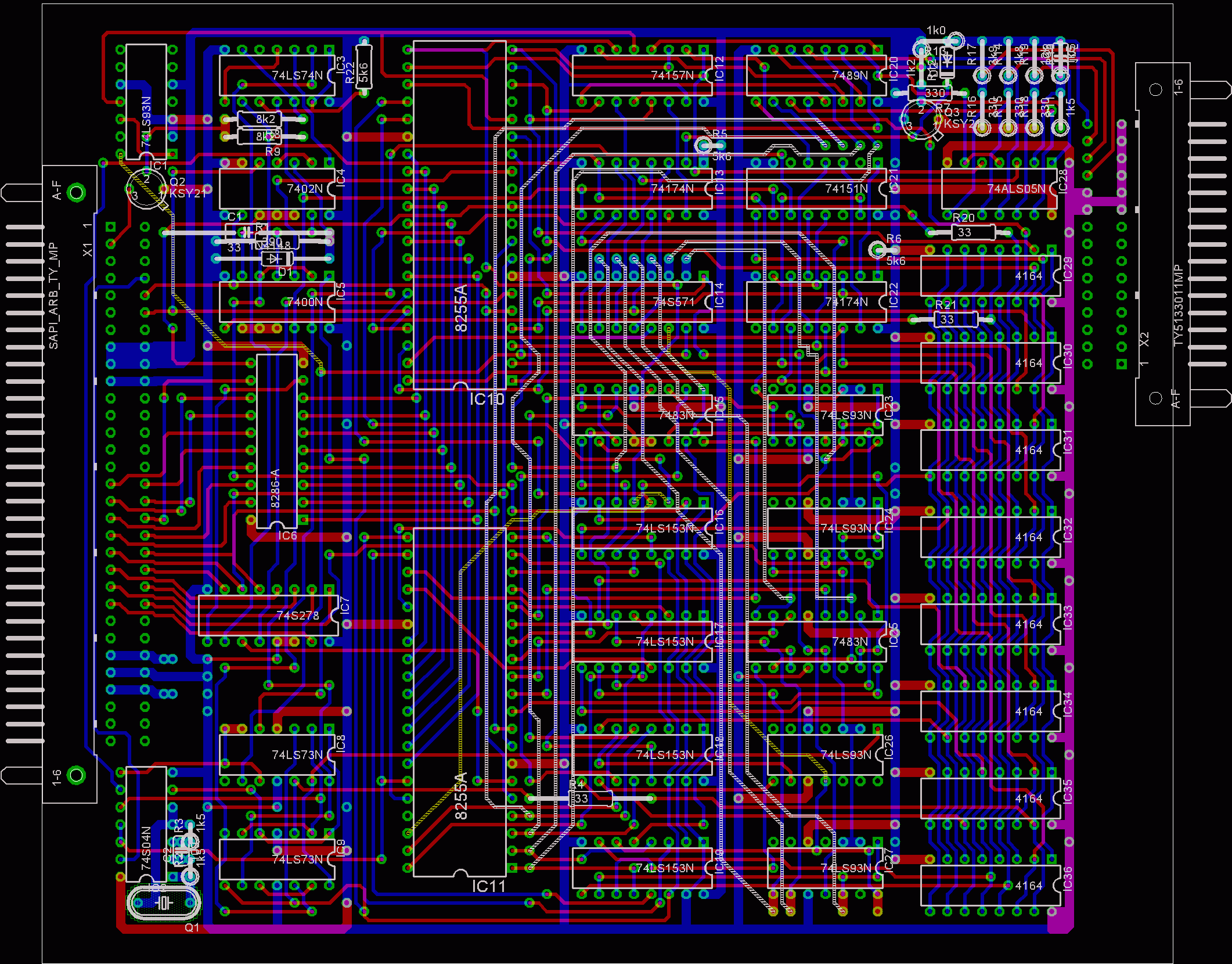

DPS ?video?
