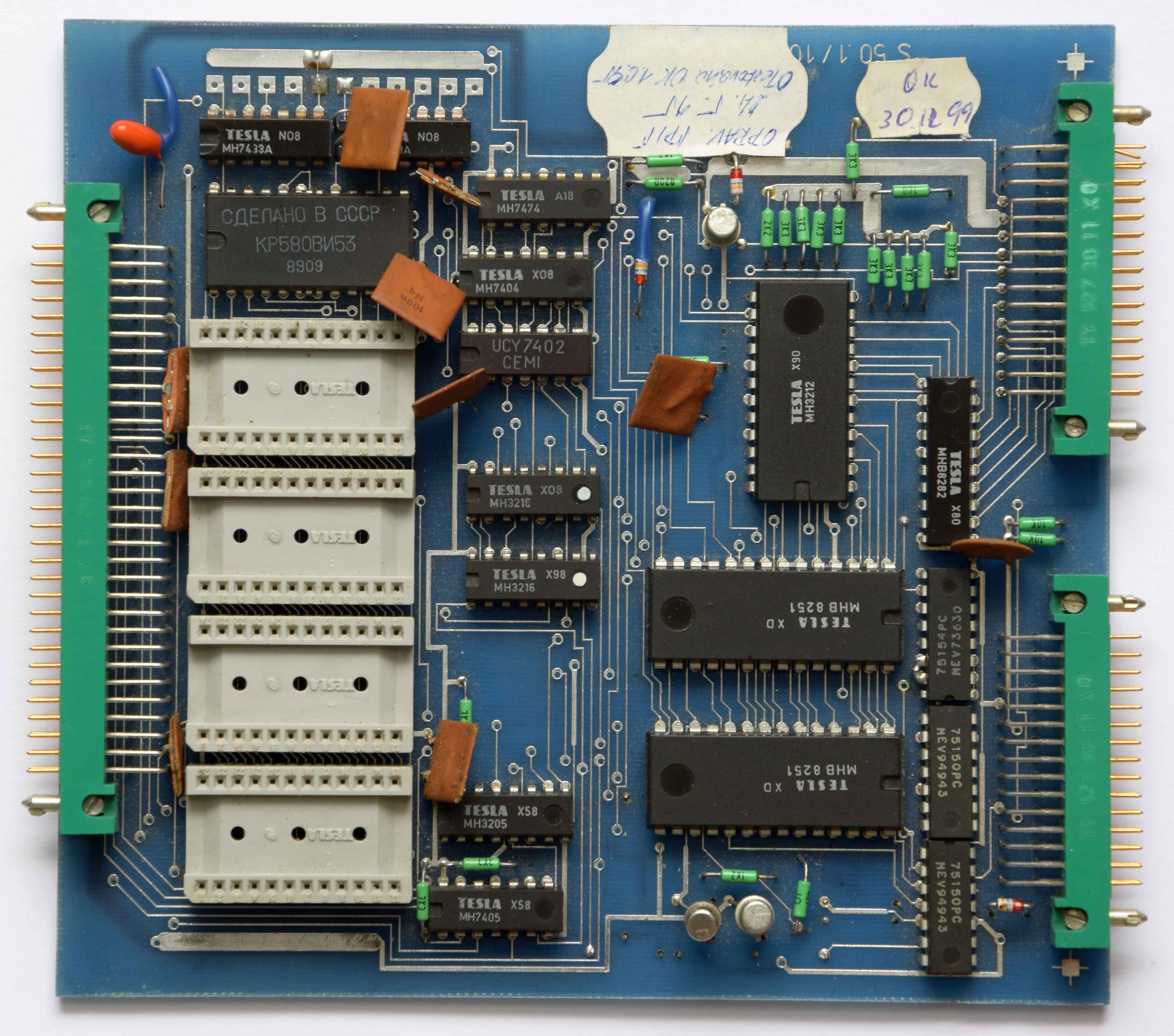

S50.1/101-24

K desce nemám dokumentaci, schéma získáno metodou zpětného inženýrství.

Jedná se o multifunkční desku, kdy se kombinuje ROM s kapacitou až 8Kb, dvoj kanálovým sériovým portem a vstupně výstupním 8bitovým portem s „podáním ruky“. Kdy ROM je adresovaná od adresy 0H a lze osadit až 4ks EPROM 2716. Sériový port je řešen pomocí obvodů USART 8251 kdy přenosová rychlost jde nastavit programově pomocí čítače/časovače 8253. Vstupně výstupní port je řešen pomocí logiky a vypadá že byl určen pro tiskárnu typu „CENTRONIX“. Dále na desce je klopný obvod, jehož význam mi uniká.

Deska zabírá rozsah 0H až 1FFFH adres pro čtení v paměťovém prostoru.
Deska zabírá rozsah 0H až 1FH adres portů pro zápis a čtení kdy dekodér adres je neúplný aneb velká část adres se zrcadlí. Obsazení portů, osmi bitový port 0H až 7H, první sériový kanál 8H až FH, čítač/časovač 10H až 17H a druhý sériový kanál 18H až 1FH

Deska používá pro adresaci portů taktéž adresné signály A12 až A15 což u procesoru 8080A nečiní žádné potíže protože 8080A posílá adresu portu jak na spodní (A0 - A7) tak horní (A8 - A15) adresné vodiče. Přičemž procesor Z80 má jiné chování instrukcí pro periferie, takže program z procesoru 8080A na Z80 a naopak jsou nepřenositelné.

S50.1/96-24, S50.1/101-24, S50.1/116-24, plus další desky byli součástí jednoho systému. Netuším k čemu daný systém sloužil. Získáno jako torzo.

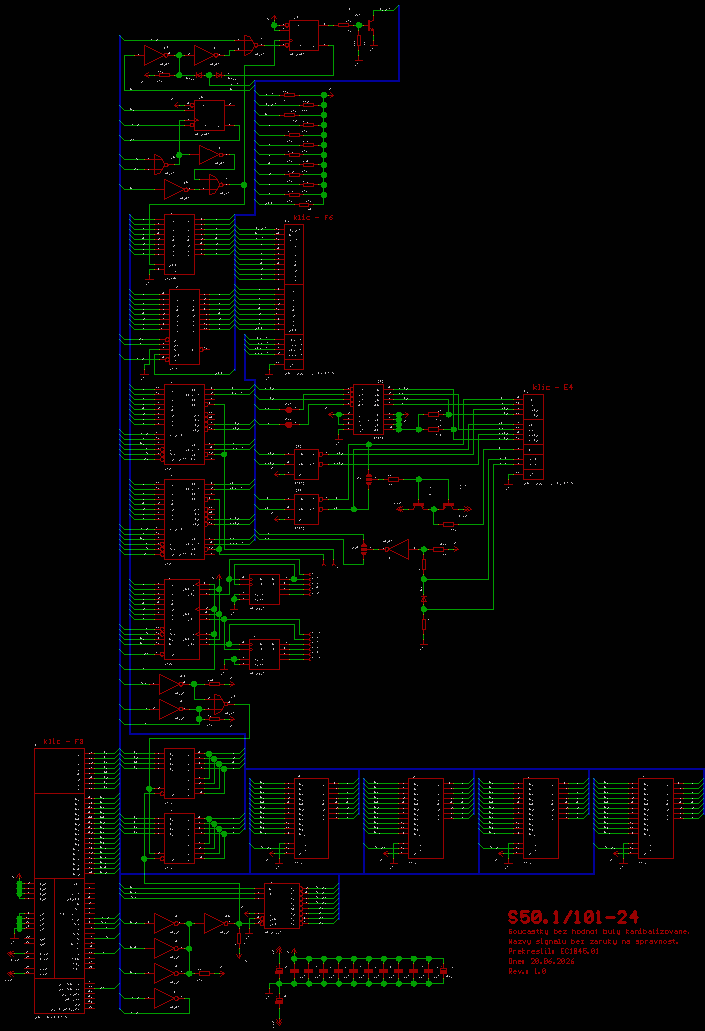

Schéma S50.1/101-24 a černobílá verze ZDE.

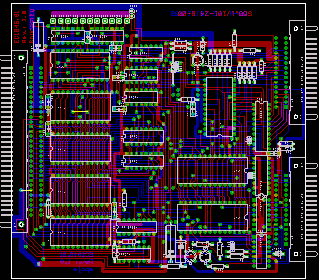

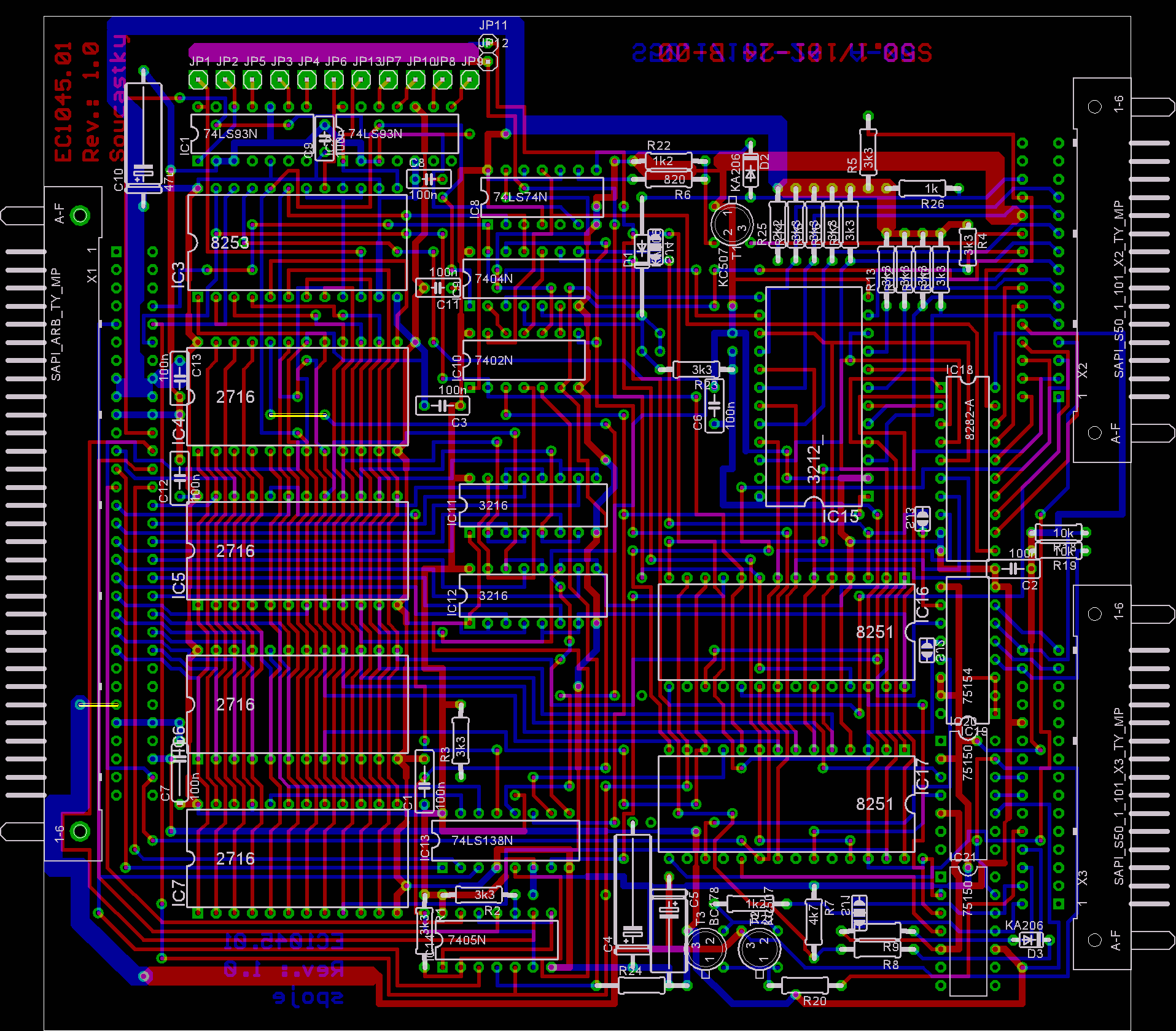

DPS S50.1/101-24
