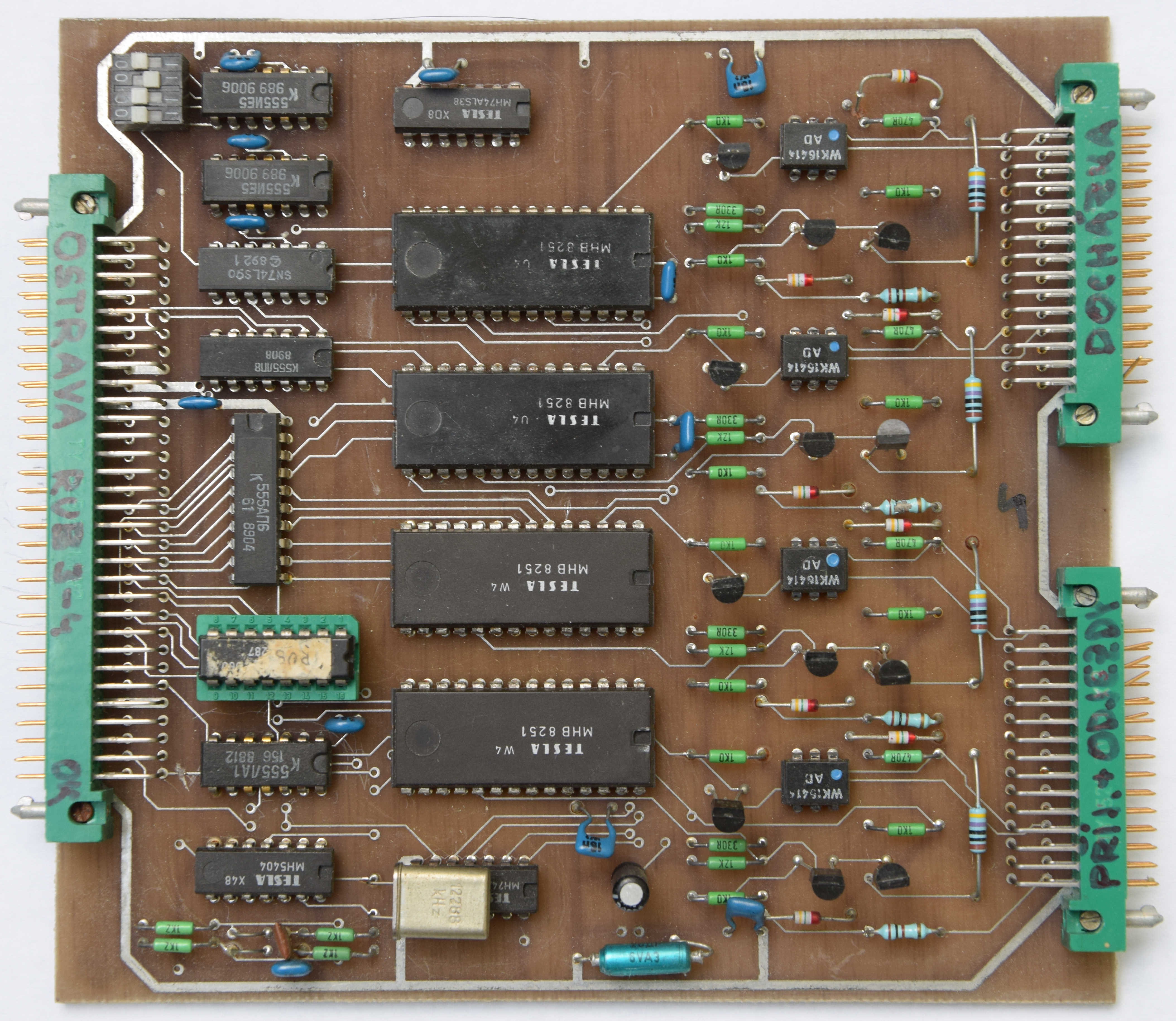

RUB-1A



K desce nemám dokumentaci, schéma získáno metodou zpětného inženýrství.

Deska existuje ve dvou verzích a to RUB-1 a RUB-1A kdy rozdíl je v adresovém dekodéru a možnostem přerušeni.

Deska obsahuje 4x sériový port 8251 se společnými hodinami. Sériový přenos je řešen bez řídících signálů pomoci proudové smyčky oddělené optočleny. Pomocí přepínače S1 lze nastavit 4(8) přenosové rychlostí:

CLK x16CLK x64
S1-1   9600 baud   2400 baud
S1-24800 baud1200 baud
S1-32400 baud600 baud
S1-41200 baud300 baud


Deska zabírá 8 adres a lze vybrat jeden ze čtyř rozsahů adres. Dekodér adres řešen pomoci PROM.

JP7 - JP5   JP8 - JP6
sepnutsepnutF0-F7
rozepnutsepnutE8-FF
sepnutrozepnut-
rozepnutrozepnut-

Obsah PROM (INTELHEX)

:20000000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF00
:20002000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFE0
:20004000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFC0
:20006000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFEFDFBF7FFFFFFFFAF
:20008000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF80
:2000A000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF60
:2000C000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF40
:2000E000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFEFDFBF7FFFFFFFFFFFFFFFF2F
:20010000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF
:20012000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFDF
:20014000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFBF
:20016000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF9F
:20018000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF7F
:2001A000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF5F
:2001C000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF3F
:2001E000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF1F
:00000001FF

Přerušení lze vyvolat jak od přijatého znaku tak od odeslaného znaku. U přijatého znaku lze zvolit, zda bude přerušení vyvoláno na /INT0 či /NMI(/INT1).

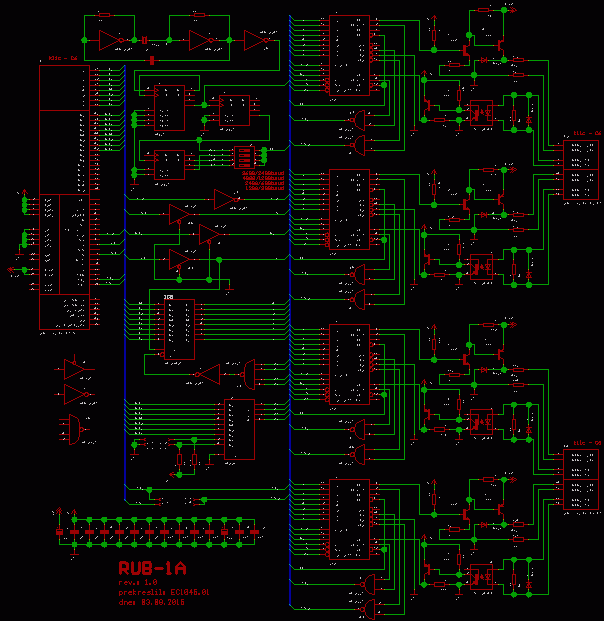

Schéma RUB-1A a černobílá verze ZDE.

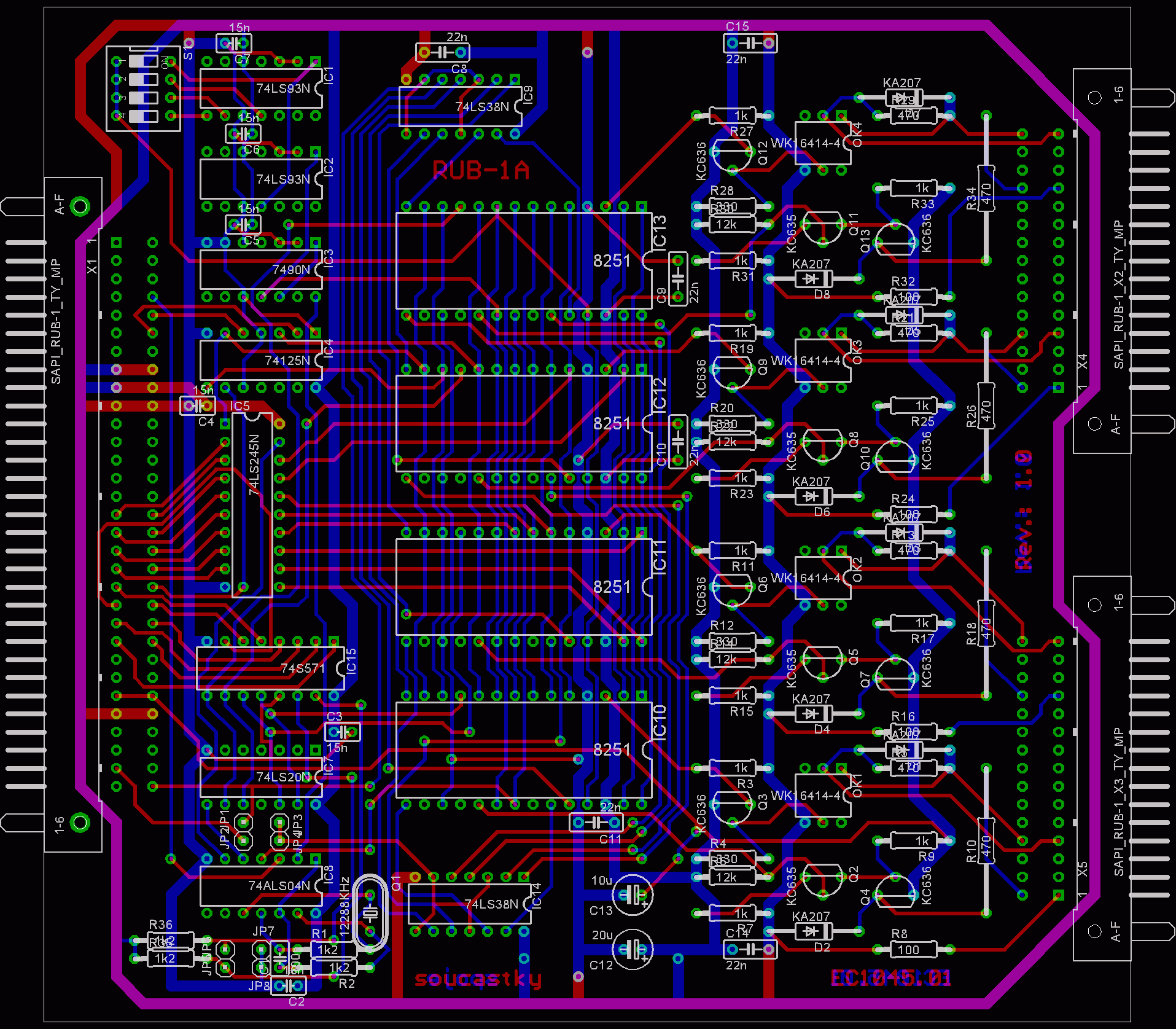

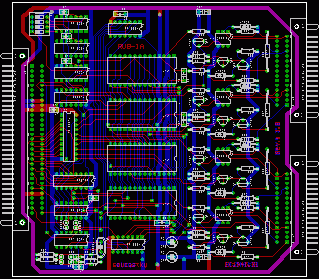

DPS RUB-1A
