RPD



K desce RPD nemám dokumentaci, schéma získáno metodou zpětného inženýrství.

Stručný popis funkce.

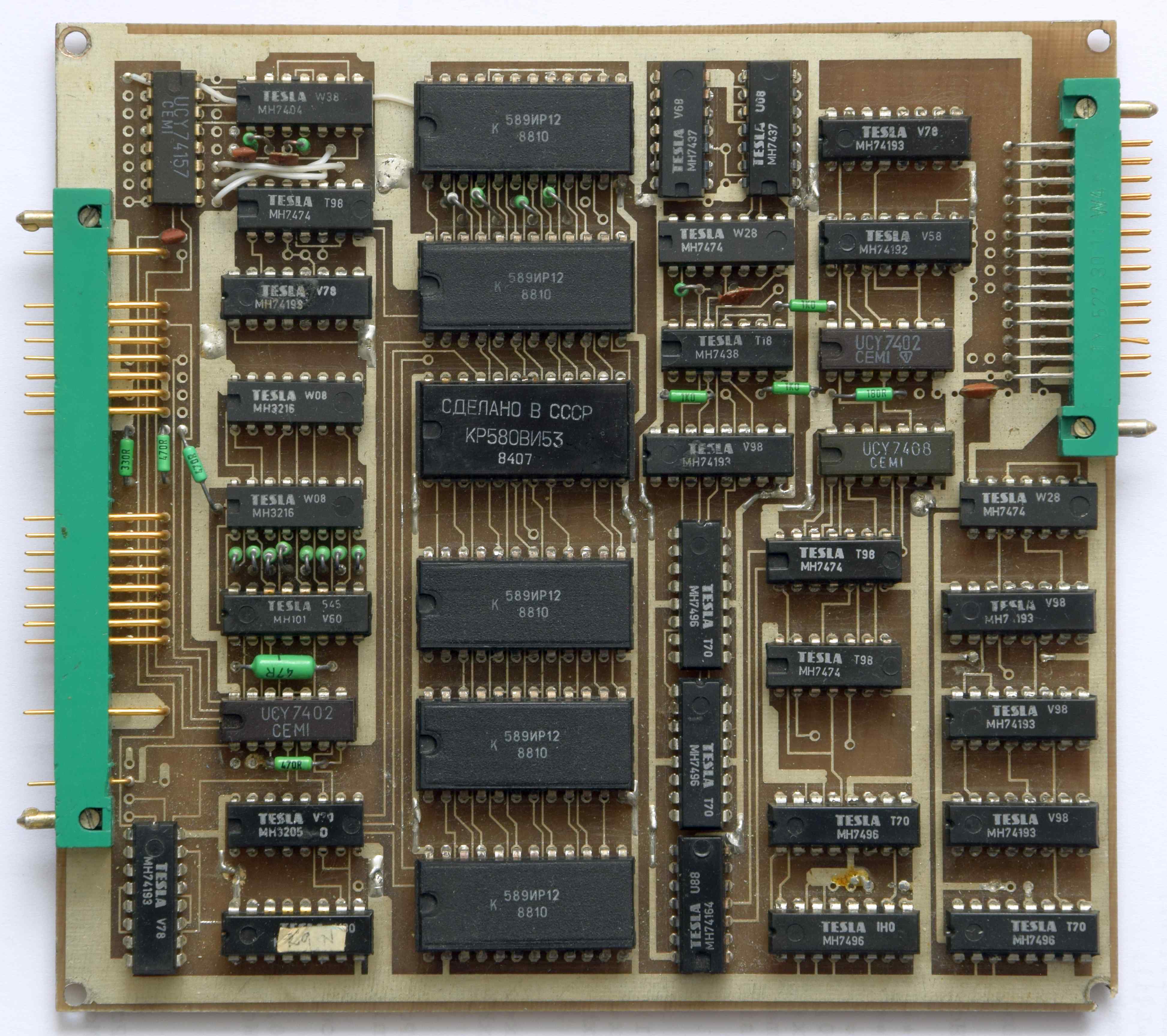

Podle označení DPS a zapojení jde s velkou pravděpodobností o jednodeskový řadič pružných disků postavený na diskrétních IO.

Deska je zasažena kutilem, aneb to vypadá, že chybí převážně blokovací kondenzátory. Indicie naznačují, že větší část blokovacích kondenzátorů byla pájena až dodatečně ala SMD.

Dekodér adres je řešen pomocí PROM, takže jde desku adresovat v celém adresném prostoru. Dekódovací PROM je zapájená a její obsah jsem nezjišťoval. Deska by měla zabírat 8 adres.

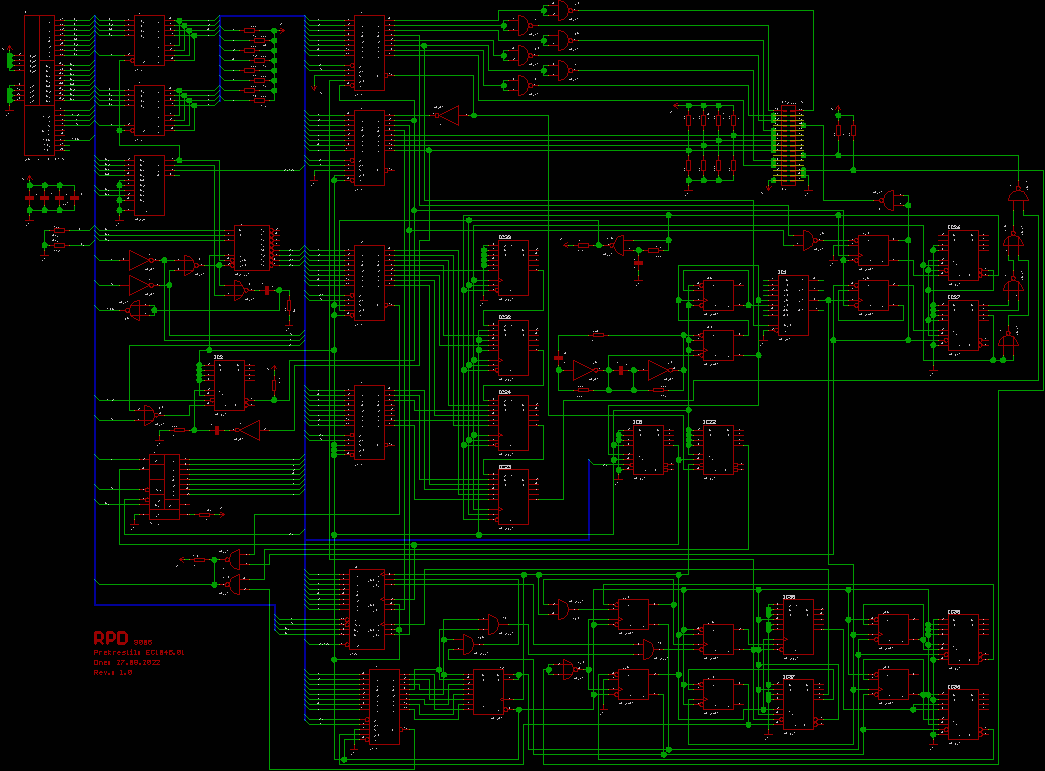

Schéma RPD a černobílá verze ZDE.

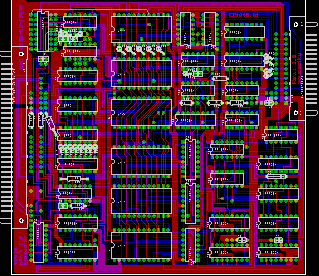

DPS RPD
