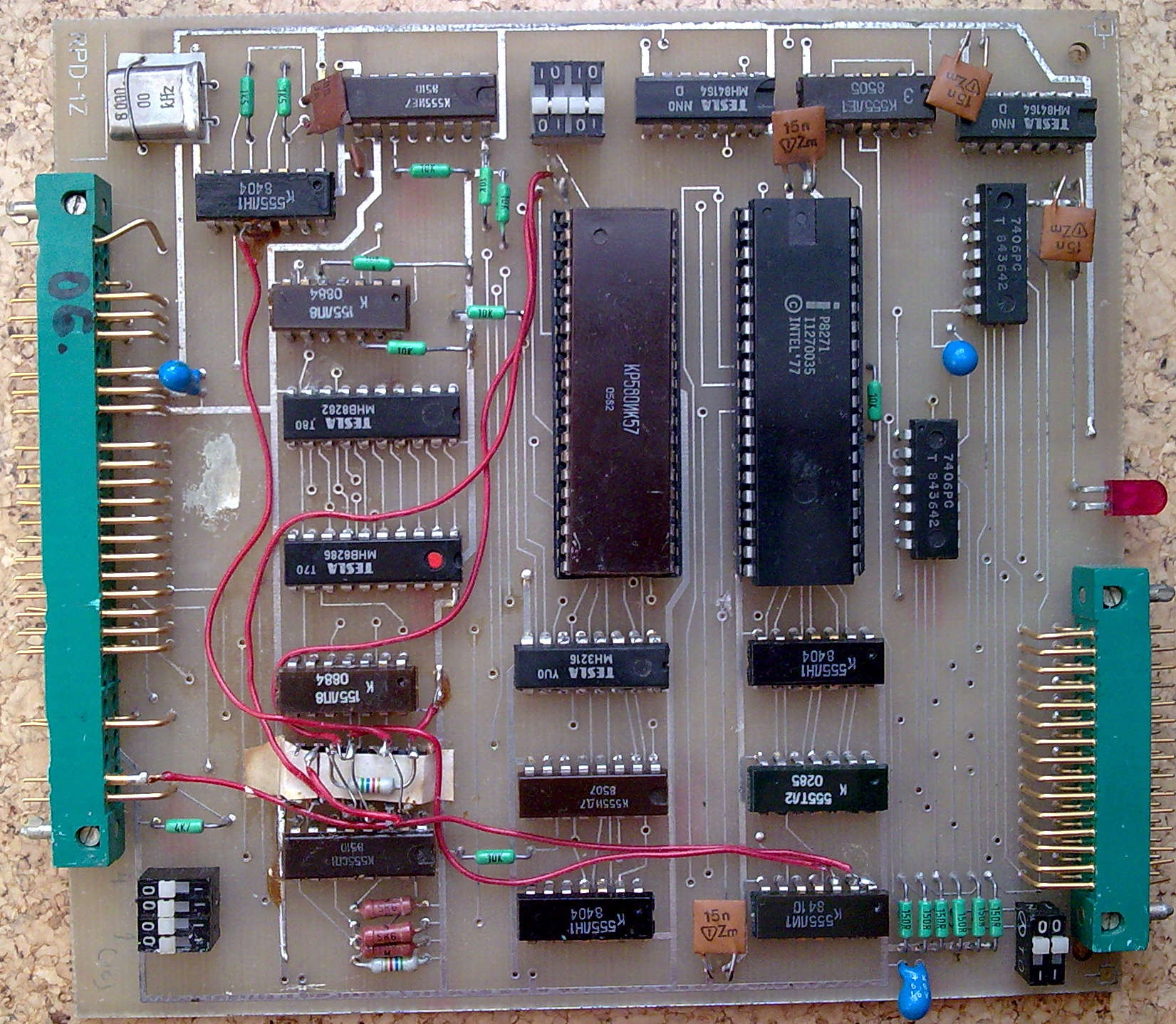

RPD-1Z prototyp?



Řadič Pružných Disků "Zilog"

K desce RPD-1Z nemám dokumentaci ale je popsána v AR/B 85/6 (Amatérské Rádio řada B (modré – pro konstruktéry), ročník 1985 číslo 6) kde je podrobnější popis řadiče a popis oživení. Jak to tak vypadá existují dvě verze DPS a to ta co mám (s úpravou) a to co vyšla v AR (ta má již úpravu na DPS)

Stručný popis

Řadič Pružných Disků RPD-1Z je postaven na obvodech 8271 a 8257 (deska nevyžaduje procesor Z80)

osazeni V/V prostoru
nastaveni základní adresy v rozsahu
0x - Fx

adresy pro zápis a čteni
x4 - xB 8257
xC - xF 8271

Deska zabírá 16 adres s krokem 16 adres, na adresy x0 - x3 reaguje budič sběrnice kvůli neúplnému dekodéru adres.

Poznámka: RPD-1Z odzkoušena ve 2 kusech, v reálnem provozu pod CP/M nahodile chybuje.

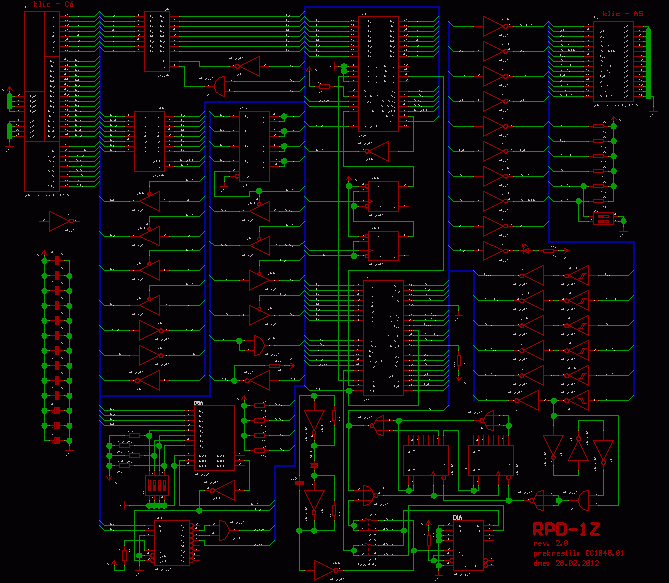

Schéma RPD-1Z verze z AR a černobílá verze ZDE.

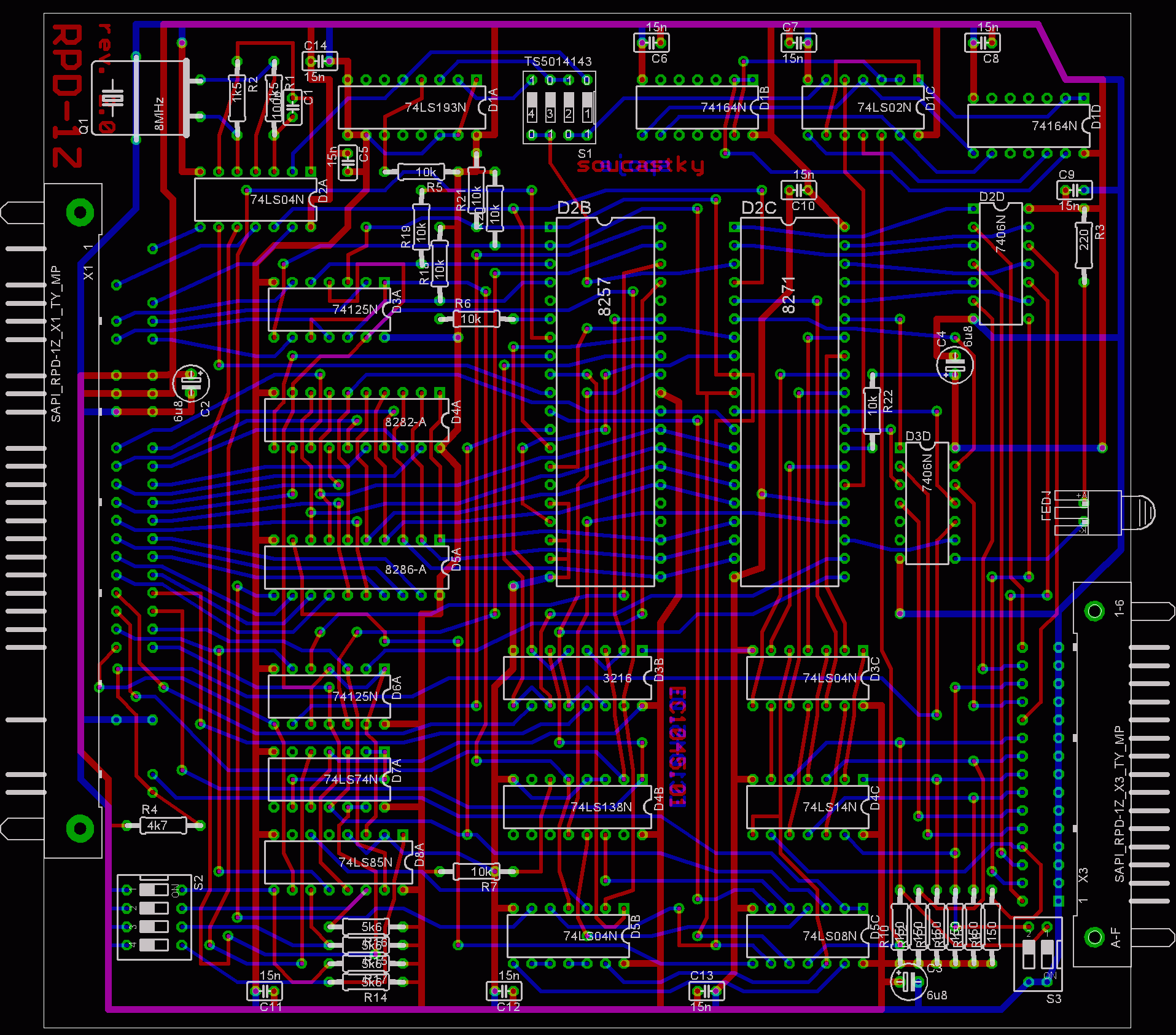

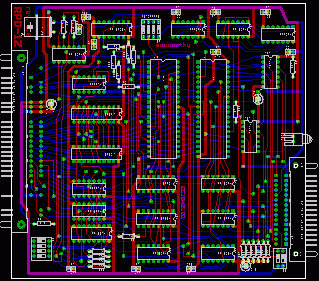

DPS RPD-1Z verze z AR
