ROM-1A



ROM-1A je jen lehce upravená ROM-1 hlavní rozdíl je v možnosti osadit EPROM s větší kapacitou aniž by se muselo zásadně zasahovat do zapojení, aneb se plně využili patice DIL 28 a zbylé tři bity na čítači D8B 74193. Programová obsluha zůstala zachována s ROM-1. Konkrétně jde osadit EPROM v DIL 28 tj. 2764, 27128, 27256 a 27512 případně i EEPROM 2864 a 28256. Celková kapacita plně osazené ROM-1A je 96KB, 192KB, 384KB a 768KB.U PROM D3B MH74S278 došlo k výměně za MH74S571 aby šlo použít i EPROM 27512). Přibyl i jeden konfigurační JUMPER JP2.

Obsah paměti MH 74S571      pozice: D3B

000   0 0 0 0 0 0 0 0 1 1 1 1 1 1 1 1
010   2 2 2 2 2 2 2 2 3 3 3 3 3 3 3 3
020   4 4 4 4 4 4 4 4 5 5 5 5 5 5 5 5
030   6 6 6 6 6 6 6 6 7 7 7 7 7 7 7 7
040   8 8 8 8 8 8 8 8 9 9 9 9 9 9 9 9
050   A A A A A A A A B B B B B B B B
060   0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
070   0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
080   0 0 0 0 1 1 1 1 2 2 2 2 3 3 3 3
090   4 4 4 4 5 5 5 5 6 6 6 6 7 7 7 7
0A0   8 8 8 8 9 9 9 9 A A A A B B B B
0B0   0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
0C0   0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
0D0   0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
0E0   0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
0F0   0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
100   0 0 1 1 2 2 3 3 4 4 5 5 6 6 7 7
110   8 8 9 9 A A B B 0 0 0 0 0 0 0 0
120   0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
130   0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
140   0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
150   0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
160   0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
170   0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
180   0 1 2 3 4 5 6 7 8 9 A B 0 0 0 0
190   0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
1A0   0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
1B0   0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
1C0   0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
1D0   0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
1E0   0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
1F0   0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0

Obsah paměti MH 74S287      pozice: D3B   (INTELHEX)

:200000000000000000000000010101010101010102020202020202020303030303030303B0
:20002000040404040404040405050505050505050606060606060606070707070707070710
:20004000080808080808080809090909090909090A0A0A0A0A0A0A0A0B0B0B0B0B0B0B0B70
:20006000000000000000000000000000000000000000000000000000000000000000000080
:200080000000000001010101020202020303030304040404050505050606060607070707F0
:2000A00008080808090909090A0A0A0A0B0B0B0B00000000000000000000000000000000A8
:2000C000000000000000000000000000000000000000000000000000000000000000000020
:2000E000000000000000000000000000000000000000000000000000000000000000000000
:2001000000000101020203030404050506060707080809090A0A0B0B00000000000000005B
:200120000000000000000000000000000000000000000000000000000000000000000000BF
:2001400000000000000000000000000000000000000000000000000000000000000000009F
:2001600000000000000000000000000000000000000000000000000000000000000000007F
:20018000000102030405060708090A0B00000000000000000000000000000000000000001D
:2001A00000000000000000000000000000000000000000000000000000000000000000003F
:2001C00000000000000000000000000000000000000000000000000000000000000000001F
:2001E0000000000000000000000000000000000000000000000000000000000000000000FF
:00000001FF


Sestava

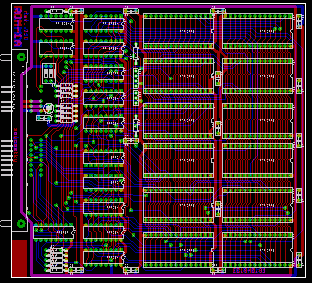

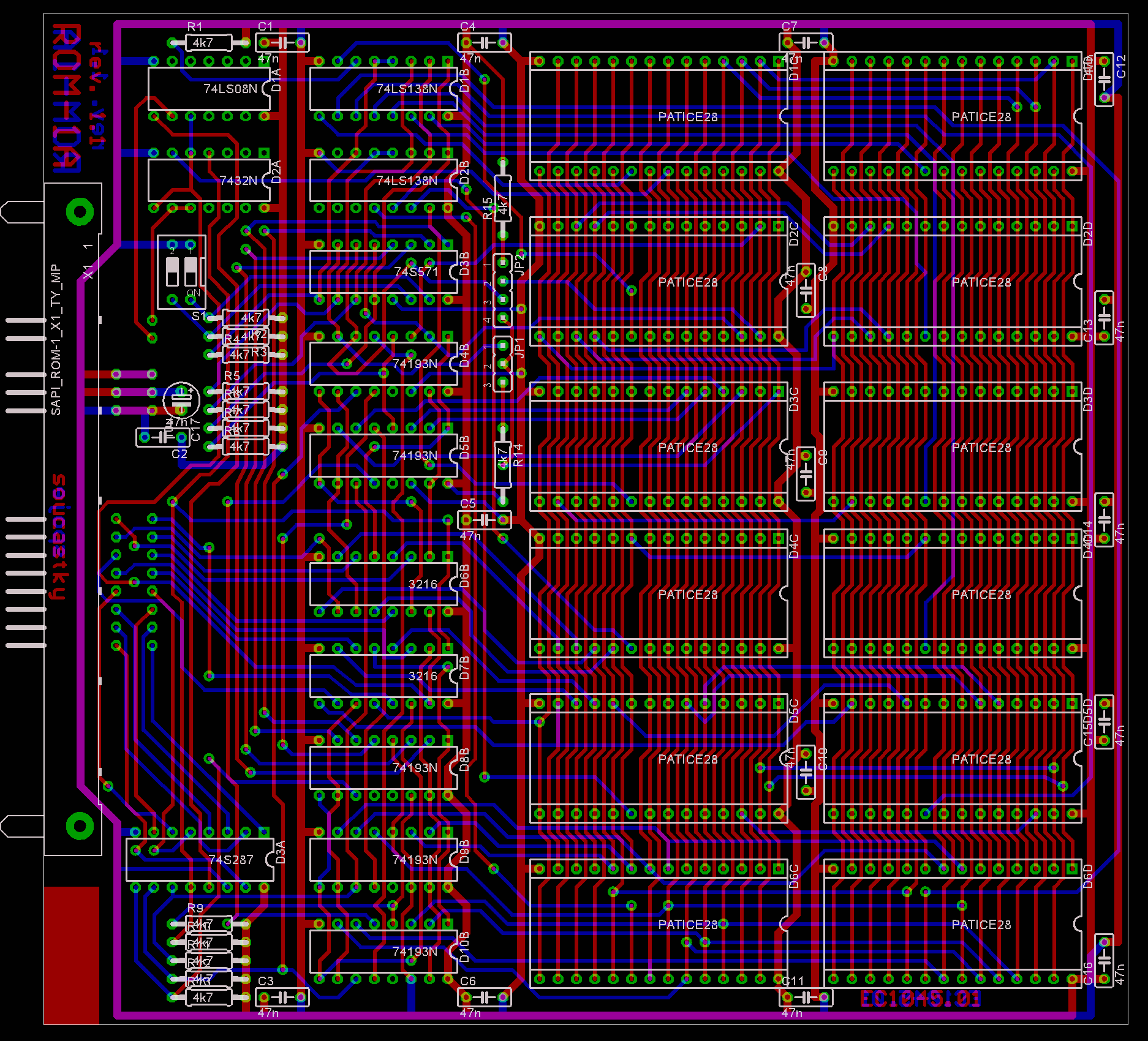

DPS ROM-1

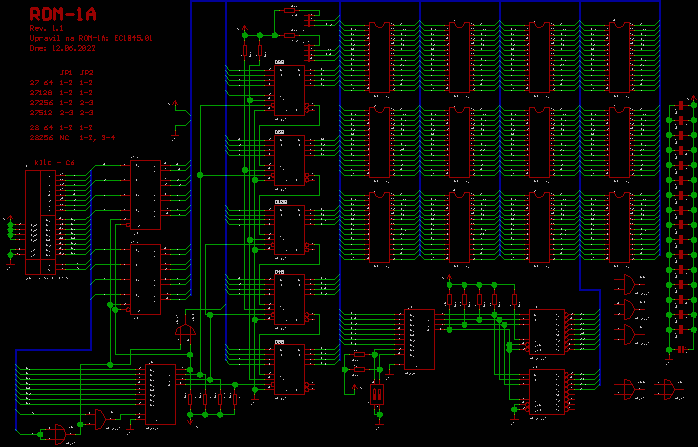

Schéma zapojení


Schéma ROM-1 a černobílá verze ZDE.



Význam nastavovacích prvků

Nastavení JP1 a JP2

JP1   JP2
27 641-21-2
271281-21-2
272561-22-3
275122-32-3

28 641-21-2
28256   NC1-2, 3-4

Nastavení S1

S1-1   S1-2   EPROM
0027 64 / 28 64
0127128
1027256 / 28256
1127512
