NÁVOD PRO UŽIVATELE DESKY ROM-1


  1. Úvod
  2. Deska ROM-1 představuje vnější paměť mikropočítačového systému SAPI-1. Na desce je osazeno 12 kusů patic DIL 28, do kterých je možno zasunout paměti EPROM typu 2716, 2732, 2764. Celková paměťová kapacita desky je tedy 24 KB, 48 KB, 96 KB. Deska je adresovaná v adresném prostoru periferií, to znamená, že její zařazení do systému není na úkor paměťové kapacity operační paměti na desce RAM-1 resp. REM-1. Deska je tedy určená pro uložení systémového programového vybavení a odladěných aplikačních programů a nahrazuje při nahrávání těchto programů kazetový magnetofon. Tento nadále zůstává jako vnější paměť pro uložení dat uživatelských programů.



  3. Technické parametry
  4. Napájení desky:+5V +-0,25V
    Odběr proudu:+5V max. 1,8A
    Rozměry desky:140x150 mm
    Hmotnost:200 g
    Kapacita EPROM:24kB, 48kB nebo 96kB
    Použitelné EPROM:typ 2716, 2732, 2764
    Způsob adresace na ARB-1:   IOR, IOW
    Zátěž signálu:A0 - A7
    D0 - D7
    IOR/, IOW/



  5. Instalace
  6. Desku vyjmeme z obalu a překontrolujeme, zda nedošlo k poškození desky při přepravě. Dále zkontrolujeme kontakty konektoru FRB, zda nedošlo k mechanickému poškození. Překontrolujeme zapojení propojky a přepínače na desce, případně přepájíme propojku podle potřeby. Význam a zapojení propojek je uvedeno v příloze. Překontrolujeme, zda deska nezpůsobí překročení max. odběrů napájecích zdrojů systémů nebo povolené zátěže sběrnice.



  7. Popis funkce
  8. Adresa paměti EPROM od které je požadováno čtení je paralelně naplněná do 15-, resp.16-, resp.17-bitového čítače s předvolbou D4B, D5B, D8B, D9B a D10B typu 74193 (K555IE7). Tento obsah představuje adresu paměti na desce ROM-1, od které začne čtení dat. Další přenos dat řídí procesor JPR-1 tak, že počet přenesených bytů je dán počtem čtení z adresy desky ROM-1. Při čtení z desky se totiž na základě signálu IOR a příslušné adresy desky inkrementuje o 1 obsah čítače a tedy i adresa paměti EPROM. Propojkou a přepínačem DIL na desce je možno nastavit jaký typ pamětí bude na desce osazen. Na základě této informace jsou vedené jednotlivě výběrové signály pro paměti EPROM s krokem 2 KB, resp. 4 KB, resp. 8 KB. Dekódování těchto signálů je řešeno pamětí PROM D3B (MH 74S287) a dekodéry D1B a D2B typu 74LS138 (K555ID7). Jako vstupní a výstupní oddělovač dat jsou použité 2 obvody D6B a D7E typu 3216. Adresní dekodér desky je tvořen pamětí PROM D3A (MH 74S2S7) .



  9. Programování
  10. Z hlediska programátora představuje deska ROM-1 3 adresy v adresném prostoru periferií pro zápis počáteční adresy, od které se budou číst data, a 1 adresu v adresném prostoru periferií pro čtení dat. Tyto adresy jsou volitelné obsahem pamětí PROM v adresném dekodéru desky. Přenos dat tedy začíná procesor JPR-1 zápisem počáteční adresy paměti EPROM na desce ROM-1, od které požaduje zahájit čtení dat. Tato adresa je podle použitých pamětí EPROM 15, 16, resp.17-ti bitová a zadává se tedy nadvakrát, resp. natřikrát. Vlastní přenos dat je pak uskutečněn čtením z adresy desky ROM-1 pro čtení dat. Počet přenesených bytů řídí procesor počtem čtení.

    Příklad programového ovladače desky ROM-1 pro EPROM 2716

    ADBS	EQU	0D0H	;bazova adresa desky ROM-1
    ADWR0	EQU	ADBS+1	;adresa 1.citace
    ADWR1	EQU	ADBS+2	;adresa 2.citace
    ADWR2	EQU	ADBS+3	;adresa 3.citace
    ADRD	EQU	ADBS	;adresa pro ctěni dat
    COUNT	EQU	1234H	;pocet prenasenych bytu
    BEGIN	EQU	7000H	;adresa od ktere se bude ukladat
    			;COUNT bytu
    POCATL	EQU	1000H	;LOW cast adresy 1.prenaseneho bytu
    			;v ramci desky ROM-1 (pro,nas 3.patice)
    POCATH	EQU	0	;HIGH cast adresy 1.prenaseneho bytu
    			;v ramci desky ROM-1
    EXIT	EQU	139H	;rutina navratu do monitoru


    	MVI	A,POCATH;naplněni 3.citace
    	OUT	ADWR2
    	MVI	A,HIGH POCATL
    	OUT	ADWR1	;naplneni 2.citace
    	MVI	A,LOW POCATL
    	OUT	ADWR0	;naplneni 1.citace
    	LXI	B,COUNT	;registr <BC> bude ridici promennou
    			;cteciho cyklu
    	LXI	H,BEGIN	;registr <HL> bude neprimo adresovat
    			;cilove byty paměti

    LOOP:	IN	ADRD	;precteni bytu z ROM-1 do registru <A>
    	MOV	M,A	;ulozeni na cilovou adresu
    	INX	H	;dal si cilova adresa
    	DCX	B	;posledni byte ?
    	MOV	A,B
    	ORA	C
    	JNZ	LOOP	;ne => znovu prenaset

    	JMP	EXIT	;ano => navrat do monitoru



  11. Testování
  12. Deska je ve výrobním podniku testovaná pomocí speciálních testů. K ověření funkce systému SAPI-1 slouží "Test systému" TSX, který je popsán v návodu k obsluze a použití SAPI-1 a je dodáván na magnetofonové kazetě jako zvláštní příslušenství souboru.



  13. údržba
  14. Údržba desky spočívá v udržování kontaktů FRB konektoru. Tyto kontakty je nutno chránit před znečištěním a mechanickým poškozením, aby byla zajištěná spolehlivá funkce systému. Před každým zasunutím desky do sběrnice systému je nutno zkontrolovat, zda nejsou špičky konektoru ohnuty, aby nedošlo k jejich ulomení. Servis desky zajišťuje dodavatel systému TESLA DIZ prostřednictvím servisních středisek, v případě odeslání desky do opravy je nutno ji zabalit do původního přepravního obalu.



  15. Všeobecné údaje
  16. Pracovní podmínky:   teplota okolí+5°- +40° C
    relat.vlhkost40 – 80% při 30° C
    prostředíneklimatizované, bez agresivních plynů a par
    atmosfér. tlak84 - 107 kPa
    prašnostmax. Img/m3, částice max.10um
    vibrace-odolnost   0.1 mm při 25Hz

    Krytí dle ČSN 33 0330 je IP 00

    Deska je napájená ze zdroje, který odpovídá ČSN 36 9060

    Kvalifikace obsluhy a údržby - pracovník poučený dle par. 4 vyhlášky 50/78 Sb.

    Skladování

      skladovací prostor musí být suchý, dobře větraný, bez mechanických otřesů a chemických vlivů, skladovací teplota musí být v rozmezí -5 -+35° C a relativní vlhkost max.75 % výrobky musí být skladovány v neporušeném obalu, při vybalování systému (zvláště v zimním období) je nutné ponechat výrobek v přepravním obalu 4-5 hodin v pracovních podmínkách, aby nedošlo k orosení desek.

    Záruka

      dodavatel ručí za jakost výrobku po dobu 6 měsíců ode dne splnění dodávky za předpokladu, že deska nebyla poškozená hrubým nebo neodborným zásahem.



  17. Rozpiska součástek
  18. díl   množ.název.čís.znak
    11ksDeska ploš. spoje3 WB 398 13
    21ksX1 - vidlice konektoru upravená   3 WF 282 12
    13ksR1 - R13 odpor TR1914K7/J
    1ksR14 odpor TR 1912K2/J
    1ksC1 kondenzátor TE 13210uF/10V
    16ksC2 - C17 kondenzátor TK 78368n
    1ksD1A int.obvodK555 LI1 (MH 74ALS08)
    1ksD2A int.obvodK555 LL1
    2ksD3A; D3B int.obvodMH 74S287
    2ksD1B; D2B int.obvodK555 ID7
    5ksD4B; D5B; D8B; D9B; D10BK555 IE7 (MH 74ALS193)
    2ksD6B; D7B int.obvodMH 3216
    2ksD1D; D2D int.obvodMHB 2716
    1ks   SP1 spínačTS 501 2121
    12ksD1C - D6D objímka int.obvodůTX 787 5281



  19. Obsahy pamětí PROM
    1. Obsah paměti MH 74S287      pozice: D3A
    2. 00   F F F F F F F F F F F F F F F F
      10   F F F F F F F F F F F F F F F F
      20   F F F F F F F F F F F F F F F F
      30   F F F F F F F F F F F F F F F F
      40   F F F F F F F F F F F F F F F F
      50   F F F F F F F F F F F F F F F F
      60   F F F F F F F F F F F F F F F F
      70   F F F F F F F F F F F F F F F F
      80   F F F F F F F F F F F F F F F F
      90   F F F F F F F F F F F F F F F F
      A0   F F F F F F F F F F F F F F F F
      B0   F F F F F F F F F F F F F F F F
      C0   F F F F F F F F F F F F F F F F
      D0   E C A 6 F F F F F F F F F F F F
      E0   F F F F F F F F F F F F F F F F
      F0   F F F F F F F F F F F F F F F F


      Obsah paměti MH 74S287      pozice: D3A   (INTELHEX)

      :200000000F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F00
      :200020000F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0FE0
      :200040000F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0FC0
      :200060000F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0FA0
      :200080000F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F80
      :2000A0000F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F60
      :2000C0000F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0E0C0A060F0F0F0F0F0F0F0F0F0F0F0F52
      :2000E0000F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F20
      :00000001FF


    3. Obsah paměti MH 74S287      pozice: D3B
    4. 00   0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
      10   0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
      20   0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
      30   0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
      40   0 0 0 0 1 1 1 1 2 2 2 2 3 3 3 3
      50   4 4 4 4 5 5 5 5 6 6 6 6 7 7 7 7
      60   8 8 8 8 9 9 9 9 A A A A B B B B
      70   0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
      80   0 0 1 1 2 2 3 3 4 4 5 5 6 6 7 7
      90   8 8 9 9 A A B B 0 0 0 0 0 0 0 0
      A0   0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
      B0   0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
      C0   0 1 2 3 4 5 6 7 8 9 A B 0 0 0 0
      D0   0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
      E0   0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
      F0   0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0


      Obsah paměti MH 74S287      pozice: D3B   (INTELHEX)

      :200000000000000000000000000000000000000000000000000000000000000000000000E0
      :200020000000000000000000000000000000000000000000000000000000000000000000C0
      :20004000000000000101010102020202030303030404040405050505060606060707070730
      :2000600008080808090909090A0A0A0A0B0B0B0B00000000000000000000000000000000E8
      :2000800000000101020203030404050506060707080809090A0A0B0B0000000000000000DC
      :2000A000000000000000000000000000000000000000000000000000000000000000000040
      :2000C000000102030405060708090A0B0000000000000000000000000000000000000000DE
      :2000E000000000000000000000000000000000000000000000000000000000000000000000
      :00000001FF



  20. Sestava

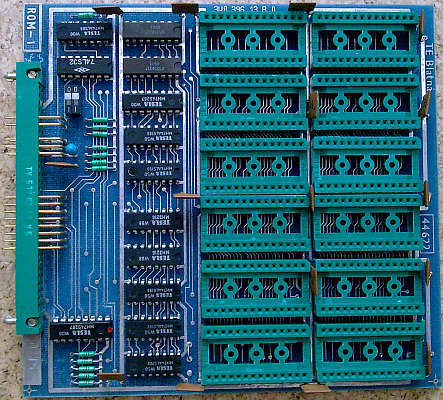

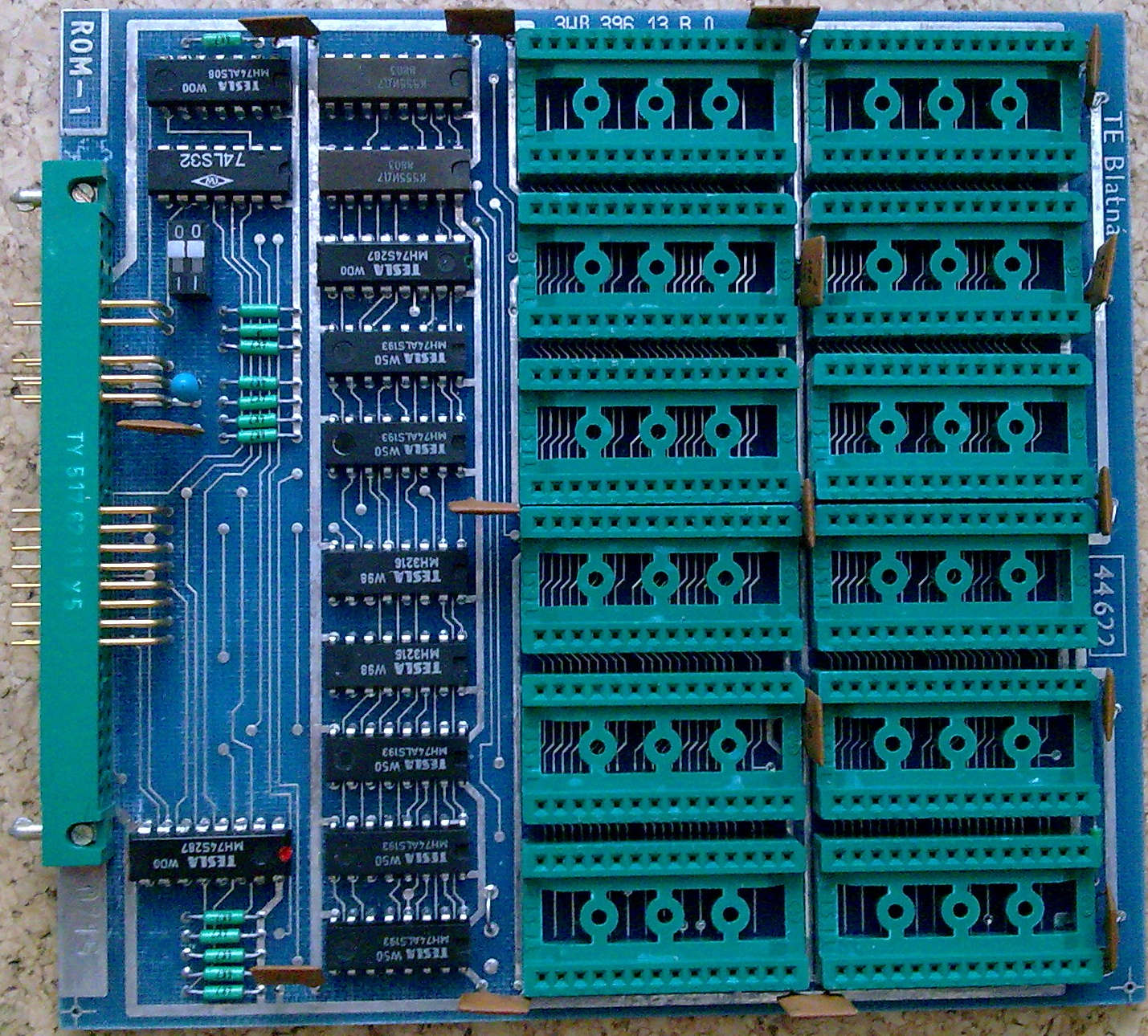

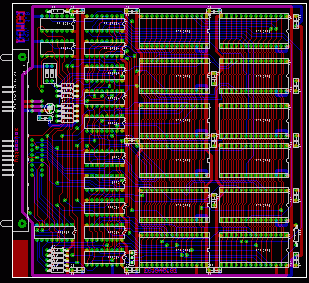

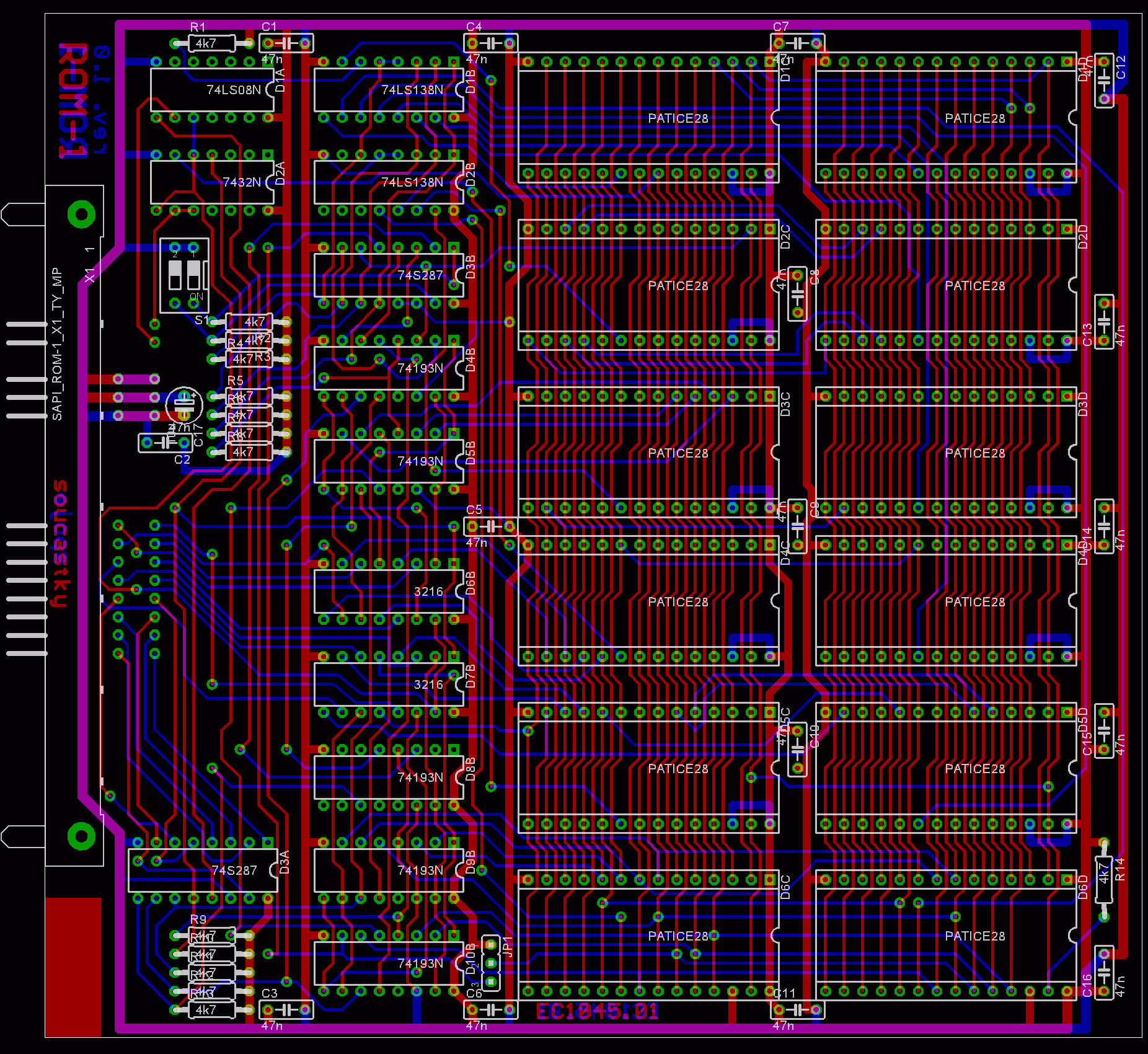

  21. DPS ROM-1

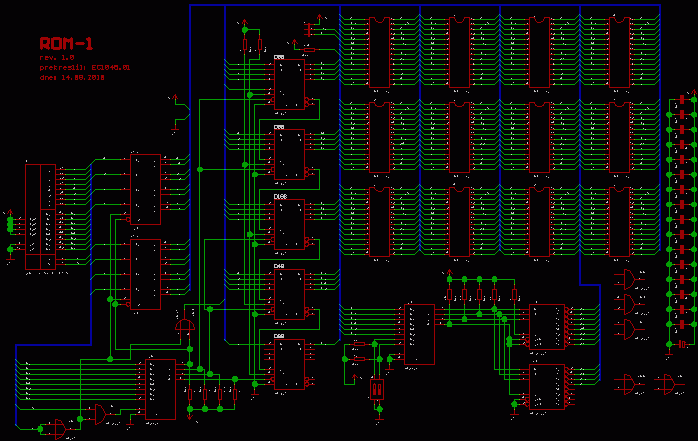

  22. Schéma zapojení

  23. Schéma ROM-1 a černobílá verze ZDE.



  24. Tabulka zapojení konektoru X1      Sytém SAPI - 1
  25. č.signál   název   typ   č.název   význam   typ
    12
    34
    56
    78
    910IORčtení z portuINP
    1112IOWzápis do portu   INP
    1314
    15+ 5VnapájeníNAP16+ 5 VnapájeníNAP
    17+5VnapájeníNAP18+5VnapájeníNAP
    190Vnapájení   NAP200VnapájeníNAP
    2122
    2324
    2526
    2728
    2930
    31D4dataBD32D3dataBD
    33D6dataBD34D5dataBD
    35D2dataBD36D7dataBD
    37D0dataBD38D1dataBD
    19A1adresaINP40A0adresaINP
    41A3adresaINP42A2adresaINP
    43A5adresaINP44A4adresaINP
    45A7adresaTNP46A6adresaINP
    4748
    4950
    5152
    5354
    5556
    5758
    59   60
    6162
    Číslo konektoru:   X1Konektor: 3EF 282 12   NAP- napájení
    Deska:ROM-1   INP- vstup
    Klíčování:C6OUT- výstup
    BD- vstup / výstup




  26. Obsazení vývodů konektoru
  27. Konektor:X1
    Číselný znak:TY 517 6211
    Počet osazených kontaktů:   24

    12
    34
    56
    78
    910X
    1112X
    1314
    15X16X
    17X18X
    19X   20X
    2122
    2324
    2526
    2728
    2930
    31X32X
    33X34X
    35X36X
    37X38X
    39X40X
    41X42X
    43X44X
    45X46X
    4748
    4950
    5152
    5354
    5556
    5758
    59   60
    6162

    Obsazené vývody označeny: X



  28. Význam nastavovacích prvků
  29. Nastavení JP1

    JP1 1-22716, 2732
    JP1 2-3   2764

    Nastavení S1

    S1-1   S1-2   EPROM
    002716
    012732
    102764
    11NC



PODÁVÁ
TESLA ELTOS, s.p.
DODAVATELSKO - INŽENÝRSKÝ ZÁVOD

poštovní schránka 27,
pošta 45,
145 00Praha 4



PP-KLZ70/88
