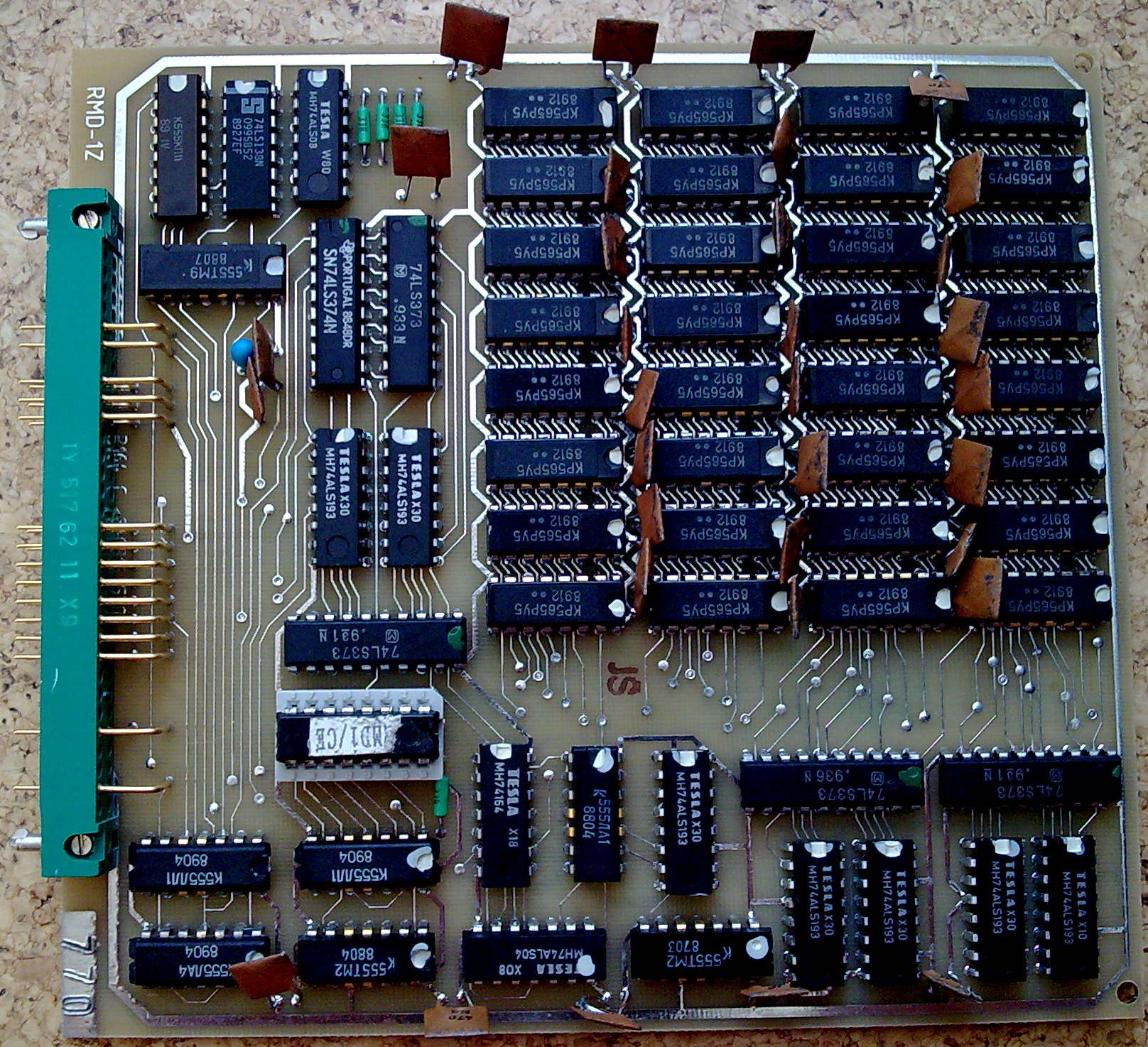

RMD-1



Schéma získáno metodou zpětného inženýrství. Nesouhlasí rozpiska součástek se schématem.

Rozdíl mezi RMD-1 a RMD-1Z je pouze v nazvu.

OCR návodu RMD-1Z

TESLA
ELTOS
STÁTNÍ
PODNIK
DIZ

SAPI-1


APLIKAČNÍ PŘÍRUČKA











RMD-1







Obsah:

  1. Úvod
  2. Technické parametry
  3. Instalace
  4. Popis funkce
  5. Programování
  6. Testování
  7. Údržba
  8. Všeobecné údaje
  9. Bezpečnostní požadavek
  10. RMD-1 zapojení X1
  11. Rozpiska součástí RMD-1
  12. Rozložení součástek RMD-1
  13. Schéma desky RMD-1


  1. Úvod
  2. Deska ramdisku RMD-1 obsahuje 256 K Byte dynamické paměti RAM (při osazení obvody 41 256 až 1 M Byte). Deska je určena do systémů SAPI-1 pracujících s procesorem JPR-1 nebo JPR-1Z, které používají radič pružných disku RPD-1 nebo FDC-1

    Desku je možno adresovat v celém I/O adresným prostoru. Adresace se volí výměnou paměti PROM.

    Účelem aplikační příručky je poskytnout uživateli základní informace pro instalací a použití desky RMD-1.



  3. Technické parametry
  4. Napájení desky:+ 5V +-5%
    Odběr proudu:max 0,6A
    Rozměr desky:140 x 150 x 15 mm
    Hmotnost:180 g
    Kapacita paměti256 K Byte (4164)
    1 M Byte (41256)
    Nastavení adresy desky:40H až 43H
    Způsob adresace:IOR , IOW

    Všechny logické vstupy a výstupy v úrovních TTL jsou výkonově a časově přizpůsobeny sběrnici SAPI-1.



  5. Instalace
  6. Před instalací jednotku RMD-1 zkontrolujeme, zda nedošlo během přepravy nebo skladování k mechanickému poškození desky nebo konektorů.

    Jednotku ramdisku RMD-1 je možno připojit na sběrnici typu ARB-1 nebo IOB-1 systému SAPI-1.

    Po zasunutí ramdisku RMD-1 do vany a připojení na sběrnici kontrolujeme, zda nedošlo k nedovolenému zatížení sběrnice.



  7. Popis funkce
  8. Deska RMD-1 prakticky simuluje činnost řadiče pružných disků, kde je magnetické medium nahrazeno dynamickou pamětí RAM. Protože veškeré operace probíhají v paměti RAM, odpadají mechanické akce disketové mechaniky (nalezení stopy, přiklopení hlavy atp.).Tím dochází k podstatnému zrychlení práce se soubory a daty, setři se disketová mechanika i vlastní záznamové medium.



  9. Programování
  10. Adresový dekodér desky je tvořen pamětí PROM (74S287) v patici. Tím je umožněno libovolné umístění do adresového prostoru periferních zařízení.

    Deska RMD-1 je určena pro práci v jednotce JZS-1 popř. JZS-1A. Do kompletního mikropočítačového systému se doplňuje dalšími deskami. Minimálně deskou JPR-1Z (JPR-1A), AND-1Z (AND-1A), RAM-1z (RAM-1A) a řadičem pružného disku RPD-1 popř. FDC-1.

    Po zapnutí mikropočítače je nutno ramdisk inicializovat krátkým programem. Před vypnutím mikropočítače je nutno data z ramdisku překopírovat na disketu.


    Dodatek (není součástí dokumentace)

    obsazeni V/V prostoru standardní

    pouze zápis
    40Hzápis adresy A16 - A19 (pro 256KB platné jen A16 - A17)
    41Hzápis adresy A0 - A15 (A0 - A7 se nastaví na 00H)
    43Hpřipraví RAMDISK na čtení
    45H   zápis adresy A0 - A15 (A0 - A7 se nastaví na 80H)

    zápis a čtení
    42Hzápis a čtení dat

    po každém zápisu či čtení dojde ke zvýšení adresy a je tak možno přenést až 64kB

    dekodér řešen pomoci PROM adresa může byt v celém rozsahu adres 00H-FFH
    deska zabírá 5 adres pro zápis a 1 adresu pro čtení

    obsah PROM 74s287 (INTELHEX) standardní

    :20000000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF00
    :20002000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFE0
    :20004000FBFEFDF7FFFEFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFD0
    :20006000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFA0
    :20008000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF80
    :2000A000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF60
    :2000C000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF40
    :2000E000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF20
    :00000001FF



  11. Testování
  12. Jednotka ramdisku RMD-1 je ve výrobním závodě testována pomocí specielního testovacího programu.



  13. Údržba
  14. Údržba desky spočívá v udržování kontaktů FRB konektorů. Tyto kontakty je nutno chránit před znečištěním a mechanickým poškozením, aby byla zajištěna spolehlivá funkce systému. Před každým zasunutím desky do sběrnice je nutno zkontrolovat, zda nejsou špičky konektoru ohnuty, aby nedošlo k jejich ulomení. Servis desky zajišťuje dodavatel systému TESLA DIZ prostřednictvím servisních středisek. V případě odeslání desky do opravy je nutno ji zabalit do původního přepravního obalu.



  15. Všeobecné údaje
  16. Pracovní podmínky:   teplota okolí+5°C až +40°C
    relativní vlhkost40 - 80% při 30°C
    prostředíneklimatizované,
    bez agresivních plynů a par
    atmosfér. tlak84 - 107 kPa
    prašnostmax. 1mg/m3
    částicemax. 10 µm
    vibrace-odolnost   0,1 mm při 25 Hz

    Krytí dle ČSN 33 0330 je IP 00.

    Deska je napájena ze zdroje, který odpovídá ČSN 36 9060.

    Kvalifikace obsluhy a údržby - pracovník poučený podle § 4 vyhlášky 50/78 Sb.

    Skladování: skladovací prostor musí být suchý, dobře větraný bez mechanických otřesů a chemických vlivů, skladovací teplota musí být v rozmezí -5 až +35°C a relativní vlhkost max. 75%, výrobky musí být skladovány v neporušeném obalu, při vybalování systému (zvláště v zimním období) je nutné ponechat výrobek v přepravním obalu 4-5 hodin v pracovních podmínkách, aby nedošlo k orosení desek.

    Záruka: dodavatel ručí za jakost výrobku po dobu 6 měsíců ode dne splnění dodávky za předpokladu, že deska nebyla mechanicky poškozena hrubým, nebo neodborným zásahem.



  17. Bezpečnostní požadavek
  18. Všechna zařízení a přístroje připojené na vstupy jednotky damdisku RMD-1 musí splňovat požadavek ochrany zvýšenou isolací podle normy ČSN 36 9060 na min. 2,5 kV.



  19. RMD-1 zapojení X1
  20. číslo konektoru: X1      konektor: TY 517 6211
    deska: RMD-1klíčování: C6

    číslosignál   názevtyp
    (PIN)
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10/IORčtení z portuINP
    11
    12/IOWzápis do portuINP
    13
    14
    15+5VnapájeníNAP
    16+5VnapájeníNAP
    17+5VnapájeníNAP
    18+5VnapájeníNAP
    190VnapájeníNAP
    200VnapájeníNAP
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31D4dataBD
    32D3dataBD
    33D6dataBD
    34D5dataBD
    35D2dataBD
    36D7dataBD
    37D0dataBD
    38D1dataBD
    39A1adresaINP
    40A0adresaINP
    41A3adresaINP
    42A2adresaINP
    43A5adresaINP
    44A4adresaINP
    45A7adresaINP
    46A6adresaINP
    47
    48
    49
    50
    51
    52
    530VnapájeníNAP
    540VnapájeníNAP
    55
    56
    57
    58
    59
    60fi2hodiny fi2INP
    61
    62

    INPvstupní
    BDobousměrný
    OUTvstupní
    NAP   napájení



  21. Rozpiska součástí RMD-1
  22. SoučástkaPozice
    OdporTR 191 33RJR1-R5
    Kondenzátor   TE 132 10MC1
    TK 783 47n(63n)C2-C34
    I.O.74LS257 (K555 KP 11)   D1
    74LS138 (K555 ID 7)D2
    74LS08 (K555 LI 1)D3
    74LS174 (K555 TM 9)D4
    74LS374 (K555 IR 23)D5
    74LS373 (K555 IR 22)D6,D9,D20,D23
    74LS193 (K555 IE 7)D7,D8,D17,D21,D22,D24,D25
    74S287 (74S571)D10
    74LS32 (K555 LL 1)D11,D12
    74LS10 (K555 LA 3)D13
    74LS74 (K555 TM 2)D14,D19
    74 164 (74 LS 164)D15
    74LS 20 (K555 LA 1)D16
    74LS 04 (K555 LN 1)D18
    4164 (K565 RU 5 G)D26-D57
    KonektorFRB TY 517 62 11X1

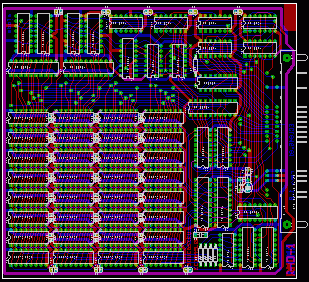

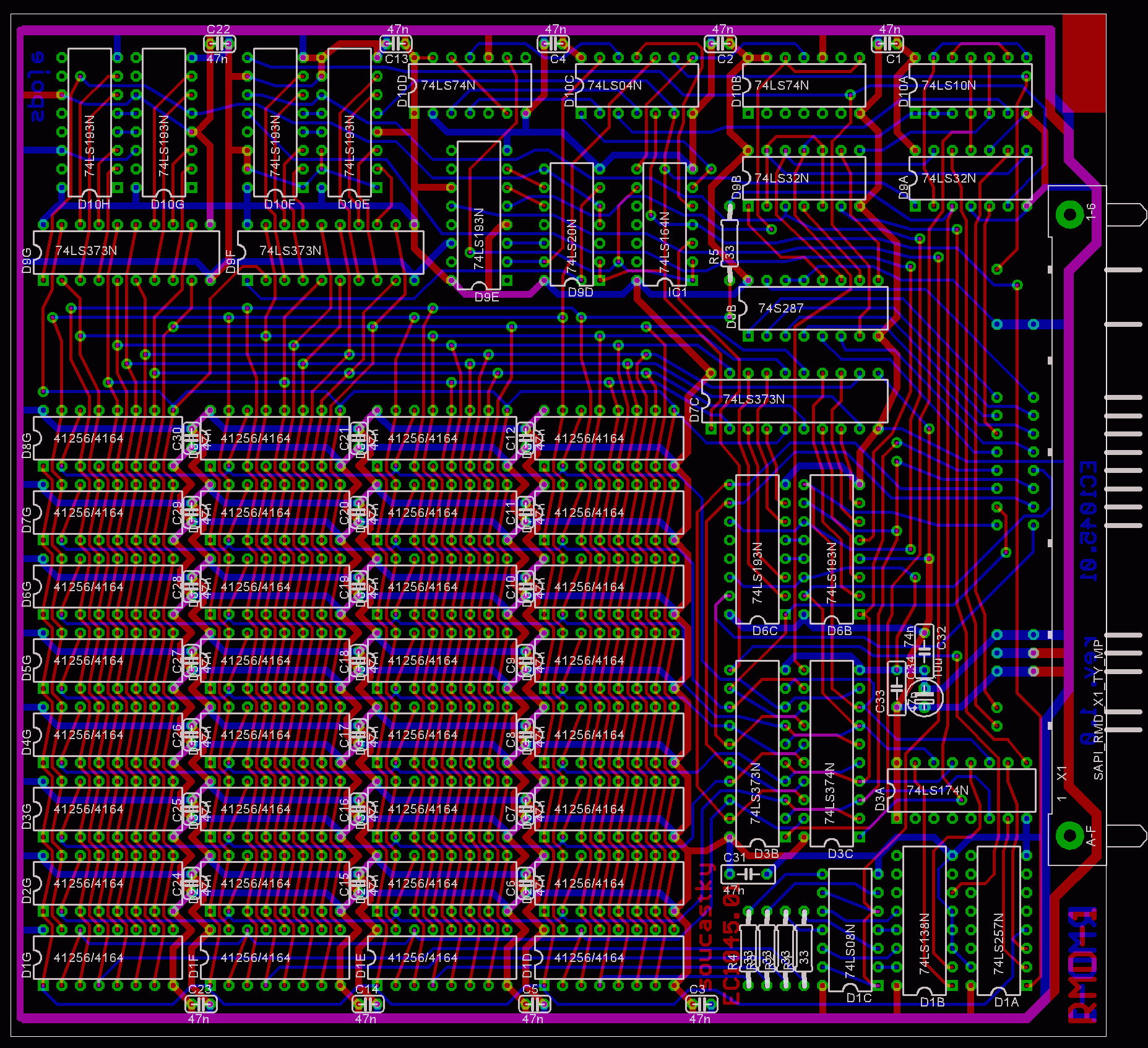

  23. Rozloženi součástek RMD-1

  24. Výkres osazeni

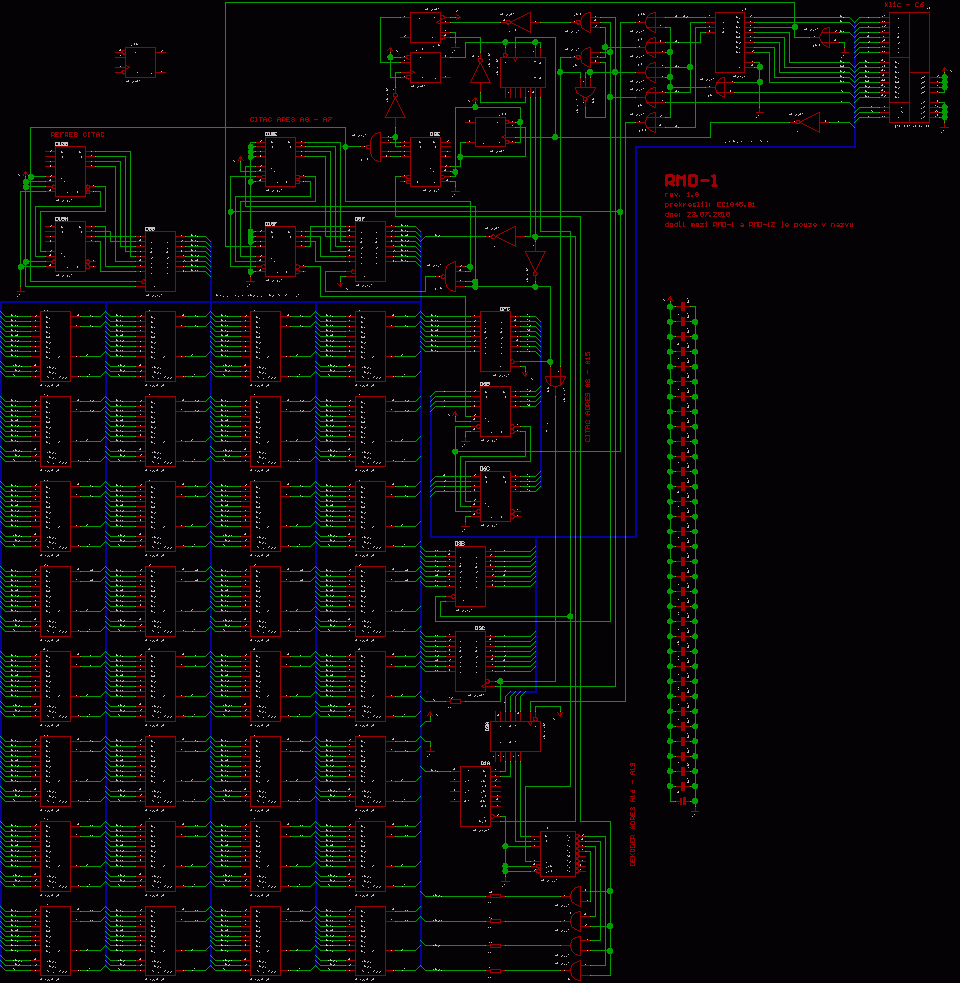

  25. Schéma desky RMD-1

  26. Schéma RMD-1 a černobílá verze ZDE.













    Popis a vyobrazení v této příručce jsou nezávazné a výrobní závod si vyhrazuje právo v duchu technického rozvoje a v zájmu uživatelů přístrojů provádět změny sloužící zlepšení funkce a spolehlivosti přístrojů. Z toho důvodu se nemusí všechny údaje v textu a všechna vyobrazení shodovat s dodaným pří strojem.













    Vývoj:

    VÝZKUMNÝ ÚSTAV VZDUCHOTECHNIKY k. ú. o.
    NOSITEL ŘÁDU RUDÉ HVĚZDY A STÁTNÍHO VYZNAMENÁNÍ ZA VYNIKAJÍCÍ PRÁCI
    108 03 PRAHA 10 - MALEŠICE, POČERNICKÁ 96



    Výrobce:

    TESLA LIBEREC



    Dodavatel:

    TESLA- ELTOS-DIZ

    poštovní schránka 27

    pošta 45

    145 00 Praha 4
