RFD-Z



K desce RFD-Z nemám dokumentaci, schéma získáno metodou zpětného inženýrstvý.

Deska RFD-Z byla součástí SAPI-IPS jenž obsahovalo desky JPR-1Z, AND-30C, RAM-64 a RFD-Z.

Stručný popis funkce.

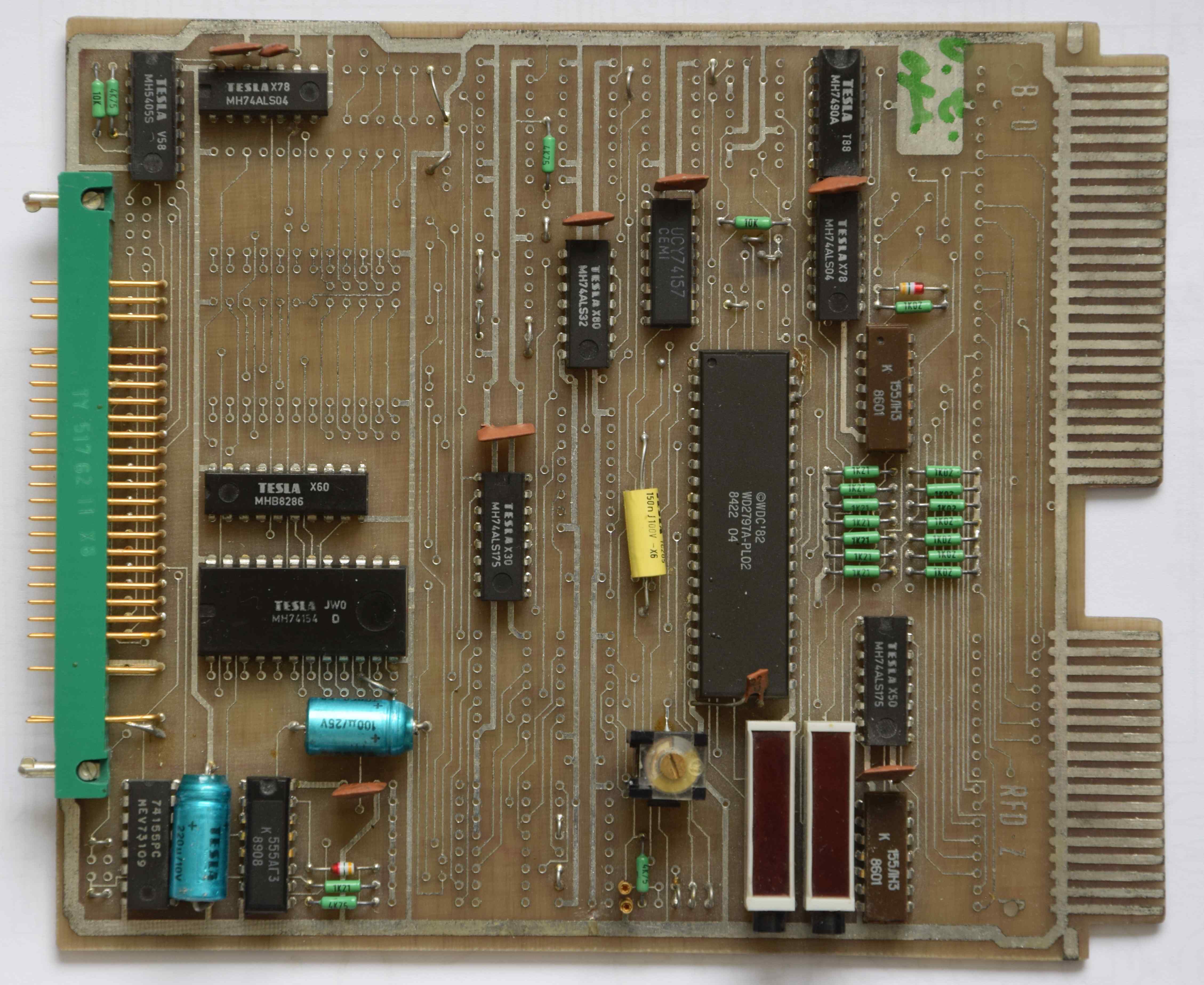

Deska disketového řadiče RFD-Z je postavena na obvod WD 2797. Pro připojení disketových mechanik deska obsahuje nestandardně přímé konektory a to ve dvou verzích. Konektor X2 je pro 8“ mechaniky a konektor X3 je pro 5.25“/ 3.5“ mechaniky. Deska nemá řadič DMA, takže neumožňuje pracovat s disketami 8“ DD a 5.25“/3.5“ HD. Návrh desky je řešen velkoryse, ale jako u celé sestavy SAPI-IPS co nebylo potřeba, k provozu sestavy to není osazeno.

Adresace desky

Další nestandardní věcí je to že deska jde adresovat jak v portech, tak v paměti. Při adresaci v paměti je možno stávkovat. Adresace desky v paměti umožňuje využít daleko větší poctu instrukcí pro práci s deskou, s využitím stránkování deska zabere v RAM jen 16 adres a to pouze kut bude potřeba. Dekodér adres je téměř úplný s krokem 16 adres, deska zabírá 2x 4 adresy pro čtení a zápis z 16 adres. Adresa u pomocných obvodů se zrcadlí v rozsahu čtyř po sobě jdoucích adres.

Rozsah adres   obvod
JP10-1xxC – xxFWD2797
JP10-2xx8 – xxBWD2797
JP10-3xx4 – xx7pomocné obvody
JP10-4   xx0 – xx3pomocné obvody

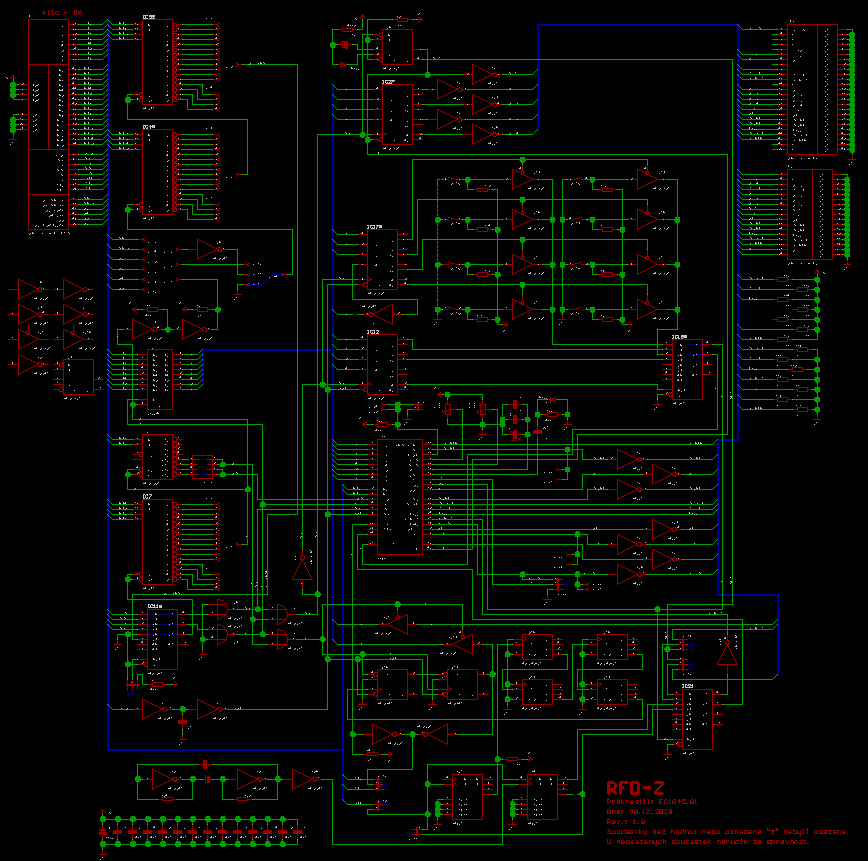

Schéma RFD-Z a černobílá verze ZDE.

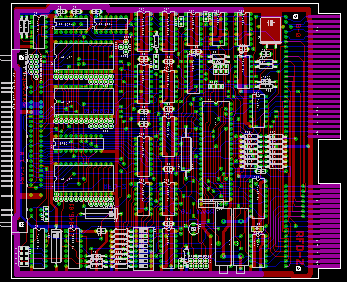

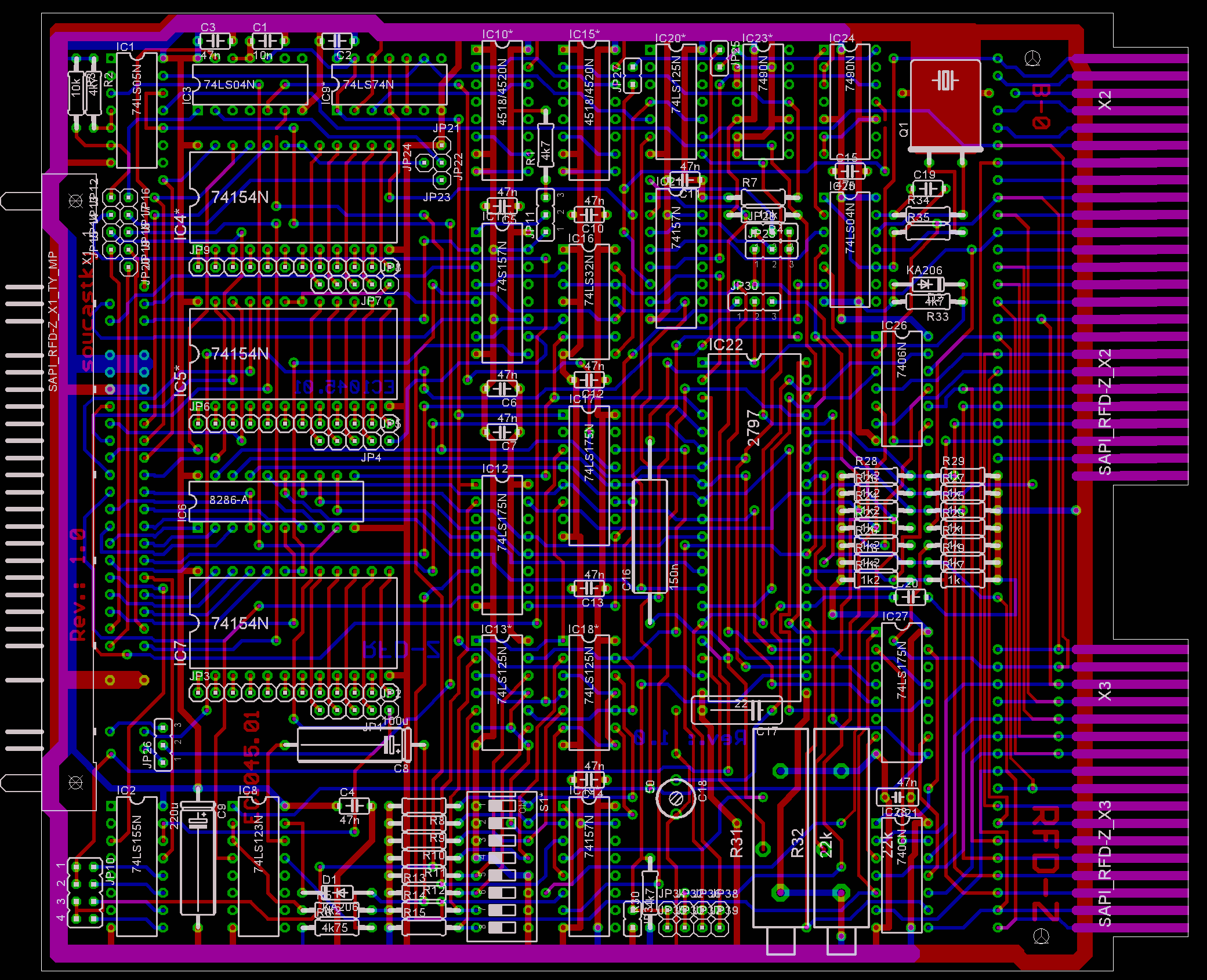

DPS RFD-Z
