RAM-64



K desce RAM-64 nemám dokumentaci, schéma získáno metodou zpětného inženýrstvý.

Deska RAM-64 byla součástí SAPI-IPS jenž obsahovalo desky JPR-1Z, AND-30C, RAM-64 a RFD-Z.

Stručný popis funkce.

Deska RAM-64 je osazena osmi kusy 8kB pamětí typu SRAM 6264 které je možno zálohovat. Celková kapacita RAM je 64KB. Zálohování je řešeno pomocí diskrétních součástek. U každé z osmi pamětí jde nastavit, zda bude zálohovaná. Zdroj zálohovacího napětí tj. baterie je umístěna na desce a není možno externího zálohování nebo dobílení akumulátoru během provozu. Jako u celé sestavy SAPI-IPS co nebylo potřeba, k provozu sestavy to není osazeno.

Adresace desky

Deska zabírá celí adresný prostor RAM, ale umožňuje poměrně bohaté stránkování.

Obsah PROM 74188, INTELHEX.

:200000007FBFDFEFF7FBFDFEFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF
:00000001FF

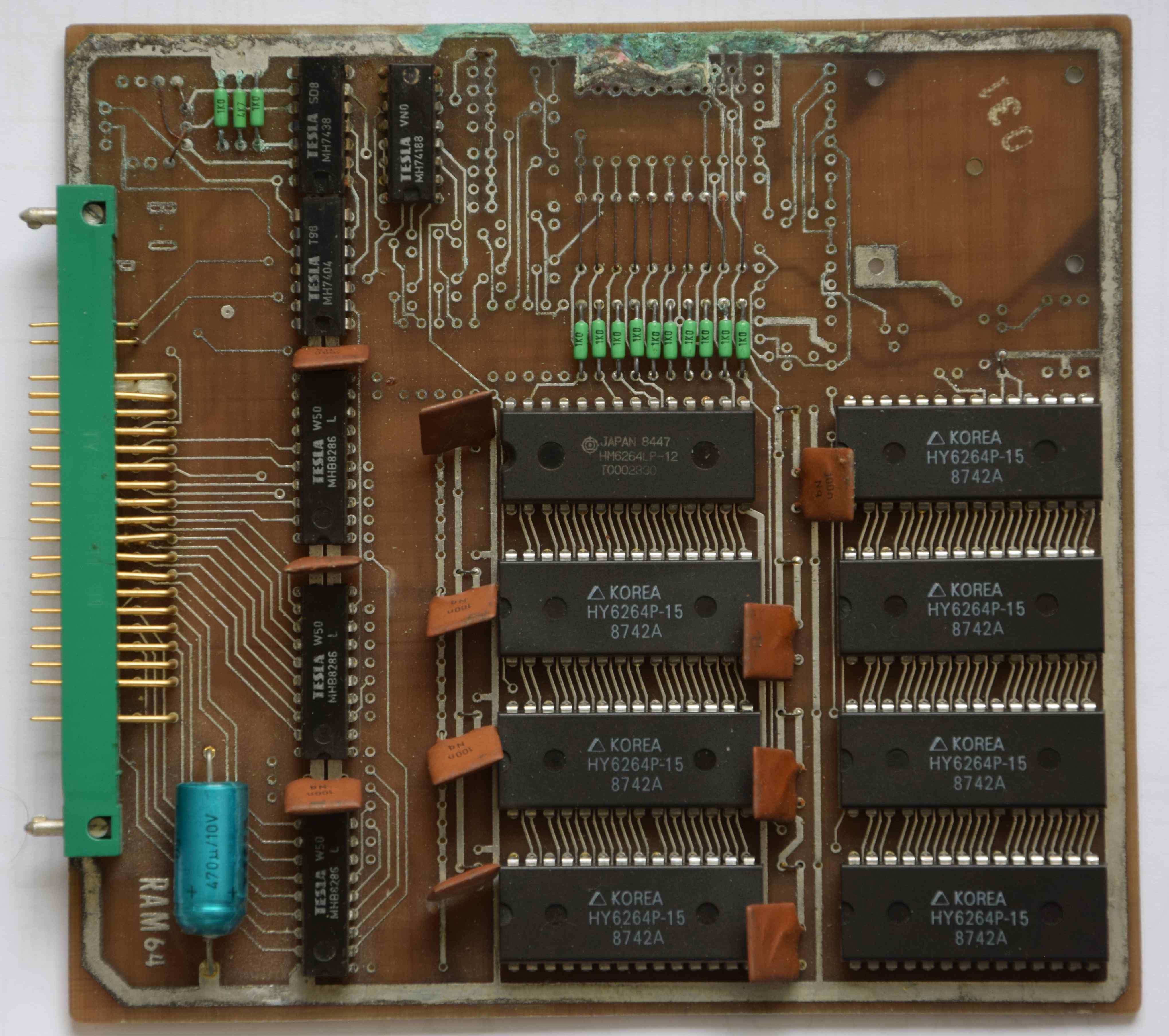

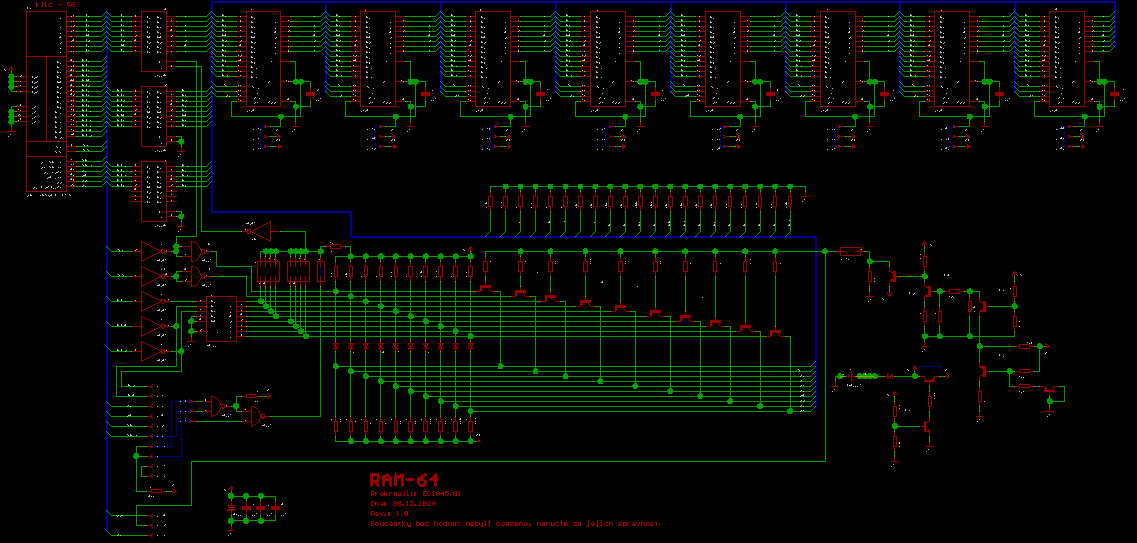

Schéma RAM-64 a černobílá verze ZDE.

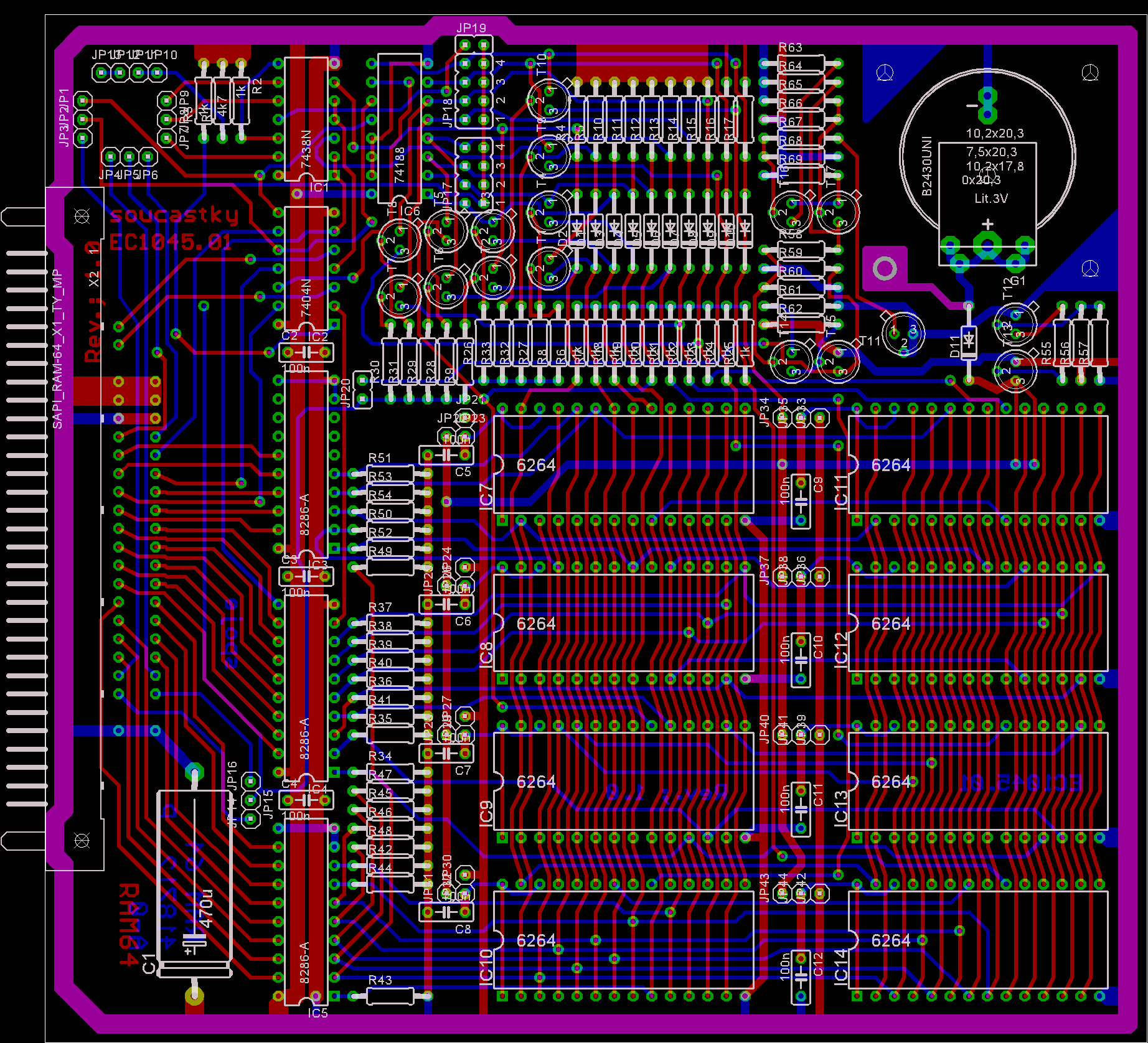

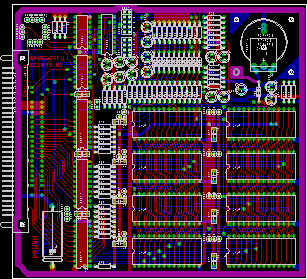

DPS RAM-64
