RAM-32

K desce nemam dokumentaci.

Deska RAM-32 je popsaná v AR/B 85/6 (Amatérské Rádio řada B (modré – pro konstruktéry), ročník 1985 číslo 6) i s podrobnějším popisem funkce a oživení.

Stručný popis.

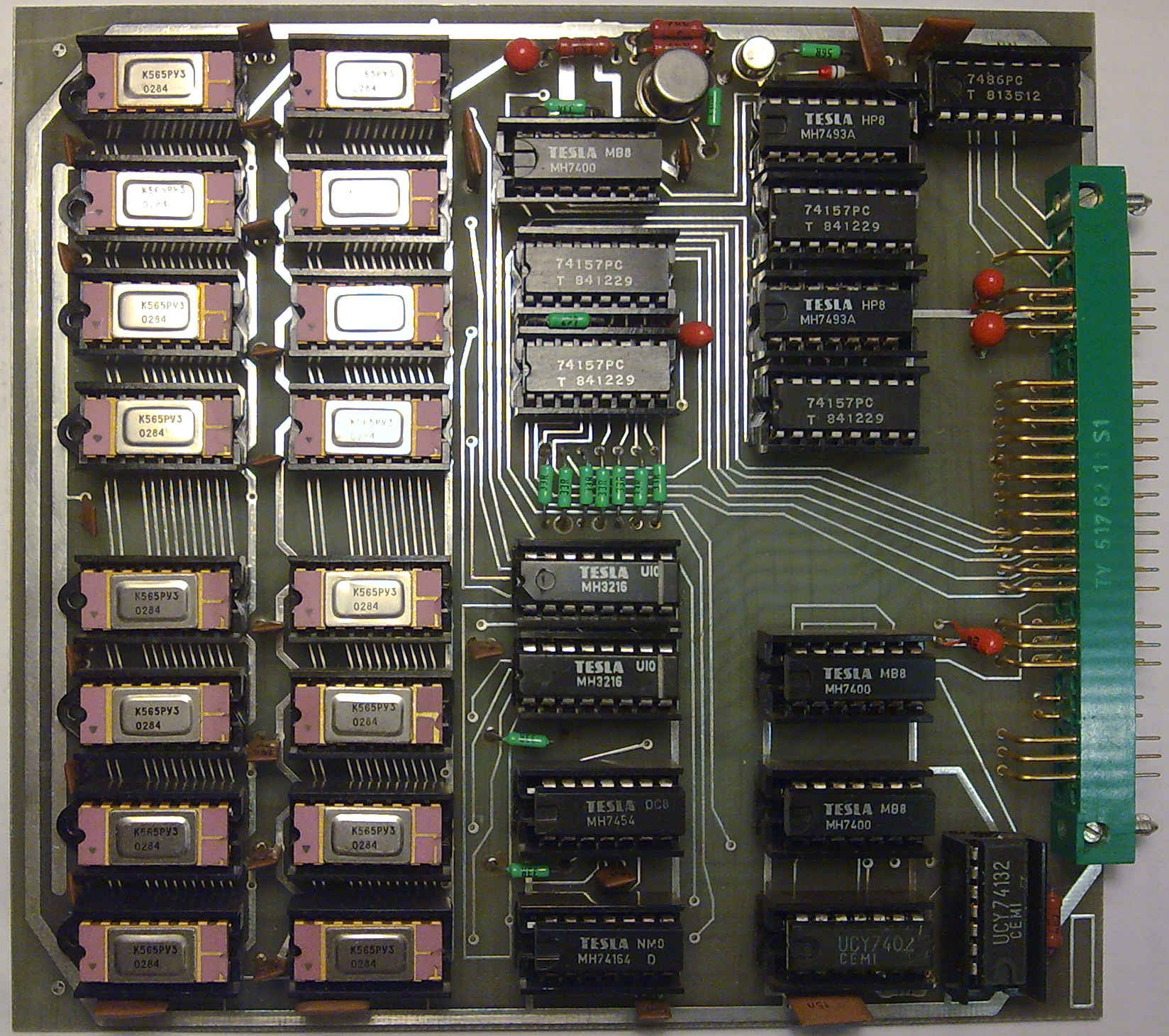

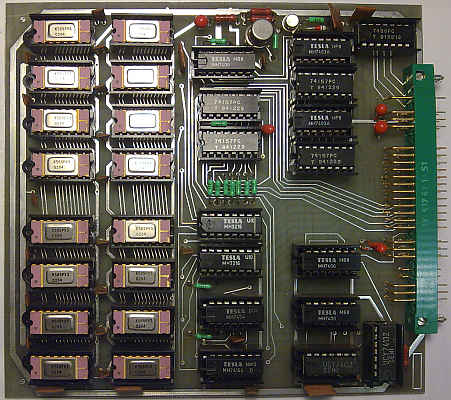

Deska vznikla za účelem ověřit funkci dynamických pamětí v systému SAPI-1 čemuž odpovídá i označeni desky, úpravou RAM-32 vznikla RAM-1. Deska obsahuje 32kB RAM (odtud RAM-32) která je napevno adresované v rozsahu 4000H až BFFFH.

Má existovat i starší verze desky kdy hlaví rozdíl je v tom že paměťové obvody jsou otočené (výřez na druhou stranu)

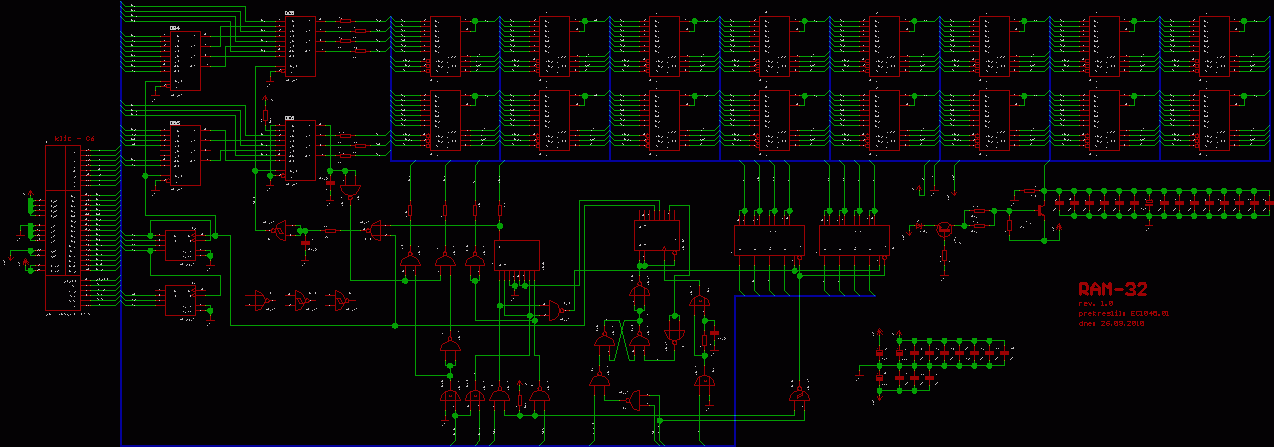

Schéma RAM-32 a černobílá verze ZDE.

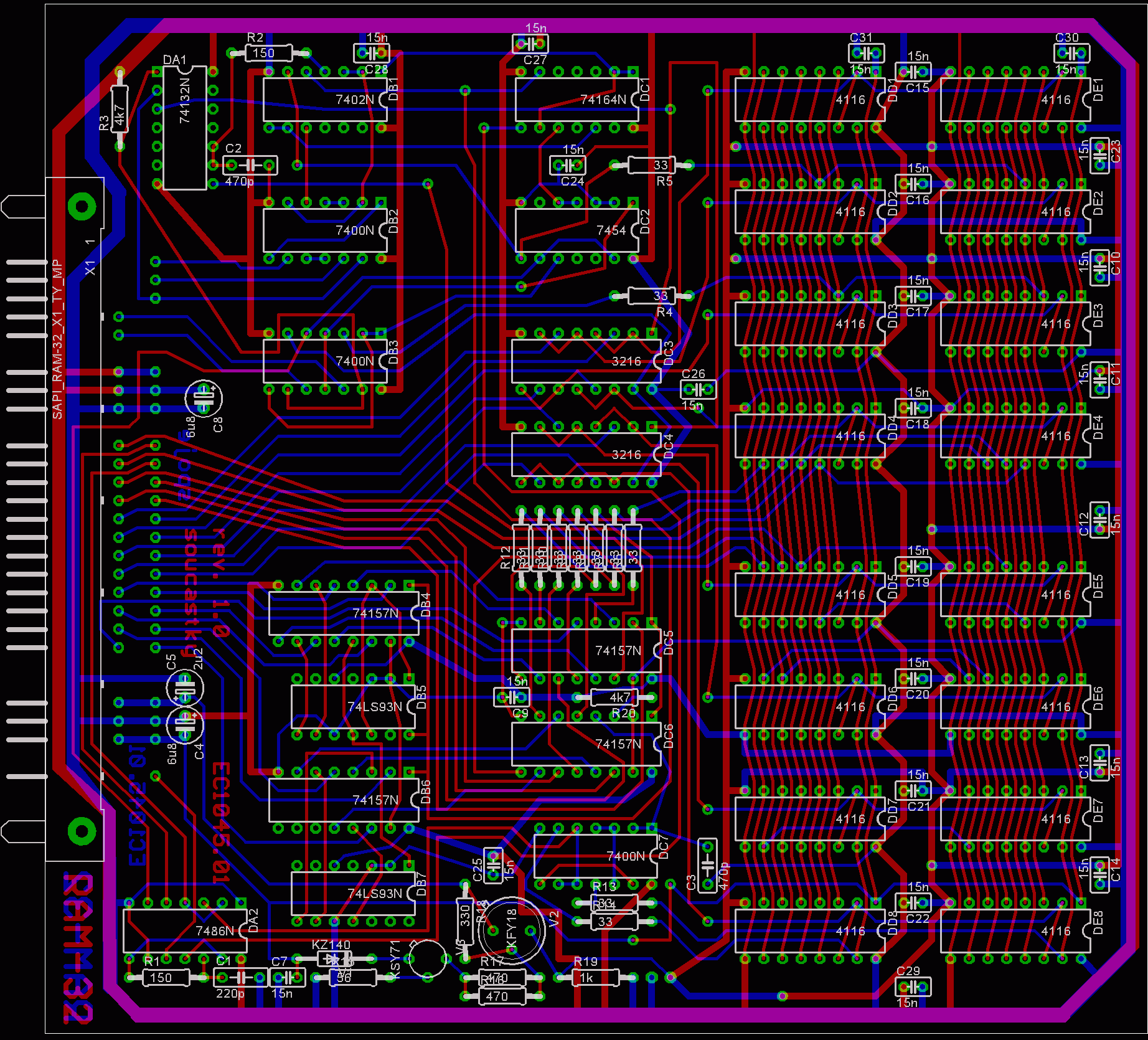

DPS RAM-32
