RAM-256Z



RAM-256Z je upravená RAM-1Z s možností osadit 64kB až 256kB RAM. Úprava se týká výměny pamětí DRAM 4116 (1x 16kb) za 4164 (1x 64kb), přidáním signálu MAP2, odebrání hlídacího obvodu napájení a nezbytné úpravy na DPS. Úprav na desce RAM-256Z je minimum tudíž lze provést dané úpravy i na RAM-1Z.

Deska RAM-256Z je použitelná pouze s mikroprocesorem Z80. Vzhledem k tomu že mikroprocesor Z80 provádí pouze 128 refreš cyklů je vhodné použít paměti DRAM 4164 které mají 128 refreš cyklů, existují i DRAM 4164 které mají 256 refreš cyklů a ty můžou ale spíše nemusí spolehlivě fungovat protože budou v druhé polovině schizofrenní (DRAM si mohou informaci pamatovat až 7s bez refreše viz. ZDE /refreš je i čtení a zápis/)


Seznam součástek pro RAM-256Z

SoučástkaPozice
Odpor220RR5, R15
4K7R17
33RR1, R7-R14, R16, R19-R22

Kondenzátor   6µ8C1, C30, C39
150pC2
27pC3
15nC33-C36, C38, C41, C42
22nC5
47nC6-C29

I.0.74 LS 32D1A, D1B
74 LS 04D2A
74 LS 75D3A
74 LS 157   D4A, D5A
74 LS 14D6A
74 LS 20D2B
74 S 571D3B
8286D4B
74 LS 08D9C
4164D1C-D8C, D1D-D8D, D1E-D8E, D1F-D8F

spínač DILS1-4
jumperJP1

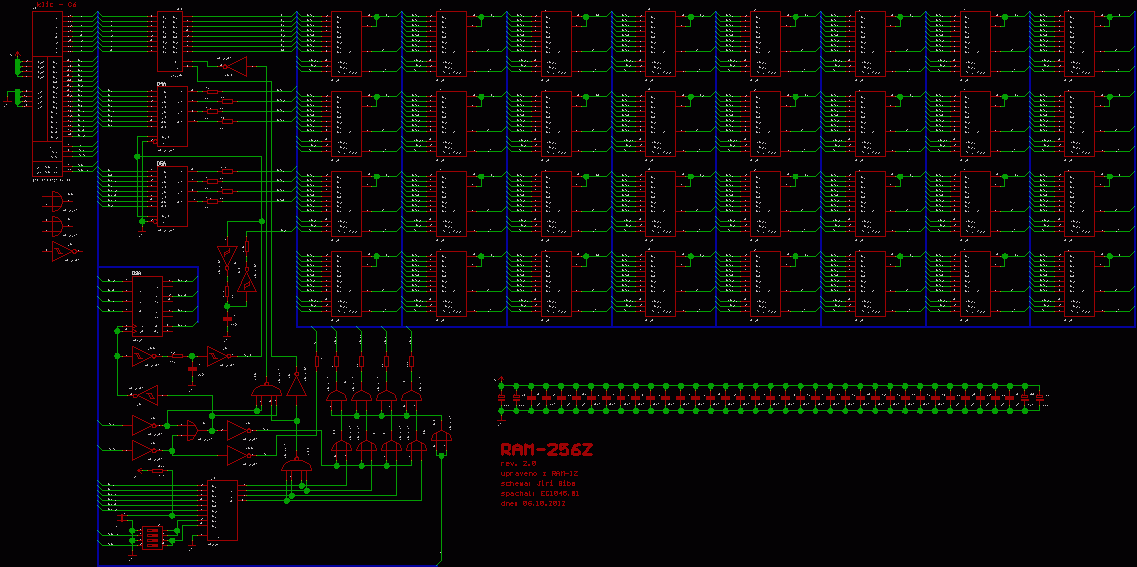

Schéma RAM-256Z a černobílá verze ZDE.

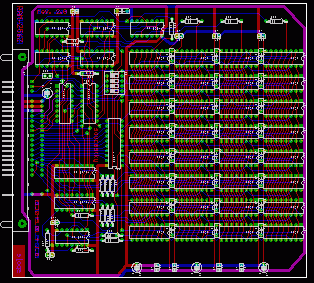

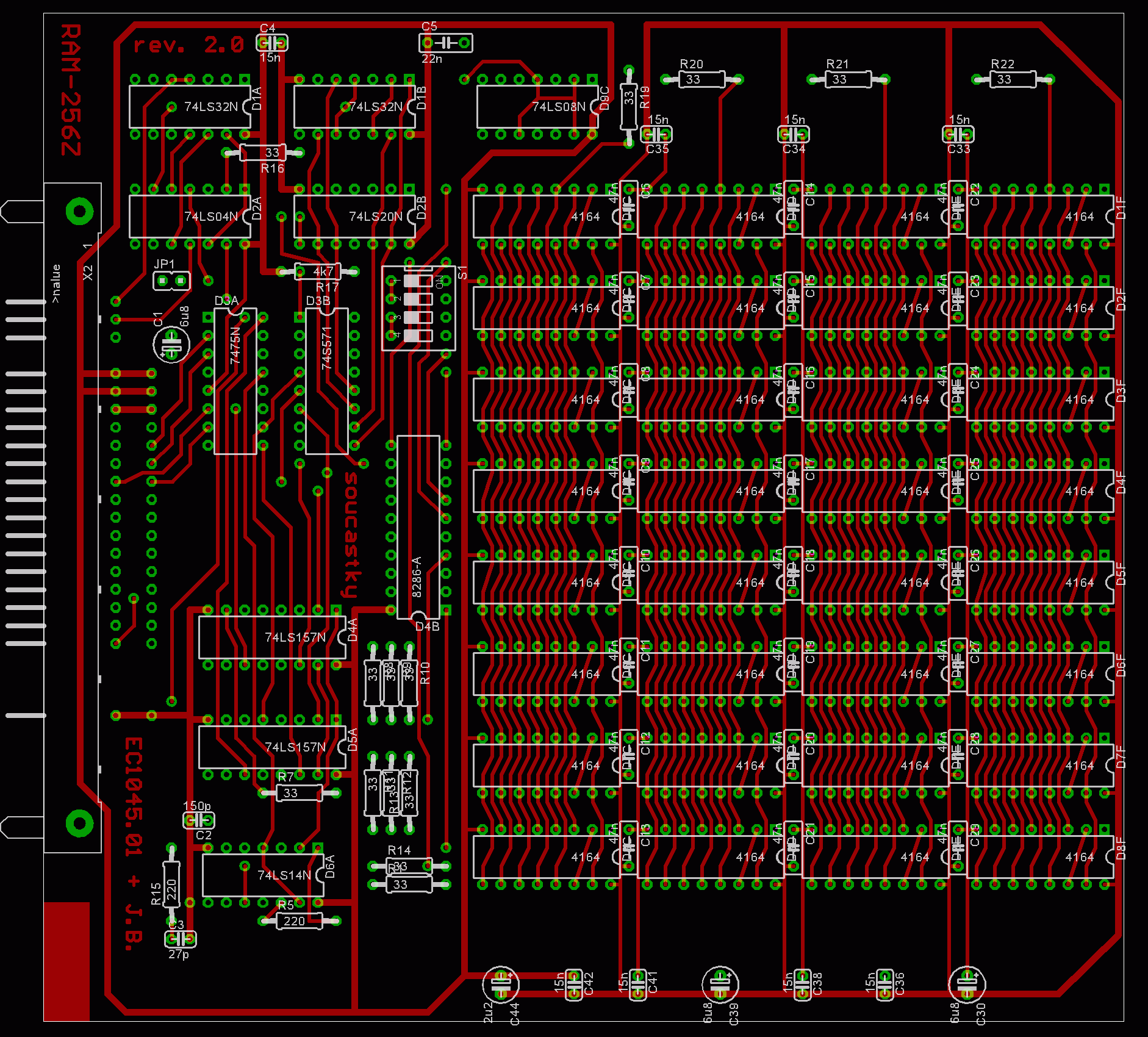

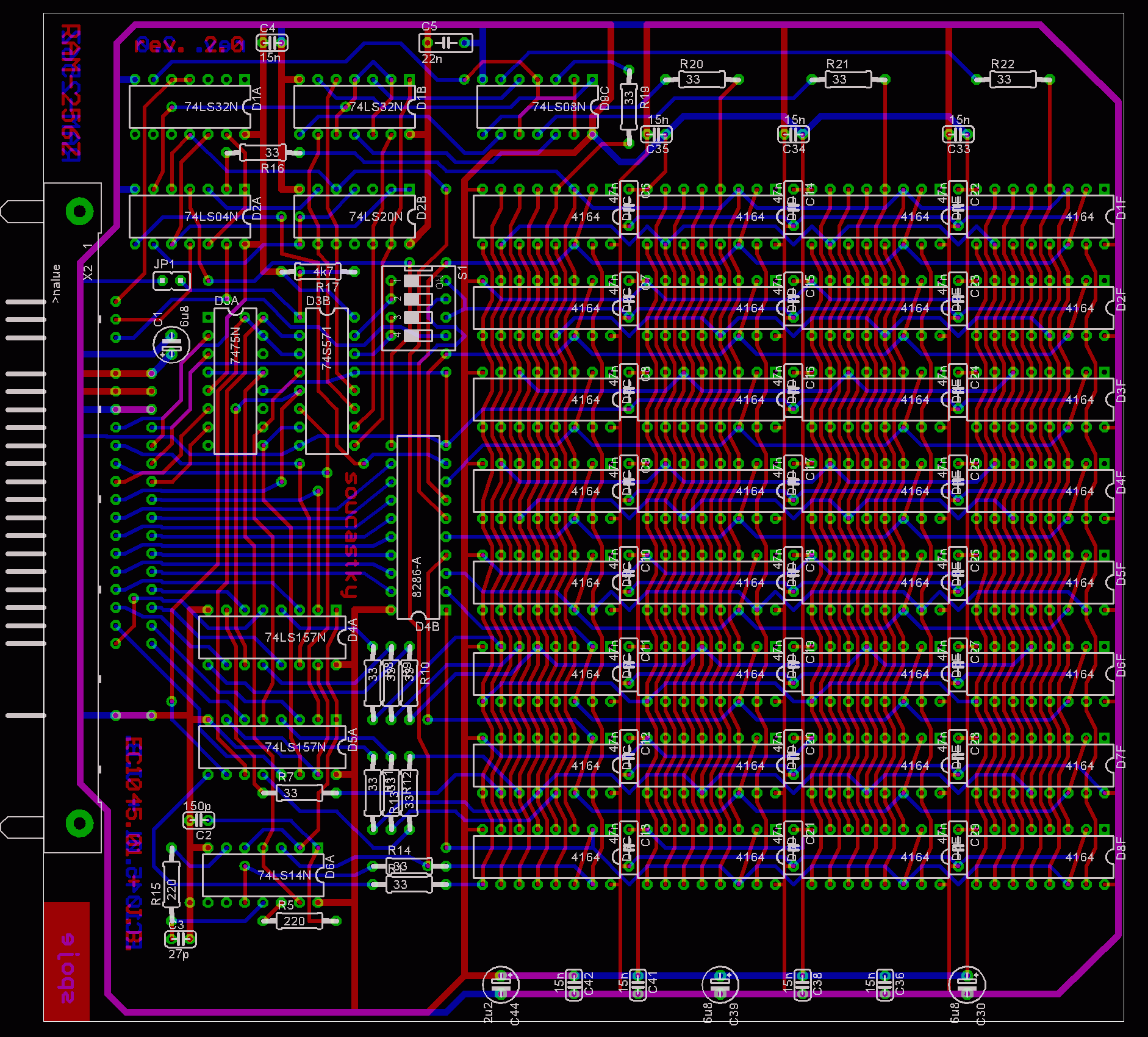

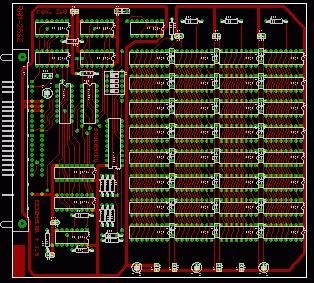

DPS RAM-256Z
